密级配沥青混合料

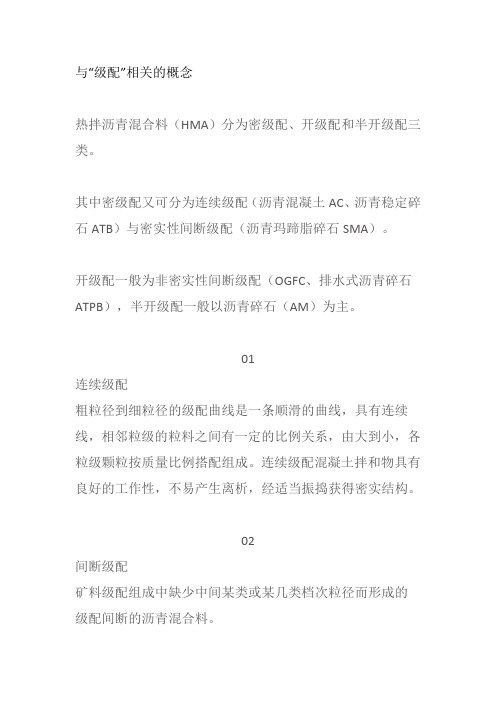

与“级配”相关的概念
热拌沥青混合料（HMA）分为密级配、开级配和半开级配三类。

其中密级配又可分为连续级配（沥青混凝土AC、沥青稳定碎石ATB）与密实性间断级配（沥青玛蹄脂碎石SMA）。

开级配一般为非密实性间断级配（OGFC、排水式沥青碎石ATPB），半开级配一般以沥青碎石（AM）为主。

01
连续级配
粗粒径到细粒径的级配曲线是一条顺滑的曲线，具有连续线，相邻粒级的粒料之间有一定的比例关系，由大到小，各粒级颗粒按质量比例搭配组成。

连续级配混凝土拌和物具有良好的工作性，不易产生离析，经适当振捣获得密实结构。

02
间断级配
矿料级配组成中缺少中间某类或某几类档次粒径而形成的级配间断的沥青混合料。

03
密级配
与连续级配概念相似的密级配，指的是填充情况，所以即使骨料过渡的曲线并非圆滑状态，孔隙率比较低的混合料也就是孔隙少、填充密实的混合料，都叫做密级配。

按照设计空隙率区分的，3~6%为密级配。

04
开级配
级配主要由粗集料组成，细集料及填料很少。

典型代表是排水式沥青磨耗层混合料（OGFC）。

开级配沥青混合料是矿料级配主要由粗集料嵌挤组成，细集料和填料较少，矿料相互分开，压实后空隙率大于18%的开式沥青混合料。

05
半开级配
沥青混合料由适当比例的粗集料、细集料及少量填料(或不加填料)与沥青结合料拌和而成，压实后剩余空隙率在6~12%的半开式沥青混合料，也称沥青碎石混合料(以AM表示，采用圆孔筛时用LSM表示)，一般做为柔性基层。

密级配沥青混合料配合比设计的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!密级配沥青混合料配合比设计是一项复杂而重要的任务，需要经过多个步骤来确保设计出的混合料具有良好的性能和质量。

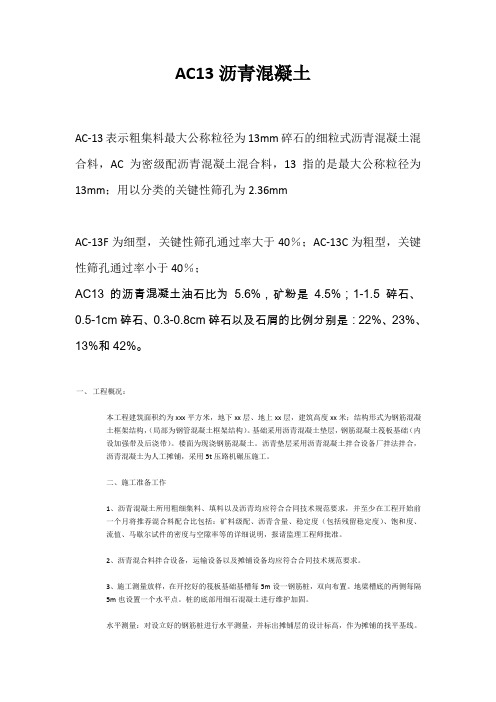

AC13沥青混凝土AC-13表示粗集料最大公称粒径为13mm碎石的细粒式沥青混凝土混合料，AC为密级配沥青混凝土混合料，13指的是最大公称粒径为13mm；用以分类的关键性筛孔为2.36mmAC-13F为细型，关键性筛孔通过率大于40％；AC-13C为粗型，关键性筛孔通过率小于40％；AC13的沥青混凝土油石比为5.6%，矿粉是4.5%；1-1.5碎石、0.5-1cm碎石、0.3-0.8cm碎石以及石屑的比例分别是：22%、23%、13%和42%。

一、工程概况：本工程建筑面积约为xxx平方米，地下xx层、地上xx层，建筑高度xx米；结构形式为钢筋混凝土框架结构，（局部为钢管混凝土框架结构）。

基础采用沥青混凝土垫层，钢筋混凝土筏板基础（内设加强带及后浇带）。

楼面为现浇钢筋混凝土。

沥青垫层采用沥青混凝土拌合设备厂拌法拌合，沥青混凝土为人工摊铺，采用5t压路机碾压施工。

二、施工准备工作1、沥青混凝土所用粗细集料、填料以及沥青均应符合合同技术规范要求，并至少在工程开始前一个月将推荐混合料配合比包括：矿料级配、沥青含量、稳定度（包括残留稳定度）、饱和度、流值、马歇尔试件的密度与空隙率等的详细说明，报请监理工程师批准。

2、沥青混合料拌合设备，运输设备以及摊铺设备均应符合合同技术规范要求。

3、施工测量放样，在开挖好的筏板基础基槽每5m设一钢筋桩，双向布置。

地梁槽底的两侧每隔5m也设置一个水平点。

桩的底部用细石混凝土进行维护加固。

水平测量：对设立好的钢筋桩进行水平测量，并标出摊铺层的设计标高，作为摊铺的找平基线。

6、沥青材料的准备，沥青材料应先加热，避免局部热过头，并保证按均匀温度把沥青材料源源不断地从贮料罐送到拌合设备内，不应使用正在起泡或加热超过160°的沥青胶结料。

7、集料准备，集料应加热到不超过170°，集料在送进拌合设备时的含水量不应超过1％，烘干用的火焰应调节适当，以免烤坏和熏黑集料，干燥滚筒拌合设备出料时混合料含水量不应超过0.5%。

沥青混凝土分类及等级不同类型的沥青混凝土材料适宜的厚度不同，是由其粒径和级配、结构性能、施工工艺以及道路功能和使用环境等多方面因素决定的。

一、砂粒式密级配沥青混合料1.1砂粒式AC-51)最大粒径：9.5mm2)公称最大粒径：4.75mm3)最小压实厚度：15mm4)适宜厚度：15~30mm5)适用范围：砂粒式AC-5适用于对铺装层厚度要求较薄的路段。

其小粒径特性使其易于铺设和压实，但适宜厚度不宜超过30mm。

二、细粒式密级配沥青混合料2.1细粒式AC-101)最大粒径：13.2mm2)公称最大粒径：9.5mm3)最小压实厚度：20mm4)适宜厚度：25~40mm5)适用范围：细粒式AC-10常用于车行道和城市主干道的表层铺设。

适宜厚度范围较广，可根据具体需求进行调整。

2.2细粒式AC-131)最大粒径：16mm2)公称最大粒径：13.2mm3)最小压实厚度：35mm4)适宜厚度：40~60mm5)适用范围：细粒式AC-13适用于重载交通道路。

较大的粒径和较厚的压实厚度提供了更好的耐久性和抗变形能力。

三、中粒式密级配沥青混合料3.1中粒式AC-161)最大粒径：19mm2)公称最大粒径：16mm3)最小压实厚度：40mm4)适宜厚度：50~80mm5)适用范围：中粒式AC-16常用于高速公路和一级公路的结构层。

较大的厚度范围保证了路面的强度和稳定性。

3.2中粒式AC-201)最大粒径：26.5mm2)公称最大粒径：19mm3)最小压实厚度：50mm4)适宜厚度：60~100mm5)适用范围：中粒式AC-20适用于更高等级的道路结构层，其更大的粒径和压实厚度提供了更高的承载能力。

四、粗粒式密级配沥青混合料4.1粗粒式AC-251)最大粒径：31.5mm2)公称最大粒径：26.5mm3)最小压实厚度：70mm4)适宜厚度：80~120mm5)适用范围：粗粒式AC-25多用于机场跑道和特重载交通道路。
