SBS改性沥青AC-13施工指导意见沥青路面上面层AC-13C（SBS改性沥青）施工指导意见根据交通部标准JTG F40 2004《公路沥青路面施工技术规范》规定，结合我省已建高速公路和国省干线公路的施工经验和研究成果，对沥青路面上面层AC-13C（SBS改性沥青）施工提出如下指导意见。
沥青混合料矿料级配应符合表一的规定。
沥青路面上面层用AC-13C沥青混凝土矿料级配通过率（%）范围表一层次类型方筛孔尺寸（mm）上面层AC-13C16.0 100 13.2 90～100 9.5 68～85 4.75 38～68 2.36 24～50 1.18 15～38 0.6 10～28 0.3 7～200.15 5～150.075 4～8一、材料要求1、沥青沥青路面上面层采用SBS改性沥青，其技术要求见表二。
沥青性能整套检验由业主委托有关试验单位进行，各施工单位和驻地监理组工地试验室对针入度、延度、软化点进行检验，并留样备检。
检测频率：施工单位每车检验一次，监理组每五车抽检一次。
2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。
应用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每1000T检验一次。
粗集料技术要求见表三。
3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，不能采用山场的下脚料。
对进场细集料每500T检验一次。
细集料规格见表四。
4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁，矿粉质量技术要求见表五，每50T检验一次。
拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。
SBS改性沥青技术要求表二检验项目技术要求针入度（25℃，100g，5s）(0.1mm) 50—80 针入度指数PI -0.2~+1.0 延度(5cm/mim,5℃)（cm）不小于30 软化点(TR&B）（℃）不小于60 动力粘度（60℃）( Pa.S) 不小于800 运动粘度（135℃）( Pa.S) 不大于 3闪点（℃）不小于230 溶解度（%）不小于99 离析，软化点差（℃）不大于 2.5 弹性恢复（25℃）（%）不小于70RTFOT 试验后质量损失（%）不大于0.6 针入度比（25℃）（%）不小于65 延度(5cm/mim,5℃)（cm）不小于20SHRP性能等级PG70－22 沥青路面上面层用粗集料质量技术要求表三检验项目技术要求石料压碎值不大于（%）24洛杉矶磨耗损失不大于（%）28视密度不小于（t /m3） 2.60吸水率不大于（%） 2.0注：（1）有1个或以上破碎面为黄色节理面的集料颗粒含量应不大于5%；沥青路面上面层用细集料规格表四规格公称粒径(mm)通过下列方筛孔(mm)的质量百分率（%）4.75 2.36 1.18 0.6 0.3 0.15 0.075S16 0－3 100 80～100 50～80 25～60 8～45 0～25 0～15 注:（1）视密度不小于2.6 g/cm3;（2）砂当量不得小于60%（宜控制在70%以上）,亚甲蓝值不大于25g/kg；（3）小于0.075mm质量百分率宜不大于12.5%；（4）棱角性不小于30s。
沥青路面上面层（70号A级道路石油沥青，AC-13C）施工指导意见根据交通部标准JTG F402004《公路沥青路面施工技术规范》规定，结合我省已建高速公路和国省干线的施工经验和研究成果，对沥青路面上面层施工提出如下指导意见。
沥青路面上面层厚度采用4cm，采用AC13C级配类型。
沥青混合料矿料级配应符合表一的规定。
沥青路面上面层用沥青混凝土矿料级配通过率（%）范围表一层次类型方筛孔尺寸（mm）上面层AC-13C16.010013.290～1009.568～854.7538～682.3624～501.1815～380.610～280.37～200.155～150.0754～8一、材料要求1、沥青沥青路面上面层采用A级道路石油沥青，标号为70号，其技术要求见表二。
沥青性能整套检验由指挥部委托有关试验单位进行，各施工单位和驻地监理组工地试验室对针入度、延度、软化点进行检验，指挥部中心试验室除上述检测项目外，还应检验老化后的质量损失、针入度比、延度，并留样备检。
检测频率：施工单位每车检验一次，监理组每五车抽检一次，指挥部中心试验室每周抽检一次。
2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的玄武岩，粒径大于2.36mm。
应用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每500T检验一次。
粗集料技术要求见表三。
3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，不能采用山场的下脚料。
对进场集料每500T 检验一次。
细集料规格见表四。
4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁，矿粉质量技术要求见表五，每50T检验一次。
拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。
沥青路面上面层用粗集料（玄武岩）质量技术要求表三注：（1）有1个或以上破碎面为黄色节理面的集料颗粒含量应不大于5%；（2）多孔玄武岩的视密度可放宽至2.45t/m3，吸水率放宽至3%。
AC-13密级配沥青混凝土上面层施工方案编制说明1、编制依据（1）《嵩昆高速公路工程招标文件》；（2）《嵩昆高速公路工程合同文件》;（3）《公路工程技术标准》（JTGB01・2003）（4）《公路沥青路面设计规范》（JTGD50・2006）；（5）《公路沥青路面施工技术规范》（JTGF40-2004）;（6）《公路工程沥青及沥青混合料试验规程MJTGE20-2011）；（7）《公路工程岩石试验规程》（JTGE41・2005）;（8）《公路工程集料试验规程》（JTGE42・2005）;（9）《公路路基路面现场测试规程》（JTGE60-2008）;（10）《公路工程质量检测评定标准》（JTGF80/1-2004）（11）《国家高速公路网G85重庆至昆明高速公路嵩明（小铺）〜昆明高速公路路面两阶段施工图设计》。
2、编制原则（1）遵循招标文件的各项条款；（2）遵循设计和验收标准，确保工程优良；（3）根据本单位的施工能力，确保施工方案的可行性，合理性。
二、工程概况国家高速公路网G85渝昆高速嵩明（小铺）至昆明段高速公路工程，包括小铺立交、小街立交、杨林立交、甸头立交（甸头立交匝道不属于本合同段）。
主线技术标准为双向六车道，设计时速lOOkin/h,整体式路基宽33.5m,分离式路基宽16.75m,各立交匝道路基宽10.5〜21.5m。
本工程起自K00+000〜K32+000,全长33.8km（含1.8km长链）。
路线设小铺、杨林、大板桥、黄土坡等乡镇。
对应路基工程1、2、3、4标段oAC-13沥青混凝土上面层厚度为4cm,工程数量约1274962.6m2o合同总工期为12个（2015年10月-2016年10月），计划于2016年10月底完成沥青混凝土上面层施工。
我部共设2个沥青拌和站，1#沥青拌和站位于小街工业园区，占地约45亩，场站内架设一套5000型沥青拌和楼；2#沥青拌和站位于杨林工业园区，占地约48亩，场站内架设一套4000型沥青拌和楼。
沥青砼上面层(抗滑表层)试验段施工方案一、施工前准备工作在进行沥青砼上面层(抗滑表层)试验段的施工前，需进行全面的准备工作，以确保施工顺利进行。
主要包括以下几个方面：1.材料准备：确保所需的沥青、砼等材料质量合格，符合相关标准要求。
同时，保证施工所需的辅助材料和设备完好，以免影响施工质量。
2.人员培训：对参与施工的人员进行必要的培训，确保他们了解施工方案、操作规范以及安全注意事项。
3.现场准备：检查施工现场的平整度及排水情况，确保施工条件符合要求。
同时，设置施工区域标志和安全警示标志，确保施工期间安全有序。
4.施工方案制定：制定详细的施工方案，包括施工工序、施工方法、施工时间计划等，以确保施工按计划进行。
二、施工工艺及方法在进行沥青砼上面层(抗滑表层)试验段的施工过程中，需遵循以下工艺和方法：1.基层处理：首先对基层进行清理和修补，确保基层表面平整、无积水和裂缝，并达到相应的强度要求。
2.底层施工：在基层上铺设沥青混凝土底层，经过压实和养护后，形成坚固的基础。
3.抗滑表层施工：在底层完成后，铺设抗滑表层的沥青砼，采用机械方法进行摊铺，再经过压实和养护，以确保表层平整、耐磨并具有良好的抗滑性能。
4.验收：在施工完成后，进行抗滑表层的验收工作，检查表层的厚度、平整度、抗滑性能等指标，确保施工质量符合要求。
三、施工注意事项在沥青砼上面层(抗滑表层)试验段的施工过程中，需特别注意以下事项：1.环境条件：在施工过程中，需留意天气变化，避免在雨雪天气或温度过高的环境下施工，以免影响施工质量。
2.施工安全：严格遵守施工现场的安全规定，确保施工人员和设备的安全。
同时，注意施工区域的交通安全，避免发生交通事故。
3.施工质量：在施工过程中，需严格按照施工方案执行，确保施工质量符合相关标准和要求。
任何发现的质量问题应及时进行整改和处理。
四、施工结束及验收在完成沥青砼上面层(抗滑表层)试验段的施工后，需进行终验工作，并做好档案整理工作。

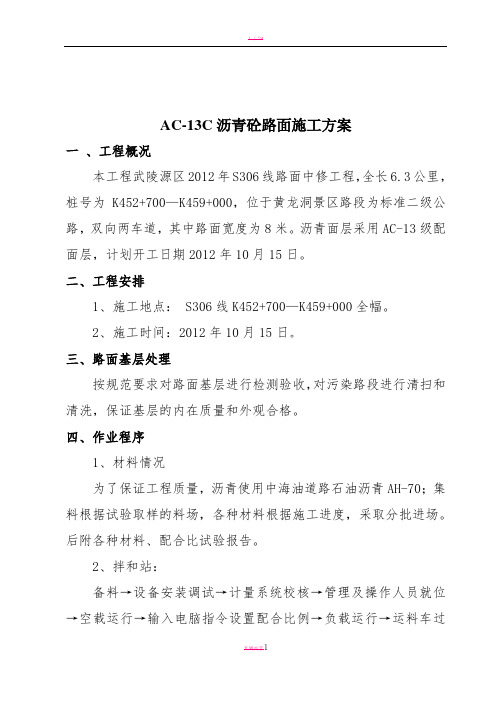

AC-13C沥青砼路面施工方案一、工程概况本工程武陵源区2012年S306线路面中修工程，全长6.3公里，桩号为K452+700—K459+000，位于黄龙洞景区路段为标准二级公路，双向两车道，其中路面宽度为8米。
沥青面层采用AC-13级配面层，计划开工日期2012年10月15日。
二、工程安排1、施工地点： S306线K452+700—K459+000全幅。
2、施工时间：2012年10月15日。
三、路面基层处理按规范要求对路面基层进行检测验收，对污染路段进行清扫和清洗，保证基层的内在质量和外观合格。
四、作业程序1、材料情况为了保证工程质量，沥青使用中海油道路石油沥青AH-70；集料根据试验取样的料场，各种材料根据施工进度，采取分批进场。
后附各种材料、配合比试验报告。
2、拌和站：备料→设备安装调试→计量系统校核→管理及操作人员就位→空载运行→输入电脑指令设置配合比例→负载运行→运料车过磅称重→运输到前场3、前场：准备下卧层→施工放样→架平衡梁→摊铺机、压路机就位→来料摊铺→整形(松铺厚度、平整度、沥青用量指标检测）→碾压（碾压遍数与压实度关系验证）→接缝处理→养护。
五、普通沥青混凝土施工要求（1）原材料质量控制要求①基质沥青技术要求见下表：A级70＃道路石油沥青技术要求②碎石技术要求：石料应满足下表所示的技术要求。
石料技术要求沥青混合料矿料级配要求细集料需满足下表所列的技术要求：沥青混合料用细集料的质量技术要求细集料的级配应满足下表所列的级配要求。
③矿粉采用符合《公路沥青路面施工技术规范》(JTG F40-2004)中表4.10.1技术要求的石灰石矿粉，施工中应保持矿粉干燥无结团，成团的矿粉不得直接使用，如下表所示。
沥青混凝土用矿粉的质量要求（2）沥青混凝土拌和①沥青拌合站的调试和标定调试标定的目的是使拌和站称量和温度等控制部分真实的反映生产的实际情况，使生产受到预定的控制。
沥青拌合站调试和标定的最主要内容是称量系统的标定。
沥青路面上面层AC-13（70＃道路石油沥青）施工指导意见根据部颁标准JTG F40-2004《公路沥青路面施工技术规范》规定，特提出如下指导意见。
沥青路面上面层AC-13沥青混合料矿料级配应符合表一的规定。
一、材料要求1、沥青沥青面层均采用优质70＃道路石油沥青，其技术要求见表二。
各施工单位和驻地监理组工地试验室应对针入度、延度和软化点进行检验，并由施工单位留样备检。
施工单位每车检测1次，监理单位每5车检测1次。
沥青全套指标检验由施工单位和监理组联合委托有关单位按每2000吨进行,每个标段至少送检1次。
沥青路面上面层用沥青混凝土矿料级配通过率（%）范围表一70＃道路石油沥青技术要求表二2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于4.75mm。
宜采用玄武岩、辉绿岩等中性石料，也可采用石灰岩等碱性石料，宜用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
集料质量应从源头抓起，对不合格的集料不得装车、装船，对进场粗集料每1500T检验一次。
粗集料技术要求见表三。
沥青上面层用粗集料质量技术要求表三3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，石质采用石灰岩，不能采用山场的下脚料。
细集料每500T检验一次。
细集料规格见表四。
根据级配的需要，也可使用少量质量优良的河砂。
沥青上面层用细集料规格表四注:（1）视密度不小于2.5 g/cm3；（2）砂当量不得小于60%。
4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁，矿粉质量技术要求见表五，每100T检验一次。
拌和机的粉尘可作为矿粉的一部分回收使用。
但每盘用量不得超过填料总量的25％，掺有粉尘填料的塑性指数不得大于4%。
沥青面层用矿粉质量技术要求表五二、做好施工机械与质量检测仪器的准备工作1、必须配备齐全施工机械和配件，做好开工前的保养、调试和试机，并保证在施工期间一般不发生有碍施工进展和质量的故障。
AC-13C（SBS改性沥青）施工作业指导书沥青面层是位于高速公路路面基层上最重要的路面结构层，直接承受车轮荷载和大气自然因素的作用，应具有平整、坚实、耐久及抗车辙、抗裂、抗滑、抗水害等多方面的综合性能。
根据部颁标准《公路沥青路面设计规范》（JTG D50-2006）和《公路沥青路面施工技术规范》（JTG F40-2004）的相关规定及本项目设计文件。
结合多条新建高速公路的施工经验，对沥青路面上面层AC-13C（SBS改性沥青）施工提出如下指导意见。
一、总则采用AC-13C改进的级配类型，矿料级配要求见表1。
表1 AC-13C沥青混凝土矿料级配通过率范围（％）1.沥青沥青上面层AC-13C采用聚合物（SBS）改性沥青，其技术要求见表2。
表2 改性沥青技术要求路石油沥青的技术要求。
供应商在提供改性沥青的质量报告时应相应提供基质沥青的质量检验报告或沥青样品。
根据招标文件，供货商按照3000吨/批次提供全套检测报告（含PG分级项目）。
SBS改性沥青按照每4000吨进行一次外检，外检由建设办和总监办根据需要进行。
供货商、施工单位、监理工程师三方共同在工地取样并见证送样至建设办认可的具有相应资质的专业检测机构进行，提供沥青的全套检测报告（含PG分级项目）。
此外，改性沥青的生产、流通环节复杂，建设办根据需要安排驻场人员对工艺流程、质保体系等进行监控。
沥青运至施工现场后，每车沥青必须具备四个条件后方能泵入沥青储罐：（1）驻厂监理签字、出厂检测报告、质保书、运输车牌号、沥青供应商代表签字、铅封完好；（2）沥青供货商代表与施工单位、监理人在沥青到达现场后共同取样4份供检测与封存留样用；（3）出厂磅单显示数量与到场称量数量的误差在沥青甲供材招标文件、合同文件允许的误差范围内；（4）沥青三大指标（针入度、软化点、延度）现场检测合格，并与供货商自检报告中的检测结果在误差许可范围内。
试验方法按照现行《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）规定的方法执行。
上面层AC-13C(道路石油沥青)施工指导意见沥青路面上面层（70号A级道路石油沥青，AC-13C）施工指导意见根据交通部标准JTG F40-2004《公路沥青路面施工技术规范》规定，结合我省已建高速公路和国省干线的施工经验和研究成果，对沥青路面上面层施工提出如下指导意见。
沥青路面上面层厚度采用4cm，采用AC-13C级配类型。
沥青混合料矿料级配应符合表一的规定。
沥青路面上面层用沥青混凝土矿料级配通过率（%）范围表一备注：AC-13C 为粗型密级配，2.36mm关键性筛孔通过率＜40。
一、材料要求1、沥青沥青路面上面层采用A级道路石油沥青，标号为70号，其技术要求见表二。
沥青性能整套检验由指挥部委托有关试验单位进行，各施工单位和驻地监理组工地试验室对针入度、延度、软化点进行检验，指挥部中心试验室除上述检测项目外，还应检验老化后的质量损失、针入度比、延度，并留样备检。
检测频率：施工单位每车检验一次，监理组每五车抽检一次，指挥部中心试验室每周抽检一次。
70号道路石油沥青技术要求表二2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的玄武岩，粒径大于2.36mm。
应用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每500T检验一次。
粗集料技术要求见表三。
3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，不能采用山场的下脚料。
对进场集料每500T 检验一次。
细集料规格见表四。
4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁，矿粉质量技术要求见表五，每50T检验一次。
拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。
沥青路面上面层用粗集料（玄武岩）质量技术要求表三料颗粒含量应不大于5%；（2）多孔玄武岩的视密度可放宽至2.45t/m3，吸水率放宽至3%。
沥青路面上面层AC-13C（SBS改性沥青）施工指导意见根据交通部标准JTG F40 2004《公路沥青路面施工技术规》规定，结合我省已建高速公路和国省干线公路的施工经验和研究成果，对沥青路面上面层AC-13C（SBS改性沥青）施工提出如下指导意见。
沥青混合料矿料级配应符合表一的规定。
沥青路面上面层用AC-13C沥青混凝土矿料级配通过率（%）围表一一、材料要求1、沥青沥青路面上面层采用SBS改性沥青，其技术要求见表二。
沥青性能整套检验由业主委托有关试验单位进行，各施工单位和驻地监理组工地试验室对针入度、延度、软化点进行检验，并留样备检。
检测频率：施工单位每车检验一次，监理组每五车抽检一次。
2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。
应用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每1000T检验一次。
粗集料技术要求见表三。
3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，不能采用山场的下脚料。
对进场细集料每500T检验一次。
细集料规格见表四。
4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁，矿粉质量技术要求见表五，每50T检验一次。
拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。
SBS改性沥青技术要求表二沥青路面上面层用粗集料质量技术要求表三注：（1）有1个或以上破碎面为黄色节理面的集料颗粒含量应不大于5%；沥青路面上面层用细集料规格表四注:（1）视密度不小于2.6 g/cm3;（2）砂当量不得小于60%（宜控制在70%以上）,亚甲蓝值不大于25g/kg；（3）小于0.075mm质量百分率宜不大于12.5%；（4）棱角性不小于30s。
沥青面层用矿粉质量技术要求表五注：亲水系数宜小于0.8。
改性沥青砼AC-13上面层施工技术方案一、工程概况介绍我合同段负责承建的XX高速公路XX段XX合同段沥青砼AC-13上面层工程，路线全长14.946976km，一期所辖分别为XX段土建五标和六标，改性沥青砼上面层AC-13设计厚度为40mm，总工程量为529758m2。
二、施工方案及工艺流程改性沥青砼AC-13上面层的施工工艺（详见附图一）：施工准备清洁下层摊铺机就位并根据试验段总结成果调整松铺厚度沥青混合料拌制混合料运输、摊铺碾压接缝处理交通管制、养生检查验收。
（一）、施工准备1、下承层准备试验段成果及总结报告批复后，立即组织相关人员按照《公路工程质量检验评定标准》（JTG F80/1-2004）要求，对需要进行改性沥青砼AC-13上面层的下承层改性沥青砼AC-20顶面进行全面检验和评定。
2、施工放样在改性沥青砼AC-13上面层铺筑之前，对下承层改性沥青砼AC-20顶面的高程、横坡、宽度、平整度等技术指标进行仔细检查并做出详细记录。
正式开始铺筑改性沥青砼AC-13上面层时，按照试验段成果总结的改性沥青砼AC-13上面层松铺系数设定摊铺机的松铺厚度。
改性沥青砼上面层AC-13施工放样采用非接触式自动找平仪控制，该仪器性能稳定，自动找平方便快捷。
3、人员安排根据试验段总结的成果和经验，我合同段大规模改性沥青砼AC-13上面层施工时。
主要人员分工如下：施工总体负责人质检负责人试验检测负责人拌和站负责人前台负责人测量负责人摊铺负责人碾压负责人运输负责人4、机械设备准备在每日施工前对各种施工机具做全面检查，将在试验段中经过考验所用的1台陕西中大集团的DT1600摊铺机（摊铺宽度3-16m）、2台德莱派克CC-522双钢轮压路机、1台英格索兰DD-110双钢轮压路机、2台卡特双钢轮压路机、1台25T胶轮压路机和1台30T胶轮压路机以及LB-3250沥青混凝土拌和站等机械设备进行认真的检查和调试，使其机械性能都处在良好状态。
