5.2视图(三)由三视图判断几何体的形状解析

北师大初中数学
北师大初中数学
九年级
重点知识精选
掌握知识点，多做练习题，基础知识很重要！北师大初中数学和你一起共同进步学业有成！
置经过想像，再抽象出这两个直棱柱的主视图，左视图和俯视图。

绘制：请你将抽象出来的三种视图画出来，并与同伴交流。

比较：小亮画出了其中一个几何体的主视图、左视图和俯视图，你认为他画
12）五棱
），
9
下图是正方体分割后的一部分，它的另一部分为下列图形中的（
由主视图、俯视图确定小立方体的个数
由一些大小相同的小正方体组成的简单几何体的主视图和俯视图如图
可综合判出简单几何体的可能情况（其中俯视图中的数字表示垂直方向小正方体
1 2 3
本节课主要是通过观察――绘制――比较――拓展，来完成学习内容的。

在学习中注意想像和抽象，即把实物抽象成相应的几何体，在此基础上再画其视图。

相信自己，就能走向成功的第一步
教师不光要传授知识，还要告诉学生学会生活。

数学思维可以让他们
更理性地看待人生。

学科教师辅导讲义班级：年 级： 五年级 辅导科目：小学思维学科教师：上课时间授课主题 立体几何拓展----三视图一．三视图在观察物体的时候，我们往往可以从不同的角度进行观察．角度不同，看到的风景就会不同．比如：我们可以从正面看，上面看，左面看，看到的图形分别称为正视图，俯视图和左视图．并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是知识图谱错题回顾三视图知识精讲相同的．对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积． 二．正方体的展开图我们采用不同的剪开方法，共可以得到下面11种展开图．三．长方体的展开图观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即上面=下面=长×宽，左面=右面=宽×高，前面=后面=长×高． 四．判断图形折叠后能否围成长方体或正方体的方法．判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断．重难点：展开图、三视图及三视图求个数和表面积．上 后 前右左下 展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等．高宽长右面左面 后面下面 前面 上面三点剖析题模精选题模一：展开图与对立面例1.1.1 一个正方体的六个面上分别写着A ，B ，C ，D ，E ，F 六个字母．请你根据图中的三种摆放情况，判断每个字母的对面是______________，______________，______________【答案】 B 与D 相对，E 与A 相对，C 与F 相对 【解析】 由于正方体的6个面上写了6个不同的字母，那么每个字母在正方体的面上只能出现1次，如果2个字母在相邻的面上出现，那么它们一定不能相对．第一步，先看前2种摆放情况：在这2种摆放情况中，只有字母B 出现了2次，那么由第一种摆放可知，B 不与A 相对，也不与F 相对；由第二种摆放可知，B 不与C 相对，也不与E 相对．那么在所有的字母中，B 只能与D 相对．第二步，再看后2种摆放情况：在这2种摆放情况中，只有字母E 出现了2次，那么由第二种摆放可知，E 不与B 相对，也不与C 相对；由第三种摆放可知，E 不与D 相对，也不与F 相对．那么在所有的字母中，E 只能与A 相对．正方体有三个对面，因B 与D 相对，E 与A 相对，那么第三组对面上一定是C 与F 相对．例1.1.2 图中的四个正方体标字母的方式是完全相同的，请你利用图中已知的信息，判断A 、B 、C 的对面分别标的是哪个字母？【答案】 A 的对面标有D ，B 的对面标有F ，C 的对面标有E【解析】 由已知条件，标有C ，D 的两个面不能相对，那么或A 的对面标有D ，或B 的对面标有D ．如果标有D ，A 的两个面相对，那么“标有C ，D 的两个面不能相对”，“标有E ，A 的两个面也不能相对”这两个条件都可以满足．注意到当D 在朝右的面，E 在朝上的面时，F 在朝前的面上，那么只能是标有E ，C 的两个面相对，而标有F ，B 的两个面相对．经检验，这种情况满足题目要求．如果标有D ，B 的两个面相对，那么由于标有E ，A 的两个面也不能相对，于是标有A 的对面就是标有F 的面，而标有C 的对面就是标有E 的面．此时D 在朝后的面上，E 在朝左的面上，F 在朝下的面上．我们把六面体旋转，把D 转到朝右的面，并把E 转到朝上的面，BFA EBC FED A BCD CCEAEF D此时朝前的面上标的是A ，而朝后的面上标的是F ，与题意不符．综上所述，满足题意的答案只有一个：A 的对面标有D ，B 的对面标有F ，C 的对面标有E ．例1.1.3 如图，第1个方格内放着一个正方体木块，木块六个面上分别写着ABCDEF 六个字母．其中A 与D 相对，B 与E 相对，C 与F 相对．现在将木块标有字母A 的那个面朝上，标有字母D 的那个面朝下放在第1个方格内，然后让木块按照箭头指向，沿着图中方格滚动，当木块滚到21格时，木块向上的面上写的是哪个字母？【答案】 字母A【解析】 发现木块向左滚4格后，各个面上标的字母与初始时的情况完全一致．那么木块朝其它方向滚时也有类似的情况，即木块向任意方向连滚4格，它的各个面上标的字母不变． 所以木块向左滚4格到第5格时，各个面上标的字母与在第1格时的情况完全一致．再向下滚4格到第9格，再向右滚4格到第13格，再向下滚4格到第17格，最后向左滚4格到第21格，每次都是朝同一方向滚4格，因此在第5格，第9格，第13格，第17格，第21格木块向上的面上总是写的字母A ．例1.1.4 如图，在一个正方体的表面上写着1~6这6个自然数，并且1对着4，2对着5，3对着6．现在将正方体的一些棱剪开，使它的表面展开图如图所示．如果只知道1和2所在的面，那么6应该在哪个面上（写出字母代号）？【答案】 A【解析】 对于立方体展开图，我们可以把任一个面当作底面，把它还原成立方体的表面．如图1，观察虚线圈住的部分，可以发现写有1，A ，B 的三个面两两相邻；再观察图2的虚线圈住的部分，发现写有A ，B ，C 的三个面也两两相邻．此时，写有1的面与A 面，B 面都相邻，C 面也与A 面，B 面都相邻，因此写有1的面与C 面相对，即C 面上写的是4．1 AB C 2D 3 121A B C 2D1A B C 2D1与C 相对，C 面上写的是421 5920 19观察图3中的虚线圈住的部分，容易看出写有2的面与B 面相对，因此B 面上写的是5．则立方体展开图就如图4所示．还剩下A 面与D 面上的数字没有确定，这两个面上分别写有3和6．由于写有1的面，写有5的面与A 面两两相邻，把这三个面还原到立方体中．在图2所示的立方体中，5与2相对，在立方体朝左的侧面上；1在朝前的侧面上．在展开图中以写有1的面为朝前的侧面，A 面为下底面，则写有5的面恰好在朝左的侧面上．此时写有1的面，写有5的面都对齐了，而原立方体中下底面写有数字6，因此A 面上就是6．例1.1.5 下图是正方体，四边形APQC 是表示用平面截正方体的截面，截面的线表现在展开图的哪里呢？把大致的图形在右面展开图里画出来．【答案】 见解析【解析】 截线在展开图中如图所示：例1.1.6 右图是一个立体图形的平面展开图，图中的每个小方格都是边长为1的正方形．现在将其沿实线．．．折叠，还原成原来的立体图形，那么立体图形的体积等于_________． 图3 1A B 4 2D2与B 相对， B 面上写的是5图41 A 54 2DBPEAD CB GHQFAEDCB HGFA ． 3B ． 4C ． 5D ． 6 【答案】B【解析】 根据实线还原，体积为4． 题模二：三视图求表面积例1.2.1 下图是由5个相同的正方体木块搭成的，从上面看到的图形是（ ）．A ． A 图B ． B 图C ． C 图D ． D 图【答案】C【解析】 5个在原图均已看到，易知C 符合要求．例1.2.2 右图是由18个棱长为1cm 的小正方形拼成的立体图形，它的表面积是（ ）平方厘米．A ． 44B ． 46C ． 48D ． 50【答案】C【解析】 从正面、左面、上面分别可看见8、7、9块，故表面积为()21879248cm ⨯++⨯=．例1.2.3 右图中的一些积木是由16块棱长为2cm 的正方体堆成的，它的表面积是________2cm ．【答案】 200D ．B ．C ．A ．【解析】 从前到后的3面依次有2块、5块、7块，因此还剩162572---=块，为可看见的1块与其下方的1块．由此易知正视图、俯视图、左视图分别能看到7块、9块、8块，此外离我们最近的2块有两个面从6个方向均无法看到，综上共可看到()7982250++⨯+=个面，表面积为22250200cm ⨯=．例 1.2.4 图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少【答案】 37；三视图如下图所示；102【解析】 将此图分为从左到右的5层，分别有16、9、5、6、1块，故共有16956137++++=块．三视图见答案，分别可看见17、15、16块，其中左视图有3块“被遮挡”，因此表面积为()17151632102+++⨯=⎡⎤⎣⎦．例1.2.5 图中的立体图形由11个棱长为1的立方块搭成，这个立体图形的表面积为_______．【答案】34【解析】 按一定的顺序，从不同的角度来看这个立体图形的表面的面积． 题模三：已知三视图反推个数例1.3.1 这个图形最少是由（ ）个正方体整齐堆放而成的．正视图 俯视图 左视图A．12B．13C．14D．15【答案】B【解析】从上面看下去，最少需要：122412113++++++=．例1.3.2此图是某几何体从正面和左面看到的图形．若该几何体是由若干个棱长为1的正方体垒成的，则这个几何体的体积最小是________．【答案】6【解析】根据正视图，理论上最少需要6块．而6块可以构造出来，例如，其俯视图如下图所示．因此，体积最小为3166⨯=．例 1.3.3一个立体图形，从前面，上面，右边三个方向看到的图形都如图所示，是一个样的，那么该立体图形最多由__________块小立方体组成．【答案】23【解析】按由上到下逐层分析，各层的小立方体数目分别不超过1个、4个、8个、10个，所以该立体图形最多由23个小立方体组成．例 1.3.4有一些大小相同的正方形木块堆成一堆，从上往下看是图3-1，从前往后看是图3-2，从左往右看是图3-3，那么这堆木块最多有多少块？最少有多少块？1412212从正面看从左面看【答案】16，13【解析】43416+⨯=块，424113+⨯+=块．这堆木块最多有16块，最少有13块．例1.3.5地上有一堆小立方体，从上面看时如图1所示，从前面看时如图2所示，从左边看时如图3所示．这一堆立方体一共有几个？如果每个小立方体的棱长为1厘米，那么这堆立方体所堆成的立体图形表面积为多少平方厘米？【答案】10个；42平方厘米【解析】采用在俯视图上标数的方法来求解，只要知道俯视图上的每格有几块小立方体，就可以很轻松的得到这堆立方体所形成的立体图形的样子．首先从俯视图很容易看出，有3个格子里是没有小立方体的，而其他6个格子里至少有一个小立方体．如下图，将所得信息填入俯视图中．结合俯视图和主视图，不难看出，有两格只有1块小立方体．将所得信息填入俯视图中．同样的，结合俯视图和左视图，又可以知道有一格只有1块小立方体．将所得信息填入俯视图中．图1 图2 图3从前面看1001我们来继续考虑，左视图中最左边一排有2块小立方体，所以俯视图左上角处有2块小立方体．将所得信息填入俯视图中．同理，主视图最右边一排有2块小立方体，所以俯视图最右边中间处有2块小立方体．将所得信息填入俯视图中．不难看出，俯视图中最后剩下的那块有3个小立方体，所以俯视图中每格的小立方体数如下：于是这一堆立方体一共有21321110+++++=个． 接着很容易得到这个立体图形的样子，如下图．上下各能看到6个面，前后各能看到6个面，左右各能看到6个面，同时注意到立体图形的中间共有6个会互相遮挡的面，所以表面积是()2666642⨯+++=平方厘米．从左边看1 0 0 012 1 0 0 012 1 0 0 2 0 112 1 03 0 2 011随练1.1将一正方体纸盒沿右图所示的粗实线剪开，展开成平面图，其展开图的形状为（）．A．A图B．B图C．C图D．D图【答案】B【解析】竖向只剪了1刀，故前、后、左、右四个面应在一条线上，排除A、D．易知上、下两面不在一条线上，排除C，故选B．随练1.2水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示．如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面．则“祝”、“你”、“前”分别表示正方体的________________________．【答案】后面、上面、左面【解析】易知你、程相对，前、锦相对，祝、似相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面．随练1.3小明把五颗完全相同的骰子拼摆成一排（如图），那么这五颗骰子底面上的点数之和是__________．【答案】16【解析】根据已知推出(4,5)(1,3)(2,6)互为对立面，所以这五颗骰子底面上的点数之和是6152216++++=．随练1.4右图是由八个相同的小正方体组成而成的几何体，则从正面观察，得到的平面图随堂练习形是__________．序号）【答案】 ②【解析】 从正面看到图②，从上面看到图①，从右面看到图③．所以正确答案是图②．随练1.5 由棱长为1的正方体搭成如图所示的图形，共有__________个正方体，它的表面积是__________．【答案】 10；34【解析】 第一层有8个，第二层有2个，共10个．其三视图分别能看到4、5、8个，故表面积为()11458234⨯⨯++⨯=．随练1.6 如图，有9个边长为1米的正方体，如图所示堆成一个立体图形．该立体图形的表面积等于__________平方米．【答案】 38【解析】 利用三视图．从前面、右面、上面看依次如图所示．所以该立体图形的表面积是()26672138++⨯⨯=平方米．随练1.7 如图6，用若干个棱长为1的小正方体堆成一个大的几何体，这个几何体的表面积（含底面积）是__________．① ② ③ ④【答案】90【解析】根据三视图，大的几何体的表面积等于正视图面积+俯视图面积+右视图面积的2倍，所以是()2++⨯⨯=．1415162190随练 1.8用棱长是1厘米的小立方体拼成如图所示的立体图形，这个图形的表面积是__________平方厘米．【答案】46平方厘米【解析】如图1，从立体图形上方和下方看去，看到的都是9块小正方形．面积是9平方厘米．图1图2从四个侧面看去，看到的是图2形式的7块小正方形，面积是7平方厘米．所以立体图形的表面积为927446⨯+⨯=平方厘米．随练1.9把若干个棱长为1厘米的小正方体木块搭成一个图形，从上面和前面看到的都是如图所示的情形，这个图形最多需要__________个这样的小正方体，最少需要__________个这样的小正方体．【答案】9；7【解析】由从上方看到的结果可知第一层必有5个，且第二层至多5个；由从前面看到的结果可知共有2层，且第二层至少2个．再结合两个视图可知第二层至多4个．综上，最多9个，最少7个．作业1一个数学玩具的包装盒是正方体，其表面展开图如下．现在每方格内都填上相应的数字．已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是_____________．【答案】3，1，2【解析】正方体的平面展开图中，相对面之间一定隔着一个正方形，所以在此正方体上与“A”相对的面上的数是“0”．与“B”相对的面上的数是“2”．与“C”相对的面上的数是“1”．所以A、B、C内的三个数字依次是3，1，2．作业2把1至6各一个分别写在正方形的六个面上，每个面只写一个数字，且1与4相对，2与5相对，3与6相对，从某个角度看到的三个面上的数字如图（a）所示，从另一个角度看到的三个面如图（b）所示，那么图（b）中的“？”代表的数字是___________．A．2B．3C．4D．5【答案】A【解析】如图，4对面是1，所以在图a中把4翻到底面，顶部变成了1，如图b，而5C 2B 0A 1自我总结课后作业对面是2,所以当6转到正面时，5在左侧，右侧自然是2了，故答案是2．．作业3下图由一个正五边形，五个长方形，五个等边三角形组成，它是一个立体图形的平面展开图，那么这个立体图形有__________条棱．【答案】20【解析】此立体图形，示意图如上：共20条棱．作业4用若干个棱长为1cm的小正方体码放成如图所示的立体，则这个立体的表面积（含下底面面积）等于___________2cm．【答案】60【解析】根据三视图，我们可知，此立体图形的前面与后面，左面与右面，上面与下面的表面积分别相等．所以我们只要知道前面有11个正方形，右面有8个正方形，上面有11个面，就可求出它露在外面的面共计()11811260++⨯=个正方形，所以它的表面积是2260160cm⨯=．作业5如图，把19个边长为1厘米正方体重叠起来堆成如图所示的立方体，这个立方体的表面积是______平方厘米．【答案】54【解析】从上下左右前后六个方向看，分别可以看到9、9、8、8、10、10个小正方形面，所以总的表面积为54平方厘米．作业6图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少块？画出它的三视图，表面积是多少？【答案】30；三视图如下图所示；76【解析】将此图分为从左到右的4层，分别有11、7、5、7块，故共有1175730+++=块．三视图见答案，分别可看见13、12、11块，其中左视图有2块“被遮挡”，因此表面积为()1312112276+++⨯=⎡⎤⎣⎦．作业7由若干个相同的正方体木块搭成的立体，从正面和左面看到的图形都是右图，搭这样的立体，最少用（）个这样的木块．A．4B．5C．6D．8【答案】A【解析】按如图方式摆放即可．正视图俯视图左视图作业8由若干个棱长为1的正方体堆成的立体图形，其正视图、俯视图和左视图如下所示，请问这个立体图形体积是________．正视图俯视图左视图【答案】5【解析】由正视图和左视图可知共两层，且顶层只有1块，由俯视图可知底层有4块，故共有5块，体积为5．作业9一仓库里堆放着若干个完全相同的正方体货箱，这堆货箱的三视图如图所示，这堆真方体货箱共有______________个．【答案】9【解析】俯视图确定基座，分析每块上的高度．。

截一个几何体与三视图（4种题型）【知识梳理】一．截一个几何体（1）截面：用一个平面去截一个几何体，截出的面叫做截面．（2）截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形，因此，若一个几何体有几个面，则截面最多为几边形．二．简单几何体的三视图（1）画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．（2）常见的几何体的三视图：圆柱的三视图：三．简单组合体的三视图（1）画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．（2）视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．（3）画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．四．由三视图判断几何体（1）由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．（2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；②从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；③熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助；④利用由三视图画几何体与有几何体画三视图的互逆过程，反复练习，不断总结方法．【考点剖析】一．截一个几何体（共8小题）1．（2022秋•高新区期末）用一个平面去截一个三棱柱，截面的形状不可能是（）A．B．C．D．【分析】根据三棱柱的特点，考虑截面从不同角度和方向截取的情况．【解答】解：A、当截面与底面平行时，得到的截面的形状可能是该图形，故不符合题意；B、当截面与侧面平行时，截面就是长方形，故不符合题意；C、无论如何去截截面，截面的形状不可能是圆形．故符合题意；D、当截面与轴截面斜交时，得到的截面的形状可能是梯形，故不符合题意．故选：C．【点评】本题考查了截一个几何体的应用，主要考查学生的观察图形的能力、空间想象能力和动手操作能力．2．（2022秋•玄武区校级期末）用一个平面去截一个几何体，若截面（截出的面）的形状是四边形，则这个几何体可以是：①三棱柱；②三棱锥；③长方体；④圆柱，其中所有正确结论的序号是．【分析】根据三棱柱，三棱锥，长方体，圆柱的特征，分别分析出用一个平面去截该几何体时，可能得到的截面的形状是四边形．【解答】解：①用一个平面去截一个三棱柱，得到的图形可能是四边形；②用一个平面去截一个三棱锥，得到的图形可能是四边形；③用一个平面去截一个长方体，得到的图形可能是四边形；④用一个平面去截一个圆柱，得到的图形可能是四边形．故答案为：①②③④．【点评】本题考查了截一个几何体，截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形，因此，若一个几何体有几个面，则截面最多为几边形．3．（2022秋•礼泉县期末）用一个平面分别去截长方体，圆锥，三棱柱，圆柱，能得到截面是三角形的几何体有个．【分析】当截面的角度和方向不同时，圆柱体的截面无论什么方向截取圆柱都不会截得三角形．【解答】解：长方体沿体面对角线截几何体可以截出三角形；圆锥能截出三角形；三棱柱能截出三角形；圆柱不能截出三角形；所以截面可能是三角形的有3故答案为：3．【点评】本题考查了几何体的截面，掌握常见几何体的截面是解题的关键．4．（2022秋•吉州区期末）如图所示，用经过A、B、C三点的平面截去正方体的一角，变成一个新的多面体，若这个多面体的面数为m，棱数为n，则m+n＝．【分析】截去正方体一角变成一个多面体，这个多面体多了一个面，棱数不变，少了一个顶点．【解答】解：由图可得，多面体的面数是7；正方体有12条棱，被截去了3条棱，截面为三角形，增加了3条棱，故棱数不变．所以m+n＝7+12＝19．故答案为：19．【点评】本题考查了正方体的截面．明确正方体的面数，顶点数，棱的条数，形数结合，求出截去一个角后得到的几何体的面数，顶点数，棱的条数是解题的关键．5．（2022秋•茂南区期末）截一个几何体，截面的形状既与被截的几何体有关，还与截面的角度和方向有关．如图，下列几何体的截面是．【分析】根据圆柱和四棱柱的形状特点解答即可．【解答】解：用一个平面去截圆柱，截面形状是圆；用一个平面去截四棱柱，截面形状是长方形．故答案为：圆，长方形．【点评】此题考查了截一个几何体，截面的形状既与被截的几何体有关，还与截面的角度和方向有关，要熟练掌握各种几何图形．6．（2022秋•柳江区月考）如图，左面立体图形中四边形APQC表示平面截正方体的截面，请在右面展开图中画出四边形APQC的四条边．【分析】根据正方体的特征解答即可．【解答】解：截面的线在展开图中如右图的A﹣C﹣Q﹣P﹣A．【点评】此题考查正方体的展开图，解决此题的关键是抓住四边形APQC四个顶点所在的位置，再进一步确定四边形的四条边所在的平面就可容易地画出．7．（2022秋•金凤区校级月考）如图是一个长为4cm，宽为3cm的长方形纸片，将该长方形纸片绕一条边所在的直线旋转一周，然后用平面沿与AB平行的方向去截所得的几何体，求截面的最大面积（结果保留π）．【分析】长方形纸片绕一条边所在的直线旋转一周得到一个圆柱体，沿线段AB的方向截所得的几何体，计算截面比较即可得到最大面积．【解答】解：由题意可得，把长方形ABCD绕AB边所在的直线旋转一周，得到的几何体为圆柱，圆柱的底面半径为4cm，高为3cm，用平面沿与AB平行的方向去截所得的几何体，截面是长方形，所以截面的最大面积为4×2×3＝24（cm2）；由题可得，把长方形ABCD绕AD边所在的直线旋转一周，得到的几何体为圆柱，圆柱的底面半径为3cm，高为4cm，用平面沿与AB所以截面的最大面积为32×π＝9π（cm2）；因为9π＞24，所以截面的最大面积为9πcm2．【点评】本题主要考查的是截一个几何体，点、线、面、体，能够正确得到截面的图形是解题的关键．8．（2022秋•通川区期末）如图，用一个平面去截一个三棱柱，截面的形状可能是．①三角形②四边形③五边形④六边形【分析】根据三棱柱的截面形状判断即可．【解答】解：矩形：从三棱柱的顶面垂直截下去，就会出现一个矩形截面；三角形：从三菱柱的侧面平移截过去，就可以得到一个三角形的截面；梯形：从三棱柱的顶面斜着截取下去，就可以得到一个梯形截面；五边形：从三角形的顶面往下斜着截，但是必须经过5条线，就可以得到一个五边形截面．用一个平面去截一个三棱柱，截面的形状可能是：三角形，四边形，五边形，不可能是六边形，故答案为：①②③．【点评】本题考查了截一个几何体，熟练掌握三棱柱的截面形状是解题的关键．二．简单几何体的三视图（共8小题）9．（2022秋•大东区期末）下列几何体中，从下面观察看到的形状为三角形的是（）A．B．C．D．【分析】根据俯视图的定义判断即可．【解答】解：A．该圆柱的俯视图是圆，故本选项不合题意；B．该圆锥的俯视图是圆（带圆心），故本选项不合题意；C．该三棱柱的俯视图是三角形，故本选项符合题意；D．该正方体的俯视图是正方形，故本选项不合题意；故选：C．【点评】此题主要考查了简单几何体的三视图，正确把握观察角度得出正确视图是解题关键．10．（2022秋•丰润区期末）如图几何体中，从正面看（主视图）是长方形的是（）A．B．C．D．【分析】主视图是分别从物体正面看，所得到的图形．【解答】解：A图的主视图是等腰三角形，B图的主视图是长方形，C图的主视图是梯形，D图的主视图是圆形，故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．11．（2022秋•南平期末）如图，从上面看这个圆柱，看到的平面图形是．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：该几何体，从上面看到的平面图形是一个圆．故答案为：圆．【点评】本题考查了几何体的三视图，从上边看得到的图形是俯视图．12．（2022秋•禅城区期末）下列几何体中，①圆柱；②球；③棱锥；④圆锥；⑤长方体．从正面看图形是长方形的是．（填序号）【分析】从正面看图形得到是几何体的主视图，逐一分析解答即可．【解答】解：①圆柱的主视图是长方形，符合题意；②球的主视图是圆，不符合题意；③棱锥的主视图是三角形，不符合题意；④圆锥的主视图是三角形，不符合题意；⑤长方体的主视图是长方形，符合题意．故从正面看图形是长方形的是①⑤．故答案为：①⑤．【点评】本题考查了简单几何体的三视图，解题的关键是掌握常见几何体的三视图．13．（2022秋•丹徒区月考）如图所示，水平放置的长方体的底面是长为4cm、宽为2cm的长方形，它的主视图的面积为12cm2，则长方体的体积等于cm3．【分析】由主视图的面积＝长×高，长方体的体积＝主视图的面积×宽，得出结论．【解答】解：依题意，得长方体的体积＝12×2＝24（cm3）．故答案为：24．【点评】本题考查了简单几何体的三视图．关键是明确主视图是由长和高组成的．14．（2022秋•密云区期末）分别从正面、上面、左面观察下列物体，得到的平面图形完全相同的是（填写序号）．【分析】图①、图②、图③、图④分别是长方体，圆锥，正方体、圆柱，根据它们三视图的形状进行判断即可．【解答】解：图①、图②、图③、图④分别是长方体，圆锥，正方体、圆柱，长方体的三视图虽然都是长方形的，但它们的大小不相同，圆锥体的主视图、左视图是三角形的，而俯视图是圆形的，正方体的三视图都是正方形的，圆柱的主视图、主视图是长方形的，但俯视图是圆形的，因此从正面、上面、左面看所得到的平面图形完全相同的是正方体，故答案为：③．【点评】本题考查简单组合体的三视图，掌握简单组合体的三视图的形状是正确判断的前提．15．（2022秋•清河区校级期末）如图是由棱长都为1cm的6块小正方体组成的简单几何体．（1）请在方格中画出该几何体的三个视图．（2）如果在这个几何体上再添加一些小正方体，并保持主视图和左视图不变，最多可以再添加块小正方体，【分析】（1）根据简单组合体三视图的画法画出相应的图形即可；（2）在俯视图上相应位置备注出相应摆放的数目即可．【解答】解：（1）该几何体的主视图、左视图和俯视图如下：（2所以最多可以添加2个，故答案为：2．【点评】本题考查简单组合体的三视图，理解视图的意义是正确解答的前提．16．（2022秋•历下区期中）如图，若干个大小相同的小立方块搭成的几何体．（1）这个几何体由个小立方块搭成；（2）从正面、左面、上面观察该几何体，分别画出你所看到的几何体的形状图．【分析】（1）根据搭建组合体的形状，或根据“从上面看”所得到的图形相应位置上所摆放的小正方体的个数得出答案；（2）根据简单组合体三视图的画法画出相应的图形即可．【解答】解：由该组合体的“俯视图”相应位置上所摆放的小正方体的个数可得，1+3+1+1+2＝8（个），故答案为：8；（2）这个组合体的三视图如下：键．三．简单组合体的三视图（共8小题）17．（2022秋•公安县期末）如图是一个由5个相同的正方体组成的立体图形，从其左面看，得到的平面图形是（）A．B．C．D．【分析】找到从左面看的图形即可得出结果．【解答】解：从其左面看，得到的平面图形是：故选：C．【点评】本题考查三视图．熟练掌握从不同的方向观察几何体，确定三视图，是解题的关键．18．（2022秋•秀英区校级期末）如图所示的几何体的左视图是（）A．B．C．D．【解答】解：从左边看，是三个长方形组成的图形．故选：B．【点评】本题考查简单几何体的三视图，注意掌握从左边看得到的图形是左视图．19．（2022秋•高邮市期末）用三个大小不等的正方体拼成了一个如图所示的几何体，若该几何体的主视图、左视图和俯视图的面积分别表示为S1、S2、S3，则S1、S2、S3的大小关系是（用“＜”从小到大连接）．【分析】根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，从左面看得到的图形是左视图，根据边角面积的大小，可得答案．【解答】解：主视图的面积是三个正方形的面积，左视图是两个正方形的面积，俯视图是一个正方形的面积，故S3＜S2＜S1，故答案为：S3＜S2＜S1．【点评】本题考查了简单组合体的三视图，分别得出三视图是解题关键．20．（2022秋•汝州市期末）如图是用7块相同的小长方体搭成的几何体．若拿走一块长方体后，该几何体的主视图和左视图都没改变，则这块长方体的序号是．【分析】根据几何体的主视图和左视图的定义解答即可．【解答】解：若拿走一块长方体后，该几何体的主视图和左视图都没改变，则这块长方体的序号是⑤．故答案为：⑤．【点评】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“主视图疯狂盖，左视图拆违章”就更容易得到答案．21．（2022的小立方体摆成如图所示的几何体，从上面看这个几何体得到的平面图形的面积是．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上面看的平面图形是：有3列，从左到右正方形的个数分别为：1、2、1，所以从上面看这个几何体得到的平面图形的面积是4．故答案为：4．【点评】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．22．（2022秋•市中区期末）如图，请分别画出从正面、左面和上面观察该几何体看到的形状图．【分析】根据三视图的定义结合图形可得．【解答】解：如图所示：【点评】本题考查作图﹣三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．23．（2022秋•东平县校级期末）如图，在平整的地面上，用多个棱长都为2cm的小正方体堆成一个几何体．（1）共有个小正方体；（2）求这个几何体的表面积；（3）如果现在你还有一些棱长都为2cm的小正方体，要求保持俯视图和左视图都不变，最多可以再添加个小正方体．【分析】（1）根据拼图可直接得出答案；（2）求出主视图、主视图、俯视图的面积，再根据表面积的意义进行计算即可；（3）结合三视图，在俯视图上的相应位置添加相应数量的正方体，直至最多．【解答】解：（1）根据拼图可知，堆成如图所示的几何体需要10个小正方体，故答案为：10；（2）这个组合体的三视图如图所示：因此主视图的面积为2×2×7＝28（cm2），左视图为2×2×5＝20（cm2），俯视图的面积为2×2×7＝28（cm2），∴该组合体的表面积为（28+20+28）×2+2×2×4＝168（cm2），（3）在俯视图的相应位置摆放相应数量的小正方体，使其俯视图和左视图都不变，如图所示，所以最多可以添加5个，故答案为：5．【点评】本题考查简单组合体的三视图，理解视图的意义，掌握简单三视图的画法是正确解答的关键．24．（2022秋•吉州区期末）一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状如图，小正方形的数字表示在该位置的小正方块儿的个数，请在网格中画出从正面和左面看到的几何体的形状图．【分析】根据主视图，左视图的定义画出图形即可．【解答】解：主视图，左视图如图所示：【点评】本题考查简单组合体的三视图，解题的关键是理解三视图的定义，属于中考常考题型．四．由三视图判断几何体（共5小题）25．（2022秋•鄄城县期末）如图①所示的组合几何体，它的下面是一个长方体，上面是一个圆柱．“左”或“俯”）；（1）图②和图③是它的两个视图，在横线上分别填写两种视图的名称（填“主”、（2）根据两个视图中的尺寸，计算这个组合几何体的表面积和体积．（结果保留π）【分析】（1）找到从正面和上面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．（2）根据图形中的数据可知，长方体的长为8，宽为5，高为2，圆柱的底面直径为2，高为6，根据体积和表面积表示方法进行计算即可．【解答】解：（1）如图，故答案为：左，俯．（2）表面积为：（8×5+8×2+5×2）×2+2π×6＝132+12π，体积为：2×5×8+π×（2÷2）2×6＝80+π×1×6＝80+6π．答：这个组合几何体的表面积为132+12π，体积是80+6π．【点评】本题考查简单组合体的三视图，根据三视图得出相关数据，依据相关计算方法进行计算是得出正确答案的前提．26．（2023•东城区校级模拟）用3个同样的小正方体摆出的几何体，从三个方向看到的图形分别如图：这个几何体是（）A．B．C．D．【分析】根据三视图的得出小正方体摆出的几何体即可．【解答】解：由俯视图可知，小正方体摆出的几何体为：，故选：B．【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．27．一个几何体由若干个大小相同的小立方块搭成，从左边和上边看到的平面图形如图所示，则搭成这个几何体的小立方块的个数为．【分析】根据左面看与上面看的图形，得到俯视图解答即可．【解答】解：根据左视图和俯视图，这个几何体的底层有3个小正方体，第二层有1个小正方体，所以有3+1＝4个小正方体，故答案为：4．【点评】本题考查了由三视图判断几何体，也考查了对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就容易得到答案．28．（2022秋•驿城区校级期末）用若干大小相同的小正方体搭一个几何体，使得从正面和从上面看到的这个几何体的形状如图所示完成下列问题：（1）搭成满足如图所示的几何体最多需要个小正方体，最少需要个小正方体；（2）请在网格中画出用最多小正方体搭成的几何体的左视图．【分析】（1）在俯视图中，写出最多时，写出最少时，小正方体的个数，可得结论；（2）利用俯视图，结合主视图的特征，解决问题即可．【解答】解：（1）搭成满足如图所示主视图和俯视图的几何体最多需要：2+2+2+2+2＝10（个），最少需要1+2+1+1+2＝7（个）小正方体故答案为：10，7；（2）左视图如图所示．【点评】本题考查由三视图判断几何体，解题的关键是理解三视图的定义，属于中考常考题型．29．（2022秋•大竹县期末）如图是分别从正面、左面、上面观察一个几何体得到的图形，请解答以下问题：（1）这个几何体的名称为；（2）若从正面看到的是长方形，其长为10cm；从上面看到的是等边三角形，其边长为4cm，求这个几何体的侧面积．【分析】（1）根据三视图的知识，主视图以及左视图都是长方形，俯视图为三角形，故可判断出该几何体是三棱柱；（2）侧面积为3个长方形，它的长和宽分别为10cm，4cm，计算出一个长方形的面积，乘3即可．【解答】解：（1）这个几何体是三棱柱．故答案为：三棱柱；（2）三棱柱的侧面展开图形是长方形，长方形的长是等边三角形的周长，宽是三棱柱的高，所以三棱柱侧面展开图形的面积为：S＝3×4×10＝120（cm2）．答：这个几何体的侧面积为120cm2．【点评】本题主要考查由三视图确定几何体和求几何体的面积等相关知识，考查学生的空间想象能力．注意：棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．【过关检测】一．选择题（共6小题）1．（2021秋•连州市期末）下列说法正确的是（）A．长方体的截面形状一定是长方形B．棱柱侧面的形状可能是一个三角形C．“天空划过一道流星”能说明“点动成线”D．圆柱的截面一定是长方形【分析】分别判断每个选项的对错即可．【解答】解：∵长方体的截面形状可能是长方形也可能是正方形，故A选项不符合题意，∵棱柱侧面的形状是长方形或正方形，故B选项不符合题意，∵“天空划过一道流星”能说明“点动成线”，说法正确，故C选项符合题意，∵圆柱的截面还可以是圆形，故D选项不符合题意，故选：C．【点评】本题主要考查点、线、面、体的知识，熟练利用几何直观得出正确结论是解题的关键．2．（2022•安阳一模）下列几何体的三视图不含矩形的是（）A．长方体B．圆柱C．圆锥D．三棱柱【分析】分别找出四个立体图形的三视图即可解答．【解答】解：A．长方体的三视图都是矩形，故不符合题意；B．正立的圆柱的主视图和左视图都是矩形，故不符合题意；C．正立的圆锥的俯视图是圆，主视图和左视图都是等腰三角形，故符合答题；D．正立的三棱柱的主视图和左视图都是矩形，故不符合题意，故选：C．【点评】本题考查了简单几何体的三视图，注意主视图、左视图、俯视图是分别从物体正面、左面、上面看，所得到的图形．3．（2022•五华区二模）由8化前后的两个几何体的左视图和俯视图都不改变，而主视图可能改变，则取走小正方体的方法共有（）A．4种B．5种C．6种D．7种【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【解答】解：如图，单独取走1或2或3或同时取走1和2或1和3或2和3，变化前后的两个几何体的左视图和俯视图都不改变，所以取走小正方体的方法共有6种，故选：C．【点评】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．4．（2022•天府新区模拟）下列几何体中，截面形状不可能是圆的是（）A．B．C．D．【分析】根据每一个几何体的截面形状，即可判断．【解答】解：因为圆锥、圆柱、球的截面都可能是圆，三棱柱的截面只可能是多边形，不可能是圆，故选：D．【点评】本题考查了截一个几何体，熟练掌握每一个几何体的截面形状是解题的关键．5．（2021秋•井研县期末）如图，四个几何体分别为球体、三棱柱、圆柱体和长方体，这四个几何体中截面不可能是长方形的几何体是（）A．球体B．三棱柱C．圆柱体D．长方体【分析】根据球体、三棱柱、圆柱体和长方体的截面形状，即可判断．【解答】解：三棱柱、圆柱体和长方体的截面都有可能是长方形，球体的截面不可能是长方形，故选：A．【点评】本题考查了截一个几何体，熟练掌握球体、三棱柱、圆柱体和长方体的截面形状是解题的关键．6．（2021秋•碑林区校级期末）用一个平面去截下面几个几何体，截面不可能有圆的是（）A．圆锥B．圆柱C．棱柱D．球【分析】根据每一个几何体的截面形状判断即可．【解答】解：用一个平面去截几何体，圆锥，圆柱，球的截面都可能是圆，棱柱的截面只可能是多边形，不。

由三视图判断几何体
能量储备
由几何体的三种视图想象其立体形状可以从如下途径进行分析：
(1)根据主视图想象物体的正面形状及上、下和左、右位置，根据俯视图想象物体上面形状及左、右和前、后位置，再结合左视图验证该物体的左侧面形状，并验证上、下和前、后位置；
(2)从实线和虚线想象几何体看得见部分和看不见部分的轮廓线。

通关宝典
★基础方法点
方法点1：由三种视图还原几何体时，要了解简单的、常见的规则物体的三种视图，还要善于分析和想象。

例：如图5­2­7所示，是某一物体的三种视图，请说明它是一个什么形状的物体。

解：该物体是圆锥和圆柱的组合体，如图5­2­8所示。

分析：由三种视图可知，该物体的上半部分是圆锥，下半部分是圆柱，所以该物体是圆锥和圆柱的组合体
方法点2：主视图能体现物体的左右长度、上下高度；俯视图能体现物体的左右长度、前后宽度；左视图能体现物体的上下高度、前后宽度．通过观察三种视图可以想象出几何体的立体图形．
例：已知一个几何体的三种视图如图5­2­20所示，则该几何体是( )
解析：A图的主视图、左视图均为等腰三角形，B图的左视图、俯视图均为矩形，C图的俯视图的外轮廓线为四边形，由此可排除A，B，C选项．答案：D,
蓄势待发
考前攻略
中考题和教材习题都是考查根据视图判断几何体的形状，只不过教材习题是根据两种视图与画出的几何体进行对照，比较容易判断，而中考题是根据三种视图直接分析和想象出几何体，难度有所增加，通常采用排除法进行选择。

完胜关卡。

29.2 三视图（第3课时）一、内容和内容解析1．内容根据三视图说出立体图形的名称，描述物体的形状，感受“综合”思考的过程。

2．内容解析学生在七年级已经接触过“从不同的方向看物体”的内容，但当时没有明确给出“视图”这个概念；本章是从投影的角度解释三视图的概念，这与从不同的方向看物体所得到的平面图形是一致的。

前一节课学生已经能够画出基本几何体的三视图，体会了从立体图形到平面图形的转化。

本节课是在上一节“由物画图”的基础上“由图想物”，让学生体会从平面图形到立体图形的转化过程，这种从“二维”到“三维”的转化，不仅使学生对投影和视图的认识水平再次提升，更能对培养学生的空间观念起到很好的促进作用。

画三视图是将一个物体从三个方向观察，分别表现这三个方面的分解过程；由三视图想出物体的立体形状，则是把物体的三个方面形状“综合”起来的过程，这两个过程是相反的，也是相互联系的。

基于以上分析，确定本节课的教学重点为：根据三视图描述基本几何体和实物原型。

二、目标和目标解析1．目标（1）能根据三视图描述基本几何体形状和实物原型。

（2）通过观察和动手实践，理解三视图中相关各线条之间的对应关系，通过它们能形成一个整体性认识，并根据这些关系由平面图形得出对应的立体图形。

2．目标解析达成目标（1）的标志是：能通过给出的三视图用语言来描述出立体图形的形状。

达成目标（2）的标志是：通过三视图描述立体图形，体会三视图在转化为立体图形的过程中所起的作用。

三、教学问题诊断分析本节课是在学习了“从不同方向看物体”的内容后，又进一步引入“三视图”的概念，并通过观察能够画出立体图形的三视图，这要准确把握三视图中的相对位置关系和大小关系，并要求学生有较强的空间想象能力，而本节课要求学生能够通过三视图想象并描述出立体图形，这对学生的空间想象能力有了较高的要求，是教学中的一个难点。

基于以上分析，确定本节课的教学难点为：根据三视图观察想象，描述出基本几何体和实物原型。

专题1：三视图方法总结及例题（解析版）一.空间几何体的三视图正视图：光线从几何体的前面向后面正投影得到的投影图；反映了物体的高度和长度 侧视图：光线从几何体的左面向右面正投影得到的投影图；反映了物体的高度和宽度 俯视图：光线从几何体的上面向下面正投影得到的投影图。

反映了物体的长度和宽度 三视图中反应的长、宽、高的特点：“长对正”，“高平齐”，“宽相等”二.空间几何体的直观图斜二测画法的基本步骤：①建立适当直角坐标系xOy （尽可能使更多的点在坐标轴上） ②建立斜坐标系'''x O y ∠，使'''x O y ∠=450（或1350） ③画对应图形在已知图形平行于X 轴的线段，在直观图中画成平行于X ‘轴，且长度保持不变；在已知图形平行于Y 轴的线段，在直观图中画成平行于Y ‘轴，且长度变为原来的一半； 直观图与原图形的面积关系：42S ⋅=原图形直观图S一，切割法例1．某几何体的三视图如图所示，则该几何体的体积是（ ）A．20B．24C．18D．16【答案】A【分析】由三视图还原出该几何体的直观图，如图所示，该几何体是一个直三棱柱去掉一个三棱锥得到的，然后计算体积即可【详解】解：由几何体的三视图还原出该几何体的直观图，如图所示．该几何体是一个直三棱柱去掉一个三棱锥得到的．由题中数据可得三棱柱的体积为1344=242⨯⨯⨯，截去的三棱锥的体积为4，故该几何体的体积是20．故选：A【点睛】此题考查由三视图求几何体的体积，需熟记锥体的体积公式，属于基础题.切割法规律总结：1、还原到常见几何体中2、实线当面切，虚线背后切3、切完后对照三视图进行检验二，三点交汇法例2某三棱锥的三视图如图所示，如果网格纸上小正方形的边长为1，则该三棱锥的体积为( )A．4B．8C．12D．24【答案】A【分析】由三视图还原几体何体，可知该几何体是从长为4，宽为4，高为3的长方体中截得（如图），直接由三棱锥的体积公式可得答案.【详解】由三视图还原几体何体如图，三棱锥D ABC-是从长为4，宽为4，高为3的长方体中截得，所以11423432D ABCV-=⨯⨯⨯⨯=故选：A【点睛】此题考查由三视图求多面体的体积，关键是由三视图还原几何体，属于中档题. 三点交汇法规律：三线交汇得顶点，各顶必在其中选多顶可能用不完，个中取舍是关键:三、拔高法例3：3某几何体的三视图如图所示，则该几何体的表面积是（ ）A ．424+B ．228+C ．428+D ．12【答案】B【分析】 由三视图可得此几何体为如图所示的四棱锥，然后求出各个面的面积即可【详解】解：由三视图可得此几何体为如图所示的四棱锥E ABCD -，由题可得，2AB BC CD AD CE =====,22DE BE ==，所以该几何体的表面积为112222222282222⨯+⨯⨯⨯+⨯⨯⨯=+， 故选：B拔高法规律总结：1.标出俯视图所有结点，画出俯视图对应的直观图2.由主、侧视图的左中右找出被拔高的点.四、去点法例4：某四棱锥的三视图如图所示，则该四棱锥的体积是（）A．6B．12C．24D．36【答案】B【分析】由三视图可得原图，结合原图，利用四棱锥的体积公式即可得解.【详解】原图如图所示，可得1334=123V=⨯⨯⨯，故选：B.【点睛】本题考查了三视图，考查了利用三视图画直观图，同时考查了锥体的体积公式，属于基础题.去点法规律：画立方体删多余点连剩余点六字真言：先去除、再确定针对练习1．一个四棱锥的三视图如图所示，其正视图和侧视图为全等的等腰直角三角形，俯视图是边长为2的正方形，则该几何体的表面积为( )A．4B．23C．23＋2D．6【答案】C【分析】首先把几何体进行转换，进一步求出几何体的高，最后求出侧视图的面积．【详解】根据几何体的三视图，转换为几何体为：2的正方形，故底面的对角线长为2.所以四棱锥的高为12×2＝1，故四棱锥的侧面高为h22212⎛⎫+⎪⎪⎝⎭6则四棱锥的表面积为164222322S=⨯+=.故选C.【点睛】本题考查的知识要点：三视图和几何体的转换，几何体的体积公式和面积公式的应用，主要考查学生的运算能力和转化能力，属于基础题型．2．某几何体的三视图如下图，若该几何体的所有顶点都在一个球面上，则该球面的表面积为（ ）A ．4πB ．283πC ．443πD ．20π【答案】B【解析】 由三视图可知，几何体是一个三棱柱，几何体的底面是边长为2 的等边三角形，侧棱长为2 ，三棱柱的两个底面中心的中点与三棱柱的顶点的连线就是半径，2227(3)133r =⨯+= ，球的表面积为27284433r πππ=⨯= ，故选B. 点睛：三视图问题的常见类型及解题策略(1)由几何体的直观图求三视图．注意正视图、侧视图和俯视图的观察方向，注意看到的部分用实线表示，不能看到的部分用虚线表示．(2)由几何体的部分视图画出剩余的部分视图．先根据已知的一部分三视图，还原、推测直观图的可能形式，然后再找其剩下部分三视图的可能形式．当然作为选择题，也可将选项逐项代入，再看看给出的部分三视图是否符合．(3)由几何体的三视图还原几何体的形状．要熟悉柱、锥、台、球的三视图，明确三视图的形成原理，结合空间想象将三视图还原为实物图．3．如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度为（ ）A．25B．26C．42D．43【答案】C【分析】依据多面体的三视图，画出它的直观图并放入棱长为4的正方体中，求出最长的棱长为AB可得答案．||【详解】依据多面体的三视图，画出它的直观图，如图所示；在棱长为4的正方体中，四面体ABCD就是满足图中三视图的多面体，其中A、B点为所在棱的中点，所以，四面体ABCD最长的棱长为22AB+=||4442故选：C．【点睛】方法点睛：本题考查由三视图还原几何体，考查学生空间想象能力，由三视图画出直观图的步骤和思考方法：1、首先看俯视图，根据俯视图画出几何体地面的直观图；2、观察正视图和侧视图找到几何体前、后、左、右的高度；3、画出整体，然后再根据三视图进行调整．4．已知某几何体的三视图如图所示，则该几何体最长的棱长为（）A ．3B ．6C ．5D ．3【答案】B【分析】 画出直观图，然后计算出最长的棱长.【详解】画出三视图对应的几何体的直观图如下图所示四棱锥P ABCD -.1AB BC CD AD ====，22112PA =+=，2221113PB =++=，22125PD =+=，2221216PC =++=.所以最长的棱长为6.故选：B【点睛】本小题主要考查三视图，属于基础题.5．某三棱锥的三视图如图所示，如果网格纸上小正方形的边长为1，则该三棱锥的体积为( )A．4B．8C．12D．24【答案】A【分析】由三视图还原几体何体，可知该几何体是从长为4，宽为4，高为3的长方体中截得（如图），直接由三棱锥的体积公式可得答案.【详解】由三视图还原几体何体如图，三棱锥D ABC-是从长为4，宽为4，高为3的长方体中截得，所以11423432D ABCV-=⨯⨯⨯⨯=故选：A【点睛】此题考查由三视图求多面体的体积，关键是由三视图还原几何体，属于中档题.6．如图，网格纸上小正方形边长为1，粗线是一个棱锥的三视图，则此棱锥的表面积为（）A ．442+B ．262+C ．332+D ．8 【答案】A【分析】由三视图还原棱锥的直观图，即可求棱锥的表面积. 【详解】由已知三视图，可得：此棱锥ABCD 的直观图如下图所示：ABD △和CBD 都是直角边为2和2ABC 和ADC 均是腰长为2的等腰直角三角形，所以其表面积为21122222244222S =⨯⨯⨯⨯⨯=+.故选：A.【点睛】本题考查了根据三视图求几何体的表面积，空间想象能力，属于基础题.7．一个几何体的三视图如图示，则这个几何体的体积为（ ）A．3a B．33aC．36aD．356a【答案】D【分析】试题分析：由三视图可知该几何体为正方体去掉一角，其直观图如图缩小，正方体的体积，去掉的三棱锥的体积，因此组合体的体积，故答案为D．考点：由三视图求几何体的体积．8．已知某几何体的三视图如图所示，则该几何体的各个面中，面积的最大值为（）A ．12B ．32C ．5D ．102【答案】B【分析】根据三视图，画出原图，根据原图，判断各个面的面积大小，即可得解.【详解】如图：棱锥P ABC -即为所求图形， 5PC PA ==2AC =，1AB BC ==所以△PAC 面积为32， 而△PBC ，△PAB ，△ABC 的面积分别为551222，，， 故△PAC 的面积最大，故选：B.【点睛】本题考查了立体几何的三视图，本题所用方法是利用长方体的割补进行还原原图，是解三视图的一个重要方法，考查了空间想象能力和空间感，计算量不大，属于中档题.9．一个正三棱柱的三视图如图所示，则这个三棱柱的表面积为（ ）A ．()2123cm +B ．()2103cm +C ．()21023cm+ D ．()21223cm +【答案】D【分析】 由三视图可知，该正三棱柱的底面是边长为2cm 的正三角形，高为2cm ，根据面积公式计算可得结果.【详解】正三棱柱如图，有2AB BC AC ===，1112AA BB CC ===，三棱柱的表面积为122322312232⨯⨯+⨯⨯=+故选：D【点睛】本题考查了根据三视图求表面积，考查了正三棱柱的结构特征，属于基础题.10．一个空间几何体的正视图和侧视图都是边长为2的正方形，俯视图是一个圆，那么这个几何体的表面积为（ ）A ．3B ．5πC ．4πD ．6π【答案】D【分析】 根据三视图可知几何体为圆柱体，由已知条件得底面直径2r 和高h 都为2，即可求圆柱体表面积.【详解】由题意知：几何体为底面直径2r 和高h 都为2的圆柱体，∴表面积2226S rh r πππ=+=，故选：D【点睛】本题考查了由几何体三视图求表面积，应用了圆柱体表面积的求法，属于简单题. 11．如图，网格纸上小正方形的边长为1，粗实线及粗虚线画出的是某多面体的三视图，则该多面体的表面积为（ ）A ．735+B ．725+C ．11352+D ．11252+ 【答案】A【解析】 分析：通过三视图可知，该多面体为棱长为2的正方体切割而成的四棱锥O ABCD -，A D 、为棱的中点，再计算该四棱锥各面面积之和即可．详解：根据三视图可知，该几何体为四棱锥O ABCD -，由棱长为2的正方体切割而成． 底面ABCD 为矩形，22=21+2=25ABCD S ⨯ 211===2=222OCD OBC SS S 正方形⨯ 1==52OAD ABCD S S易得5,3,22AB OA OB ===由余弦定理2223(22)(5)2cos 22322OAB +-∠==⨯⨯，得4OAB π∠= 12322322OAB S ∴=⨯⨯⨯= 四棱锥的表面积255223735S =++⨯+=+故选A ．点睛：（1）当已知三视图去还原成几何体时，首先根据三视图中关键点和视图形状确定几何体的形状，再根据投影关系和虚线明确内部结构，最后通过三视图验证几何体的正确性．（2）表面积计算中，三角形的面积要注意正弦定理和余弦定理的运用．12．一个几何体的三视图如图所示，则该几何体的最长棱长为（ ）A ．22B ．25C ．26D ．42【答案】C【分析】 将三视图还原直观图，即可找到最长的棱，计算其长度即可.【详解】由题意得：该几何体的直观图是一个四棱锥11 A BCC B -如图所示.其中1AC 为最长棱.由勾股定理得222142226AC =++=.故选：C【点睛】 本题主要考查三视图，将三视图还原直观图是解决本题的关键，属于简单题.13．如图，网格纸上小正方形的边长为1，粗线画出的是某三棱锥的三视图，则该三棱锥的体积为（ ）A ．18B ．14C ．23D ．16【答案】C【分析】观察三视图并将其“翻译”成直观图，要注意三视图的三要素“高平齐，长对正，宽相等”，还要特别注意实线与虚线以及相同图形的不同位置对几何体直观图的影响.【详解】如图所示，三棱锥D ABC -即为所求，正方体的棱长都是2，B 点到底面DAC 的距离是2，所以 11121223323D ABC ADC V S h -=⨯=⨯⨯⨯⨯=. 故选：C.【点睛】 本题利用空间几何体的三视图重点考查学生的空间想象能力和抽象思维能力.14．某几何体的三视图如图所示，则该几何体的体积为（ ）A ．23πB ．πC ．43πD ．2π【答案】A【分析】由三视图可知该几何体为一个圆柱内挖去两个与圆柱同底的半球，由圆柱体积减去两个半球体积可得．【详解】由三视图可知该几何体为一个圆柱内挖去两个与圆柱同底的半球，所以该几何体的体积V V =柱－2V⨯半球231421221233πππ=⨯⨯-⨯⨯⨯= 故选：A ．【点睛】本题考查三视图，考查几何体的体积，解题关键是由三视图得出几何体的结构．15．某几何体的三视图如图，则几何体的体积为A．8π﹣16B．8π+16C．16π﹣8D．8π+8【答案】A【解析】根据三视图恢复原几何体为两个底面为弓形的柱体，底面积为一个半圆割去一个等腰直角三角形，其面积为221422422ππ⋅-⨯⨯=-，高为4，所以柱体体积为()424π-=816π-.选A【点睛】由于正视图和侧视图均为矩形，所以原几何体为柱体，底面为两个弓形，所以原几何体是由圆柱截得的，三视图问题是近些年高考必考题，根据三视图恢复原几何体，数据要根据“长对正、高平齐，宽相等”的原则，标清几何体中线段的长度，利用面积或体积公式计算.16．某几何体的三视图如图所示，则该几何体的体积为（ ）A ．8B ．83C ．163D ．16【答案】B【分析】 由三视图画出其直观图，再根据锥体的体积公式计算可得；【详解】解：由三视图可知，该几何体是一个竖放的四棱锥（有一条侧棱PA 垂直于底面ABCD ），其直观图如图所示：四棱锥P ABCD -的底面是直角梯形ABCD （上底为1BC =，下底为3AD =，高为2AB =），四棱锥的高是2PA =，所以直角梯形ABCD 的面积为()()132422ABCD BC AD AB S +⨯+⨯===直角梯形，所以该四棱锥P ABCD -的体积为11842333P ABCD ABCD V S PA -=⨯⨯=⨯⨯=直角梯形． 故选:B ．【点睛】本题考查由三视图求直观图的体积，属于基础题.17．棱长为2的正方体被一平面截成两个几何体，其中一个几何体的三视图如图所示，那么该几何体的体积是（）A．B．4 C．D．3【答案】B【详解】试题分析：如图，阴影平行四边形表示截面，可见这个截面将正方体分为完全相同的两个几何体，则所求几何体的体积即是原正方体的体积的一半，122242V=⨯⨯⨯=.考点：1.三视图；2.正方体的体积18．某几何体的三视图如图所示，则该几何体的表面积为（）A ．5252++B ．2552++C ．552++D ．525++【答案】D【分析】 依题意，由三视图得到直观图，再求出四棱锥的表面积即可；【详解】 解：由三视图可得如下直观图则SA ⊥面ABCD ，ABCD 为矩形，且2SA =，2AB =，1AD =，所以12222SAB S =⨯⨯=，12112SAD S =⨯⨯=，122ABCD S =⨯=，22121252SCD S =⨯+=22112222SCB S =⨯+=所以表面积为552故选：D【点睛】本题考查由三视图求几何体的表面积，属于基础题.走进高考1，2014年全国普通高等学校招生统一考试理科数学（全国Ⅱ卷）如图，网格纸上正方形小格的边长为1（表示1cm ）,图中粗线画出的是某零件的三视图，该零件由一个底面半径为3cm ，高为6cm 的圆柱体毛坯切削得到，则切削掉部分的体积与原来毛坯体积的比值为（ ）A ．1727B ．59C ．1027D ．13【答案】A【详解】因为加工前的零件半径为3，高为6，所以体积154V π=，又因为加工后的零件，左半部为小圆柱，半径为2，高4，右半部为大圆柱，半径为3，高为2，所以体积2161834V πππ=+=，所以削掉部分的体积与原体积之比为5434105427πππ-=，故选A. 考点：本小题主要考查立体几何中的三视图，考查同学们的空间想象能力.2，2015年全国普通高等学校招生统一考试理科数学（新课标Ⅱ）如图,已知A ，B 是球O 的球面上两点，∠AOB ＝90°，C 为该球面上的动点，若三棱锥O －ABC 体积的最大值为36，则球O 的表面积为( )A ．36πB ．64πC ．144πD ．256π【答案】C【解析】如图所示，当点C位于垂直于面的直径端点时，三棱锥的体积最大，设球的半径为，此时，故，则球的表面积为，故选C．考点：外接球表面积和椎体的体积．3，2014年全国普通高等学校招生统一考试理科数学（新课标Ⅰ）如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度为（）A．63B．6C．62D．4【答案】B【详解】由正视图、侧视图、俯视图形状，可判断该几何体为四面体，且四面体的长、宽、高均为4个单位，故可考虑置于棱长为4个单位的正方体中研究，如图所示，该四面体为D ABC -，且4AB BC ==, 42AC =,25DB DC ==,2(42)46DA =+=，故最长的棱长为6，选B ．4，2015年全国普通高等学校招生统一考试理科数学（新课标Ⅱ）一个正方体被一个平面截去一部分后，剩余部分的三视图如右图，则截去部分体积与剩余部分体积的比值为（ ）A ．B ．C ．D ．【答案】D【解析】试题分析：设正方体的棱长为1，由三视图判断，正方体被切掉的部分为三棱锥，∴正方体切掉部分的体积为111111326⨯⨯⨯⨯=，∴剩余部分体积为15166-=，∴截去部分体积与剩余部分体积的比值为15． 故选D ．考点：由三视图求体积5，2015年全国普通高等学校招生统一考试理科数学（新课标Ⅰ）圆柱被一个平面截去一部分后与半球（半径为r ）组成一个几何体，该几何体三视图中的正视图和俯视图如图所示.若该几何体的表面积为16 + 20π，则r=（ ）A ．1B ．2C ．4D ．8【答案】B【解析】【详解】【分析】 由几何体三视图中的正视图和俯视图可知，截圆柱的平面过圆柱的轴线，该几何体是一个半球拼接半个圆柱， ∴其表面积为：22222111142222542222r r r r r r r r r πππππ⨯+⨯+⨯⨯+⨯+⨯=+ ， 又∵该几何体的表面积为16+20π，∴22541620r r ππ+=+ ，解得r=2，本题选择B 选项.点睛：三视图的长度特征：“长对正、宽相等，高平齐”，即正视图和侧视图一样高、正视图和俯视图一样长，侧视图和俯视图一样宽．若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，要注意实、虚线的画法．6，2016年全国普通高等学校招生统一考试理科数学（新课标3卷）如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的表面积为（）A．B．C．90D．81【答案】B【解析】【详解】试题分析：解：由已知中的三视图可得：该几何体是一个以俯视图为底面的斜四棱柱，其底面面积为：3×6=18，前后侧面的面积为：3×6×2=36，左右侧面的面积为：，故棱柱的表面积为：．故选：B．点睛：本题考查的知识点是由三视图，求体积和表面积，根据已知的三视图，判断几何体的形状是解答的关键，由三视图判断空间几何体（包括多面体、旋转体和组合体）的结构特征是高考中的热点问题.7，2016年全国普通高等学校招生统一考试理科数学（新课标2）如图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为（）A．B．C．D．【答案】C【解析】试题分析：由三视图分析可知，该几何体的表面积为圆锥的表面积与圆柱的侧面积之和。

第二十九章 投影与视图29.2 三视图课程标准课标解读1.会画直棱柱、圆柱、圆锥、球的主视图、左视图、俯视图，能判断简单物体的视图，并会根据视图描述简单的几何体。

2.了解直棱柱、圆锥的侧面展开图，能根据展开图想象和制作模型。

3.通过实例，了解上述视图与展开图在现实生活中的应用。

理解和掌握三视图的基本概念，能够画出棱柱、圆柱、圆锥、球的主视图，能够正确判断简单物体的三视图。

知识点01 三视图1.三视图有关的概念(1)视图：从某一方向观察一个物体时，所看到的平面图形叫作物体的一个视图。

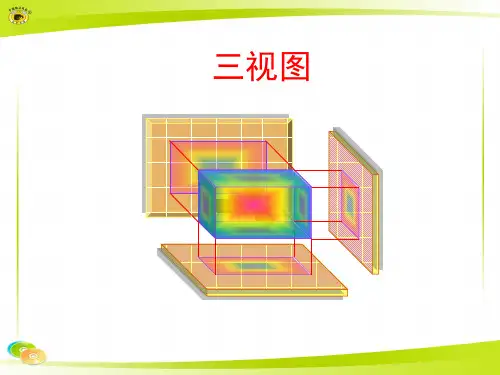

(2)三视图：从3个互相垂直的方向观察物体，在正面内得到的由前向后观察物体的视图，叫作主视图；在水平面内得到的由上向下观察物体的视图，叫作俯视图；在侧面内得到的由左向右观察物体的视图，叫作左视图。

【微点拨】(1)视图的本质就是正投影；物体的主视图，等同于一束平行光线自物体的前方向后方照射，在正面投影面上得到的正投影；俯视图、左视图类似。

(2)三视图中的各视图，分别从不同方向表示物体的形状，三者结合能够较全面地反映物体的形状. 2. 三视图之间的关系三视图的摆放一般是，主视图在左上方，它下方应是俯视图，左视图在右边.在物体的三视图中，主视图可反映出物体的长和高，俯视图可反映出物体的长和宽，左视图可反映出物体的高和宽.【微点拨】三视图中，主视图与俯视图表示同一物体的长；主视图与左视图表示同一物体的高；左视图与俯视图表示同一物体的宽.【即学即练1】如图所示的几何体，其主视图是（ ）目标导航知识精讲A．B．C．D．知识点02 画三视图1.画几何体的三视图画一个几何体的三视图时，先观察几何体，判断出从3个方向看几何体得到的平面图形，即三视图；然后把三视图按照一定位置画出来。

画三视图时，一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，被其他部分遮挡而看不见的画成虚线，不能漏掉。

【微点拨】三视图的画法必须符合以下规律：长对正，高平齐，宽相等.2.根据三视图确定几何体形状不仅要会画简单几何体的三视图，还应会根据一个几何体的三视图确定几何体的形状。

5.2视图一、选择题（本题包括15个小题.每小题只有1个选项符合题意）1. 下列立体图形，俯视图是正方形的是（）A. B. C. D.2. 如图是一个圆台，它的主视图是（）A. B. C. D.3. 下列几何体，正视图是矩形的是（）A. B. C. D.4. 某几何体的三视图如图，则此几何体是（）A. 圆锥B. 圆柱C. 长方体D. 四棱柱5. 如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A. 主视图改变，左视图改变B. 俯视图不变，左视图不变C. 俯视图改变，左视图改变D. 主视图改变，左视图不变6. 如图的几何体是由一些正方体组合而成的立体图形，则这个几何体的俯视图是（）A. B. C. D.7. 如图，该几何体的左视图是（）A. B. C. D.8. 如图的几何体是由一个圆柱体和一个长方形组成的，则这个几何体的俯视图是（）A. B. C. D.9. 如图的三视图所对应的几何体是（）A. B. C. D.10. 一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图，则这张桌子上碟子的总数为（）A. 11B. 12C. 13D. 1411. 小红在观察由一些相同小立方块搭成的几何体时，发现它的主视图、俯视图、左视图均为如图，则构成该几何体的小立方块的个数有（）A. 3个B. 4个C. 5个D. 6个12. 一个几何体的三视图如图，则这个几何体是（）A. 三棱锥B. 三棱柱C. 圆柱D. 长方体13. 如图，该几何体的主视图是（）A. B. C. D.14. 由4个相同的小立方体搭成的几何体如图，则它的主视图是（）A. B. C. D.15. 下列四个几何体：其中左视图与俯视图相同的几何体共有（）A. 1个B. 2个C. 3个D. 4个二、填空题（本题包括11个小题）16. 写出一个在三视图中俯视图与主视图完全相同的几何体______．17. 如图，在一次数学活动课上，张明用17个边长为1的小正方形搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要______个小立方体，王亮所搭几何体的表面积为______．18. 由一些大小相同的小正方体搭成的几何体的主视图和俯视图如图，则搭成该几何体的小正方体最多是______个．19. 如图是一个长方体的三视图（单位：cm），根据图中数据计算这个长方体的体积是______．20. 已知圆柱按如图的方式放置，其左视图的面积为48，则该圆柱的侧面积为______．三、解答题（本题包括5个小题）21. 有一个几何体的形状为直三棱柱，如图是它的主视图和左视图．（1）请补画出它的俯视图，并标出相关数据；（2）根据图中所标的尺寸（单位：厘米），计算这个几何体的全面积．22. 如图是七个棱长为1的立方块组成的一个几何体，画出其三视图并计算其表面积．23. 如图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出这个几何体的主视图和左视图．24. 一个几何体的三视图如图，求这个几何体的侧面积？25. 某工厂要加工一批茶叶罐，设计者给出了茶叶罐的三视图，如图，请你按照三视图确定制作每个密封罐所需钢板的面积．（单位：毫米）答案一、选择题1. 【答案】B【解析】因为圆柱从上面看是圆，所以A错误；因为立方体从上面看是正方形，所以B正确；因为三棱锥从上面看是三角形，所以C错误；因为圆锥从上面看是圆，所以D错误；故选：B．考点：几何体的三视图2. 【答案】B【解析】从几何体的正面看可得等腰梯形，故选B．3. 【答案】B【解析】A．球的正视图是圆，故此选项错误；B．圆柱的正视图是矩形，故此选项正确；C．圆锥的正视图是等腰三角形，故此选项错误；D．圆台的正视图是等腰梯形，故此选项错误；故选B．考点：简单几何体的三视图．4.【答案】B【解析】∵主视图和左视图都是长方形，∴此几何体为柱体．∵俯视图是一个圆，∴此几何体为圆柱，故选B．点睛：根据三视图的主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析可知几何体的名称．5. 【答案】D【解析】将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．【考点】简单组合体的三视图．6. 【答案】A【解析】从上面看易得左侧有2个正方形，右侧有一个正方形．故选A．【考点】简单组合体的三视图．7. 【答案】B【解析】从左边看分成两列，左边一列有3个小正方形，右边有1个小正方形，故选B．8. 【答案】C【解析】根据俯视图是从上面看得到的图形，可得：从上面看外边是一个矩形，里面是一个圆.故选C．考点：简单组合体的三视图．9. 【答案】B【解析】从主视图可判断A错误；从俯视图可判断C、D错误．故选B．10. 【答案】B【解析】从俯视图可得：碟子共有3摞，结合主视图和左视图，可得每摞碟子的个数，相加可得答案．由俯视图可得：碟子共有3摞，由几何体的主视图和左视图，可得每摞碟子的个数，如下图,故这张桌子上碟子的个数为3+4+5=12个，故选：B．考点：由三视图判断几何体．11. 【答案】B【解析】从俯视图发现有3个立方体，从左视图发现第二层最多有1个立方块，则构成该几何体的小立方块的个数有4个；故选B．考点：由三视图判断几何体．12. 【答案】B【解析】根据三视图的知识，正视图为两个矩形，左视图为一个矩形，俯视图为一个三角形，故这个几何体为直三棱柱.根据图中三视图的形状，符合条件的只有直三棱柱，因此这个几何体的名称是直三棱柱．故选B．13.【答案】D【解析】根据主视图是从正面看到的图形，因此可知从正面看到一个长方形，但是还得包含看不到的一天线（虚线表示），因此第四个答案正确．故选D考点：三视图14. 【答案】A【解析】几何体的主视图有2列，每列小正方形数目分别为2，1.故选A．考点：三视图15. 【答案】B【解析】正方体左视图、俯视图都是正方形，左视图与俯视图相同；球左视图、俯视图都是圆，左视图与俯视图相同；圆锥左视图、俯视图分别是三角形、有圆心的圆，左视图与俯视图不相同；圆柱左视图、俯视图分别是长方形、圆，左视图与俯视图不相同；即同一个几何体的左视图与俯视图相同的几何体共有2个．故选B．考点：简单几何体的三视图．二、填空题16. 【答案】球或正方体【解析】主视图、俯视图是分别从物体正面和上面看，所得到的图形．球的俯视图与主视图都为圆；正方体的俯视图与主视图都为正方形．故答案为：球或正方体（答案不唯一）．考点：简单几何体的三视图．17. 【答案】 (1). 19 (2). 48【解析】首先确定张明所搭几何体所需的正方体的个数，然后确定两人共搭建几何体所需的正方体的个数，求差即可.∵王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体，∴该长方体需要小立方体4×32=36个，∵张明用17个边长为1的小正方形搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×（9+7+8）=48，故答案为19，48．考点：由三视图判断几何体．18. 【答案】11【解析】综合主视图和俯视图，该几何体的底面最多应该有3+2=5个小正方体，第二层最多有3个小正方体，第三层最多有3个小正方体，因此组成这个几何体的小正方体最多块数是5+3+3=11个．故答案为11．点睛：本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．19. 【答案】24【解析】该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为．故答案为：24．20. 【答案】48π【解析】先由左视图的面积=底面直径×高，得出底面直径，再根据侧面积=底面周长×高即可求解．设圆柱的高为h，底面直径为d，则dh=48，解得d=，所以侧面积为：π•d•h=π××h=48π．故答案为48π．考点：简单几何体的三视图．三、解答题21. 【答案】（1）图形见解析（2）120【解析】（1）观察图形可知，俯视图是一个长8宽3的长方形，据此画出图形即可；（2）先根据勾股定理得到斜边长为10厘米，再根据表面积=3个长方形的面积+2个三角形的面积，列出算式计算即可求解．解：(1)如图所示；(2)由勾股定理得斜边长为10厘米，S底＝×8×6＝24(平方厘米)，S侧＝(8＋6＋10)×3＝72(平方厘米)，S全＝72＋24×2＝120(平方厘米)．答：这个几何体的全面积是120平方厘米．22. 【答案】28【解析】（1）主视图有3列，每列小正方形数目分别为1，2，1；左视图有3列，每列小正方形数目分别为2，2，1；俯视图有3列，每列小正方形数目分别为1，3，1，依此画出图形即可求解；（2）分别求得各个方向看的表面积，再相加即可求得几何体的表面积．解：作图如下：表面积S=（4×2+5×2+5×2）×（1×1）=28×1=28．23. 【答案】图形见解析【解析】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，2，3，左视图有3列，每列小正方形数目分别为1，3，2．据此可画出图形．解：如图所示：点睛：本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．24. 【答案】6π【解析】先根据三视图判断出几何体的形状，求出直径和高，再根据圆柱的侧面积公式进行计算即可．解：根据三视图可得：这个几何体是圆柱，∵圆柱的直径为2，高为3，∴侧面积为2×1 2 ×2×3π=6π．答：这个几何体的侧面积是6π．点睛：此题考查了由三视图判断几何体，关键是根据三视图求出圆柱的直径和高；用到的知识点是长方形的面积公式、圆的周长公式．25. 【答案】20000π毫米2【解析】从三视图可以得出，主视图以及侧视图都是一个矩形，俯视图为一个圆形，则可得出该几何体是一个圆柱．解：由三视图可知茶叶罐的形状为圆柱体，并且茶叶罐的底面直径2R为100毫米，高H为150毫米，∵每个密封罐所需钢板的面积即为该圆柱体的表面积，∴S表面积===(毫米2)，故制作每个密封罐所需钢板的面积为毫米2．考点：1．由三视图判断几何体；2．圆柱的计算．。

简单几何体的三视图1．（2016•重庆校级模拟）如图所示，该几何体的主视图是（）A．B．C．D．【考点】简单几何体的三视图．【分析】主视图是从物体前面看所得到的图形，依此即可求解．【解答】解：观察图形可知，该几何体的主视图是．故选：D．【点评】本题考查了简单几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2．（2016•邵阳县一模）如图，下面几何体的俯视图不是圆的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】俯视图是从几何体的正面看所得到的视图，分别找出四个几何体的俯视图可得答案．【解答】解：A、正方体的俯视图是正方形，故此选项符合题意；B、球的俯视图是圆形，故此选项不符合题意；C、圆锥的俯视图是圆形，故此选项不符合题意；D、圆柱的俯视图是圆形，故此选项不符合题意；故选：A．【点评】此题主要考查了简单几何体的三视图，关键是掌握俯视图是从几何体的正面看所得到的视图．3．（2015•巴彦淖尔）如图所示的几何体的左视图是（）A．B．C．D．【考点】简单几何体的三视图．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：从左向右看，得到的几何体的左视图是中间无线条的矩形．故选D．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．4．（2015•攀枝花）如图所示的几何体为圆台，其俯视图正确的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】俯视图是从物体上面看，所得到的图形．【解答】解：从几何体的上面看所得到的图形是两个同心圆，故选：C．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．5．（2015•邵阳）如图，下列几何体的左视图不是矩形的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】根据左视图是从物体左面看所得到的图形，分别得出四个几何体的左视图，即可解答．【解答】解：A、圆柱的左视图是矩形，不符合题意；B、圆锥的左视图是等腰三角形，符合题意；C、三棱柱的左视图是矩形，不符合题意；D、长方体的左视图是矩形，不符合题意．故选：B．【点评】本题主要考查简单几何体的三视图；考查了学生的空间想象能力，属于基础题．6．（2015•钦州）下列几何体中，主视图是圆的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】分别分析四个选项的主视图，从而得出主视图是圆的几何体．【解答】解：A、正方体的主视图是正方形，故A错误；B、球的主视图是圆，故B正确．C、三棱柱的几何体是矩形，故C错误；D、圆锥的主视图是等腰三角形，故D错误．故选B．【点评】本题考查了简单几何体的三视图，重点考查学生的思考能力和对几何体三种视图的空间想象能力．7．（2015•安顺）下列立体图形中，俯视图是正方形的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】俯视图是从物体上面看，所得到的图形．【解答】解：A、圆柱的俯视图是圆，故此选项错误；B、正方体的俯视图是正方形，故此选项正确；C、三棱锥的俯视图是三角形，故此选项错误；D、圆锥的俯视图是圆，故此选项错误；故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．8．（2015•黔西南州）下面几个几何体，主视图是圆的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】分别判断A，B，C，D的主视图，即可解答．【解答】解：A、主视图为正方形，故错误；B、主视图为圆，正确；C、主视图为三角形，故错误；D、主视图为长方形，故错误；故选：B．【点评】本题考查了几何体的三视图，解决本题的关键是得出各个几何体的主视图．9．（2015•安徽）下列几何体中，俯视图是矩形的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】根据简单和几何体的三视图判断方法，判断圆柱、圆锥、三棱柱、球的俯视图，即可解答．【解答】解：A、俯视图为圆，故错误；B、俯视图为矩形，正确；C、俯视图为三角形，故错误；D、俯视图为圆，故错误；故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．10．（2015•丽水）由4个相同的小立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．【考点】简单几何体的三视图．【分析】主视图有2列，每列小正方形数目分别为2，1．【解答】解：几何体的主视图有2列，每列小正方形数目分别为2，1，故选A．【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．11．（2015•荆门）下面四个几何体中，俯视图为四边形的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】俯视图是指从物体上面看，所得到的图形．【解答】解：A、圆柱的俯视图是圆；B、三棱锥的俯视图是三角形；C、三棱柱的俯视图是三角形；D、正方体的俯视图是四边形．故选D．【点评】本题考查了几何体的三种视图，掌握定义是关键．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．12．（2015•南通）下面四个几何体中，俯视图是圆的几何体共有（）A．1个B．2个C．3个D．4个【考点】简单几何体的三视图．【分析】根据俯视图是从上面看所得到的图形判断即可．【解答】解：从上面看，三棱柱的俯视图为三角形；圆柱的俯视图为圆；四棱锥的俯视图是四边形；球的俯视图是圆；俯视图是圆的几何体共有2个．故选：B．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．13．（2015•娄底）如图，正三棱柱的主视图为（）A．B．C．D．【考点】简单几何体的三视图．【分析】根据正三棱柱的主视图是矩形，主视图中间有竖着的实线，即可解答．【解答】解：正三棱柱的主视图是矩形，主视图中间有竖着的实线．故选：B．【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．14．（2015•台州）下列四个几何体中，左视图为圆的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】四个几何体的左视图：圆柱是矩形，圆锥是等腰三角形，球是圆，圆台是等腰梯形，由此可确定答案．【解答】解：因为圆柱是矩形，圆锥是等腰三角形，球是圆，圆台是等腰梯形，故选D【点评】主要考查立体图形的左视图，关键是几何体的左视图．15．（2015•徐州）下列四个几何体中，主视图为圆的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】找出从正面看，主视图为圆的几何体即可．【解答】解：主视图为圆的为，故选B【点评】此题考查了简单几何体的三视图，解决此类图的关键是由三视图得到立体图形．16．（2015•湘潭）下面四个立体图形中，三视图完全相同的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】根据三视图的概念求解．【解答】解：A、主视图、左试图是矩形，俯视图是圆，故A错误；B、主视图、左视图、俯视图都是圆，故B正确；C、主视图、左视图都是三角形，俯视图是圆，故C错误；D、主视图、俯视图都是矩形，左视图是三角形，故D错误；故选：B．【点评】本体考查了简单几何体的三视图，从正面看得到的视图是主视图，从左边看得到的视图是左视图，从上面看得到的视图是俯视图．17．（2015•莱芜）下列几何体中，主视图和左视图都为矩形的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】分别写出各几何体的主视图和左视图，然后进行判断．【解答】解：A、主视图和左视图都为圆，所以A选项错误；B、主视图和左视图都为矩形的，所以B选项正确；C、主视图和左视图都为等腰三角形，所以C选项错误；D、主视图为矩形，左视图为圆，所以D选项错误．故选B．【点评】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．记住常见的几何体的三视图．18．（2015•柳州）如图是小李书桌上放的一本书，则这本书的俯视图是（）A．B．C．D．【考点】简单几何体的三视图．【分析】根据几何体的俯视图的概念：俯视图是从上向下看得到的图形进行解答即可得到答案．【解答】解：根据俯视图的概念可知，几何体的俯视图是A图形，故选：A．【点评】本题考查的是几何体的三视图，掌握主视图、左视图和俯视图分别是从前向后、从左向右和从上向下看所得的图形是解题的关键，19．（2015•黄石）下列四个立体图形中，左视图为矩形的是（）A．①③B．①④C．②③D．③④【考点】简单几何体的三视图．【分析】根据左视图是分别从物体左面看，所得到的图形，即可解答．【解答】解：长方体左视图为矩形；球左视图为圆；圆锥左视图为三角形；圆柱左视图为矩形；因此左视图为矩形的有①④．故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．20．（2015•南充）如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）A．B．C．D．【考点】简单几何体的三视图．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：根据主视图的定义，可得它的主视图为：，故选：A．【点评】本题考查三视图的有关知识，本题只要清楚了解各个几何体的三视图即可求解．21．（2015•资阳）如图是一个圆台，它的主视图是（）A．B．C．D．【考点】简单几何体的三视图．【分析】主视图是从物体正面看，所得到的图形．【解答】解：从几何体的正面看可得等腰梯形，故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．22．（2015•德州）某几何体的三视图如图所示，则此几何体是（）A．圆锥B．圆柱C．长方体D．四棱柱【考点】简单几何体的三视图．【分析】根据三视图的主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析可知几何体的名称．【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱，故选：B．【点评】此题考查了由三视图判断几何体，用到的知识点为：由主视图和左视图可得几何体是柱体，椎体还是球体，由俯视图可确定几何体的具体形状．23．（2015•成都）如图所示的三视图是主视图是（）A．B．C．D．【考点】简单几何体的三视图．【分析】根据原图形得出其主视图，解答即可．【解答】解：A、是左视图，错误；B、是主视图，正确；C、是俯视图，错误；D、不是主视图，错误；故选B【点评】此题考查三视图，关键是根据图形得出其三视图．24．（2015•呼伦贝尔）下列几何体中主视图、左视图、俯视图都相同的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】找出每个几何体的三视图，即可做出判断．【解答】解：几何体中主视图、左视图、俯视图都相同的是，故选B【点评】此题考查了简单几何体的三视图，找出几何体的三视图是解本题的关键．25．（2015•泰安）下列四个几何体：其中左视图与俯视图相同的几何体共有（）A．1个B．2个C．3个D．4个【考点】简单几何体的三视图．【分析】左视图、俯视图是分别从物体左面和上面看，所得到的图形．【解答】解：正方体左视图、俯视图都是正方形，左视图与俯视图相同；球左视图、俯视图都是圆，左视图与俯视图相同；圆锥左视图、俯视图分别是三角形、有圆心的圆，左视图与俯视图不相同；圆柱左视图、俯视图分别是长方形、圆，左视图与俯视图不相同；即同一个几何体的左视图与俯视图相同的几何体共有2个．故选B．【点评】本题考查了简单几何体的三视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．26．（2015•乐山）下列几何体中，正视图是矩形的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】主视图是从物体正面看，所得到的图形．【解答】解：A、球的正视图是圆，故此选项错误；B、圆柱的正视图是矩形，故此选项正确；C、圆锥的正视图是等腰三角形，故此选项错误；D、圆台的正视图是等腰梯形，故此选项错误；故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．27．（2015•乌鲁木齐）在下列的四个几何体中，其主视图与俯视图相同的是（）A．圆柱B．圆锥C．三棱柱D．球【考点】简单几何体的三视图．【分析】根据主视图、俯视图是分别从物体正面和上面看，所得到的图形进行分析．【解答】解：A、圆柱主视图是矩形，俯视图是圆，不符合题意；B、圆锥主视图是三角形，俯视图是圆，不符合题意；C、正三棱柱的主视图是矩形，俯视图是正三角形，不符合题意；D、球的主视图与俯视图都是圆，符合题意；故选：D．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．28．（2015•郴州）下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】分别分析四个选项的主视图、左视图、俯视图，从而得出都是正方体的几何体．【解答】解：A、正方体的主视图、左视图、俯视图都正方形，符合题意；B、圆柱的主视图、左视图都是矩形、俯视图是圆，不符合题意；C、圆锥主视图、左视图都是等腰三角形，俯视图是圆和圆中间一点，不符合题意；D、球的主视图、左视图、俯视图都是圆，不符合题意．故选A．【点评】本题考查了简单几何体的三视图、学生的思考能力，关键是掌握几何体三种视图的空间想象能力．29．（2015•湘西州）下列几何体中，主视图、左视图、俯视图完全相同的是（）A．球B．圆锥C．圆柱D．长方体【考点】简单几何体的三视图．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，找到主视图、左视图和俯视图完全相同的选项即可．【解答】解：A、球的主视图、左视图与俯视图均是圆形，故本选项符合题意；B、圆锥的主视图和左视图是相同的，都为一个三角形，但是俯视图是一个圆形，故本选项不符合题意；C、圆柱的主视图和左视图都是矩形，但俯视图也是一个圆形，故本选项不符合题意；D、长方体的主视图和左视图是相同的，都为一个长方形，但是俯视图是一个不一样的长方形，故本选项不符合题意．故选A．【点评】本题考查的是简单几何体的三视图，考查常见立体图形的三视图和学生的空间想象能力．解决本题的关键是找到几何体的三视图，掌握完全相同的含义．30．（2015•张家界）下列四个立体图形中，它们各自的三视图有两个相同，而另一个不同的是（）A．①②B．②③C．②④D．③④【考点】简单几何体的三视图．【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形解答即可．【解答】解：球的三视图都是圆，①不正确；正方体的三视图都是正方形，②不正确；圆柱的主视图和左视图是矩形，俯视图是圆，③正确；圆锥的主视图和左视图是三角形，俯视图是圆，④正确，故选：D．【点评】本题考查的是几何体的三视图，理解主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题的关键．1．（2015•东海县一模）其主视图不是中心对称图形的是（）A．B．C．D．【考点】简单几何体的三视图；轴对称图形．【分析】先找出各个几何体的主视图，再根据中心对称图形的定义判断即可．【解答】解：A、圆柱的主视图是长方形，是中心对称图形；B、圆锥的主视图是等腰三角形，不是中心对称图形；C、球的主视图是圆，是中心对称图形；D、正方体的主视图是正方形，是中心对称图形．故选：B．【点评】本题考查了简单几何体的三视图以及中心对称图形，先找出各个几何体的主视图，再根据中心对称图形的定义判断．2．（2015秋•南京期末）下列几何体中，正视图、左视图和俯视图完全相同的是（）A．圆锥B．长方体C．圆柱D．正方体【考点】简单几何体的三视图．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：A、圆锥的正视图为三角形，左视图为三角形，俯视图为含有直径的圆，故本选项错误；B、长方体的正视图为矩形，左视图为矩形，俯视图为矩形，但三个矩形的形状不一样，故本选项错误；C、圆柱的正视图为矩形，左视图为距形，俯视图为圆，故本选项错误；D、正方形的正视图为正方形，主视图为正方形，俯视图为正方形，故本选项正确；故选D．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，俯视图是从物体的上面看得到的视图，左视图是从物体的左面看得到的视图，考查了学生细心观察能力，属于基础题．3．（2015•蓟县一模）一个几何体如图所示，则该几何体的三视图正确的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】根据几何体的形状，从三个角度得到其三视图，即可得出答案．【解答】解：从正面看应该是实线分成的三个矩形，左视图应该是个矩形，俯视图是一个梯形．故选D．【点评】此题主要考查了画三视图的知识；用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形．4．（2015•无锡校级一模）我们从不同的方向观察同一物体时，可能看到不同的图形．则从正面、左面、上面观察都不可能看到长方形的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．依此找到从正面、左面、上面观察都不可能看到长方形的图形．【解答】解：A、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；C、主视图为等腰梯形，左视图为等腰梯形，俯视图为圆环，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．故选C．【点评】本题重点考查了三视图的定义考查学生的空间想象能力．5．（2015•潮阳区一模）在下面的四个几何体中，它们各自的左视图与主视图不一样的是（）A．正方体B．长方体C．圆柱D．圆锥【考点】简单几何体的三视图．【分析】主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图．分别分析四个选项的左视图和主视图，从而得出结论．【解答】解：A、左视图与主视图都是正方形，故A不符合题意；B、左视图与主视图不相同，分别是正方形和长方形，故B符合题意；C、左视图与主视图都是矩形，故C不符合题意；D、左视图与主视图都是等腰三角形．故D不符合题意．故选：B．【点评】此题主要考查了简单几何体的三视图，同时考查学生的思考能力和对几何体三种视图的空间想象能力．6．（2015•拱墅区二模）下列物体的主视图是圆的是（）A．圆柱B．圆锥C．球D．正方体【考点】简单几何体的三视图．【分析】主视图是从物体的正面看所得到的图形．【解答】解：A、圆柱的主视图是长方形，不合题意，故此选项错误；B、圆锥的主视图是三角形，不合题意，故此选项错误；C、球的主视图是圆形，符合题意，故此选项正确；D、正方体的主视图是正方形，不合题意，故此选项错误；故选：C．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．7．（2015•蒙城县校级模拟）如图所示的几何体中，主视图与左视图不相同的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】根据三视图的基本知识，分析各个几何体的三视图然后可解答．【解答】解：A、圆锥的三视图分别为等腰三角形，等腰三角形，圆，不符合题意；B、圆柱的三视图分别为长方形，长方形，圆，不符合题意；C、球的三视图都是圆，不符合题意；D、三棱柱的三视图分别为长方形，中间带棱的长方形，等边三角形，符合题意．故选D．【点评】本题考查了几何体的三种视图，掌握定义是关键．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．8．（2015•抚顺县四模）下列几何体中，有一个几何体的俯视图的形状与其它三个不一样，这个几何体是（）A．B．C．D．【考点】简单几何体的三视图．【分析】俯视图是从物体上面看，所得到的图形．【解答】解：正方体的俯视图是正方形；圆柱、圆锥、球的俯视图是圆形，故选：A．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．9．（2015•石峰区模拟）下列四个几何体中，主视图与左视图相同的几何体有（）A．1个B．2个C．3个D．4个【考点】简单几何体的三视图．【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．分别分析四种几何体的主视图与左视图，即可求解．【解答】解：①正方体的主视图与左视图都是正方形；②球的主视图与左视图都是圆；③圆锥主视图与左视图都是三角形；④圆柱的主视图和左视图都是长方形；故选：D．【点评】本题考查了简单几何体的三视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．10．（2015•商河县一模）一几何体的主视图、左视图与俯视图都是相同的圆，该几何体是下列几何体中的（）A．B．C．D．【考点】简单几何体的三视图．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：A、六棱柱的主视图是长方形、左视图是长方形、俯视图是正六边形；故本选项错误；B、圆柱的主视图是长方形、左视图是长方形、俯视图是圆形；故本选项错误；C、球的主视图、左视图、俯视图都是圆形；故本选项正确；D、圆锥的主视图是三角形、左视图是三角形、俯视图是圆形；故本选项错误．故选C．【点评】本题考查了简单几何体的三视图，掌握三视图的定义，是熟练解答这类题目的关键，培养了学生的空间想象能力．11．（2015•东台市一模）下列水平放置的四个几何体中，其主视图与俯视图相同的几何体为（）A．①②B．①④C．②④D．③④【考点】简单几何体的三视图．【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【解答】解：①正方体的主视图与俯视图都是正方形；②圆柱主视图是矩形，俯视图是圆；③圆锥主视图是三角形，俯视图是圆；④球的主视图与俯视图都是圆；故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．12．（2015•丰台区二模）下面的几何体中，主视图为三角形的是（）A．B．C．D．【考点】简单几何体的三视图．【分析】主视图是从物体上面看，所得到的图形．【解答】解：A、长方体的主视图是矩形，故此选项错误；B、圆锥的主视图是三角形，故此选项正确；C、圆柱的主视图是矩形，故此选项错误；D、三棱柱的主视图是矩形，故此选项错误，故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．13．（2015•福州模拟）下列水平放置的四个几何体中，主视图与其它三个不相同的是（）。

专题02 三视图要点一、三视图1.三视图的概念（1）视图一个几何体在一个平面上的正投影叫做这个几何体的视图.（2）正面、水平面和侧面用三个互相垂直的平面作为投影面，其中正对我们的面叫做正面，正面下面的面叫做水平面，右边的面叫做侧面.（3）三视图一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图.主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系三视图的位置是有规定的，主视图要在左边，它的下方应是俯视图，左视图在其右边，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.要点诠释：物体的三视图的位置是有严格规定的，不能随意乱放.三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.3.画几何体的三视图画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.几何体上被其他部分遮挡而看不见的部分的轮廓线应画成虚线.要点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.4.由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.要点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.要点二、棱柱1.概念：如图,这样的几何体叫做棱柱，它的上、下两个面叫做底面（△ABC、△A1B1C1互相平行且是全等的三角形），其余各面叫做侧面，相邻侧面的交线叫做侧棱.2.分类：(1)根据棱柱底面多边形的边数，棱柱可分为是三棱柱、四棱柱、五棱柱、……(2)按侧棱与底面是否垂直可分为：①侧棱不垂直于底面的棱柱叫做斜棱柱，如图(1).②侧棱垂直于底面的棱柱叫做直棱柱，如图(2).(3)底面是正多边形的直棱柱叫做正棱柱.一、单选题1．（2020·江苏无锡市·七年级月考）如图是由5个同样大小的正方体摆成的几何体，将正方体①移走后，所得几何体（）A．主视图不变，左视图改变B．主视图不变，左视图不变C．主视图改变，左视图不变D．主视图改变，左视图改变【答案】C【分析】根据正方体①移走前后的几何体作出判断即可．【详解】解：将正方体①移走后，所得几何体如下图所示：则几何体的主视图改变，左视图不变，故选：C．【点睛】本体考查的是立体图形的三视图，知道正方体①移走后，所得几何体的形状是解决本题的关键．2．（2020·山东济南市·济南外国语学校九年级月考）如图所示，正三棱柱的俯视图是( )A．B．C．D．【答案】B【分析】正三棱柱从上面看到的图形即俯视图．【详解】该几何体为水平放置的三棱柱，故俯视图的外部轮廓应为矩形，还有一条可以看到的水平棱（实线），故选：B．【点睛】本题考查了简单几何体的三视图的画法，主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．3．（2020·烟台市实验中学九年级月考）已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的表面积为（）A ．48B ．C ．D ．【答案】D【分析】 观察该几何体的三视图发现该几何体为正六棱柱，然后根据提供的尺寸求得其表面积即可．【详解】观察该几何体的三视图发现该几何体为正六棱柱，其底面边长为2，高为4，所以其表面积为2×4×6+2×12故答案为：．【点睛】本题考查六棱柱的识别及表面积计算，能够根据题图中分析出各边长是解题关键． 4．（2020·太原师范学院附属中学九年级月考）如图所示几何体的俯视图是（ ）A．B．C．D．【答案】D【分析】直接找出从上面看到的图形即可．【详解】解：该几何体的俯视图为，故选：D．【点睛】本题考查几何体的三视图，注意看不到的边要用虚线表示出来．5．（2020·江苏无锡市·南闸实验学校七年级月考）下列四种说法，正确的是（）A．圆柱的侧面是长方形B．射线AB与射线BA表示同一条射线C．两点之间，直线最短D．两点确定一条直线【答案】D【分析】根据几何体的侧面展开图，射线的定义，两点间的距离，直线的性质依次判断.【详解】A、圆柱的侧面展开图是长方形，故该项错误；B、射线AB与射线BA不表示同一条射线，故该项错误；C、两点之间，线段最短，故该项错误；D、两点确定一条直线，故该项正确；故选：D.【点睛】此题考查几何体的侧面展开图，射线的定义，两点间的距离，直线的性质，综合掌握各知识点是解题的关键.二、填空题6．（2021·四川省遂宁市第二中学校）一个几何体的三视图如图所示，则该几何体的体积为________．【答案】【分析】观察三视图可知，这个立体图形是底面为半圆的半个圆柱（如图所示），根据体积等于底面积⨯高计算即可．【详解】解：观察三视图可知，这个立体图形是底面为半圆的半个圆柱（如图所示）．21122V ππ=⨯=， 故答案为：π．【点睛】本题考查三视图，圆柱的体积公式等知识，解题的关键是理解题意，熟练掌握基本知识，属于中考常考题型．7．（2020·无锡市钱桥中学七年级月考）有一个正方体，六个面上分别写有数字1，2，3，4，5，6，如图是我们能看到的三种情况，如果记6的对面数字为a ，2的对面数字为b ，那么a +b 的值为_____．【答案】7【分析】从图形进行分析，结合正方体的基本性质，得到对面的数字，即可求得结果．【详解】一个正方体已知1，4，6，第二个正方体已知1，2，3，第三个正方体已知2，5，6，且不同的面上写的数字各不相同，可求得1的对面数字为5，6的对面数字为3，2的对面数字为4∴a+b=7故答案为：7．【点睛】本题考查正方体相对两个面的数字，根据相邻的面确定出对面上的数字是解题的关键．8．（2020·辽宁锦州市·七年级期中）如图所示，是由一些相同的小立方体搭成的几何体分别从正面、左面、上面看到的该几何体的形状图，那么构成这个立体图形的小正方形有________个．【答案】5【分析】易得这个几何体共有2层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．【详解】解：由从上面看到的图形易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5（个）正方体组成．故答案为5．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案． 9．（2020·广西大学附属中学七年级期中）10个棱长为a cm 的正方体摆放成如图的形状，这个图形的表面积是____________．【答案】2236a cm【分析】先画出这个图形的三视图，从而可得上下面、前后面、左右面的小正方形的个数，再根据正方形的面积公式即可得．【详解】由题意，画出这个图形的三视图如下：则这个图形的表面积是()()22226262636a a cm ⨯+⨯+⨯=， 故答案为：2236a cm ．【点睛】本题考查了求几何体的表面积，正确画出图形的三视图是解题关键．三、解答题10．（2021·全国七年级）如图所示，在平整的地面上，有若干个完全相同的棱长为10cm的正方体堆成的一个几何体．（1）这个几何体由个正方体组成．（2）如果在这个几何体的表面（露出的部分）喷上黄色的漆，则在所有的正方体中，有个正方体只有一个面是黄色，有个正方体只有两个面是黄色，有个正方体只有三个面是黄色．（3）求这个几何体喷漆的面积．【答案】（1）10；（2）1，2，3；（3）面积为3200cm2【分析】（1）根据几何体的形状，可得左列三排，第一排一层，第二排两层，后排三层，中间列两排，每排一层，右列一排，共一层，可得答案；（2）根据几何体的形状，可得小正方体露出表面的个数；（3）根据露出的小正方体的面数，可得几何体的表面积．【详解】解：（1）这个几何体由10个小正方体组成．故答案为：10（2）如果在这个几何体的表面喷上黄色的漆，则在所有的小正方体中，有1个正方体只有一个面是黄色，有2个正方体只有两个面是黄色，有3个正方体只有三个面是黄色．故答案为：1，2，3．（3）露出表面的面一共有32个，32 102=3200，则这个几何体喷漆的面积为3200cm2，【点睛】本题考查了几何体的表面积，小正方体露出面的面积和．11．（2021·四川省遂宁市第二中学校）画出下面立体图形的三视图．【答案】详见解析【分析】根据几何体的三视图，是分别从几何体的正面、左面和上面看物体而得到的图形，分别画出即可．【详解】解：如图所示：【点睛】本题考查了简单组合体的三视图，几何体的主视图、左视图和俯视图，是分别从几何体的正面、左面和上面看物体而得到的图形，考查了学生的空间想象能力．12．（2020·和平县实验初级中学七年级月考）由十个小立方体搭成的几何体的俯视图如图所示，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体的主视图和左视图．【答案】见解析【分析】运用空间想象能力根据俯视图画出主视图和左视图．【详解】解：根据题意，这个几何体的主视图和左视图如下图所示：【点睛】本题考查三视图，解题的关键是运用空间想象能力画三视图．13．（2020·大石桥市周家镇中学九年级月考）如图是由两个长方体组合而成的一个立体图形的三视图，根据图中所示尺寸（单位：mm），计算出这个立体图形的表面积．【答案】200 mm2【分析】首先根据三视图得到两个长方体的长，宽，高，在分别表示出每个长方体的表面积，最后减去上面的长方体与下面的长方体的接触面积即可．【详解】根据三视图可得：上面的长方体长4mm，高4mm，宽2mm①下面的长方体长8mm，宽6mm，高2mm①∴立体图形的表面积是：4×4×2+4×2×2+4×2+6×2×2+8×2×2+6×8×2-4×2=200①mm2①①故答案为200 mm2①【点睛】此题主要考查了由三视图判断几何体以及求几何体的表面积，根据图形看出长方体的长，宽，高是解题的关键．14．（2020·广东茂名市·七年级月考）用若干个完全相同的小正方体搭成一个几何体，当从正面、上面看这个几何体时，得到的图形如图，问:在这个几何体中，小正方体的个数最多是多少？最少是多少？【答案】最多5个；最少4个【分析】从正面看时，图形左列最多有2个小正方体，右列有1个正方体，将小正方体可能的个数分别标记在从上面看的图形上.【详解】解：根据已知可得，在从上面看到的图形中，各位置上小正方体的个数最多时如图D1-3（1），各位置上小正方体的个数最少时如图D1-3(2)由图（1）可知，这个几何体中有5个小正方体；由图（2）可知，这个几何体中有4个小正方体，即在这个几何体中，小正方体的个数最多是5，最少是415．（2020·焦作市第十七中学七年级月考）如图，已知一个几何体的主视图与俯视图，求该几何体的体积.(π取3.14,单位: cm )【答案】40048【分析】根据三视图得到几何体上半部分是圆柱,下半部分是长方体,分别计算体积相加即可解题.【详解】解：由几何体的主视图和俯视图，可以想象出该几何体由两部分组成：上部是一个圆柱，底面直径是20cm ，高是32cm ；下部是一个长方体，长、宽、高分别是30cm ，25cm ，40cm ，所以该几何体的体积为23203.14()3230254040048(cm )2⨯⨯+⨯⨯=. 【点睛】主视图是在物体正面从前向后观察物体得到的图形；俯视图是站在物体的正面从上向下观察物体得到的图形；左视图是在物体正面从左向右观察到的图形,掌握三视图的定义是解题关键.。
