仪表控制系统成套供货要求1、供方对设备本体保护及控制装置负有配合的责任,供方供货范围内的检测仪表、控制设备和被控设备可控性满足自动化投入率10％的要求;2、供方提供完整的资料,并以书面形式详细说明对测量、控制、联锁、保护等方面的要求,提供详细的运行参数,报警值及保护动作值;3、供方提供的仪控设备、控制系统及安装附件等都要详细说明其规格、型号、安装地点、接口尺寸、连接方式、插入深度、用途及制造厂家等信息,特殊检测装置提供安装使用说明书;4、在确定设备及材料的类型及尺寸时,应将环境条件及工艺条件的影响考虑在内,例如温度、压力、湿度、振动、气蚀、腐蚀、障碍物、空气杂质和腐蚀性药品;在必要的地方应采取冷却或加热等措施;5、现场仪表、变送器等应保持连续运行,除非特殊要求,环境温度在-25～65℃范围内变化时,测量仪表应保持它的精度等级;6、如果环境不要求更高的防护,对现场仪表通常采用的防护等级一般为IP65IEC529; 如果会接触易爆炸气体,设备或控制回路必须满足所在危险区域的防爆要求;7、所有的仪表、组件、变送器、转换器等都应有表示位号和用途的铭牌,仪表位号编制在开工会上确定;8、所有的就地仪表、变送器在运输前应在工厂内进行标定在量程范围内,最少五点,提供每台仪表的标定校核记录;9、所有仪表设备必须带产品检验合格证书、产品使用说明书进口产品必须带中文说明书、产地证明等证件;在单体设备包装上注明其用途及主要参数,如量程等;流量检测装置必须带机加工图纸、计算书等资料;10、供方将其提供的仪表及控制设备连到供方提供的接线盒/箱或现场控制盘上,所有模拟接口信号是4～20mA标准信号热电偶及热电阻除外,开关量仪表输出触点为无源接点,容量为 20VAC 3A/20VDC1A;1、控制盘柜的要求：1配供的控制盘、柜为安装在它们内部或上面的设备提供环境保护;控制柜的防护等级满足环境要求,放置在控制室及电子设备间的设备将为IP32,其它为IP54;放置在相临位置的控制盘、柜尺寸要统一,详细要求在技术澄清会/开工会讨论后确定;2控制盘、柜内所有组件的布置和安装应符合国家标准;接触器、继电器选用Schneider,配电回路保护组件采用Schneider、AB空气开关,操作按钮、开关、信号灯选用 Schneider产品;3控制、信号回路连接用线为铜芯绝缘线,最小截面不小于2;所有导线应牢固的加紧,设备端子均有标字牌;4对外引接电缆均经过端子排,每排端子排留有15%的备用端子,采用 PhoenixUT 系列螺钉接线端子产品,交流、直流端子颜色不同,且端子排分开设置;5所有柜体需着色部分的颜色均为浅灰色,色标号为RAL7035,底座颜色均为深灰色,色标号为RAL702;6配电设备的结构应保证工作人员的安全,且便于运行、维护、检查、监视、检修和试验;7每台箱体上应有一块永久性附贴的防锈铭牌,它的字迹清晰可读,其上应标明：制造厂名称和商标、型号、名称和出厂序号、使用参数、防护等级、出厂日期等; 12、进出现场仪表盘柜的电缆连接应采用防爆密封接头;现场电缆均需穿管敷设,现场仪表采用防爆挠性管连接,特殊仪表另定;13、仪表及其附件、自控装置及其附件供货范围；包括所有设备清单、备件清单、培训、服务和有关图纸资料等;14、提供用于安装和调试设备用的特殊仪器、仪表和专用工具清单;15、供货方应提供详细的供货范围明细及单价;16、详细设计规定参见:有限公司10万吨/年联碱工程自控专业设计技术统一规定;17、推荐生产厂商及型号生产厂商及型号艾默生：DeltaV系统霍尼韦尔：ExperionPKSR30系统 AB公司:AC80FieldControler系统横河公司：CentumCS英维思：Foxboro生产厂商 ROCKWEL公司：ControlLogix SIEMENS公司：S7-30,S7-40 MITSUBISHI 公司：生产厂商英维思：Triconex HIMA-PaulHildebrandtGmbH横河公司/GTI工业自动化主要仪表生产厂商其它计量单位测量单位采用国际单位制SI计量标准;自然条件见本工程设计基础资料统一规定; 2自动化水平1 各装置应根据各装置规模、流程特点、产品质量、工艺操作要求来确定其自动化水平;原则上应符合技术先进、安全可靠、经济合理、运行稳定及操作方便的要求,选用先进、可靠、经济的仪表设备和控制系统,满足工艺操作及自动控制的要求,确保装置高效、连续、可靠地运行,并在稳定生产、优化操作指标、确保生产安全、自动开停车等方面应作妥善处理;主要工艺装置的自动化水平应在总体院协同下与承担该工艺装置的设计单位及用户共同商定;2 采用DCS系统对全厂生产装置进行监控,考虑组建现场总线系统并按总线系统的枝术要求选用相应的现场仪表设备,特殊仪表可另外考虑;3 各装置采用的DCS系统应预留与网络通讯的接口,支持现行主流通信协议如TCP/IP等;4 重要装置的紧急停车和安全联锁系统由独立设置的紧急停车系统ESD实现;5 测量控制点的设置除满足本装置控制要求外,还必须根据各级计量、成本核算的需要设置必要的计量点,各装置的进出物料及水、气、汽计量精度应符合本行业有关规定的要求;6 电气系统与DCS系统之间的信息交换采用OPC协议来实现,根据工艺需要现场参与重要控制的电机、马达等电气设备的电机电流、开停状态等主要相关运行参数在DCS系统上实现,正常状态下的紧急停车在DCS系统上完成;对关键设备的联锁停车则采用硬接点方式;7成套设备如大型风机、压缩机、冰机、离心机、自动包装机自带的控制系统应具有支持统一通信协议ProfibusDP、ModbusEtherNet、 ModbusRTU的功能,运行参数通过通信协议在DCS系统上显示,并可通过DCS系统进行机组操作; 3仪表和控制系统选型原则1 所选仪表及控制设备是先进的、可靠的、适用的,可以保证工艺装置配长期、安全生产和操作;2 所采用的DCS将是国外着名厂商产品,并且该产品DCS在同类型或类似的装置有较好的使用业绩,并具有升级的可靠保证;3 现场仪表立足于国内采购,重要的和特殊场合的仪表采用进口产品;4 除就地控制、指示或特殊仪表外,现场变送器一般采用HART智能型仪表,控制阀采用气动执行机构,HART智能型电气阀门定位器;5控制阀的工作气源压力一般不低于G,最大不超过G;6所有现场仪表为全天候型,防护等级一般应为IP65或更高;7变送器,转换器等均应带现场数字显示表头,带有用于组态校验、现场零点和量程调整按键;8对于远距离传输信号可考虑采用远传I/O系统,通信协议ProfibusDP、ModbusEtherNet、Modbus RTU;9现场仪表的材质满足工艺介质和现场环境条件的要求; 4仪表选型温度仪表1单独的就地指示采用双金属温度计,刻度盘直径一般为10m ,精度级;重要就地显示又集中控制的采用一体式测温组件;2需要集中检测的工艺参数的测温组件,温度较高时采用热电偶镍铬-镍硅 K分度0-130℃ ±℃或±％t,温度较低时采用热电阻分度号为Pt10,三线制,必要时采用防振技术;3重要控制联锁点和震动较大的控制点采用双支防震测温组件;热电阻实际电阻值对分度表标称电阻值以温度表示的允许偏差A：±+|±|℃；B：±+|±|℃4测温组件保护套管材质根据工艺介质的特性选取,一般采用整体钻孔不锈钢的保护管,有特殊要求的,按需要选用;对有腐蚀性的工艺介质根据需要采用不同材质保护管;在工艺管道、设备上安装的测温组件,连接形式一般采用法兰式,连接法兰一般应为DN40.除非工艺介质有特殊要求,一般采用ANSI316不锈钢的保护管;压力仪表1就地压力指示仪表根据不同工况选用全不锈钢弹簧管压力表、膜盒压力表;对于易发生堵塞及强腐蚀性场合,选用全不锈钢隔膜压力表,隔膜材料根据工艺介质情况选用,对有腐蚀性的工艺介质根据需要采用不同材质衬套,泵出口就地压力测量选用全不锈钢耐震压力表;压力表至少应为 ANSI304不锈钢,压力表刻度盘直径一般为10m .精度为级,连接螺纹;2集中压力检测采用智能型压力变送器,带HART协议接口,而且配有输出指示表,精度等级不低于±%, 变送器接触介质部件的材料应根据使用条件选用,至少应为 ANSI316不锈钢,对于结晶、腐蚀、高粘度场合,采用法兰远传压力变送器,膜片材质根据需要选用,变送器安装在现场仪表保温保护箱内;流量仪表1对于蒸汽等对压力、温度变化影响较大的流体流量测量一般选用孔板锥形流量计配差压变送器孔板可采用拔插式,节流装置、取压短管、根部截止阀材质一般为ANSI316不锈钢,特殊要求时根据介质确定;2电磁流量计用于导电性流体、强腐蚀性或含有固体颗粒的导电液体的流量测量;一般选用法兰、分体式,分体式的变送器安装在现场仪表保护箱内,电极材料和衬里材料按需要选用;3对容易结晶/凝结的流体一般采用低压蒸汽夹套保温远传金属转子流量计;4对高压、大口径的场合采用靶式流量计5对需要进行计量和成本核算的流体采用高精度流量仪表,固体物料计量采用电子皮带称;物位仪表1 集中液位测量一般选用导波雷达液位计或磁致伸缩液位计,集中物位测量根据工艺介质选用不同物位仪表;2 对于各类贮罐的测量,选用雷达液位计;3 对于腐蚀性、易结晶的介质采用超声波液位计或隔膜密封型液位双法兰变送器;调节阀1调节阀的选用根据工况,分别选用单座阀、旋塞阀、高性能蝶阀、迷宫阀、偏心旋转阀、或V型调节球阀;2控制阀阀体材质等于或高于工艺管道的材料等级,阀内件材质根据介质情况确定;调节阀一般为法兰连接,法兰等级和连接面等于或高于工艺管道规格;阀芯的流量特性为等百分比、线性或快开;3对大口径、低压差介质采用高性能蝶阀,连接方式为夹持式;4对高压差、易闪蒸的场合采用迷宫阀5高温或深冷场合,采用相应的高温阀和深冷阀;6特殊工况场合采用针对性强的特殊调节阀;7通常情况下采用气动薄膜执行机构,特殊情况下采用气动活塞式,在气源故障条件下,调节阀应处于过程安全位置;8调节阀的全部附件随调节阀成套提供包括电气阀门定位器,空气过滤减压阀及不锈钢气源管和管件,电磁阀等；电磁阀24VDC供电,阀门定位器带智能 HART协议,接收 4～20mADC标准信号;开关阀1开关阀的执行机构一般为气动弹簧复位型,并带阀位开关和电磁阀;2开关阀一般采用金属硬密封切断球阀;3开关阀阀体材质等于或高于工艺管道的材料等级;阀内件材质根据介质情况确定;阀座一般采用金属硬密封阀座,泄漏等级为 v级,特殊情况下如剧毒等泄漏等级为VI级;阀与工艺管道采用法兰连接,法兰等级和连接面等于或高于工艺管道规格;阀体材料等于或高于工艺管道的材料等级;智能电动执行器进口免开盖调试的智能一体化电动执行机构,含动力控制装置或伺服放大器：1输入信号：4-20mADC2位置信号：4-20mADC3负载电阻：0-250Ω4输入电阻：250Ω5死区：≤30μА连续可调6终端限位整定范围：下限0-10％,上限80-10％7保护动作电流整定：80 μА-8mADC4-20mA8阻尼特性：≤3次半周期9电源电压：380V±15％AC10环境温度：-25～70℃11防护等级：IP67分析仪表根据工艺要求,采用不同的分析仪表对介质进行在线连续分析,如:电导率分析仪、红外线气体分析仪,气相色谱仪、氧量分析器等;对气体在线分析仪选用时应考虑完整的预处理装置; 5控制系统控制系统1DCS系统为开放型系统,考虑现场总线型控制系统,应具有过程拉制连续控制和离散控制、操作、显示记录、报警、逻辑运算、制表打印、信息管理、与上位机通讯、系统组态以及自诊断等基本功能;2 DCS的通讯应符合IE 802的有关协议,并采WINDOWS20/WINDOWSXPSP3以上操作系统;3对DCS最基本要求为控制单元的CPU为1:1冗余,DCS的电源和通讯总线均按1:1冗余设置,总线耦合器1：1冗余设置,重要.IO控制点1：1冗余;系统在硬件有故障的情况下,应仍能继续正常运行;安全联锁系统1安全联锁系统ESD的设计将按照一旦装置发生故障时,将起到安全保护的原则进行;在系统故障或电源故障情况下,安全联锁系统将使关键设备或装置处于安全状态下;2在可能的情况下,一次组件一般是直接传感器,例如温度开关、压力开关、液位开关等;在工艺变量不能直接传感的情况下,将采用间接的检测开关;3用于启动联锁的一次接点,在装置正常工艺条件下将是闭合的,一旦断开,将启动连锁程序,并且将在DCS或ESD上显示和报警;4对于送入DCS的运行,故障、电流、速度信号和接收DCS控制的开、停机、调速、允许开车等信号,一般遵循以下原则,否则应以书面通知并商议; A、对于开关量信号,接点为无源接点,接点容量为2 0VAC3A/20VDC1A,事件发生时接点状态断开; B、模拟信号为4-20mADC;5主装置的正常操作控制和监视由DCS来实现,重要安全联锁保护控制由ESD来实现,停车联锁的状态由DCS监视;辅助生产装置设置岗位控制室,正常操作控制和监视由DCS系统和成套设备自带的控制系统来实现,其中如汽机等装置的安全联锁保护控制由机组综合控制系统ITC完成;报警系统1工艺过程报警在DCS内实现,利用DCS操作站进行声光报警,在打印机上及时打印并存入历史模块,通过键盘确认和消音;2所有报警的一次接点在装置正常操作时将是闭合的,在异常条件下断开;接点为无源接点,接点容量为 20VAC3A/20VDC1A; 6控制室1控制室位置的选择要确保对防爆、防火、防毒的要求,还应考虑处理工艺装置故障时的交通方便,控制室内噪音一般应低于5分贝;2控制室应设在主导风向上风侧;若控制室未能设在主导风向上风侧时,空调系统的吸风口位置应选择在空气洁净处,不应吸入有害气体;3主装置控制室、DCS机柜室、均应设置空调系统,其温湿度及温度的变化率均应符合所采用仪表装置制造厂的要求,一般温度范围为:冬季不小于20℃,夏季不大于31℃；湿度范围为:50%士10%;4室内地板采用防静电地板,并配有事故紧急照明; 7仪表防护1仪表的选型应满足各装置的防腐、防爆、防冲刷要求;2在环境温度下易冻,易堵或粘度大于允许范围的介质,其仪表测量管线及变送器测量室应采取相应的绝热、伴热保温措施;3腐蚀环境下如联碱项目的现场传感器仪表、变送器、转换器外壳材质应考虑选用不锈钢材质;4仪表的防雷接地作妥善处理,DCS,ESD及某些特殊要求的仪表,其接地应符合制造厂要求,应设置自控专用的接地装置; 8安全技术措施设置必要的紧急停车和安全联锁系统ESD及报警系统;各装置的仪表电源由不间断供电电源UPS供电; 9动力供应仪表电源1电气专业送自动切换双路UPS至控制室,仪表主电源负荷按有特殊供电要求的负荷设计,电源质量为 220VAC士5%,50+交流电源,来自电气配电室;2设置双路冗余、白动切换、热备份不间断电源UPS;蓄电池后备时间为30分钟,由UPS对仪表设备和DCS,ESD系统供电;3仪表用电设备的电源类型如下：士10%,50士1Hz一般仪表、分析器等土5%,50士 DCS和安全联锁系统土10%变送器和转换器等4安全联锁系统及其有关的仪表电源应和其它电源分开,本身应有独立的切断开关和熔断器;5仪表供电除了有一个公用的切断开关和熔断器外,还应有各自独立的切断开关和熔断器;6各个装置的仪表供电总容量应按仪表实际总耗电量的~倍计算,一式两份提交各单位电气专业及总体院;7重要装置的供电质量也应考设置报警;仪表气源1全厂设统一的仪表用空气压缩站下称空压站,仪表供气系统压力为;2仪表空气贮罐由空压站统一考虑,各装置不必单独再行设置;3气源总管由管道专业单独敷设至装置区内采用不锈钢管,装置区内的仪表气源由仪表专业敷设至各用气点;4各装置仪表用气量按实际稳态耗气量的总和提交总体院,不另乘系数,空压站的容量由总体院统一考虑;5气动仪表一般要求供气压力为400kPaG,特殊要求的仪表也采用更高的气源压力;6仪表需要采用吹气系统时,应酌情考虑吹气源的故障报警或联锁;伴热1仪表伴热采用蒸汽伴热;由管道专业敷设伴热蒸汽及伴热回水主管线,回水采用密闭排放系统;2联碱系统可采用电伴热;10仪表安装仪表安装连接件的选择应做到质量可靠、型式尽量统一;具体选用原则协商后确定,对于有特殊要求的场合可采用国外优质产品;测量管路1导压管工艺和仪表之间连接的导压管及其材料一般应按下列条件选用,导压管的材料一般应采用316不锈钢,特别情况下可采用符合工艺介质要求的其它材料;导压管一般不超过15m;取压口为DN15,用异径接头转换为Φ14X2,同时应考虑空气或空气+低压蒸汽或空气+水吹洗;使用场合导压管规格导压管材质PN<Φ14X2316<PN<16MPaΦ14X331616MPa<PN<40MPaΦ14X4316PN<含粉尘DN15→Φ14X2316脏污介质、油品Φ14X23162阀门仪表测量管路用阀门压力等级和材质原则上不低于工艺管道的材料等级,阀门型式一般选用外螺纹焊接式截止阀Φ14—Φ14,与设备、工艺管道直接相连时通过法兰盲板后再装一次阀门;3管件仪表测量管路用管件压力等级和材质原则上不低于工艺管道的材料等级;引压管的连接采用对焊连接方式,需分支的场合采用承插焊管件,与内螺纹阀门连接处采用螺纹管件;对温度大于20℃或压力大于的测点仪表管使用的仪表阀门要求采用进口阀门,材质为316S;气源管路1供气总管和至各个仪表气源球阀前的气源管,均为不锈钢管,管件和阀门均为不锈钢;2气源球阀后至各个仪表的气源管、气动信号管均为Φ8X1的316S管,管线采用卡套式连接;3仪表伴热管线一般选用Φ10x1或Φ8X1的316S管;电缆保护管1电缆保护管一般选用镀锌焊接钢管,保护管内径应不小于电缆外径的倍;2保护管在连接或弯头处采用穿线盒;3单根电缆穿管敷设,电缆保护管与现场仪表或现场接线箱之间一般采用全PVC挠性连接管作为过渡连接;仪表配线1在控制室内的仪表之间的接线应敷设在金属或塑料的汇线槽,控制室与现场仪表之间的接线应敷设在机制玻璃钢桥架内,并应与其它电气设备的接线分开;2现场安装的接线盒/箱应为户外式,接线盒/箱防护等级应至少为IP65以上,所有接线端子应打上所连接设备的标记;3单台仪表信号电缆采用单对或多芯屏蔽电缆,接线箱与控制室之间的电缆采用多对式屏蔽电缆;4所有的电缆均采用阻燃型;5屏蔽电缆的屏蔽层在控制室侧单点接地;6电气信号线和电缆的型号规格及使用场合如下:名称型号使用场合现场总线仪表专用电缆用于仪表与 DCS之间的配线电子计算机用屏蔽电缆DJYPVP标称截面：2用于仪表与 DCS之间的配线控制电缆KV用于仪表供电、电磁阀标称截面：2 聚氯乙烯绝缘塑料软线BVR标称截面：222用于仪表盘、柜供电供电箱等2用于仪表盘、柜配线补偿导线1热电偶补偿导线应符合GB4989-85,其型号和种类应与选用的热电偶型号及敷设方式相符;2热电偶补偿导线不能与其它电气或仪表导线管穿在同一根保护管内,在电缆托架上敷设时也应与其它电气线路分开;3热电偶补偿导线的标称截面为;仪表位置和安装1现场仪表应尽可能靠近检测点安装,可安装在设备表面、支架、管道或托架上,并应考虑日常维护、检修的方便;2用于手动操作阀门的测量仪表应安装在手动阀门操作处能看见的地方,自动调节系统就地安装的仪表也应按上述原则安装;1仪表过程接口与仪表连接的管道、容器及设备接口如下,特殊接口除外;仪表接口尺寸及类型使用场合流量■差压型□1/2"焊接■Φ22焊接液位□导波雷达□DN40法兰■2”法兰□差压式□DN25法兰■1/2"NPT□法兰差压式■3”法兰□4”法兰□雷达■3”法兰□4”法兰□浮球液位开关□DN40法兰■1”法兰□超声液位开关□DN40法兰□1”法兰□DN25法兰■3/4"NPT压力■变送器□Φ22焊接■1/2"NPT■隔热压力膜■2”法兰□■法兰式变送器■3”法兰□■压力表□1/2"NPT ■温度■恺装热电阻■螺纹□Gl”螺纹■1”法兰控制阀■法兰□ 焊接□螺纹□12其它本规定如有与国家标准、规范矛盾时,应执行国家标准、规范;。

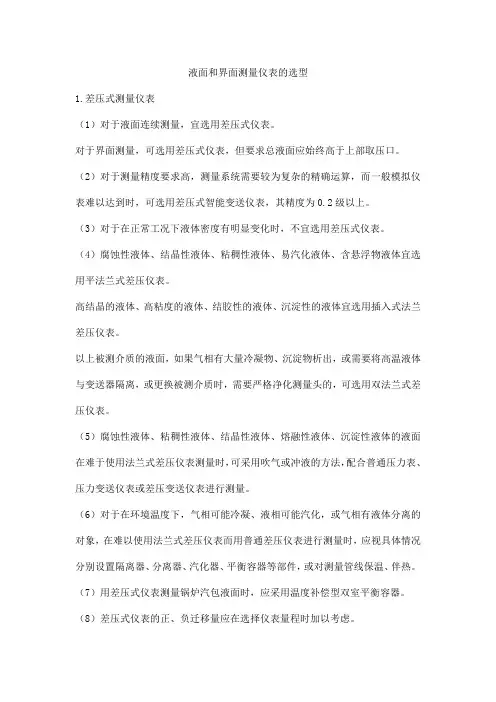

液面和界面测量仪表的选型1.差压式测量仪表（1）对于液面连续测量，宜选用差压式仪表。
对于界面测量，可选用差压式仪表，但要求总液面应始终高于上部取压口。
（2）对于测量精度要求高，测量系统需要较为复杂的精确运算，而一般模拟仪表难以达到时，可选用差压式智能变送仪表，其精度为0.2级以上。
（3）对于在正常工况下液体密度有明显变化时，不宜选用差压式仪表。
（4）腐蚀性液体、结晶性液体、粘稠性液体、易汽化液体、含悬浮物液体宜选用平法兰式差压仪表。
高结晶的液体、高粘度的液体、结胶性的液体、沉淀性的液体宜选用插入式法兰差压仪表。
以上被测介质的液面，如果气相有大量冷凝物、沉淀物析出，或需要将高温液体与变送器隔离，或更换被测介质时，需要严格净化测量头的，可选用双法兰式差压仪表。
（5）腐蚀性液体、粘稠性液体、结晶性液体、熔融性液体、沉淀性液体的液面在难于使用法兰式差压仪表测量时，可采用吹气或冲液的方法，配合普通压力表、压力变送仪表或差压变送仪表进行测量。
（6）对于在环境温度下，气相可能冷凝、液相可能汽化，或气相有液体分离的对象，在难以使用法兰式差压仪表而用普通差压仪表进行测量时，应视具体情况分别设置隔离器、分离器、汽化器、平衡容器等部件，或对测量管线保温、伴热。
（7）用差压式仪表测量锅炉汽包液面时，应采用温度补偿型双室平衡容器。
（8）差压式仪表的正、负迁移量应在选择仪表量程时加以考虑。
2.浮筒式测量仪表（1）对于测量范围在2000mm以内，比密度为0.5～1.5的液体液面连续测量，以及测量范围在1200mm以内，比密度差为0.1～0.5的液体界面连续测量，宜选用浮筒式仪表。
真空对象、易汽化的液体宜选用浮筒式仪表。
就地液位指示或调节宜选用气动浮筒式仪表。
浮筒式仪表必须用于清洁液体。
（2）选用浮筒式仪表，当精度要求较高，信号要求远传时，宜选用力平衡型；当精度要求不高，就地指示或调节时，可选用位移平衡型。
（3）对于开口储槽、敞口储液池的液面测量，宜选用内浮筒；对于在操作温度下不结晶、不粘稠、但在环境温度下可能结晶或粘稠的液体对象，也宜选用内浮筒。

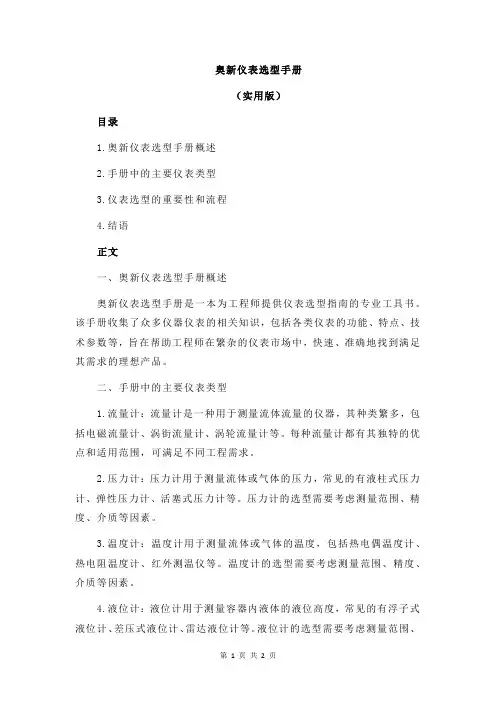

奥新仪表选型手册（实用版）目录1.奥新仪表选型手册概述2.手册中的主要仪表类型3.仪表选型的重要性和流程4.结语正文一、奥新仪表选型手册概述奥新仪表选型手册是一本为工程师提供仪表选型指南的专业工具书。
该手册收集了众多仪器仪表的相关知识，包括各类仪表的功能、特点、技术参数等，旨在帮助工程师在繁杂的仪表市场中，快速、准确地找到满足其需求的理想产品。
二、手册中的主要仪表类型1.流量计：流量计是一种用于测量流体流量的仪器，其种类繁多，包括电磁流量计、涡街流量计、涡轮流量计等。
每种流量计都有其独特的优点和适用范围，可满足不同工程需求。
2.压力计：压力计用于测量流体或气体的压力，常见的有液柱式压力计、弹性压力计、活塞式压力计等。
压力计的选型需要考虑测量范围、精度、介质等因素。
3.温度计：温度计用于测量流体或气体的温度，包括热电偶温度计、热电阻温度计、红外测温仪等。
温度计的选型需要考虑测量范围、精度、介质等因素。
4.液位计：液位计用于测量容器内液体的液位高度，常见的有浮子式液位计、差压式液位计、雷达液位计等。
液位计的选型需要考虑测量范围、精度、介质等因素。
三、仪表选型的重要性和流程1.仪表选型的重要性：正确的仪表选型对于保证工程质量和运行安全具有至关重要的作用。
不合适的仪表可能导致测量数据不准确，进而影响工程的运行、维护和改造。
2.仪表选型流程：首先，需要分析工程需求，明确所需的测量参数和范围；其次，根据需求选择合适的仪表类型；接着，对选定的仪表进行技术参数比较，确定最佳产品；最后，进行实际应用验证，确保所选仪表满足工程需求。
四、结语奥新仪表选型手册为工程师提供了丰富的仪表选型知识和实用指南，是工程师在面对繁杂的仪表市场时，不可或缺的得力助手。
仪表选型需要考虑的因数在工业、化工、生产等各个领域使用仪表已经成为一种常见的现象。
它们的应用范围很广，例如：温度、压力、流量、电气等等，这些应用中需要考虑很多因素。
在选择仪表的时候，应该不仅考虑到技术指标，还有其他因素如：安装环境、型号选择、维护成本等等。
下面将介绍一些需要考虑的因素：技术指标技术指标通常是仪表选型最主要的考虑因素，因为它直接关系到仪表能否满足需求并正常运行。
例如，流量计的量程需求、压力计的精度要求、温控仪的稳定性等等。
因此，在选择仪表之前，必须先明确应用场合的技术指标要求，确保选择的仪表符合要求。
环境条件仪表工作时所处的环境条件包括气候、温度、湿度、粉尘、腐蚀等，这些条件将会对仪表的正常运行产生影响。
例如，有些仪表无法承受高温和腐蚀性液体的作用，需要选择抗腐蚀和高温的型号。
冷藏环境下工作的仪表需要具有低温运行的能力。
另外，如果仪表安装于露天或者满是灰尘的环境中，易产生困难，所以需要选择安装在能保护仪表的罩子里。
信号传输方式和距离在实际应用中，很多仪表需要远程监测，通过传输信号来实现。
因此，在仪表选型时要考虑传输方式（以太网、Modbus等）和距离，以确保信号的稳定传输和无误。
如果要远程监测的距离较远，需要遵循信号传输的规范，以确保信号的准确性。
安装和维护安装和维护也是仪表选型时要考虑的因素。
仪表的安装位置、安装方式、安装材质等对仪表的工作稳定性和准确性都有一定的影响。
原则上，仪表应该在垂直方向上安装，避免受到振动和摩擦力的影响；在维护成本方面，应该考虑到使用周期、维护难易程度和维护成本等，以便选择符合预算的仪表。
总结在仪表的选型过程中，应该尽可能的考虑各种要素，从而选择出合适的仪表。
在这个过程中，应尽可能地注意准确的技术指标、适合的环境条件、可靠的信号传输、合适的维护和完善的售后服务等要素，使其在不同行业及各种工况下发挥最大的作用。
显示、调节仪表的选型显示、调节仪表的选型原则主要有：（1）显示、调节仪表的选型，应符合总的仪表选型原则，并注意到仪表装盘后能监控方便、实用、美观。
（2）仪表电动、气动型式的选择应符合下列要求：①信号传送距离较远（譬如超过100m），或要求信号处理迅速，或运算规律比较复杂，以及要与数据处理或计算机系统联用时，都应选用电动式仪表。
要求功能丰富、操作灵活、精确、高度可靠时，宜选用电动式仪表中带微处理器的智能型仪表，并根据智能化要求的高低，分别选用其中较完善或简易的品种。
对于比较简单的显示、调节系统，可选用一般的数字式仪表或其它简易式电动仪表。
②仪表投资较少、系统简单、技术经济指标（包括增加气源装置的投资等）合理时，可选用气动式仪表。
③就地仪表盘安装的仪表，应考虑环境条件。
对于环境比较恶劣，要求防爆、防腐、防潮等的就地仪表盘，一般可选用气动仪表。
当选用电动式仪表时，这些仪表必须具备相应的防护功能。
（3）仪表功能的选用应符合下列原则：仪表的指示、记录、积算、报警、自动调节、手动操作、自动程序控制等功能，应根据工艺过程的实际需要选用。
对工艺过程影响不大，但需经常监视的变量，宜设指示；变化不频繁，但必须操作的变量，可设手动操作。
对工艺过程影响较大，需随时监控的变量，宜设自动控制。
对需要了解其变化趋势的变量，宜设自动记录。
对可能影响生产或安全的变量，宜设报警。
要求计量或经济核算的变量，宜设积算。
对需要按时间、工况参数等条件作监控的变量，宜设自动程序控制。
需要和智能仪表、程控（PLC）、分散型控制（DCS）和数据处理等计算机系统联网的仪表，应设通讯。
（4）仪表精确度应按工艺过程的要求和变量的重要程度选定。
一般指示的精确度不应低于1级，记录的精确度不应低于1.5级。
（5）仪表刻度或量程示值的使用范围如下：对于0～100％线性刻度的模拟显示仪表，变量的正常值宜使用在刻度为50％～70％的范围，最大值可用到90％，刻度10％以下不宜使用。
压力仪表的选型原则及方法总结一、压力表的选择1、按照使用环境和测量介质的性质选择（1）在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，宜选用密闭式全塑压力表。
（2）稀硝酸、醋酸、氨类及其它一般腐蚀性介质，应选用耐酸压力表、氨压力表或不锈钢膜片压力表。
（3）稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。
其膜片或隔膜的材质，必须根据测量介质的特性选择。
（4）结晶、结疤及高粘度等介质，应选用膜片压力表。
（5）在机械振动较强的场合，应选用耐震压力表或船用压力表。
（6）在易燃、易爆的场合，如需电接点讯号时，应选用防爆电接点压力表。
（7）下列测量介质应选用专用压力表：气氨、液氨：氨压力表、真空表、压力真空表；氧气：氧气压力表；氢气：氢气压力表；氯气：耐氯压力表、压力真空表；乙炔：乙炔压力表；硫化氢：耐硫压力表；碱液：耐碱压力表、压力真空表。
2、精确度等级的选择（1）一般测量用的压力表、膜盒压力表和膜片压力表，应选用1.5级或2.5级。
（2）精密测量和校验用压力表，应选用0.4级、0.25级或0.16级。
3、外型尺寸的选择（1）在管道和设备上安装的压力表，公称直径为φ100mm或φ150m （2）在仪表气动管路及其辅助设备上安装的压力表，公称直径为φ60mm。
（3）安装在照度较低、位置较高以及示值不易观测场合的压力表，公称直径为φ200mm或φ250mm。
4、测量范围的选择（1）测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的2／3～1／3。
（2）测量脉动压力（如：泵、压缩机和风机等出口处压力）时，正常操作压力值应在仪表测量范围上限值的1／2～1／3。
（3）测量高、中压力（大于4MPa）时，正常操作压力值不应超过仪表测量范围上限值的1／2。
5单位及标度（刻度）（1）压力仪表一律使用法定计量单位。
即：帕（Pa）、千帕（kPa）和兆帕（MPa）。
各类仪表的选型(5大类)各类仪表的选型(5大类)目录一、自动化仪表选型的一般原则 (4)1.工艺过程的条件 (4)2.操作上的重要性 (4)3.经济性和统一性 (4)4.仪表的使用和供应情况 (5)二、温度仪表的选型 (5)<一>一般原则 (5)<二>就地温度仪表的选型 (5)三、压力仪表的选型 (10)<一>压力表的选择 (10)<二>变送器、传感器的选择 (12)<三>安装附件的选择 (12)四、流量仪表的选型 (13)<一>一般原则 (13)<二>一般流体、液体、蒸汽流量测量仪表的选型 (14)<三>腐蚀、导电或带固体微粒流量测量仪表的选型 (21)<四>高粘度流体流量测量仪表的选型 (22)<五>大管径流量测量仪表的选型 (24)<六>新型流量测量仪表的选型 (24)<七>粉粒及块状固体流量测量仪表的选型 (25)五、物位仪表的选型 (26)<一>一般原则 (26)<二>液面和界面测量仪表的选型 (27)<三>料面测量仪表的选型 (35)一、自动化仪表选型的一般原则检测仪表（元件）及控制阀选型的一般原则如下：1.工艺过程的条件工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。
2.操作上的重要性各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。
一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。
常用化工仪表选型原则及方法随着现代化工生产的迅猛发展，化工生产规模不断扩大，对于自动化控制的要求也越来越高，自动化控制不仅能够调节生产负荷，调整不正常的工况，还能够保证生产过程的安全性。
而仪表作为化工自动化控制中最基本的单元，在整个控制乃至化工生产中起到了非常重要的作用，仪表的正常工作可以为操作人员提供正确可靠的化工生产运行参数，为操作人员正常运行操作调整和异常生产运行状况进行干预提供参考，还能够提高化工生产装置中控制回路的自动控制率，因为当前化工生产中还主要靠大量操作人员24小时不间断操作，所以仪表的正常稳定运行还能够大幅降低操作人员数量及操作人员的劳动强度。
如果仪表存在故障，那么可能会造成实际运行参数与仪表反馈参数不符，操作人员错误判断，产品不合格，甚至会导致装置进入危险状态，威胁各类人员生命财产安全，破坏自然生态环境，在社会上造成严重负面影响。
因此，化工仪表的正确选型显得尤为重要。
笔者收集相关选型原则和选型方法供各位同仁参考。
一、常见化工检测仪表选型的一般原则：1. 工艺过程的条件工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。
2. 操作上的重要性各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。
一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。
3. 经济性和统一性仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。
为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。
尽量选用同一系列、同一规格型号及同一生产厂家的产品。
四大参数测量仪表的选型和应用1、温度仪表1.1 单位和量程.温度仪表的标度(刻度)单位，应采用摄氏度(℃)。
.温度仪表正常使用温度应为量程的50%一70%，最高测量值不应超过量程的 90%。
1.2 常用检测元件：1 热电偶适用于一般场合;热电阻适用于精确度要求较高、无振动场合;热敏电阻适用于要求测应速度快的场合。
2 采用热电阻温度检测元件时，宜采用Pt100热电阻。
3测量设备或管道的外壁温度，应选用表面热电偶或表面热电阻。
4 测量流动的含固体颗粒介质的温度，应选用耐磨热电偶。
5 下列情况，可选用恺装热电阻、热电偶:a 测量部位比较狭小，测温元件需要弯曲安装;b 被测物体热容量非常小;设备结构复杂;d 对测温元件有快速响应的要求;为节省特殊保护管材料;f 用多点热电偶的场合6 一个测量点需要在两地显示或要求备用或既要控制又要报警联锁时，应选用双支检测元件或二独立安装检测元件。
7 一个测温取源口需要测量多点温度(如触媒层)时，应选用多点(支)式恺装热电偶。
常用的不同检测元件的温度测量范围检测元件名称分度号温度范围(℃)铂热电阻 Pt100 -200一650铬一镍硅热电偶 K 0一 1000铬一康铜热电偶 E 0一750铁一康铜热电偶 J 0一600铂锗一铂锗热电偶 B 0一 16001.3 热电阻、热电偶的连接方式，一般介质的管道上宜选用螺纹连接，亦可选用法兰连接。
1.4 检测元件保护套管材质不应低于相应设备或管道材质。
1.5 温度取源部件在管道上的安装，应符合下列规定:1 与管道相互垂直安装时，取源部件轴线应与管道轴线垂直相交 ;2 在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与工艺管道轴线相重合;3 与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交。
4接线头朝下以防雨水进入5测温元件安装在易受被侧物料强烈冲击的位置，以及当水平安装时其插人深度大于 lm或被测温度大于 700℃时，应采取防弯曲措施。

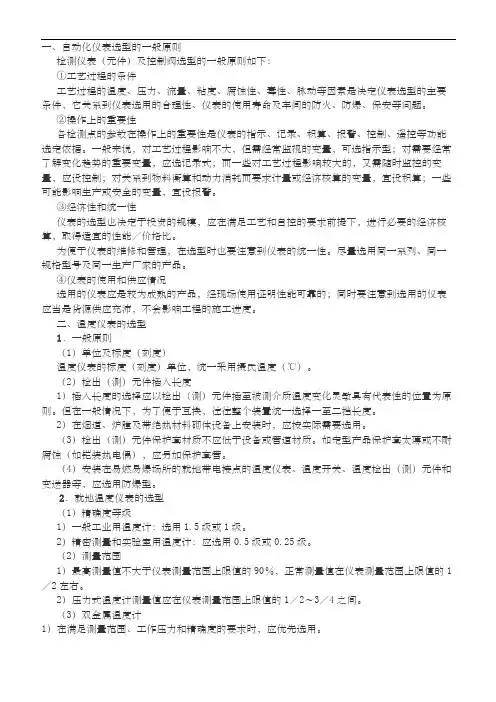

一、自动化仪表选型的一般原则检测仪表（元件）及控制阀选型的一般原则如下：①工艺过程的条件工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。
②操作上的重要性各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。
一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。
③经济性和统一性仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。
为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。
尽量选用同一系列、同一规格型号及同一生产厂家的产品。
④仪表的使用和供应情况选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的；同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。
二、温度仪表的选型1．一般原则（1）单位及标度（刻度）温度仪表的标度（刻度）单位，统一采用摄氏温度（℃）。
（2）检出（测）元件插入长度1）插入长度的选择应以检出（测）元件插至被测介质温度变化灵敏具有代表性的位置为原则。
但在一般情况下，为了便于互换，往往整个装置统一选择一至二挡长度。
2）在烟道、炉膛及带绝热材料砌体设备上安装时，应按实际需要选用。
（3）检出（测）元件保护套材质不应低于设备或管道材质。
如定型产品保护套太薄或不耐腐蚀（如铠装热电偶），应另加保护套管。
（4）安装在易燃易爆场所的就地带电接点的温度仪表、温度开关、温度检出（测）元件和变送器等，应选用防爆型。
2．就地温度仪表的选型（1）精确度等级1）一般工业用温度计：选用1.5级或1级。
仪表设备的选型原则仪表在工业生产过程中，起着对工艺参数进行检测、显示、记录或控制的重要作用。
工艺生产过程的检测是了解和控制工业生产的基本手段，只有在任何时刻都能准确地了解工艺过程的全貌，并进行控制，才能保证生产过程顺利，并以高的生产率、小的消耗生产出合格的产品。
所以，别看仪表不起眼，却是最不可缺少的！今天带大家学习各类仪表的选型，为大家介绍自动化仪表、温度仪表、压力仪表、流量仪表、物位仪表的选型。
一、自动化仪表选型的一般原则检测仪表（元件）及控制阀选型的一般原则如下：1.工艺过程的条件工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。
2.操作上的重要性各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。
一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。
3.经济性和统一性仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。
为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。
尽量选用同一系列、同一规格型号及同一生产厂家的产品。
4.仪表的使用和供应情况选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的；同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。
二、温度仪表的选型<一>一般原则1单位及标度（刻度）温度仪表的标度（刻度）单位，统一采用摄氏温度（℃）。
2检出（测）元件插入长度•插入长度的选择应以检出（测）元件插至被测介质温度变化灵敏具有代表性的位置为原则。
4.1 模块的选择本系统中所选仪表具体参数如下：表4-1 模块选型表序号模块类型型号备注数量1 数显压力变送器WTCYB-5 测量范围宽：0～5KPa～100MPa 12 椭圆齿轮流量变送器HJ-LCB-25C-B工作温度： 0～60℃（防爆型）；60～120℃13 导压式液位变送器TD-24供电：12~36VDC（24VDC）输出：4mA~20mA/0mA~10mA1V~5V/0V~5V（RS485）14 温度变送器SBWZ/R 输入：热电阻Pt100、Cu50、Cu100，PT1000等；15 精密数字压力计HC-YBS-WY（Ⅲ）分辨率: 压力:Min 1Pa16 电接点双金属温度计WSSX-4120-+100℃1IO控制点具体参数如下：表4-2 IO点表和仪器选型表序号名称位号I/O点类型信号类型AI/AO 1 泵后原油压力检测PIC101 AI 4-20mA2 泵后原油压力调节阀PV101 AO 4-20mA3 泵后原油流量就地指示PI111 4-20mA4 泵后原油温度就地指示TI121 4-20mA5 饱和蒸汽流量检测FIC112 AI 4-20mA6 饱和蒸汽流量调节阀FV112 AO 4-20mA7 加热原油出口温度检测TIC122 AI 4-20mA8 加热原油出口温度就地显示TI123 4-20mADI/DO 1 PUMP故障检测DI 1-5V2 PUMP启动状态检测DI 1-5V3 PUMP启动控制DO 1-5V4 PUMP停止状态检测DI 1-5V5 PUMP停止状态控制DO 1-5V各选用仪表的主要特点：（一）数显压力变送器/本安防爆压力变送器型号：WTCYB-5l 测量范围宽：0～5KPa～100MPal 精度高：优于0.1%FSl 稳定性好：优于0.1%FS/年l 31/2位LED显示l 零点、满量程输出可调l 抗电磁干扰设计，适合恶劣使用环境l 防腐性强：316L或陶瓷膜片（二）椭圆齿轮流量变送器（防爆）型号：HJ-LCB-25C-B1）精确度高，受液体粘度变化的影响较小；2）采用无触点发信技术；3）本质安全型防爆，防爆标志：Ex ia Ⅱ CT5国家级仪器仪表防爆安全监督检验站防爆合格证证号 GYB071236 4）基本误差限：士0.5%5）工作温度： 0～60℃（防爆型）；60～120℃6）公称压力： 1.6（铸铁）；3.2（不锈钢）；4.0（铸钢）Mpa7）压力损失： 0.1 Mpa（被测液体粘度在5～15mPa·s范围内，最大流量时的压力损失）8）液体粘度： 2～75mPa?s9）输出波形：矩形波10）电源： 5V DC（防爆型外接安全栅LB960）（三）导压式液位变送器 TD-241、压力形式：表压/绝压/负压2、量程：0~1米~50米3、介质：高温液体粘稠腐蚀性污水4、精度：0.1级 0.2级 0.3级5、供电：12~36VDC（24VDC）6、输出：4mA~20mA/0mA~10mA 1V~5V/0V~5V（RS485）7、负载电阻：R=（U-12.5）/0.02-RD 其中：U为电源电压，RD为电缆内阻8、过载能力：200%FS9、响应时间：《1ms10、接口：投入式一体化11、温度：-20~300℃12、防爆等级：本安型ExiaIICT6（四）温度变送器 SBWZ/R1、输入：热电阻Pt100、Cu50、Cu100，PT1000等；2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性；3、基本误差：±0.2%、±0.5%；4、传送方式：二线制；5、变送器工作电源电压最低12V，最高35V，额定工作电压24V。
一、自动化仪表选型的一般原则检测仪表（元件）及控制阀选型的一般原则如下：①工艺过程的条件工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。
②操作上的重要性各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。
一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。
③经济性和统一性仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。
为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。
尽量选用同一系列、同一规格型号及同一生产厂家的产品。
④仪表的使用和供应情况选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的；同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。
二、温度仪表的选型1．一般原则（1）单位及标度（刻度）温度仪表的标度（刻度）单位，统一采用摄氏温度（℃）。
（2）检出（测）元件插入长度1）插入长度的选择应以检出（测）元件插至被测介质温度变化灵敏具有代表性的位置为原则。
但在一般情况下，为了便于互换，往往整个装置统一选择一至二挡长度。
2）在烟道、炉膛及带绝热材料砌体设备上安装时，应按实际需要选用。
（3）检出（测）元件保护套材质不应低于设备或管道材质。
如定型产品保护套太薄或不耐腐蚀（如铠装热电偶），应另加保护套管。
（4）安装在易燃易爆场所的就地带电接点的温度仪表、温度开关、温度检出（测）元件和变送器等，应选用防爆型。
2．就地温度仪表的选型（1）精确度等级1）一般工业用温度计：选用1.5级或1级。
流量仪表的选型（一）一般原则1、刻度选择仪表刻度宜符合仪表刻度模数的要求，当刻度读数不是整数时，为读数换算方便，也可按整数选用。
（1）方根刻度范围最大流量不超过满刻度的95％；正常流量为满刻度的70％～85％；最小流量不小于满刻度的30％。
（2）线性刻度范围最大流量不超过满刻度的90％；正常流量为满刻度的50％～70％；最小流量不小于满刻度的10％。
2、仪表精确度用作能源计量的流量计，应符合《企业能源计量器具配备和管理通则（试行）》的规定。
（1）用于燃料进出厂结算的计量，±0.1％；（2）用于车间班组、工艺过程的技术经济分析的计量，±0.5％～2％；（3）用于工业及民用水的计量，±2.5％；（4）用于包括过热蒸汽和饱和蒸汽的蒸汽计量，±2.5％；（5）用于天然气、瓦斯及家用煤气的计量，±2.0％；（6）用于重点用能设备及工艺过程控制的油的计量，±1.5％；（7）用于工艺过程控制的其它含能工质（如压缩空气、氧、氮、氢、水等）的计量，±2％。
3、流量单位体积流量用m3/h、l/h；质量流量用kg/h、t/h；标准状态下气体体积流量用Nm3/h（0℃，0.1013MPa）。
（二）一般流体、液体、蒸汽流量测量仪表的选型1、差压式流量计（1）节流装置①标准节流装置一般流体的流量测量，应选用标准节流装置（标准孔板、标准喷咀）。
标准节流装置的选用，必须符合GB2624-8l的规定或国际标准ISO 5167-1980。
如有新的国家标准规定，应执行新规定。
②非标准节流装置符合下列条件者，可选用文丘里管：要求低压力损耗下的精确测量；被测介质为干净的气体、液体；管道内径在100～800mm范围；流体压力在1.0MPa以内。
符合下列条件者，可选用双重孔板：被测介质为干净气体、液体；雷诺数大于（等于）3000、小于（等于））300000范围内。
符合下列条件者，可选1／4圆喷嘴：被测介质为干净气体、液体；雷诺数大于200、小于100000范围内。
料面测量仪表的选型1.电容式测量仪表(1)对于颗粒状物料和粉粒状物料，如：煤、塑料单体、肥料、砂子等料面连续测量和位式测量，宜选用电容式测量仪表。
(2)检测器的延伸电缆应采用屏蔽电缆，或考虑采用防电磁干扰的措施。
2.声波式测量仪表(1)对于无振动或振动小的料仓、料斗内粒度为IOmm以下的颗粒物状料面的位式测量，可选用音叉料位计。
(2)对于粒度为5mm以下的粉粒状物料的料面位式测量，应选用声阻断式超声料位计。
(3)对于微粉状物料的料面连续测量和位式测量，宜选用反射式超声料位计。
反射式超声料位计不宜用于有粉尘弥漫的料仓、料斗的料面测量，也不宜用于表面不平整的料位测量。
3.电阻式(电接触式)测量仪表(1)对于导电性能良好或导电性能差，但含有水份的颗粒状和粉粒状物料，如：煤、焦炭等料面的位式测量，可选用电阻式测量仪表。
(2)必须满足产品规定的电极对地电阻的数值，以保证测量的可靠性和灵敏度。
4.微波式测量仪表(1)对于高温、粘附性大、腐蚀性大、毒性大的块状、颗粒状物料的料面位式测量和连续测量，宜选用微波式测量仪表。
(2)不宜用于表面不平整的料位测量。
5.核辐射式测量仪表(1)对于高温、高压、粘附性大、腐蚀性大、毒性大的块状、颗粒状、粉粒状物料的料面位式测量和连续测量，可选用核辐射式测量仪表。
(2)其它要求应符合前述的规定。
6.激光式测量仪表(1)对于结构复杂或有机械障碍的容器，以及按常规的方法难以安装的容器的料面连续测量，应选用激光式测量仪表。
(2)对于无反射的完全透明物料，不能采用激光式测量仪表。
7.阻旋式测量仪表(1)对于承压较小、无脉动压力的料仓、料斗，物料比密度为0.2以上颗粒状和粉粒状物料料面的位式测量，可选用阻旋式测量仪表。
(2)旋翼的尺寸应根据物料的比密度选取。
(3)为避免物料撞击旋翼造成仪表误动作，应在旋翼上方设置保护板。
8.隔膜式测量仪表(1)对于料仓、料斗内颗粒状或粉粒状物料料面的位式测量，可选用隔膜式测量仪表。
