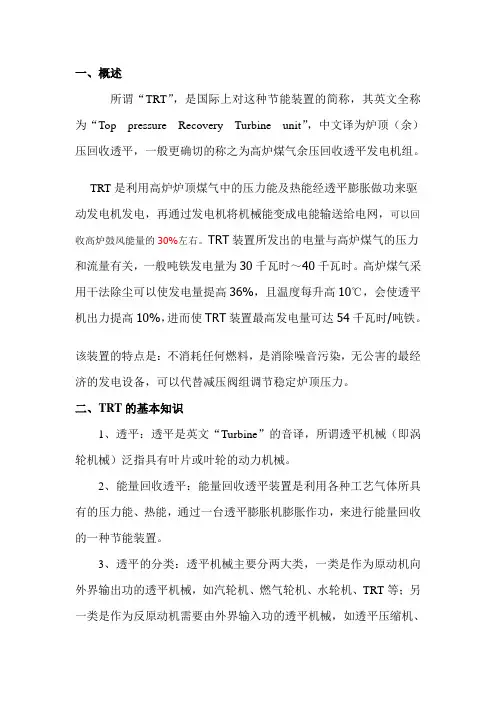

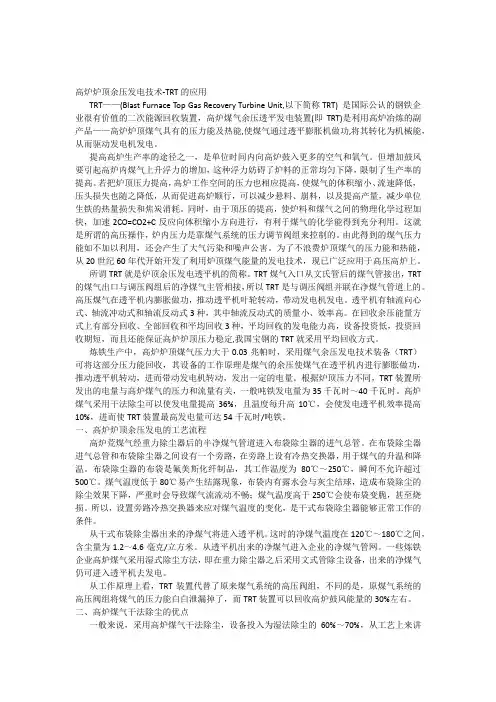

高炉煤气余压透平发电装置（TRT）TRT——(Blast Furnace Top Gas Recovery Turbine Unit,以下简称TRT) 高炉煤气余压透平发电装置(即TRT)是利用高炉冶炼的副产品——高炉炉顶煤气具有的压力能及热能,使煤气通过透平膨胀机做功,将其转化为机械能。
工艺过程介绍高炉产生的煤气经重力除尘、净化除尘后，两级文氏管，压力为140kPa左右，温度低于200℃。
含尘量小于10mg/Nm3的带一定能量的煤气，经过TRT的进口蝶阀、启动阀、全封闭液压入口插板阀、紧急切断阀和可调静叶进入透平膨胀做功，透平带动发电机发电。
膨胀后的煤气经过全封闭液压出口插板阀，送到减压阀组后的煤气主管道上，进入低压管网。
这样，TRT与减压阀组就形成并联关系，实现对高炉顶压的控制。
在入口插板阀之后、出口插板阀之前，与TRT 并联的地方，有一旁通管及快开慢关旁通阀(简称旁通快开阀)，作为TRT紧急停机时TRT与减压阀之间的平稳过渡之用，以确保高炉炉顶压力不产生大的波动，从TRT和减压阀组出来的低压煤气再送到高炉煤气柜和用户。

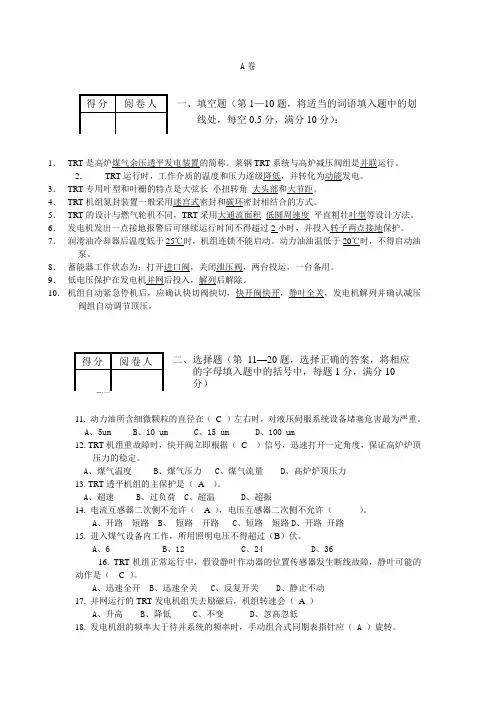

TRT的运行工况有启动、正常运行、电动运行、正常停机、紧急停机，能量回收方式分为部分回收方式、平均回收方式和全部回收方式，操作方式分为手动、自动(半自动)、全自动。
发电机出线断路器，接于10KV系统母线上，经当地变电所与电网相连，当TRT运行时，发电机向电网送电，当高炉短期休风时，发电机不解列作电动运行。
TRT装置由透平主机，大型阀门系统，润滑油系统，液压伺服系统，给排水系统，氮气密封系统，高，低发配电系统，自动控制系统八大系统部分组成。
控制系统工作原理高炉炉顶压力不稳，会引起炉内反应的剧烈波动。
炉压高于额定值时，会使炉内煤气气流分布不均，引起崩料，严重时会损坏设备。
而当炉内压力低于额定值时，会引起炉内煤气体积增大，气流压力损失增大，煤气流速上升，使“炉喉”磨损严重。
因此，作为能量回收的TRT设备，投入运行的先决条件是在任何情况下均能保证炉压稳定，即在TRT设备启动、运行和紧急停车时都不能引起炉压过大的波动。
1.炉顶压力调节及控制高炉炉顶压力控制系统从控制系统的结构上来看，可分为TRT设备启动时、运行时和紧急停车时的控制系统。
正常投运过程———压阀组控制回路，只在原有系统上并联一个调节回路来控制TRT系统中的可调静叶，在不改变高炉操作的情况下，利用可调静叶实现自动控制炉顶压力。
正常机组投运-并网-升功率过程中的炉顶压力，由高炉煤气侧计算机控制；升功率结束后，TRT与减压阀组并列运行时，送入TRT侧的炉顶压力测量值与高炉顶压控制回路的测量值为同一信号；将高炉顶压控制回路的设定值减去一个允许的偏差(0～3kPa)后，作为TRT炉顶压力调节回路能自动跟踪高炉的设定值，高炉顶压的设定权仍在高炉，高炉操作同往常一样。
高炉炉顶压力可由TRT控制，也可由减压阀组控制。
正常停机过程———正常停机时，与启动过程相反，TRT侧炉顶压力调节回炉的设定值为高炉顶压设定值加上一个偏差(0～3kPa)，这样该控制系统将控制可调静叶慢慢关小。
由于高炉侧炉顶压力调节回路始终处于自动控制等待状态，在让可调静叶缓慢关闭的同时，迫使减压阀组逐渐打开。
TRT正常停机既为炉顶压力控制，又为减负荷控制，随着可调静叶慢慢关小，减压阀组慢慢打开，当发电机功率达到工艺要求的解列值时，发出解列信号，经人工确认后，使发电机与电网解列，同时自动关闭紧急切断阀和可调静叶，系统停机结束。
2.转速控制转速关系到发电机与电网的同步和安全运行，也关系到其他辅机的启停问题。
为可靠起见，莱钢TRT安装了3套转速测量系统，选择出其中较高信号，作为转速测量信号送入计算机专用调节系统。
转速控制分自动控制和手动控制两种方式，控制对象为静叶。
自动控制———自动升速的控制过程是一个转速PID调节器的设定值随时间不断增大的过程。
这个过程的实现是通过互为反函数的静叶控制时间曲线和转速设定升速曲线来实现的。
当顶压的测量值和设定值的偏差超过2kPa的时候，转速不允许上升，需要的操作是在画面上将转速自动控制按钮按下、将升速按钮按下。
手动控制———手动升速方式运行时，通过画面设定来控制转速。
1号、2号1880m3高炉TRT各带有一套自动准同期并网系统，属于电气控制。
当自动准同期装置投入运行的时候，它会在并网过程中，通过对转速的微调实现自动并网。
当转速升到2850rpm的时候，PLC发出自动准同期装置投入运行的信号。
只有转速控制在自动方式的时候，自动准同期装置对转速的调节才会起作用。
如果画面上按下升速按钮（RISESP%000173），自动准同期装置以±5rpm进行升降速控制；当画面上没有按下升速按钮时，自动准同期装置会以±1rpm进行升降速控制。
3.升功率控制功率控制：功率控制分手动和自动两种方式，控制对象为静叶。
当发电机并网后，透平转速与电网频率同步，经人工确认后，系统进入升功率阶段，此时控制系统打开入口蝶阀，关闭启动阀，功率调节系统的输出用于控制可调静叶的开度。
功率调节器的设定值以一定的上升速率增大，其上升速率应保证高炉顶压波动不超过±3kPa。
随着可调静叶的开度不断增大，发电机输出功率不断增加，减压阀组的开度不断减小，当减压阀组全关后，发电机输出功率不可能再增大，系统就进入了顶压调节阶段。
4.快开旁通阀控制快开旁通阀共有2个，为液压伺服驱动的阀门。
当机组发生重故障停机的时候，计算机发出停机指令，快切阀立刻动作进行快切，然后打开快开旁通阀控制顶压。
快开旁通阀在机组停机后的前3秒内，通过煤气流量计算相应的阀门开度，3秒钟后转入顶压自动调节，稳定顶压。
一定时间以后，人为设定顶压设定值与顶压测量值有个较大的正偏差，当高炉有所准备，控制快开旁通阀自动关闭，完全由高炉减压阀组来控制顶压。
这样就可以实现自动和手动控制。

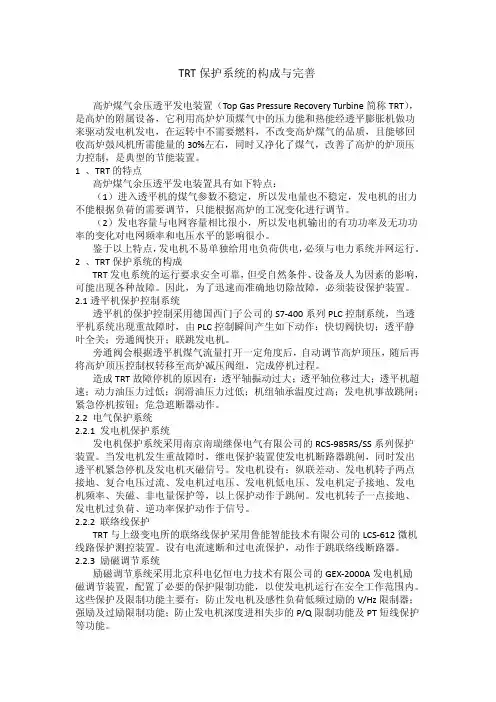

5.报警及安全联锁控制通过软件编程，使各种参数的超限及设备的故障诊断都能发出报警信号，并将超限的参数和故障发生的部位显示出来。
在紧急停机情况下，该控制系统能实现自动停机，并记录、打印停机事故原因。
不管是什么原因引起的停机，其信号都不会自动消除，要等操作工或技术人员排除故障并复位后，才会消除停机信号。
除上述由计算机实现的安全联锁外，还设计了独立于计算机的安全联锁系统，并能实现自动和手动操作。
TRT采用计算机控制具有的特点：1.可靠性提高———由于整个控制系统采用三电一体化设计、编程、调试，减少了控制元件及接线，避免了不必要的中间环节给系统带来的故障。
2.操作方便———操作方式比以前大为简化，减少了由于操作失误导致事故的可能性；在计算机上的每一步操作均有提示。
3.投资少———由于整个控制系统采用三电一体化设计的方式，因此减少了控制元件和备品备件。
另外，控制方式的修改、改进，只需修改软件，不需要增加设备和投资。
4.系统可扩展性强———由于整个软件系统基于WindowsNT操作系统，遵循TCP/IP协议，为将来系统的扩展留下了空间，同时也便于该系统与其他控制系统及企业的MIS系统交换信息。
5.收益大———TRT正常发电量为8000～10000kW/h，按年发电7000h、每度电0.35元计算，则TRT投资一年左右就可收回投资。
监控功能根据生产实际情况和操作需要，在监控站制作多幅监控画面，全部采用中文界面，具有极强的可操作性。
在各个不同监控系统画面下方均显示TRT机组的重要实时参数，确保重要参数的实时监控，确保正常运行。
其主要画面及其功能如下：1.主煤气系统画面———可显示TRT的整个工艺生产流程及相关的主要参数值，以及相关试验操作、盘车、发电机、操作画面的调用情况。
2.氮气、水系统监控画面———对氮封差压设定，对循环水、氮气等各具体参数监测。
3.轴系统监控画面———对透平机和发电机的各个参数监控，包括轴振、轴位移、轴温、瓦温、线圈温度等实时监控。
4.动力油站监控画面———对油站的各个参数监控，包括主管压力和油箱温度、油泵运行状况、过滤差压等。
5.润滑油站监控画面———对油站的各个参数监控，包括主管压力和油箱温度、油泵运行状况、过滤差压等。
6.启动画面———包括监控机组启动条件，登入按钮，进行操作员和系统维护的登入退出。
7.升速监视画面———对静叶、转速的设定、手动升降速的手动操作面板和各选择按钮、参数监测。
8.功率控制画面———对功率、顶压的设定、手动升降功率的手动操作面板和各选择按钮、参数监测。
9.报警画面———在线报警显示监控。
按工艺要求，当过程值超过报警上下限时，发出报警，操作员在报警画面中可以完成报警确认、报警信息过滤、消音等任务，并在报警表上显示报警发生时间、报警值、报警等级、报警点等报警信息。

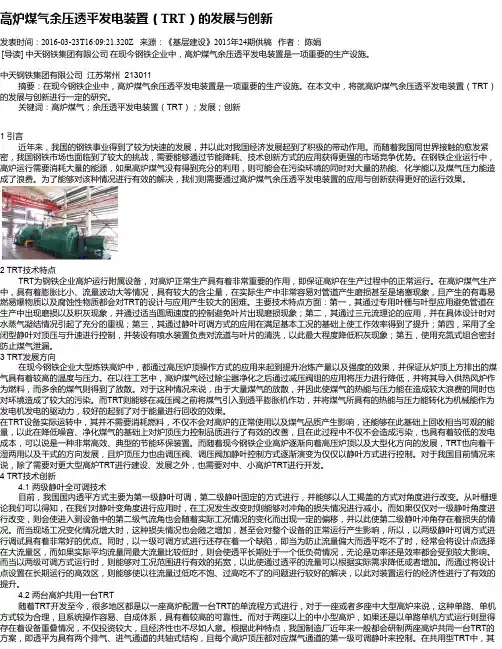

TRT的优点1、能量回收，原本的高炉煤气通过洗涤和除尘，再经过减压阀组，将170KPa 左右的压力减弱到合适水平送至用户，这个过程使高炉煤气余压白白消耗掉了。
通过TRT机组，可以将煤气余压转换成电能，然后再送至最终用户，把原本没有用的余压转换成了电能，可以获得一定的经济效益。
2、更好的控制顶压，一般来说，通过TRT机组的静叶来调整高炉顶压，比减压阀组控制得更好，这样可以带来更稳定的高炉顶压，而稳定的顶压可以使高炉更加易于控制，对产量有着积极的作用(如：陕鼓的“3H技术”)。
3、降低噪音，由于减压阀组全部关闭，煤气由透平通过，噪音和振动以作功的形式转化为电能，因此可以有效的减低减压阀组的噪音。

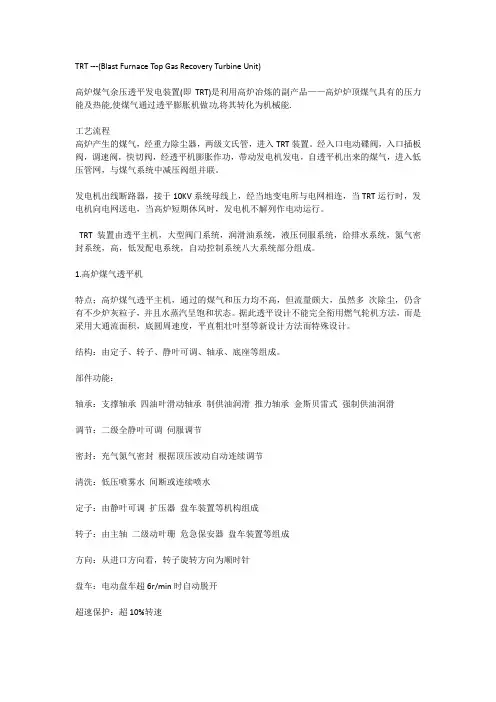

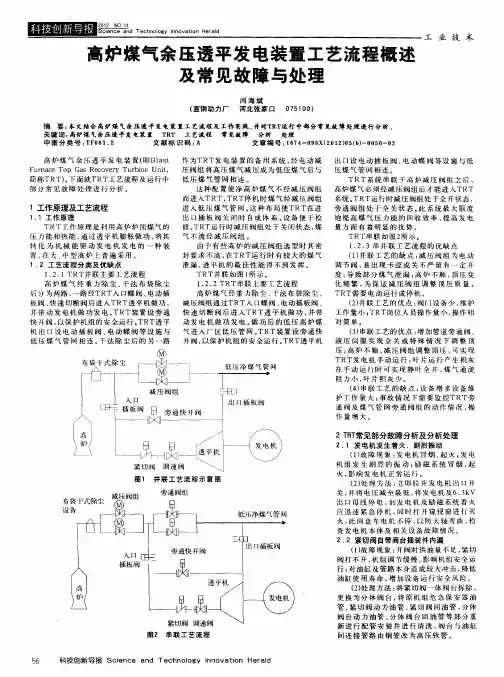

TRT工艺流程（百度文库）高炉产生的煤气，经重力除尘器，两级文氏管，进入TRT装置。
经入口电动碟阀，入口插板阀，调速阀，快切阀，经透平机膨胀作功，带动发电机发电，自透平机出来的煤气，进入低压管网，与煤气系统中减压阀组并联。
发电机出线断路器，接于10KV系统母线上，经当地变电所与电网相连，当TRT运行时，发电机向电网送电，当高炉短期休风时，发电机不解列作电动运行。
TRT装置由透平主机，大型阀门系统，润滑油系统，液压伺服系统，给排水系统，氮气密封系统，高，低发配电系统，自动控制系统八大系统部分组成。
1、高炉煤气透平机特点；高炉煤气透平主机，通过的煤气和压力均不高，但流量颇大，虽然多次除尘，仍含有不少炉灰粒子，并且水蒸汽呈饱和状态。
据此透平设计不能完全衔用燃气轮机方法，而是采用大通流面积，底圆周速度，平直粗壮叶型等新设计方法而特殊设计。
结构：由定子、转子、静叶可调、轴承、底座等组成。
部件功能：轴承：支撑轴承四油叶滑动轴承制供油润滑推力轴承金斯贝雷式强制供油润滑调节：二级全静叶可调伺服调节密封：充气氮气密封根据顶压波动自动连续调节清洗：低压喷雾水间断或连续喷水定子：由静叶可调扩压器盘车装置等机构组成转子：由主轴二级动叶珊危急保安器盘车装置等组成方向：从进口方向看，转子旋转方向为顺时针盘车：电动盘车超6r/min时自动脱开超速保护：超10%转速电气系统：先迅速打开调压阀组快开阀，同时关快速切断阀、调速阀及静叶。
