探究简单电路(5)

探究简单电路☞知识点1两种电荷1、带电体：带了电的物体叫做带电体。

一些物体被摩擦后，能够吸引轻小物体，人们把这种现象称为物体带了电，或者说有了电荷。

带电体具有吸引轻小物体的性质。

2、摩擦起电：用摩擦的方法使物体带电叫做摩擦起电。

只有两种不同物质组成的物体相互摩擦时，物体才会带电。

3、两种电荷（1）自然界中只存在两种电荷A、正电荷：丝绸摩擦过的玻璃棒所带的电荷叫做正电荷，用“+”表示。

B、负电荷：毛皮摩擦过的橡胶棒所带的电荷叫做负电荷，用“-”表示。

C、注意：摩擦时，不同物质得失电子取决于物体的原子核束缚电子的强弱。

物体失电子带正电；得电子带负电。

（2）电荷间的相互作用规律同种电荷相互排斥；异种电荷相互吸引。

4、电荷量：电荷的多少叫电荷量，简称电荷。

单位是库仑，简称库，符号是C。

例1用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图所示的情况，则该小球的带电情况是（）A．带正电荷B．带负电荷C．不带电荷D．无法判断【答案】A。

【解析】丝绸摩擦过的玻璃棒带正电荷，把用丝绸摩擦过的玻璃棒靠近一个轻质小球时，它们相互排斥，说明这个小球一定和玻璃棒带的电荷相同，则该小球带正电荷。

例2如图所示金属球使小芳带电，则小芳（）A．得到电子B．失去电子C．得到原子核D．相互排斥的头发带上同种电荷【答案】D【解析】☞知识点2验电器（1）、构造：金属球、金属杆、金属箔、绝缘垫。

（2）、作用：检验物体是否带电。

（3）、原理：同种电荷相互排斥。

带电体所带的电越多，验电器金属箔片张开的角度越大。

（4）、用法：验电器不带电的情况下，把要检验的物体接触验电器的金属球，如果两金属箔片张开，说明物体带电，反之不带电。

（5）、判断物体是否带电方法方法原理看物体是否吸引轻小物体利用带电体具有吸引轻小物体的性质看物体间是否排斥利用同种电荷相互排斥的原理看验电器利用同种电荷相互排斥的原理例1如图所示，当带电体接触验电器的金属球时，下列说法正确的是（）A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上【答案】B【解析】A、摩擦起电现象是通过摩擦的方式使电荷发生了转移，而不是创造了电子；故A错误；B、毛皮和橡胶棒摩擦的过程中橡胶棒原子核束缚电子的能力强，容易得到电子带负电，故B正确；C、验电器的金属箔片张开是因为带了同种电荷，同种电荷相互排斥，故C错误；D、用毛皮摩擦过的橡胶棒带负电，有多余电子，橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，故D错误。

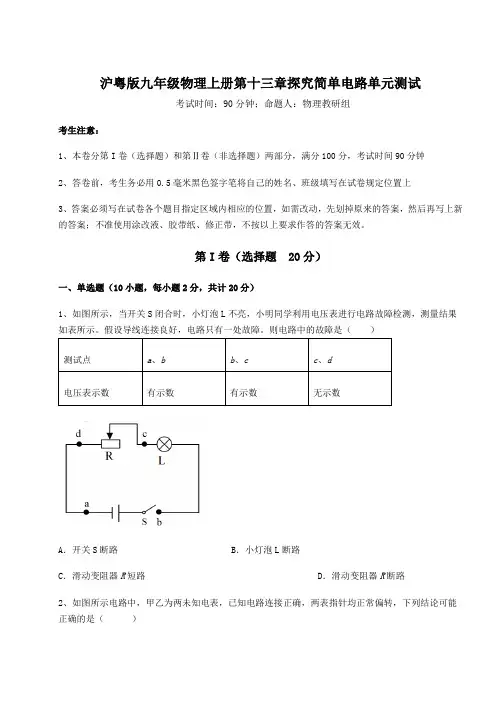

沪粤版九年级物理上册第十三章探究简单电路单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。

假设导线连接良好，电路只有一处故障。

则电路中的故障是（）A．开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路2、如图所示电路中，甲乙为两未知电表，已知电路连接正确，两表指针均正常偏转，下列结论可能正确的是（）A ．甲表是电流表，乙表是电压表B ．甲表是电压表，乙表是电流表C ．甲、乙两表都是电流表D ．甲、乙两表都是电压表3、下列电路图中正确的是（ ）A ．B ．C ．D ．4、某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是A ．指针偏转角度变小B ．指针不动C ．指针偏转角度变大D ．指针反向偏转5、有一款“空调扇”既能送常温风，又能送凉风。

小明了解到其内部有两个电动机，其中电动机1M ，驱动扇叶送风，2M 驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。

小明设计的电路图，符合要求的是( )A．B．C．D．6、将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（）A．0.24A 0.7AB．1.2A 0.7AC．0.24A 0.46AD．1.2A 0.14A7、小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。

第十一章简单电路实验探究题复习1．在“探究并联电路中的电流关系”实验中（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。

（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。

（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。

实验次数支路电流I1/A支路电流I2/A干路电流l总/A10.300.160.4620.200.200.4030.240.340.58分析数据得出结论：在并联电路中，。

（4）第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻灯泡L2的电阻；若两灯泡灯丝长度相同，的灯丝更细。

2．在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。

实验中使用4根电阻丝，其规格、材料如表所示。

编号材料长度/m横截面积/mm2电流大小/AA锰铜合金0.50.80.40B镍铬合金0.50.80.32C镍铬合金0.50.40.16D镍铬合金 1.00.40.08（1）实验中通过观察来比较电阻的大小，此过程用到的研究方法是。

（2）分别将C、D两根合金丝接入电路，可初步探究出的结论是。

（3）分别将（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大。

3．某科技兴趣小组在实验室看到若干长方体金属导体。

它们的材料相同，外形都如图甲所示，他们想探究该种导体电阻与厚度及边长的关系。

在老师的帮助下，他们测量了部分导体厚度h、边长a和电阻R，并记录在表格中。

（在测量电阻时，老师要求导体都要按照图乙所示的方式通过导线接入电路；实验时环境温度保持不变。

）根据以上信息，请回答下面问题：（1）分析表格中的数据可得：该种导体电阻大小与边长a（选填“有关”或“无关”），与厚度h成（选填“正比”或“反比”）。

探究简单电路(超详细,知识点归纳+习题)
1. 电流和电路
电流：
电流是电子流动的方式，也称为电子流。

在物理学中，电流是指在导体中的电
荷流动方向和大小，通常由电子负电荷携带。

单位为安培(A)，公式：I = Q / t（其中Q为电荷量，t为时间）
电路：
电路是在电子学中指两个点之间的导电环路，构成了使用电源产生波形的装置。

它包括三个必要元件：电源、负载、导电线路。

电子学中的主要物理学原理是欧姆定律和科尔霍夫电路定律。

用于构建电路的元件有：
•电阻器（Resistor）：阻碍电流的流动。

•电容器（Capacitor）：用于存储电荷并将它们释放回电路。

•电池（Battery）：将化学能转化为电能。

•电感器（Inductor）：存储电荷并产生电磁场。

•二极管（Diode）：允许电流在一个方向上流动，阻止电流在另一个方向上流动。

2. 电阻的知识
欧姆定律：
电路中通过任何导体的电流与电压成正比，与导体本身的电阻成反比。

公式：V = IR
其中V为电压，I为电流，R为电阻
串联电路和并联电路：
•串联电路：由两个或多个电阻器排列而成，电流必须同时流过所有电阻器，总电阻等于所有电阻器电阻的总和。

<img src=。

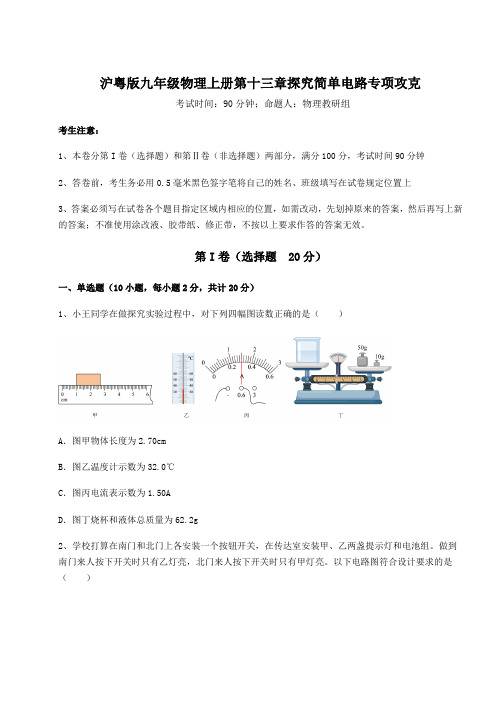

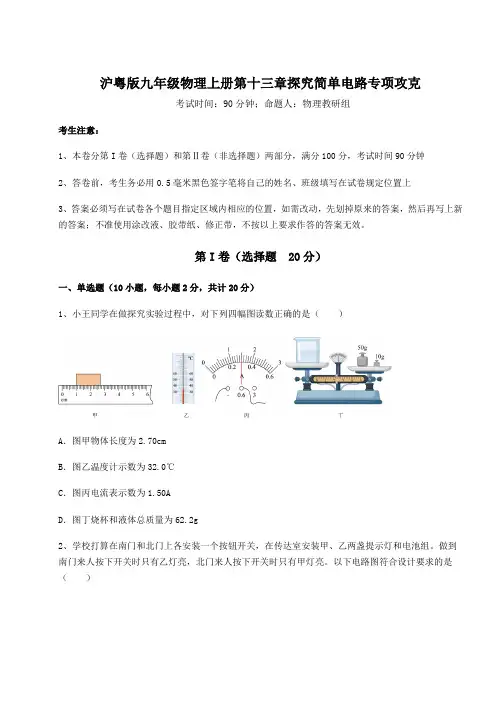

沪粤版九年级物理上册第十三章探究简单电路专项攻克考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、小王同学在做探究实验过程中，对下列四幅图读数正确的是（）A．图甲物体长度为2.70cmB．图乙温度计示数为32.0℃C．图丙电流表示数为1.50AD．图丁烧杯和液体总质量为62.2g2、学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。

做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。

以下电路图符合设计要求的是（）A．B．C．D．3、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．无法确定4、下列生活中的物理数据错误的是A．人以正常速度骑自行车的功率约为 70WB．普通日光灯正常工作电流约 150mAC．中学生从一楼爬到三楼克服重力做功约 3000JD．蓄电池组的电压约为 1.5V5、工作和生活中，手机已成为人们常用的工具。

华为智能手机的电池电压最接近（）A．4V B．110V C．220V D．380V6、上海地区常用照明电路的电压为（）A．1.5伏B．24伏C．110伏D．220伏7、下列用电器通过的电流接近4A的是（）A．电风扇B．电冰箱C．电饭锅D．电视机8、秋天天气干燥，用塑料梳子梳头，头发会随着梳子飘起来，而且头发会变得蓬松，下列分析正确的是（）A．梳头后，梳子带电而头发不带电B．头发会随着梳子飘起来，是因为头发和梳子带同种电荷C．梳子与头发摩擦的过程中，创造了电荷D．梳头后变得蓬松，是因为头发带上了同种电荷9、下列电路图中，与实物电路对应的是（）A．B．C．D．10、如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（）A．1L断路B．2L断路C．1L短路D．2L短路第Ⅱ卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则甲是_______表，乙是_______表。

第十三章探究简单电路一、单选题1．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（）A．电流表A1的读数是0.3A B．灯泡L1和L2并联C．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A2．小谢在做实验时，先连成如图所示的电路，闭合开关1S并观察灯泡亮暗情况后，再闭合开关2S，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来2L不亮D．两只灯泡开始都亮，后来1L不亮3．上海地区常用照明电路的电压为（）A．1.5伏B．24伏C．110伏D．220伏4．在如图所示的物理学家中，以其名字命名为电流单位的是()A．B．C．D．5．将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（）A．两个底面平整的铅块，挤压后能“粘”在一起B．书本被水浸湿后，里面的纸张全部粘在一起C．干燥的天气里，化纤布料的衣服容易“粘”在身上D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口6．将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（）A．带负电B．带正电C．可能带正电，可能带负电D．无法判断7．下列现象中，不属于摩擦起电的是（）A．用塑料梳子梳干燥的头发，越梳越蓬松B．吸尘器能够把地上的碎纸屑吸起来C．在干燥的天气中脱毛衣时，会听到啪啪声D．风扇用过一段时间后，扇叶上沾有很多灰尘8．在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是（）A．我们把电源比作抽水机，电流比作水流B．只要有水压就有水流，只要有电压就会有电流C．水压是形成水流的原因，电压是形成电流的原因D．这一研究方法被称为“类比法”9．秋天天气干燥，用塑料梳子梳头，头发会随着梳子飘起来，而且头发会变得蓬松，下列分析正确的是（）A．梳头后，梳子带电而头发不带电B．头发会随着梳子飘起来，是因为头发和梳子带同种电荷C．梳子与头发摩擦的过程中，创造了电荷D．梳头后变得蓬松，是因为头发带上了同种电荷10．如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。

《简单电路》的说课稿（通用3篇）《简单电路》的说课稿（通用3篇）作为一名人民教师，总归要编写说课稿，说课稿有助于学生理解并掌握系统的知识。

快来参考说课稿是怎么写的吧！以下是小编收集整理的《简单电路》的说课稿，欢迎阅读与收藏。

《简单电路》的说课稿1教学过程一、课题导入师：同学们，看，这是一个手电筒，我们先通过一条新闻重新认识一下手电筒吧。

（电子白板展示手电筒，在从资源库中插入新闻视频）师：你对手电筒有了什么样新的认识呢？生：能求救。

师：对了。

在危险的情况下我们都要学会自救。

今天我们就来揭开手电筒里小电珠发亮的秘密。

二、认识电池、灯泡、导线（电子白板展示手电筒的剖面图）师：你知道手电筒有哪些部件组成的吗？生：电池，小灯泡，电线等。

（根据学生的回答，在电子白板的资源库中找到对应的资源拖出放在白板上）师：我们再一起来仔细观察一下，电池有哪些特征？（用电子白板的聚光灯功能，聚焦在电池上。

）生：电池一头突出来了，另一头是平的；两头分别有”+”“—”号师：”+”表示电池的正极，”—”号表示电池的负极，这两极都是是用金属材料做成的。

电池是提供电能的，所以我们也把它叫做电源。

（最好能实现3D的翻转效果）（白板聚关灯功能展示小灯泡）师：同学们再仔细观察一下这个小灯泡，有什么特点？生：上面有个玻璃做的玻璃泡。

有两根竖着的金属架，中间有灯丝，当有电通过它的时候，它就会发光、发热了，还有一个金属外壳，底部还一个突出的金属触点。

师：同学们观察得非常仔细，它有两个金属部位裸露在外面：一个是侧面的金属外壳，一个是底部的金属触点。

还有一样很重要的部件：导线。

（白板聚关灯功能展示导线）生：它是外层裹着一层橡胶的金属线。

师：导线有很多种，根据不同的需要用各种材料做成，有铁的，有铜的，有铝的等等。

导线的作用就是让电通过。

三、连接简单电路师：同学们能不能点亮这个小灯泡呢？可以移动小灯泡和电池的位置，用笔划线代替导线，有哪位同学想来挑战一下？生：（移动灯泡和电池，画连接方式。
