第十三章探究简单电路单元测试题6

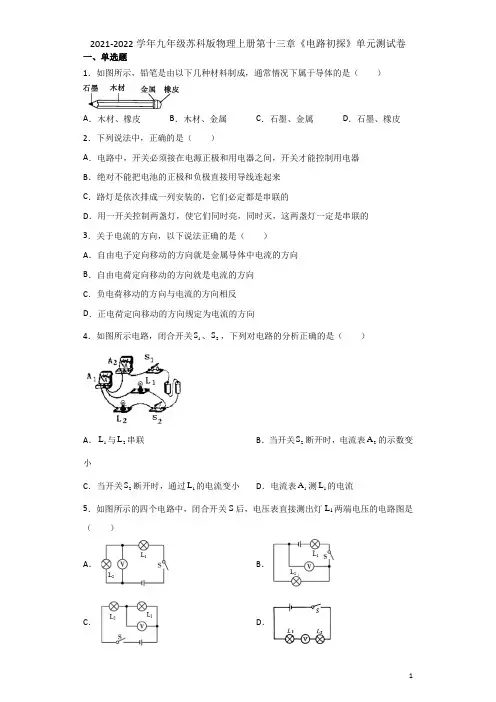

2021-2022学年九年级苏科版物理上册第十三章《电路初探》单元测试卷一、单选题1．如图所示，铅笔是由以下几种材料制成，通常情况下属于导体的是（）A．木材、橡皮B．木材、金属C．石墨、金属D．石墨、橡皮2．下列说法中，正确的是（）A．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器B．绝对不能把电池的正极和负极直接用导线连起来C．路灯是依次排成一列安装的，它们必定都是串联的D．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的3．关于电流的方向，以下说法正确的是（）A．自由电子定向移动的方向就是金属导体中电流的方向B．自由电荷定向移动的方向就是电流的方向C．负电荷移动的方向与电流的方向相反D．正电荷定向移动的方向规定为电流的方向4．如图所示电路，闭合开关1S、2S，下列对电路的分析正确的是（）A．1L与2L串联B．当开关2S断开时，电流表2A的示数变小C．当开关2S断开时，通过1L的电流变小D．电流表1A测1L的电流5．如图所示的四个电路中，闭合开关S后，电压表直接测出灯L1两端电压的电路图是（）A．B．C．D．6．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A 7．某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。

当电源开关S1闭合时，指示灯亮起；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作。

下列电路图中符合上述要求的是（）A．B．C．D．8．在如图所示的电路中，下列分析不正确的是（）A．只闭合1S时，1L发光、2L不发光，1A测1L的电流，2A无示数B．只闭合3S时，1L、2L都发光，1A、2A的示数相等C．闭合1S、2S时，1L、2L都发光，1A有示数，2A无示数D．闭合1S、3S时，1L、2L都发光，1A、2A均有示数9．楼道里，夜间电灯总是亮着会浪费电能。

九年级物理第十三章 电路初探单元测试题（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V ，使电压表的示数由3V 增大到3.8V ，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A 量程，每一个大格代表0.2A ，每一个小格代表0.02A ，电流为0.4A ，则灯泡的额定功率： 3.80.4 1.52P UI V A W ==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R ，电路电流0=U I R R +，则根据P 滑=I 2可知：22222000()100220U U R U R R R R R R R R R⨯==Ω+++++Ω； 又因为R 的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R 滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．“探究串联电路的电压关系”实验电路如图甲所示。

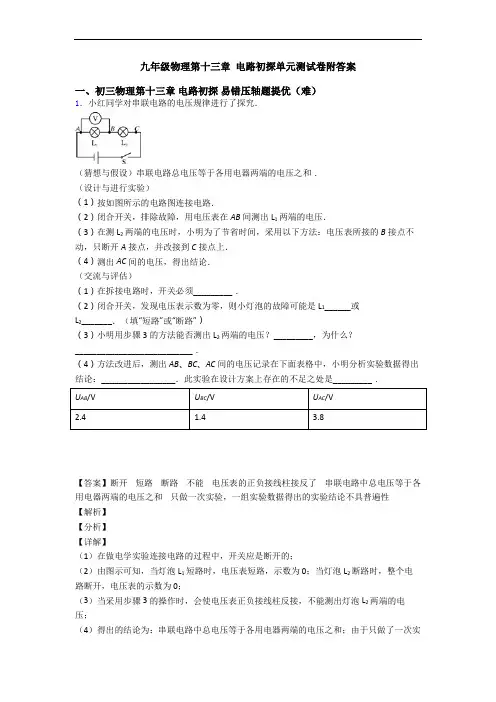

九年级物理第十三章电路初探单元测试卷附答案一、初三物理第十三章电路初探易错压轴题提优（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．在“探究串、并联电路电流的特点”的实验中：（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。

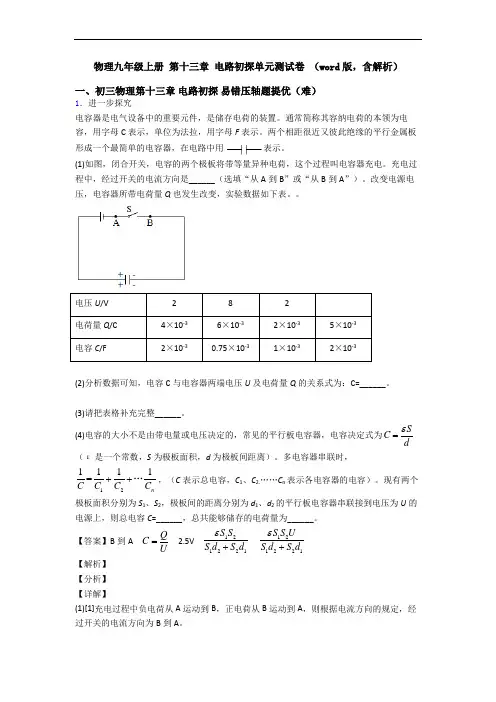

物理九年级上册 第十三章 电路初探单元测试卷 （word 版，含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。

改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。

电压U /V2 8 2 电荷量Q /C4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为S C dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。

多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。

现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。

【答案】B 到A Q C U= 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】【分析】【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。

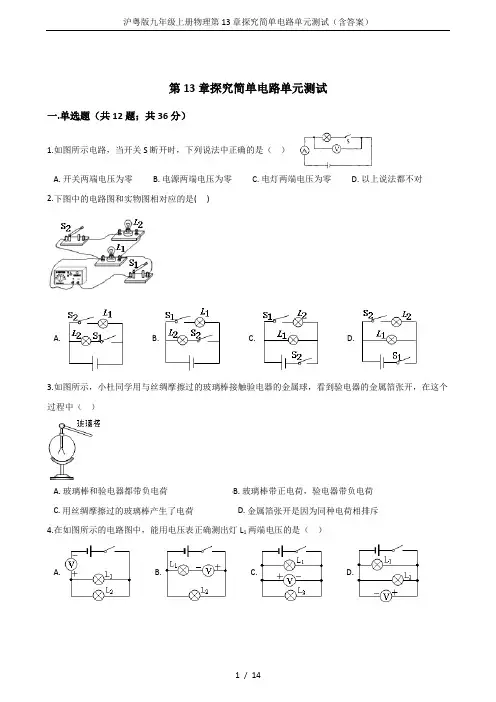

第13章探究简单电路单元测试一.单选题（共12题；共36分）1.如图所示电路，当开关S断开时，下列说法中正确的是（）A. 开关两端电压为零B. 电源两端电压为零C. 电灯两端电压为零D. 以上说法都不对2.下图中的电路图和实物图相对应的是( )A. B. C. D.3.如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷，验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥4.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B. C. D.5.如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A. 1.6AB. 0.32AC. 1.28AD. 1.92A6.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A. 4.5VB. 5.5VC. 3VD. 2V7.关于电流的方向，下列说法中正确的是（）A. 正电荷的运动方向就是电流方向B. 自由电子的定向移动方向就是电流的方向C. 金属导体中的电流方向跟自由电子的实际移动方向相反D. 在酸碱盐的水溶液中有自由的正负离子，所以电流方向不能确定．8.如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A. 0.9V 3.6VB. 0.9V 0VC. 4.5V 0VD. 4.5V 4.5V9.如图所示的电路中，闭合开关时，下列说法正确的是（）A. 两灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流10.图中的电路图和实物图相对应的是（）A. B. C. D.11.如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则（）A. V1示数大于V2示数B. V示数等于V1示数C. A示数大于A1示数D. A2示数大于A1示数12.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A. I a=I dB. I a＜I bC. I b＞I cD. I c=I d二.填空题（共8题；共24分）13.如图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的________，房间里的电视机与电灯在电路中是________联的．14.将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象．这是因为塑料丝带了________ 电荷（选填“同种”或“异种”）．15.物理学中，把毛皮摩擦过的橡胶棒上所带的电荷规定为________ 电荷（“正”或“负”）；把 ________ （“正”或“负”）电荷定向移动的方向规定为电流的方向。

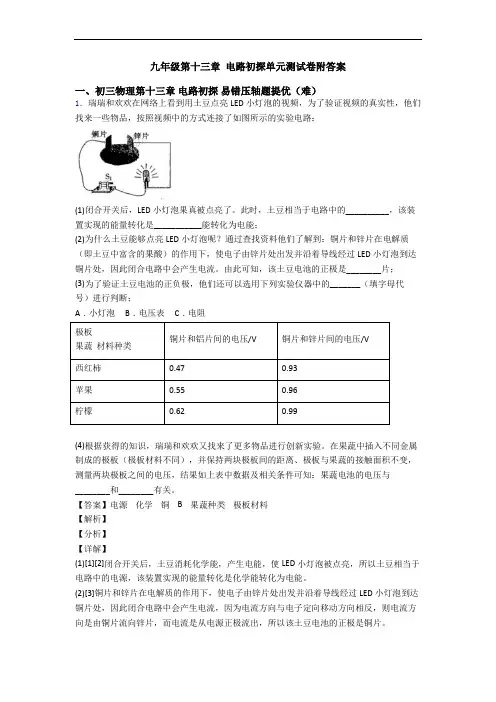

九年级第十三章电路初探单元测试卷附答案一、初三物理第十三章电路初探易错压轴题提优（难）1．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：(1)闭合开关后，LED小灯泡果真被点亮了。

此时，土豆相当于电路中的__________，该装置实现的能量转化是___________能转化为电能；(2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。

由此可知，该土豆电池的正极是________片；(3)为了验证土豆电池的正负极，他们还可以选用下列实验仪器中的_______（填字母代号）进行判断；A．小灯泡 B．电压表 C．电阻极板铜片和铝片间的电压/V铜片和锌片间的电压/V果蔬材料种类西红柿0.470.93苹果0.550.96柠檬0.620.99(4)根据获得的知识，瑞瑞和欢欢又找来了更多物品进行创新实验。

在果蔬中插入不同金属制成的极板（极板材料不同），并保持两块极板间的距离、极板与果蔬的接触面积不变，测量两块极板之间的电压，结果如上表中数据及相关条件可知：果蔬电池的电压与________和________有关。

【答案】电源化学铜 B 果蔬种类极板材料【解析】【分析】【详解】(1)[1][2]闭合开关后，土豆消耗化学能，产生电能，使LED小灯泡被点亮，所以土豆相当于电路中的电源，该装置实现的能量转化是化学能转化为电能。

(2)[3]铜片和锌片在电解质的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流，因为电流方向与电子定向移动方向相反，则电流方向是由铜片流向锌片，而电流是从电源正极流出，所以该土豆电池的正极是铜片。

(3)[4]当土豆电池可以作为电源时，接上电压表，其指针会发生偏转，故据此能判断该电池是否有电压，当电压表正向偏转时，与电压表正接线柱相连的是正极，而灯泡和电阻不能判断出电池的正负极。

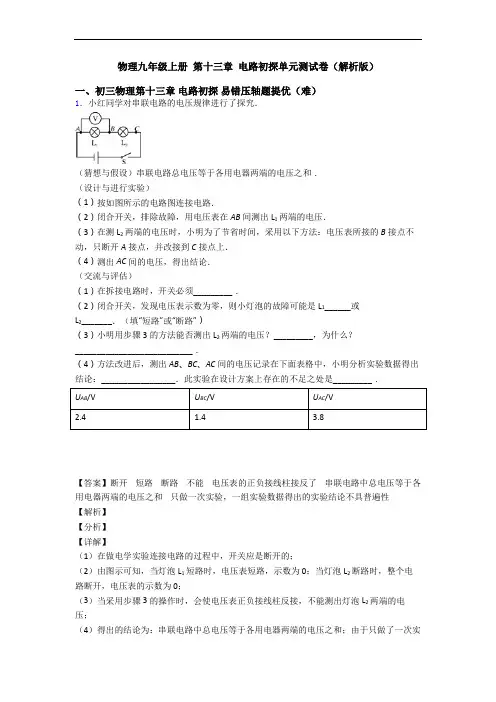

物理九年级上册第十三章电路初探单元测试卷（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．探究并联电路中电流的规律：(1)如图乙此时电流表测量的是电路图中_______（填“A”或“B”或“C”）处的电流。

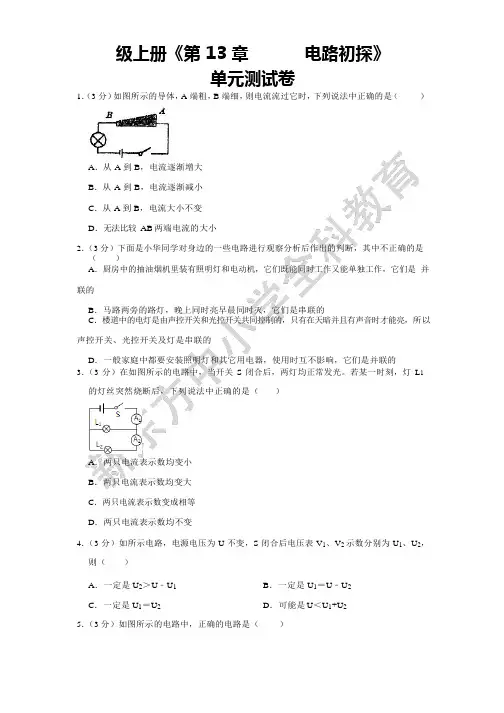

级上册《第 13 章电路初探》单元测试卷1．（3 分）如图所示的导体，A 端粗，B 端细，则电流流过它时，下列说法中正确的是（）A．从A 到B，电流逐渐增大B．从A 到B，电流逐渐减小C．从A 到B，电流大小不变D．无法比较AB 两端电流的大小2．（3 分）下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的3．（3 分）在如图所示的电路中，当开关S 闭合后，两灯均正常发光。

若某一时刻，灯L1的灯丝突然烧断后，下列说法中正确的是（）A．两只电流表示数均变小B．两只电流表示数均变大C．两只电流表示数变成相等D．两只电流表示数均不变4．（3 分）如所示电路，电源电压为U 不变，S 闭合后电压表V1、V2示数分别为U1、U2，则（）A．一定是U2＞U﹣U1 B．一定是U1＝U﹣U2C．一定是U1＝U2 D．可能是U＜U1+U25．（3 分）如图所示的电路中，正确的电路是（）A． B．C． D．6．（3 分）关于如图所示电路，下列分析正确的是（）A．只闭合S1 时，L2 发光，L1 不发光，电流表A2 测L2 的电流B．只闭合S2 时，L1 发光，L2 不发光，电流表A1 测L1 的电流C．闭合S1、S2 时，L1、L2 并联，电流表A2 测L2 的电流D．闭合S1、S2 时，L1、L2 串联，电流表A1、A2 示数相等7．（3 分）如图所示的电路中，闭合开关S 后，小灯泡L1、L2都正常发光，电表完好，如果将电压表与电流表互换，那么将出现的情况是（）A．电压表示数不变，灯泡L1、L2 不亮B．电压表示数变小，灯泡L1、L2 变亮C．电流表示数变大，灯泡L1、L2 变亮D．电流表、电源烧坏，灯泡L1、L2 不亮8．（3 分）如图所示，闭合开关S，可能发生的现象是（）A．灯L3 被烧坏B．三只灯都被烧坏C．电源被烧坏D．灯L3 熄灭，L1、L2 正常发光9．（3 分）如图所示电路，开关S 闭合后，小灯泡L1、L2均正常工作，则下列说法中正确的是（）A．L1 和L2 串联在电路中B．甲、乙都是电压表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表（3 分）如图所示电流表刻度盘示数已磨损一部分，若实验时所接的接线柱为“+”和“0.6”，那么，所测电流的实际值为（）A．0.17A B．0.34A C．170mA D．0.34mA二、填空题11．（3 分）如图所示，若只需灯L1发光，则用导线连接接线柱；若连接B、C 接线柱，则灯L1、L2联；要使灯L1、L2 并联，则接线柱A 与B 连接，接线柱C 与连接。

2018-2019学年度九年级物理单元测试题（三）（范围：十三章 探究简单电路 ）学校 班级 姓名 座号 成绩一、单项选择题（本大题8小题，每题3分，共24分）1. 下列关于电流的说法正确的是（ ）A.只有正电荷的移动，才能形成电流B.只有自由电子的移动，才能形成电流C.正电荷定向移动的方向为电流方向D.负电荷定向移动的方向为电流方向2. 用毛皮摩擦过的橡胶棒去靠近一个用细线悬挂着的通草球时，若通草球被吸引，则该通草 球（ ）A.一定带负电B.一定带正电C.一定不带电D.可能带正电，也可能不带电 3.图1中，电表示数为1.4 V 的是（ ）4. 有一种“浴霸”，具有照明、吹风和加热三种功能，其中照明灯和吹风机（用表示）均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。

如图2所示电路图中，符合上述要求的是（ ）5.如图3所示的电路，闭合开关S 后，发现灯L 1不亮，L 2正常发光。

此电路的故障可能是( )A.开关S 接触不良B.电灯L 1灯丝断了C.电灯L 1的两个接线柱被一根导线直接相连D.电灯L 2灯丝断了6.如图4所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ，下列说法正确的是（ ）A. U AC ＝U AB ＋U BCB. U AB ＝U BC ＝U ACC. I A ＞I B ＞I CD. I A ＜I B ＜I C[图2图4图1A AV V7. 用一个电源、一个开关、两个电流表、两个灯泡组成了如图5所示的四个电路，其中电流表A1能正确测L1的电流的是（）8. 如图6所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（）A.M接d，N接cB.M接c，N接dC.M接d，N接aD.M接a，N接b二、填空题（本大题8小题，每空1分，共27分）9.自然界只存在______种电荷，用丝绸摩擦过的玻璃棒带的是______电，与另一个带负电的物体将相互______。

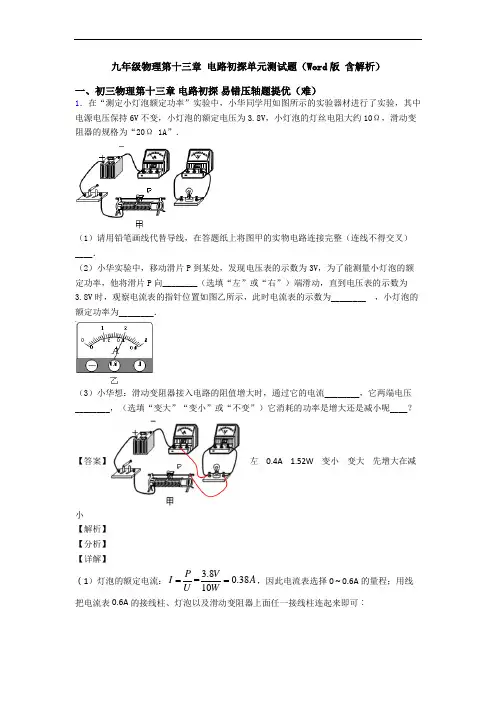

九年级物理第十三章 电路初探单元测试卷附答案一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

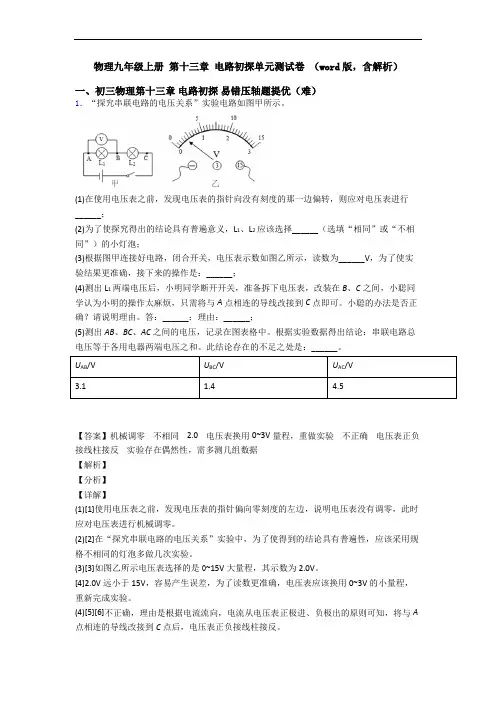

物理九年级上册第十三章电路初探单元测试卷（word版，含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

九年级物理上册第十三章电路初探单元测试题（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。

其实，有时只要思考一下，拆除或改接某些导线就能解决问题。

如图是某同学连接的电路：（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。

除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。

去掉的导线是__________；（3）仍对这个电路，只须改动一个连接点，就能成为两灯并联的正确电路。

改动的方法是_________。

【答案】短路电流表 c 将导线e的F接点改接C（或E）接点【解析】【详解】(1)[1]从图中可以看到，当合上开关时，电流从电源正极流出，流过开关，流到灯L1的D 端，这时电流不会流过灯泡L1，从灯L1的D端流到灯L2的F端，不会流过灯L2，最后经过电流表回负极，这情况下会出现短路现象；[2]这短路的情况下，电流会很大，会烧坏电池和电流表；(2)[3]需要两灯串联，假设去掉的导线是c，那么当合上开关时，电流从电源正极流出，流过开关，流过灯L1，再流过灯L2，最后流过电流表回负极，这时两灯是串联的，这种情况符合题意，所以去掉的导线是c；(3)[4]假设把导线e的F接点改接C（或E）接点，这时灯L1和灯L2的两端分别连在一起，再接入电路，这是并联电路，这种情况符合题意，所以改动的方法是将导线e的F接点改接C（或E）接点。

2．为了验证并联电路的电流特点，小露设计了如图的电路进行实验．（1）①在连接电路时，开关应处于__________状态．②小露先将电流表接在L1所在的支路，闭合开关后，闭合开关后，电流表的指针反向偏转，出现这种现象的原因是：____________．③重新连好电路后，她测出了L 1、L 2支路和干路上的电流分别为I 1、I 2和I ，电流表示数如图甲、乙、丙所示，可读出:I 1=0.5A ，I 2=_______A ，I =1A ．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:__________(写出关系式即可)． （2）小郭和小莉同学分别用如图的电路探究“探究串联电路电压特点”的实验：①小郭在测量L 1两端的电压时，两灯突然熄灭，但电压表示数变大且接近电源电压，由此判断出L 1处的故障是_____________．小郭 小莉②他排除故障后继续实验，完成了第一次实验测量，数据记录在下面表格中序号L 1两端电压U 1/V L 2两端电压U 2/V L 1:和L 2两端总电压U /V 第一次测量 1.5 1.5 3小郭在第一次的实验数据收集完后就断定“串联电路中各用电器两端的电压相等”，这一结论是_______(填“正确”或“错误”)的，他得出这样的结论是因为___________．③小莉同学在测量L 1、L 2总电压时，按照图方式连接了电路，实验中她惊奇的发现，开关闭合前后电压表的示数不同，这是什么原因呢?爱探究的小莉通过查阅相关资料发现，这是由于电源内部也有电阻的原因，这个电阻我们称为电源的内阻，现实中的电源可以看成一个理想电源(不考虑电源内阻)和内阻串联而成(如图)．请结合实验情境和所学物理知识分析，开关闭合前的电压表示数__________(选填“大于”、“小于”或“等于”)开关闭合后的电压表示数．【答案】断开 电流表正负接线柱接反 0.5 12I I I =+ 断路 错误 选用灯泡相同 大于【解析】【详解】(1)①[1]连接电路时，为防止电流过大损坏电路元件，开关应处于断开状态；②[2]电流表指针反向偏转是因为电流表正负接线柱接反；③[3][4]图乙电流表所接量程为0~0.6A ，分度值为0.02A ，则读数为0.5A ，即I 2=0.5A ；由测量数据可知，并联电路中干路电流等于各支路电流之和，即：12I I I =+(2)①[5]两灯突然熄灭，电压表示数接近电源电压，说明电路发生断路，电压表有示数，则电压表所测元件断路，故L 1发生断路；②[6][7]由于实验只有一次，且从实验数据可知使用的为两个相同的灯泡，实验数据具有偶然性，得出的结论是错误的； ③[8]开关闭合前可看作电压表与内阻串联，开关闭合后看作电压表与两灯泡并联，整体与内阻串联，由于并联总电阻变小，则根据串联分压可知，电压表示数变小，则开关闭合前的电压表示数大于开关闭合后的电压表示数．．3．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A 1无示数、电流表A 2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S ，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S 后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路 电流表A 2被烧坏 在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A 1无示数、电流表A 2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．4．一实验小组用如图所示的器材探究“串联电路的电压关系”。

九年级物理上册第十三章探究简单电路测试卷九年级物理上册第十三章探究简单电路测试卷九年级物理上册第十三章探究简单电路测试卷：一、选择题(每题3分，共36分)1. (年广州)把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面内自由转动。

如1所示，手持带负电的橡胶棒，靠近吸管端，端会远离橡胶棒。

实验中( )A.吸管不带电B.吸管带正电C.摩擦时，吸管得到了电子D.与吸管摩擦的餐巾纸一直不带电2. 现有A、B、C三个轻质小球。

已知A带负电，A和B 互相吸引，C和A互相排斥，则( )A.B一定不带电，C带正电B.B可能带正电，C带正电C.B一定带正电，C带负电D.B可能不带电，C带负电3. 某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )A.小灯泡灯丝断了B.电池两端电压过低C.小灯泡接触不良D.开关处出现短路4. (年湖北宜昌)新交通法规定驾驶员不系安全带记3分，罚100元。

汽车上设置了安全带指示灯，提醒驾驶员系好安全带。

当安全带系好时，相当于闭合开关，指示灯不亮;安全带未系好时，相当于断开开关，指示灯发光。

2中符合上述要求的电路是( )5. (年浙江湖州)连接如3所示电路，研究串联电路中电流的特点。

实验时电流表甲和乙的示数分别为0.18 A和0.16 A，造成两个电流表示数不同，可能是( )A.电流表的缘故B.灯泡和的电阻不同C.导线有电阻D.灯泡和在电路中的位置6. (2013 山东枣庄)在如4所示的电路中，要使灯泡和组成串联电路，应该( )A.只闭合B.只闭合C.同时闭合和D.同时闭合和7. 在5甲所示的电路中，电流表A1的示数为1.2 A。

电流表A2的示数如乙所示。

下列判断正确的是( )A.通过L1的电流为0.7 AB.通过L1的电流为1.2 AC.通过L2的电流为1.2 AD.通过L2的电流为2.5 A8. 用一个电源、一个开关、两个电流表、两个灯泡组成了如6所示的四个电路，其中电流表A1能正确测L1的电流的是( )9. 如7所示，用电压表测量灯泡两端的电压的电路，正确的是( )10. 如8所示电路中，甲、乙两处分别接入电流表或电压表。

九年级上册第十三章 电路初探单元测试卷（含答案解析）一、初三物理第十三章 电路初探 易错压轴题提优（难） 1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。

改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。

电压U /V 2 8 2电荷量Q /C 4×10-3 6×10-3 2×10-3 5×10-3 电容C /F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SC dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。

多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。

现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。

【答案】B 到A QC U= 2.5V121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】 【分析】 【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。

第十三章《探究简单电路》单元测试试卷满分：100分时间：90分钟一、单选题（每小题3分，共21分）1．如图所示的电路，下列分析正确的是（）A．若S1，S2，S3都闭合时，则L1，L2并联B．若S1，S2，S3都闭合时，则L1，L2串联C．S3断开，S1，S2闭合，L1，L2并联D．S1闭合，S2，S3断开，L1，L2串联【答案】D【解析】AB．若同时闭合S1，S2，S3，电流从正极流出通过S3，S1直接流入电源负极，形成电源短路，故AB错误；C．当S3断开，S1、S2闭合时，灯L2短路，只有灯L1接入电路，灯L1发光，故C错误；D．S1闭合、S2、S3断开，L1、L2首尾相连，则L1与L2串联，故D正确。

故选D。

2．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1和L2都不亮B．L1不亮，L2亮C．L1和L2都亮D．L2不亮，L1亮【答案】B【解析】当开关S断开时，灯泡L1、L2串联在电源的两端，故灯泡L1、L2均发光；当开关闭合时，因开关并联在L1的两端，则L1由于开关的闭合被短路，不能发光，故只有L2发光，故B符合题意，ACD不符合题意。

故选B。

3．如图，当开关S闭合时，灯L1、L2均不亮。

某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，L1不亮；当把导线并接在灯L2两端时，发现两灯都不亮，则（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路【答案】B【解析】闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明L2完好，不是两灯泡同时短路；当把导线并接在灯L2两端时，发现两灯都不亮，说明是灯L1发生了断路。

故ACD不符合题意；B符合题意。

故选B。

4．验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B连接起来的瞬间（如图乙所示），金属棒中（）A．电流方向无法确定B．电流方向由A到BC．电流方向由B到A D．始终无电流【答案】C【解析】ABCD．验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B连接起来的瞬间，金属棒中部分电子从A定向移动到B，电流方向由B到A，故ABD错误，C正确。

沪粤版九年级物理上册第十三章探究简单电路单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。

下列电路图符合要求的是A．B．C．D．2、秋天天气干燥，用塑料梳子梳头，头发会随着梳子飘起来，而且头发会变得蓬松，下列分析正确的是（）A．梳头后，梳子带电而头发不带电B．头发会随着梳子飘起来，是因为头发和梳子带同种电荷C．梳子与头发摩擦的过程中，创造了电荷D．梳头后变得蓬松，是因为头发带上了同种电荷3、如图所示，是物理实验室常用的1号干电池。

以下与该电池相关的物理量估测最符合实际的是（）A．高度约10mm B．重力约5N C．电压约1.5V D．密度约1g/cm34、用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开。

下列关于这个现象的说法正确的是（）A．说明玻璃棒带电B．不能说明玻璃棒是否带电C．接触金属球后，玻璃棒的电荷消失了D．两片金属箔片带上了异种电荷5、关于如图所示的四张情境图片，下列说法中正确的是（）A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引B．图乙中自由电子的定向移动方向为电流方向C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开6、在如图所示的物理学家中，以其名字命名为电流单位的是( )A．B．C．D．7、如图所示，旅客进入火车站需要通过刷脸机认证，当身份信息或人脸信息不符合时，电动机不工作无法打开闸门，人不能进入火车站．小明设计了电路模拟刷脸机，能达到相同效果的电路图是（）A．B．C．D．8、自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。

《探究简单电路》复习检测题一、单项选择题（每小题3分，共21分）1．为了防止意外，应对突发情况，许多家庭都备有由多个蓄电池做电源的手提应急灯。

关于应急灯的放电电压，最有可能的数值是（）A. 2VB. 12VC. 15VD. 220V2．在摩擦起电的过程中，带正电的甲原子与带负电的乙原子相比较，它们束缚电子的本领（）A. 甲比乙弱些B. 甲比乙强些C. 相同D. 甲比乙有时强，有时弱3．如图1甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图1乙所示，通过灯泡L1和L2的电流分别为（）A．1.2 A 1.2 A B．0.3 A 0.3 A C．1.2 A 0.3 A D．1.5 A 0.3 A4．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。

下列电路设计符合要求的是（）5．如图2，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法不能够检测出坏灯泡？（）A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联6.如图3所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源，电灯和电铃，根据电流的方向可以判断出电源在（）A．甲处B．乙处C．丙处D．任何一处均可导线电压表小灯泡图2图1甲乙7．如图4所示电路，开关S 闭合后，若L 1的灯丝突然烧断，会发生的现象是（ ）A ．L 1、L 2、L 3均熄灭，电压表、电流表示数均为零B ．L 1、L 2均熄灭，L 3仍发光，电压表、电流表示数均变大C ．除L 1不亮外，其余一切无任何变化D ．L 1、L 2、L 3均熄灭，电压表示数变大，电流表示数几乎为零二、填空题（本大题7小题，每空1分，共21分） 8．用丝线悬挂着A 、B 、C 、D 、E 、F 六个小球，它们之间相互作用的情况如图5所示。

九年级物理上册第十三章探究简单电路单元测试卷（沪粤版2024年秋）一、填空题(每空2分，共20分)1.如图表示的是两个不同种类的物质在摩擦时，原子之间电荷转移情况的示意图。

这是由于A物质原子核束缚核外电子的本领弱导致的，则A物质将__________(填“带正电”“带负电”或“不带电”)。

(第1题)2.如图是小泽脱下毛衣的情景，日常活动时衣物间相互摩擦使毛衣带了电，如果脱下毛衣时电流方向是小泽到毛衣，那么摩擦使毛衣带的是________(填“正电”或“负电”)。

(第2题)3.如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的________(填元件名称)。

(第3题)4.如图所示为汽车的倒车雷达，汽车挂倒挡倒车时，车尾的3～5个探头会同时发出并接收反射回来的超声波，从而确定车尾离障碍物的距离。

人们在实践中发现，当其中某个探头损坏时，雷达仍可以使用，则可推断这些探头之间是________(填“串联”或“并联”)的。

(第4题)5.在如图所示的电路中，要使电路中两灯串联，需要拆除导线__________。

(第5题)6.把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1____(填“＞”“＜”或“＝”)I2。

7.如图甲所示的电路图，开关闭合时，两灯都亮，A1、A2两个电流表的示数分别如图乙和图丙所示，通过灯L2的电流大小是________mA。

(第7题)8.[物理观念]如图所示，水果电池可以使发光二极管发光；若将二极管正、负极接线对调后，二极管不发光，此时水果电池的正、负极之间________(填“有”或“没有”)电压。

(第8题)9.如图甲所示的电路中，开关闭合后，电压表V1、V2的示数分别如图乙、丙所示，则电源电压是________V。

(第9题)10.如图所示，a、b两处为电表(电流表或电压表)，两个完全相同的小灯泡接入电源电压为3V的电路，为了使灯L1和L2均能发光且两端电压都为3V，则a 处应为________表。

物理九年级上册第十三章电路初探单元测试题（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
