—罗兰目录课程设计的目的一、零件的分析二、零件的工艺分析三、毛坯设计四、选择加工方法，拟定工艺路线五、加工设备及刀具、夹具、量具的选择六、切削用量的选择七、基本时间的确定八、心得九、参考文献课程设计的目的机械加工工艺课程设计是机械类学生在学完了机械制造技术，进行了生产实习之后的一项重要的实践性教学环节。
本课程设计主要培养学生综合运用所学的知识来分析处理生产工艺问题的能力，使学生进一步巩固有关理论知识，掌握机械加工工艺规程设计的方法，提高独立工作的能力，为将来从事专业技术工作打好基础。
另外，这次课程设计也为以后的毕业设计进行了一次综合训练和准备。
通过本次课程设计，应使学生在下述各方面得到锻炼：（1）熟练的运用机械制造基础、机械制造技术和其他有关先修课程中的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决某一个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、夹紧，工艺尺寸确定等问题，从而保证零件制造的质量、生产率和经济性。
（2）通过夹具设计的训练，进一步提高结构设计(包括设计计算、工程制图等方面)的能力。
（3）能比较熟练的查阅和使用各种技术资料，如有关国家标准、手册、图册、规范等。
（4）在设计过程中培养学生严谨的工作作风和独立工作的能力。
一、零件的分析1、零件的作用题目给的零件是连接零件，主要作用是固定作用2、零件的形状具体尺寸，公差如下图所示。
二、零件的工艺分析由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。
．连接座共有两组加工表面，他们之间有一定的位置要求。
现分述如下：1．右端面的加工表面：0h7的外圆，这一组加工表面包括：右端面；Φ121-0.04+0.016 的小凸4050、内径为Φ粗糙度为3.2、6.3；外径为Φ-0台，粗糙度为3.2，并带有倒角；Φ32的小凹槽，粗糙度为25；钻Φ17.5的中心孔，钻Φ7通孔。

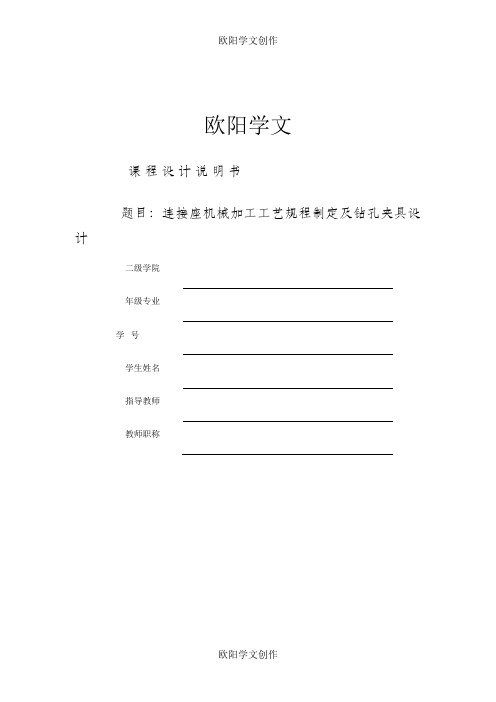

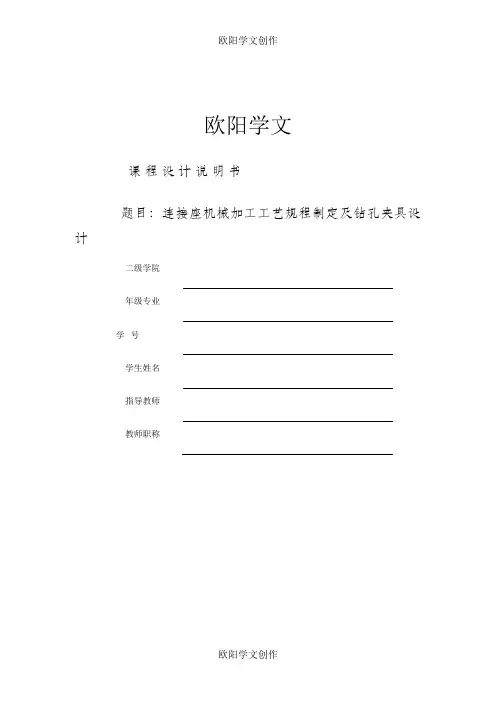

欧阳学文课程设计说明书题目：连接座机械加工工艺规程制定及钻孔夹具设计二级学院年级专业学号学生姓名指导教师教师职称目录第一部分绪论1第二部分零件分析21、零件的功用分析22、零件的工艺分析2第三部分机械加工工艺规程制订41、生产类型42、毛坯制造形式43、选择定位基准44、选择加工方法45、制订工艺路线56、确定加工余量及毛坯尺寸67、工序设计88、确定切削用量和基本时间10第四部分专用机床夹具设计151、接受计划任务、明确加工要求152、确定定位方案、选择定位元件153、确定夹紧方案、设计夹紧机构154、确定分度方案、设计分度装置 165、确定导向方案和选择导向元件166、钻模板结构类型的确定167、夹具体的设计168、夹具精度分析179、绘制夹具装配图，标注有关尺寸及技术要求1710、夹具的使用说明，操作要领及特点17第五部分总结19参考文献20第一部分绪论机械制造工艺学课程设计是在我们对《机械制造基础》和《机械制造工艺学等》进行学习以后进行的。
这是对我们所学各课程的一次深入的综合性的总复习，也是我们在走进社会岗位前的一次理论联系实际的训练。
因此，它在我们的大学课程学习中占有重要的地位。
此次课程设计需要我们熟练掌握基础课程知识以及充分了解专业学科知识，如应用软件绘制零件图、毛坯图零件加工工艺路线的定制等。
同时通过设计让我们学会查询各种专业相关资料，有助于扩展我们的知识面。
总的来说，就是要让所学理论知识在实际设计过程中得到充分地利用，并不断提高自己解决问题的能力。
本次课程设计的任务之一是制订连接座机械加工工艺规程。
通过分析连接座从毛坯到成品的机械加工工艺过程，总结其结构特点、主要加工表面，并制定相应的机械加工工艺规程。
针对连接座零件的主要技术要求选择适当的夹具进行装夹以及设计钻孔用的钻床夹具。
该零件的工艺过程包括车端面、车外圆、镗内孔、钻孔、倒角、攻螺纹等工序，工艺范围广，难易程度适合于工艺课程设计的需要。

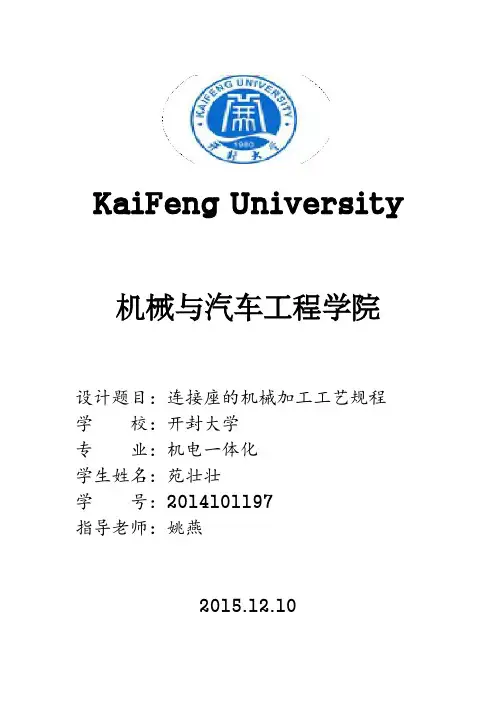

KaiFeng University机械与汽车工程学院设计题目：连接座的机械加工工艺规程学校：开封大学专业：机电一体化学生姓名：苑壮壮学号：2014101197指导老师：姚燕2015.12.10目录第一章零件的分析 (1)1.1零件的形状 (1)1.2零件的工艺分析 (2)第二章毛坯设计 (4)2.1毛坯的选择 (4)2.2毛坯尺寸和公差 (5)2.2.1确定毛坯尺寸 (5)2.2.2确定毛坯尺寸公差 (5)2.3设计毛坯图 (6)第三章机械加工工艺过程设计 (7)3.1定位基准的选择 (7)3.1.1精基准的选择 (7)3.1.2粗基准的选择 (8)3.2表面加工方法的选择 (8)3.2.1加工经济精度 (8)3.2.2选择表面加工方法应考虑的因素 (11)3.3加工阶段的划分 (12)3.4工序顺序的安排 (13)3.4.1工序顺序安排的原则 (13)3.4.2热处理的工序安排 (14)3.4.3辅助工序的安排 (14)3.5制定加工工艺路线 (15)3.5.1拟定比较两种工艺路线 (15)3.5.2拟定工艺过程 (19)第四章工序设计 (21)4.1选择机床，根据不同的工序选择机床 (21)4.1.1车床用CA6140 (21)4.2工艺装备的选择 (22)4.2.1刀具的选择 (22)4.2.3量具的选择 (23)4.3确定机械加工余量 (23)4.3.1确定加工余量的方法 (23)4.3.2影响加工余量的因素 (24)4.3.3确定加工余量 (24)4.4工序尺寸及公差的确定 ..254.4切削用量的选择 (26)第五章基本时间的确定 (28)5.1时间定额的定义 (28)5.2时间定额的组成 (28)5.3工时定额的计算 (29)第二部分夹具设计第六章夹具设计 (30)6.1 定位基准的选择 (30)6.2压紧元件的选择 (30)6.3切削力及夹紧力的计算 ..306.4误差分析与计算 (32)6.5夹具设计及操作的简要说明 (33)第一章零件分析1.1 零件的形状(连接座三维图)图1.2连接座零件图1.2零件的工艺分析由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。
机械制造技术课程设计题目：连接座机械加工工艺规程设计内容：1.机械加工工艺过程卡片 1套2.机械加工工序卡片 1套3.机床专用夹具设计图纸 1份4.设计说明书 1份专业：模具设计与制造年级： 2012级学生姓名：指导教师：二〇一一年五月课程设计的目的机械加工工艺课程设计是机械类学生在学完了机械制造技术，进行了生产实习之后的一项重要的实践性教学环节。
本课程设计主要培养学生综合运用所学的知识来分析处理生产工艺问题的能力，使学生进一步巩固有关理论知识，掌握机械加工工艺规程设计的方法，提高独立工作的能力，为将来从事专业技术工作打好基础。
另外，这次课程设计也为以后的毕业设计进行了一次综合训练和准备。
通过本次课程设计，应使学生在下述各方面得到锻炼：（1）熟练的运用机械制造基础、汽车制造工艺学和其他有关先修课程中的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决某一个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、夹紧，工艺尺寸确定等问题，从而保证零件制造的质量、生产率和经济性。
（2）通过夹具设计的训练，进一步提高结构设计(包括设计计算、工程制图等方面)的能力。
（3）能比较熟练的查阅和使用各种技术资料，如有关国家标准、手册、图册、规范等。
（4）在设计过程中培养学生严谨的工作作风和独立工作的能力。
第1章、零件的分析1.1、零件的作用题目给的零件是离心式微电机水泵上的连接零件，它位于水泵泵壳内，主要作用是固定水泵叶轮1.2、零件的形状零件的实际形状如上图所示，从零件图上看，该零件是典型的零件，结构比较简单。
具体尺寸，公差如下图所示。
第2章、零件的工艺分析由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。
连接座共有两组加工表面，他们之间有一定的位置要求。
现分述如下：2.1左端的加工表面这一组加工表面包括：左端面，Φ1250025.0-外圆，Φ100026.00+内圆，倒角，钻通孔Φ7，钻孔并攻丝。
机械加工工序卡片产品名称连接座零(部)件名称第1页车间工序号工件名称材料牌号铸造车间0连接座HT200毛坯种类毛坯外形尺寸每坯件数每台件数铸件156X156X8311设备名称设备型号设备编号同时加工件数1夹具编号夹具名称冷却液工序时间准终单件工步号工步内容工艺装备主轴转速/(r/min)切削速度(m/min)进给量(mm/r)进给深度(mm)走刀次数工时定额描图机动辅助1铸造毛坯保证各尺寸游标卡尺描校2清砂底图号装订号编制审核会签标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零(部)件图号共11页产品名称连接座零(部)件名称第3页车间工序号工件名称材料牌号机加工车间10连接座HT200毛坯种类毛坯外形尺寸每坯件数每台件数铸件156X156X8311设备名称设备型号设备编号同时加工件数车床CA61401夹具编号夹具名称冷却液三爪自定心卡盘工序时间机动单件63工步号工步内容工艺装备主轴转速/(r/min)切削速度(m/min)进给量(mm/r)进给深度(mm)走刀次数工时定额描图基本辅助1粗车右端面至7890度偏刀、Φ16钻头、盲孔车刀、游标卡尺6601100.450.9111描校2粗车外圆Φ115深56601430.450.9110 3钻通孔Φ161000450.48 3.5111底图号4粗镗内孔Φ34深29510550.30.9119 5粗车小凸台断面至206601100.450.9111装订号编制审核会签标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品名称连接座零(部)件名称第4页车间工序号工件名称材料牌号机加工车间15连接座HT200毛坯种类毛坯外形尺寸每坯件数每台件数铸件156X156X8311设备名称设备型号设备编号同时加工件数车床CA61401夹具编号夹具名称冷却润滑液三爪自定心卡盘工序时间准终单件63工步号工步内容工艺装备主轴转速/(r/min)切削速度(m/mim)进给量(mm/r)进给深度(mm)走刀次数工时定额描图机动辅助1粗车右端面至7190度偏刀，盲孔偏刀，游标卡尺6601100.450.9115描校2粗车外圆Φ118深96601430.450.919 3粗车内孔Φ98深6.8510550.37.3139底图号装订号编制审核会签标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品名称连接座零(部)件名称第5页车间工序号工件名称材料牌号机加工车间20连接座HT200毛坯种类毛坯外形尺寸每坯件数每台件数铸件156X156X8311设备名称设备型号设备编号同时加工件数车床CA61401夹具编号夹具名称冷却润滑液三爪自定心卡盘工序时间准终单件113工步号工步内容工艺装备主轴转速/(r/min)切削速度(m/min)进给量(mm/r)进给深度(mm)走刀次数工时定额描图机动辅助1半精车端面保证长70YT5 90度偏刀，YT5镗刀，游标卡尺，内径百分尺6601100.450.9121描校2半精车外圆Φ111.4×56601430.450.9119 3半精镗内孔Φ39.6×27510550.30.9136底图号4半精镗内孔Φ32×28510510.30.9130 5半精镗内孔Φ17.5510260.30.9110装订号6半精车小凸台端面深166601100.450.917编制审核会签标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品名称连接座零(部)件名称第6页车间工序号工件名称材料牌号机加工25连接座HT200毛坯种类毛坯外形尺寸每坯件数每台件数铸件156X156X8311设备名称设备型号设备编号同时加工件数车床CA61401夹具编号夹具名称冷却润滑液三爪自定心卡盘工序时间准终单件51工步号工步内容工艺装备主轴转速/(r/min)切削速度(m/min)进给量(mm/r)进给深度(mm)走刀次数工时定额描图机动辅助1半精车右端面至6990度偏刀，盲孔偏刀，游标卡尺6601100.450.916描校2半精车外圆Φ115.4长96601430.450.9193半精镗内孔Φ99.6长7510550.30.9136底图号装订号编制审核会签标记处数更改文件号签字日期标记处数更改文件号签字日期文件编号机械加工工序卡片产品型号零(部)件图号共11页产品名称连接座零(部)件名称第7页车间工序号工件名称材料牌号机加工车间30连接座HT200毛坯种类毛坯外形尺寸每坯件数每台件数铸件156X156X8311设备名称设备型号设备编号同时加工件数立式钻床Z5115A1夹具编号夹具名称冷却润滑液专用夹具工序时间准终单件72工步号工步内容工艺装备主轴转速/(r/min)切削速度(m/min)进给量(mm/r)进给深度(mm)走刀次数工时定额描图机动辅助1钻通孔3×Φ7Φ7钻头游标卡尺1000450.48 3.5172描校底图号装订号编制审核会签标记处数更改文件号签字日期标记处数更改文件号签字日期文件编号机械加工工序卡片产品型号零(部)件图号共11页产品名称连接座零(部)件名称第8页车间工序号工件名称材料牌号机加工车间35连接座HT200毛坯种类毛坯外形尺寸每坯件数每台件数铸件156X156X8311设备名称设备型号设备编号同时加工件数立式钻床Z5115A1夹具编号夹具名称冷却润滑液专用夹具工序时间准终单件218工步号工步内容工艺装备主轴转速/(r/min)切削速度(m/min)进给量(mm/r)进给深度(mm)走刀次数工时定额描图机动辅助1钻通孔6深Φ7Φ7钻头，Φ4.1钻头，M5丝锥，游标卡尺，螺纹塞规100017.10.22 2.5172描校2钻孔4深Φ4.134深1196020.20.1 3.3511163攻螺纹4-M5深10195 4.9 1.25130底图号装订号装订号5.28编制审核会签标记处数更改文件号签字日期标记处数更改文件号签字日期文件编号机械加工工序卡片产品型号零(部)件图号共11页产品名称连接座零(部)件名称第10页车间工序号工件名称材料牌号机加工车间45连接座HT200毛坯种类毛坯外形尺寸每坯件数每台件数铸件156X156X8311设备名称设备型号设备编号同时加工件数万能外圆磨床1夹具编号夹具名称冷却润滑液专用夹具工序时间准终单件29工步号工步内容工艺装备主轴转速/(r/min)切削速度(m/min)进给量(mm/r)进给深度(mm)走刀次数工时定额描图机动辅助1磨内孔Φ40深5砂轮，内径千分尺，外径千分尺，16描校2磨外圆Φ111深513底图号装订号编制审核会签标记处数更改文件号签字日期标记处数更改文件号签字日期文件编号机械加工工序卡片产品型号零(部)件图号共11页产品名称连接座零(部)件名称第11页车间工序号工件名称材料牌号机加工车间50连接座HT200毛坯种类毛坯外形寸每坯件数每台件数铸件156X156X8311设备名称设备型号设备编号同时加工件数万能外圆磨床1夹具编号夹具名称冷却润滑液专用夹具工序时间准终单件工步号工步内容工艺装备主轴转速/(r/min)切削速度(m/mim)进给量(mm/r)进给深度(mm)走刀次数工时定额描图机动辅助1磨内孔Φ100深7保证尺寸精度砂轮，内径千分尺，外径千分尺描校2磨外圆Φ115深9保证尺寸精度。

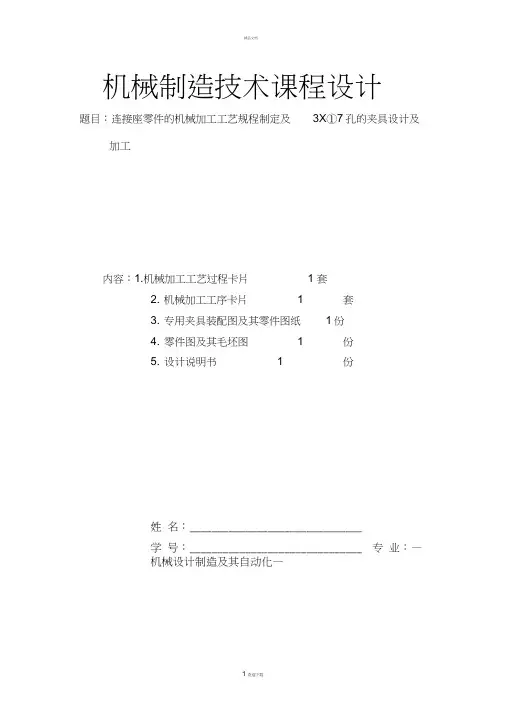

机械制造技术课程设计题目：连接座零件的机械加工工艺规程制定及3X①7孔的夹具设计及加工内容：1.机械加工工艺过程卡片 1 套2. 机械加工工序卡片 1 套3. 专用夹具装配图及其零件图纸1份4. 零件图及其毛坯图 1 份5. 设计说明书 1 份姓名：_______________________________学号：_______________________________ 专业：—机械设计制造及其自动化—指导教师：____________________________目录1课程设计的题目 (1)2课程设计时间 (1)3课程设计的目的及其要求 (1)4设计内容 (2)4.1 零件的分析 (2)4.2零件的工艺分析 (3)4.3毛坯设计 (5)4.4选择加工方法，拟定工艺路线 (7)4.5加工设备及刀具、夹具、量具的选择 (11)4.6切削用量的选择 (14)4.7 基本加工时间的确定165、心得体会176、参考文献181、课程设计的题目连接座零件的机械加工工艺规程制定及3X①7孔的夹具设计及加工2、课程设计时间第一周——第三周3、课程设计的目的及其要求3.1 课程设计的目地机械加工工艺课程设计是机械类学生在学完了机械制造技术，进行了生产实习之后的一项重要的实践性教学环节。
本课程设计主要培养学生综合运用所学的知识来分析处理生产工艺问题的能力，使学生进一步巩固有关理论知识，掌握机械加工工艺规程设计的方法，提高独立工作的能力，为将来从事专业技术工作打好基础。
另外，这次课程设计也为以后的毕业设计进行了一次综合训练和准备。
通过本次课程设计，应使学生在下述各方面得到锻炼：3.1.1 熟练的运用机械制造基础、机械制造技术和其他有关先修课程中的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决某一个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、夹紧，工艺尺寸确定等问题，从而保证零件制造的质量、生产率和经济性。
机械制造学课程设计说明书题目名称连接座加工工艺规程编制专业班级11级机械制造及自动化2班学生姓名学号指导教师王月英机械与电子工程系二○一四年六月二十日目录任务书----------------------------------------------------------------------------------------------3指导教师评阅表----------------------------------------------------------------------------------4一、序言----------------------------------------------------------------------------------------8二、零件的分析--------------------------------------------------------------------------------9三、工艺规程的设计----------------------------------------------------------------------------10（1）.确定毛坯的制造形式----------------------------------------------------------------12（2）.基面的选择-----------------------------------------------------------------------------15（3）.制订工艺路线--------------------------------------------------------------------------17（4）.机械加工余量、工序尺寸及毛坯尺寸的确--------------------------------------19（5）.确定切削用量及基本工时-----------------------------------------------------------20四、设计心得与小结-----------------------------------------------------------------------------23五、参考文献-------------------------------------------------------------------------------------23蚌埠学院机械制造学课程设计任务书层次：本科专业：11机械设计制造与自动化本 2任务书审定日期年月日指导教师（签字）任务书下达日期年月日学生（签字）蚌埠学院本科课程设计评阅表机械与电子工程系2011级机械设计制造及自动化专业（班级）：11机制本 2 班一、序言机械加工工艺课程设计是机械类学生在学完了机械制造技术，进行了生产实习之后的一项重要的实践性教学环节。
机械制造连接座加工工艺说明书(附工序卡片)机械制造技术课程设计题目：连接座机械加工工艺规程设计内容：1.机械加工工艺过程卡片 1套2.机械加工工序卡片 1套3.机床专用夹具设计图纸 1份4.设计说明书 1份专业：模具设计与制造年级： 2012级学生姓名：指导教师：二〇一一年五月课程设计的目的机械加工工艺课程设计是机械类学生在学完了机械制造技术，进行了生产实习之后的一项重要的实践性教学环节。
本课程设计主要培养学生综合运用所学的知识来分析处理生产工艺问题的能力，使学生进一步巩固有关理论知识，掌握机械加工工艺规程设计的方法，提高独立工作的能力，为将来从事专业技术工作打好基础。
另外，这次课程设计也为以后的毕业设计进行了一次综合训练和准备。
通过本次课程设计，应使学生在下述各方面得到锻炼：（1）熟练的运用机械制造基础、汽车制造工艺学和其他有关先修课程中的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决某一个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、夹紧，工艺尺寸确定等问题，从而保证零件制造的质量、生产率和经济性。
（2）通过夹具设计的训练，进一步提高结构设计(包括设计计算、工程制图等方面)的能力。
（3）能比较熟练的查阅和使用各种技术资料，如有关国家标准、手册、图册、规范等。
（4）在设计过程中培养学生严谨的工作作风和独立工作的能力。
第1章、零件的分析1.1、零件的作用题目给的零件是离心式微电机水泵上的连接零件，它位于水泵泵壳内，主要作用是固定水泵叶轮1.2、零件的形状零件的实际形状如上图所示，从零件图上看，该零件是典型的零件，结构比较简单。
具体尺寸，公差如下图所示。
第2章、零件的工艺分析由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。
连接座共有两组加工表面，他们之间有一定的位置要求。
现分述如下：2.1左端的加工表面这一组加工表面包括：左端面，Φ1250025.0-外圆，Φ100026.00+内圆，倒角，钻通孔Φ7，钻孔并攻丝。
这一部份只有端面有6.3的粗糙度要求，Φ100026.00+的内圆孔有25的粗糙度要求。
其要求并不高，粗车后半精车就可以达到精度要求。
而钻工没有精度要求，因此一道工序就可以达到要求，并不需要扩孔、铰孔等工序。
2.2右端面的加工表面这一组加工表面包括：右端面；Φ1210的外圆，粗糙度为3.2、6.3；外-.004+的小凸台，粗糙度为3.2，并带有倒角；Φ32的小凹径为Φ50、内径为Φ40016.0槽，粗糙度为25；钻Φ17.5的中心孔，钻Φ7通孔。
其要求也不高，粗车后半精车就可以达到精度要求。
其中，Φ17.5、Φ40的孔或内圆直接在车床上做镗工就行了。
其具体过程如下表：第3章、毛坯设计3.1、毛坯的选择毛坯种类的选择决定与零件的实际作用，材料、形状、生产性质以及在生产中获得可能性，毛坯的制造方法主要有以下几种：1、型材2、锻造3、铸造4、焊接5、其他毛坯。
根据零件的材料，推荐用型材或铸件，但从经济方面着想，如用型材中的棒料，加工余量太大，这样不仅浪费材料，而且还增加机床，刀具及能源等消耗，而铸件具有较高的抗拉抗弯和抗扭强度，冲击韧性常用于大载荷或冲击载荷下的工作零件。
该零件材料为HT200，考虑到零件在工作时要有高的耐磨性，所以选择铸铁铸造。
依据设计要求Q=5000台/年，n=1件/台；结合生产实际，备品率α和废品率β分别取10%和1%代入公式得该工件的生产纲领N=5000 5555件/年3.2、确定机械加工余量、毛坯尺寸和公差（1）求最大轮廓尺寸根据零件图计算轮廓的尺寸，最大直径Ф142mm，高69mm。
（2）选择铸件公差等级查手册铸造方法按机器造型，铸件材料按灰铸铁，得铸件公差等级为8～12级取为11级。
（3）求铸件尺寸公差公差带相对于基本尺寸对称分布。
（4）求机械加工余量等级查手册铸造方法按机器造型、铸件材料为HT200得机械加工余量等级E-G 级选择F级。
3.3、确定机械加工余量根据铸件质量、零件表面粗糙度、形状复杂程度，取铸件加工表面的单边余量为7mm，。
3.4、确定毛坯尺寸上面查得的加工余量适用于机械加工表面粗糙度Ra≥1.6 。
Ra﹤1.6 的表面，余量要适当加大。
分析本零件，加工表面Ra≥1.6 ，因此这些表面的毛坯尺寸只需将零件的尺寸加上所查的余量即可。
（由于有的表面只需粗加工，这时可取所查数据的小值）生产类型为大批量，可采用两箱砂型铸造毛坯。
由于所有孔无需铸造出来，故不需要安放型心。
此外，为消除残余应力，铸造后应安排人工进行时效处理。
3.5、确定毛坯尺寸公差毛坯尺寸公差根据铸件质量、材质系数、形状复杂系数查手册得，本零件毛坯尺寸允许偏差见下表：毛坯尺寸允许公差/mm3.6、设计毛坯图（1）确定拔模斜度根据机械制造工艺设计手册查出拔模斜度为5度。
（2）确定分型面由于毛坯形状前后对称，且最大截面在中截面，为了起模及便于发现上下模在铸造过程中的错移所以选前后对称的中截面为分型面。
（3）毛坯的热处理方式为了去除内应力，改善切削性能，在铸件取出后要做时效处理。
下图为该零件的毛坯图:第4章、选择加工方法，拟定工艺路线4.1、基面的选择基面选择是工艺规程设计中的重要设计之一，基面的选择正确与合理，可以使加工质量得到保证，生产率得到提高。
否则，加工工艺过程会问题百出，更有甚者，还会造成零件大批报废，使生产无法进行。
4.2、精基面的选择精基准的选择主要考虑基准重合的问题。
选择加工表面的设计基准为定位基准，称为基准重合的原则。
采用基准重合原则可以避免由定位基准与设计基准不重合引起的基准不重合误差，零件的尺寸精度和位置精度能可靠的得以保证。
4.3、制定机械加工工艺路线工艺路线一工序一：1.粗车右端面2.车外圆Φ1213.车右台阶面4.车外圆Φ1305.车端面6.粗镗Φ40工序二：1.粗车大端面2.粗镗Φ100H73.车台阶面4.车外圆Φ125工序三：1.半精镗Φ402.半精车外圆Φ1213.半精车右台阶面4.半精车外圆Φ1305.半精车端面6.半精车右端面工序四：1.半精车大端面2.半精车Φ100H73.半精车右台阶面4.半精车外圆Φ125工序五：1.精车右端面2.精车外圆Φ1213.精镗Φ404.精车外圆Φ1305.精车端面6.精车右台阶面工序六：1.精车大端面2.精车Φ100H73.精车右台阶面4.精车外圆Φ125工序七：精铣B面工序八:粗铣Φ100面工序九：精铣Φ100面工序十：1.钻孔到Φ102.扩钻到Φ163.扩孔到Φ17.4工序十一：精镗孔至17.5工序十二在6个工位上钻孔Φ7工序十三：1.在4个工位上钻孔Φ4.52.攻螺纹4－M5工艺路线二：工序一：1.粗车右端面至782.粗车外圆Φ125×53.钻通孔Φ164.粗镗内孔Φ34×295.粗车小凸台端面至20 工序二：1.粗车右端面至712.粗车外圆Φ128×93.粗车内孔Φ98×6.8工序三：1.半精车端面保702.半精车外圆Φ121.4×53.法精镗内孔Φ39.6×274.半精镗内孔Φ32×285.半精镗内孔保Φ17.56.半精车小凸台端面保16 工序四：1.半精车右端面到692.半精车外圆Φ125.4长93.半精镗内孔Φ199.6长7 工序五：1.钻通孔3×Φ72.钻通孔3×Φ73.钻孔4×Φ4.134深124.攻螺纹4-M5深10工序六：1.磨内孔保Φ40×52.磨外圆保Φ125×92.磨外圆保Φ12×5工序七：1.磨内孔保Φ100×7工艺路线比较：上述两个工艺路线，第一条工艺路线做得比较精细，每一道工序都安排的很到位，但是做起来很复杂；第二条工艺路线比较简洁明了，基本上可以达到精度要求，但最后的磨工感觉有点多余。
相比之下我们选择第二条工艺路线，然后对其进行修改：去掉磨式。
因为零件精度要求不高，半精车就可以达到目的。
拟定工艺过程：第5章、加工设备及刀具、夹具、量具的选择由于生产类型为大批量，故加工设备以通用机床为主，辅以少量专用机床，其生产方式以通用机床专用夹具为主，辅以少量专用机床的流水生产线，工件在各机床上的装卸及各机床间的传送均由人工完成。
5.1、选择机床，根据不同的工序选择机床由于本零件加工精度不高，普通机床就可以达到加工要求。
因此我们选用最常用的机床：车床用CA6140,钻床用Z5125A。
下面是这两台机床的具体资料：1.车床用CA6140本系列车床适用于车削内外圆柱面，内锥面及其它旋转面。
车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作。
CA6140 结构特点：1>.CA系列产品，以“A”型为基型，派生出几种变形产品。
B型：主轴孔径80mm，C型：主轴孔径104mm。
F型：液压仿形。
M型：精密型。
2>.床身宽于一般车床，具有较高的刚度，导轨面经中频淬火，经久耐磨。
3>.机床操作灵便集中，滑板设有快移机构。
采用单手柄形象化操作，宜人性好。
4>.机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力高速切削。
主轴孔径大，可选用附件齐全。
2.钻床用Z5125A5.2、选择刀具选用硬质合金铣刀，硬质合金钻头，硬质合金扩孔钻、硬质合金铰刀、硬质合金锪钻,加工铸铁零件采用YG类硬质合金，粗加工用YG8，半精加工为YG6。
具体见工序卡。
第6章、切削用量的选择切削速度、进给量和切削深度三者称为切削用量。
它们是影响工件加工质量和生产效率的重要因素。
车削时，工件加工表面最大直径处的线速度称为切削速度，以v(m/min)表示。
其计算公式：v=πdn/1000(m/min)式中：d——工件待加工表面的直径（mm）n——车床主轴每分钟的转速（r/min）工件每转一周，车刀所移动的距离，称为进给量，以f(mm/r)表示；车刀每一次切去的金属层的厚度，称为切削深度，以ap(mm)表示。
为了保证加工质量和提高生产率，零件加工应分阶段，中等精度的零件，一般按粗车一精车的方案进行。
粗车的目的是尽快地从毛坯上切去大部分的加工余量，使工件接近要求的形状和尺寸。
粗车以提高生产率为主，在生产中加大切削深度，对提高生产率最有利，其次适当加大进给量，而采用中等或中等偏低的切削速度。
使用高速钢车刀进行粗车的切削用量推荐如下：切削深度ap=0.8～1.5mm，进给量f=0.2～0.3mm/r，切削速度v取30～50m/min(切钢)。
粗车铸、锻件毛坯时，因工件表面有硬皮，为保护刀尖，应先车端面或倒角，第一次切深应大于硬皮厚度。
