砌体材料及其力学性能砌筑材料及砌体种类

第一节 砌体材料种类和强度等级
一、块体材料 —— 3.烧结多孔砖


按其孔洞方向，粘土空心砖分为竖孔和水平孔两大类， 前者用于承重，现在称为烧结多孔砖 ，后者用于框架 填充墙或非承重隔墙，现在称为烧结空心砖。 烧结多孔砖的外形尺寸，按GB13544—2000规定，长 度 (L) 可 为 290 、 240 、 190mm ， 宽度 (B) 可为 240 、 190、180、175、140、115mm，高度(H)可为90mm， 不同组合而成。产品还可以有 1/2 长度或 1/2 宽度的 配 砖 ，配套使用。有的多孔砖可与普通砖搭配使用。 (P7图2.1)
一、块体材料 —— 2.非烧结硅酸盐砖 矿渣砖 矿渣砖是以未经过水淬处理的高炉矿渣为主 要原料，掺配一定比例的石灰、粉煤灰或煤渣， 经过原料制备、搅拌、消化、轮碾、半干压成型 以及蒸汽养护等工序制成的。

第一节 砌体材料种类和强度等级
一、块体材料 —— 2.非烧结硅酸盐砖 混凝土砖 制成标准砖尺寸的混凝土砖也属于硅酸盐 砖。目前南方一些地方，如湖北、贵州等地，常 以这种砖代替强度等级大于MU7.5的烧结普通砖。
第一节 砌体材料种类和强度等级
一、块体材料 二、块体的强度等级 三、砂浆的种类和强度等级 四、混凝土砌块灌孔混凝土 五、块体及砂浆的选择
第一节 砌体材料种类和强度等级
一、块体材料

砌体结构用的块体材料一般分为天然石材和人工砖 石两大类。 人工砖石有经过焙烧的烧结普通砖、烧结多孔砖， 以及不经过焙烧的硅酸盐砖、混凝土小型空心砌块、 轻集料混凝土砌块等。但是也不是包括所有的各种 块体，对于新规范未包括的、或今后新增加的一些 材料制作的块体，应在确保其材料性能指标并通过 构件试验确定有关计算指标、满足使用功能和保证 耐久性的情况下，可以参考应用新规范。
续1：烧结普通砖和烧结多孔砖
强度等级的评定---- 强度检验方法 a)试样 烧结普通砖 抽取10块，分别切断，用水泥净浆将半块砖 两两叠 粘 在一起，上下做抹平面，试件呈近立方体，经养护后 试压破坏。 烧结多孔砖 用检测整块砖抗压强度来评定强度等级。 b)计算参数 计算单块强度、强度标准差与变异系数，确定评定 方法。
第二章 砌体材料及其力学性能

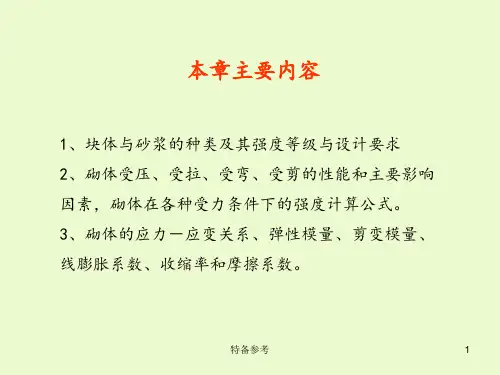

1. 砌体材料种类和强度等级 2. 砌体分类 3. 无筋砌体的抗压强度平均值 4. 无筋砌体的抗拉、抗弯、抗剪 强度平均值 5. 砌体的变形性能
第二章 砌体材料及其力学性能
本章涉及新规范适用范围。 新规范关于 块体材料的名称 根据国家建材 标准作了一些修改，增加了蒸压灰砂砖、蒸压粉 煤灰砖、轻集料混凝土砌块砌体的计算指标，取 消不常用的中型空心砌块、空斗墙砌体，对一些 材料的最低强度等级作了限制，增加了砌体收缩 率的规定。

第一节 砌体材料种类和强度等级
一、块体材料 —— 2.非烧结硅酸盐砖
应该指出，各种硅酸盐砖均不需要焙 烧，不宜用于砌筑炉壁、烟囱之类承受高 温的砌体。
第一节 砌体材料种类和强度等级
一、块体材料 —— 3.烧结多孔砖 为了减轻墙体自重，改善砖砌体的技术经济 指标，近期以来我国部分地区生产应用了具有不 同孔洞形状和不同孔洞率的粘土空心砖。这种砖 自重较小，保温隔热性能有了进一步改善，砖的 厚度较大，抗弯抗剪能力较强，而且节省砂浆。 另外应该指出，作为近期节土的重要措施，大力 推广应用粘土空心砖受到了各方面的重视。
第一节 砌体材料种类和强度等级
一、块体材料 —— 2.非烧结硅酸盐砖


以硅质材料和石灰为主要原料压制成坯，并经 高压釜蒸汽养护而成的实心砖，统称为硅酸盐 砖。 常用的有：蒸压灰砂砖、蒸压粉煤灰砖、炉渣 砖、矿渣砖等。其规格尺寸与实心粘土砖相同。
第一节 砌体材料种类和强度等级
一、块体材料 —— 2.非烧结硅酸盐砖 蒸压灰砂砖 是以石英砂和石灰为主要原料，也可加入着 色剂或掺合料，经坯料制备，压制成型，蒸压养 护而成的。用料中石英砂约占 80 ％ ---90 ％，石 灰约占10％---20％。色泽一般为灰白色。 这种砖不能用于温度长期超过 200℃，受急 冷急热，或有酸性介质侵蚀的部位。
第一节 砌体材料种类和强度等级
二、块体的强度等级:3.蒸压灰砂砖 采用的国家标准：《蒸压灰砂砖》(GB11945--1999) (1) 强 度 等 级 分 为 四 级 ： MU25 ， MU20 ， MU15 ， MU10。 (2) 强度等级的评定：规定了尺寸偏差和外观要求， 并由抗压强度与抗折强度指标评定砖的强度等级。 (3) 抗冻性：经 15 次冻融循环，要求抗压强度损失不 大于20％，干质量损失不大于2％。 (4) MU25 ， MU20 ，MU15 可用于基础及其他建筑； MU10 仅可用于防潮层以上的建筑。并且，由于灰砂砖 在长期高温作用下会发生破坏，故不得用于温度长期超 过 200℃，或受急冷急热，或有酸性介质侵蚀的建筑部 位。

第一节 砌体材料种类和强度等级
一、块体材料 —— 2.非烧结硅酸盐砖 蒸压粉煤灰砖 蒸压粉煤灰砖又称烟灰砖，是以粉煤灰为主 要原料，掺配一定比例的石灰、石膏或其他碱性 激发剂，再加入一定量的炉渣或水淬矿渣作骨料， 经加水搅拌、消化、轮碾、压制成型、高压蒸汽 养护而成的砖。 这种砖的抗冻性，长期强度稳定性，以及防 水性能等均不及粘土砖，可用于一般建筑。
第一节 砌体材料种类和强度等级
一、块体材料 —— 1.烧结普通砖

烧结普通砖
以粘土、页岩、煤矸石、粉煤灰为主要原料，经过 焙烧而成的，实心和孔洞率不大于15％的砖。 其中实心砖是主要品种，是目前应用最广泛的块体 材料。其他非粘土原料 制成的砖的生产和推广应用，既 能利用工业废料，又保护土地资源，是砖瓦工业发展的 方向，例如，烧结页岩砖、烧结煤矸石砖、烧结粉煤灰 砖等。 烧结普通砖具有全国统一的规格，其尺寸为 240mm╳115mm╳53mm. 具有这种尺寸的砖通称为“ 标 准砖”。

第一节 砌体材料种类和强度等级
二、块体的强度等级
块体的强度等级是块体力学性能的基本标志， 是由标准试验方法得出的块体极限抗压强度按规 定的评定方法确定的，用“MU”表示，后跟数字 表示块体的强度大小，单位为 N/mm2 或 MPa 。 如：MU10(100) M-----Masonry U-----unity f =10 N/mm2(或 MPa) 括号内kgf/cm2(1kgf=9.80665N≈10N)
f i — —单块砖试件抗压强度 测定值，精确至 0.01MP a f — —10块砖试件的抗压强度平 均值，精确至 0.1MP a
续3：烧结普通砖和烧结多孔砖
强度等级的评定---- 强度检验方法
c) 结果的评定 I ) 按平均值 — —标准值的评定方法 当 0.21 时，按抗压强度平均值 ( f )、抗压强度标准值 ( f k )指标 评定砖的强度等级。 f k f 1.8 S 式中：f k 抗压强度标准值，精确 至0.1MPa II ) 按平均值 — —最小值的评定方法 当 0.21 时，按抗压强度平均值 ( f )、单块砖最小抗压强度 值( f min ) 指标评定砖的强度等级 。f min精确至0.1MPa。

第一节 砌体材料种类和强度等级
一、块体材料 —— 5.天然石材
重石和轻石(按重力密度分----大于或小于18KN/m3)： 重石：花岗岩、砂岩、石灰岩等。 轻石：凝灰岩、贝壳灰岩等。 重石材由于强度大、抗冻性、抗水性、抗气性均较 好，常用于承重墙体、基础、挡土墙等。 料石和毛石(按外形规则程度分)： 料石：按加工后外形规则程度又分为细料石、半细 料石、粗料石。 毛石：形状不规则，中部厚度不小于200mm的块石。
200mm)。如果试块的边长为其他尺寸时，可乘以强 度换算系数。
第一节 砌体材料种类和强度等级
三、砂浆的种类和强度等级
1. 组成：由砂和无机胶结料(水泥、石灰、石膏、粘 土等)按一定比例加水搅拌而成的。 2. 作用： 粘结(产生粘结力和摩擦力) 找平(使应力分布均匀) 填隙作用(减少透气性，提高隔热、防水、抗冻性能) 。
第一节 砌体材料种类和强度等级
二、块体的强度等级: 5.砌块 6.石材
砌块：
–
–
–
按单块受压的试验方法确定 抗压强度由毛面积确定 型 砌 块 的 强 度 等 级 ： MU20 ， MU15 ， MU10 ， MU7.5， MU5，比原规程参加了 MU20 ，并取消了 MU3.5。
石材：
– 由 边 长 为 70mm 的 立 方 试 块 作 为 标 准 ( 原 边 长 为

第一节 砌体材料种类和强度等级
一、块体材料 —— 4.混凝土砌块
混凝土砌块的尺寸： 小型砌块：高度为180—350mm； 中型砌块：高度为360—900mm； 大型砌块：高度大于900mm。 受起重设备限制，中型和大型砌块已很少应用。 自70年代以来，南方各省已经用混凝土小型砌块建成 了数十万平方米的房屋，小型砌块的主规格尺寸为 390mm╳190mm╳90mm，配以必要的辅助规格砌块后， 可同时适用2M0和3M0的建筑模数制，非常灵活。
续2：烧结普通砖和烧结多孔砖
强度等级的评定---- 强度检验方法
10
S
( f
i 1
i

f )2
n 1 S f
1 10 ( fi f ) 9 i 1
2

式中：S — —10块砖试件的抗压强度标 准差，精确至 0.01MP a
— —该组砖试块强度变异 系数，精确至 0.01

第一节 砌体材料种类和强度等级
一、块体材料 —— 2.非烧结硅酸盐砖 炉渣砖 炉渣砖又称煤渣砖，是以炉渣为主要原料， 掺配适量的石灰、石膏或其他碱性激发剂，经加 水搅拌、消化、轮碾、蒸压养护而成的砖。 这种砖的耐热温度可达 300℃，能基本满足 一般建筑的使用要求。
