2-4 砌体结构计算2-4-1 砌体结构的计算用表1．砌体和砂浆的强度等级砌体和砂浆的强度等级，应按下列规定采用：烧结普通砖、烧结多孔砖等的强度等级：MU30、MU25、MU20、MU15和MU10；蒸压灰砂砖、蒸压粉煤灰砖的强度等级：MU25、MU20、MU15和MU10；砌块的强度等级：MU20、MU15、MU10、MU7.5和MU5；石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30和MU20；砂浆的强度等级：M15、M10、M7.5、M5和M2.5。
2．各类砌体的抗压强度设计值（表2-60~表2-64）烧结普通砖和烧结多孔砖砌体的抗压强度设计值（MPa）表2-602．对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；3．对T形截面砌体，应按表中数值乘以0.85；4．表中轻骨料混凝土砌块为煤矸石和水泥煤渣混凝土砌块。
轻骨料混凝土砌块砌体的抗压强度设计值（MPa）表2-63注：1．表中的砌块为火山渣、浮石和陶粒轻骨料混凝土砌块；2．对厚度方向为双排组砌的轻骨料混凝土砌块砌体的抗压强度设计值，应按表中数值乘以0.8。
毛石砌体的抗压强度设计值（MPa）表2-643．各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值（表2-65）沿砌体灰缝截面破坏时砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值（MPa）表2-65沿齿缝沿齿缝沿通缝烧结普通砖、烧结多孔砖蒸压灰砂砖、蒸压粉煤灰砖混凝土砌块注：．对于用形状规则的块体砌筑的砌体，当搭接长度与块体高度的比值小于时，其轴心抗拉强度设计值f t和弯曲抗拉强度设计值f tm应按表中数值乘以搭接长度与块体高度比值后采用；2．对孔洞率不大于35%的双排孔或多排孔轻骨料混凝土砌块砌体的抗剪强度设计值，可按表中混凝土砌块砌体抗剪强度设计值乘以1.1；3．对蒸压灰砂砖、蒸压粉煤灰砖砌体，当有可靠的试验数据时，表中强度设计值，允许作适当调整；4．对烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖砌体，当有可靠的试验数据时，表中强度设计值，允许作适当调整。
砌体工程施工方案(2)(完整版)工程名称：中建·大公馆K4地块项目建筑地点：武汉市东湖新技术开发区曙光村建设单位：XXX设计单位：XXX监理单位：XXX勘察单位：XXX施工总承包：XXX1.总体概况中建大公馆项目K4地块总用地面积.0㎡，总建筑面积.0m2；包括1栋34~44层超高层住宅楼、1栋42F、3栋48F 超高层住宅楼及2栋2F商业楼、若干2F商业裙楼和1个2F 整体地下室。
2.设计概况建筑面积总建筑面积20.65万㎡，建筑层数为地下2层/34~48层，耐久年限为50年，抗震烈度为6度，防水等级为地下室一级，建筑耐火等级为一级，建筑防火分类为一类，屋面为一级。
主楼采用钻孔砼浇筑（后注浆），裙楼采用天然基础。
3.砌筑工程概况地下室填充墙（内墙）采用MU10蒸压灰砂砖，墙体厚度为200mm，砌筑砂浆为M5水泥砂浆砌筑。
分户墙（0.15标高以下）采用MU20蒸压水泥灰砂砖，墙体厚度为200mm，砌筑砂浆为普通砌筑砂浆。
分户墙（0.15标高以上）采用A3.5，B06蒸压粉煤灰加气混凝土砌块，墙体厚度为200mm，专用砌筑砂浆。
其他部位的墙体砌筑材料和规格详见表格。
编制依据：1.国家相关法律法规和规范标准；2.设计文件要求；3.施工图设计文件；4.现场实际情况。
设计文件：1.建筑设计文件；2.结构设计文件。
中建大公馆K4地块的施工图纸和组织设计需要遵循一系列规范和标准文件，包括《砌筑砂浆配合比设计规程》、《加气混凝土砌块建筑构造》、《蒸压砂加气砼精确砌块墙体自保温系统应用技术规程》等。
这些规范文件的编号和名称也需要在施工中严格遵循。
在施工准备阶段，需要进行技术准备和材料准备。
技术准备包括对施工图纸进行审查和熟悉设计要求和标准，以及编制砌筑工程专项施工方案。
此外，还需要对作业班组进行技术交底，确保砌筑工程按方案要求进行。
材料准备包括购进砂加气精确砌块，并按国家标准进行验收。
砌块运至现场后，需要按规格分等级堆放，并在堆垛上设立标志，标明品种、规格、强度等级，一般堆放高度不得超过2m，堆垛间留设通道。
一、砖墙的砌筑方式1、砖墙的砌筑方式是指砖块在砌体中的排列方式，为了保证墙体的坚固，砖块的排列应遵循内外搭接、上下错缝的原则。
错缝长度不应小于 60mm，且应便于砌筑及少砍砖，否则会影响墙体的强度和稳定性。
在墙的组砌中，砖块的长边平行于墙面的砖称为顺砖，砖块的长边垂直于墙面的砖称为丁砖。
上下皮砖之间的水平缝称为横缝，左右两砖之间的垂直缝称为竖缝，砖砌筑时切忌出现竖直通缝，否则会影响墙的强度和稳定性，如图所3.1所示。
图3.1 砖的错缝搭接及砖缝名称2、砖墙的叠砌方式可分为下列几种：全顺式、一顺一丁式、多顺一丁式、十字式，如图3.2示二、砖墙的基本尺寸砖墙的基本尺寸包括墙厚和墙段两个方向的尺寸，必须满足结构和功能要求的同时，满足砖的规格。
以标准砖为例，根据砖块的尺寸、数量、灰缝可形成不同的墙厚度和墙段的长度。
(1) 墙厚：标准砖的长、宽、高规格为 240mm×115mm×53mm，砖块间灰缝宽度为 10mm。
砖厚加灰缝、砖宽加灰缝后与砖长形成 1∶2∶4 的比例特征，组砌灵活。
(2) 墙身长度：当墙身过长时，其稳定性就差，故每隔一定距离应有垂直于它的横墙或其他构件来增强其稳定性。
横墙间距超过 16m 时，墙身做法则应根据我国砖石结构设计规范的要求进行加强。
(3) 墙身高度：墙身高度主要是指房屋的层高。
要依据实际要求，即设计要求而定，但墙高与墙厚有一定的比例制约，同时要考虑到水平侧推力的影响，保证墙体的稳定性。
(4) 砖墙洞口与墙段的尺寸：砖墙洞口主要是指门窗洞口，其尺寸应符合模数要求，尽量减少与此不符的门窗规格，以有利于工业化生产。
国家及地区的通用标准图集是以扩大模数 3M为倍数的，故门窗洞口尺寸多为 300 mm 的倍数，1000 mm 以内的小洞口可采用基本模数 100 mm的倍数。
（5）墙段多指转角墙和窗间墙，其长度取值以砖模 125mm为基础。
墙段有砖块和灰缝组成，即砖宽加缝宽：115mm+10mm=125mm，而建筑的进深、开间、门窗都是按扩大模数 300mm进行设计的，这样一幢建筑中采用两种模数必然给建筑、施工带来很多困难。
砌体结构计算砌体结构砌体结构具有以下优点：1.具有很好的耐久性。
2.保温隔热性能好。
（不会形成冷桥）第⼀章砌体及其⼒学性能第⼆节砌体材料的强度等级及设计要求⼀、块体的强度等级块体的强度等级是根据标准试验⽅法所得到的抗压极限强度划分的。
注：1.块体的强度等级是根据抗压强度平均值确定的，与混凝⼟不同。
2.砖的强度等级的确定除了要考虑抗压强度外，还要考虑抗折强度。
强度等级⽤符号MU表⽰，如MU10，MU表⽰砌体中的块体强度等级的符号, 其后数字表⽰块体强度的⼤⼩, 单位为N/mm2。
⼆、砂浆1.砂浆的种类：⽔泥砂浆、混合砂浆、⽯灰砂浆。
2.砂浆的强度等级砂浆的强度等级系采⽤70.7mm⽴⽅体标准试块, 在温度为15～25℃环境下硬化, 龄期为28d的极限抗压强度平均值确定。
砂浆试块的底模对砂浆强度的影响颇⼤, 砂浆标准中规定采⽤烧结粘⼟砖的⼲砖作底模。
对于⾮粘⼟砖砌体, 有些技术标准要求⽤相应的块材作底模。
砂浆的强度等级⽤字母M表⽰，其后的数字表⽰砂浆强度⼤⼩, 单位为N/mm2。
砂浆的最低强度等级为M2.5。
第三节砌体的抗压强度⼀、砌体受压破坏过程砌体受压破坏过程分为三个阶段：1.从加载到个别砖出现裂缝，⼤约在极限荷载的50～70%时，其特点为不加载，裂缝不发展。
2.形成贯通的裂缝，⼤约在极限荷载的80～90%时，特点是不加载裂缝继续发展，最终可能发⽣破坏。
3.破坏，被竖向裂缝分割成的⼩柱失稳破坏。
各类砌体受压破坏的过程是⼀样的，只不过到达各阶段时的荷载不同。
体内的块体受⼒⽐较复杂，它要受弯矩、剪⼒、拉⼒和应⼒集中的作⽤，与测量砖的强度等级时砖的受⼒状态不同。
由于砂浆层⾼低不平，砌体内块体的受⼒如同连续梁，如图所⽰。
块体的抗拉和抗剪强度⽐较低，容易开裂出现裂缝，因此，砌体的抗压强度⽐块体的抗压强度低。
⼆、影响砌体抗压强度的主要因素1.块材和砂浆的强度等级块材和砂浆的强度等级是影响砌体抗压强度的主要因素。

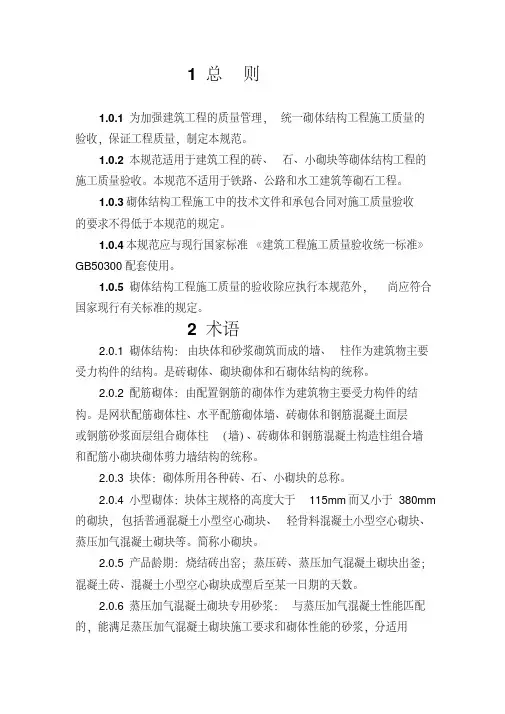

1 总则1.0.1为加强建筑工程的质量管理，统一砌体结构工程施工质量的验收，保证工程质量，制定本规范。
1.0.2本规范适用于建筑工程的砖、石、小砌块等砌体结构工程的施工质量验收。
本规范不适用于铁路、公路和水工建筑等砌石工程。
1.0.3砌体结构工程施工中的技术文件和承包合同对施工质量验收的要求不得低于本规范的规定。
1.0.4本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。
1.0.5砌体结构工程施工质量的验收除应执行本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 砌体结构：由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。
是砖砌体、砌块砌体和石砌体结构的统称。
2.0.2 配筋砌体：由配置钢筋的砌体作为建筑物主要受力构件的结构。
是网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱（墙）、砖砌体和钢筋混凝土构造柱组合墙和配筋小砌块砌体剪力墙结构的统称。
2.0.3 块体：砌体所用各种砖、石、小砌块的总称。
2.0.4 小型砌体：块体主规格的高度大于115mm而又小于380mm 的砌块，包括普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块等。
简称小砌块。
2.0.5 产品龄期：烧结砖出窑；蒸压砖、蒸压加气混凝土砌块出釜；混凝土砖、混凝土小型空心砌块成型后至某一日期的天数。
2.0.6 蒸压加气混凝土砌块专用砂浆：与蒸压加气混凝土性能匹配的，能满足蒸压加气混凝土砌块施工要求和砌体性能的砂浆，分适用于薄灰砌筑法的蒸压加气混凝土砌块粘结砂浆；适用于非薄灰砌筑法的蒸压加气混凝土砌块砌筑砂浆。
2.0.7 预拌砂浆：由专业生产厂家生产的湿拌砂浆或干混砂浆。
2.0.8 施工质量控制等级：按质量控制和质量保证若干要素对施工技术水平所作的分级。
2.0.9 瞎缝：砌体中相邻块体间无砌筑砂浆，又彼此接触的水平缝或竖向缝。
2.0.10 假缝：为掩盖砌体灰缝内在质量缺陷，砌筑砌体时仅在靠近砌体表面处抺有砂浆，而内总无砂浆的竖向灰缝。
1 总则1.0.1为加强建筑工程的质量管理，统一砌体结构工程施工质量的验收，保证工程质量，制定本规范。
1.0.2本规范适用于建筑工程的砖、石、小砌块等砌体结构工程的施工质量验收。
本规范不适用于铁路、公路和水工建筑等砌石工程。
1.0.3砌体结构工程施工中的技术文件和承包合同对施工质量验收的要求不得低于本规范的规定。
1.0.4本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。
1.0.5砌体结构工程施工质量的验收除应执行本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 砌体结构：由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。
是砖砌体、砌块砌体和石砌体结构的统称。
2.0.2 配筋砌体：由配置钢筋的砌体作为建筑物主要受力构件的结构。
是网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱（墙）、砖砌体和钢筋混凝土构造柱组合墙和配筋小砌块砌体剪力墙结构的统称。
2.0.3 块体：砌体所用各种砖、石、小砌块的总称。
2.0.4 小型砌体：块体主规格的高度大于115mm而又小于380mm 的砌块，包括普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块等。
简称小砌块。
2.0.5 产品龄期：烧结砖出窑；蒸压砖、蒸压加气混凝土砌块出釜；混凝土砖、混凝土小型空心砌块成型后至某一日期的天数。
2.0.6 蒸压加气混凝土砌块专用砂浆：与蒸压加气混凝土性能匹配的，能满足蒸压加气混凝土砌块施工要求和砌体性能的砂浆，分适用于薄灰砌筑法的蒸压加气混凝土砌块粘结砂浆；适用于非薄灰砌筑法的蒸压加气混凝土砌块砌筑砂浆。
2.0.7 预拌砂浆：由专业生产厂家生产的湿拌砂浆或干混砂浆。
2.0.8 施工质量控制等级：按质量控制和质量保证若干要素对施工技术水平所作的分级。
2.0.9 瞎缝：砌体中相邻块体间无砌筑砂浆，又彼此接触的水平缝或竖向缝。
2.0.10 假缝：为掩盖砌体灰缝内在质量缺陷，砌筑砌体时仅在靠近砌体表面处抺有砂浆，而内总无砂浆的竖向灰缝。
《多孔砖砌体结构技术规范》JGJ137－2001（自2001年12月1日起施行）正文部分1 总则1.0.1 为了使烧结多孔砖砌体结构的设计和施工贯彻节能、节地的技术经济政策，减轻建筑物的地震破坏，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
1.0.2本规范适用于非抗震设防区和抗震设防烈度为6度至9度的地区，以P型烧结多孔砖和M 型模数烧结多孔砖(以下简称多孔砖)为墙体材料的砌体结构的设计、施工及验收。
1.0.3在进行多孔砖砌体结构设计、施工及验收时，除遵守本规范外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2.1 术语2.1.1烧结多孔砖以粘土、页岩、煤矸石为主要原料，经焙烧而成、孔洞率不小于15％，孔形为圆孔或非圆孔。
孔的尺寸小而数量多，主要适用于承重部位的砖，简称多孔砖。
目前多孔砖分为P型砖和M型砖。
2.1.2 P型多孔砖外形尺寸为240mm×ll5mm×90mm的砖。
简称P型砖。
2.1.3 M型模数多孔砖外形尺寸为190mm×l90mm×90mm的砖，简称M型砖。
2.1.4配砖砌筑时与主规格砖配合使用的砖，如半砖、七分头、M型砖的系列配砖等。
2.1.5 硬架支模多层砖房现浇圈梁的一种施工做法，其具体操作是：在砌至圈梁底标高的墙上，支模、绑扎圈梁钢筋、铺楼、屋面板(暂时由模板支承楼屋面板荷载)，绑扎预制板端伸出的预应力筋、浇灌圈梁混凝土。
3 材料和砌体的计算指标3.0.1 多孔砖和砌筑砂浆的强度等级，应按下列规定采用：1 多孔砖的强度等级：MU30、MU25、MU20、MU15、MU1O；2 砌筑砂浆的强度等级：M15、M10、M7.5、M5、M2.5。
注：确定砂浆强度等级时，应采用同类多孔砖侧面为砂浆强度试块底模。
3.0.2龄期为28d，以毛截面积计算的多孔砖砌体抗压强度设计值，应按表3.0.2采用。
当砖的孔洞率大于30％时，应按表中数值乘以0.9。
式中f g—灌孔砌体的抗压强度设计值(MPa)。
结构f＝0.2f0.55多层砌体工业房屋，应每层设置现浇钢筋混凝土圈梁。
结构砌体当桁架跨度不小于9m时，桁架支座应采用螺栓与墙、柱锚固。
当采用木结1 露天结构：2 内排水桁架的支座节点处；基础当筏板变厚度时，尚应验算变厚度处筏板的受剪承载力。
4)第9~12项应采用与所属房屋类别相同的折减系数。
2 设计墙、柱和基础时的折减系数：1)第1(1)项应按表4.1.2规定采用；2)第1(2)~7项应采用与其楼面梁相同的折减系数；3)第8项对单向板楼盖应取0.5；荷载3)第8项对单向板楼盖的次梁和槽形板的纵肋应取0.8；对单向板楼盖拉强度的设计值f t应按表4.1.4-2（略）采用。
构1 一、二、三级抗震等级的剪力墙的水平和竖向分布钢筋配筋率均不应小于0.25%；四级抗震等级剪力墙不应小于0.2%；2 部分框支剪力墙结构的剪力墙底部加强部位，水平和竖向分布钢筋免不合理设置而导致主体结构的破坏。
设计合具体情况采取相应的措施。
注：本条饱和土液化判别要求不含黄土、粉质黏土。
设计地面下存在饱和砂土和饱和粉土时，除6度外，应进行液化判别；存在3 当板的跨度大于4.8m并与外墙平行时，靠外墙的预制板侧边应与墙或圈梁拉结。
设计板端伸进外墙的长度不应小于120mm，伸进内墙的长度不应小于100mm1 钢结构抗侧力构件连接的承载力设计值，不应小于相连构件的承载按正常使用极限状态设计钢结构时，应考虑荷载效应的标准组合，对构4 施工条件较差的高空安装焊缝:0.90；注：对中间无联系的单角钢压杆，λ为按最小回转半径计算的杆件长细比。
构的变形特征；3 查明建筑范围内岩土层的类型、深度、分布、工程特性，分析和评勘察范》GB50011的要求，提出专门研究的建议。
设计应小于洞口切断钢筋截面面积的60%，洞口四角的斜向钢筋均不应少于2Φ18。
5 洞口边长大于1m时，洞口四周应设置加强框；加强框的每边配筋量，不应小于洞口切断钢筋截面面积的60%。
第二章思考题答案：1.什么是结构上的作用和作用效应？它们之间有何关系？结构上的作用：使结构产生内力或变形的原因称为“作用”，可分为直接作用和间接作用两种。
作用效应：各种作用施加在结构上，在结构内所产生的内力和变形。
结构上的作用使结构产生的内力（如弯矩、剪力、轴向力、扭矩等）、变形、裂缝等统称为作用效应或荷载效应。
2.作用效应与结构抗力有何区别？作用效应是各种作用施加在结构上，在结构内所产生的内力和变形；结构抗力是结构抵抗内力和变形的能力。
3.结构的功能要求有哪些？何谓结构的极限状态？结构的极限状态分哪几类？主要内容是什么？砌体结构设计时是如何保证结构不超过这两类极限状态的？结构的功能要求有：（1）安全性。
（2）适用性。
（3）耐久性。
结构的极限状态：整个结构或结构的一部分超过某一特定状态就不能满足设计指定的某一功能要求，这个特定状态称为该功能的极限状态。
结构的极限状态分两类：（1）承载能力极限状态：结构或构件达到最大承载能力或达到不适于继续承载的变形状态，称为承载能力极限状态。
（2）正常使用极限状态：结构或构件达到正常使用或耐久性能中某项规定限度的状态称为正常使用极限状态。
结构的极限状态可以用极限状态方程来表达，即Z=R-S①Z>0，即R>S时，结构可靠；②Z<0，即R<S时，结构失效；③Z=0，即R=S时，结构处于极限状态。
因此，结构安全可靠地工作必须满足Z≥0，从而结构不超过这两类极限状态。
4.写出砌体结构按承载能力极限状态的设计表达式，并简要解释其物理意义。
γ——结构重要性系数，对安全等级为一级或设计使用年限为50年以上的结构构件，式中0不应小于1.1；对安全等级为二级或设计使用年限为50年的结构构件，不应小于1.0；对安全等级为三级或设计使用年限为1～5年的结构构件，不应小于0.9。
γ——结构构件的抗力模型不定性系数。
对静力设计，考虑结构设计使用年限的荷载调L整系数，设计使用年限为50a ，取1.0；设计使用年限为100a ，取1.1。
