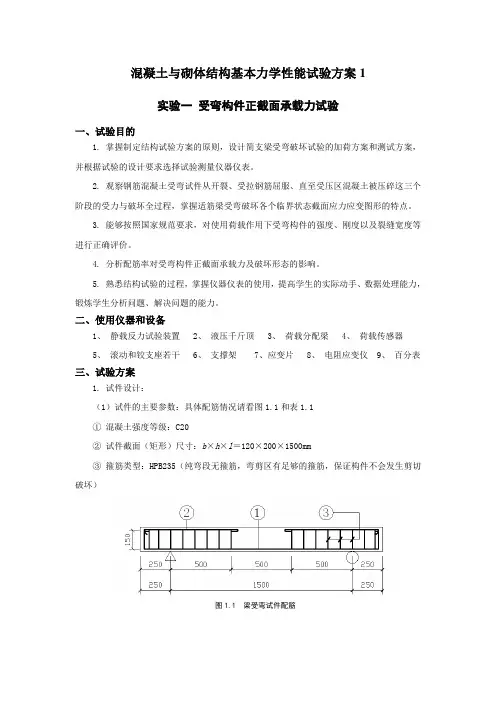

混凝土与砌体结构基本力学性能试验方案1实验一受弯构件正截面承载力试验一、试验目的1. 掌握制定结构试验方案的原则，设计简支梁受弯破坏试验的加荷方案和测试方案，并根据试验的设计要求选择试验测量仪器仪表。
2. 观察钢筋混凝土受弯试件从开裂、受拉钢筋屈服、直至受压区混凝土被压碎这三个阶段的受力与破坏全过程，掌握适筋梁受弯破坏各个临界状态截面应力应变图形的特点。
3. 能够按照国家规范要求，对使用荷载作用下受弯构件的强度、刚度以及裂缝宽度等进行正确评价。
4. 分析配筋率对受弯构件正截面承载力及破坏形态的影响。
5. 熟悉结构试验的过程，掌握仪器仪表的使用，提高学生的实际动手、数据处理能力，锻炼学生分析问题、解决问题的能力。
二、使用仪器和设备1、静载反力试验装置2、液压千斤顶3、荷载分配梁4、荷载传感器5、滚动和铰支座若干6、支撑架7、应变片8、电阻应变仪9、百分表三、试验方案1. 试件设计：（1）试件的主要参数：具体配筋情况请看图1.1和表1.1①混凝土强度等级：C20②试件截面（矩形）尺寸：b×h×l＝120×200×1500mm③箍筋类型：HPB235（纯弯段无箍筋，弯剪区有足够的箍筋，保证构件不会发生剪切破坏）图1.1 梁受弯试件配筋梁受弯试件配筋 表1.1 试件 编号 试件特征 混凝土保护层 厚度（mm ）配筋情况 预估荷载P (kN) ① ② ③ P cr P y P u M1 素混凝土梁0 足够纵筋 足够箍筋 M2 少筋梁 12 2φ4 足够纵筋 足够箍筋 M3 适筋梁 22 214足够纵筋 足够箍筋 M4超筋梁15320足够纵筋足够箍筋（2） 试件设计依据：根据梁正截面受压区相对高度ξ和界限受压区相对高度b ξ的比较可以判断出受弯构件的类型：当b ξξ≤时，为适筋梁；当b ξξ>时，为超筋梁。
界限受压区相对高度b ξ可按下式计算：b y s0.810.0033f E ξ=+(1-1)其中在进行受弯试件梁设计时，y f 、s E 分别取《混凝土结构设计规范》规定的钢筋受拉强度标准值和弹性模量；进行受弯试件梁加载设计时，y f 、s E 分别取钢筋试件试验得到钢筋受拉屈服强度标准值和弹性模量。
砌体结构受力特点及构造要求张铮陕西建工集团机械施工有限公司陕西西安710032 采用砖、砌块和砂浆砌筑而成的结构称为砌体结构。
砌体结构的优点：砌体材料抗压性能好，保温、耐火、耐久性能好；材料经济，就地取材；施工简便，管理、维护方便。
砌体结构的应用范围广，它可用作住宅、办公楼、学校、旅馆、跨度小于l5m的中小型厂房的墙体、柱和基础。
砌体的缺点：砌体的抗压强度相对于块材的强度来说还很低，抗弯、抗拉强度则更低；黏土砖所需土源要占用大片良田，更要耗费大量的能源；自重大，施工劳动强度高，运输损耗大。
1.砌体材料及砌体的力学性能（1）砌块砖、砌块根据其原料、生产工艺和孔洞率来分类。
烧结普通砖——由黏土、石岩、煤矸石或粉煤灰为主要原料，经焙烧而成的实心或孔洞率不大于规定值且外形尺寸符合规定的砖，称为烧结普通砖；烧结普通砖又分为烧结黏土砖、烧结页岩砖、烧结煤矸石砖和烧结粉煤灰砖。
多孔砖——孔洞率大于25%，孔的尺寸小而数量多，主要用于承重部位的砖称为烧结多孔砖，简称多孔砖。
灰砂砖或粉煤灰砖——以石灰和砂为主要原料，或以粉煤灰、石灰并掺石膏和骨料为主要原料，经坯料制备、压制成型、高压蒸汽养护而成的实心砖，称为蒸压灰砂砖或蒸压粉煤灰砖，简称灰砂砖或粉煤灰砖。
砖的强度等级用“MU”表示，单位为MPa（N/mm2）。
烧结普通砖、烧结多孔砖等的强度等级分MU30、MU25、MU20、MUl5和MUl0五级。
蒸压灰砂砖、蒸压粉煤灰砖的强度等级分MU25、MU20、MUl5和MUl0四级。
（2）砂浆砂浆按组成材料的不同，可分为：纯水泥砂浆；水泥混合砂浆；石灰、石膏、黏土砂浆。
砂浆强度等级符号为“M”。
规范给出了五种砂浆的强度等级，即Ml5、Ml0、M7.5、M5和M2.5。
当验算正在砌筑或砌完不久但砂浆尚未硬结，以及在严寒地区采用冻结法施工的砌体抗压强度时，砂浆强度取0。
（3）砌体按照标准的方法砌筑的砖砌体试件，轴压试验分三个阶段。
