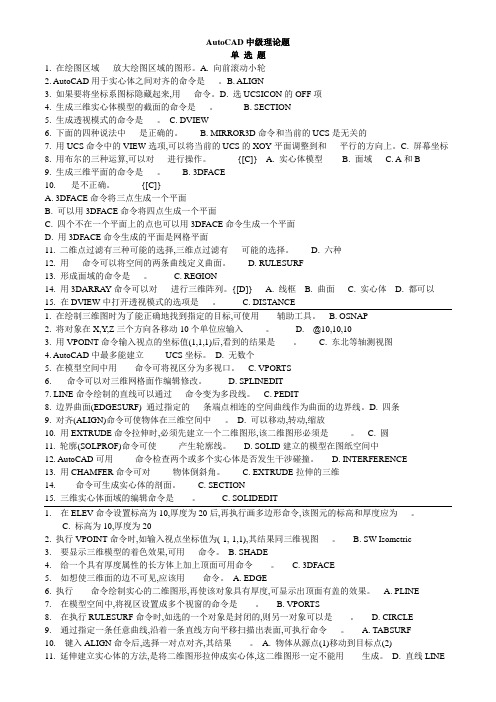

AutoCAD中级理论题单选题1. 在绘图区域___放大绘图区域的图形。
A. 向前滚动小轮2. AutoCAD用于实心体之间对齐的命令是___。
B. ALIGN3. 如果要将坐标系图标隐藏起来,用___命令。
D. 选UCSICON的OFF项4. 生成三维实心体模型的截面的命令是___。
B. SECTION5. 生成透视模式的命令是___。
C. DVIEW6. 下面的四种说法中___是正确的。
B. MIRROR3D命令和当前的UCS是无关的7. 用UCS命令中的VIEW选项,可以将当前的UCS的XOY平面调整到和___平行的方向上。
C. 屏幕坐标8. 用布尔的三种运算,可以对___进行操作。
{[C]} A. 实心体模型 B. 面域 C. A和B9. 生成三维平面的命令是___。
B. 3DFACE10. ___是不正确。
{[C]}A. 3DFACE命令将三点生成一个平面B. 可以用3DFACE命令将四点生成一个平面C. 四个不在一个平面上的点也可以用3DFACE命令生成一个平面D. 用3DFACE命令生成的平面是网格平面11. 二维点过滤有三种可能的选择,三维点过滤有___可能的选择。
D. 六种12. 用___命令可以将空间的两条曲线定义曲面。
D. RULESURF13. 形成面域的命令是___。
C. REGION14. 用3DARRA Y命令可以对___进行三维阵列。
{[D]} A. 线框 B. 曲面 C. 实心体 D. 都可以15. 在DVIEW中打开透视模式的选项是___。
C. DISTANCE1. 在绘制三维图时为了能正确地找到指定的目标,可使用____辅助工具。
B. OSNAP2. 将对象在X,Y,Z三个方向各移动10个单位应输入_____。
D. @10,10,103. 用VPOINT命令输入视点的坐标值(1,1,1)后,看到的结果是____。
C. 东北等轴测视图4. AutoCAD中最多能建立_____UCS坐标。
中级cad考试题及答案中级CAD考试题及答案1. 单选题：以下哪个选项是CAD软件中用于创建直线的命令？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 多选题：在CAD中，以下哪些工具可以用于修改对象？A. ERASEB. MOVEC. COPYD. ROTATE答案：A, B, C, D3. 判断题：在CAD中，使用ARRAY命令可以创建对象的阵列。
答案：正确4. 填空题：在CAD中，使用命令 ________ 可以测量两点之间的距离。
答案：DISTANCE5. 简答题：请描述在CAD中如何使用HATCH命令创建填充图案。
答案：要使用HATCH命令创建填充图案，首先需要定义一个边界，然后选择HATCH命令，选择边界对象，接着选择一个填充图案，最后指定填充的密度和角度，完成填充。
6. 计算题：给定一个矩形，其长为100mm，宽为50mm，请计算其面积。
答案：面积 = 长× 宽= 100mm × 50mm = 5000mm²7. 操作题：请在CAD中绘制一个直径为80mm的圆形，并将其复制到距离原圆心100mm的位置。
答案：首先使用CIRCLE命令，以圆心为起点，输入直径80mm。
然后使用COPY命令，选择刚刚绘制的圆形，指定基点为圆心，然后输入@100,0（假设复制方向为水平方向）。
8. 综合题：请根据以下尺寸绘制一个简单的房屋平面图：房间1的尺寸为3m×4m，房间2的尺寸为2m×3m，房间3的尺寸为3m×3m，门宽1m。
答案：首先绘制房间1，使用RECTANGLE命令，指定左下角点为(0,0)，宽度为3m，高度为4m。
接着绘制房间2，以房间1的右上角为起点，宽度为2m，高度为3m。
最后绘制房间3，以房间2的右上角为起点，宽度为3m，高度为3m。
在房间1和房间2之间绘制一个宽度为1m的门。
以上即为中级CAD考试题及答案的全部内容。

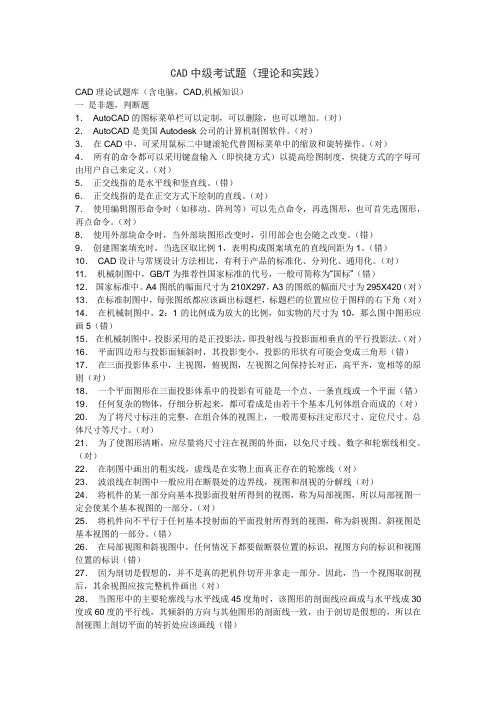

CAD中级考试题（理论和实践）CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2．AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10．CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
中级cad试题及答案中级CAD试题及答案1. 单选题：CAD软件中，用于创建直线的命令是什么？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 多选题：以下哪些选项是CAD中常用的图层属性？A. 颜色B. 线型C. 线宽D. 打印样式答案：A, B, C, D3. 判断题：在CAD中，使用“ARRAY”命令可以创建多个对象的复制。
答案：正确4. 填空题：在CAD中，使用“____”命令可以测量两点之间的距离。
答案：DIST 或 MEASURE5. 简答题：请描述CAD中“HATCH”命令的作用。
答案：HATCH命令用于创建填充图案，可以填充闭合区域，为图形添加纹理或颜色。
6. 计算题：在CAD中，已知一个矩形的长为120单位，宽为80单位，请计算该矩形的面积。
答案：9600平方单位7. 操作题：请在CAD中绘制一个半径为50单位的圆，并将其复制到距离原圆100单位的位置。
答案：使用CIRCLE命令绘制半径为50单位的圆，然后使用COPY命令并指定基点和复制距离。
8. 综合题：在CAD中，给定一个多边形，要求计算其周长和面积，并在图形中标注。
答案：使用POLYLINE命令绘制多边形，使用LENGTHEN命令计算周长，使用AREA命令计算面积，并使用TEXT或MTEXT命令在图形中进行标注。
9. 论述题：请阐述CAD软件在工程制图中的重要性。
答案：CAD软件在工程制图中具有重要性，它能够提高设计效率，确保图纸的准确性和一致性，便于修改和更新设计，同时支持多种输出格式，便于与其他软件和团队成员共享。
10. 案例分析题：分析CAD中使用“GROUP”命令将多个对象组合为一个组的优势。
答案：使用GROUP命令将多个对象组合为一个组的优势包括：便于管理，可以一次性选择和操作组内所有对象；提高绘图效率，减少重复操作；便于后续编辑和修改，可以快速选择和修改组内对象。
机械cad中级考试题库及参考答案一、单选题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于创建直线段？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 如果需要在AutoCAD中创建一个圆形，应该使用哪个命令？A. CIRCLEB. RECTANGLEC. POLYLINED. ELLIPSE答案：A3. 在AutoCAD中，如何快速选择所有对象？A. 点击“选择所有”按钮B. 输入“SELECTALL”命令C. 使用鼠标滚轮框选D. 按住Ctrl键点击每个对象答案：B4. 在AutoCAD中，使用哪个命令可以测量两点之间的距离？A. MEASUREB. DISTC. LENGTHEND. OFFSET答案：B5. 当需要在AutoCAD中创建一个矩形时，应该使用哪个命令？A. RECTANGLEB. POLYLINEC. CIRCLED. ELLIPSE答案：A6. 在AutoCAD中，如何快速复制一个对象？A. 使用“复制”命令B. 按住Ctrl键拖动对象C. 输入“COPY”命令D. 按住Shift键拖动对象答案：C7. 在AutoCAD中，使用哪个命令可以创建一个正多边形？A. POLYLINEB. RECTANGLEC. POLYGOND. CIRCLE答案：C8. 如何在AutoCAD中设置当前图层？A. 使用“图层”命令B. 点击“图层属性管理器”C. 点击“图层”工具栏D. 输入“LAYER”命令答案：D9. 在AutoCAD中，使用哪个命令可以绘制一个圆弧？A. ARCB. CIRCLEC. ELLIPSED. POLYLINE答案：A10. 如何在AutoCAD中创建一个文本对象？A. 使用“文本”命令B. 输入“TEXT”命令C. 点击“多行文本”按钮D. 输入“MTEXT”命令答案：B二、多选题（每题3分，共30分）1. 在AutoCAD中，以下哪些命令可以用来创建圆？A. CIRCLEB. ARCC. ELLIPSED. POLYLINE答案：A, B, C2. AutoCAD中，以下哪些工具可以用来修改对象？A. ERASEB. MOVEC. ROTATED. SCALE答案：A, B, C, D3. 在AutoCAD中，以下哪些命令可以用来创建多边形？B. POLYGONC. RECTANGLED. CIRCLE答案：B, C4. 在AutoCAD中，以下哪些命令可以用来测量对象？A. DISTB. AREAC. LISTD. ID答案：A, B, C5. 在AutoCAD中，以下哪些命令可以用来复制对象？A. COPYB. OFFSETC. MIRRORD. ARRAY答案：A, B, C, D6. 在AutoCAD中，以下哪些命令可以用来创建文本？A. TEXTB. MTEXTC. DIMD. LEADER答案：A, B7. 在AutoCAD中，以下哪些命令可以用来创建图形？A. RECTANGLEB. POLYLINEC. CIRCLE答案：A, B, C, D8. 在AutoCAD中，以下哪些命令可以用来修改对象属性？A. PROPERTIESB. CHPROPC. MATCHPROPD. LAYER答案：A, B, C9. 在AutoCAD中，以下哪些命令可以用来创建尺寸标注？A. DIMLINEARB. DIMRADIUSC. DIMDIAMETERD. DIMANGULAR答案：A, B, C, D10. 在AutoCAD中，以下哪些命令可以用来创建和修改块？A. BLOCKB. INSERTC. WBLOCKD. REFEDIT答案：A, B, C, D三、判断题（每题1分，共10分）1. 在AutoCAD中，可以使用“ARRAY”命令来创建对象的阵列。
a制图员（机械）中级操作技能考核试卷
一、初始绘图环境设置（10分）
1、设置A3图幅大小，绘制如下图1所示的边框及标题栏，在对应框内填写姓名和准考证号，字高7。
2、尺寸标注按图中格式。
尺寸参数：字高为3.5mm，箭头长度为3.5mm，尺寸界线延伸长度2mm，其余参数使用系统缺省配置。
4、将所有图形储存在一个文件中，均匀布置在边线框内。
存盘前使图框充满屏幕，文件名采用准考证号码。
5、否定项说明：图形文件没有保存在制定磁盘位置，相当于考生没有交卷而不得分。
二、绘制平面图（按1:1比例绘制，20分）
三、绘制零件图。

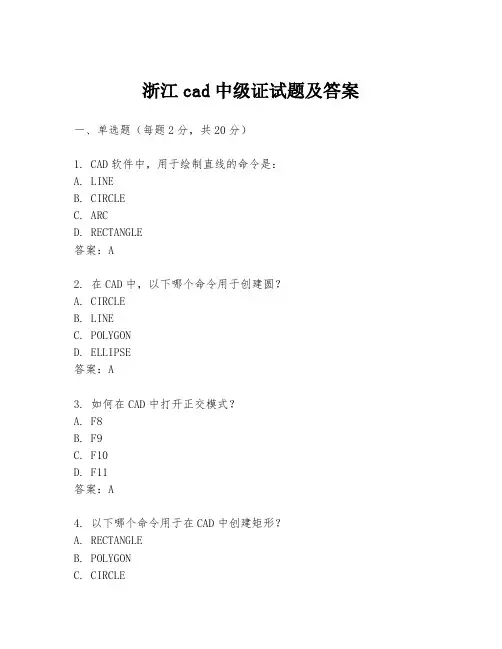

浙江cad中级证试题及答案一、单选题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，以下哪个命令用于创建圆？A. CIRCLEB. LINEC. POLYGOND. ELLIPSE答案：A3. 如何在CAD中打开正交模式？A. F8B. F9C. F10D. F11答案：A4. 以下哪个命令用于在CAD中创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A5. 在CAD中，如何快速选择多个对象？A. 使用鼠标左键拖动选择框B. 使用鼠标右键点击对象C. 按住Ctrl键点击多个对象D. 按住Shift键点击多个对象答案：C6. CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用SCALE命令答案：A7. 在CAD中，如何复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用OFFSET命令D. 使用ARRAY命令答案：A8. 如何在CAD中创建一个多边形？A. 使用POLYGON命令B. 使用CIRCLE命令C. 使用RECTANGLE命令D. 使用LINE命令答案：A9. 在CAD中，如何旋转对象？A. 使用ROTATE命令B. 使用SCALE命令C. 使用MOVE命令D. 使用COPY命令答案：A10. CAD中，如何镜像复制对象？A. 使用MIRROR命令B. 使用COPY命令C. 使用OFFSET命令D. 使用ARRAY命令答案：A二、多选题（每题3分，共15分）1. 在CAD中，以下哪些命令可以用来创建圆？A. CIRCLEB. RECTANGLEC. ELLIPSED. POLYGON答案：AC2. 以下哪些选项是CAD中的对象选择方式？A. 窗口选择B. 交叉选择C. 点选D. 框选答案：ABC3. CAD中，以下哪些命令可以用来修改对象？A. MOVEB. ROTATEC. SCALED. COPY答案：ABC4. 在CAD中，以下哪些命令可以用来创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A5. CAD中，以下哪些命令可以用来创建和修改文本？A. TEXTB. MTEXTC. DTEXTD. ETEXT答案：ABC三、判断题（每题1分，共10分）1. CAD中，F2键可以打开或关闭文本编辑器。
cad中级考试试题及答案文库一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，如何快速复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用MIRROR命令答案：A3. 以下哪个不是CAD软件中的图层属性？A. 颜色B. 线型C. 线宽D. 填充图案答案：D4. CAD中，哪个命令用于创建圆弧？A. CIRCLEB. ARCC. ELLIPSED. SPLINE5. 在CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用AREA命令答案：A6. CAD中，哪个命令用于绘制矩形？A. RECTANGLEB. POLYGONC. BOXD. SQUARE答案：A7. 在CAD中，如何修改对象属性？A. 使用PROPERTIES命令B. 使用CHANGE命令C. 使用MODIFY命令D. 使用EDIT命令答案：A8. CAD中，哪个命令用于绘制多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A9. 在CAD中，哪个命令用于创建等距线？B. ARRAYC. MIRRORD. COPY答案：A10. CAD中，哪个命令用于绘制圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以创建一个新的图层。
答案：LAYER2. 如果要将一个对象的颜色设置为红色，可以在属性栏中选择颜色为____。
答案：13. 在CAD中，使用____命令可以快速选择多个对象。
答案：WINDOW4. CAD中，使用____命令可以对对象进行缩放。
答案：SCALE5. 如果需要将一个对象移动到指定位置，可以使用____命令。
计算机cad中级试题及答案一、单项选择题（每题2分，共10分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 如何在CAD中选择多个对象？A. 按住Ctrl键点击B. 按住Shift键点击C. 按住Alt键点击D. 按住F8键点击答案：B3. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. SPLINED. POLYLINE答案：A4. 如何在CAD中快速缩放视图？A. 使用鼠标滚轮B. 使用ZOOM命令C. 使用PAN命令D. 使用REGEN命令答案：B5. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. SPLINED. ELLIPSE答案：A二、多项选择题（每题3分，共15分）1. 在CAD中，以下哪些命令用于修改对象？A. MOVEB. ROTATEC. SCALED. MIRROR答案：ABCD2. 在CAD中，以下哪些工具用于创建多段线？A. LINEB. POLYLINEC. SPLINED. ARC答案：BC3. 在CAD中，以下哪些命令用于测量对象？A. DISTB. MEASUREC. AREAD. LIST答案：ACD4. 在CAD中，以下哪些命令用于创建圆弧？A. ARCB. ELLIPSEC. SPLINED. CIRCLE答案：A5. 在CAD中，以下哪些命令用于创建多边形？A. POLYLINEB. RECTANGLEC. POLYGOND. CIRCLE答案：C三、判断题（每题1分，共10分）1. 在CAD中，使用COPY命令可以复制对象。
（正确）2. 在CAD中，使用ARRAY命令可以创建阵列。
（正确）3. 在CAD中，使用OFFSET命令可以创建偏移。
（正确）4. 在CAD中，使用TRIM命令可以延伸对象。
（错误）5. 在CAD中，使用EXTEND命令可以修剪对象。
cad中级建筑考试试题及答案CAD中级建筑考试试题及答案1. 选择题- 1.1 以下哪个选项不是CAD软件的主要功能？A. 绘图B. 建模C. 文字处理D. 渲染- 1.2 CAD软件中，用来创建直线的命令是什么？A. LINEB. CIRCLEC. RECTANGLED. POLYGON- 1.3 在CAD中，如何快速选择多个对象？A. 按住Ctrl键点击对象B. 按住Shift键点击对象C. 点击对象后按Enter键D. 双击对象2. 填空题- 2.1 在CAD中，使用____命令可以创建圆。
- 2.2 为了在CAD中创建多边形，可以使用____命令。
- 2.3 CAD软件中，____工具用于测量两点之间的距离。
3. 简答题- 3.1 描述CAD软件在建筑行业中的重要性。
- 3.2 解释CAD中图层的概念及其作用。
4. 操作题- 4.1 打开CAD软件，创建一个新的图纸，绘制一个长为100单位，宽为50单位的矩形。
- 4.2 在同一个图纸中，使用偏移命令创建一个与原矩形平行且距离为20单位的新矩形。
答案1. 选择题- 1.1 答案：C- 1.2 答案：A- 1.3 答案：B2. 填空题- 2.1 答案：CIRCLE- 2.2 答案：POLYGON- 2.3 答案：DIST3. 简答题- 3.1 答案：CAD软件在建筑行业中的重要性在于它能够提供精确的绘图工具，帮助设计师快速创建和修改建筑图纸，提高工作效率，减少错误，并且可以进行三维建模和渲染，以更好地展示设计效果。
- 3.2 答案：图层是CAD软件中用于组织和管理绘图元素的一种工具。
每个图层可以包含不同类型的对象，如线条、形状或文本，并且可以设置不同的颜色、线型和线宽。
图层的作用是帮助用户更好地控制绘图过程，确保不同元素的清晰分离，便于编辑和打印。
4. 操作题- 4.1 答案：在CAD软件中，创建新图纸后，使用RECTANGLE命令并指定长100单位，宽50单位的尺寸来绘制矩形。
一、单项选择题（共15题，每题1分）1、C2、D3、C4、D5、C6、D7、B8、C9、D 10、B 11、D 12、A 13、C 14、D 15、B1、设置AUTOCAD图形边界的命令是 C 。
A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS知识点：1.12、在“创建图纸集”向导中，图纸集可以创建。
A．从图纸集样例B．从现有图形文件C．从图形样板文件D．A和B知识点：1.13、将绘制的图形保存为样板文件的文件名为。
A *.dwgB *.dxfC *.dwtD *.dwf知识点：1.34、AUTOCAD的坐标体系包括世界坐标系和。
A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系知识点：2.15、若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是。
A、4,4B、@2,2C、@4,4D、@2<45知识点：2.26、移动圆对象，使其圆心移动到直线中点，需要应用。
A、正交B、捕捉C、栅格D、对象捕捉知识点：2.37、在输入一条长度为200的直线时，命令行出现了创建零长度的提示信息，并在某点绘制了一条长度为0的直线，这种情况可能造成的原因是。
A、坐标数据输入的优先级设置为“键盘输入”B、坐标数据输入的优先级设置为“对象捕捉”C、坐标数据输入的优先级设置为“键盘输入，脚本例外”D、“Windows标准加速键”被关闭知识点：3.48、在AutoCAD 2008中，用CIRCLE命令在一个三角形中画一内接圆，在提示3P/2P/TTR<Center Point>下，应采用的最佳方式是。
A、2P方式B、TTR方式C、3P方式D、先手工计算好圆心坐标、半径、用圆心、半径方式知识点：4.29、在AutoCAD 2008中绘制正多边形时，下列方式错误的是。
A、内接正多边形B、外切正多边形C、确定边长方式D、确定圆心、正多边形点的方式知识点：4.310、下列编辑工具中，不能实现“改变位置”功能的是。
中级CAD绘图员考试试题（八套试题,附样图）.中级CAD 绘图员考试标准试题第一单元文件的操作1-1说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。
2．保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-2说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设置合理的线型比例。
2．保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-3说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为100。
2．保存：将完成的模板图形以KSCAD1-3.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-4说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为100，并打开光标捕捉。
2．保存：将完成的模板图形以KSCAD1-4.DWT为文件名保存在#SubPath# 中。
请关闭autocad应用软件后再点击进入下一题。
1-5说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后3位。
cad中级考试试题一、选择题1.下列哪个软件属于CAD设计软件？A. PhotoshopB. AutoCADC. SketchUpD. Illustrator2.在AutoCAD中，选择对象时使用的命令是？A. MoveB. CopyC. SelectD. Rotate3.以下哪种命令可以用来创建直线？A. LineB. CircleC. ArcD. Polygon4.在CAD设计中，图层的作用是？A. 控制图形对象的可见性B. 控制图形对象的颜色C. 控制图形对象的大小D. 控制图形对象的线型5. 如何在AutoCAD中进行图层的切换？A. 点击“移动”B. 点击“旋转”C. 点击“图层管理器”D. 点击“删除”二、填空题6. 在CAD中，用于精确定位和绘制对象的工具是_____________。
7. CAD设计中常用的文件格式有_____________。
8. 用于测量两个点之间距离的命令是_____________。
9. 在CAD中，用于创建多边形的命令是_____________。
10. CAD中，用于复制对象的命令是_____________。
三、解答题11. 简述CAD设计软件的应用领域及其重要性。
12. 请简要描述CAD软件中的坐标系及其在绘图中的作用。
13. 在CAD设计中，如何使用图层管理器进行图层的管理和控制？14. 请解释CAD软件中常用的几何基本操作命令，并给出示例。
15. 请说明CAD软件如何进行对象的移动、旋转和缩放操作。
以上为CAD中级考试试题，请按要求完成答卷。
大学cad中级考试试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制圆？A. CIRCLEB. LINEC. RECTANGLED. POLYGON答案：A2. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 文本答案：D3. 在AutoCAD中，要创建一个矩形，应该使用哪个命令？A. RECTANGB. POLYGONC. CIRCLED. ELLIPSE答案：A4. 如果需要在AutoCAD中修改对象的属性，应该使用哪个命令？A. PROPERTIESB. CHANGEC. MODIFYD. EDIT答案：A5. 在AutoCAD中，要将一个对象复制到另一个位置，可以使用以下哪个命令？A. COPYB. MOVEC. OFFSETD. ARRAY答案：A6. 在AutoCAD中，以下哪个命令用于绘制多段线？A. LINEB. POLYLINEC. SOLIDD. SPLINE答案：B7. 在AutoCAD中，要创建一个等距的平行线，应该使用哪个命令？A. OFFSETB. ARRAYC. MIRRORD. ROTATE答案：A8. 在AutoCAD中，要将多个对象组合成一个单一的复合对象，应该使用哪个命令？A. GROUPB. UNIONC. SUBTRACTD. INTERSECT答案：A9. 在AutoCAD中，要测量两点之间的距离，应该使用哪个命令？A. DISTB. MEASUREC. LENGTHEND. AREA答案：A10. 在AutoCAD中，要将一个对象沿指定轴旋转到特定角度，应该使用哪个命令？A. ROTATEB. MIRRORC. SKEWD. ALIGN答案：A二、填空题（每题2分，共20分）1. 在AutoCAD中，使用命令________可以创建一个块。
答案：BLOCK2. 使用命令________可以打开AutoCAD的属性管理器。
机械工业职业技能鉴定CAD制图员中级工理论知识一判断题,正确的在题后的括号内画“√”，错误的画“X”1、当按标题栏的方向看图时，标题栏的长边一律水平放置。
（√）2、国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（X ）。
3． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（√）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（√）5、标注平面图形的尺寸时，如无特殊要求，对称图形以对称轴为基准标注定位尺寸。
（√）6、若空间点在投影面上（不在投影轴上），则它的三个投影一定有两个落在投影轴上。
（√）7.标注圆的直径尺寸时，应在尺寸数字前加注符号“Sφ”。
( X)8.一张A2幅面图纸相当于2张A1幅面图纸。
( X)9、标注尺寸时，一定要先标注定形尺寸，再标注定位尺寸。
（X）10．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（√）11.虚线、点画线与其他图线相交时，可在线段处相交，也可在间隙处相交。
(X)12、图纸中斜体字字头向左倾斜，与水平基准线成75°角。
（）13、下图中的局部视图B和局部视图A，它们的标记都可以省略。
（×）14、物体由前向后投影，在水平投影面得到的视图，称为主视图。
（×）15、在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（X）16、在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（√）17、角度尺寸的标注方法与线性尺寸标注方法相同。
（X）18、向视图是可以自由配置的视图，因此向视图的投射方向也完全可以自由取定。
（×）19、在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（√）20、没有封闭的图形也可以直接填充。
（）21、不对称的重合断面必须标注剖切符号。
cad中级考试试题第一题：设计一个简单的示意图，包括房间的布局和家具的摆放。
要求使用CAD软件完成，并标注适当的尺寸。
第二题：根据给定的工程图纸，使用CAD软件完成下列任务：1. 绘制一个简单的平面图，包括墙面、门窗、柱子等主要构件，并标注尺寸。
2. 绘制一个立面图，包括主要的外墙、门窗、外部装饰等，并标注尺寸。
3. 绘制一个剖面图，展示建筑内部结构，并标注尺寸。
第三题：根据给定的三维模型，使用CAD软件完成下列任务：1. 在三维空间中绘制一个立方体，并标注尺寸。
2. 由给定的三维模型组件，拼接出一个简单的机械装置。
确保每个组件的位置和尺寸准确无误。
第四题：根据给定的工程图纸，使用CAD软件完成下列任务：1. 绘制一个复杂的平面图，包括多个建筑物的平面布局、道路等，并标注尺寸。
2. 绘制一个复杂的立面图，展示建筑物的外观，包括窗户、屋顶等细节，并标注尺寸。
第五题：根据给定的三维模型，使用CAD软件完成下列任务：1. 在三维空间中绘制一个复杂的建筑模型，并标注尺寸。
2. 对建筑模型进行光线照射和渲染，使其更加真实。
第六题：根据给定的工程图纸，使用CAD软件完成下列任务：1. 绘制一个城市地图，包括道路、建筑物、绿化带等，并标注尺寸。
2. 根据地图上的要求，在特定位置上绘制出标识牌、标线等。
以上是CAD中级考试的试题，希望能够帮助你进行适当的练习和准备。
根据每个题目的要求，你可以使用CAD软件来完成相应的任务，并确保图纸的准确性和美观度。
祝你考试顺利！。
cad中级理论复习题答案CAD（计算机辅助设计）中级理论复习题答案一、单选题1. CAD系统的核心是（）A. 硬件B. 软件C. 数据D. 用户答案：B2. 在CAD软件中，以下哪个不是基本的绘图命令？（）A. 直线B. 圆形C. 填充D. 打印答案：D3. 以下哪个选项是CAD软件中的图层功能？（）A. 改变对象颜色B. 改变对象线型C. 隐藏或显示对象D. 所有以上选项答案：D4. 在CAD中，使用哪个命令可以快速测量两点之间的距离？（）A. DISTB. MEASUREC. LENGTHD. DISTANCE答案：A5. CAD软件中，哪个工具用于创建对称图形？（）A. MIRRORB. ARRAYC. OFFSETD. ROTATE答案：A二、多选题6. 下列哪些是CAD软件的常见功能？（）A. 3D建模B. 渲染C. 打印输出D. 数据交换答案：ABCD7. 在CAD中，哪些操作可以修改对象？（）A. 移动B. 旋转C. 缩放D. 拉伸答案：ABCD8. 以下哪些是CAD软件中的绘图辅助工具？（）A. 网格B. 指南线C. 对象捕捉D. 动态输入答案：ABCD三、判断题9. CAD软件只能用于二维设计。
（）答案：错误10. CAD软件中的块（Block）功能可以重复使用相同的设计元素。
（）答案：正确四、简答题11. 请简述CAD软件在工程设计中的作用。
答案：CAD软件在工程设计中起着至关重要的作用。
它不仅提高了设计效率，减少了手工绘图的时间和错误，还允许设计师进行复杂的三维建模和分析。
此外，CAD软件支持多种数据格式的输入和输出，便于与其他设计软件或制造系统的数据交换。
12. 解释什么是参数化绘图，并说明其优点。
答案：参数化绘图是一种基于参数控制的设计方法，其中设计元素的大小、形状和位置由参数定义。
这种方法的优点包括易于修改设计，因为只需更改参数值即可更新整个设计；提高了设计的一致性和准确性；并允许进行复杂的设计变化和优化。
cad中级考试题（理论和实践）CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2． AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
（对）21．为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线、数字和轮廓线相交。
（对）22．在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线（对）23．波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线（对）24．将机件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分。
（对）25．将机件向不平行于任何基本投射面的平面投射所得到的视图，称为斜视图。
斜视图是基本视图的一部分。
（错）26．在局部视图和斜视图中，任何情况下都要做断裂位置的标识，视图方向的标识和视图位置的标识（错）27．因为剖切是假想的，并不是真的把机件切开并拿走一部分。
因此，当一个视图取剖视后，其余视图应按完整机件画出（对）28．当图形中的主要轮廓线与水平线成45度角时，该图形的剖面线应画成与水平线成30度或60度的平行线，其倾斜的方向与其他图形的剖面线一致，由于剖切是假想的，所以在剖视图上剖切平面的转折处应该画线（错）29．剖面图常用于表达机件上的断面形状，如肋，轮辐，键槽等，剖面图也叫剖视图。
（错）30．将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。
局部放大图的画图比例由可能采用1：1（对）31．较长的机件(轴、型材、连杆等)沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制。
（对）32．我们国家标准规定，当采用第三视角画法时，必须在图样中画出第三角画法的识别符号（对）33．一个竖立摆放的右旋弹簧，如果将它上下倒置摆放，会变成左旋弹簧（错）34．螺纹要素全部相同的内、外螺纹方能连接（对）35．两个互相配合的齿轮，一定会保持齿形相同，模数相等的关系，在装配时节圆保持相切（对）36．将一根自由长度为50mm的弹簧，拉伸到52mm，所需要的力和将这根弹簧压缩到48mm所需要的力是不一样的（错）37．选择一个零件的主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则（对）38．在电脑中，可以将在一台电脑上画好的图形，原封不动的复制到另外一台电脑上（对）39． AUTOCADR14版本的图形，可以用AUTOCAD2004打开，同样道理，AUTOCAD2004版本的图形，可以直接用AUTOCAD R14打开（错）40．为了保护自己的文档，可以将CAD图形用DWS的格式保存。
DWS格式的文档，只能查看，不能修改。
（对）二选择题。
1．在CAD网络系统中，以下说法不正确的是（C）a．设计资料可以共享 b．硬件可以共享c．电脑文件可以共享 d．可以方便管理设计进度2．在CAD命令输入方式中以下不可采用的方式有（D）a．点取命令图标 b．在菜单栏点取命令c．用键盘直接输入 d．利用数字键输入3．在绘制直线时，可以使用以下快捷输入方式（B）a．c b．Lc．pan d．E4．在工作移动图形时，可利用以下方式实现（C）a．利用ctrl+p键 b．利用shifl+p键c．按住鼠标中键拖动 d．滚动鼠标中键移动5．以下关于打断命令说法错误的是（A）a．打断命令可以将-5图分成两个相等部分b．打断命令可以部分删除图元c．打断命令可以利用键盘输入“br”启动d．打断命令可以将一条直线分成两段相连部分6．关于心寸标注，以下说法正确的是（D）a．在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值b．在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面c．在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5、若改为10、则直线的长度为动设为10d．可通过设置在尺寸标注时，由用户控制尺寸置位置7．在设置点样式时可以（A）a．选择【格式】【点样式】命令b．右击鼠标，在弹出的快捷菜单中单击【点样式】命令c．选取该项点后，在其对应的【特性】对话框中进行设置d．单击【图案填充】按钮8．要创建与3个对象相切的圆可以（A）a．选择【绘图】【圆】【相切、相切、相切】命令b．选择【绘图】【圆】【相切、相切、半径】命令c．选择【绘图】【圆】【三点】命令d．单击【圆】按钮，并在命令行内输入3P命令9．要从键盘上输入命令，只须在命令行中输入下列（C）形式的命令名。
a．用小写字母 b．用大写字母c．或a或b或两者相结合 d．不能通过键盘输入命令10．下述方法中不能够创建圆的是（C）a．2P b．3Pc．4P d．圆心、半径11．下面关于选取对象的说法正确的是（A）a．直接单击所要选取的对象b．在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中c．交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中d．多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围12．下面的操作中不能实现复制操作的是（D）a．复制 b．镜像c．偏移 d．分解13．下面关于拉伸对象的说法不正确的是（A）a．直线在窗口内的端点不动，在窗口外的端点移动b．在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动c．在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角d．多段线两端的宽度、切线方向以及曲线及拟合信息均不改变14．有一实物的某个尺寸为10，绘图是采用的比例为2：1。
标注是应标注(B) a．5 b．10c．20 d．5mm15．在机械制图中，一般要求字体为：(C)a．仿宋体 b．宋体c．长仿宋体 d．黑体32 计算机辅助设计的英文缩写是（A）a) CAD b) CA M c) CAE d) CAT33 “Windows xp是一个多任务操作系统”指的是（B）a) Windows可运行多种类型各异的应用程序b) Windows可同时运行多个应用程序c) Windows可供多个用户同时使用d) Windows可同时管理多种资源34在AUTOCAD软件使用过程中，为查看帮助信息，应按的功能键是 (A)A) F1 B) F2 C) F6 D) F1035 在Windows xp中，打开上次最后一个使用的文档的最直接途径是 (A)A) 单击“开始”按钮，然后指向“文档”B) 单击“开始”按钮，然后指向“查找”C) 单击“开始”按钮，然后指向“收藏”D) 单击“开始”按钮，然后指向“程序”36 在Windows xp 资源管理器中，选定文件后，打开文件属性对话框的操作是 (A)A) 单击“文件”→“属性” B) 单击“编辑”→“属性”C) 单击“查看”→“属性” D) 单击“工具”→“属性”37在Windows98 xp中，下列关于添加硬件的叙述正确的是(C)A) 添加任何硬件均应打开“控制面板”B) 添加即插即用硬件必须打开“控制面板”C) 添加非即插即用硬件必须使用“控制面板”D) 添加任何硬件均不应使用“控制面板”38在AUTOCAD画图状态下，只想复制选定图形的内容而不需要复制未选定的图形,则应(C)A) 直接使用粘贴按钮 B) 选择“编辑”→“选择性粘贴”操作C) 选择“编辑”→“复制”→“粘贴”操作D) 在指定位置按鼠标右键39 Windows xp中，右击C盘根目录中某文件，在弹出的快捷菜单中选择“发送到”子菜单,不能将该文件发送到(B)A) 软盘 B)打印机 C)“我的文档” D)“启动”菜单中40 不用鼠标，执行Windows xp资源管理器“编辑（E）”下拉菜单中的“复制（C）”命令的方法是(C)A) 按Alt+E，然后按Alt+CB) 按Alt+E，然后按 CC) Ctrl+CD) 只按Alt+E三填空题。
1．AutoCAD2005的界面主要由标题栏、菜单栏、工具栏、光标、坐标系统图标、命今窗口、状态栏及(命令窗口)等部分组成。
2．按打开效果分，菜单有右边带小三角的菜单项、带省略号的及(直接换行)三种类型。
3．首次正常启动AutoCAD后，界面上的工具栏有标准工具栏、对象特性工具栏、绘图工具栏、绘图顺序工具栏、图层工栏、修改工具栏及(标注工具栏)。
4．在创建新图形文件时最常用的是acad样板和(国标)样板。
5．对块或对象的保存常用到BLOCK命令和(W)命令。
6．绘图窗口是由(模型)和(图纸)两类选项卡组成的。
7．使用缩放功能能改变的只是图形的(B)．A.实际尺寸B.显示比例8．AutoCAD默认时正角度测量按(B)。
A．顺时针方向 B．逆时针方向 C．任意方向9．通常我们在定义绘图环境时使用最多的是(A)对话框。
A．选项 B．自定义C．环境设置 D．标准10．通过选取对象，然后转换成(夹点)模式，可以非常简单地编辑一个或多个对象。
11．使用夹点不可能实现(A)操作。
A．打断 B．拉伸C．移动 D．旋转12．输入文字的方式有(单行文本)和(多行文本)两种方式。
