第三次国土调查内业数据预处理内容与方法摘要:为全面优化我国的土地资源管理服务,提高土地基础信息数据的精准性,基于第二次国土调查结果上,在目前第三次国土调查阶段中我们可以使用DOM (正射影像图),通过利用GPS/GIS等技术对全国的土地使用情况展开数据调查。
本文主要叙述了第三次国土调查的工作内容和内业数据预处理内容和方法。
关键词:土地资源管理;第三次国土调查;内业数据预处理;DOM引言根据国家发布的《第三次全国土地调查实施方案》要求,于2017年进行全国第三次国土资源调查,展开第三次国土调查是为了满足当前社会经济建设对土地资源综合管理的宏观要求,只有清楚土地利用的基础数据,才能强化国家对土地资源信息管理。
我国的国土调查都是以十年为一次,第三次国土调查是基于第二次国土调查数据上,进行一个完善及精细化工作。
1三调国土检查的工作内容在第三次全国国土调查工作中主要工作包以下工作内容:准备工作、内业数据预处理、外业实地调查、内业整理建库、质量检查和成果统计、汇总。
通过这些阶段性工作内容,对第三次国土调查的结果建议一个基础数据库以及各专项数据库,这两大数据库主要包含着土地的地类、范围、所属情况、面积大小,通过数据调控提升国土资源管理的精准化水平、生态文明建设以及自然资源管理等一系列指导方针。
2三调国土内业数据预处理的具体内容三调国土内业数据预处理内容一般包含:基础系统坐标转换、调查界线上图、转换地类编码、线状地物图斑化及地类图斑融合,内业提取自主变更图斑,调查工作底图制作。
2.1基础系统坐标转换我国之前使用的数据库系统坐标都是‘西安1980’,而在我们第三次国土调查中,则需要使用‘2000国家大地坐标系’,因此我们需要将已得到的数据进行坐标转化,确保‘西安1980坐标’数据能转化到‘2000国家大地坐标’,并与影像数据进行套合验证,同时也需要检查已有数据之间有没有重复,是否存在范围,界线等矛盾冲突。
2.2调查界线上图在我们第三次国土调查中,我们都是以完整的县级行政辖区作一个单位开展检查的,在基础数据坐标转换完成后我们需要将已经确认好的调查界线套合上图,原理上一个地区调查单位这有一个有效范围,在界线上不能使用权属界线来代替行政界线,从而导致一个区域多出来很多区域。

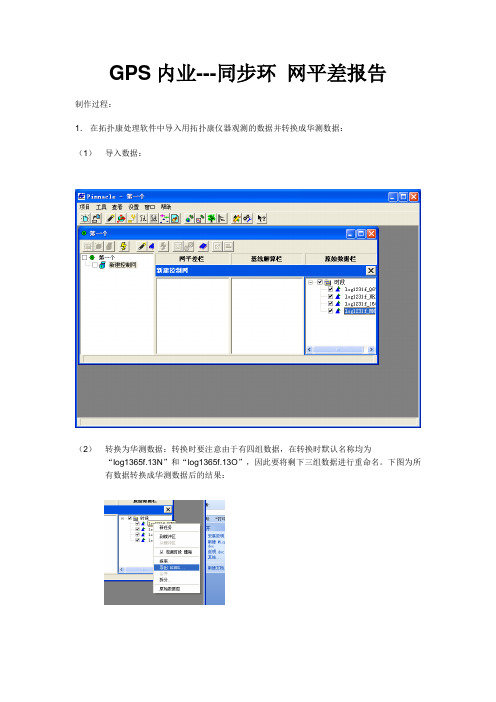

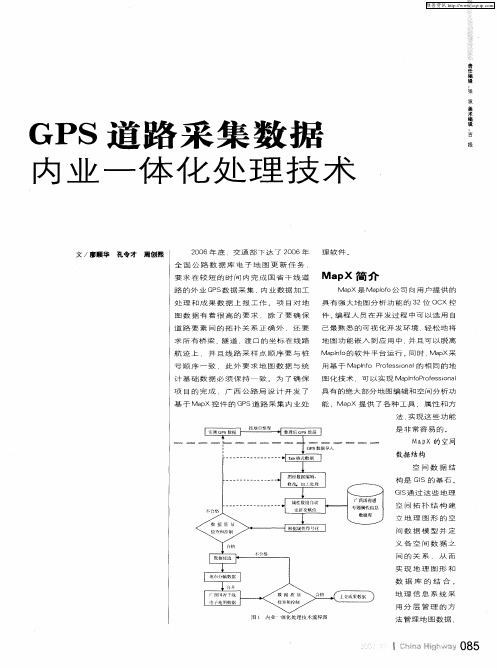

GPS内业---同步环网平差报告制作过程:1.在拓扑康处理软件中导入用拓扑康仪器观测的数据并转换成华测数据:(1)导入数据:(2)转换为华测数据:转换时要注意由于有四组数据,在转换时默认名称均为“log1365f.13N”和“log1365f.13O”,因此要将剩下三组数据进行重命名。
下图为所有数据转换成华测数据后的结果:2.打开华测处理软件导入8组数据:3.基线处理:选择“静态基线”中的“全部处理基线”可看到系统采用默认的基线处理方式处理所有基线。
在处理后发现部分基线出现整数解小于3,因此要通过删减这些基线属性中的每条卫星线的间断或缺失部分来重新处理该基线向量:4.平差前设置:(1)选择已知点:本次实验采用16O0点为已知点并设置该点的xy为固定值并加以约束:(2)进行网平差设置:在“网平差设置”中设置选择“三维平差”和“二维平差”并默认中央子午线为117度。
5.进行网平差:点击“网平差”中的“进行网平差”,之后点击“成果输出”可看到经平差后的结果:同步环网平差报告1 坐标系统1.1 坐标系统名称Unknown1.2 基准参数1.3 投影参数M0 =1.00000000 投影比率H = 0.0000 投影高Bm =0投影面的平均纬度B0 =0原点纬度L0 =117 中央子午线N0 =0.0000 北向加常数E0 =500000.0000 东向加常数2 三维无约束平差2.1 平差参数2.2 基线向量及改正数2.3 τ(Tau)检验表2.4 τ(Tau)检验直方图2.5 自由网平差坐标3 二维约束平差3.1 平差参数3.2 平面距离平差值3.3 平面坐标*****。
论航测遥感内业数据处理技术航测遥感内业数据处理技术是指利用计算机等工具对采集到的航空遥感影像数据进行处理,以获取地物信息、地形信息及地理空间数据等方面的技术方法。
该技术在现代测绘、地理信息、城市规划、资源开发等领域中得到广泛应用。
本文将从数据处理的基本流程、遥感影像分类技术、影像配准和融合技术以及更新计算机软件的意义等方面进行介绍。
一、数据处理的基本流程(1)遥感影像预处理:包括利用数字图像处理技术对遥感影像进行去噪、纠正较杂、图像增强、几何校正等预处理工作。
(2)遥感影像分类:将遥感影像分成几个互不相交的类别,以便进行地物类型的分类和地物信息的提取。
(3)影像配准和融合:在照片的内、外方位元素的精度确定后,通过匹配同一区域不同时间、不同角度、不同光谱范围或分辨率的遥感影像,实现多源、多时相或多波段数据整合。
(4)精度评定和更新:通过地面调查或GPS测量等方法,对处理结果进行精度评定,并根据评定结果对数据进行更新和修正。
二、遥感影像分类技术遥感影像分类是将遥感影像中的各种地物类型区分为若干种不同的类别的工作,是遥感技术的核心问题。
目前,遥感影像分类主要有以下几种技术:(1)人工分类方法:利用人的肉眼通过提取手工选定的区域进行分类。
(2)基于数据的无监督分类方法:不需要预先确定分类类别,通过特定统计方法自动分成若干类别,可以发现未知的地物类型。
(3)基于数据的监督分类方法:借助事先获取的信息,利用一些自动决策函数进行分类。
(4)专家系统分类方法:用人为规则来推理决策,以达到自动分类的目的。
可以针对不同的应用领域进行定制。
三、影像配准和融合技术影像配准是将图像中相同的物体或特征点在一坐标系下精确对应的过程,是影像多源信息融合的前提。
多源影像信息融合的目的是将来自不同传感器、不同波段、不同时间序列和不同规模的空间数据源融合在一起,以增强所提取的地物特征。
影像融合技术包括以下两种:(1)硬融合:基于像素的算法,将低空间分辨率传感器和高光谱空间分辨率传感器获取的影像信息融合成一个全谱段信息的影像。
航测外业测量及内业数据处理要点发表时间:2020-11-20T11:31:18.693Z 来源:《基层建设》2020年第20期作者:王冬梅[导读] 摘要:航空摄影测量是测绘工作的一部分。
山东正元航空遥感技术有限公司山东济南 250101摘要:航空摄影测量是测绘工作的一部分。
中国测绘业主要采用大地测量法,海洋测绘法和遥感测绘法虽然方法不同,但其主体具有相似性。
航空测量摄影是测绘工程的一个重要的组成部分。
目前测绘工程除了航空测量之外主要还有大地测量和海洋测量等。
以上都是采用的较为先进的测绘技术,与传统的测绘技术相比,航空摄影测量技术能够提高工程进度,无论是在数据的收集还是在进行建模时,都能够得到较为精准的数据信息,能够利用收集到的数据进行准确的绘图,提高了实际工作的效率。
本文将重点分析航空测绘领域的关键点和方法。
关键词:航测外业;测量;内业数据;策略前言从航测领域开始,第一个航测领域需要标记图像控制点。
图像控制点用于图像校正。
通常,RTK用于创建清晰的交叉点,并且周围环境仅限于彩色喷漆标记,例如控制点应控制整个测量区域,通常是拐点,边界点等。
其控制点也可以平均分配。
第二步是收集航空数据。
使用无人机(手动发射的,垂直机翼,固定翼等)携带航空相机。
因此,整体图像重叠率应达到70-80%,这意味着两张照片的重叠率更高。
收集数据后,便会进行内部数据处理。
在第二次行程中,内部业务主要涉及图像处理软件,以获取标准图像数据。
一、航测外业测量处理要点(一)像控点的布局和设置在启动相关项目之前,有必要根据项目规格和项目类型选择合适的图像控制点设计和配置方案。
通常,立体映射控制点每个图像需要4到6个控制点。
除完整字段外,还有两种获取控制点的方法,即空间和三种加密。
两种获取控制点的方法正在应用中,在性能和特性上存在明显差异。
全场控制点采集方法昂贵,费时,精度不均匀有序,而三密度空气采集方法成本较低,精度更一致这几个点的位置也非常重要,它们在航向和侧面的六度交叠。
2023年gps实习心得体会2023年gps实习心得体会1这次GPS实习包括两大部分--GPS静态测量和动态测量,测绘gps实习总结。
其中静态测量包括现有资料的收集(包括武大地图、已知点数据资料等)、实地勘踏选点并进行标记、调度方案的确定、正式外业数据采集、最后也就是最重要的内业处理。
动态测量包括利用GPS RTK技术进行RTK地形测量用于绘制等高线图以及利用RTK进行放样操作。
这次实习,实习成果如本报告第一到第三部分所展示,从整体来说,通过静态测量建立了武汉大学一校区到三校区的的国家C级GPS控制网,而通过动态RTK地形测量获得了武汉大学三校区友谊广场的等高线图。
其中在静态测量的内业处理中,通过基线解算、独立环闭合差检验、三维无约束平差、二维约束平差等过程可以很容易的得到重复基线长度较差、无约束和约束平差后各点的大地坐标和空间直角坐标。
实习体会与收获在这次实习中,我深刻体会了现代的测绘在空间卫星技术下的发展和GPS在各方面的领域的广泛运用。
也深刻的理解了现代社会对内业处理工作者的高知识水平的要求。
在内业处理过程中,经过自动化的基线解算和平差,通过删减卫星调整基线来提高精度让我懂得了如何去"精益求精"。
在现代社会科技发展过程中,空间卫星技术和其他的测绘技术将更加长远发展,那么就对我们现在还未走入社会的测绘人要求更多而且要求更高,数学计算和协调能力是测绘的显性要求,而编程能力和英语能力将是测绘的隐性要求而且将会越来越突出,值得一提的是,在静态测量实习过程中由于其中一台GPS接收机因为电源耗尽无法正常开机而使我们第二天的数据采集不能按照计划的调度方案执行。
因而需要临时调整调度方案,这对我们而言是个非常好的锻炼机会。
一开始各组长和队长都有点慌,因为这样会导致我们原先的计划全被打乱,而且要重新安排调度计划。
一方面我们需要按照国家C级网的要求进行观测(每个点得观测至少2个时段,每个时段至少观测60分钟),但另一方面由于接收机数量上会减少一台,加上电池的工作时间有限,以及老师要求我们每个时段得观测一个半小时左右。
论航测遥感内业数据处理技术航测遥感内业数据处理技术是指利用航空摄影、遥感器等技术获取地球表面信息后,通过对数据进行处理、分析和解译,得出用于地图制图、资源调查、环境监测等方面的信息产品和服务的技术。
随着航测遥感技术的不断发展和进步,内业数据处理技术也日新月异,为地理信息系统、地质勘探、农业建设等领域的应用提供了强大支持。
本文将从数据获取、数据处理、数据解译等方面详细介绍航测遥感内业数据处理技术的技术原理和应用实践。
一、数据获取航测遥感内业数据处理的第一步是数据获取,它主要包括航空摄影数据、遥感卫星数据、地面观测数据等。
数据获取的方式主要有以下几种:1. 航空摄影数据:航空摄影是一种通过航空器载荷的相机对地面进行摄影测量,获取地面情况的技术。
航空摄影数据是航测遥感内业数据处理的重要数据来源,其分辨率高、覆盖广,适用于地图制图、地形测量等领域。
2. 遥感卫星数据:遥感卫星是一种通过在轨卫星对地面进行观测,获取地表信息的技术。
遥感卫星数据具有覆盖范围大、周期短等优势,适用于全球范围内的资源调查、环境监测等领域。
3. 地面观测数据:地面观测是利用地面观测站、GPS等设备进行实地观测,获取地面信息的技术。
地面观测数据可以补充航空摄影、遥感卫星数据的不足,提高数据的准确性和可靠性。
二、数据处理数据处理是航测遥感内业数据处理的核心环节,它主要包括数据预处理、数据配准、数据配准、数据融合等步骤。
1. 数据预处理:数据预处理是指对获取的原始数据进行去噪、去除异常点、提取特征等操作,以提高数据的质量和准确性。
数据预处理可以采用数字信号处理、图像处理等技术,对数据进行滤波、增强、修复等操作,使数据更加符合后续处理的要求。
2. 数据配准:数据配准是指将不同时间、不同传感器获取的数据进行统一坐标系下的对齐,使不同数据间的空间位置一致。
数据配准可以通过地理定位系统、辅助信息匹配等方式进行,以保证后续数据处理的一致性和可比性。
工程测量技术专业
《GPS 测量技术》
GPS 数据内业处理(实训)
主讲人:赵淑湘讲师甘肃林业职业技术学院测绘工程系
、目的
一目的
•GPS数据处理软件的使用;
熟悉南方数据处理软件的使用
掌握GPS
•数据处理的方法步骤。
二方法步骤
二、方法步骤
(一)基线向量解算
线向算
在桌面上双击南方测绘GPS数据处理图标或单击开在桌面上双击“南方测绘GPS数据处理”图标或单击“开始”→“程序”→“南方测绘GPS 4.4000 数据处理”
→“GPS数据处理”打开GPS数据处理软件,GPS数据处理软件界面如下图41所示。
件界面如下图41所示
图41南方GPS数据处理界面
如果该处理软件为演示版,则必须要求注册,注册
方法为单击“帮助”→“注册”打开如下图42所示界
面。
图42南方GPS数据处理软件注册界面
在使用单位中任意输入使用单位名称,E-mail中输入电子邮箱,电子邮箱格式必须正确,在注册码中任意输入16位长的数字或英语字母。
如果注册功能栏出现Sth 解算字样后,单击退出按钮即可完
如果注册功能栏出现“Sth解算”字样后单击“退出”按钮即可完
成注册。
新建项目,在菜单栏单击“文件”→“新建”或在工具栏单击
按钮打开如下图43所示界面:
在上述界面中依次填入或选上项目属性描述单击确图43项目建立对话框
在上述界面中依次填入或选上项目属性描述,单击确
定即可。
然后会弹出如下图44所示的界面:
所示的界面
图44建立项目后的软件界面
添加外业GPS数据文件在菜单栏单击“数据输
入”→“增加观测数据文件”或在工具栏单击
图标,打下如下图45所示的界面。
标如所示界
图45加入外业观测数据文件对话框
选择路径中选中存放GPS外业数据文件的文件夹,然后在文件列表中选中所需要的数据文件,然后单击确定。
弹出数据录入进度条如图46 所示:
46处理进度
图处进度
然后稍等片刻,调入完毕后,网图如下图3-5 所示:
5、
数据选择系列中的条件是对基线进行重解的重要条件。
可以对高度截至角和历元间隔进行组合设置完成基线的重新解算以提高基线的方差比。
历元间隔中的左边第一个数字历元项为解算历元,第二项为数据采历元间隔中的第个数字历元项为解算历元第项为数据采集历元。
当解算历元小于采集历元时,软件解算采用采集历元,反之则远用设置的解算历元。
“编辑”中的数字表示误差放大系数,参考卫星可进行选择,一般默认为自动选择接收信号效果最好的卫星,最小历元可进行选择,般默认为自动选择接收信号效果最好的卫星,最小历元和最大历元数为限制解算的数据,一般可设为默认值即可。
“合格解选择”为设置基线解的方法。
分别有“双差固定解”、“双差浮点解”“三差解”三种默认设置为双差固定解为最好的双差浮点解、三差解三种,默认设置为双差固定解,为最好的解算精度。
解算基线详解
选择解算全部基线有自动计算进度条显示如下图选择解算全部基线,有自动计算进度条显示如下图
47
所示这解算过程可能等待时间较长处理过程若想中断请点击停止图47 处理进度
这一解算过程可能等待时间较长,处理过程若想中断,请点击停止。
基线处理完全结束后,网图如下图,颜色已由原来的绿色变成红色或灰色。
基线双差固定解方差比大于3 的基线变红(软件默认值3),小于3 的基线颜色变灰色灰色基线方差比过低以进行重解例如对于基线基线颜色变灰色。
灰色基线方差比过低,可以进行重解。
例如对于基线“G5041801-G5011801”,用鼠标直接在网图上双击该基线,选中基线由实线变成虚线后弹出基线解算对话框如图48,在对话框的显示项目中
可以对基线解算进行必要的设置。
(二)闭合环和重复基线检查
(二)、闭合环和重复基线检查
待基线解算合格后(少数几条解算基线不合格可让其不参与平差),在“闭合环”窗口中进行闭合差计算。
首先,对同步时段任一三边同步环的坐标分量闭合差和全长相对闭合差按独立环闭合差要求进行同步环检核然后计算异步环程序将自动搜环闭合差要求进行同步环检核,然后计算异步环。
程序将自动搜索所有的同步、异步闭合环。
有关同步异步闭合环复线的要求请看使用提示
有关同步、异步闭合环、重复基线的要求请查看使用提示“外业成果质量检核标准”
(页),或者参照有关国家规范。
搜索闭合环点左边状态栏中闭合环,有下图显示闭合差:
51从上图中看出,此网所有的同步闭合环均小于10ppm ,
)的要求
图51 闭合环
小于四等网(≤10ppm )的要求。
闭合差如果超限,那么必须剔除粗差基线(基线选择的原则方法请查看使用提示)点击“基线简表”状态栏重原则方法请查看使用提示)。
点击基线简表状态栏重新算。
根据基线解算以及闭合差计算的具体情况,对一些基线进行重新解算,具有多次观测基线的情况下可以不使用或者删除该基线。
当出现孤点(即该点仅有一条合格基用或者删除该基线。
当出现孤点(即该点仅有条合格基线相连)的情况下,必须野外重测该基线或者闭合环。
(三)网平差计算
数据录入:输入已知点坐标,给定约束条件。
本例控制网中_MJS为已知约束点在点击“数据输入”菜单中的“坐标数据
录入”弹出对话框如图53,在“请选择”中选中“_MJS”,单击“_MJS”对应的“北
向X”的空白框后,空白框就被激活,此时可录入坐标。
通过以上操作最终完成已知数
据的录
据的录入。
平差处理进行整网无约束平差和已知点联合平差根据以下步骤依平差处理:进行整网无约束平差和已知点联合平差。
根据以下步骤依次处理。
(1)自动处理:基线处理完后点此菜单,软件将会自动选择合格基线组网,进行环闭合差。
(2)三维平差:进行WGS-84 坐标系下的自由网平差。
(3)二维平差:把已知点坐标带入网中进行整网约束二维平差。
但要注意的是,当已知点的点位误差太大时,软件会提示如图54 所示。
在此时点击“二维平差”是不能进行计
算的。
用户需要对已知数据进行检合。
图54 错误提示窗口
54错误提示窗口
注:如果在“平差参数设置”中取消“进行已知点与坐标系检查”项目,则不弹出如图54所示的错误提示,该项的设置在“设置”→“平差参数设置”下其对话框如图所示如果有确定的坐标系统参数为参数设置”下,其对话框如图55所示。
如果有确定的坐标系统参数,为了避免出现错误,建议选中些项。
图55平差参数设置
4)高程拟合:根据“平差参数设置”中的高程()高程拟合根据“平差参数设置”中的高程拟合方案对观测点进行高程计算
注:“网平差计算”的功能可以一次实现以上几个注:网平差计算的功能可以次实现以上几个步骤。
平差后的成果
平差后的成果如图56所示
图56平差后成果预览
(四)成果输出
如果用户想将平差成果输出,则可以在“成果”菜单下点击“平差报告(文本文档)”如图59所示,将平差报告输出,点击“网平差成果”可输出控制点坐标成果和控制网图等,具体操作如图60所示。
图60网平差成果输出对话框
