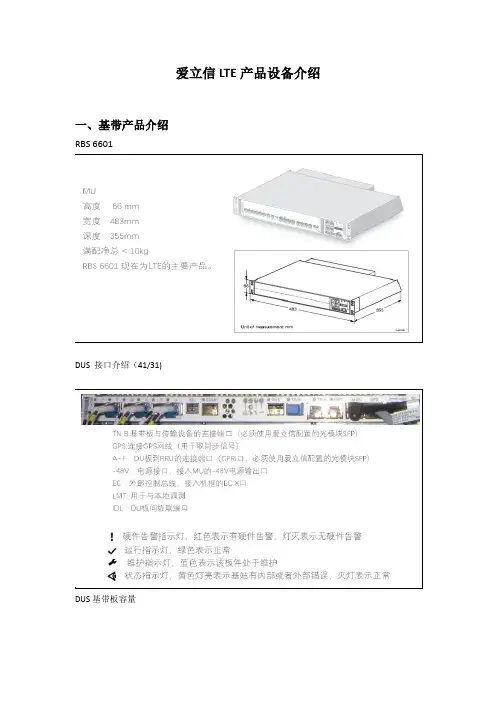

爱立信LTE产品设备介绍一、基带产品介绍RBS 6601DUS 接口介绍(41/31)DUS基带板容量Baseband 52系列接口Baseband基带板容量二、爱立信RRU介绍TDD-LTE RRU-1TDD-LTE RRU-2TDD-LTE RRU-3FDD-LTE RRU-1FDD-LTE RRU-2FDD-LTE RRU-3FDD-LTE RRU-4FDD-LTE RRU-5三、载波的配置原则3.1室分场景双载频扩容室分场景扩容思路小区合并主要适用于TD-LTE建网初期覆盖受限的场景;为了适应话务的发展,站点需要扩容,建议首先解除小区合并,最大化单载频的话务吸收能力;然后在此基础上进行双载波扩容;DUS31/41室分应用原则单板支持6个Sector Carrier,即3个双载频RRU或2个三载频RRU,超过正常扩展基带板卡;1个逻辑站点支持两块基带级联2*DUS31支持9个小区/12个Sector Carrier,支持4个双载波的RRU,3个三载波的RRU;2*DUS41支持12个小区/12个Sector Carrier,支持6个双载波的RRU,4个三载波的RRU;单载频RRU级联最多4级,双载频RRU级联最多2级,因此容量场景建议采用星型连接,减少容量扩展过程避免室分系统的光路调整;Baseband 5216室分应用原则单板支持18个Sector Carrier,即6个3载波RRU(只能是双通道)。
单载频RRU级联最多4级,双载频RRU级联最多2级,因此容量场景建议采用星型连接,减少容量扩展过程避免室分系统的光路调整;3.2、室分场景DUS双载频扩容示例3.3室分场景DUS三载频扩容示例3.4室分场景BB三载频扩容示例爱立信RDS系统IRU 2242室内射频单元接口介绍Remote IRU 2242机壳介绍Remote IRU 2242机壳接口介绍IRU。
爱立信设备讲解爱立信设备的核心部件包括基站、传输设备、终端设备等。
基站是通讯网络的重要组成部分,它负责接收和发送无线信号,并将其转换为有线信号传输到核心网。
传输设备用于将信号传输到目标地点,通常采用光纤或微波等技术。
终端设备包括手机、无线网卡、路由器等,它们用于接收和发送信号。
爱立信设备在通信网络中具有重要的作用,它们可以实现高速传输和稳定连接,为用户提供优质的通信服务。
同时,爱立信设备采用先进的技术和设计,具有较低的功耗和较高的可靠性,可以满足各种复杂环境下的通讯需求。
总的来说,爱立信设备是一种先进的通讯设备,具有高性能和可靠性。
它们广泛应用于各种通信网络中,为用户提供高速传输、低功耗和稳定连接的通讯服务。
随着通讯技术的不断发展,爱立信设备将继续发挥重要作用,推动通讯网络的进一步发展和升级。
很高兴能为你介绍更多关于爱立信设备的信息。
爱立信作为一家领先的通讯技术公司,其设备在通信领域扮演着至关重要的角色。
爱立信设备的应用范围非常广泛,包括移动通信网络、固定通信网络、物联网、5G网络等。
首先,让我们来看看在移动通信领域中,爱立信设备的应用。
在移动通信网络中,爱立信的基站设备扮演着至关重要的角色。
这些基站设备通过无线信号的接收和发送,实现了用户手机和核心网之间的连接。
基站设备的关键组成部分包括天线系统、收发信机、传输系统等。
这些设备通过高效的信号处理和传输技术,为用户提供稳定快速的通信服务。
另外,爱立信设备在固定通信网络中也有着重要的应用。
固定通信网络包括有线电话、宽带接入等,而爱立信的设备可以实现这些网络中的信号传输、接收和处理等功能。
在固定通信领域,爱立信设备可以提供高速、稳定的信号传输,为用户提供优质的通信服务。
除了移动和固定通信网络,爱立信设备也在物联网中发挥着重要作用。
物联网是指各种设备和物品之间能够相互连接、通信并实现智能化控制的网络。
在物联网中,爱立信的设备可以实现对各种智能设备的连接和控制,使得这些设备能够相互通信,实现智能化的功能,并在各种场景中提升效率。

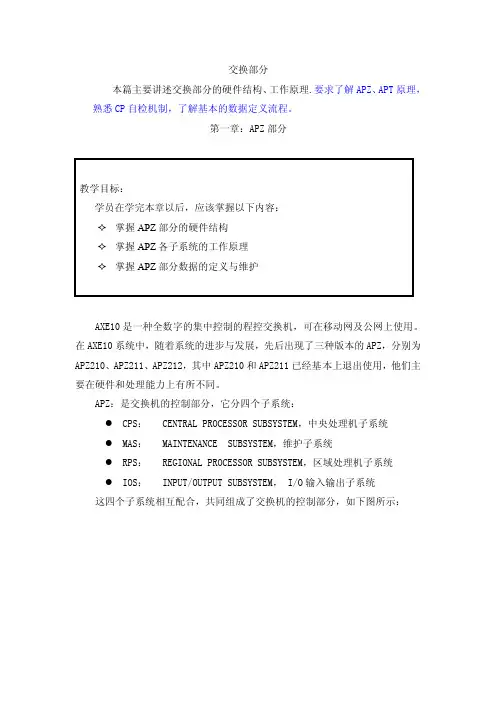

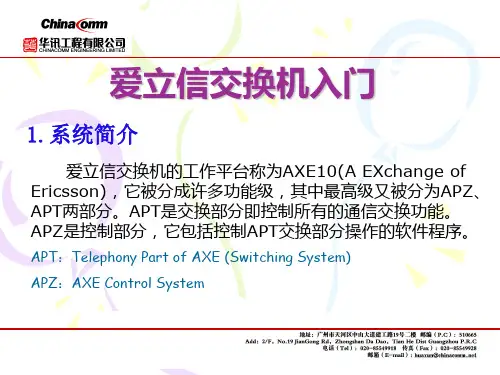

交换部分本篇主要讲述交换部分的硬件结构、工作原理.要求了解APZ、APT原理,熟悉CP自检机制,了解基本的数据定义流程。
第一章:APZ部分AXE10是一种全数字的集中控制的程控交换机,可在移动网及公网上使用。
在AXE10系统中,随着系统的进步与发展,先后出现了三种版本的APZ,分别为APZ210、APZ211、APZ212,其中APZ210和APZ211已经基本上退出使用,他们主要在硬件和处理能力上有所不同。
APZ:是交换机的控制部分,它分四个子系统:●CPS:CENTRAL PROCESSOR SUBSYSTEM,中央处理机子系统●MAS:MAINTENANCE SUBSYSTEM,维护子系统●RPS:REGIONAL PROCESSOR SUBSYSTEM,区域处理机子系统●IOS:INPUT/OUTPUT SUBSYSTEM, I/O输入输出子系统这四个子系统相互配合,共同组成了交换机的控制部分,如下图所示:下面分别针对这四个子系统进行讲解。
第一节:CPS CENTRAL PROCESSOR SUBSYSTEM中央处理机子系统1.1 CP简介CPS是整个交换机的控制中心,它含有双备份的处理机CPA和CPB,采用主\备用的方式进行工作。
它为系统中所有的功能块提供程序和数据的存储器。
CPS 由硬件和软件组成,并与MAS、RPS和IOS配合工作。
1.2根据版本的不同和处理能力的大小,CP主要分为以下几种类型:、CP33、CP40、CP50、CP60。
1.3CP功能不管是哪种的CP,他们的功能都是相同的,它们的主要功能如下:1、程序执行及数据处理:它在被执行的任务之间分配处理机的资源,而这些任务通过缓存器、工作表、时间队列、日历功能等来分级。
2、功能变换(FUNCTION CHANGE):它用于改变、增加或者删除系统中的软件单元。
3、系统备份(dump):它用于将CP存储器的内容拷贝出来,或将拷贝出来的软件再装到系统中去。
一、爱立信基站设备基本介绍1、RBS2000系列基站设备的具体分类爱立信基站主要类型:RBS2202系列、RBS2206系列、微峰窝系列、室外站系列。
RBS2101~RBS2103系列这种设备属于室外安装类型的设备,这个类型的基站设备主要为室外的环境使用而设计的,除了主设备以外,还有空调,温度控制,供电等附属设备,通常采用独立供电进行工作,可以防雨水、防霜冻等,是户外设备的最好选择。
但受外界干扰较大,不利网络的稳定。
在我国的GSM运营商所采用的机型中几乎不使用该系列的机型。
RBS2202系列这种类型的设备属于室内安装的设备,结构较RBS2100系列的设备简单,没有独立的外部环境系统,不可独立供电(但可以自带整流模块)等,必须在室内安装使用。
这种系列是我国GSM运营商所采用的主要Ericsson设备类型。
系列RBS2301、RBS2302、RBS2402、MAXITE系列这种类型的设备属微蜂窝设备,可以在室内和户外安装,可以独立供电使用,体积较小,安装灵活方便。
主要用在街道覆盖、室内覆盖等。
RBS2206系列这种类型的设备属于室内安装的设备。
RBS2206 是一种室内型宏蜂窝基站设备,每个机柜可支撑最 多12 个收发信机。
其机柜与RBS2202 占地面积相同,略高,由于采用新型两倍容量的收发信机和合路器,机柜的载波容量也是RBS2202 的两倍。
其“双收发信机”—dTRU—与目前的单个TRU 体积相同,却在一个单元里包含有两个收发信机下图是RBS2000在网络中的位置及结构:移动台(MS ):移动用户使用的便携终端。
由收发信机、天线、人机介面、电池等构成;基站(BS ):基站收发信机、控制设备、天馈系统等组成,提供MS 与BS 间的无线信道; BSC移动交换中心(MSC ):网络的核心,提供交换、网络控制与管理、互连接口等功能。
基站管理控制关系简化图:2、RBS2000系列基站组成系列基站组成::(1)主要硬件组成L O C A L --B U SRBS2202机柜外型:RBS2206机柜图:DXU (Distribution switch Unit)分配交换单元。
爱立信R6000系列基站辅材设备介绍
为进一步明确R6000系列基站配置原则,与后续工程实施工作更好地衔接,规划技术部牵头就基站设备辅材配置进行了讨论,
1、R6601分布式基站的TG同步线和交叉信号线按规划站型配置。
对站型配置调整导致的TG同步线和交叉同步线缺失,可零星采购弥补。
2、爱立信目前仅能提供4U、16U两种尺寸的MU安装机架。
考虑今后2、3G共机房建设的需要,建议对需落地安装的MU设备由各分公司自购19英寸标准机柜,对需挂墙安装的MU设备则配置爱立信的4U机架。
3、用于宏站的RRUS建议配置抱杆安装件,用于室分的RRUS建议配置墙装件,考虑后期实际安装时的变化因素,抱杆安装件和墙装件多配10%。
4、MU设备一般安装在室内机房,建议按站采购一根10米长的电源线;RRUS电源线则按规划站点方案采购,其中对需挂塔安装的RRUS建议电源线长度不小于60米。
电源线可按500米成捆发货。
5、R6601的MU、RRUS设备本身只支持直流电,对于不具备直流电引入条件的无机房宏站和VIP室分站建议分公司自购室外电源综合柜和蓄电池。
对于不具备直流电引入条件的非VIP室分站可配置爱立信的交直流转换单元(即PSU设
备)。
6、MU和RRUS之间连接的光模块一律配置8公里型号的。
7、对MU和RRUS之间的光纤线,其线缆类型和长度按照规划站点方案采购,其中宏站建议采用直连光纤、室分站建议采用尾纤。
8、由于公司基站自配动环监控系统,因此今后不再采购爱立信的基站外部告警OVP单元和外部告警线。
9、爱立信发货的基站接地线已确认为线径35mm2的25米长黄绿线,请苏南各分公司进一步通知各施工队伍,确保接地线的正确使用。

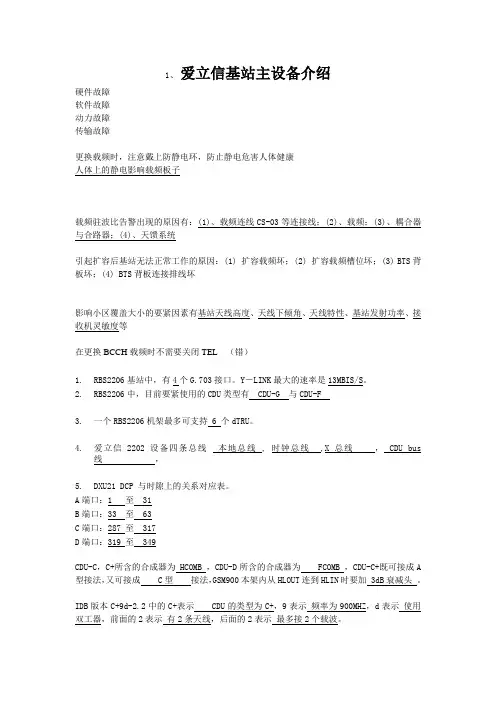

1、爱立信基站主设备介绍硬件故障软件故障动力故障传输故障更换载频时,注意戴上防静电环,防止静电危害人体健康人体上的静电影响载频板子载频驻波比告警出现的原因有:(1)、载频连线CS-03等连接线;(2)、载频;(3)、耦合器与合路器;(4)、天馈系统引起扩容后基站无法正常工作的原因:(1) 扩容载频坏;(2) 扩容载频槽位坏;(3) BTS背板坏;(4) BTS背板连接排线坏影响小区覆盖大小的要紧因素有基站天线高度、天线下倾角、天线特性、基站发射功率、接收机灵敏度等在更换BCCH载频时不需要关闭TEL (错)1.RBS2206基站中,有4个G.703接口。
