EPON对接华为OLT配置

华为OLT-ONU设备开局配置文档（步骤）一、OLT配置：display ont autofind all //显示当前OLT下所有未注册ONUinterface epon 0/1 进入PON口ont add 05 mac-auth 0025-9EA3-A2B7 snmp ont-lineprofile-id 20 des BXJ_WCLS_5626注册ONT 设备(A代表PON口B代表子接口)ont ipconfig 015 ip-address 172.21.56.178 mask 255.255.255.0 gateway 172.21.56.1 manage-vlan 12 ont multicast-mode A B ctc 配置管理地址#service-port vlan 12 epon 0/1/7ont 1 multi-service user-vlan 12 tag-transform translateservice-port vlan 2750 epon 0/1/7 ont 1 multi-service user-vlan 2750 tag-transform translateservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1113 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1114 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1115 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1116 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1117 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1102 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1103 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1104 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1105 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1106 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1107 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1108 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1109 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1110 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1111 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1112 tag-transform default二、通过管理地址进入ONT设备配置：terminal user name buildrun_new_password srxadmin *[%_-FHL1GF99IZ8OV4$0Q:0(:*1、创建VLAN：vlan 12 smartvlan 1097 to 1112 muxvlan 2750 standardport vlan 12 0/0 1 （OLT已经下发）port vlan 1097 to 1112 0/0 1port vlan 2750 0/0 12、<h831vesc-0>interface emu 0esc digital 0 available-level high-levelesc digital 1 available-level high-levelesc digital 2 available-level high-levelesc digital 3 available-level high-level3、配置数据端口信息：service-port 0 vlan 1113 eth 0/1/1 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 1 vlan 1098 eth 0/1/2 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 2 vlan 1099 eth 0/1/3 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 3 vlan 1100 eth 0/1/4 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 4 vlan 1101 eth 0/1/5 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 5 vlan 1102 eth 0/1/6 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 6 vlan 1103 eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 7 vlan 1104 eth 0/1/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 8 vlan 1105 eth 0/1/9 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 9 vlan 1106 eth 0/1/10 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 10 vlan 1107 eth 0/1/11 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 11 vlan 1108 eth 0/1/12 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 12 vlan 1109 eth 0/1/13 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 13 vlan 1110 eth 0/1/14 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 14 vlan 1111 eth 0/1/15 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 15 vlan 1112 eth 0/1/16 multi-service user-vlan untagged rx-cttr 6 tx-cttr 63、配置SNMP:snmp-agent local-engineid 800007DB0300259EA59106snmp-agent community read publicsnmp-agent community write privatesnmp-agent community read srwgzx&readsnmp-agent community write srwgzx&writesnmp-agent target-host trap-hostname 1MTU.218.64.170.2 address 218.64.170.2 udp-port 161 trap-paramsname 1MTU.218.64.170.2snmp-agent target-host trap-paramsname 1MTU.218.64.170.2 v1 securityname huaweisnmp-agent trap enable standard二、配置语音：1、interface vlanif12ip address 172.21.56.172 255.255.255.02、voipip address media 172.21.7.172 172.21.7.1ip address signaling 172.21.7.1723、<h248-0>interface h248 0if-h248 attribute mgip 172.21.191.89 mgport 2944 transfer udpif-h248 attribute primary-mgc-ip1 192.168.253.2 primary-mgc-port 2944mgc-domain-name1 286ED461CB09-BGWif-h248 attribute secondary-mgc-ip1 192.168.253.6 secondary-mgc-port 2944if-h248 attribute mg-media-ip1 172.21.191.89 MIDtype domainNameif-h248 attribute profile-index 6if-h248 attribute domainName 286ED461CB09tid-format pstn prefix USERmg-ringmode add 0 10 26mg-software parameter 2 2mg-software parameter 13 14、pstnportpstnport attribute set 0/2/1 clip-reverse-pole-pulse enablepstnport attribute set 0/2/2 clip-reverse-pole-pulse enablepstnport attribute set 0/2/3 clip-reverse-pole-pulse enablepstnport attribute set 0/2/4 clip-reverse-pole-pulse enablepstnport attribute set 0/2/5 clip-reverse-pole-pulse enablepstnport attribute set 0/2/6 clip-reverse-pole-pulse enablepstnport attribute set 0/2/7 clip-reverse-pole-pulse enablepstnport attribute set 0/2/8 clip-reverse-pole-pulse enablepstnport attribute set 0/2/9 clip-reverse-pole-pulse enablepstnport attribute set 0/2/10 clip-reverse-pole-pulse enablepstnport attribute set 0/2/11 clip-reverse-pole-pulse enablepstnport attribute set 0/2/12 clip-reverse-pole-pulse enablepstnport attribute set 0/2/13 clip-reverse-pole-pulse enablepstnport attribute set 0/2/14 clip-reverse-pole-pulse enablepstnport attribute set 0/2/15 clip-reverse-pole-pulse enable pstnport attribute set 0/2/16 clip-reverse-pole-pulse enable5、esl usermgpstnuser add 0/2/1 0 terminalid 1000mgpstnuser add 0/2/2 0 terminalid 1001mgpstnuser add 0/2/3 0 terminalid 1002mgpstnuser add 0/2/4 0 terminalid 1003mgpstnuser add 0/2/5 0 terminalid 1004mgpstnuser add 0/2/6 0 terminalid 1005mgpstnuser add 0/2/7 0 terminalid 1006mgpstnuser add 0/2/8 0 terminalid 1007mgpstnuser add 0/2/9 0 terminalid 1008mgpstnuser add 0/2/10 0 terminalid 1009mgpstnuser add 0/2/11 0 terminalid 1010mgpstnuser add 0/2/12 0 terminalid 1011mgpstnuser add 0/2/13 0 terminalid 1012mgpstnuser add 0/2/14 0 terminalid 1013mgpstnuser add 0/2/15 0 terminalid 1014mgpstnuser add 0/2/16 0 terminalid 10156、ip route-static 172.21.0.0 255.255.255.0 172.21.7.1ip route-static 192.168.253.0 255.255.255.0 172.21.7.1GPON常用操作命令一、OLT1.进入MA5680T后进入终端配置模式进行操作，进入此模式的方法为：MA5680T>enableMA5680T#configMA5680T(config)#2.查看自动发现的ONUMA5680T(config)#display ont autofind all3.查看端口下ONU的状态MA5680T(config)#interface gpon（框/槽）MA5680T(config-if-gpon-0/1)#display ont info（口）all如：需要查看0/1/2端口下的ONU状态：MA5680T(config)#interface gpon 0/1MA5680T(config-if-gpon-0/1)#display ont info 2 all------------------------------------------------------------------------------框/槽/端口ONT序列号控制运行配置匹配0/1/248575443A6A3AE42 激活在线正常匹配0/ 1/2148575443AA35C742 激活在线正常匹配0/ 1/2248575443A7F79942 激活在线正常匹配4.查看ONU的详细信息（ONU最近上下线的时间及原因等信息）：MA5680T(config)#interface gpon（框/槽）MA5680T(config-if-gpon-0/1)#display ont info （口）（ONT ID）如：查看0/1/2端口下ONT ID为的信息：MA5680T(config)# interface gpon 0/1MA5680T(config-if-gpon-0/1)#display ont info 0 0框/槽/端口: 0/1/0ONT编号: 0控制标志:激活运行标志:在线配置状态:正常匹配状态:匹配DBA方式: SRONT测距距离(m): 4316ONT电池状态: -认证方式: SN认证序列号: 3230313115B47442 (2011-15B47442) 管理模式: SNMP隔离状态:正常描述: ONT_NO_DESCRIPTION 最后一次下线原因: LOS最后一次上线时间: 2011-06-12 23:44:42 最后一次下线时间: 2011-06-12 23:44:37最后一次dying gasp时间: 2011-06-08 19:42:47二、ONU1.查看端口状态：查看MA5626下端口的状态：若端口为激活则已经打开，若为去激活则为关闭MA5626(config)#display board 0/1 1FE自协商自协商100自协商全双工关激活在线2FE自协商自协商自协商关激活离线3FE自协商自协商自协商关激活离线4FE自协商自协商自协商关激活离线5FE自协商自协商自协商关激活离线6FE自协商自协商自协商关激活离线7FE自协商自协商自协商关激活离线8FE自协商自协商自协商关激活离线2.关闭或打开端口MA5626(config)# interface eth 0/1MA5626(config-if-eth-0/1)#undo shutdown ( 端口号)打开端口MA5626(config-if-eth-0/1)#shutdown (端口号)关闭端口用手机扫此二维码继续阅读:分享到：使用一键分享，轻松赚取财富值，了解详情嵌入播放器：(450*500pix) (630*500pix)预览复制窗体顶端窗体底端你可能喜欢华为ONU配置华为MA5680T OLT设备常见故障终端手册故障处理手册华为GPON 配置Wireshark使...华为新建ONU数据配置 2页免费华为ONU数据配置 5页免费华为OLT_ONU开局配置 4页1财富值华为HG850a(ONU) 配置手册(SIP) 11页免费华为GPON ONU配置指引 21页 2财富值更多与“华为ONU配置”相关的文档>>华为EPON OLT MA5680T产品介绍 38页免费华为SmartAX MA5680T光接入解决方案宣... 10页免费华为MA5680T 产品描述(V800R007C... 99页 10财富值华为OLT-MA5680T产品介绍 37页 2财富值华为MA5680T支持的单板 2页免费更多与“华为MA5680T”相关的文档>>EPON-OLT设备简介 66页免费OLT设备 27页免费OLT设备型号大全 27页免费OLT设备 27页免费OLT设备型号大全 27页免费更多与“OLT设备”相关的文档>>ADSL常见经典故障暂无评价4页免费硬盘常见故障与维护暂无评价1页免费uv上光常见故障暂无评价3页免费Word 常见故障4页免费打印机常见故障及排除方法暂无评价22页免费更多与“常见故障”相关的文档>>王老吉2010年终端标准手册 63页免费蒙牛终端标准陈列手册 38页免费可口可乐终端生动化手册 26页免费《终端管理手册》1.0精简本 21页免费渠道及终端运营业手册 17页免费更多与“终端手册”相关的文档>>电脑硬件常见故障处理速查手册 23页免费电脑硬件常见故障处理速查手册 16页免费VRP 5.3故障处理手册VPN篇01-第1章L... 43页免费01-华为BTS3012故障处理手册 52页免费VRP 5.3故障处理手册路由篇第9章组播VP... 18页免费更多与“故障处理手册”相关的文档>>华为GPON配置说明 7页免费华为GPON配置 7页1财富值华为GPON OLT 组播业务配置 65页 2财富值华为GPON OLT VLAN配置 21页 1财富值华为GPON配置脚本 2页免费更多与“华为GPON配置”相关的文档>>Wireshark使用教程用户手册 87页免费Wireshark使用教程 87页免费Wireshark使用教程2011年DOC版 90页免费Wireshark简明使用教程 14页 1财富值51CTO下载-Wireshark使用教程 75页免费更多与“Wireshark使用教程”相关的文档>>©2013 Baidu 使用百度前必读 | 文库协议用手机扫此二维码：쎗*当前选择了字，最多支持70字。

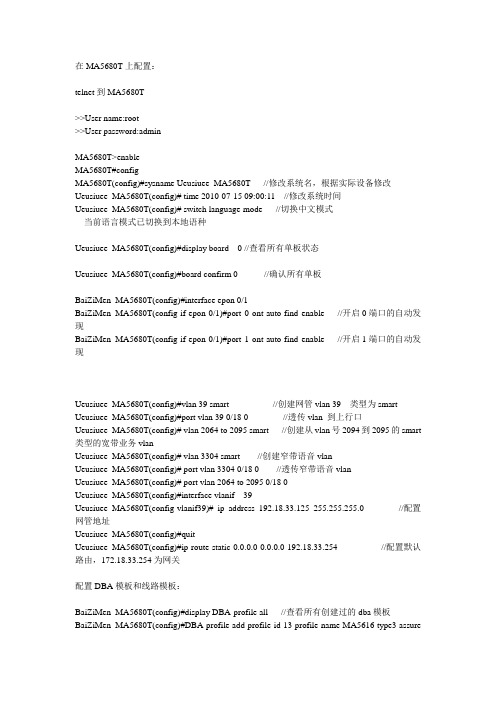

在MA5680T上配置：telnet到MA5680T>>User name:root>>User password:adminMA5680T>enableMA5680T#configMA5680T(config)#sysname Ueusiuee_MA5680T //修改系统名，根据实际设备修改Ueusiuee_MA5680T(config)# time 2010-07-15 09:00:11 //修改系统时间Ueusiuee_MA5680T(config)# switch language-mode //切换中文模式当前语言模式已切换到本地语种Ueusiuee_MA5680T(config)#display board 0 //查看所有单板状态Ueusiuee_MA5680T(config)#board confirm 0 //确认所有单板BaiZiMen_MA5680T(config)#interface epon 0/1BaiZiMen_MA5680T(config-if-epon-0/1)#port 0 ont-auto-find enable //开启0端口的自动发现BaiZiMen_MA5680T(config-if-epon-0/1)#port 1 ont-auto-find enable //开启1端口的自动发现Ueusiuee_MA5680T(config)#vlan 39 smart //创建网管vlan 39 类型为smart Ueusiuee_MA5680T(config)#port vlan 39 0/18 0 //透传vlan 到上行口Ueusiuee_MA5680T(config)# vlan 2064 to 2095 smart //创建从vlan号2094到2095的smart 类型的宽带业务vlanUeusiuee_MA5680T(config)# vlan 3304 smart //创建窄带语音vlanUeusiuee_MA5680T(config)# port vlan 3304 0/18 0 //透传窄带语音vlanUeusiuee_MA5680T(config)# port vlan 2064 to 2095 0/18 0Ueusiuee_MA5680T(config)#interface vlanif 39Ueusiuee_MA5680T(config-vlanif39)# ip address 192.18.33.125 255.255.255.0 //配置网管地址Ueusiuee_MA5680T(config)#quitUeusiuee_MA5680T(config)#ip route-static 0.0.0.0 0.0.0.0 192.18.33.254 //配置默认路由，172.18.33.254为网关配置DBA模板和线路模板：BaiZiMen_MA5680T(config)#display DBA-profile all //查看所有创建过的dba模板BaiZiMen_MA5680T(config)#DBA-profile add profile-id 13 profile-name MA5616 type3 assure102400 max 15360 // 创建模板id为13；模板名为MA5616；Assure: 保证带宽10M ；max：最大带宽15M；BaiZiMen_MA5680T(config)#display ont-lineprofile epon all //查看所有创建过的线路模板BaiZiMen_MA5680T(config)#ont-lineprofile epon profile-id 13 profile-name 5616 //创建线路模板BaiZiMen_MA5680T(config-epon-lineprofile-13)#llid dba-profile-id 13 //线路模板中绑定dba模板ID为13的dba模板BaiZiMen_MA5680T(config-epon-lineprofile-13)#commit //保存模板（此处必须保存否则将丢失模板配置）BaiZiMen_MA5680T(config-epon-lineprofile-13)#quit注册onuBaiZiMen_MA5680T(config)#display ont autofind all--------------------------------------------------------------------------序列号: 1框/槽/端口: 0/1/0ONT MAC : 286E-D487-3BB2密码: 00000000000000000000000000000000生产厂商ID : HWTCONT型号: MDUONT软件版本: V8R306C01B053ONT硬件版本: MA5616ONT自动发现时间: 2010-12-03 16:47:51BaiZiMen_MA5680T(config-if-epon-0/1)#display ont autofind 0 //查看0端口发现的onu BaiZiMen_MA5680T(config-if-epon-0/1)#ont add 0 0 mac-auth 286E-D487-3BB2 snmp ont-lineprofile-id 13 desc TO:JinHaiAnQingChuanLou_MA5616 // 注册端口为0 ;onu编号为0 ; mac地址为0018-82B3-A4D7的onu ; 管理方式为snmp; 线路模板为13 ; desc:描述此onu所处位置以及设备型号BAIZIMEN_MA5680T(config-if-gpon-0/1)# ont ipconfig 0 0 ip-address 172.18.39.5 mask 255.255.255.0 gateway 192.18.39.1 manage-vlan 39 //给onu 0下发ip地址BaiZiMen_MA5680T(config-if-gpon-0/1)# quit配置业务虚接口：service-port vlan 39 epon 0/1/0 ont 0 multi-service user-vlan 39 tag-transform translate //配置管理的业务虚接口service-port vlan 3304 epon 0/1/0 ont 0 multi-service user-vlan 3304 tag-transform translate //配置语音的业务虚接口service-port vlan 2064 epon 0/1/0 ont 0 multi-service user-vlan 2064 tag-transform translate //配置宽带的业务虚接口……service-port vlan 2095 epon 0/1/0 ont 0 multi-service user-vlan 2095 tag-transform translate //配置宽带业务虚接口保存数据：Ueusiuee_MA5680T(config)#save （必须保存，否则设备重启后数据会丢失）在MA5680T上配置：telnet到MA5680T>>User name:root>>User password:adminMA5680T>enableMA5680T#configMA5680T(config)#sysname Ueusiuee_MA5680T //修改系统名，根据实际设备修改Ueusiuee_MA5680T(config)# time 2010-07-15 09:00:11 //修改系统时间Ueusiuee_MA5680T(config)# switch language-mode //切换中文模式当前语言模式已切换到本地语种Ueusiuee_MA5680T(config)#display board 0 //查看所有单板状态Ueusiuee_MA5680T(config)#board confirm 0 //确认所有单板BaiZiMen_MA5680T(config)#interface epon 0/1BaiZiMen_MA5680T(config-if-epon-0/1)#port 0 ont-auto-find enable //开启0端口的自动发现BaiZiMen_MA5680T(config-if-epon-0/1)#port 1 ont-auto-find enable //开启1端口的自动发现Ueusiuee_MA5680T(config)#vlan 39 smart //创建网管vlan 39 类型为smart Ueusiuee_MA5680T(config)#port vlan 39 0/18 0 //透传vlan 到上行口Ueusiuee_MA5680T(config)# vlan 2064 to 2095 smart //创建从vlan号2094到2095的smart 类型的宽带业务vlanUeusiuee_MA5680T(config)# vlan 3104 smart //创建窄带语音vlanUeusiuee_MA5680T(config)# port vlan 3104 0/18 0 //透传窄带语音vlanUeusiuee_MA5680T(config)# port vlan 2064 to 2095 0/18 0Ueusiuee_MA5680T(config)#interface vlanif 39Ueusiuee_MA5680T(config-vlanif39)# ip address 192.18.33.125 255.255.255.0 //配置网管地址Ueusiuee_MA5680T(config)#quitUeusiuee_MA5680T(config)#ip route-static 0.0.0.0 0.0.0.0 192.18.33.254 //配置默认路由，172.18.33.254为网关配置DBA模板和线路模板：BaiZiMen_MA5680T(config)#display DBA-profile all //查看所有创建过的dba模板BaiZiMen_MA5680T(config)#DBA-profile add profile-id 13 profile-name MA5616 type3 assure 102400 max 15360 // 创建模板id为13；模板名为MA5616；Assure: 保证带宽10M ；max：最大带宽15M；BaiZiMen_MA5680T(config)#display ont-lineprofile epon all //查看所有创建过的线路模板BaiZiMen_MA5680T(config)#ont-lineprofile epon profile-id 13 profile-name 5616 //创建线路模板BaiZiMen_MA5680T(config-epon-lineprofile-13)#llid dba-profile-id 13 //线路模板中绑定dba模板ID为13的dba模板BaiZiMen_MA5680T(config-epon-lineprofile-13)#commit //保存模板（此处必须保存否则将丢失模板配置）BaiZiMen_MA5680T(config-epon-lineprofile-13)#quit注册onuBaiZiMen_MA5680T(config)#display ont autofind all--------------------------------------------------------------------------序列号: 1框/槽/端口: 0/1/0ONT MAC : 286E-D487-3BB2密码: 00000000000000000000000000000000生产厂商ID : HWTCONT型号: MDUONT软件版本: V8R306C01B053ONT硬件版本: MA5616ONT自动发现时间: 2010-12-03 16:47:51BaiZiMen_MA5680T(config-if-epon-0/1)#display ont autofind 0 //查看0端口发现的onu BaiZiMen_MA5680T(config-if-epon-0/1)#ont add 0 0 mac-auth 286E-D487-3BB2 snmp ont-lineprofile-id 13 desc TO:JinHaiAnQingChuanLou_MA5616 // 注册端口为0 ;onu编号为0 ; mac地址为0018-82B3-A4D7的onu ; 管理方式为snmp; 线路模板为13 ; desc:描述此onu所处位置以及设备型号BAIZIMEN_MA5680T(config-if-gpon-0/1)# ont ipconfig 0 0 ip-address 172.18.39.5 mask 255.255.255.0 gateway 192.18.39.1 manage-vlan 39 //给onu 0下发ip地址BaiZiMen_MA5680T(config-if-gpon-0/1)# quit配置业务虚接口：service-port vlan 39 epon 0/1/0 ont 0 multi-service user-vlan 39 tag-transform translate //配置管理的业务虚接口service-port vlan 3104 epon 0/1/0 ont 0 multi-service user-vlan 3104 tag-transform translate //配置语音的业务虚接口service-port vlan 2064 epon 0/1/0 ont 0 multi-service user-vlan 2064 tag-transform translate //配置宽带的业务虚接口……service-port vlan 2095 epon 0/1/0 ont 0 multi-service user-vlan 2095 tag-transform translate //配置宽带业务虚接口保存数据：Ueusiuee_MA5680T(config)#save （必须保存，否则设备重启后数据会丢失）。

华为OLT的命令：常见命令：查看LOID的命令：display ont autofind all 查看是否有新接入interface epon 0/2display ont info 1 all （显示该PON下已注册的ONU设备）display ont info 1 1 （显示ONU注册后的具体信息，这里面需关注的是SNMP pro 、Line pro两个值）添加删除注册信息命令：添加和删除已注册的ONT信息（这里是以MAC认证的方式举例）：ont add 0 7 mac-auth 0018-82E8-1007 snmp ont-linepro 13 desc "XXX" //在第0个pon口添加ID为7的ONU，注册方式为MAC认证，ONT的线路模板为13ont ipconfig 0 7 ip-address 192.168.68.182 mask 255.255.255.0 gateway192.168.68.254 manage-vlan 996 priority 0 //自动给ONU下发管理地址并定义管理vlan。

删除已经注册的ONU：1.先删除给ONU下发的管理地址：undo ont ipconfig 0 7 ip-address 192.168.68.182 mask 255.255.255.0 gateway 192.168.68.254 manage-vlan 996 priority 02.再删除ONU在OLT上的MAC地址认证：undo ont add 0 7 mac-auth 0018-82E8-1007 snmp ont-linepro 13 desc "XXX"详细命令说明：普通用户模式下，使用display board 0命令查询所有单板的状态。

所有单板的状态正常，即所有单板在线状态为“Online”且运行状态不为“Fault”。

OLT业务配置一、华为OLT操作EPON1、开局配置（暂时不用管）2、查看上联口的VLANDisplay port vlan 0/8/13、创建DBA （动态带宽分配）模版①在创建DBA模版之前，先用命令display dba-profile all查看哪些Profile-ID已经被占用，我们创建新DBA时要避开这些已经创建好的DBAo②d ba-profile add profile-id 21 profile-name "Li” type3 assure 4096 max10240…-创建新的DBA模版也可以先不指定profile-id,设置为缺省值，有系统自动分配其ID号dba-profile add profile-name qian type3 assure 1024 max 10240---缺省值③display dba-profile profile-id 21---查看新建的DBA 模版dba-profile delete profile-id 21删除新建的DBA 模版dba-profile modify profile-id 21・・■修改新建的DBA 模版2、创建线路模版display ont-lineprofile epon all—首先用命令查看现有的线路板模型<ont-lineprofile epon profile-id 22 profile-name "Li"—创建新的线路板模型2 PON接口绑定VLANZXAN(config)#interface epon-onu_ 1/4/8:15ZXAN(config-if)#switchport mode trunkZXAN(config-if)#switchport vlan 666 tag查询PON-ON U接口的vlan信息：ZXAN(config・if)#show vlan port epon-onu_l/4/8:153 ONU端口VLAN配置在ONU远程管理模式下，配置用户端口vlanZXAN(config)#pon-onu-mng epon-onu_ 1/4/8:15ZXAN(epon-onu-mng)#vlan port eth_O/l mode tag vlan 666 priority 0 ZXAN(gpon-onu-mng)#end组播测试：SFU与HGU方法相同1.在ONU接口配置模式下，配置ONU带宽。

天翼猫配置简介：配置2条PVC，第一条PVC是8/81，已经配置完成的。

目前只需要配置第二条PVC 8/46。

华为EPON天翼猫配置脚本1 OLT配置OLT配置一条service-portservice-port vlan 3006 epon 0/8/2 ont 0 multi-service user-vlan 46 tag-transform default这条service-port的信息包括SVLAN，PON口，ONU ID，配置的时候，必须查找到这3个信息。

2 DSL型号的ONU配置MA5616(config)#traffic table ip index 100 cir off priority 4 priority-policy tag-In-Package//统一制作流控100模板,不能配置index 6的模板。

MA5616(config)# vlan 46MA5616(config)# port vlan 46 0/0 1MA5616(config)#multi-service-port vlan 46 board 1 vpi 8 vci 46 single-service rx-cttr 100 tx-cttr 100MA5616(config)#multi-service-port vlan 46 board 2 vpi 8 vci 46 single-service rx-cttr 100 tx-cttr 100MA5616(config)#multi-service-port vlan 46 board 3 vpi 8 vci 46 single-service rx-cttr 100 tx-cttr 100MA5616(config)#multi-service-port vlan 46 board 4 vpi 8 vci 46 single-service rx-cttr 100 tx-cttr 100 //按实际配置板卡填写，配置PVC 8/46和流控，可以利用display board 0 查看那些事AD板，有几块AD板MA5616(config)#save3 LAN型号的ONU配置traffic table ip index 100 cir off priority 4 priority-policy tag-In-Package //必须创建流模板vlan 46port vlan 46 0/0 1service-port vlan 46 eth 0/1/1 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/2 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/3 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/4 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/5 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/6 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/7 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/8 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/9 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/10 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/11 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/12 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/13 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/14 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/15 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/16 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/17 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/18 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/19 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/20 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/21 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100service-port vlan 46 eth 0/1/22 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100 service-port vlan 46 eth 0/1/23 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100 service-port vlan 46 eth 0/1/24 multi-service user-vlan 46 rx-cttr 100 tx-cttr 100save。

华为EPON的（一看就懂的）简单配置OLT侧配置：1、登录OLT用户名：root（默认的）密码：admin(默认的)进入特权模式：enable //提示符由>变为#进入配置模式：config //提示符由#变为(config)#2、添加ONT模板（这个步骤在OL T开局时已经配置，MA5620E、MA5626E、MA5616都是使用统一的模板，profile-id 为17）：ont-profile add epon profile-name MA5620E profile-id 17113、确认ONU的MAC地址:display ont auto-find all epon //此命令显示上报ONT的端口号和ONT的MAC地址，比如：0/1/3 XXXX-XXXX-XXXX表示0/1槽epon单板3号PON口上报MAC地址为XXXX-XXXX-XXXX的ONT 4、确认ONT:Interface epon 0/1 //进入epon单板ont add 3 mac-auth xxxx-xxxx-xxxx profile-id 17 desc QZ_ChunJiangHuaY uan_35#1_MA5620E //红色位置是需要修改的：3是上报ONT的pon口端口号xxxx-xxxx-xxxx 是上报的ONT的MAC QZ_ChunJiangHuaY uan_35#1_MA5620E为此ONT的描述信息，标记此ONT的位置信息。

确认成功以后display board 0/1 就可以看到新确认的ONT的ontIDont snmp 3 26v1 public private 123.157.97.226 162 N2000server //配置SNMP信息，26是此ONU的ONTID5、配置下发ONU的IP地址：ont ipconfig 326 ip-address 10.9.2.108 mask 255.255.248.0 gateway 10.9.1.1 manage-vlan 97//红色位置是需要修改的：3是上报ONT的pon口端口号26是此ONU的ONTID10.9.2.108是ONT的IP地址。

华为O L T配置教程本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March>>User name:root注释：默认登陆用户名为：root>>User password: 注释：默认登陆用户密码为：adminHuawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 2002-2012. All rights reserved.MA5606T>enable注释：进入特权模式MA5606T#switch language-mode 注释：切换语言种类当前语言模式已切换到本地语种MA5606T#config注释：进入特权模式MA5606T(config)#vlan 100 to 120 smart注释：建立VLAN100-120 并定义VLAN类型为smart 此操作需要较长时间, 维护终端可能超时退出, 可通过idle-timeout命令设置终端自动超时退出时间确实要增加VLAN (y/n)[n]:y已经处理的VLAN总数是21增加的VLAN总数是21MA5606T(config)#port vlan 100 to 120 0/1 0注释：使VLAN100-120通过上联端口0/1/0透传此操作需要较长时间, 维护终端可能超时退出, 可通过idle-timeout命令设置终端自动超时退出时间确实要增加标准端口 (y/n)[n]:y已经处理的VLAN总数是21增加标准端口VLAN总数是21MA5606T(config)#port vlan 100 to 120 0/1 1 注释：使VLAN100-120通过上联端口0/1/0透传此操作需要较长时间, 维护终端可能超时退出, 可通过idle-timeout命令设置终端自动超时退出时间确实要增加标准端口 (y/n)[n]:y已经处理的VLAN总数是21增加标准端口VLAN总数是21MA5606T(config)#interface vlanif 100MA5606T(config-if-vlanif100)#! 运行信息重要 2011-03-17 16:18:42 告警名称 :三层接口链路恢复参数信息 :接口类型: VLAN接口, 接口编号: 100MA5606T(config-if-vlanif100)#ip address 10.0.0.250{ <cr>|sub<K> }:命令: 注释：OLT管理VLAN地址ip address 10.0.0.250MA5606T(config-if-vlanif100)#%2011/3/17 16:19:14 MA5606T IFNET/2/UPDOWN:链路协议在接口vlanif100上状态变为UP MA5606T(config-if-vlanif100)#quit注释：返回上一层MA5606T(config)#display board 0注释：显示单板信息-------------------------------------------------------------------------槽号板名称状态扣板0 扣板1 在线状态-------------------------------------------------------------------------1 H801MCUA 主用正常 O2GN2 H801EPBA 待确认3 H801EPBA 待确认-------------------------------------------------------------------------MA5606T(config)#board confirm 0 注释：确认单板，使OLT的EPON端口激光器打开! 运行信息警告 2011-03-17 16:24:45 告警名称 :OLT端口激光器打开告警参数信息 :机框号: 0, 槽位号: 2, 端口号: 0MA5606T(config)#! 运行信息警告 2011-03-17 16:24:45 告警名称 :OLT端口激光器打开告警参数信息 :机框号: 0, 槽位号: 2, 端口号: 1MA5606T(config)#! 运行信息警告 2011-03-17 16:24:45 告警名称 :OLT端口激光器打开告警参数信息 :机框号: 0, 槽位号: 2, 端口号: 2MA5606T(config)#! 运行信息警告 2011-03-17 16:24:45 告警名称 :OLT端口激光器打开告警参数信息 :机框号: 0, 槽位号: 2, 端口号: 3MA5606T(config)#! 运行信息警告 2011-03-17 16:24:45 告警名称 :OLT端口激光器打开告警参数信息 :机框号: 0, 槽位号: 3, 端口号: 0MA5606T(config)#! 运行信息警告 2011-03-17 16:24:45 告警名称 :OLT端口激光器打开告警参数信息 :机框号: 0, 槽位号: 3, 端口号: 1MA5606T(config)#! 运行信息警告 2011-03-17 16:24:45 告警名称 :OLT端口激光器打开告警参数信息 :机框号: 0, 槽位号: 3, 端口号: 2MA5606T(config)#! 运行信息警告 2011-03-17 16:24:45 告警名称 :OLT端口激光器打开告警参数信息 :机框号: 0, 槽位号: 3, 端口号: 3MA5606T(config)#ont-profile add epon profile-id 18 profile-name yishanju---------------------------------------------config 模式命令:---------------------------------------------<cr> 请输入回车以执行命令MA5606T(config)#ont-profile add epon profile-id 18 profile-name yishanju注释：配置线路模板按 Q 或者 q 键退出当前输入操作> ONT管理模式<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]:> UNI属性是否关注<1-不关注, 2-关注> [2]:> ONT FE 端口列表(fomat: 1,3-5,7 )<S><0-100> [-]:1-4> ONT GE 端口列表(fomat: 1,3-5,7 )<S><0-100> [-]:> POTS 端口数目<0-16> [0]:2> TDM 端口类型<1-E1> [1]:> TDM 端口数目<0-8> [0]:> RF 端口数目<0-16> [0]:添加ONT能力集模板成功模板 ID : 18模板名称 : yishanjuMA5606T(config)#interface epon 0/2 注释：进入EPON 0/2模式MA5606T(config-if-epon-0/2)#port 0 ont-auto-find enable注释：打开0端口的自动发现ONU功能MA5606T(config-if-epon-0/2)#端口配置命令执行成功MA5606T(config)#! 运行信息警告 2011-03-17 16:58:59 告警名称 :ONU自动发现参数信息 :机框号: 0, 槽位号: 2, 端口号: 0, MAC: 001F-A4D7-770C, 密码:Huawei注释：当自动发现ONU功能打开而且ONU也正常运行后就会自动检测到OUN的相关信息MA5606T(config-if-epon-0/2)#ont add 0 1 mac-auth 001F-A4D7-770C profile-id 18 注释：添加ONU。
