GPON开局指导1、业务配置1.1 组网1.2 数据规划5680T一般是单光口上行1.2.1 如果有窄带业务（ONU是5620G）5680T上需要创建3个公网VLAN：一个管理VLAN，8512/6505直接透传，由BAS/BRAS 终结；一个宽带业务外层VLAN，5620G为宽带业务打上内层VLAN，到5680T后起QinQ 打上外层VLAN，8512/6505直接透传外层VLAN，由BAS/BRAS终结外层VLAN和内层VLAN；一个窄带业务VLAN，这个窄带业务VLAN同时也是5620G的管理VLAN，8512/6505直接透传，由软交换终结；1.2.2 如果没有窄带业务（ONU是5626E）5680T上需要创建2个公网VLAN：一个管理VLAN，8512/6505直接透传，由BAS/BRAS 终结；一个宽带业务外层VLAN，5620G为宽带业务打上内层VLAN，到5680T后起QinQ 打上外层VLAN，8512/6505直接透传外层VLAN，由BAS/BRAS终结外层VLAN和内层VLAN；//以上为5680T主流数据规划1.3 GPON配置的一些概念DBA（动态带宽分配）：控制每个ONU上行时的带宽，5680T上有缺省的DBA模板，DBA是为ONU上行时动态分配带宽，是个上行的概念，在下行中没有DBA的概念；T-CONT：ONT上的物理资源，只有绑定了DBA模板后，才能够用于承载业务，绑定成功后，T-CONT可以依据DBA模板中的不同配置，提供灵活的动态带宽分配方案；GEM Port：在配置GPON接入业务前，必需首先使用此命令增加业务传输通道，即GEM Port，增加成功后，先使用ont gemport bind命令与ONT的T-CONT绑定，再使用ont gemport mapping命令建立起与用户业务流的映射关系后，才可以用来承载业务。

下图是上述概念在整个GPON系统中的位置：OLT下表是上述概念的一些范围，配置的时候需要注意：说明：Tcontid与Gemportid比如ONU 0使用了TCONT 1，那ONU 1还可以使用TCONT 1吗？可以的，因为TCONT是ONU的资源，它只是在一个ONU上不能重复，所以，ONU2 也可以使用TCONT 1，ONU3也可以使用TCONT 1，依此类推；比如同一个PON口下的ONU 0使用了gemport 128，那ONU 1还可以使用gemport 128吗？不可以，因为gemport是PON口上的资源，在同一个PON口下被某个ONU使用后，其他ONU 就不能使用了；再比如PON 0下的某个ONU使用了gemport 128，那PON 1下的某个ONU还可以使用gemport 128，这个就可以了，因为是不同PON口了GPON中会用到很多绑定，下面是绑定的严格顺序：Tcont绑定DBA（Tcont不用创建，ONU 注册后就自动创建好了）－> 创建GEMport－> GEMport绑定Tcont－>VLAN绑定GEMport －>业务流绑定VLAN推荐：单gemport单业务流的配置原则！！1.4 实例配置1.4.1 数据规划//上述数据与《EPON开局指导》大部份一样，换成了表格形式而已1.4.2 业务配置配置5620G能力集模板MA5680T(config)#ont-profile add profile-id 17{ <cr>|profile-name<K> }:Command:ont-profile add profile-id 17Press 'Q' or 'q' to quit input> Number of uplink PON ports<1-2> [1]:1> IP config mode<0-Nonsupport, 1-Support, 2-DHCP only, 3-Static only> [1]:1> The type of MAC bridge<1-Single,2-Multi> [1]:1> Number of GEM ports<1-32> [32]://MA5620G支持128个gemport通道，目前OLT端最多只能配置32个gemport> Is UNI configuration concerned<1-not concern, 2-concern> [2]:1//与5620E一样，还是选择不关注> Mapping mode<1-VLANID, 2-802_1pPRI, 3-VLANID_802_1pPRI, 9-IPTOS, 10-VLANID_IPTOS> [1]: 1//MA5620G支持1-VLANID，2-802_1pPRI，3-VLANID_802_1pPRI三种映射方式，一般采用1-VLANID方式> Number of T-CONTs<1-8> [1]:8//MA5620G支持8个tcont> The type of flow control<1-PQ, 2-GEMPORT-CAR, 3-FLOW-CAR> [1]:3//MA5620G支持的流控类型为3-FLOW-CARMA5680T(config)# ont resume resource resume//MA5620G和MA5626G支持128个gemport，但目前OLT只支持给MDU下发最大32个GEMPORT配置，所以需要将配置恢复策略配置为配置恢复，即使这样，通过MA5680T(config-if-gpon-0/1)#display ont state查看ONU的匹配状态时也是不匹配的，但这不影响业务，不用担心根据告警确认MA5620GMA5680T(config-if-gpon-0/1)#! EVENT WARNING 2008-04-11 18:06:41 ALARM NAME :ONU in Auto-find state alarmPARAMETERS :FrameID: 0, SlotID: 15, PortID: 0, SN: 32303131F587D641Password: -MA5680T(config-if-gpon-0/3)#ont confirm{ portid<U><0,3> }:0 { ontid<K>|sn-auth<K>|password-auth<K> }:ontid 0{ sn-auth<K>|password-auth<K> }: sn-auth 32303131F587D641{ description<K>|profile-id<K>|profile-name<K> }:profile-id{ profile-id<U><1,128> }:17Command:ont confirm 0 hwhw-A1234567 sn-auth profile-id 17profile-id 17huawei(config-if-gpon-0/3)#Number of ONTs that can be added: 1, success: 1PortID :0, ONTID :0//使用profile-id=30确认SN=32303131F587D641的MA5620GG配置MA5680T网管数据MA5680T(config)#vlan 2 smart //配置网管VLAN=2MA5680T(config)#port vlan 2 0/20 0 //从上行口0/20/0透传VLANMA5680T(config)#interface vlanif 2 //创建VLAN接口并进入VLAN接口配置模式MA5680T(config-if-vlanif2)# ip address 116.115.113.2 255.255.255.252 //配置网管地址MA5680T(config)#ip route-static 0.0.0.0 0.0.0.0 116.115.113.1 //配置缺省路由//配置完5680T的网管后，《EPON开局指导》会配置ONU的网管，但GPON不是，因为这个时候还无法创建service-port，要注意！！绑定Tcont模板MA5680T(config-if-gpon-0/1)#tcont bind-profile 0 0 1 profile-id 6//Tcont本身已经存在，不用创建，绑定DBA模板即可，这里我们绑定DBA模板6，带宽类型为1，固定带宽，100M，可以用display DBA-profile查看；需要注意的是如果绑定的tcont不使用了，要记得释放固定带宽，否则可能会导致GPON口后期带宽分配不够用创建gemportMA5680T(config-if-gpon-0/1)#gemport add 0 gemportid 128 ethMA5680T(config-if-gpon-0/1)#gemport add 0 gemportid 129 eth//GEMPort与Tcont不一样，本身不存在，需要创建，按照上面GPON概念的范围，GEMPort必须在128－3999之间gemport绑定tcontMA5680T(config-if-gpon-0/1)#ont gemport bind 0 0 128 1 flow-carMA5680T(config-if-gpon-0/1)#ont gemport bind 0 0 129 1 flow-car//561x、562x（B类）都是用flow-car，A类ONU（HG系列）用gemport-cargemport配置业务流映射MA5680T(config-if-gpon-0/1)#ont gemport mapping 0 0 128 vlan 3937 10240 10240MA5680T(config-if-gpon-0/1)#ont gemport mapping 0 0 129 vlan 1998 10240 10240//速率是10240，不是102400配置MA5620G网管数据//这部分数据是从5680T下发给5620G的，要在5680T上配置MA5680T(config)#vlan 3937 smart //配置5620G网管VLAN=3937MA5680T(config)#port vlan 3937 0/20 0 //从上行口0/20/0透传VLANMA5680T(config)#interface vlanif 3937 //创建VLAN接口并进入VLAN接口配置模式MA5680T(config-if-vlanif3937)# ip address 10.44.218.2 255.255.255.192 //配置网管地址，注意：这里配置的是5680T上的IP地址，即3层接口地址，不是5620G的管理地址MA5680T(config)#service-port //在GPON中，只有先做完上面的一系列绑定，才能创建service-port，这点与传统的DSLAM和EPON都不一样{ index<U><0,16383>|vlan<K>|desc<K> }:vlan{ vlanid<U><1,4093>|aoe<K> }:3937{ adsl<K>|shdsl<K>|vdsl<K>|atm<K>|eth<K>|gpon<K>|epon<K> }:gpon{ frameid/slotid/portid<S><1,15> }:0/1/0{gemport<K> }: gemport 128 //5620G管理VLAN3937，对应gemportid是128，在上面业务流映射中已经配置{ <cr>|multi-service<K> }:multi-service{ user-vlan<K> }:user-vlan{ user-vlanid<U><1,4094>|untagged<K> }:3937 rx-cttr 6 tx-cttr 6Command:service-port vlan 3937 gpon 0/1/0 gemport 130 multi-service user-vlan 3937 rx-cttr 6 tx-cttr 6 //配置针对5620G的网管业务流MA5680T(config)#interface gpon 0/1MA5680T(config-if-gpon-0/1)#ont ipconfig 0 0 static ip-address 10.44.218.3 mask255.255.255.192 gateway :10.44.218.1MA5680T(config-if-gpon-0/16)#ont port vlan 0 0 iphost 4000 //这里比EPON多了一条命令，要注意MA5680T(config-if-gpon-0/1)#quitMA5680T(config)#ping 10.44.218.3 //配置完成后，可以通过PING命令来检查PING 10.44.218.3: 56 data bytes, press CTRL_C to breakReply from 10.44.218.3: bytes=56 Sequence=0 ttl=63 time = 42 msReply from 10.44.218.3: bytes=56 Sequence=1 ttl=63 time = 7 msReply from 10.44.218.3: bytes=56 Sequence=2 ttl=63 time = 6 msReply from 10.44.218.3: bytes=56 Sequence=3 ttl=63 time = 6 msReply from 10.44.218.3: bytes=56 Sequence=4 ttl=63 time = 6 msMA5680T(config)#telnet 10.44.218.3 //如果能ping通，就可以telnet登录配置其它数据{ <cr>|service-port<U><0,4294967295> }:Command:telnet 10.44.218.3Press CTRL_] to quit telnet modeTrying 10.44.218.3 ...Connected to 10.44.218.3...>>User name:root>>User password:mduadminHuawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 1998-2008. All rights reserved.MA5620G>//两点说明：5680T一定要为VLAN 3937起3层接口，并配置地址；5680T一定要为VLAN 3937 配置service-port如果以上两点不做，将ping不通5620G宽带业务配置配置业务虚端口：MA5680T(config)#service-port vlan 1998 gpon 0/1/0 gemport 129 multi-serviceuser-vlan 101 rx-cttr 6 tx-cttr 6//gemportid 128已经被5620G网管占用，所以从129开始；当有第2条宽带业务流时，gemportid和user-vlan的对应关系：MA5680T(config)#service-port vlan 1998 gpon 0/1/0 gemport 130 multi-service user-vlan 102 rx-cttr 6 tx-cttr 6下面的数据就需要telnet登录5620E上进行配置MA5680T(config)#telnet 10.44.218.3{ <cr>|service-port<U><0,4294967295> }:Command:telnet 10.44.218.3Press CTRL_] to quit telnet modeTrying 10.44.218.3...Connected to 10.44.218.3 ...>>User name:root>>User password:mduadminHuawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 1998-2008. All rights reserved.MA5620G>enableMA5620G#configMA5620G(config)# vlan 101 //创建业务VLANMA5620G(config)#port vlan 101 0/0 1 //从上行口透传业务VLANMA5620G(config)#undo service-port all //删除默认TLS业务流，否则后面的业务流添加不上MA5620E(config)#service-port vlan 101{ eth<K> }:eth{ frameid/slotid/portid<S><1,15> }:0/1/4{ other-all<K>|user-encap<K>|user-vlan<K> }:user-vlan{ untagged<K>|user-vlanid<U><1,4094> }:untagged{ rx-cttr<K> }:rx-cttr 6 tx-cttr 6宽带业务限速与传统DSLAM设备一样，GPON也可以采用BAS/BRAS限速、流量模板限速和端口限速，DSLAM一般是用端口限速，同样，GPON也建议采用端口限速，在5620G配置service-port 时，rx-cttr和tx-cttr都选择流量模板6（流量模板6是不限速的），然后在config模式下执行端口限速。

第一步： 添加一个用户MA5680T>enable //打开特权 EXECMA5680T#config //进入终端配置模式MA5680T(config)#sysname SJZ-HW-OLT-1 MA5680T (config) #terminal user name User Name(length<6,15>):huawei User Password(length<6,15>):huawei123 Confirm Password(length<6,15>): huawei123 Userprofile name(<=15 chars)[root]:root User'sLevel:1. Common User2. Operator3. Administrator:3 //选择用户权限Permitted Reenter Number(0--4):4 //设置此用户名可重复登录次数，一般选择 4 User's Appended Info(<=30 chars):HuaweiAdm // 添加描述，可不设置。

Adding user succeedsRepeat this operation? (y/n)[n]: (是否重复操作， N ) 第二创建 DBA ( Dynamically Bandwidth Assignment 动态带宽分配 )模版类型 (type)分为 5 种，分别是 type1,type2,type3,type4,type5. 其中：//type1 为固定带宽模式；//type2 为保证带宽模式；//type3 为保证带宽的同时设置最大带宽值；//type4 为仅设定最大带宽模式；//type5 为 3 种模式的综合，即设置最大带宽，在保证带宽的同时采用固定带宽模式。

下面创建两个 DBA 模版dba-profile add profile-id 10 type4 max 307200 (保证 300M 带宽) dba-profile add profile-id 512 type2 assure 10240(保证 10M 带宽) 第三步： 创建链路模版， OUN 模版 MA5680T(config)# ont-lineprofile gpon profile-id 10 //建链路模版，并且绑定 DBA 模版10绑定 t-cont 与 DBA 模版 TCONT 1 绑定 DBA 为 10 模版建立 GEM port ，绑定相应的 TCONT 通道//gem port 1 绑定 TCONT 1//gem port 2 绑定 TCONT 1commit （提交，保存）第四步： 创建业务模版 // 设备命名 (一般为开局配置 )// 添加操作用户 huawei //设置用户名//要求输入密码 //要求再次确认一遍密码 //输入用户管理级别tcont 0 dba-profile-id 512 tcont 1 dba-profile-id 10tcont 2 dba-profile-id 10tcont 3 dba-profile-id 10tcont 4 dba-profile-id 10gem add 0 eth tcont 0 gem add 1 eth tcont 1 gem add 2 eth tcont 1 gem add 3 eth tcont 1gem add 4 eth tcont 1gem mapping 0 0 vlan 888 建立GEM Port 端口映射，这里使用索引号与vlan 映射。

OLT侧配置：1、登录OLT用户名：root密码：admin进入特权模式：enable //提示符由>变为#进入配置模式：config //提示符由#变为(config)#2、添加ONT模板（这个步骤在OLT开局时已经配置，MA5620E、MA5626E、MA5616都是使用统一的模板，profile-id为17）：ont-profile add epon profile-name MA5620E profile-id 173、确认ONU的MAC地址:display -ont auto 1看单口加all看所有，-find all epon//此命令显示上报ONT的端口号和ONT的MAC地址，比如：0/1/3 XXXX-XXXX-XXXX 表示0/1槽epon单板 3号PON口上报MAC地址为XXXX-XXXX-XXXX的ONT4、确认ONT:MA5680T(config)#interface epon 0/1 //进入epon单板MA5680T(config-if-epon-0/1)#ont add 1 mac-auth xxxx-xxxx-xxxx profile-id 17 desc QZ_ChunJiangHuaYuan_35#1_MA5620E //红色位置是需要修改的：3是上报ONT的PON口端口号 xxxx-xxxx-xxxx 是上报的ONT的MAC QZ_ChunJiangHuaYuan_35#1_MA5620E为此ONT的描述信息，标记此ONT的位置信息。

确认成功以后display board 0/1 就可以看到新确认的ONT的ontIDMA5680T(config-if-epon-0/1)#ont snmp 1 13 v1 public private 123.157.97.226 162 N2000server//配置SNMP信息，26是此ONU的ONTID5、配置下发ONU的IP地址：MA5680T(config-if-epon-0/1)#ont ipconfig 113ip-address 10.9.4.123 mask 255.255.248.0 gateway 10.9.1.1 manage-vlan 97//红色位置是需要修改的：3是上报ONT的PON口端口号 26是此ONU的ONTID 10.9.2.108是ONT的IP地址。

MA5680T的版本：VERSION : MA5600V800R008C01PATCH : SPC200 SPH307 HP2107开局前的准备工作：board add 0/1 H802EPBD \\EPBD pon业务板注册到1号槽位，业务板型号H802EPBD 可以通过命令display board 0查看，注册后再通过命令display board 0查看，此时业务板的状态由auto_find转变为Normal（业务板需要手工注册，主控板不需要手工注册）interface epon 0/1 打开Pon板的QinQ功能vlan-range enablelink-aggregation 0/7 0-1 egress-ingress 将7号槽位的0和1口进行端口绑捆（镇海用的是业务主控板实现端口绑捆并上行至S9303交换机）,配置成功后，在设备的配置表现形势为：link-aggregation 0/7 0 egress-ingresslink-aggregation add-member 0/7/0 0/7 1 与配置时不一样。

1. 创建DBA模板（用于onu上行带宽控制，无论OAM或SNMP注册ONU都需要创建DBA 和线路模板）DBA只是限制ONU上行的带宽，默认情况下没有对ONU下行进行带宽限制。

CG_MA5680T (config)#dba-profile add profile-id 10 profile-name M type2 assure 10240\\创建保证带宽为10M的DBA模版2. 创建线路模板CG_MA5680T(config)#ont-lineprofile epon profile-id 1 profile-name “test1”CG_MA5680T(config-epon-lineprofile-1)#llid dba-profile-id 10 \\引用dba模版CG_MA5680T(config-epon-lineprofile-20)#commit \\提交生效如果没有在线路模板下配置DBA模版，那么默认调用DBA模板1，DBA1模板限制上传带宽5Mbp s。

华为EPON5680配置总结（语⾳、数据业务和IPTV业务）带外⽹管（主控板上ETH⼝）Telnet 192.168.1.201 登陆 MA5680T⽤户名：密码：enableconfiginterface epon 0/1 //进⼊EPON⼝（下联⼝）0框⼀槽port 0 ont-auto-find enable //0端⼝使能ont⾃动发现功能display ont auto-find 0 //显⽰所有的没注册的ontdisplay ont info 0 all //查看0号PON⼝下所有已添加ONT状态ont add 0 (pon⼝号) 51 （PON⼝下的ont的编号，范围0-63） mac-auth xxxx-xxxx-xxxx oam ont-port eth 4 //⼿动增加ONT 注:⼿动增加ONT后，等PON指⽰灯常亮（绿）后，再display ont info 0 all ,即可看到ont已经up.ont port vlan 0 51 eth 1 10 //做语⾳，此eth⼝下联⼀个IAD作测试ont port vlan 0 51 eth 2 20 //做数据，此eth⼝下联⼀个PC作测试ont port vlan 0 51 eth 3 30 //做IPTV，此eth⼝下联⼀个IPTV作测试not port multicast-vlan 0 51 eth 300 //组播VLanont port native-vlan 0 51 eth 1 vlan 10 //将vlan10设置为本地vlan 即vlan10中数据不打标签ont port native-vlan 0 51 eth 2 vlan 20ont port native-vlan 0 51 eth 3 vlan 30quitvlan 100 smartvlan 200 smartvlan 300 smartport vlan 100 0/18 0 //加上联⼝到vlan 100port vlan 200 0/18 0 //加上联⼝到vlan 200port vlan 300 0/18 0 //加上联⼝到vlan 300interface giu 0/18 //进上联⼝native-vlan 0 vlan 100 //修改第⼀个⼝默认vlan，为了出上联⼝不带vlan标签 (出上联⼝没经过路由器直接连接服务器) native-vlan 0 vlan 200 //修改第⼀个⼝默认vlan，为了出上联⼝不带vlan标签 (出上联⼝没经过路由器直接连接服务器) native-vlan 0 vlan 300 //修改第⼀个⼝默认vlan，为了出上联⼝不带vlan标签 (出上联⼝没经过路由器直接连接服务器) quit（config）#service-port vlan 100 epon 0/1/0 ont 51 multi-service user-vlan 10 //增加业务虚端⼝映射⽤户vlan 10到业务vlan 100 业务端⼝是⾃动获取（config）#service-port vlan 200 epon 0/1/0 ont 51 multi-service user-vlan 20 //增加业务虚端⼝映射⽤户vlan 20到业务vlan 200（config）#service-port vlan 300 epon 0/1/0 ont 51 multi-service user-vlan 30 //增加业务虚端⼝映射⽤户vlan 20到业务vlan 300multicast-vlan 51 //进⼊组播VLANigmp mode proxy //IGMP模式代理模式igmp version v3 //IGMP版本igmp uplink-port 0/18/1 //定义IGMP上⾏⼝igmp program add name yyjx ip 226.0.0.6 sourceip 192.168.100.5 //增加节⽬(名字，服务器地址，组播地址)quitdisplay service-port all //查询具体的业务端⼝btv //宽带电视模式igmp policy service-port XX normal //IGMP报⽂正常处理igmp user add service-port XX no-auth //IGMP增加不鉴权⽤户multicast-vlan 51 //进⼊组播VLANigmp multicast-vlan member service-port XX //加虚端⼝⼊组播组以下为IAD 102H上的操作：telnet ⽅式登陆默认ip ：192.168.100.1/24 或1.1.1.1/24 ⽤户名：root 密码：adminenableconfigure terminalipaddress static 192.168.1.210(IAD的WAN⼝IP,不可与同⽹⽤户重) 255.255.255.0 192.168.1.100(默认⽹关) //业务端⼝即WAN⼝地址sip server 0 address 192.168.1.215 （NGN平台的ip） domain ss //软交换服务器地址sip user 0 id 9002 //放内部⼩号sip user 1 id 9003 //放内部⼩号{⾄此为⽌三种业务可以开通可以验证}以下是在配置中长⽤到的命令查询整个机框的单板display board 0增加带外⽹管interface meth 0 //进olt的维护⼝ip address 192.168.1.202 255.255.255.0 //Q⼝地址quitip route-static 0.0.0.0 0.0.0.0 192.168.1.100增加带内⽹管enableconfigvlan 50 standardport vlan 50 0/18 0interface gui 0/18native-vlan 0 vlan 50quitinterface vlanif 50 //进⼊vlan 50ip address 192.168.100.2 255.255.255.0增加单板board confim 0 整框的单板或者board add 0/1 h802epbdboard add 0/18 h801gicg增加dbadba-profile add profile-id 500 type2 assure 5000查询EPON端⼝实时带宽interface epon 0/1display bandwidth 0更改⽤户名在特权模式下enablesysname liu //设置当前olt的⽤户名为liu删除ontinterface epon 0/1ont delete 0 0 //删除0端⼝的编号为0的ont删除mvlanmulticast-vlan 50undo igmp multicas-vlan member service-port 30 //删除组播组的虚端⼝quitundo multicast-vlan 50 //删除组播组display current-configuration //查看当前配置删除service-portbtvigmp user delete service-port 30 //删除不鉴权⽤户quitundo service-port 30 //删除虚端⼝display service-port all //查看当前的所有虚端⼝确定虚端⼝30是否被删除。

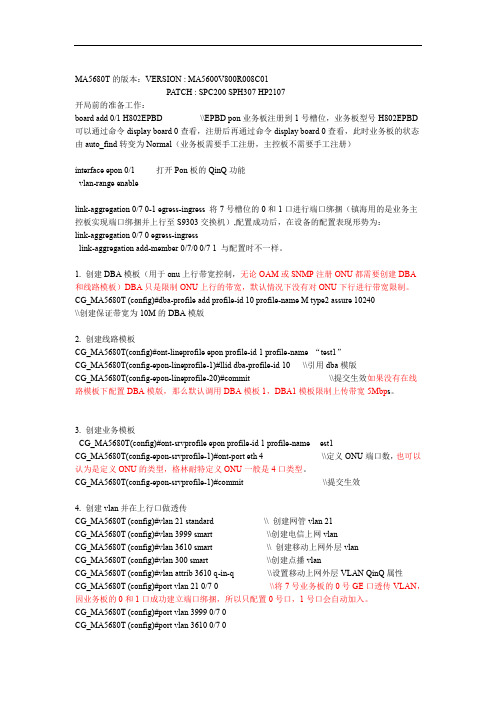

MA5680T的版本：VERSION : MA5600V800R008C01PATCH : SPC200 SPH307 HP2107开局前的准备工作：board add 0/1 H802EPBD \\EPBD pon业务板注册到1号槽位，业务板型号H802EPBD可以通过命令display board 0查看，注册后再通过命令display board 0查看，此时业务板的状态由auto_find转变为Normal（业务板需要手工注册，主控板不需要手工注册）interface epon 0/1 打开Pon板的QinQ功能vlan-range enablelink-aggregation 0/7 0-1 egress-ingress 将7号槽位的0和1口进行端口绑捆（镇海用的是业务主控板实现端口绑捆并上行至S9303交换机）,配置成功后，在设备的配置表现形势为：link-aggregation 0/7 0 egress-ingresslink-aggregation add-member 0/7/0 0/7 1 与配置时不一样。

1. 创建DBA模板（用于onu上行带宽控制，无论OAM或SNMP注册ONU都需要创建DBA和线路模板）DBA只是限制ONU上行的带宽，默认情况下没有对ONU下行进行带宽限制。

CG_MA5680T (config)#dba-profile add profile-id 10 profile-name "10M" type2 assure 10240 \\创建保证带宽为10M的DBA模版2. 创建线路模板CG_MA5680T(config)#ont-lineprofile epon profile-id 1 profile-name “test1”CG_MA5680T(config-epon-lineprofile-1)#llid dba-profile-id 10 \\引用dba模版CG_MA5680T(config-epon-lineprofile-20)#commit \\提交生效如果没有在线路模板下配置DBA模版，那么默认调用DBA模板1，DBA1模板限制上传带宽5Mbp s。

华为GPON--MA5680TMA5620开局MA5680T宽带及语音业务配置1．创建VLAN并添加上行口MA5680T(config)#vlan100mart（配置语音VLAN）MA5680T(config)#vlan101mart（配置宽带VLAN）MA5680T(config)#portvlan1000/190（将语音VLAN加入上行端口）MA5680T(config)#portvlan1010/191（将宽带VLAN加入上行端口）2．创建DBA模板MA5680T(config)#DBA-profileaddprofile-id100type3aure10240ma某102400（说明：100--DBA模板的ID号，可以取值10--512之间，type3aure10240ma某102400可以固定配置，每一台ONU的上行带宽平均100M。

建议和实际的限速值相同，方便记忆。

只需要开局时配置即可，不需要重复配置，可以重复引用，EPON、GPON都可以引用。

使用diplaycur命令查看。

）3．配置线路模板MA5680T(config)#ont-lineprofilegponprofile-id3000（说明：gpon--线路模板的类型为gopn，如果是epon请先择epon，3000--线路模板的ID号，可以取值1—4096。

）100-代表线路模板ID号，首先tcont和线路模板绑定）其次gemport和tcont绑定，如果用户的ONU需要多个VLAN透传时，需要建多个gemport,即gemadd2ethtcont1）0-代表mapping的索引号，取值范围0-7100-代表语音VLAN101-代表宽带VLAN最后gemport需要分别和宽带VLAN、语音VLAN做mapping映射。

）（只有提交配置，线路模板与tcont、gem的绑定关系才会生效，此线路模板只需要开局配置即可，所有的GPON设备都可以重复引用。

华为OLTMA5680TGPON开局指导配置指南1.确认设备连接及环境准备首先，确保MA5680T设备已正确连接到光纤网络，并与主控PC通过网线连接。

确认所连接环境的准备工作已就绪，例如光缆连接稳定、线缆接口无松动、设备通电正常等。

2.打开配置工具使用终端软件如SecureCRT等打开MA5680T设备的配置界面。

输入默认的用户名和密码进行登录，默认用户名为"root"，密码为"admin"。

登录成功后，可以进入设备的操作界面。

3.确认设备信息进入设备操作界面后，通过命令"show version"确认设备的基本信息，包括设备型号、软件版本、设备序列号等。

确保设备信息无误后，可以开始进行后续的配置工作。

4.创建配置模板使用命令"system-view"进入全局配置模式，通过命令"template"创建配置模板。

模板包括用户名、密码、接口设置、业务配置等内容。

可以根据实际需求创建多个不同的配置模板。

5.添加用户及口配置在配置模板中，通过命令"ont-lineprofile gpon profile-id"添加用户配置信息。

其中"profile-id"为用户配置的ID号。

可以配置用户的上下行速率、VLAN ID等参数。

接着，通过命令"ont-srvprofile gponprofile-id vport-mode gemport"配置用户的业务信息。

其中"gemport"为GEM端口的配置信息，包括VLAN的配置、业务的类型、业务的模式等。

6.端口配置通过命令"interface gpon X/X/X"进入Gpon端口的配置模式，通过命令"port hybrid gpon"将端口配置为GPON类型。

OLT开局与根本配置root 默认登陆用户名admin 默认登陆密码MA5680T> enable 进入特权模式MA5680T # config 进入终端配置MA5680T (config)# switch language-mode 中英文切换MA5680T (config)#display board 0查看所有的单板 0 是框号MA5680T (config)# interface gpon 0/1进入GPON命令模式1是PON口号MA5680T(config-if-gpon-0/1)#port 0 ont-auto-find enable0是端口号MA5680T(config-if-gpon-0/1)#quitMA5680T (config)#display ont autofind all 查看自动发现的ONU〔如果存在自动发现的ONU如此如下所示〕--------------------------------------------------------------------- 序列号 : 1框/槽/端口 : 0/1/0ONT SN : 4857544350F5FB0A密码 : 0x30303030303030303030(0000000000)逻辑标识 :校验码 :生产厂商ID : HWTCONT软件版本 : V8R308 C00ONT设备ID : SmartAX MA5626ONT自动发现时间 : 2012-03-19 15:37:40+08:00--------------------------------------------------------------------- GPON自动发现ONT个数为 1进入config终端配置1、通过端口查看ONU的mac-addressMA5680T (config)#display mac-address port 0/1/0〔0/1/0是框号/槽号/端口号〕2、通过VLAN查看ONU的mac-addressMA5680T (config)#display mac-address vlan100〔100是VLAN id〕3、查看ONU的service-port 信息MA5680T(config)#display service-port port 0/1/0 ont 1〔0/1/0是框号/槽号/端口号 1是ONU id〕4、查看MA5680T的版本信息MA5680T(config)#display version5、查看DBA 模板MA5680T(config)# display dba-profile all6、查看线路模板MA5680T(config)#display ont-lineprofile gpon all7、查看单板信息MA5680T(config)#display board 08、查看单板上ONU的信息MA5680T(config)# display board0/1 (0/1是框号/槽号)诺威尔团队响应“光进铜退、FTTH光纤到户，宽带中国战略〞政策，作者从业通信设计与运营管理十二年，现任中国通信企业协会常委委员，专业助力宽带中国战略，为中小民资驻地网经营者提供全套解决方案和局端全套设备；提供ISP ICP资质办理咨询服务；驻地网后期政策指导与技术托管服务。
