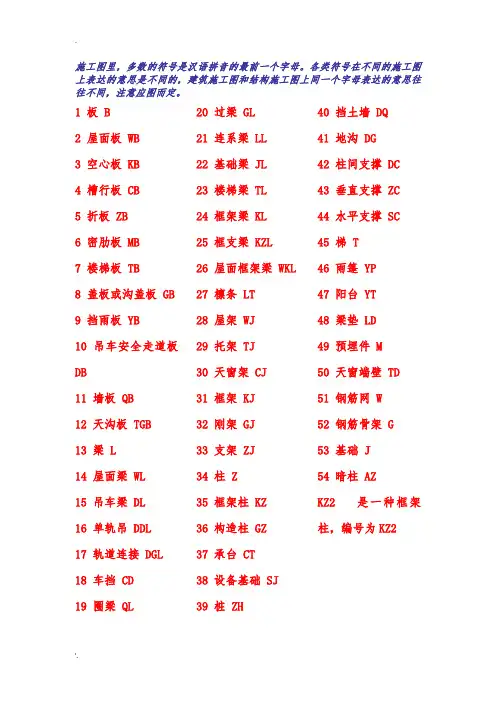

施工图里,多数的符号是汉语拼音的最前一个字母。
各类符号在不同的施工图上表达的意思是不同的,建筑施工图和结构施工图上同一个字母表达的意思往往不同,注意应图而定。
1 板 B
2 屋面板 WB
3 空心板 KB
4 槽行板 CB
5 折板 ZB
6 密肋板 MB
7 楼梯板 TB
8 盖板或沟盖板 GB
9 挡雨板 YB 10 吊车安全走道板 DB
11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连系梁 LL 22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ 33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH
40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ KZ2 是一种框架柱,编号为KZ2。
建筑施工图主要表达的内容是什么建筑施工图主要表达的内容是什么?建筑施工图包含哪些图件内容一、施工图分类根据施工图所表示的内容和各工种不同,分为了不同的图件:1、建筑施工图:主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图(主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图)。
简称建施。
2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。
主要图件有:结构设计说明、结构平面布置图[基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图(基础断面图楼梯结构施工图、柱、梁等现浇构件的配筋图)]。
简称结施。
3、设备施工图:主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。
因此设备施工图又分为三类图件:(1)给排水施工图:表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
(2)采暖通风施工图:主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
(3)电气施工图:主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。
简称设施。
二、施工图的编排次序为了便于查阅图件和档案管理,方便施工,一套完整的房屋施工图总是按照一定的次序进行编排装订,对于各专业图件,在编排时按下面要求进行:(1)基本图在前,详图在后。
(2)先施工的在前,后施工的在后。
(3)重要的在前,次要的在后。
一套完整的房屋施工图的编排次序如下:(1)首页图:首页图列出了图纸目录,在图纸目录中有各专业图纸的图件名称、数量、所在位置,反映出了一套完整施工图纸的编排次序,便于查找。
(2)设计总说明:①工程设计的依据:建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

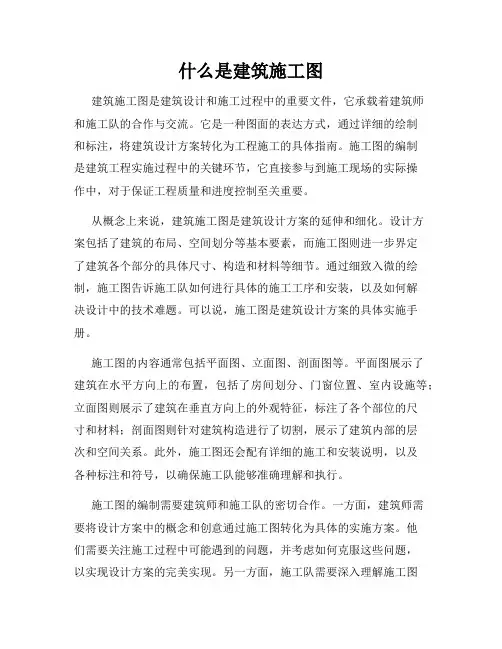

什么是建筑施工图建筑施工图是建筑设计和施工过程中的重要文件,它承载着建筑师和施工队的合作与交流。
它是一种图面的表达方式,通过详细的绘制和标注,将建筑设计方案转化为工程施工的具体指南。
施工图的编制是建筑工程实施过程中的关键环节,它直接参与到施工现场的实际操作中,对于保证工程质量和进度控制至关重要。
从概念上来说,建筑施工图是建筑设计方案的延伸和细化。
设计方案包括了建筑的布局、空间划分等基本要素,而施工图则进一步界定了建筑各个部分的具体尺寸、构造和材料等细节。
通过细致入微的绘制,施工图告诉施工队如何进行具体的施工工序和安装,以及如何解决设计中的技术难题。
可以说,施工图是建筑设计方案的具体实施手册。
施工图的内容通常包括平面图、立面图、剖面图等。
平面图展示了建筑在水平方向上的布置,包括了房间划分、门窗位置、室内设施等;立面图则展示了建筑在垂直方向上的外观特征,标注了各个部位的尺寸和材料;剖面图则针对建筑构造进行了切割,展示了建筑内部的层次和空间关系。
此外,施工图还会配有详细的施工和安装说明,以及各种标注和符号,以确保施工队能够准确理解和执行。
施工图的编制需要建筑师和施工队的密切合作。
一方面,建筑师需要将设计方案中的概念和创意通过施工图转化为具体的实施方案。
他们需要关注施工过程中可能遇到的问题,并考虑如何克服这些问题,以实现设计方案的完美实现。
另一方面,施工队需要深入理解施工图的内容,并根据其编制的指导进行施工。
他们需要解读图纸中的各种标注和符号,并将其转化为具体的施工活动。
施工图既是一种表达语言,也是一种技术文档。
它通常通过计算机辅助绘图软件进行编制,利用准确的尺寸和比例来描述建筑的各个部分。
在编制施工图时,建筑师需要具备较高的技术和专业知识,熟悉建筑规范和相关标准。
同时,他们还需要与结构工程师、机电工程师等专业人士进行沟通和协作,确保施工图的准确性和可操作性。
总的来说,建筑施工图是建筑设计方案的延伸和细化,它是建筑师与施工队之间的重要桥梁。

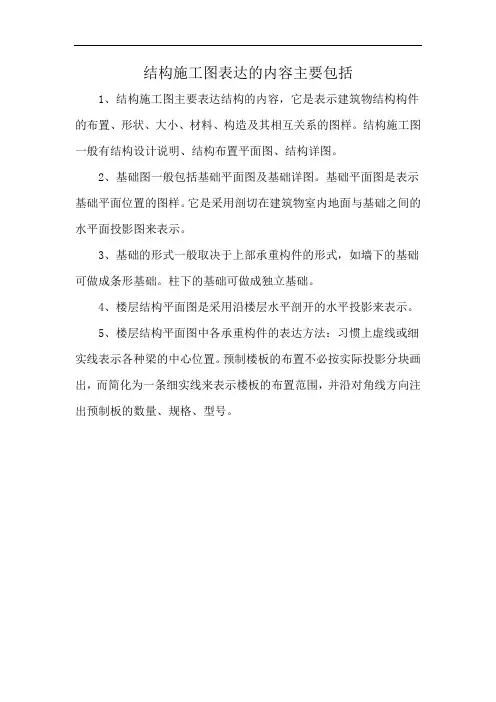

结构施工图表达的内容主要包括
1、结构施工图主要表达结构的内容,它是表示建筑物结构构件的布置、形状、大小、材料、构造及其相互关系的图样。
结构施工图一般有结构设计说明、结构布置平面图、结构详图。
2、基础图一般包括基础平面图及基础详图。
基础平面图是表示基础平面位置的图样。
它是采用剖切在建筑物室内地面与基础之间的水平面投影图来表示。
3、基础的形式一般取决于上部承重构件的形式,如墙下的基础可做成条形基础。
柱下的基础可做成独立基础。
4、楼层结构平面图是采用沿楼层水平剖开的水平投影来表示。
5、楼层结构平面图中各承重构件的表达方法:习惯上虚线或细实线表示各种梁的中心位置。
预制楼板的布置不必按实际投影分块画出,而简化为一条细实线来表示楼板的布置范围,并沿对角线方向注出预制板的数量、规格、型号。

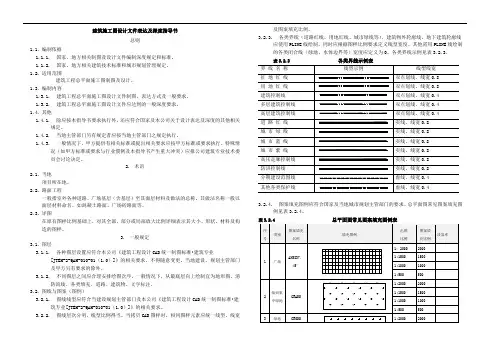

建筑施工图设计文件表达及深度指导书总则1.1.编制依据1.1.1.国家、地方相关制图及设计文件编制深度规定和标准。
1.1.2.国家、地方相关建筑技术标准和城市规划管理规定。
1.2.适用范围建筑工程总平面施工图制图及设计。
1.3.编制内容1.3.1.建筑工程总平面施工图设计文件制图、表达方式及一般要求。
1.3.2.建筑工程总平面施工图设计文件应达到的一般深度要求。
1.4.其他1.4.1.除应按本指导书要求执行外,还应符合国家及本公司关于设计表达及深度的其他相关规定。
1.4.2.当地主管部门另有规定者应按当地主管部门之规定执行。
1.4.3.一般情况下,甲方提供有相关标准或提出相关要求应按甲方标准或要求执行。
特殊情况(如甲方标准或要求与行业惯例及本指导书产生重大冲突)应报公司建筑专业技术委员会讨论决定。
2.术语2.1.当地项目所在地。
2.2.路面工程一般指室外各种道路、广场基层(含基层)至其面层材料及做法的总称。
其做法名称一般以面层材料命名。
如混凝土路面、广场砖路面等。
2.3.详图在原有图样比例基础上,对其全部、部分或局部放大比例详细表示其大小、形状、材料及构造的图样。
3.一般规定3.1.图层3.1.1.各种图层设置应符合本公司《建筑工程设计CAD统一制图标准•建筑专业[JTEM-2-QAM-010-01(1.0)]》的相关要求,不得随意变更。
当地建设、规划主管部门及甲方另有要求的除外。
3.1.2.不同图层之间应合理安排绘图次序。
一般情况下,从最底层向上绘制宜为地形图、消防流线、各类填充、道路、建筑物、文字标注。
3.2.图线与图案(图例)3.2.1.图线线型应符合当建设规划主管部门及本公司《建筑工程设计CAD统一制图标准•建筑专业[JTEM-2-QAM-010-01(1.0)]》的相关要求。
3.2.2.图线层次分明、线型比例得当。
当拷贝CAD图样时,相同图样元素应统一线型、线宽及图案填充比例。
3.2.3.各类界线(道路红线、用地红线、城市绿线等)、建筑物外轮廓线、地下建筑轮廓线应使用PLINE线绘制,同时应根据图样比例要求定义线型宽度。
