建筑施工图的识图入门于基础课件

建筑施工图的识图入门于基础
6.1 概述
• 2. • (1)应遵守的标准。房屋建筑施工图一般都遵守下列标准：
《房屋建筑制图统一标准》GB/T 50001－2001、《总图制图标准》 GB/T 50103－2001和《建筑制图标准》GB/T 50104－2001 • (2)图线。以上标准中对图线的使用都有明确的规定，总的原则是剖切面的截交线和房屋立面图中的外轮廓线用粗实线，次要的轮廓线用中粗线，其他线一律用细线。再者，可见部分用实线，
建筑施工图的识图入门于基础
6.1 概述
• 2.墙或柱 • 墙和柱都是将荷载传递给基础的承重构件。墙还起围成房屋
空间和内部水平分隔的作用。墙按受力情况可分为承重墙和非承重墙；按位置可分为内墙和外墙；按方向可分为纵墙和横墙。两端的横墙通常称为山墙 • 3.楼地面 • 楼面又叫楼板层，是划分房屋内部空间的水平构件，具有承重、竖向分隔和水平支撑的作用，并将楼板层上的荷载传递给墙 (梁)
• 一套完整的施工图通常有：建筑施工图，简称建施；结构施工图，简称结施；给水排水施工图，简称水施；采暖通风施工图，简称暖施；电气施工图，简称电施。也有的把水施、暖施、电施统称为设施(即设备施工图)
建筑施工图的识图入门于基础
6.1 概述
• 一栋房屋的全套施工图的编排顺序是：图纸目录、建筑设计总说明、总平面图、建施、结施、水施、暖施、电施。各专业施工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，

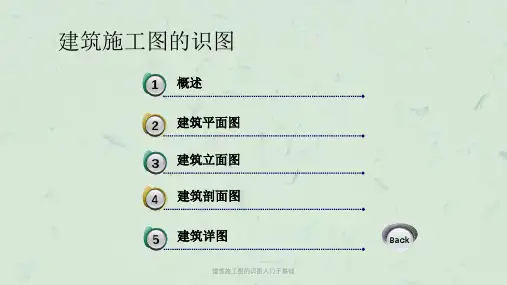

建筑施工图的识图
1 概述
2 建筑平面图 3 建筑立面图 4 建筑剖面图
53 建筑详图
建筑施工图的识图入门于基础
使用功能分为民用建筑、工业建筑和
农业建筑。除单层工业厂房外，各种不同功能的房屋一般都由基础、墙(柱)、楼地面、屋面、楼梯和门窗六大部分组成，如图6.1 • 1.基础 • 基础位于墙或柱的下部，属于承重构件，起

2024版建筑施工图识图大全ppt课件[1]

23
电气系统安装施工图解读
2024/1/30
配电系统图识读
讲解配电系统图的组成、符号含义及阅读方法，包括进线方式、配电箱设置、保护开关选型等。
照明平面图识读
分析照明平面图的布局、灯具类型、控制方式等，以及照明线路的走向、敷设方式和保护措施。
动力及弱电系统图识读
介绍动力设备及弱电系统的安装施工图解读方法，包括电机控制、通信网络、安全防范等系统。
13
平面图识图要点
了解平面形状和尺寸
掌握建筑物的平面布局、房间功能及尺寸等信息。
分析门窗位置和尺寸
确定门窗的开启方式、尺寸和位置，满足通风采光需求。
查看墙柱定位轴线
了解承重墙、柱的位置和尺寸，判断结构类型。
2024/1/30
14
立面图识图要点
1 2
掌握立面造型和材质了解建筑物的外观造型、材质和颜色等信息。
验收内容
具体阐述施工图验收的内容，包括图纸的完整性、准确性、合规性等方面的检查。
2024/1/30
29
问题处理和改进措施
问题处理
针对施工图审查和验收过程中发现的问题，提出相应的处理措施，如整改、返工、重新设计等。
改进措施
针对问题产生的原因，提出相应的改进措施，如加强设计管理、提高设计质量、优化审查流程等。
建筑施工图与 BIM技术的融合
BIM技术是一种基于三维模型的建筑设计、施工和运营管理方法，未来建筑施工图将与BIM技术更加紧密地融合，实现设计、施工和运营全过程的信息共享和协同工作。
2024/1/30
33
THANKS
感谢观看
2024/1/30
34
楼梯结构图

建筑识图基础知识(课堂PPT)

第一章建筑识图基础知识
1
目录
第一节制图基本规定第二节建筑施工图编制概况第三节建筑总平面图第四节建筑平面图第五节建筑立面图第六节建筑剖面图第七节建筑详图
2
第一节制图基本规定
绘制建筑施工图，不能各行其是。否则，无法进行设计、
施工和验收工程，这就必须有统一的标准，即建筑制图国家
比例的注写
15
第一节制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字，从左至右顺序编写； ③竖向编号应用大写拉丁字母，从下至上顺序编写， ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的右侧，字的基准应取平；比例的字高宜比图名的字高小一号或二号。一般情况下，一个图样应选用一种比例，特殊情况下，同一图样可选择两种比例。
27
标高标高
绝对标高在我国绝对标高是以青岛附近黄海平均海平面为零点，以次为基准的标高。
相对标高相对标高一般是以新建建筑物底层室内主要地面为基准的标高。

建筑识图入门课件

第二节建筑工程施工图基本规定
图纸是什
么样的？
第二节建筑工程施工图基本规定
（一）图幅图框标题栏会签栏
第二节建筑工程施工图基本规定
图幅图框标题栏会签栏
第二节建筑工程施工图基本规定
（二）图线线型图纸中不同的图线样式称为线型。常见的线型有实线、虚线、点划线等。线宽图纸中不同粗细的图线宽度称为线宽，通常取定一个基本线宽，然后扩展成线宽组。
旋转视图和普通正立面图有什么区别？
第一章视图、剖面图和断面图
剖切——移去——投影 §1-2 剖面图剖面图一、剖面图的形成 1.全剖面图形成：用假想的平面把物体全部“切开”所得的剖面图。二、剖面图的类型
第一章视图、剖面图和断面图
2.半剖面图
形成：对称物体以对称线为分界线，一半画视图，一半画剖面。
第一节工程制图常用标准
第一节工程制图常用标准
建筑行业常用标准代号
GB
GB/T
GBJ
JGJ
标准的组成
强制性国家标准
推荐性国家标准
建筑工程国家标准
建工行业工程建设标准
标准名称
编号和批准年份
标准代号
常用标准的代号
第一节工程制图常用标准
建筑工程制图与识图常用标准：《房屋建筑制图统一标准》（GB/T50001—2001）《总图制图标准》（GB/T50103—2001）《建筑制图标准》（GB/T50104—2001）《建筑结构制图标准》（GB/T50105—2001）工程制图与识图常用标准
2）新建建筑轮廓（隐蔽工程为虚线）、名称（或编号）定位坐标（或相互关系尺寸）、层数、室内外标高；

施工图识图ppt课件

03
建筑电气施工图识图
电气系统组成及功能
电源及配电系统
照明系统
动力系统
弱电系统
包括高压进线、低压配电、应急电源等
包括室内照明、室外照明、应急照明等
包括电梯、空调、水泵等设备用电
包括电话、网络、电视、安防等系统
电气施工图组成要素
图形符号
表示电气设备、元件、线路等
文字标注
说明设备名称、型号、规格、安装方式等
钢结构
由钢材制成的构件组成的建筑，具有强度高、自重轻、施工速度快等优点，但耐火性差。
结构施工图组成要素
基础平面图
表示基础类型、位置、尺寸及与上部结构的连接关系。
立面图和剖面图
表示建筑的外貌和内部构造，包括门窗洞口、楼梯间、电梯间等。
结构设计说明
包括工程概况、设计依据、材料要求、施工注意事项等。
标注尺寸
表示设备、元件、线路等的位置和尺寸
表格
列出设备材料表、系统图例表等
电气设备与线路表示方法
01
02
03
电气设备表示方法
包括图形符号、文字标注等
线路表示方法
包括导线型号、敷设方式、连接方式等
电气元件表示方法
包括开关、插座、灯具等元件的图形符号和文字标注
照明、动力配电系统图解读
照明系统图
THANKS
感谢观看
结构平面图
表示楼板的布置、梁的位置和尺寸、墙体的厚度和材料等。
节点详图
表示构件连接处的详细构造和配筋情况。
结构构件表示方法
1 2
梁、板、柱的表示方法
包括平面注写方式、截面注写方式和列表注写方式等。
钢筋的表示方法

建筑施工图基本知识ppt课件

3.图线分线型、线粗（粗、中粗、细）
.
24
画法要求
4.尺寸标注
5.投影要求 6.其他标注
标高
清楚表达轮廓线墙面、屋面材料做法
.
25
南立面图
南立面图
.
26
北立面图
.
27
东立面图.Βιβλιοθήκη 28西立面图.
29
画图步骤
.
30
建筑剖面图
建筑剖面图指的是建筑物的垂直剖面图，即用直立平面剖切建筑物所得到的剖面图。剖切符号习惯只在底层平面图中画出。
.
38
建筑详图
楼梯详图、外墙详图、厨房详图、卫生间详图、其他详图等
.
39
楼梯详图
通常楼梯为双跑平行楼梯，每层由两个梯段和一个休息平台组成
楼梯立体图
.
40
楼梯详图包括楼梯各层平面详图、剖面详图。
.
41
楼梯底层平面详图
.
42
楼
梯
标
准
层
平
面
详
图
.
43
楼梯顶层平面详图
.
外墙剖面节点图通常采用 1:10或 1:20绘制
49
面图和详图等。
.
6
建筑设计说明建筑总平面图
.
7
建筑设计说明是建筑施工图的纲领，
主要包括以下内容：
建筑工程概况
各种技术指标
专项设计基本做法
注意事项节能保温设计说明
.
8
建筑设计说明建筑总平面图
.
9
建筑总平面图
较大范围内的建筑群和其他工程设施的水平投影图。是整个工程的总体布局图。建筑总平面图的绘制应遵守《总图制图标准》GB/T 50103-2001中的基本规定。

建筑识图基本知识(134页ppt课件)

H
L≥2H
L
（二）窗台
作用：当雨水顺着闯淌至窗的下框，为防止雨水渗入窗下框与窗洞下边交界处，设置窗台使雨水往窗外流淌，窗台同时挑出墙面，使带灰尘的雨水不沿墙面流淌而保持墙面的整洁。
53
密封胶
窗台的形式：悬挑窗台和不悬挑窗台
窗樘中心线
窗樘中心线
窗樘中心线窗台板
窗樘中心线
密封胶
窗台板密封胶
1、剖面图的种类
（1）全剖面图（2）阶梯剖面图（4）局部剖面图（5）分层剖面图
（3）展开剖面图
2、断面图的种类
移出断面图重合断面图
中断断面图
（1）移出断面图将断面图画在物体投影轮廓线之外，称为移出断面图。
1
1
1—1
2
2
2—2
这种厂房排架柱中常见
（2）中断断面图将断面图画在杆件的中断处，称为中断断面图。
焦渣、矿渣
石膏板
塑料
建筑物的视觉认识
1.1、建筑物分层
教学目的：让学生有分层的概念教学形式：问题引导建筑物放在什么上？地基上地基上面是什么？基础层基础上面是哪一层？地下室地下室可能有多少层 n层－2层上面是哪一层？－1层
－1层通常以什么形式表现？部分在地下，部分在地上。
－1层上面是哪一层
回顾基本识图
第一章认识剖面图的几种剖切形式，因为剖面图在建筑图中应用广泛，大家一定要掌握.
一、剖面图与断面图
假想的剖切平面
P
此线为面与体的交线
V
剖面图
P
断面图
(一)剖面图与断面图的概念
1、剖面图：假想用剖切平面（P）剖开物体，将处在观察者和剖切平面

建筑工程识图(基础知识)PPT课件

.
26
剖面图的种类
全剖面图半剖面图阶梯剖面图局部剖面图分层剖面图
.
27
全剖面图
.
28
半剖面图
.
29
阶梯剖面图
.
30
局部剖面图
.
31
分层剖面图
.
32
断面图的形成
.
33
断面图的画法
移出断面中断断面重合断面
.
34
中断断面
.
35
重合断面
.
36
第三章建筑制图的基本知识
制图工具
.
50
建筑平面图
学习平面图应具备的知识
开间和进深建筑面积和使用面积
平面图的形成和作用
反映平面形状、大小和房间的布置、墙柱位置、厚度、材料、门窗的位置、大小、开启方向
平面图的识读（教材132）
.
51
建筑立面图
基本知识
檐口、散水、勒脚
立面图的形成和作用
反映建筑物的艺术处理反映房屋的外貌和立面装修做法
建筑工程图的产生、分类及编排次序图纸索引图纸中常用的符号和记号标准图施工图的图示特点施工图的阅读方法
.
39
建筑工程图的产生、分类及编排次序
图纸设计阶段划分
方案图、技术设计阶段、施工图设计阶段
图纸分类
建筑施工图
工程概况、设计依据、设计标准、施工要求
结构施工图
设计依据、自然条件、使用要求、施工要求、材料质量要求
.
54
墙身详图
基本知识
过梁、圈梁、泛水
墙身详图的识读（教材138页）
.
55
楼梯详图
基本知识

建筑识图大全之从入门到精通(PPT121张)

镜像投影图
四、剖面图
（一）剖面图的形成：用一个假想的平面把物体切开，移走一部分，作剩下这部分物体的正投影。
（二）剖面图的形式： 1、全剖面图 2、半剖面图 3、局部剖面图 4、阶梯剖面图
（三）剖面图的标注方式 1、剖切线：剖切位置、剖切方向、剖面编号。
水池的剖面图
半剖面图和局部剖面图
截面尺寸 300×400 300×550 400×600 300×400 300×500
根数 3 2 1 2 2
梁的钢筋图
（一）平面图
1、作用：用于施工放线，主体结构施工，门窗安装、室内装饰及编制工程预算。
2、基本内容（1）建筑物的朝向，平面形状和房间布局；（2）建筑物的平面尺寸和轴线间距：柱距、跨度。（3）建筑物的结构形式为框架结构；（4）主要建筑材料：钢筋混凝土柱，粘土空心砖墙。（5）门窗的编号、尺寸见门窗表；（6）变形缝的位置、作用；（7）散水、台阶的尺寸。
识图大全
从入门到精通
土建施工员考试科目
（一）法律法规基本知识（100分）（二）建筑岗位实务知识（100分）
1、建筑识图 2、建筑力学与结构 3、建筑施工技术 4、建筑施工组织管理与安全
建筑识图的内容
1、建筑施工图的成图原理和制图标准； 2、房屋的组成和各部分的材料、做法，
能够看懂一般建筑工程的主要施工图纸； 3、能够根据施工图纸进行建筑面积和一般工
程量的计算以及常用构件数量的统计； 4、能够发现图纸中较明显的错误、遗漏和
图样之间相互矛盾的地方。
第一节建筑工程施工图的组成
一、各专业施工图的内容
1、总图：建筑场地范围内建筑物的位置、形状和尺
置等。
寸，道路、绿化及各种室外管线的布

建筑工程识图基础知识讲义PPT(共116页)

图纸中常用的符号和记号
定位轴线标高符号
定位轴线
施工图的图示特点
正投影绘制比例小国标规定图例线型粗细变化
建筑总平面图
基本知识总平面图的形成和作用总平面图反映的内容总平面图的阅读（复印62页）
总平面图的基本知识
风向频率玫瑰图指北针坐标系统绝对标高、相对标高等高线总平面图例
第一篇建筑施工图识读
第一章投影的基本知识第二章立体的投影第三章建筑制图的基本知识第四章房屋建筑施工图的主要内容
第一章投影的基本知识
投影的基本概念和分类正投影的基本特征三面正投影平面立体上点、直线和平面的投影
投影的基本概念和分类
投影的概念（手影）
投影中心、投影线、投影面、投影图
图纸设计阶段划分
方案图、技术设计阶段、施工图设计阶段
图纸分类
建筑施工图
工程概况、设计依据、设计标准、施工要求
结构施工图
设计依据、自然条件、使用要求、施工要求、材料质量要求
设备施工图
给排水、采暖通风、电气
图纸索引
被索引的详图在同一张图纸内被索引的详图不在同一张图纸内被索引的详图在标准图中被索引的剖视详图在同一张图纸内被索引的剖视详图不在同一张图纸内
剖面图的识读（教材137、138页）
建筑详图
详图的特点：
大比例全尺寸详说明
详图的分类
节点详图房间详图构配件详图
墙身详图
基本知识
过梁、圈梁、泛水
墙身详图的识读（教材138页）
楼梯详图
基本知识
楼梯的组成板式楼梯、梁板式楼梯踏步尺寸b=250~350 h=120~175
建筑工程识图

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

投射方向线组成。均应以粗实线绘制。剖 3 切位置线的长度宜为6~10mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4~6mm。
剖切符号的编号宜采用阿拉伯数字。
投射方向线
1
2
3 3
1
2
剖切位置线
3
2、断面图的剖切符号
断面图的剖切符号仅用剖切位置线表示。剖切位置线仍用粗实线绘制，长度约6~10mm。断面图剖切符号的编号宜采用阿拉伯数字。编号所在的一侧应为该断面的剖视方向。
工业建筑：主要生产厂房、辅助生产厂房…
农业建筑：温室、粮仓、畜禽饲养场….
建
砖木结构筑砖混结构物按主要承重结
钢筋砼结构
的
构材料分
钢、钢筋砼结构
分
钢结构
类
其它结构
住宅建筑：低层1-3；多层4-6；中高层7-9；高层10-30。
按层数分公共建筑及综合性建筑的总高度>24m者为高层。
建筑物高度>100m时，不论住宅或公共建筑均为超高层。工业建筑（厂房）：单层厂房、多层厂房、混合层数厂房。
建筑识图基础入门培训
建筑施工图的识图
1 投影的基本知识 2 建筑构造 3 建筑施工图（平面图、立面图、剖面图） 4 建筑图例
第一部分投影的基本知识
一、投影的形成
墙影子
投影面投影图
光线
投影线
光源
投影中心
假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。
（b）
（d）
1
（c）
（3）展开剖面图：用两个相交剖切面的剖切。
l1
l2
3-3剖面图
l1
3
（4）局部剖面图：用剖切平面局部地剖开物体所得的剖面图称为局部剖面图。
Ф4@200
（5）分层剖面图：用几个互相平行的剖切平面分别将物体局部剖开，把几个局部剖面图重叠画在一个投影图上，用波浪线将各层的投影分开，这样的剖切称为分层局部剖面图。
1、剖面图：假想用剖切平面（P）剖开物体，将处在观察者和剖切
平面之间的部分移去，而将其余部分向投影面投射所得的图形称为剖面图。
2、断面图：假想用剖切平面将物体切断，仅画出该剖切面与物体接
触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为断面图。
(二)剖面图与断面图的剖切符号
1、剖面图的剖切符号剖面图的剖切符号应由剖切位置线及
窗主要用做采光、通风和眺望。
二、基础构造
1.基础与地基基础位于墙或柱的下部，属于承重构件，起承重作用，并将全部
荷载连同自身重量一起传递给地基。
2.墙或柱墙和柱都是将荷载传递给基础的承重构件。墙还起围
成房屋空间和内部水平分隔的作用。墙按受力情况可分为承重墙和非承重墙；按位置可分为内墙和外墙；按方向可分为纵墙和横墙。两端的横墙通常称为山墙。
3、平面的正投影基本性质
A D
a(d)
B
E
CG
b(c) e g
L
F
M
K
H N
f
l m
k
h
n
1）平面垂直于投影面，投影积聚为直线。 2）平面平行于投影面，投影反映平面的实形。 3）平面倾斜于投影面，投影变形，图形面积缩小。
五、剖面图与断面图
假想的剖切平面
P
此线为面与体的交线
V
剖面图
P
断面图
(一)剖面图与断面图的概念
图样。
工程等方面的平面布置
四、正投影的基本性质 1、点的正投影基本性质
A B C
a(b、c）
2、直线的正投影基本性质
AC
DE
F
B
c a(b)
de
f
点的正投影仍然是点
1）直线垂直于投影面，其投影积聚为一点
2）直线平行于投影面，其投影是一直线，反映实长
3）直线倾斜于投影面，其投影仍是一直线，但长度缩短
（3）重合断面图
将断面图直接画在形体的投影图上，这样的断面图称为重合断面图。
（四）剖面图与断面图的关系
1
1
1
1—1
1
1—1
2
2
2
2
2—2
2—2
a)
b)
c)
二者的关系：剖面图包含断面图，断面图是剖面图的一部分。
第二部分
按使用功能分
房屋构造
民用建筑
居住建筑：住宅、公寓、宿舍等。
公共建筑：行政办公楼、文教建筑….
一、房屋的组成及其作用
一般民用建筑是由基础、墙和柱、楼板、屋顶、楼梯和门窗等组成。（如图）
基础：是指房屋下部埋在土中的承重构件。承受和传递荷载。墙体：承重、围护、分隔。楼板：可分隔楼层空间。承受和传递荷载。屋顶：承重、围护。楼梯：是联系上下楼层的垂直交通设施。门窗：门主要用做交通联系，兼采光、通风。
形成投影的三要素：投影线、形体、投影面
二、投影的分类
S
S∞
S∞
中心投影
投影
中心投影
平行投影
斜投影
正投影
平行投影
正投影: 投影线垂直于投影面斜投影：投影线倾斜于投影面
三、土建工程中常用的几种投影图
土建工程中常用的投影图是: 正投影图、轴测图、透视图、标高投影
图
1、正投影图
2、轴测图
特点:能反映形体的真实形状和大小,
硬木地板沥青
空心楼板
沥青
硬木地板
空心板
水泥砂浆找平层花篮梁
花蓝梁
水泥砂浆找平层
常见孔洞剖面图的画法
2、断面图的种类移出断面图
中断断面图
重合断面图
（1）移出断面图将断面图画在物体投影轮廓线之外，称为移出断面图。
1
1
1—1
2
2
2—2
（2）中断断面图将断面图画在杆件的中断处，称为中断断面图。
3.楼地面楼面又叫楼板层，是划分房屋内部空间的水平构件，
具有承重、竖向分隔和水平支撑的作用，并将楼板层上的荷载传递给墙(梁)或柱。
4.屋面一般指屋顶部分。屋面是建筑物顶部承重构件，主要
作用是承重、保温隔热和防水排水。它承受着房屋顶部包括自重在内的全部荷载，并将这些荷载传递给墙(梁)或柱。
度量性好,作图简便,为工程制图
特点:具有一定的立体感和直观性, 常作为工程上的辅助性图
中经常采用的一种.
3、透视图
4、标高投影图
30
20
30
10
H
20 10
特点：图形逼真，具有良好的立特点：是在一个水平投影面上标有
案和
体感。常作为设计方常用
高度数字的正投影图。
展览用的直观图。
水利
来绘制地形图和道路、
1
1
2
2
(三)剖面图与断面图的种类
1、剖面图的种类
（1）全剖面图（4）局部剖面图
（2）阶梯剖面图（5）分层剖面图
（3）展开剖面图
（1）全剖面图：用一个剖切平面剖切。
1
正立面图
侧立面图
1 正立面图
1—1剖面图
平面图
（2）阶梯剖面图：用两个或两个以上互相平行的剖切平面剖切。
（a）
1
1
1 1
1
