曝光曲线表

1编号23005管电流（mA）曝光量(mA.min)胶片型号冲洗时间（分）显影温度（℃）基准黑度D3管电压曝光时间黑度D 1厚度T 1黑度D 2厚度T 2由D-T曲线导出D=2.50处厚度170 KV 3.0 min 2.4420 mm 2.6018mm 19.3mm 220 KV 3.0 min 2.3830 mm 2.5028mm 28.0mm 270 KV3.0 min2.4640 mm2.5538mm39.1mm4注：按示意图输入数据后，程序将通过D-T曲线的线性回归方程自动计算出黑度2.50的厚度值。

机型（KV）kv1kv2kv3100507090150100120140160100120140200120150180220140170200250150200240260150200240300170220270320180230280350200250320有效期至审 核 人V2.20806085XXHZ-3005300700注：适用350KV以下普通机型曲线制作，蓝色字由用户输入，本报告保存期为四年。

2.5015C7122016年4月19日RTII2017年4月19日RTIIIX射线机型号管 电 压（KV)焦距(mm)胶片品牌AGFA 28校 验 人校验日期暗室处理方法显影/定影药液增感屏（前/后）请在冲洗好的底片上找到黑度刚好跨越2.50的两个阶梯厚度，把黑度稍小于2.50的黑度和厚度输入D1和T1；黑度稍大于2.50的阶梯的黑度值和厚度值输入D2和T2。

程序将通过D-T曲线的线性回归方程自动计算出黑度2.50的厚度值。

自动洗片机G135/G335Pb0.03 mmy = 140.9ln(x) -247.6R² = 0.9980 KV 50 KV 100 KV 150 KV 200 KV 250 KV 300 KV 05 1015 2025 30 35 40 45 50 55 60K V厚度（mm ）KV-T 曝光曲线1.50 2.44D1/T11.85 2.65D2/T2 3.10 3.55。

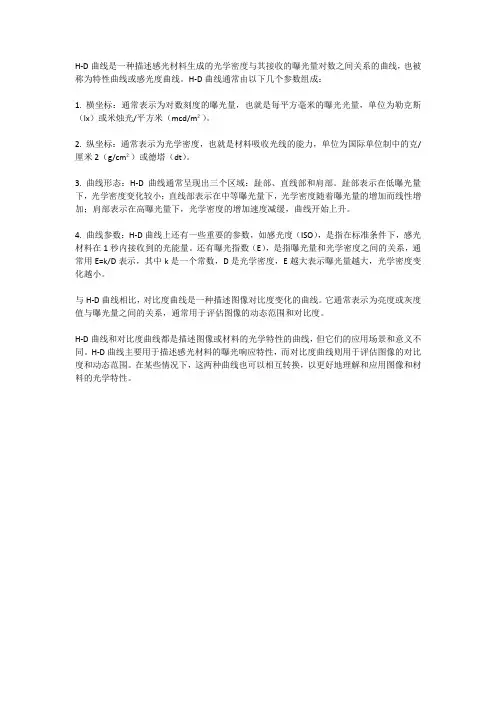

H-D曲线是一种描述感光材料生成的光学密度与其接收的曝光量对数之间关系的曲线，也被称为特性曲线或感光度曲线。

H-D曲线通常由以下几个参数组成：
1. 横坐标：通常表示为对数刻度的曝光量，也就是每平方毫米的曝光光量，单位为勒克斯（lx）或米烛光/平方米（mcd/m²）。

2. 纵坐标：通常表示为光学密度，也就是材料吸收光线的能力，单位为国际单位制中的克/厘米2（g/cm²）或德塔（dt）。

3. 曲线形态：H-D曲线通常呈现出三个区域：趾部、直线部和肩部。

趾部表示在低曝光量下，光学密度变化较小；直线部表示在中等曝光量下，光学密度随着曝光量的增加而线性增加；肩部表示在高曝光量下，光学密度的增加速度减缓，曲线开始上升。

4. 曲线参数：H-D曲线上还有一些重要的参数，如感光度（ISO），是指在标准条件下，感光材料在1秒内接收到的光能量。

还有曝光指数（E），是指曝光量和光学密度之间的关系，通常用E=k/D表示，其中k是一个常数，D是光学密度，E越大表示曝光量越大，光学密度变化越小。

与H-D曲线相比，对比度曲线是一种描述图像对比度变化的曲线。

它通常表示为亮度或灰度值与曝光量之间的关系，通常用于评估图像的动态范围和对比度。

H-D曲线和对比度曲线都是描述图像或材料的光学特性的曲线，但它们的应用场景和意义不同。

H-D曲线主要用于描述感光材料的曝光响应特性，而对比度曲线则用于评估图像的对比度和动态范围。

在某些情况下，这两种曲线也可以相互转换，以更好地理解和应用图像和材料的光学特性。

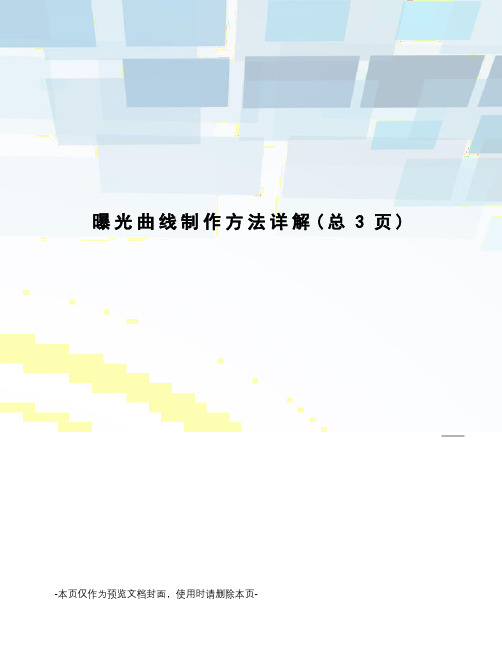

曝光曲线制作方法详解(总3页) -本页仅作为预览文档封面，使用时请删除本页-X射线机曝光曲线的制作与校准作业指导书目的：制作公司用于现场X射线检测的设备的曝光曲线并在检测过程中的校准修正。

适用范围：公司用于现场X射线检测的X射线设备。

作业步骤：1.将厚度适当的阶梯试块在装有胶片的暗盒上，在阶梯试块的不同厚度的阶梯上，放上与阶梯厚度相同的铅字标记。

且将射线中心束指示线垂直对准阶梯试块的中心部位。

2.选择固定的焦距，使其在固定的管电流和管电压下，选择几个不同的曝光，每次增加30秒一组，得出几个不同曝光量的胶片。

由此找出曝光时间和厚度的关系。

3.选择固定的焦距，使其在固定的管电流和曝光时间选择几个不同的管电压进行曝光，每次升高10KV，得出一组不同管电压的胶片由此找出管电压和厚度的关系。

4.将上述所摄胶片，在严格控制的同一条件下进行暗室处理，水洗后晾干。

由此得到一系列光学密度呈阶梯变化的黑度片（底片）5.黑度测定用精度较高的黑度计测出底片上的各阶梯黑度值，确定符合象质指数值而黑度为的阶梯厚度，将数值填入表1和表2中，如底片上找到正好符合黑度1。

5的阶梯厚度，也可根据相邻阶梯的黑度，用插入法确定适用的相应厚度。

6.在适当的座标纸上，画出纵座标（管电压或曝光量）和横座标（厚度）的刻度，然后按表1和表2的数据绘出相应的如图1和图2的曝光曲线。

在曲线图中应同时注明其他有关条件。

7.已完成的曝光曲线，在实际透照中，由于某些条件的变化，如焦距、胶片类型改变，射线管更换或老化后必须进行校准修正。

表 1 以曝光时间为参数的曝光试验记录表2 以管电压为参数的曝光试验记录注：T适用厚度（mm） N0 ：片号图1 图2。

曝光曲线的制作及应用在实际工作中，通常根据工件的材质与厚度来选取射线能量，曝光量以及焦距等工艺参数，上述参数一般是通过查曝光曲线来确定的。

曝光曲线是表示工件（材质、厚度）与工艺规范（管电压、管电流、曝光时间，焦距、暗室处理条件等）之间相关性的曲线图示。

但通常只选择工件厚度、管电压和曝光量作为可变参数，其他条件必须相对固定。

曝光曲线必须通过试验制作，且每台X射线机的曝光曲线各不相同，不能通用，因为即使管电压、管电流相同，如果不是同一台X射线机，其线质和照射率是不同的。

原因是：（1）加在X射线管两端的电压波形不同（半波整流、全波整流、倍压整流及直流恒压等），会影响管内电子飞向阳极的速度和数量。

（2）X射线管本身的结构、材质不同，会影响射线从窗口出射时的固有吸收；（3）管电压和管电流的测定有误差。

此外，即使是同一台X射线机，随着使用时间的增加，管子的灯丝和靶也可能老化，从而引起射线照射率的变化。

因此，每台X射线机都应有曝光曲线，作为日常透照控制线质和照射率，即控制能量和曝光量的依据，并且在实际使用中还要根据具体情况作适当修正。

对每台在用射线设备均应做出经常检测材料的曝光曲线，依据曝光曲线确定曝光参数。

制作曝光曲线所采用的胶片、增感屏、焦距、射线能量等条件以及底片应达到的灵敏度、黑度等参数均应符合规定。

对使用中的曝光曲线，每年至少应校验一次。

射线设备更换重要部件或经较大修理后应及时对曝光曲线进行校验或重新制作。

4.4.1曝光曲线的构成和使用条件横座标表示工件的厚度，纵座标表示管电压、曝光量为变化参数的曲线称为厚度——管电压（T—KV）曝光曲线；若纵座标用对数刻度表示曝光量，管电压为变化参数，所构成的曲线则称为厚度——曝光量（T—E）曲线。

几种典型的曝光曲线图例见图4-7～4-10。

图4-8 曝光曲线图例图4-9 曝光曲线图例图4-10 曝光曲线图例（3）：γ射线源，任何曝光曲线只适用于一组特定的条件、这些条件包括：1．所使用的X射线机（相关条件、高压发生线路及施加波形、射源焦点尺寸及固有滤波）；2．一定的焦距（常取700或800mm）；3．一定的胶片类型；4．一定的增感方式（屏型及前后屏厚度）；5．所使用的冲洗条件（显影配方、温度、时间）；6．基准黑度（通常取2.0）。

曝光曲线的制作与应用（X 射线为例）在实际工作中，通常依据工件的材质与厚度来选取`射线的能量、曝光量以及焦距等工艺参数，上述参数一般是通过曝光曲线来确定的。

曝光曲线是表示工件（材质，厚度）与工艺规范（管电压、管电流、曝光时间、焦距、暗室条件等）之间相关性的曲线图示。

但通常只选择工件厚度、管电压、管电流和曝光量作为可变参数，其他条件相对不变。

曝光曲线必须通过试验制作，每台X 射线机的曝光曲线各不相同，但不能通用，因为即使管电压、管电流相同，如果不是同一台X 射线机，其线质和照射率是不同的。

原因是：⑴加在X 射线管两端的电压波形不同（半波整流、全波整流、倍压整流以及直流恒压等），会影响管内电子飞向阳极的速度（波长有关）和数量（强度），⑵X 射线管本身的结构、材质不同，会影响射线从窗口出射时的固有吸收；⑶管电压、管电流测定也有误差。

此外，即使是同一台X 射线机，随着使用时间的增加，管子的灯丝和靶也可能的老化，引起射线照射率的变化。

因此，每台X 射线机都应有曝光曲线，作为日常透照控制线质和照射率、即控制能量和曝光量的依据，并且在实际使用中还要依据具体情况作适当修正。

.1 曝光曲线的类型曝光曲线是在一定条件下绘制的透照参数（射线能量、焦距、曝光量）与透照厚度之间的关系曲线。

这些条件主要是透照工件材料、射线源、胶片、暗室处理技术、增感、射线照相质量要求等。

实际进行射线照相时确定透照参数经常采用曝光曲线，从曝光曲线给出的关系可方便地确定某种材料、某个厚度的工件、满足规定的质量要求应选用的射线能量、焦距、曝光量等。

对X 射线照相检验，常用的曝光曲线有两种类型，第一种类型曝光曲线以透照电压为参数，给出一定焦距下曝光量对数与透照厚度之间的关系。

第二种类型曝光曲线以曝光量为参数，给出一定焦距下透照电压与透照厚度之间的关系。

图1是第一种类型，图2是第二种类型。

第一种类型曝光曲线，纵坐标是曝光量，单位是毫安 · 第二种类型曝光曲线，纵坐标是透照电压，单位名称为千伏，单位符号为kV ，采用算术刻度尺；横坐标是透照厚度，单位常用毫米（mm ），采用算术刻度尺。
