曝光曲线的制作实例(X射线为例）曝光曲线必须通过试验制作，每台X射线机的曝光曲线各不相同，但不能通用，因为即使管电压、管电流相同，如果不是同一台X射线机，其线质和照射率是不同的。
原因是：⑴加在X射线管两端的电压波形不同（半波整流、全波整流、倍压整流以及直流恒压等），会影响管内电子飞向阳极的速度（波长有关）和数量（强度），⑵X射线管本身的结构、材质不同，会影响射线从窗口出射时的固有吸收；⑶管电压、管电流测定也有误差。
此外，即使是同一台X射线机，随着使用时间的增加，管子的灯丝和靶也可能的老化，引起射线照射率的变化。
因此，每台X射线机都应有曝光曲线，作为日常透照控制线质和照射率、即控制能量和曝光量的依据，并且在实际使用中还要依据具体情况作适当修正。
.1 曝光曲线的类型曝光曲线是在一定条件下绘制的透照参数（射线能量、焦距、曝光量）与透照厚度之间的关系曲线。
这些条件主要是透照工件材料、射线源、胶片、暗室处理技术、增感、射线照相质量要求等。
实际进行射线照相时确定透照参数经常采用曝光曲线，从曝光曲线给出的关系可方便地确定某种材料、某个厚度的工件、满足规定的质量要求应选用的射线能量、焦距、曝光量等。
对X射线照相检验，常用的曝光曲线有两种类型，第一种类型曝光曲线以透照电压为参数，给出一定焦距下曝光量对数与透照厚度之间的关系。
第二种类型曝光曲线以曝光量为参数，给出一定焦距下透照电压与透照厚度之间的关系。
图1是第一种类型，图2是第二种类型。
第一种类型曝光曲线，纵坐标是曝光量，单位是毫安·分（mA ·min），采用对数刻度尺，横坐标是透照厚度，常用毫米（mm）为单位，采用算术刻度尺。
图中的曲线是在相同的焦距下对不同的透照电压画出来的。
从图中的曲线可以看到，采用某一透照电压但透照不同厚度时，曝光量相差得很大。
由于曝光量既不能很大，也不能很小，所以某个透照电压实际上只适于透照一较小的厚度范围。
第二种类型曝光曲线，纵坐标是透照电压，单位名称为千伏，单位符号为kV，采用算术刻度尺；横坐标是透照厚度，单位常用毫米（mm），采用算术刻度尺。

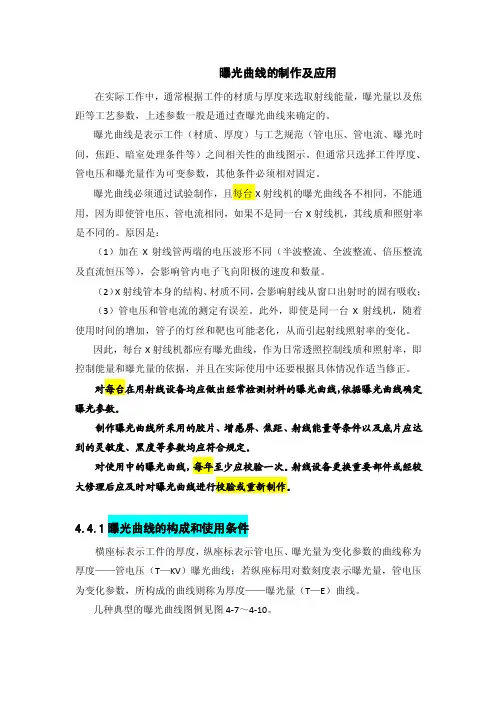

曝光曲线的制作及应用在实际工作中，通常根据工件的材质与厚度来选取射线能量，曝光量以及焦距等工艺参数，上述参数一般是通过查曝光曲线来确定的。
曝光曲线是表示工件（材质、厚度）与工艺规范（管电压、管电流、曝光时间，焦距、暗室处理条件等）之间相关性的曲线图示。
但通常只选择工件厚度、管电压和曝光量作为可变参数，其他条件必须相对固定。
曝光曲线必须通过试验制作，且每台X射线机的曝光曲线各不相同，不能通用，因为即使管电压、管电流相同，如果不是同一台X射线机，其线质和照射率是不同的。
原因是：（1）加在X射线管两端的电压波形不同（半波整流、全波整流、倍压整流及直流恒压等），会影响管内电子飞向阳极的速度和数量。
（2）X射线管本身的结构、材质不同，会影响射线从窗口出射时的固有吸收；（3）管电压和管电流的测定有误差。
此外，即使是同一台X射线机，随着使用时间的增加，管子的灯丝和靶也可能老化，从而引起射线照射率的变化。
因此，每台X射线机都应有曝光曲线，作为日常透照控制线质和照射率，即控制能量和曝光量的依据，并且在实际使用中还要根据具体情况作适当修正。
对每台在用射线设备均应做出经常检测材料的曝光曲线，依据曝光曲线确定曝光参数。
制作曝光曲线所采用的胶片、增感屏、焦距、射线能量等条件以及底片应达到的灵敏度、黑度等参数均应符合规定。
对使用中的曝光曲线，每年至少应校验一次。
射线设备更换重要部件或经较大修理后应及时对曝光曲线进行校验或重新制作。
4.4.1曝光曲线的构成和使用条件横座标表示工件的厚度，纵座标表示管电压、曝光量为变化参数的曲线称为厚度——管电压（T—KV）曝光曲线；若纵座标用对数刻度表示曝光量，管电压为变化参数，所构成的曲线则称为厚度——曝光量（T—E）曲线。
几种典型的曝光曲线图例见图4-7～4-10。
图4-8 曝光曲线图例图4-9 曝光曲线图例图4-10 曝光曲线图例（3）：γ射线源，任何曝光曲线只适用于一组特定的条件、这些条件包括：1．所使用的X射线机（相关条件、高压发生线路及施加波形、射源焦点尺寸及固有滤波）；2．一定的焦距（常取700或800mm）；3．一定的胶片类型；4．一定的增感方式（屏型及前后屏厚度）；5．所使用的冲洗条件（显影配方、温度、时间）；6．基准黑度（通常取2.0）。
X射线曝光曲线的制作曝光曲线的制作意义：射线探伤是无损检测主要常规检验方法之一，在管道焊接施工检验中占有重要地位。
而对于射线检验中应用最多的x射线检验来说，曝光曲线的应用对于检验人员正确选择曝光参数、有效控制透照底片质量有着重要的理论和实践意义。
简易制作步骤：1.将厚度适当的阶梯试块放在装有胶片的暗盒上，在阶梯试块的不同厚度的阶梯上，放上与阶梯厚度相同的铅字标记。
且将射线中心束指示线垂直对准阶梯试块的中心部位。
2.选择固定的焦距，使其在固定的管电流和管电压下，选择几个不同的曝光，每次增加30秒一组，得出几个不同曝光量的胶片。
由此找出曝光时间和厚度的关系。
3.选择固定的焦距，使其在固定的管电流和曝光时间下，选择几个不同的管电压进行曝光，每次升高10KV，得出一组不同管电压的胶片，由此找出管电压和厚度的关系。
4.将上述所摄胶片，在严格控制的同一条件下进行暗室处理（机洗）。
由此得出一系列光学密度呈阶梯变化的黑度片（底片）。
5.黑度测定：用精度较高的黑度计测出底片上的个阶梯黑度值，确定符合像质指数值而黑度为2.0的阶梯厚度，将数值填入表一和表二中，如底片上找到正好符合黑度2.0的阶梯厚度，也可根据相邻阶梯的黑度，用插入法确定适用的相应厚度。
6.在适当的座标纸上，画出纵座标（管电压或曝光量）和横座标（厚度）的刻度，然后按表一和表二的数据绘出相应的如图一和图二的曝光曲线。
在曲线图中应同时注明其他有关条件。
7.已完成的曝光曲线，在实际透照中，由于某些条件的变化，如焦距、胶片类型改变，射线管更换或老化必须进行校准修正。
表一.以曝光时间为参数的曝光试验记录0:片号图一.以曝光时间为参数的曝光曲线图二.以管电压为参数的曝光曲线四川佳诚油气管道质量检测有限公司铁大线安全改造工程（鞍山-大连段）项目部。
曝光曲线制作方法一、准备工作a)射线机机型——300KV周向机、300KV定向机、250KV定向机、200KV定向机。
b)胶片种类——天津Ⅲ型、AGFA C4，尺寸360×80mm。
c)增感屏——Pb前屏0.03mm后屏0.03mm。
d)焦距——700mm。
e)像质计——在试块靠近源侧表面上的不同厚度区域分别放置相应的像质计，10/16（用于AB级5mm~30mm，B级5mm~40mm）、6/12（用于AB级30mm~40mm）。
f)阶梯试块——20#钢厚度5~40mm。
g)背防护铅板——应不小于胶片面积，厚度不小于1mm。
h)边缘防护铅板——遮挡胶片多出试块的部分，防止边蚀散射，厚度不小于1mm。
i)冲洗条件——手工冲洗，显影温度20±2℃，显影时间5min，定影温度20±4℃，定影时间10min，流水清洗20min，自然干燥。
j)测定黑度——用光学密度计测量试块相同厚度区域的中心位置，不少于3点，取平均值。
测量之前，密度计应校零，环境应避光。
k)判断像质计灵敏度——在评片灯上找出可识别的像质计最细丝编号，并记录。
二、曝光参数a)曝光量与透照厚度、胶片类型的搭配关系。
三、制作方法a)一般情况下，管电压以20KV为递增选择电压值，比如起始电压为170KV，最高管电压为300KV，那么可以选择170KV、190KV、210KV、230KV、250KV、270KV共六档。
若需使用中间电压值（比如180KV、200KV、220KV、240KV、260KV），其参数可在曝光曲线上用插值法近似求出。
b)观测记录——用密度计测量底片的黑度值，注明透照厚度、曝光量，用观片灯识别最细金属丝的丝号。
在记录表上如实填写以上数据。
c)制作黑度曲线——以底片黑度表为数据源，以透照厚度为横坐标，黑度为纵坐标，做出不同管电压下的D_T曲线。
d)制作曝光曲线——以黑度3.0为准，以透照厚度为横坐标，管电压为纵坐标，做出不同曝光量下的E_T曲线。
射线探伤机曝光曲线制做（实验一）&平板焊缝射线照像探伤工艺及底片暗室处理（实验二）一、实验目的与任务1、培养学生的实际工作能力；2、掌握常用曝光曲线的制作方法及平板焊缝常规的射线照像探伤工艺；3、掌握曝光后底片的暗室处理技术；二、实验设备与器材1、YX一2505射线机2、阶梯透度计3、黑度计一台(精度优于±0.05D)；4、暗袋、胶片、增感屏、铅字和像质计等；5、铅衬板、垫块和直尺等；6、暗室及显、定影所需器具三、实验原理简介曝光曲线是射线检测过程中确定探伤工艺的重要工具。
已经制成的曝光曲线应当经校准才能保持其可用性。
曝光曲线分类：1、曝光量——厚度型曝光曲线由I=I0e-μd可知LogI0t=μd ＋C 在电压不变的情况下，d与LogI0t呈直线关系，对数坐标纸上是一条直线。
2、电压——厚度型曝光曲线电压与厚度之间一条曲线。
曲线的曲率不大，在某些区域内可以近似地看作直线。
射线是一种透射能力很强的不可见电磁波，它在透射物体时遵从I=I0e-μd的衰减规律。
当被检部位中有不同物质存在时则其值不同；而被检部位厚度d有差别时，则胶片相对应部位的曝光量有所不同，被曝光的胶片经过暗室处理，再通过观察分析底片上影像的状态，来判定被检工件内部的损伤程度。
分布在胶片表面上的溴化银粒子，经过不同数量的透射线感光，再经过显影和定影处理，底片上就能清晰、真实地反映出被检工件的内部情况。
四、实验方法与步骤1、实验前的准备1)了解黑度计的使用方法2)分析并掌握如何选择阶梯试块和平板同时透照时的探伤规范3)了解暗袋后铅字B曝光后在胶片中出现的不同原因及含义4)了解透照过程铅字号的含义5)了解射线探伤机的指向机构的含义2、实验过程与步骤1)给警戒灯2)训机3)根据实验要求切片与装片（注意增感屏、暗袋、暗袋帽的放置方法），同时要切装一张同型胶片，该胶片在实验前要进行暗室处理，检查胶片的可用性。
4)根据射线探伤机上铭牌的曝光曲线，以及需要探伤的试件选择相应的探伤规范5)使用射线探伤机的指向机构来辅助定位。
曝光曲线的制作及应用曝光曲线是表示工件（材质、厚度）与工艺规范（管电压、管电流、曝光时间、焦距、暗室处理条件等）之间相关性的曲线图示。
但通常只选择工件厚度、管电压和曝光量作为可变参数，其他条件必须相对固定。
曝光曲线必须通过试验制作，且每台X射线机的曝光曲线各不相同，不能通用。
一、曝光曲线的构成和使用条件1.曝光曲线的构成横坐标表示工件的厚度，纵坐标用对数刻度表示曝光量，管电压为变化参数，所构成的曲线则称为曝光量-厚度（E-T)曲线；若纵坐标表示管电压、曝光量为变化参数的曲线则称为管电压-厚度（Kv-T)曝光曲线。
图1所示为一般形式的X射线曝光曲线图；图2所示为一种实用的γ射线曝光曲线图。
图1 X射线曝光曲线图a)曝光量-厚度曲线 b)管电压-厚度曲线2.曝光曲线的使用条件任何曝光曲线只适用于一组特定的条件，这些条件包括：(1)所使用的X射线机（相关条件：高压发生线路及施加波形、射源焦点尺寸及固有滤波）。
(2)—定的焦距（常取600〜800 mm)。
(3)—定的胶片类型（通常T3或T2胶片）。
(4)一定的增感方式（屏型及前后屏厚度）。
(5)所使用的冲洗条件（显影配方、温度、时间）。
(6)基准黑度（通常取3.0)。
图3 制作曝光曲线的D-T 曲线a)小曝光量D-T 曲线 b)大曝光量D-T 曲线这类曝光曲线一般只适用于透照厚度均匀的平板工件，而对厚度变化较大的工件如形状 复杂的铸件等，只能作为参考。
二、曝光曲线的制作曝光曲线是在机型、胶片、增感屏、焦距等条件一定的前提下，通过改变曝光参数（固定“kV ”、改变“mA•min”或固定“mA•min”改变“kV ”）透照由不同厚度组成的钢阶梯试块，根据给定冲洗条件洗出的底片所达到的某一基准黑度（如为3.0或2.0)，来求得“kV ” “mA•min”、T 三者之间关系的曲线。
1.绘制D-T 曲线采用较小曝光量、不同管电压拍摄阶梯试块，获得第一组底片。
再采用较大曝光量、不同管电压拍摄阶梯试块，获得第二组底片，用黑度计测定获得透照厚度与对应黑度的两组数据，绘制出D-T 曲线图（见图3)。
