曝光曲线总结

2012年8月第22期科技视界Science &Technology Vision0引言射线探伤是无损检测主要常规检验方法之一,在电力建设焊接施工检验中占有重要地位。

而对于射线检验中应用最多的X 射线检验来说,曝光曲线的应用对于检验人员正确选择曝光参数、有效控制透照底片质量有着重要的理论和实践意义。

当前,在电力建设焊接施工检验中,检验人员实际透照选择曝光参数时,一般对受检部件进行二至三次试拍片以后,才能找出较为合适的曝光数据,这种方法既浪费材料、又降低工效,同时又容易延误探伤时机。

而有了曝光曲线以后,对于不同厚度工件的探伤,检验人员可以方便的从曲线中查得所需参数,然后根据现场实际情况稍加修正,就可直接应用于现场操作,方便而又快捷。

当前,造成检验人员不能应用曝光曲线指导现场施工操作的主要原因,是因为X 射线曝光曲线制作过程较为复杂,大多数检验人员没有制作曲线的实践经历,对它的实际应用也需要有一个掌握和熟练的过程,所以本文着重介绍曝光曲线的制作方法及其应用。

1X 射线曝光曲线的制作1.1定义X 射线曝光曲线是利用作图法来表示的X 射线的穿透厚度、管电压、曝光量以及胶片之间关系的曲线。

1.2X 射线曝光曲线的基本形式对同一台X 射线机来说,如果保持透照方式、暗室处理条件、胶片类型、增感方式以及观片条件等因素不变,只以工件厚度、管电压和曝光量为可变参数,则不同焦距、不同底片黑度时的曝光曲线的基本形状是一样的。

对X 射线来说,当前常用的曝光曲线主要形式如图1(a)所示。

它是在固定透照焦距和底片黑度的前提下,以横坐标表示穿透厚度、以纵坐标表示管电压,以曝光量为参数所得出的一组直线线簇。

另外,在绘制此种曲线时,还必须绘制如图1(b)所示的一组预备曲线,此种曲线曝光量取固定值,以穿透厚度为横坐标,以底片黑度为纵坐标,以管电压作曝光参数;此种曲线在实际探伤中应用也相当广泛。

(a )(b )图1曝光曲线的基本形状1.3制作原理射线穿过物质时,强度的衰减主要取决于物质的种类及厚度。

风光党必学！后期调曝光的基础：曲线工具常有人说，直方图是摄影师的X 光片，因为它能帮助摄影师直观地、精确地判断照片的曝光情况；那么，曲线工具，就可以称得上是摄影师的“ 手术刀” 了，它可以帮助摄影师快速完成对照片曝光的调整。

曲线工具在哪儿？曲线工具是什么，怎么用？本文将从曲线工具的位置、参数设置等基本操作出发，结合实例为您讲解曲线工具的正确使用方式。

曲线工具在哪儿？曲线面板在 Lightroom 和 Adobe Camera Raw 工具中，都是紧接着基本面板的第二个面板，足以体现其重要性。

而在 Photoshop 中，点击上方面板“图像——调整——曲线”，就可以打开曲线工具，对当前图层进行调整。

曲线工具是什么曲线也分为几种，其中和后期调明暗最相关的是 RGB 通道曲线。

它由红（R）绿（G）蓝（B）三个通道的曲线叠加而成，可以近似理解为亮度曲线。

打开一张图片的曲线界面，你会看到一个坐标轴。

其中，横轴代表原图的亮度，从左到右分别是从黑（0）到白（255），曲线背景中的直方图则代表相应亮度像素的多少；而纵轴代表了调整后的亮度数值。

所以，在进行调整之前，初始的曲线状态就是一条对角线——横轴与纵轴相等。

比如说，在图中随便取一个点，可以看到它的输入值（原图亮度）和输出值（调整后亮度）都是 193。

如果把这个点往上移动，可以看到这个点的输出值变成了232，也就是说，原图中亮度为 193 的点，都被提亮变成了 232。

但是，通过实际操作你就可以看到，改变亮度的点并不光是横轴193 的点，旁边的点也会一起随之变化，只是变化幅度较小。

正是因为这一特性，曲线调整的图片，亮度改变得往往比较平滑、自然。

除此之外，你还可以通过在曲线的特定位置上添加控制点（锚点），把这个点的亮度被固定下来，而只改变其它点的亮度分布。

通过手动拉拽和设定控制点，你可以自由改变曲线形态，创造我们想要的影调效果。

接下来要讲解的是一些基本的曲线形态，让大家进一步地了解曲线的意义和用法。

曝光曲线的制作及应用在实际工作中，通常根据工件的材质与厚度来选取射线能量，曝光量以及焦距等工艺参数，上述参数一般是通过查曝光曲线来确定的。

曝光曲线是表示工件（材质、厚度）与工艺规范（管电压、管电流、曝光时间，焦距、暗室处理条件等）之间相关性的曲线图示。

但通常只选择工件厚度、管电压和曝光量作为可变参数，其他条件必须相对固定。

曝光曲线必须通过试验制作，且每台X射线机的曝光曲线各不相同，不能通用，因为即使管电压、管电流相同，如果不是同一台X射线机，其线质和照射率是不同的。

原因是：（1）加在X射线管两端的电压波形不同（半波整流、全波整流、倍压整流及直流恒压等），会影响管内电子飞向阳极的速度和数量。

（2）X射线管本身的结构、材质不同，会影响射线从窗口出射时的固有吸收；（3）管电压和管电流的测定有误差。

此外，即使是同一台X射线机，随着使用时间的增加，管子的灯丝和靶也可能老化，从而引起射线照射率的变化。

因此，每台X射线机都应有曝光曲线，作为日常透照控制线质和照射率，即控制能量和曝光量的依据，并且在实际使用中还要根据具体情况作适当修正。

对每台在用射线设备均应做出经常检测材料的曝光曲线，依据曝光曲线确定曝光参数。

制作曝光曲线所采用的胶片、增感屏、焦距、射线能量等条件以及底片应达到的灵敏度、黑度等参数均应符合规定。

对使用中的曝光曲线，每年至少应校验一次。

射线设备更换重要部件或经较大修理后应及时对曝光曲线进行校验或重新制作。

4.4.1曝光曲线的构成和使用条件横座标表示工件的厚度，纵座标表示管电压、曝光量为变化参数的曲线称为厚度——管电压（T—KV）曝光曲线；若纵座标用对数刻度表示曝光量，管电压为变化参数，所构成的曲线则称为厚度——曝光量（T—E）曲线。

几种典型的曝光曲线图例见图4-7～4-10。

图4-8 曝光曲线图例图4-9 曝光曲线图例图4-10 曝光曲线图例（3）：γ射线源，任何曝光曲线只适用于一组特定的条件、这些条件包括：1．所使用的X射线机（相关条件、高压发生线路及施加波形、射源焦点尺寸及固有滤波）；2．一定的焦距（常取700或800mm）；3．一定的胶片类型；4．一定的增感方式（屏型及前后屏厚度）；5．所使用的冲洗条件（显影配方、温度、时间）；6．基准黑度（通常取2.0）。

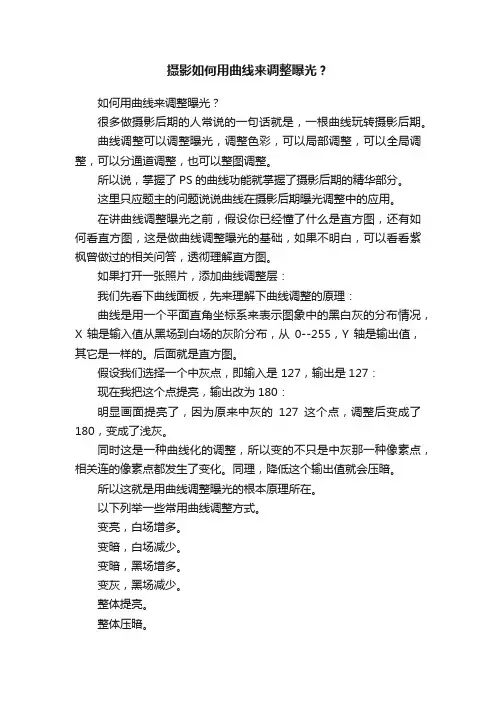

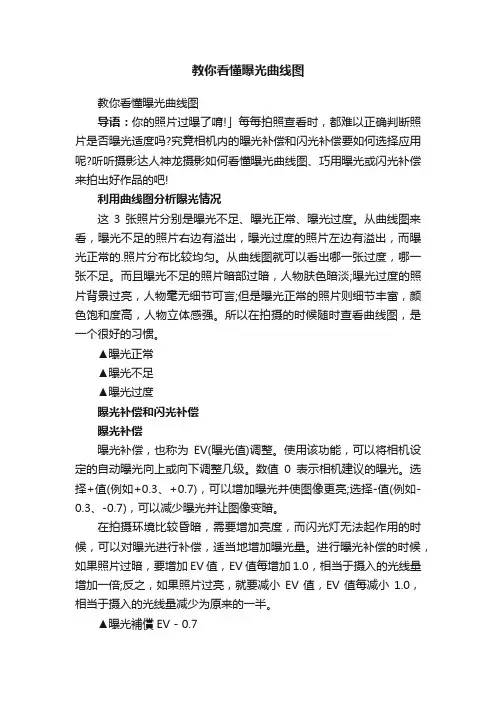

摄影如何用曲线来调整曝光？
如何用曲线来调整曝光？
很多做摄影后期的人常说的一句话就是，一根曲线玩转摄影后期。

曲线调整可以调整曝光，调整色彩，可以局部调整，可以全局调整，可以分通道调整，也可以整图调整。

所以说，掌握了PS的曲线功能就掌握了摄影后期的精华部分。

这里只应题主的问题说说曲线在摄影后期曝光调整中的应用。

在讲曲线调整曝光之前，假设你已经懂了什么是直方图，还有如何看直方图，这是做曲线调整曝光的基础，如果不明白，可以看看紫枫曾做过的相关问答，透彻理解直方图。

如果打开一张照片，添加曲线调整层：
我们先看下曲线面板，先来理解下曲线调整的原理：
曲线是用一个平面直角坐标系来表示图象中的黑白灰的分布情况，X轴是输入值从黑场到白场的灰阶分布，从0--255，Y轴是输出值，其它是一样的。

后面就是直方图。

假设我们选择一个中灰点，即输入是 127，输出是127：
现在我把这个点提亮，输出改为180：
明显画面提亮了，因为原来中灰的127这个点，调整后变成了180，变成了浅灰。

同时这是一种曲线化的调整，所以变的不只是中灰那一种像素点，相关连的像素点都发生了变化。

同理，降低这个输出值就会压暗。

所以这就是用曲线调整曝光的根本原理所在。

以下列举一些常用曲线调整方式。

变亮，白场增多。

变暗，白场减少。

变暗，黑场增多。

变灰，黑场减少。

整体提亮。

整体压暗。

增加对比度。

降低对比度。

压高光：
提暗部：
以上列举只是最常用的一些方法，只要懂得原理，曲线应用就可以随心所欲了。

曝光曲线制作方法一、准备工作a)射线机机型——300KV周向机、300KV定向机、250KV定向机、200KV定向机。

b)胶片种类——天津Ⅲ型、AGFA C4，尺寸360×80mm。

c)增感屏——Pb前屏0.03mm后屏0.03mm。

d)焦距——700mm。

e)像质计——在试块靠近源侧表面上的不同厚度区域分别放置相应的像质计，10/16（用于AB级5mm~30mm，B级5mm~40mm）、6/12（用于AB级30mm~40mm）。

f)阶梯试块——20#钢厚度5~40mm。

g)背防护铅板——应不小于胶片面积，厚度不小于1mm。

h)边缘防护铅板——遮挡胶片多出试块的部分，防止边蚀散射，厚度不小于1mm。

i)冲洗条件——手工冲洗，显影温度20±2℃，显影时间5min，定影温度20±4℃，定影时间10min，流水清洗20min，自然干燥。

j)测定黑度——用光学密度计测量试块相同厚度区域的中心位置，不少于3点，取平均值。

测量之前，密度计应校零，环境应避光。

k)判断像质计灵敏度——在评片灯上找出可识别的像质计最细丝编号，并记录。

二、曝光参数a)曝光量与透照厚度、胶片类型的搭配关系。

三、制作方法a)一般情况下，管电压以20KV为递增选择电压值，比如起始电压为170KV，最高管电压为300KV，那么可以选择170KV、190KV、210KV、230KV、250KV、270KV共六档。

若需使用中间电压值（比如180KV、200KV、220KV、240KV、260KV），其参数可在曝光曲线上用插值法近似求出。

b)观测记录——用密度计测量底片的黑度值，注明透照厚度、曝光量，用观片灯识别最细金属丝的丝号。

在记录表上如实填写以上数据。

c)制作黑度曲线——以底片黑度表为数据源，以透照厚度为横坐标，黑度为纵坐标，做出不同管电压下的D_T曲线。

d)制作曝光曲线——以黑度3.0为准，以透照厚度为横坐标，管电压为纵坐标，做出不同曝光量下的E_T曲线。

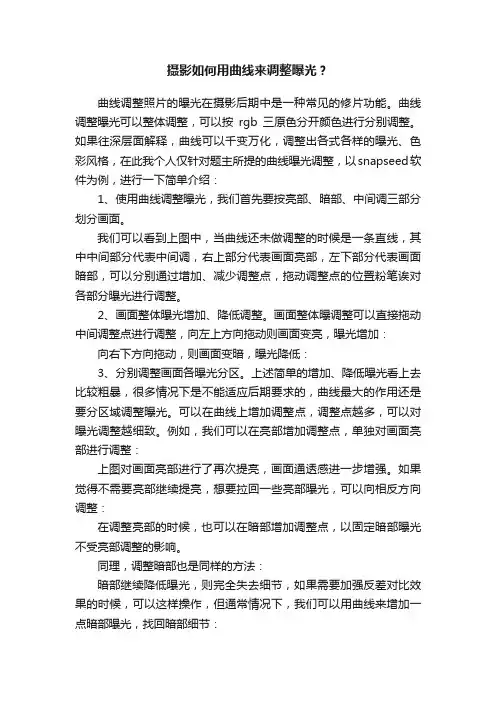

摄影如何用曲线来调整曝光？曲线调整照片的曝光在摄影后期中是一种常见的修片功能。

曲线调整曝光可以整体调整，可以按rgb三原色分开颜色进行分别调整。

如果往深层面解释，曲线可以千变万化，调整出各式各样的曝光、色彩风格，在此我个人仅针对题主所提的曲线曝光调整，以snapseed软件为例，进行一下简单介绍：1、使用曲线调整曝光，我们首先要按亮部、暗部、中间调三部分划分画面。

我们可以看到上图中，当曲线还未做调整的时候是一条直线，其中中间部分代表中间调，右上部分代表画面亮部，左下部分代表画面暗部，可以分别通过增加、减少调整点，拖动调整点的位置粉笔诶对各部分曝光进行调整。

2、画面整体曝光增加、降低调整。

画面整体曝调整可以直接拖动中间调整点进行调整，向左上方向拖动则画面变亮，曝光增加：向右下方向拖动，则画面变暗，曝光降低：3、分别调整画面各曝光分区。

上述简单的增加、降低曝光看上去比较粗暴，很多情况下是不能适应后期要求的，曲线最大的作用还是要分区域调整曝光。

可以在曲线上增加调整点，调整点越多，可以对曝光调整越细致。

例如，我们可以在亮部增加调整点，单独对画面亮部进行调整：上图对画面亮部进行了再次提亮，画面通透感进一步增强。

如果觉得不需要亮部继续提亮，想要拉回一些亮部曝光，可以向相反方向调整：在调整亮部的时候，也可以在暗部增加调整点，以固定暗部曝光不受亮部调整的影响。

同理，调整暗部也是同样的方法：暗部继续降低曝光，则完全失去细节，如果需要加强反差对比效果的时候，可以这样操作，但通常情况下，我们可以用曲线来增加一点暗部曝光，找回暗部细节：4、曲线有一些相对固定的调整模式。

这些曲线样式相对固定，可以在微调基础上调整出想要的曝光模式。

例如，想要高反差，高对比的画面曝光风格，可以使用s型曲线：如果想要类似胶片风格的照片风格，可以使用如下这种对勾型曲线：总之，曲线如果深入学习，并非是几句话说得清楚的，上述回答只是简单介绍了一下曲线的基本使用方法，希望对题主有一定参考价值。
