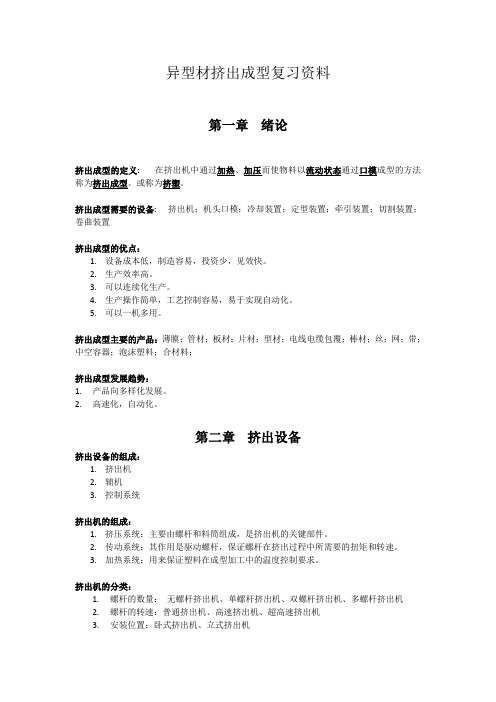

异型材挤出成型复习资料第一章绪论挤出成型的定义:在挤出机中通过加热、加压而使物料以流动状态通过口模成型的方法称为挤出成型。
或称为挤塑。
挤出成型需要的设备:挤出机；机头口模；冷却装置；定型装置；牵引装置；切割装置；卷曲装置挤出成型的优点：1.设备成本低，制造容易，投资少，见效快。
2.生产效率高。
3.可以连续化生产。
4.生产操作简单，工艺控制容易，易于实现自动化。
5.可以一机多用。
挤出成型主要的产品：薄膜；管材；板材；片材；型材；电线电缆包覆；棒材；丝；网；带；中空容器；泡沫塑料；合材料；挤出成型发展趋势：1.产品向多样化发展。
2.高速化，自动化。
第二章挤出设备挤出设备的组成：1.挤出机2.辅机3.控制系统挤出机的组成：1.挤压系统：主要由螺杆和料筒组成，是挤出机的关键部件。
2.传动系统：其作用是驱动螺杆，保证螺杆在挤出过程中所需要的扭矩和转速。
3.加热系统：用来保证塑料在成型加工中的温度控制要求。
挤出机的分类：1.螺杆的数量：无螺杆挤出机、单螺杆挤出机、双螺杆挤出机、多螺杆挤出机2.螺杆的转速：普通挤出机、高速挤出机、超高速挤出机3.安装位置：卧式挤出机、立式挤出机4.装配结构：整体式挤出机、分开式挤出机5.排气结构：排气式挤出机、非排气式挤出机螺杆技术参数：1.螺杆直径(D) 是指螺杆外径,单位mm2.螺杆长径比(L/D) L为螺杆的工作部分(有效部分)长度(工艺上将L定义为加料口中心线到螺纹末端的长度)3.压缩比：螺杆加料段第一个螺槽容积与均化段最后一个螺槽容积之比。
4.螺杆转速范围5.螺槽深度：6.螺槽螺距：7.螺纹升角：8.螺纹头数：9.螺楞宽度：10.螺杆外径与机筒内壁的间隙。
螺杆各段的作用：1.加料段：对塑料进行预热、压实和输送。
2.熔融段：使塑料进一步压实和塑化使包围在塑料内的空气压回到加料口处排出，并改善塑料的热传导性能，。
3.均化段：塑料进入均化段后进一步塑化和均匀化，并使之定量、定压、定温地从机头挤出。
异型材成型工艺异型材挤出成型复习资料第一章绪论挤出成型的定义:在挤出机中通过加热、加压而使物料以流动状态通过口模成型的方法称为挤出成型。
或称为挤塑。
挤出成型需要的设备:挤出机；机头口模；冷却装置；定型装置；牵引装置；切割装置；卷曲装置挤出成型的优点：1.设备成本低，制造容易，投资少，见效快。
2.生产效率高。
3.可以连续化生产。
4.生产操作简单，工艺控制容易，易于实现自动化。
5.可以一机多用。
挤出成型主要的产品：薄膜；管材；板材；片材；型材；电线电缆包覆；棒材；丝；网；带；中空容器；泡沫塑料；合材料；挤出成型发展趋势：1.产品向多样化发展。
2.高速化，自动化。
第二章挤出设备挤出设备的组成：1.挤出机2.辅机3.控制系统挤出机的组成：1.挤压系统：主要由螺杆和料筒组成，是挤出机的关键部件。
2.传动系统：其作用是驱动螺杆，保证螺杆在挤出过程中所需要的扭矩和转速。
3.加热系统：用来保证塑料在成型加工中的温度控制要求。
挤出机的分类：1.螺杆的数量：无螺杆挤出机、单螺杆挤出机、双螺杆挤出机、多螺杆挤出机2.螺杆的转速：普通挤出机、高速挤出机、超高速挤出机3.安装位置：卧式挤出机、立式挤出机4.装配结构：整体式挤出机、分开式挤出机5.排气结构：排气式挤出机、非排气式挤出机螺杆技术参数：1.螺杆直径(D) 是指螺杆外径,单位mm2.螺杆长径比(L/D) L为螺杆的工作部分(有效部分)长度(工艺上将L定义为加料口中心线到螺纹末端的长度)3.压缩比：螺杆加料段第一个螺槽容积与均化段最后一个螺槽容积之比。
4.螺杆转速范围5.螺槽深度：6.螺槽螺距：7.螺纹升角：8.螺纹头数：9.螺楞宽度：10.螺杆外径与机筒内壁的间隙。
螺杆各段的作用：1.加料段：对塑料进行预热、压实和输送。
2.熔融段：使塑料进一步压实和塑化使包围在塑料内的空气压回到加料口处排出，并改善塑料的热传导性能，。
3.均化段：塑料进入均化段后进一步塑化和均匀化，并使之定量、定压、定温地从机头挤出。
低发泡硬P V C异型材挤出技术简介(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--低发泡硬PVC异型材挤出技术简介硬PVC低发泡门窗异型材挤出是20世纪70年代在国外发展起来的新型技术，近年在世界各地迅速发展，这类产品主要有以下优点：1、节省原材料消耗，生产费用及制品体积价格比低，符合当前全球范围内对能源保护的意识；2、在同等长度和重量的情况下，发泡制品因横截面增大而刚性提高；3、制品内残余的内应力很小，产品尺寸稳定性好；4、隔音，保温性能优良。
硬PVC低发泡材料通常采用自由发泡，结皮控制发泡或共挤出发泡三种工艺之一进行生产，门窗异型材一般采用结皮控制发泡工艺，此种工艺是指，采用一个特殊的，内有型芯的口模，使塑化的料束分流，当料束被送入口模前的有冷却装置的定型套中时，其表面冷却形成皮层，发泡在内部进行，通过控制冷却温度和强度，可以获得皮层厚度在～毫米，制品壁厚大于6毫米的制品。
这种采用一步法生产而成的形状复杂的型材制品，具有密度低，硬度高和表面光滑的特点。
与非发泡制品相比，发泡异型材的挤出对配方、设备、工艺的要求更为严格，发泡挤出的关键就是使发泡剂的分解、成核、气泡的长大及固定等系列过程和PVC树脂的熔融塑化及面型过程相适应。
其原料配方、成型工艺和设备模具与非发泡制品均存在很多相同点和不同处。
一、原料配方1、PVC树脂：生产发泡制品的主要原料是悬浮法疏松型PVC树脂，其特点是吸收添加剂快、易塑化、热稳定性好，易获得泡孔结构均匀，表面平整的制品，一般宜选用K值62～65的树脂。
2、发泡剂及其它促进剂：PVC常用的发泡剂是偶氮二甲酰胺(AC)，其发气量大，分解时放出的气体和分解残渣无毒、无害，与PVC树脂相容性、分散性均好，纯AC的分解温度较高，为保证发泡剂的分解温度介于PVC树脂的塑化温度和降解温度之间，使用时必须加入一些稳定剂做发泡促进剂，别外为了获得致密又均匀的泡孔，成核剂是必不可少的。
硬PVC门窗异型材挤出成型工艺一、生产工艺流程硬PVC门窗异型材的生产工艺路线主要有单螺杆挤出成型工艺和双螺杆挤出成型工艺两种，而两种工艺挤出用的原料都是前道工序按一定配方配好的混合粉料。
目前，硬PVC 门窗异型材的挤出大多采用锥形螺杆挤出生产线。
(一)单螺杆挤出成型单螺杆挤出成型工艺特别适用于小批量、小规格异型材的生产。
其工艺流程如下：混合粉料→单螺杆挤出造粒→单螺杆挤出成型→定型→牵引→切割→翻转台→成品(二)双螺杆挤出成型双螺杆挤出成型工艺可用粉料直接成型，生产能力大，特别适用于大批量常规型材和大规格异型材的生产。
其工艺流程如下：混合粉料→双螺杆挤出成型→定型→牵引→切割→翻转台→成品二、双螺杆挤出机挤出硬PVC门窗异型材工艺控制要点硬PVC门窗异型材的挤出过程可简述如下：改性PVC混合料在机筒内经过螺杆混炼，在内磨擦热和电加热的作用下，物料逐渐变成熔融粘流态，物料在旋转螺杆的流动下向机头方向螺旋运动。
进入机头模具后，在高温、高压下经过机头模具型腔进行分流压缩成型，挤出近似制品断面的型坯，再经过定型模具对型坯真空冷却定型，达到制品设计要求。
成型温度、定型冷却、螺杆转速、牵引速度、加料速度等都是影响异型材制品质量的重要因素，现分述如下：(一)温度控制PVC混合粉料进入挤出机后,要完成压实、输送、熔融、均化以及在较低温度下挤出。
为获得高质量、高产量型材，各段的温度需反复调节、准确控制，使物料在挤出成型过程中，始终在熔融温度与分解温度区间进行。
要正确设定温度，则需充分考虑和指导物料成型温度的相关因素。
1影响物料加工温度的因素1)配方及原料质量对加工温度影响最大的是配方，不同原料组成的混合物料其塑化温度不同。
配方确定后，加工温度也就基本确定了，只需视产品质量作小范围的调节；同一配方不同厂家生产的原料，挤出成型温度往往也有差异，只有通过生产实践,依据塑料型坯的质量，适时调整设定温度。
2)挤出速度在正常生产工艺条件下，提高挤出速度会使物料磨擦生热，所以应适当降低加热温度。
