BMF过滤器基础知识

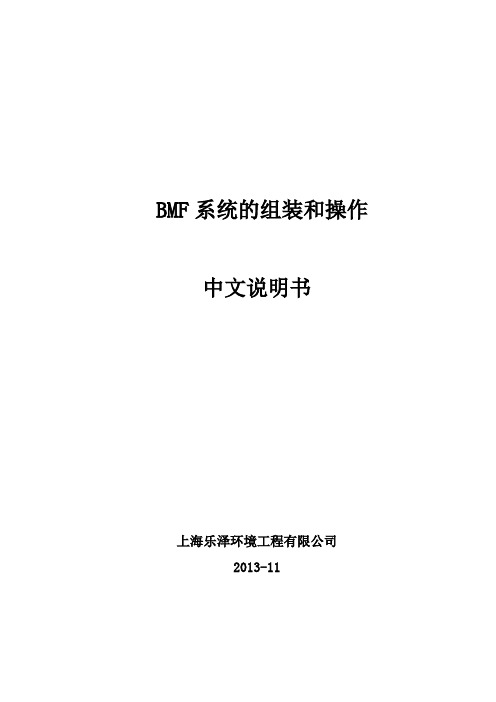

BMF系统的组装和操作中文说明书上海乐泽环境工程有限公司2013-11目录一．BMF系统的组装 (2)二．装填砂子 (5)三．开始运行 (6)四．BMF过滤系统的运行描述 (6)五．BMF过滤系统的维护及保养 (7)六．故障检查与排除 (8)一．BMF系统的组装1. 安装地面的检查：地面要求平整，平整度要求小于0.5cm/m2；水泥地面要求承重大于4t/m2。

不同的设备的地面承重要求，请参考设备的基础图。

2. 排列BMF单元：将BMF单元按照图纸排列，对于一组的单元，要求进口在同一方向。

3. 连接快速接头：BMF过滤系统的连接都是通过快速接头或法兰实现的。

快速接头在保持连接密封的同时可以提供一定的柔性。

安装请参照以下次序：3.1 将卡箍拿开，将卡箍内部的密封圈套在连接件的一边。

3.2 将需要连接件的两边平口对齐，然后将密封圈移到可以将两连接件对齐平口的中央，并确认已将对齐的平口缝隙完全罩住；罩上卡箍，旋紧螺栓，连接完成。

按照同样的方式紧固所有卡箍。

3.3 若设备为法兰连接，请将法兰垫片放入两片法兰间，用适当的螺栓进行连接。

4. 安装阀门：BMF过滤单元采用 4x4x4 英寸气动隔膜三通阀门或蝶阀，BMF过滤器的接口连接方式详见表1.。

这些阀门是安装在BMF的进水口和出水口，安装时请参照系统的安装图。

注意：安装气动隔膜三通阀时，阀门的最短端与BMF连接，阀体上的箭头朝向BMF。

若有不同安装方式，详见安装图纸或联系上海乐泽。

表1.BMF过滤器装管口表5. 安装总管：按照图纸安装好总管，注意总管的开口方向。

5.1 其中：进水总管有四个螺纹接口，顶部2寸或1寸的内螺纹接口用于安装排气阀；1寸或3/4寸内螺纹接口用于连接控制水（系统用压缩空气则不需要）；1/2寸外螺纹接口是用于安装压力表；1/4寸内螺纹接口用于安装高压采样点HIGH。

对于管道为系统进水支管，采样在系统进水总管上时，此接口无。

5.2 出水总管有三个螺纹接口，2寸或1寸的内螺纹接口装一个手动阀用于排空。

水处理中保安过滤器选择及使用方法描述保安过滤器又称为精密过滤器，其材质有塑料，不锈钢。

有10寸和20寸、30寸、40寸，根据流量的不同选择不同的过滤器。

一、型号的选择：1、滤芯的用途很广泛，滤芯品种、规格是较多的，选择型号是很重要的。

过滤中根据用途分，有过滤液体和气体两种，规格大小一般以10英寸为一支可以有5英寸、10英寸、20英寸、30英寸、40英寸，工作压力一般在0.1MPa—0.4 MPa流量，由于你选择的孔径不同，流量也不同，如0.2µm-0.45µm过滤清水标准约在300-500KG，如果你要每小时过滤量要大，可以用多芯和20英寸、30英寸、40英寸。

假如你要过滤5吨、小时无菌水，则可以选用0.2µm，7芯、30英寸滤器在选用中请选用稍大一点，尤其过滤杂质多，有粘度。

气体的滤器与液体过滤有不同，它的过滤量以每小时多少M气体来计算，一般10英寸滤芯，压力在0.12 MPa，压力在0.01 MPa时，流量为4-6标准立方米、分，在发酵工业上广泛应用。

2、你要过滤质量好，达到你所需要的要求，关键是选择合适的滤芯、选用的孔径要适当，如要除菌则选用0.2µm-0.45µm孔径的滤芯，药用针剂、抗菌素、血制品等要用聚砜滤芯，如果要去除液体中的微粒，微生物和比细菌大一些的粒子、杂质，如白酒、黄酒、葡萄酒、口服液，可选用1-5µm的滤芯，过滤高温气体和发酵消毒气体要选用聚四氟乙烯滤芯，但一般的气体过滤可选用0.2µm的聚丙烯，价格便宜。

3、不锈钢式过滤器，它内部装有不同孔径的滤芯，要达到精滤的目的，要进行组合，前期必须用粗滤设备，生啤用硅藻土，纸板过滤机最后用微孔膜终端过滤。

如有的药厂用板框、砂棒、线绕式后，再用上微孔膜滤芯，这样就能达到终端过滤。

现在，大部分已用粗过滤、聚丙稀3-6µm来代替上述板框、砂棒、线绕式等落后的过滤设备。

过滤器的基础知识洁净的空气重要吗？我们每天大约吃Ikg 的食物；喝2-3kg 的水。

但要呼吸 20-3Okg 的空气！ ！ 空气组成： 其它气体：氦、氖等有惰性气体；水蒸气； So2、NoX 、NH3、TVoC 等有害气体杂质。

大气尘（气溶胶）：火山灰；海盐粒子；灰尘；沙土；花粉；细菌、病毒。

毫米、1立方英尺=28.3升、1立方米=1千升=35.3立方英尺。

大气尘来源：（粉尘、纤维；烟、雾；生物粒子< 花粉、细菌、病毒>）：自然来源：土壤风化；火山喷发；海水喷沫；森林火灾；植物花粉。

人为来源：工厂生产、排放；燃烧；汽车、飞机；核试验。

大气尘粒径分布：粒径小于1 Um 的灰尘占灰尘总数量的 99.9% ;只占灰尘总重量的 30%。

1 Um 有多大？1根头发的直径等于 70 Um ； 1粒花粉约等于 30 Um ； 1粒孢子等于3-10 Um 。

哪些灰尘粒径小于 Ium ？油烟、香烟烟雾、金属尘粒、碳黑、病毒和某些细菌。

为什么有必要安装空气过滤器？例如：额定风量为 100.000m3∕h 的新风空调系统 城市典型含尘浓度 ：0.15mg/m3=0.15*1/1000000kg/m3 连续运行：8760小时/年系统吸入的灰尘： 0.15*1∕1000000*8760*100000=131.4kg∕ 年！ 附加：立方米（m3）、小时（h ）、千克（kg ）、毫克（mg ）。

灰尘过滤器： 过滤机理效应： 扩散效应：小于1um 的灰尘粒子不随气流运动，而是因空气分子的撞击做无规则运动，称为“布朗扩散运动” 如果撞在过滤器纤维空气的比例：氧气占21%;氮气占78%;其它气体占1%。

不同大气尘浓度数量级： 洁净室 北极 海洋上空 乡村 城镇 公路上 香烟烟雾 大气尘：空气动力学直径：0.01-100um （纤维、固态粉尘、 境等级的指标之一。

附加：米（m ）、分米（dm ）、厘米（cm ）、毫米 1个/升 10.000 个 /升 100.000 个 /升 100万个/升 1亿个/升 10亿个/升 1000亿个/升液滴、花粉等 ）；又称“总悬浮尘”；评价室外大气环（mm ）、微米（um ）、纳米（nm ）、1英尺=12英寸=25.4上就被捕获。

空气过滤器知识详解空气过滤器是空调净化系统的核心设备，过滤器对空气形成阻力，随着过滤器积尘的增加，过滤器阻力将随着增大。

当过滤器积尘太多，阻力过高，将使过滤器通过风量降低，或者过滤器局部被穿透，所以，当过滤器阻力增大到某一规定值时，过滤器将报废。

因此，使用过滤器，要掌握合适的使用周期。

在过滤器没有损坏的情况下，一般以阻力判定使用寿命。

过滤器的使用寿命除了取决于其本身的优劣，如：过滤材料、过滤面积、结构设计、初始阻力等，还与空气中的含尘浓度，实际使用风量，终阻力的设定等因素有关。

掌握合适的使用周期，必须了解其阻力的变化情况，首先必须了解如下定义：1. 额定初阻力：在额定风量下，过滤器样本、过滤器特性曲线或过滤器检测报告所提供的初阻力。

2. 设计初阻力：系统设计风量下，过滤器阻力（应由空调系统设计师提供）。

3. 运行初阻力：系统运行之初，过滤器的阻力，如果没有测量压力的仪表，就只能取设计风量下的阻力作为运行初阻力（实际运行的风量不可能完全等于设计风量）；运行中应定期检查过滤器的阻力超出初阻力的情况（每个过滤段都应安装阻力监能将过滤器上的积尘吹散，这种情况下，过滤器阻力不再增高，但过滤效率降到几乎为零，因此要严格控制粗效过滤器的终阻力值！确定终阻力要综合考虑几种因素。

终阻力定的低,使用寿命短,长期更换费用（过滤器费用、人工费用，和废弃处理费用）相应就高，但运行能耗低，因此每种过滤器应该有最经济的终阻力值。

过高阻力会使空调系统风量锐减。

过高的终阻力是不可取的。

顾客关于过滤器使用寿命短的抱怨：主要由三种原因造成a、过滤器的过滤材料面积太小或单位容尘能力太小；b、预过滤器的过滤效率偏低；c、用户对过滤器的使用寿命期望过高。

对于第一种原因:改用过滤面积大的多滤器可以延长使用寿命,在系统最初设计时应该考虑到这点。

较多的工程中,用户要求尽可能的减少空调占用空间,或供应商为了实现最大的利润，采用过滤面积小的便宜过滤器。

过滤器工作原理
过滤器是一种用于过滤物质的设备或系统，它能够从一些不需要的物质中分离出所需的物质。

过滤器工作的基本原理是，通过将混合物传递到过滤器中，使得固体颗粒或液体分子被阻挡在过滤器的孔隙或表面上，而过滤器仅允许所需的物质通过。

过滤器的工作原理可以分为四个步骤。

首先是捕捉或拦截，这是指过滤器将混合物传递到过滤器的孔隙或表面上，使得不需要的物质被捕捉或拦截在过滤器中。

第二步是附着或吸附，这是指过滤器将不需要的物质附着或吸附在其孔隙或表面上，以便将其分离出来。

第三步是分离或过滤，这是指过滤器只允许所需的物质通过其孔隙或表面，而筛选掉不需要的物质。

最后一步是清理或回收，这是指从过滤器中清除或回收所筛选的物质。

过滤器的种类很多，常见的过滤器有机械过滤器、沉淀过滤器、吸附过滤器、纤维过滤器、电子过滤器等。

每种过滤器都有其特定的工作原理和用途。

例如，机械过滤器通常用于分离比较大的物质颗粒，而沉淀过滤器则用于分离液体中的悬浮物质。

总之，过滤器是一种广泛应用于化学、生物学、医药、环境等领域的设备或系统，它通过不同的工作原理帮助人们分离出所需的物质，从而实现相关应用的目的。

- 1 -。

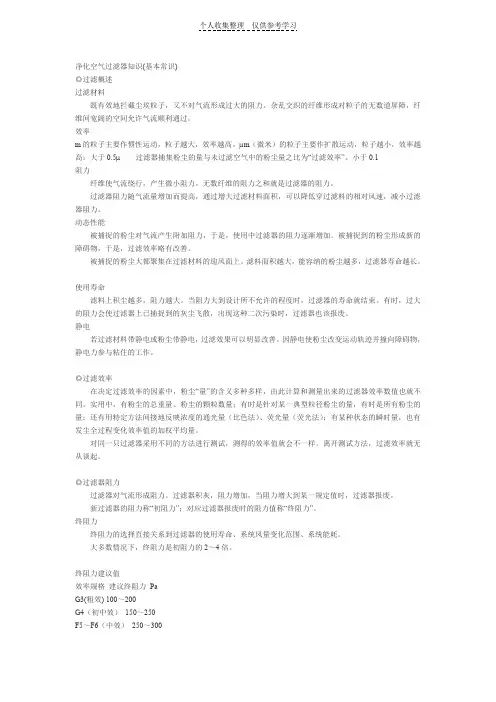

净化空气过滤器知识(基本常识)◎过滤概述过滤材料既有效地拦截尘埃粒子，又不对气流形成过大的阻力。

杂乱交织的纤维形成对粒子的无数道屏障，纤维间宽阔的空间允许气流顺利通过。

效率m的粒子主要作惯性运动，粒子越大，效率越高。

μm（微米）的粒子主要作扩散运动，粒子越小，效率越高；大于0.5μ过滤器捕集粉尘的量与未过滤空气中的粉尘量之比为“过滤效率”。

小于0.1阻力纤维使气流绕行，产生微小阻力。

无数纤维的阻力之和就是过滤器的阻力。

过滤器阻力随气流量增加而提高，通过增大过滤材料面积，可以降低穿过滤料的相对风速，减小过滤器阻力。

动态性能被捕捉的粉尘对气流产生附加阻力，于是，使用中过滤器的阻力逐渐增加。

被捕捉到的粉尘形成新的障碍物，于是，过滤效率略有改善。

被捕捉的粉尘大都聚集在过滤材料的迎风面上。

滤料面积越大，能容纳的粉尘越多，过滤器寿命越长。

使用寿命滤料上积尘越多，阻力越大。

当阻力大到设计所不允许的程度时，过滤器的寿命就结束。

有时，过大的阻力会使过滤器上已捕捉到的灰尘飞散，出现这种二次污染时，过滤器也该报废。

静电若过滤材料带静电或粉尘带静电，过滤效果可以明显改善。

因静电使粉尘改变运动轨迹并撞向障碍物，静电力参与粘住的工作。

◎过滤效率在决定过滤效率的因素中，粉尘“量”的含义多种多样，由此计算和测量出来的过滤器效率数值也就不同。

实用中，有粉尘的总重量、粉尘的颗粒数量；有时是针对某一典型粒径粉尘的量，有时是所有粉尘的量；还有用特定方法间接地反映浓度的通光量（比色法）、荧光量（荧光法）；有某种状态的瞬时量，也有发尘全过程变化效率值的加权平均量。

对同一只过滤器采用不同的方法进行测试，测得的效率值就会不一样。

离开测试方法，过滤效率就无从谈起。

◎过滤器阻力过滤器对气流形成阻力。

过滤器积灰，阻力增加，当阻力增大到某一规定值时，过滤器报废。

新过滤器的阻力称“初阻力”；对应过滤器报废时的阻力值称“终阻力”。

终阻力终阻力的选择直接关系到过滤器的使用寿命、系统风量变化范围、系统能耗。
