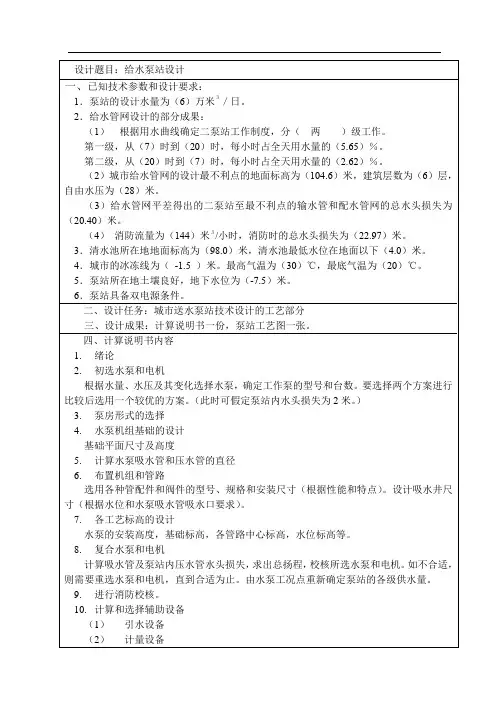

给水泵站设计指导书

“取水泵站设计”任务书与指导书一、设计目的《水泵与水泵站》课程设计是给排水专业的主要实践性教学环节之一，使学生巩固和加深对《水泵与水泵站》的基本理论和基本概念的理解，培养学生查阅资料、运用工具书，理论联系实际、分析问题和解决工程问题的能力，训练泵站计算与设计的基本技能。

二、设计题目某市自来水厂新建水源工程近期设计水量为30000m3/d，远期发展到60000 m3/d，采用固定式取水泵房，水泵机组用两条钢制取水管直接从江中取水。

水源百年一遇最高水位80.69m，常水位标高为74.06m，枯水位标高为71.95m。

自来水厂反应池前配水井的水面标高87.73m，水泵机组取水管长150m，取水泵房到水厂的输水干管全长6000m。

室外地坪标高为82.00m。

试进行泵站工艺设计。

三、设计步骤和方法根据基础资料确定设计流量和扬程，初步选泵和电动机或其他原动机(粗选)，包括选择水泵的型号，工作泵和备用泵的台数。

一般在初步选泵时，可假定泵站内管道中的水头损失为2m左右。

1、水泵选择。

a．总流量和扬程必须满足最高日最高时的要求。

b.实际运行中的流量和扬程并不都是那么高，因此常根据流量、扬程变化选择几台泵来满足调节水量和扬程要求。

应使经常运行的效率较高，以节省电耗损失。

一般选3~4台泵并联，希望利用综合型谱图选择并联水泵及单泵工作都在高效区内。

可选两三种方案进行比较，取其优者。

并尽量使用当地产的水泵，最好用同型号泵。

c．选择备用泵型号和台数。

d．消防事故校核。

将备用泵并联上，来校核流量和扬程是否够用。

若不够用，可增加备用泵台数或另设消防水泵，选泵时要有2~3m富裕水头。

e.在说明书中要进行方案比较，列表说明，方案比较的形式见表1-1。

说明各方案优劣、损失大小、水量及消防等能否满足要求。

经比较确定选用方案，说明其优点或主要选用理由，并考虑城市发展，用水量增大时如何处理。

配套电机，但也要根据当地电网电压来定，尽量使变配电经济，应与电力设计人员配合，对自己切削的叶轮需换电机，水泵厂切削的叶轮已考虑了功率下降而配用的电机。

《水泵及水泵站》课程设计指导书（适用于农业水利工程专业、水利水电工程专业）目录第一章设计目的和基本要求11.1课程设计目的11.2课程设计基本要求1第二章设计任务及安排12.1设计任务及内容12.2设计工作进度安排1第三章设计成果及内容要求13.1课程设计应提交的成果13.2设计报告应包括的内容2第四章灌溉泵站课程设计资料24.1基本情况24.2地质及水文地质24.3气象34.4水源34.5出水池水位34.6电源34.7建材34.8每天开机小时数3第五章灌溉泵站课程设计指导35.1泵站枢纽总体布置35.2泵站设计流量计算45.3泵站设计扬程拟定45.4机组选型55.5管径、管材及阀件选择55.6辅助设备选择55.7水泵工作点及安装高程确定55.8泵房结构型式确定65.9泵房内部布置和尺寸拟定65.10泵房整体稳定分析65.11泵站进出水建筑物设计6参考文献7第一章设计目的和基本要求1.1课程设计目的（1）加深对课程基本概念、理论、方法及课程结构体系的理解和融会贯通，培养综合运用所学课程知识解决实际工程技术问题的能力。

（2）了解和掌握泵站工程设计的基本环节、内容、方法、步骤和要求，受到工程设计方法的初步训练和创新意识的培养。

（3）实现对运算、绘图、查阅资料和手册、使用规范和标准、计算机应用等基本技能的训练和求真务实科学素质的培养。

1.2课程设计基本要求（1）能充分理解和正确应用课程设计指导书中提供的基本资料和数据，能对其做进一步的加工和处理，得到设计所需的基本依据。

（2）能按设计任务和内容全面完成各项计算、分析、论述、设计方案、图表显示、结论报告等。

（3）设计的依据充分、数据可靠、方法正确、方案合理、分析得力、结论明确。

（4）设计报告规范、工整、基本内容表述清楚、层次分明。

（5）设计图纸符合制图标准，设计成果表达齐全、正确。

（6）倡导和鼓励用计算机打印报告和绘制图纸。

第二章设计任务及安排2.1设计任务及内容本课程设计以中小型灌溉泵站的初步设计为题材，进行泵站设计参数的确定、水泵机组选型配套、泵站建筑物设计等内容。

【关键字】设计给水泵站课程设计任务书指导书设计期限：自年月日至年月日学生姓名：指导教师：兰州交通大学流体力学教研室2004年12月任务书一.设计任务徽城地区给水工程一、二级泵站设计。

二.设计资料1.基本情况。

徽城地处华东平原，城区建筑多为三层，最高五层。

为满足城市生活及生产用水需要，拟建徽城地区给水工程。

此工程主要包括取水工程、净水工程及输水工程三个分工程。

一、二级泵站是取水工程和输水工程中的一部分。

徽城地区水资源丰富，有沿河地表水及地下水可利用。

附微城总平面图一张。

2.地质及水文资料。

在拟建一级泵站的河流断面及净水厂的空地布置有钻孔。

由地质柱状图可看出，0～2m深为砂粘土，以下是页岩。

沿河徽城段百年一遇最高水位40.36m，最低水位32.26m,正常水位36.51m。

徽城地下水位多年平均在38.5m左右（系黄海高程）。

3.气象资料。

年平均气温15.6℃，最高气温39.5℃，最低气温－8.6℃，最大冻土深度0.44m。

主导风向，夏季为东南风，冬季为东北风。

4.用水量资料。

该地区最大日用水量近期为万吨/日，远期为万吨/日。

最大日用水量变化情况详见附表。

5.净水厂设计资料。

净水厂布置情况见附图。

净水厂内沉淀池进水口设计水位42.50m，清水池最高水位40.3m，清水池最低水位38.2m.。

清水池容积须本次设计确定。

6.输水管网设计资料。

由于城区距水源较远，管网布置成网前水塔形式，净水厂至水塔输水管道长度为2500m。

其他情况详见总平面图。

根据管网计算结果确定出水塔最高水位为68.3m，水塔最低水位为65.8m。

水塔容积尚须本次设计确定，水塔调节容积建议设计在最高日用水量的5﹪～8﹪。

7.其他资料地震等级：五级；地基承载力2.5Kg/cm2；可保证二级负荷供电。

三.设计要求要求每位同学独立完成泵站设计中初步设计阶段的部分内容，成果包括设计图纸和设计说明书。

要求将设计成果按目录顺序装订成册。

1. 图纸包括以下内容：（1） 枢纽平面布置图（草图，比率1：200）。

《给水排水泵与泵站》课程设计指导书一、设计图纸1、应包括泵房平面布置图和两幅剖面图。

多图可在一张2#图纸上，也可分别放置在多张2# 图纸上。

2、各图纸中，应注明图名及比例尺。

比例尺可根据实际情况以及图纸整体美观要求由个人选定，但应选用常用整数比例尺，并且在图中明确标出。

3、图中除图名和图签外文字一律用仿宋体书写。

图例的表示方法应符合一般规律和标准。

图纸应清楚美观，线条的粗细应主次分明。

关于图纸的其他要求，如图框尺寸，图标及会签栏格式。

剖切线。

指北针及图例等画法。

可参照《给水排水设计手册》第1册的有关规定。

二、设计说明与计算1、基本情况概述根据课程设计任务书中提供的基础资料，叙述二泵站所处地区的基本情况，并阐述二泵站设计的必要性。

2、水量及扬程的确定：采用课程设计任务书中提供的基础资料，以近期水量选择水泵型号，同时以远期水量考虑预留水泵；扬程要考虑留有适当的剩余水头。

3、泵站形式：尽量采用半地下式或地下式，泵轴安装高度低于吸水位，便于采用自灌式吸水。

吸水井可采用分建式或合建式。

采用合建式则必须在平剖面图上反映，若采用分建式，可不在图纸上反映，但必须有相关说明。

4、水泵及电机的选定：（1）根据流量、扬程，从水泵厂家样本或给排水设计手册（11册）中选定水泵型号。

尽量采用单级卧、立式水泵，至少应两用一备。

（2）在满足最大工况要求的条件下，合理利用各水泵的高效段，应尽量减少能量的浪费；水泵的高效段一般在0.85~1.15倍的额定流量之间。

（3）水泵电机选用鼠笼型，参照给排水设计手册（11册）。

（4）如学有余力，可采用多方案比选。

5、水泵机组的布置（1）水泵机组的布置原则：①机组间距不应当妨碍操作和维修的需要，应保证运行安全，装卸、维修和管理方便；②应使管道长度最短、接头配件最少、水头损失最小；③考虑泵站有扩建的余地。

（2）水泵机组的布置形式和要求。

1）布置形式：①纵向单排，即各机组轴线平行单排并列。

适用于小泵房中单级单吸悬臂式离心泵，如IS型泵和单级双吸离心泵。

南华大学给水排水工程专业水泵站课程设计任务书班级：给水排水专业2011班姓名：思然_______学号：20114510118____ 指导教师：黄士元老师____南华大学城市建设学院二O一四年一月水泵站课程设计任务书本课程设计是根据给定的设计资料，设计某城市新建水源工程的取水泵站。

一、设计目的本课程设计的主要目的是把《水泵及水泵站》中所学的理论知识加以系统化，并见诸于实践对象，使知识得到巩固和提高，同时在设计中培养同学合理处理设计资料和独力工作的能力。

二、基本设计资料1．近期设计水量11.5万立方米／日预计远期水量14.5万立方米／日(不包括水厂自用水)2．原水水质符合饮用水卫生规定，河边无冰冻现象，根据河岸地质情况，已决定采用固定式取水泵房，从吸水池中吸水，吸水井采用自流管进水，取水头部到吸水井的水头损失为：1.3米。

3．水源洪水位标高为：44米(1％频率)；枯水位标高为：36米(97％保证率)；常年平均水位标高为：40米。

4．净化场混合井水面标高为: 52米，取水泵房到净化场距离为:1000米。

5．地区气象资料可根据设计需要由当地气象部门提供。

6．水厂为双电源进线。

三、容及要求本设计容包括设计说明书和设计图纸，要求如下：1．设计说明书(约8～10页)(1) 总述；(2) 设计流量及扬程的计算；(3) 水泵机组的选择(附水泵工况曲线)；(4) 机组及管路的布置；(5) 泵站管路的水力计算；(6) 泵站辅助设备选择及泵站总平面布置草图。

2．设计图纸根据计算说明书成果及泵站布置草图，采用1#图纸按工艺扩初设计要求，正式绘制泵站的总平面图及两个剖面图(比例1：50—1：100)。

同时图中应标注各主要设备、管路配件及辅助设备的位置、尺寸、标高等。

泵站的建筑部分可参照实际泵房按比例示意性地表示，在图纸上应列出泵站中主要设备及管材配件的明细表。

目录一概述··1二设计流量的确定和设计扬程估算··1三初选水泵和电机··2四机组基础尺寸的确定··8五吸水管路与压水管路计算··9六机组与管道布置··10七吸水管路和压水管路中水头损失的计算··12 八水泵安装高度的确定和泵房筒体高度计算··15 九附属设备的选择··15十泵房建筑高度及平面尺寸的确定··16十一参考文献··17附泵站平面图和剖面图（1:100）一概述取水泵站也称一级泵站，由水源取水输水至水厂或用户。

供水泵站课程设计书一、教学目标本课程的教学目标是使学生掌握供水泵站的基本原理、结构和运行方式，培养学生分析和解决供水泵站相关问题的能力。

具体目标如下：1.知识目标：（1）了解供水泵站的作用和分类；（2）掌握供水泵站的主要组成部分及其功能；（3）理解供水泵站的运行原理和运行参数；（4）熟悉供水泵站的施工、调试和维护方法。

2.技能目标：（1）能够运用所学知识分析和解决供水泵站运行中的问题；（2）具备初步设计供水泵站的能力；（3）学会使用相关仪器仪表进行供水泵站的监测和调试。

3.情感态度价值观目标：（1）培养学生对供水泵站行业的热爱和敬业精神；（2）增强学生对供水泵站安全、节能、环保的意识；（3）培养学生团结协作、勇于创新的精神。

二、教学内容本课程的教学内容主要包括以下几个方面：1.供水泵站概述：介绍供水泵站的作用、分类和发展历程。

2.供水泵站的组成部分：讲解供水泵站的主要组成部分，如泵、电机、传动装置、控制系统等。

3.供水泵站的运行原理：阐述供水泵站的运行原理和运行参数，如流量、扬程、效率等。

4.供水泵站的设计与施工：介绍供水泵站的设计原则、施工流程和施工技术。

5.供水泵站的调试与维护：讲解供水泵站的调试方法、维护措施和常见问题处理。

6.供水泵站的运行管理：探讨供水泵站的运行管理模式、节能措施和环保要求。

三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解供水泵站的基本原理、结构和运行方式。

2.案例分析法：分析供水泵站运行中的实际案例，培养学生解决实际问题的能力。

3.实验法：学生进行供水泵站的实验操作，加深对理论知识的理解。

4.讨论法：学生分组讨论，促进学生间的交流与合作。

四、教学资源本课程的教学资源包括：1.教材：选用权威、实用的供水泵站教材作为主要教学资源。

2.参考书：提供相关的供水泵站专业书籍，丰富学生的知识体系。

3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高课堂教学效果。

《水泵与水泵站》课程设计任务书课题：XX泵站工艺设计专业：给水排水工程2013级姓名：学号：指导教师：合肥工业大学土木与水利工程学院2015.12水泵与水泵站课程设计任务书一，目的本设计是水泵与水泵站课程教学内容之一，为一实践性的教学环节。

本设计要求学生能综合运用所学的有关技术基础课、专业课以及工程知识，通过设计能更好地理解掌握水泵与水泵站工程知识，了解水泵站设计的一般步骤与方法，提高设计与解决工程实际问题的能力。

二，任务本设计要求学生按学号分配，各完成六座雨水泵站中的一座的初步设计（按学号分配）其内容包括：1，水泵的选择及动力机配套，选配必要的其他辅助设备；2，泵房选型与设计，泵房的平面布置与高程布置3，泵站的进出水构筑物的选型与设计；4，进出水管路设计与布置；5，确定各主要构筑物的结构形式、材料及尺寸，确定泵房内各部分的高程；三，成果提交1，设计计算说明书一份（约15到20页）2，要求绘制泵站总平面布置图（1：300）及泵房的平剖面图、纵剖面图及横剖面图（可以绘制在同一图纸上也可以分开绘制在不同的图纸上，选用比例1：100）四，日程本次设计的时间为两周。

五，参考资料1，水泵与水泵站中国建筑工业出版社2，泵站工程武汉大学出版社3，水泵与水泵站中国水利出版社4，给排水设计手册中国建工出版社5，泵站设计规范（GB 50265-2010）水电出版社6，建筑制图统一标准（GB50104-2010）7，房屋建筑制图统一标准（GB50001-2010）附件一合肥市雨水排水泵站工程资料一、工程概况合肥市是安徽省省会，南淝河是合肥市排水的主要河道，也是该市唯一对外航运河道，南淝河由西北向东南流过市区注入巢湖，它是巢湖主要支流之一。

南淝河上在合肥市上游建有防洪与城市、农业给水的综合利用的大型水库——董铺水库。

目前南淝河流经市区东部河段防洪能力低于10年一遇，鉴于市区东部地势低，汛期该区雨水排水系统受南淝河高水位顶托不能自流外排，形成多处地面积水成灾，以致东区的工厂、仓库、居民住宅、公共设施受淹，给国家与居民财产造成很大的经济损失，给工业生产与居民生活带来严重困难。

水泵与水泵站课程设计班级学生姓名指导教师环境科学与工程学院给水泵站课程设计任务书一、课程设计任务某厂新建水源工程，近期设计流量7万m 3/d ，要求远期发展到10万m 3/d ，采用固定式取水泵房，拟采用自流管从江中取水。

水源洪水位标高（1%频率）、枯水位标高（97%频率）、净水厂反应池前配水井的水面标高、室外地面标高、自流取水管长度及泵站至净水厂的输水干管全长都已知。

试进行泵站工艺设计。

基础数据表分组流量（万m 3/d)标高(m)长度(m) 近期远期 地面 枯水位 洪水位 净水构 筑物水位 自流管 输水管 171022.3515.7024.20 36.702002500二、课程设计目的及要求1.设计目的1）结合课程所学内容，使基础理论和基本技术训练相结合，从而课程内容进一步深化和系统化。

2）初步学会如何在搜集资料和调研的基础上，根据设计任务制定给水泵站设计方案。

3）通过设计、计算、资料检索、阅读文献，提高绘制图纸和编写设计说明书的能力。

2.设计要求1）认真学习有关技术规定，严格按相关规范和标准要求进行设计。

2）课程设计应满足初步设计深度对设计文件的要求。

3）设计成果以图纸的形式展示，包括平面图和剖面图。

三、课程设计内容及时间安排1.设计内容1）确定泵站工艺流程 2）合理选择水泵并布置泵房 3）详细进行工艺计算4）绘制泵房设计图纸（包括泵房及吸水井平面图、剖面图） 2.时间安排1）领会设计任务，借阅相关规范及设计手册，确定工艺流程 1天 2) 初步选择水泵机组及泵房布置 1天3）根据泵房布置，绘制泵房平面布置草图，绘制水力计算图并进行计算 3天4）精选水泵机组及辅助设备，确定泵房平面尺寸和高度1天5）修改草图，绘制泵房平面布置图及剖面图3天6）整理设计报告书，准备答辩。

1天四、教材及参考书目1．姜乃昌. 《泵与泵站》（第五版）. 中国建筑工业出版社. 2007。

2．中华人民共和国水利部.泵站设计规范（GB/T50265-2010）中国计划出版社，20113．中国市政工程西北设计院.给水排水设计手册第11册——常用设备. 中国建筑工业出版社. 2004。

第1篇第一章引言泵站是水利工程中的重要组成部分，广泛应用于防洪、灌溉、供水、排水等领域。

随着我国水利事业的不断发展，泵站设计技术也在不断创新和提高。

本手册旨在为泵站设计人员提供一套全面、系统的设计指导，以促进泵站工程的安全、高效运行。

第二章泵站设计基本原理2.1 泵站设计基本概念泵站设计是指在满足工程需求的前提下，合理选择泵站类型、布置、设备、结构及配套设施等，确保泵站工程安全、可靠、经济、合理。

2.2 泵站设计基本原则（1）遵循国家有关水利工程的法律法规和技术标准。

（2）符合水利行业设计规范和设计手册。

（3）充分考虑工程地质、水文、气象等自然条件。

（4）满足工程使用功能和经济效益。

（5）确保工程安全、可靠、经济、合理。

2.3 泵站设计基本流程（1）收集资料：包括地形、地质、水文、气象、社会经济等资料。

（2）确定设计标准：根据工程规模、功能、效益等确定设计标准。

（3）方案设计：根据设计标准和收集的资料，进行方案设计。

（4）详细设计：对方案进行详细设计，包括设备选型、结构设计、布置设计等。

（5）施工图设计：根据详细设计，绘制施工图。

（6）设计评审：对设计方案进行评审，确保设计质量。

第三章泵站类型及布置3.1 泵站类型（1）固定式泵站：适用于常年或季节性用水，泵站结构简单，运行稳定。

（2）移动式泵站：适用于临时或应急用水，泵站结构轻便，便于移动。

（3）半固定式泵站：介于固定式和移动式之间，适用于短期用水。

3.2 泵站布置（1）中心布置：泵站位于河道中心，适用于河道流量较大、岸线较窄的工程。

（2）岸边布置：泵站位于河道岸边，适用于岸线较宽、河道流量较小的工程。

（3）低洼布置：泵站位于低洼地带，适用于低洼地区排水、灌溉工程。

第四章泵站设备选型4.1 泵站设备分类（1）泵类：包括离心泵、轴流泵、混流泵等。

（2）电机类：包括同步电机、异步电机等。

（3）阀门类：包括闸门、蝶阀、球阀等。

（4）辅助设备：包括变频器、控制系统、保护装置等。

课程设计任务书环境工程学院给排水工程专业设计题目某市某给水泵站设计学生姓名班级 07给水本起止日期 2010.1.4～2010.1.15指导教师陈斌教研室主任王宏发任务书日期2009年12月28日1.课程设计的原始数据：1.1 某给水泵站原始资料如下（第一组圆形泵站、第二组矩形泵站）：某新建水源工程近期设计水量150000m3/d，要求远期发展到300000m3/d，采用固定式取水泵房（一级泵站），用两条直径为1200mm的钢制自流管从江中取水。

自流管全长160m。

水源洪水位标高为30.50m（1%频率），枯水位标高为18.60m（97%频率），常水位标高为25.10m。

净化厂反应池前配水井的水面标高为47.30m，泵站切换井至净化厂反应池前配水井的输水干管全长为1800m，吸水间动水位标高以17.5m计，现状地面标高按24.5m考虑。

1.2 某给水泵站原始资料如下（第三组圆形泵站、第四组矩形泵站）：某新建水源工程近期设计水量180000m3/d，要求远期发展到350000m3/d，采用固定式取水泵房（一级泵站），用两条直径为1200mm的钢制自流管从江中取水。

自流管全长160m。

水源洪水位标高为30.50m（1%频率），枯水位标高为18.60m（97%频率），常水位标高为25.10m。

净化厂反应池前配水井的水面标高为47.30m，泵站切换井至净化厂反应池前配水井的输水干管全长为1800m，吸水间动水位标高以17.5m计，现状地面标高按24.5m考虑。

1.3 某给水泵站原始资料如下（第五组圆形泵站、第六组矩形泵站）：某新建水源工程近期设计水量120000m3/d，要求远期发展到270000m3/d，采用固定式取水泵房（一级泵站），用两条直径为1200mm的钢制自流管从江中取水。

自流管全长160m。

水源洪水位标高为30.50m（1%频率），枯水位标高为18.60m（97%频率），常水位标高为25.10m。

摘要为了安全可靠地满足某企业生产用水量需求，本设计完成了日供水能力20000m3/d的供水工程的取水泵站工艺设计，一共包括了以下三部分内容：在确定了该泵站的设计规模后，进行工程总体布置，水泵选型布置，管路设计，辅助设备选型布置，泵房类型选择和平面设计，剖面设计。

关键词：泵站水泵工艺1 前言1.1 设计任务根据河流水资源状况，经取水水源地方案论证，企业水厂从河流取水，本设计要求完成水厂取水泵站工艺设计。

1.2 基本设计资料1.2.1某企业拟建自用水厂一座，日供水能力20000m3/d。

水源采用地表水，水源地位于企业西部。

1.2.2 自然条件1.2.2.1地形描述，自主河槽到岸边，地形变台阶，详见河流取水段地形图。

1.2.2.2地震烈度6度。

1.2.2.3 水文与水源地表水水质三级，符合企业用水水源条件。

河床最高洪水位为111.8米，为减少水厂泥沙处理费用，降低工程造价，工程规划在河床中布置两眼大口井，每眼井供水10000m3/d，水井静水位107.8米，设计动水位104.8米。

1.2.3 初步规划部分结果两眼井到泵房的吸水管路长度均为200米，有喇叭口，弯头，闸阀，渐缩管，等管件。

局部阻力系数分别为0.1，0.6，0.07，0.2。

净水厂清水池设计水位124.8米，泵房到净水厂的管路长3500米，压水局部水力损失按沿程损失的10％计。

2 送水泵站工艺设计2.1 工程总体布置及主要设计参数本工程河床较宽，采用河床式泵站，为减少水厂泥沙处理费用，降低工程造价，在主河槽附近布置两眼大口井（兼作吸水井），通过引（吸）水管道将主河槽水引至泵房水泵，在泵房东南侧布置进场道路（引桥），在泵房周围和进场道路两侧河床用干砌石加固，厚0.3米。

水泵站设置泵房间、配电间、值班室和检修间。

该取水泵房为半地下式矩形泵房。

泵站级别根据《泵站设计规范》参照设计参数确定为小（1）型，泵房建筑物级别划分为4级。

2.2 泵站主要设计参数（1）防洪标准设计洪水重现期20年，校核洪水重现期50年。

1 选泵 (2)1.1 列表方案比较 (2)1.2查出所选水泵及电动机的各项参数 (2)2 机组基础尺寸的确定 (3)2.1 查样本，计算确定水泵基础尺寸以及水泵安装高度 (3)2.2绘制机组基础的尺寸草图 (3)2.3 基础的校核 (3)3 工况点计算 (4)3.1 管径与流速的确定于校核 (4)3.1.1吸水管管径与流速确定 (4)3.1.2对于压水管 (4)3.1.3 列表 (4)3.2 确定泵轴标高和机器间标高（绘制草图） (5)3.2.1 计算HSS (5)3.2.2 对允许吸上真空高度的修正 (5)3.2.3 沿程损失 (6)3.2.4 确定安装高度HSS (6)4、初选选泵方法 (7)4.1 水泵校核 (7)4.2 根据管网管道水头损失和流量的关系，计算管道系统特性曲线 (8)4.2.1 最高时的工况点 (8)4.2.2 消防时 (8)5 选择起重设备、确定泵房建筑高度 (9)6 选择附属设备 (10)7 平面图与剖面图 (12)1 选泵1.1 列表方案比较初选泵设计参数：H最高时＝61.735m，管网实际流量Q最高级＝2210.5hm3在管网设计过程中，已经按照该镇生活用水情况，绘制了最大日逐时用水变化曲线，并根据该曲线来确定了分级供水百分数，明确了各时段中水泵的分级供水线，方案比较（列表比较），选定方案选泵方案比较表1.2 查出所选水泵及电动机的各项参数水泵性能参数一览表水泵型号Q(m3/h)H(m)转速r/min轴功率(KW)效率(%)气蚀余量（m）叶轮直径Dmm进口法兰DN出口法兰DN泵重(吨350S75 1000~1600 55.2~801450 271~31978~80 5.3 493 350 250 1200电动机性能参数电机型号功率(KW) 转速r/min 电压(V) 重量(吨) Y400-39-4 355 1485 220 34202 机组基础尺寸的确定2.1 查样本，计算确定水泵基础尺寸以及水泵安装高度 2.2绘制机组基础的尺寸草图① 查出水泵的外形尺寸及安装尺寸、进出口法兰及吐出锥管尺寸及其安装高度（画出示意图并列表）水泵的外形尺寸一览表型号电动机 L L 1 B 4 L 4 L 5 A水泵重量Kg …型号 功率kw重量 Kg350S75 Y400-4 355 3420 3169 1243 1010 500 980 710 1200…② 对于带底座的小型泵机组基础尺寸参见课本P143； ③ 不带底座的大中型泵机组基础尺寸按下式计算：基础长度L ＝地脚螺栓孔间距＋（0.4－0.5） =454L L B ++mm 29905.09805001010=+++=基础宽度B ＝地脚螺栓孔间距＋（0.4－0.5）=A+0.5mm 1210500710=+=④ 基础高度H ＝3.0 W / LBrm 6.121.199.22400）12003420（3=⨯⨯+⨯=W ——为机组总重量r ——混泥土容重 2400kg/m 32.3基础的校核① 基础重量＞(2.5－4)W ② 基础高度H ≮50－70cm③ 基础顶面高出室内地坪≥10－20cm ④ 基础与管沟深度校核3 工况点计算3.1 管径与流速的确定于校核 3.1.1吸水管管径与流速确定由图大概工况点的单泵流量为1105.25h m 3=0.31s m 3 假设速度v 为1.5s m ,m 51.05.114.331.04v Q4D =⨯⨯==π;取500mm;58.15.014.331.04D Q 4V 22=⨯⨯=⨯=πs m 符合直径在 250~1000mm 时，为 1.2～1.6 m/s ； 3.1.2对于压水管 假设速度v 为2.2s m ,m 42.02.214.331.04v Q4D =⨯⨯==π;取400mm;46.24.014.331.04D Q 4V 22=⨯⨯=⨯=πs m 符合直径在 250～1000mm 时，为 2.0～2.5 m/s ； 3.1.3 列表计算一览表泵型管 道 最大流量Q (l ／s)） 估计流速v （m ／s ） 计算管径D ’（mm ） 选用管径D （mm ） 实际流速V （m ／s ） A 泵吸水管 3101.55105001.58压水管310 2.2 420 400 2.463.2 确定泵轴标高和机器间标高（绘制草图）3.2.1 计算H SS计算局部水头损失∑ξgv 22局部水头损失计算序号管件局部阻力 系数ξ最大流量(s l /) 流速v(m/s)g v 22局部水头损失（m ） 吸水管水泵入口 1.0 0.31 0.8 0.0326 0.0326 500弯管 0.96 0.31 1.58 0.127 0.2592 500闸阀 0.06 0.31 1.58 0.127 0.00762 500-350偏心异径 0.19 0.31 1.58 0.127 0.02413 呀水管电动蝶阀400 0.2 0.31 2.46 0.308 0.0616 蝶阀400 0.2 0.31 2.46 0.308 0.0616 600-400四通 3.0 0.31 2.46 0.308 0.924 350-400同心变径0.04 0.31 2.46 0.308 0.01232 600闸阀 0.06 0.62 2.2 0.247 0.01482 自用水闸阀100 0.2 0.62 2.2 0.247 0.0494 三通600-100 1.0 0.62 2.2 0.247 0.247 伸缩器0.210.312.46 0.3080.0643.2.2 对允许吸上真空高度的修正水温与饱和蒸气压力水温（℃） 051020304050607090100饱和蒸气压力hva(mH 2O)0.06 .0.09 0.12 0.24 0.43 0.75 1.25 2.02 3.17 7.14 10.33海拔高度与大气压关系海拔（m ） -600100 200 300 400 500 600 700 800 900 1000 2000大气压Pa/r(mH 2O)11.3 10.3 10.2 10.1 9.8 9.7 9.6 9.5 9.4 9.3 9.2 8.6 8.4Hs ’＝Hs －（10.33 — ha ）— (hva —0.24）Hs’——修正后的允许吸上真空高度(m) Hs —水泵厂给定的允许吸上真空高度(m) ha ——安装地点的大气(mH 2O)hva ——实际水温下的饱和蒸气压力(mH 2O)=-+=Hsv g2v ）h -h （H 21va a s (10.2-0.24)+g 258.12-5.8=4.29 Hs ’＝Hs －（10.33 — ha ）— (hva —0.24）=4.29-(10.33-10.2)-0=4.16m3.2.3 沿程损失① 计算吸水管路水头损失h ∑（吸）= i （H SS +L S ）+ ∑ξgv 22 = i （2.8+6.85）+(0.0326+0.2592+0.00762+0.02413)= 0.02895+0.32355= 0.3525mL S —吸水管水平管段长 i —水力坡度取均值0.003② 计算压水管路水头损失h ∑（压）= i L d + ∑ξgv22=0.003(5.35+6.8)+(0.0616+0.0616+0.924+0.01232+0.01482+0.0494+0.247+0.064) = 1.47119m③ 泵房吸压水管路水头损失=（吸）+（压） =0.3525+1.47119 =1.82369m<2m所以设计假设为2m 3.2.4 确定安装高度H SS几台泵的计算安装高度不同，可统一按其中H S 最低者定H SS ，使各泵出水口中心线取平。

水泵及水泵站课程设计指导书08《水泵及水泵站》课程设计指导书（08级给水排水）一、课程设计的目的《水泵及水泵站》课程设计是给水排水工程专业教学计划中的一个重要的教学环节，是本专业学生进行的第一个课程设计，目的是使学生巩固和加深对《水泵及水泵站》课程的基本理论和基本概念的理解，深化和扩展专业知识，培养学生查阅资料、运用工具书，理论联系实际，分析问题和解决问题的能力，训练泵站计算与设计的基本技能，同时为后续课程将要进行的课程设计打下基础。

二、课程设计内容 1. 某水厂取水泵站； 2. 某雨水排水泵站； 3. 某污水进水泵站。

按照分组情况在以上三类课题中选做。

三、课程设计文件及设计资料1. 《水泵及水泵站》课程设计任务书；2. 泵站基本设计资料（设计流量、水源水位标高、地面标高等）；3. 姜乃昌. 泵与泵站（第五版）[M]. 北京：中国建筑工业出版社，20xx.4. 泵站设计规范 GB/T 50265-97；5. 严煦世. 给水排水工程快速设计手册（1）[M]. 北京：中国建筑工业出版社，1995.6. 于尔捷. 给水排水工程快速设计手册（2）[M]. 北京：中国建筑工业出版社，1996.7. 李金根. 给水排水工程快速设计手册（4）[M]. 北京：中国建筑工业出版社，2000.8. 李田. 给水排水工程快速设计手册（5）[M]. 北京：中国建筑工业出版社，1994.9. 中国市政工程东北设计研究院. 给水排水设计手册（第二版）（1）[M]. 北京：中国建筑工业出版社，2000.10. 给水排水制图标准GB/T 50106-2001；11. 姜乃昌. 水泵及水泵站（新一版）[M]. 北京：中国建筑工业出版社，1998. 12. 张勤、李俊奇. 水工程施工 [M].北京：中国建筑工业出版社，20xx.1四、课程设计成果要求1. 课程设计成果包括：设计说明书、计算书、图纸三部分。

2. 课程设计说明书、计算书既要结合教学要求，又要参考国家有关设计规范，按一定深度和学校规定格式进行编写。

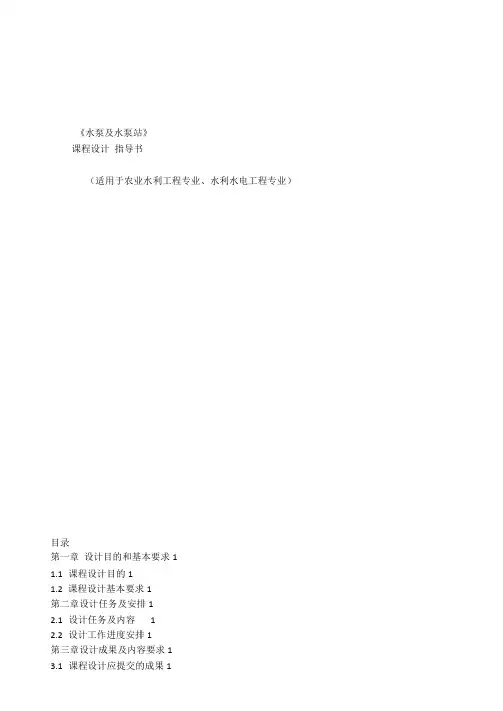

《水泵及水泵站》课程设计指导书（适用于农业水利工程专业、水利水电工程专业）目录第一章设计目的和基本要求 (1)1.1课程设计目的 (1)1.2课程设计基本要求 (1)第二章设计任务及安排 (1)2.1设计任务及内容 (1)2.2设计工作进度安排 (1)第三章设计成果及内容要求 (1)3.1课程设计应提交的成果 (1)3.2设计报告应包括的内容 (2)第四章灌溉泵站课程设计资料 (2)4.1基本情况 (2)4.2地质及水文地质 (2)4.3气象 (3)4.4水源 (3)4.5出水池水位 (3)4.6电源 (3)4.7建材 (3)4.8每天开机小时数 (3)第五章灌溉泵站课程设计指导 (3)5.1泵站枢纽总体布置 (3)5.2泵站设计流量计算 (4)5.3泵站设计扬程拟定 (4)5.4机组选型 (5)5.5管径、管材及阀件选择 (5)5.6辅助设备选择 (5)5.7水泵工作点及安装高程确定 (5)5.8泵房结构型式确定 (6)5.9泵房内部布置和尺寸拟定 (6)5.10泵房整体稳定分析 (6)5.11泵站进出水建筑物设计 (6)参考文献 (7)第一章设计目的和基本要求1.1课程设计目的（1）加深对课程基本概念、理论、方法及课程结构体系的理解和融会贯通，培养综合运用所学课程知识解决实际工程技术问题的能力。

（2）了解和掌握泵站工程设计的基本环节、内容、方法、步骤和要求，受到工程设计方法的初步训练和创新意识的培养。

（3）实现对运算、绘图、查阅资料和手册、使用规范和标准、计算机应用等基本技能的训练和求真务实科学素质的培养。

1.2课程设计基本要求（1）能充分理解和正确应用课程设计指导书中提供的基本资料和数据，能对其做进一步的加工和处理，得到设计所需的基本依据。

（2）能按设计任务和内容全面完成各项计算、分析、论述、设计方案、图表显示、结论报告等。

（3）设计的依据充分、数据可靠、方法正确、方案合理、分析得力、结论明确。

⽔泵站课计指导书2017给⽔排⽔⼯程专业《泵与泵站》课程设计任务指导书执笔：潘杨刘忻苏州科技⼤学天平学院环境⼯程系2017⽔泵及⽔泵站课程设计任务指导书⼀、⽬的意义课程设计是本课程的⼀个重要实践性教学环节，通过本课程设计主要达到以下⽬的：（1）了解和掌握课程所学的基本内容，包括⽔泵及⽔泵站的基本知识、⽔泵的选择和选型、泵站⽔泵机组的布置及⽔泵站的⼯艺设计原则、步骤等的掌握；对⽔泵站所需辅助设施的内容、作⽤和具体设置的了解。

（2）全⾯掌握⽔泵站的⼯艺设计步骤和计算⽅法、辅助设施的选择设计⽅法。

（3）培养学⽣独⽴⼯作的能⼒。

本课程设计的意义在于；⑴总结和灵活应⽤本课程所学的基本理论知识，培养学⽣综合分析和解决问题的能⼒。

⑵为后续课程的学习及今后解决实际⼯程问题打下⼀个坚实的理论基础。

因此，本课程设计具有承上启下的作⽤，是⼀个重要的教学和理论相联系的不可缺少的教学环节。

⼆、设计内容1．设计说明书中应包括以下内容：（⼀）概述（1）⼯程概况（2）设计依据（3）设计任务和范围（⼆）设计流量和扬程的确定应包括以下内容⑴设计流量的确定，处理好近期和远期规划的关系；⑵输⽔⼲管管径、数量的确定及校核；⑶净扬程的计算，包括⽔位变化导致的净扬程的变化；⑷设计扬程的估算。

（三）初选⽔泵和电动机包括⽔泵的型号、⼯作泵、备⽤泵的型号和台数；可概要进⾏⼯艺性能和特点、技术经济的选泵⽅案⽐较；（四）设计机组的基础根据所选⽔泵样本的安装尺⼨进⾏设计计算；（五）吸⽔管和压⽔管的管径确定和管路布置（六）精选⽔泵和电动机精确计算泵站内的⽔头损失，求出⽔泵站的扬程；⽐较所选⽔泵的设计⼯况与泵站的实际流量和扬程极其变化规律是否满⾜。

如不满⾜，则需重新选泵和电动机进⾏调整和重新计算。

（七）⽔泵安装⾼度的确定和泵房⾼度的计算包括⽔泵站的机器间标⾼，吸⽔池标⾼的设计计算；泵房⾼度的详细计算可参考《给排⽔⼯程快速设计⼿册》第1，2分册中泵站的设计部分（⼋）主要辅助建筑物按顺序进⾏各设施的选型和设计主要⼯艺参数、尺⼨、座数、构造、材料，选⽤设备的型号、规格和台数。
