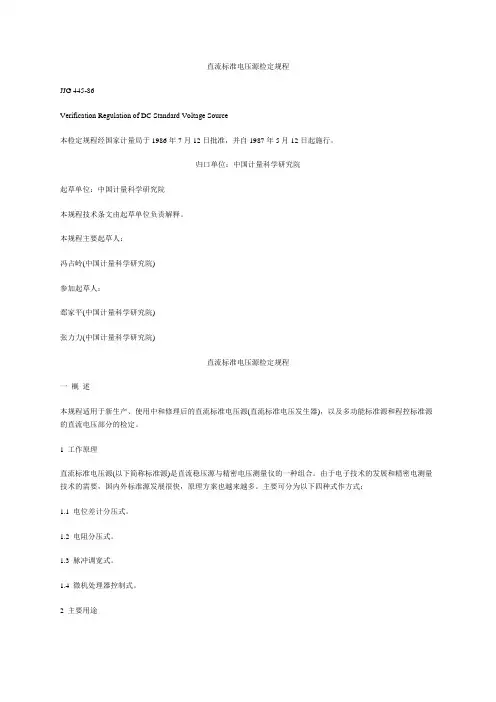

直流电源检定规程

直流电能表检定装置检定规程1 范围本规程适用于直流电能表检定装置(以下简称装置)的首次检定、后续检定和使用中检查。

2 引用文件本规程引用下列文件：JJG 842-2017 电子式直流电能表检定规程GB/T 33708-2017 静止式直流电能表凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。

3 术语3.1 纹波在直流电压或电流中，叠加在直流上的交流分量。

纹波的大小通常采用有效值或峰值来表示，本规程采用有效值表示。

3.3 纹波系数输出纹波电压（电流）的有效值与输出直流电压（电流）之比，通常采用百分比（%）表示。

4 概述装置用于直流电能表的检定，是向被检电能表提供并测量电能的器具的组合。

通常，装置由电能测量标准器(标准电能表、功率表、电能变换器)或电能测量电路、量限扩展电路、电量监视电路(或仪表)，辅助测量电路和通讯接口、以及电能输出电路组成。

装置按被检电能表电流接入方式可分为电流直接接入式、电压输入型电流间接接入式和两者兼具三种类型。

5 计量性能要求5.1输出电压误差输出电压误差是指在参比条件下装置输出电压的测量误差，由试验确定并用相对误差表示。

各等级装置的输出电压误差不应超过表1的规定。

如装置采用多路电压隔离输出，则每路输出电压误差均应满足要求。

5.2输出电流误差输出电流误差是指在参比条件下装置输出电流的测量误差，由试验确定并用相对误差表示。

各等级装置的输出电流误差不应超过表2的规定。

当装置兼具电流直接接入式、电压输入型电流间接接入式时，需分别对直接输出的电流和以电压信号输出的电流进行测量。

表1 装置输出电压的最大允许误差（%）表2 装置输出电流的最大允许误差（%）5.3 电能基本误差5.3.l 电能基本误差是指装置在参比条件下对电能的测量误差，由试验确定并用相对误差表示。

5.3.2 装置的准确度等级按电能测量的准确度等级划分。

直流标准电能表检定规程第一条为规范被检测表具的检定，统一检定要求及技术标准，根据电能表检定法规定，制定本规程。

第二条规程适用于在我国境内制造的，及进口的直流标准电能表的检定。

第三条定的基础标准为GB/T 12183《变压器精度等级及检定方法》、GB/T 10406《电能表基本参数、型式及精度要求》及GB/T 7588《电能表误差》等标准。

第二部分定条件第四条定应符合现行有关法规和标准的规定，确保标准电能表长期可靠使用；同时，应尊重电能表生产企业、用户及使用者的要求。

第五条定环境温度应符合GB/T 18580《电能表检定技术条件》的规定。

第六条定设备应具有符合GB/T 30754 《电能计量用电能表检定设备》要求的功能，并应能满足精度要求。

第七条定时，应使用有良好温度特性的参比源，其温度特性的最大偏差应不超过GB/T18580的规定；参比源在检定过程中应确保它的频率与被检电能表的频率一致。

第三部分定过程第八条定的步骤和要求：（一）外部检查1.检查电能表机械构造、结构、外形及样式；2.检查电能表连接及绝缘情况；3.检查电能表有效数字及指示灯是否正确；4.检查电能表刻度盘、零点、电流量程标志；（二）功能检查1.检查电能表正反向电能累计功能；2.检查电能表的表盘运转方向；3.检查电能表脉冲输出功能；4.检查电能表预设脉冲输出功能；（三）精密检定1.检查电能表的频率特性；2.检查电能表的最大量程；3.检查电能表的示值误差；4.检查电能表的时标误差。

第四部分定结果判定第九条定结果按照下表确定是否合格：电能表类型 |值误差限值 (Ib) |误差限值 (Ib)------------ | ------------- | ------------- 普通类 | 0.1%Ib(可加载) | 0.2%Ib(允许)特种类 | 0.2%Ib(可加载) | 0.2%Ib(可加载)第五部分定证书第十条定完成后，检定机构应发放检定合格证书。

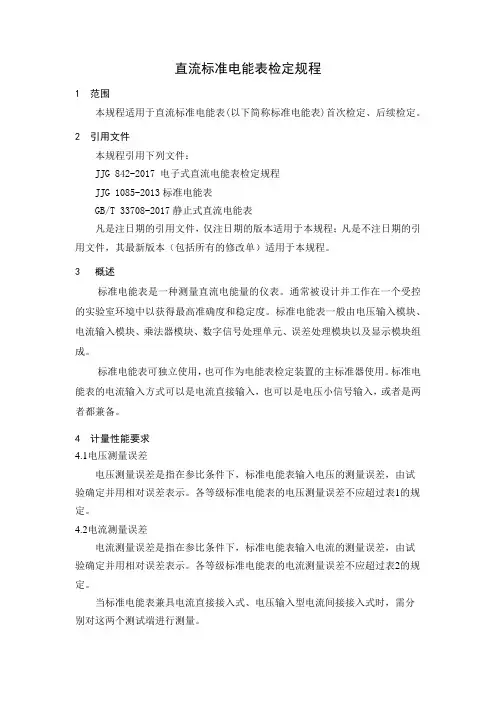

直流标准电能表检定规程1 范围本规程适用于直流标准电能表(以下简称标准电能表)首次检定、后续检定。

2 引用文件本规程引用下列文件：JJG 842-2017 电子式直流电能表检定规程JJG 1085-2013标准电能表GB/T 33708-2017静止式直流电能表凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。

3 概述标准电能表是一种测量直流电能量的仪表。

通常被设计并工作在一个受控的实验室环境中以获得最高准确度和稳定度。

标准电能表一般由电压输入模块、电流输入模块、乘法器模块、数字信号处理单元、误差处理模块以及显示模块组成。

标准电能表可独立使用，也可作为电能表检定装置的主标准器使用。

标准电能表的电流输入方式可以是电流直接输入，也可以是电压小信号输入，或者是两者都兼备。

4 计量性能要求4.1电压测量误差电压测量误差是指在参比条件下，标准电能表输入电压的测量误差，由试验确定并用相对误差表示。

各等级标准电能表的电压测量误差不应超过表1的规定。

4.2电流测量误差电流测量误差是指在参比条件下，标准电能表输入电流的测量误差，由试验确定并用相对误差表示。

各等级标准电能表的电流测量误差不应超过表2的规定。

当标准电能表兼具电流直接接入式、电压输入型电流间接接入式时，需分别对这两个测试端进行测量。

4.3电能基本误差4.3.1电能基本误差以相对误差的百分数表示。

在参比条件下，标准电能表的基本误差极限值（简称基本误差限）不得超过表3和表4的规定。

表1 电压测量的最大允许误差（%）表2 电流测量的最大允许误差（%）4.3.2在检定周期内标准电能表基本误差改变量的绝对值不得超过基本误差限的绝对值。

4.3.3标准电能表在24 h内的基本误差改变量的绝对值不得超过基本误差限绝对值的 1/5。

4.3.4从预热时间结束算起，标准电能表连续工作8 h，基本误差不得超过基本误差限，且基本误差改变量的绝对值不得超过表5的规定。

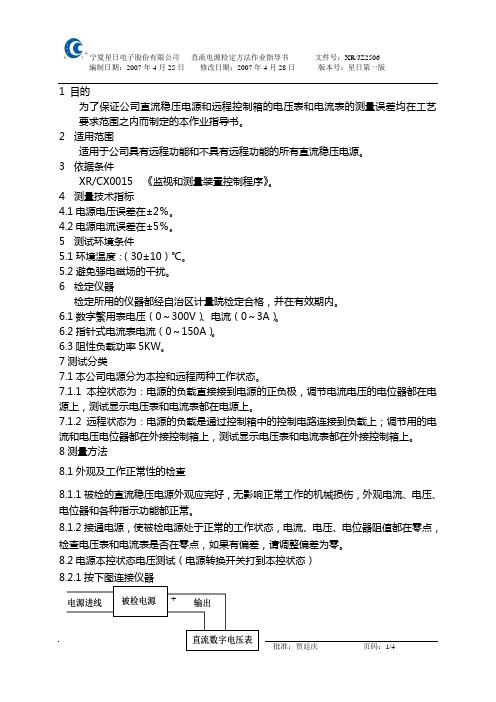

1 目的为了保证公司直流稳压电源和远程控制箱的电压表和电流表的测量误差均在工艺要求范围之内而制定的本作业指导书。

2 适用范围适用于公司具有远程功能和不具有远程功能的所有直流稳压电源。

3 依据条件XR/CX0015 《监视和测量装置控制程序》。

4 测量技术指标4.1电源电压误差在±2％。

4.2电源电流误差在±5％。

5 测试环境条件5.1环境温度：（30±10）℃。

5.2避免强电磁场的干扰。

6 检定仪器检定所用的仪器都经自治区计量院检定合格，并在有效期内。

6.1数字繁用表电压（0～300V ）、电流（0～3A ）。

6.2指针式电流表电流（0～150A ）。

6.3阻性负载功率5KW 。

7测试分类7.1本公司电源分为本控和远程两种工作状态。

7.1.1本控状态为：电源的负载直接接到电源的正负极，调节电流电压的电位器都在电源上，测试显示电压表和电流表都在电源上。

7.1.2远程状态为：电源的负载是通过控制箱中的控制电路连接到负载上；调节用的电流和电压电位器都在外接控制箱上，测试显示电压表和电流表都在外接控制箱上。

8测量方法8.1外观及工作正常性的检查8.1.1被检的直流稳压电源外观应完好，无影响正常工作的机械损伤，外观电流、电压、电位器和各种指示功能都正常。

8.1.2接通电源，使被检电源处于正常的工作状态，电流、电压、电位器阻值都在零点，检查电压表和电流表是否在零点，如果有偏差，请调整偏差为零。

8.2电源本控状态电压测试（电源转换开关打到本控状态）8.2.2电源的正程电压测试：缓慢调节电源上的电压电位器，根据工艺要求选择不同的电压测试点，用标准的直流数字电压表测量出直流电源的输出电压，从而得到一组正程电压测试数据，填入到相关记录中。

8.2.3电源的逆程电压测试：缓慢调节电源上的电压电位器，使电源电压输出达到最大值，逆程调节电压电位器，电压测试点和正程电压测试点相同，从而得到一组逆程电压测试数据，填入到相关记录中。

直流电源检定标准
直流电源的检定标准通常由国家或国际标准化组织制定和发布。

这些标准旨在确保直流电源的性能和输出符合特定的要求，以满足各种应用领域的需求。

以下是一些可能涉及直流电源检定的主要标准：
1.IEC 61000 系列标准：该系列标准由国际电工委员会（IEC）制定，关注电磁兼容性（EMC）的各个方面，其中一部分可能涉及到电源的电磁兼容性和干扰标准。

2.IEC 60947 系列标准：该系列标准涉及低压开关设备和控制设备的性能和测试方法，其中一些标准可能适用于直流电源。

3.IEC 60364 系列标准：这是一系列关于低压电气安装的标准，其中一些标准可能适用于直流电源系统的安装和检定。

4.ISO 9001：质量管理系统的国际标准，可用于确保直流电源制造商的产品符合一定的质量标准。

在进行直流电源的检定时，通常会关注以下一些关键参数：
1.输出电压和电流稳定性：电源的输出应在规定的电压和电流范围内保持稳定。

2.负载调整性能：电源在不同负载条件下的性能，包括响应时间、过冲和欠冲等。

3.温度稳定性：电源在不同温度条件下的性能，确保在广泛的工作温度范围内保持稳定性。

4.电源效率：衡量电源转换效率的指标，确保电源在转换过程中的能量损失最小化。

检定直流电源时，还可能需要考虑特定应用领域的附加要求，例如军事、医疗、通信等。

根据具体的使用场景，可能需要参考不同的标准和规范。

德信诚培训网

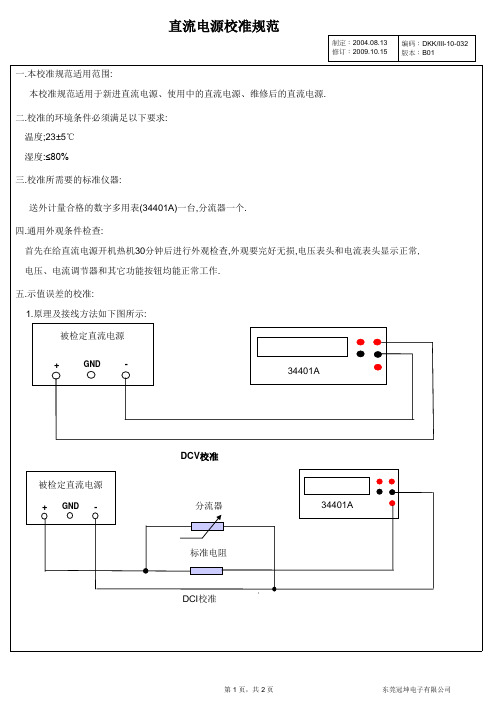

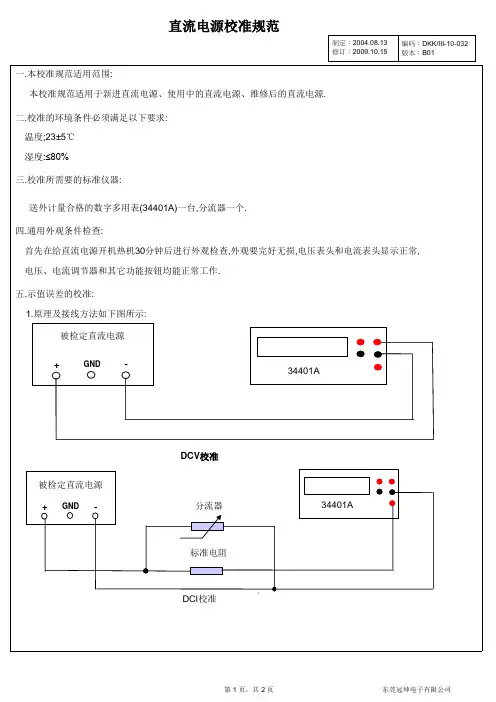

更多免费资料下载请进： 好好学习社区 直流电源校准规范
1、目的
规范直流电源之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量.
2、适用范围
本公司各种型号之直流电源均适用之。

3、权责
3.1品质部QE ：直流电源之校准，仪器异常之处理。

4、定义
校准：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。

测量准确度：测量结果与被测量真值之间的一致程度。

相对标准偏差：标准偏差与平均值的比值。

5、内容
5.1直流电源校准
5.1.1电压校准
5.1.1.2把待校件与已校准件依次放在水平桌面上，分别用外校计量合格电子负载做待校件和已校准件做电压和电流输出对比测试,并记录之。

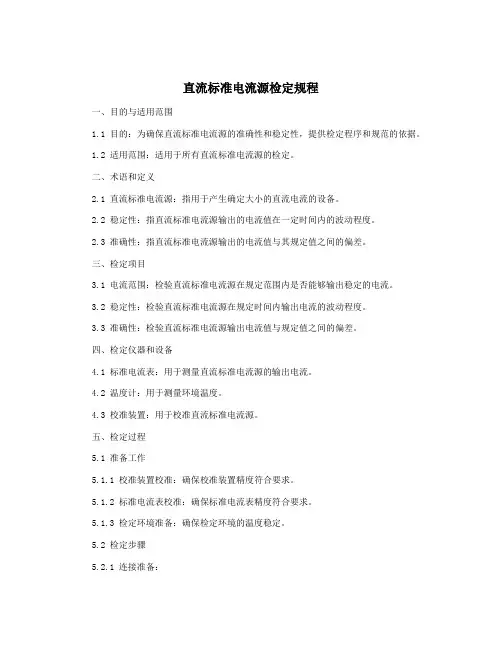

直流标准电流源检定规程一、目的与适用范围1.1 目的：为确保直流标准电流源的准确性和稳定性，提供检定程序和规范的依据。

1.2 适用范围：适用于所有直流标准电流源的检定。

二、术语和定义2.1 直流标准电流源：指用于产生确定大小的直流电流的设备。

2.2 稳定性：指直流标准电流源输出的电流值在一定时间内的波动程度。

2.3 准确性：指直流标准电流源输出的电流值与其规定值之间的偏差。

三、检定项目3.1 电流范围：检验直流标准电流源在规定范围内是否能够输出稳定的电流。

3.2 稳定性：检验直流标准电流源在规定时间内输出电流的波动程度。

3.3 准确性：检验直流标准电流源输出电流值与规定值之间的偏差。

四、检定仪器和设备4.1 标准电流表：用于测量直流标准电流源的输出电流。

4.2 温度计：用于测量环境温度。

4.3 校准装置：用于校准直流标准电流源。

五、检定过程5.1 准备工作5.1.1 校准装置校准：确保校准装置精度符合要求。

5.1.2 标准电流表校准：确保标准电流表精度符合要求。

5.1.3 检定环境准备：确保检定环境的温度稳定。

5.2 检定步骤5.2.1 连接准备：（1）将直流标准电流源与校准装置连接，并确保连接牢固。

（2）将标准电流表连接到直流标准电流源的输出端，并确保连接正确无误。

5.2.2 温度测定：（1）使用温度计测量检定环境的温度，并记录下来。

5.2.3 输出电流调节：（1）通过校准装置对直流标准电流源进行电流调节，使其输出的电流接近检定要求的数值。

5.2.4 检定电流测量：（1）使用标准电流表测量直流标准电流源的输出电流，并记录下来。

5.2.5 结果评定：（1）比较测量结果与规定要求，判定直流标准电流源是否合格。

六、结果报告6.1 检定结论：根据检定结果给出直流标准电流源的合格或不合格结论。

6.2 数据记录：记录检定过程中的所有数据，包括环境温度、输出电流等。

6.3 报告编制：根据实际需要编制检定报告。

直流稳压电源校验规程1.0目的规范直流稳压电源校验的操作，确保直流稳压电源的测量精度处于受控状态，检验结果真实、可靠，以确保产品品质。

2.0范围本规程适用于数显直流稳压电源的内部校验。

3.0校验设备数字万用表（5位半）、电子负载。

4.0环境条件20±10℃；相对湿度不大于80％RH。

校准前被检测量设备在规定温度下恒温不少于2h。

5.0校验方法5.1校准前准备先打开相关仪器预热15分钟。

5.2校准项目及方法5.2.1外观检查：目视检查直流电源表头应完好、刻度清淅、电压/电流调节旋钮应完好、转动灵活。

5.2.2工作正常性检查：接通电源，使被检稳压电源处于工作状态，检查显示器有无指示，调节输出电压旋钮，检查其调节是否平稳。

5.3校准方法：5.3.1 DC电压的校准：首先打开数字万用表和被检直流稳压电源的电源开关，按图A所示的仪器连接图连接好仪器，将万用表调到直流电压测量档，直流稳压电源按受检点要求设置电压值，然后读取各仪器的示值，将万用表测量的电压作为标准值Uo，被校直流稳压电源显示的电压值作为测量值U，按公式①计算其直流电压的测量绝对误差。

△U=U—Uo 公式①5.3.2 DC电流的校准：首先打开直流稳压电源，将电压调节到5V左右，万用表调到直流电流测量档，辅助仪器直流电子负载仪调到CC模式，按照图B所示的仪器连接图连接好仪器，然后将直流稳压电源和辅助仪器电子负载按受检点的要求设置为相同的电流值，按下电子负载的测试按键，开始测试，读取各仪器的示值，将标准器数显万用表的电流示值，并将其作为标准值Io，将直流稳压电源的示值作为设定值I，按公式②进行计算其电流示值的绝对误差。

△I=I—Io 公式②5.4受检点要求：所有测量项目的受检点需覆盖量程的测量下限～上限90%范围之内。

电压、电流的受检点，一般取不少于5个检定点。

5.5允许标准电压、电流的允许误差均为：±1％校准结果在合格范围内为合格,贴上合格标贴并填写校准报告,否则为不合格,不合格根据其实际情况做出维修和报废处理,维修后须再做校准。

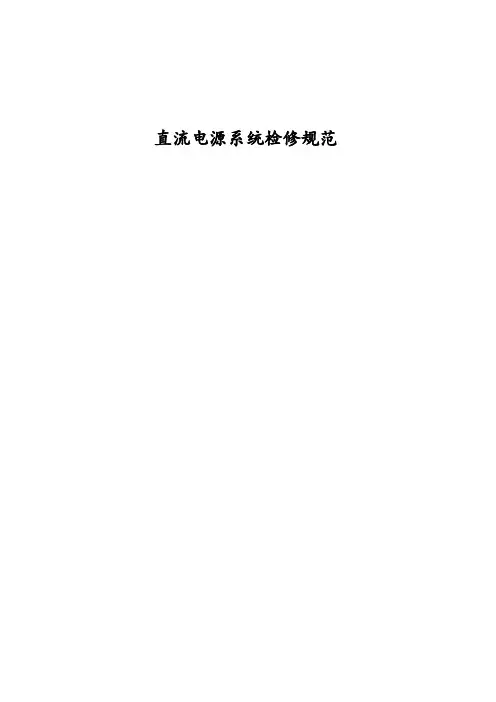

直流电源系统检修规范目录第一章总则 (1)第二章引用标准 (1)第三章基本要求 (1)第四章检修前的准备 (3)第五章检测项目及要求 (3)第六章故障处理及要求 (9)第七章检修项目及要求 (13)第八章试验项目及要求 (20)第九章检修报告编写及要求 (20)第十章验收投运 (21)附录A 使用设备、工器具及材料一览表 (22)附录B 充电参数的主要参数 (26)附录C蓄电池电解液标准 (27)附录D蓄电池的充放电参数 (29)附录E检修报告 (30)直流电源系统检修规范编制说明 (38)第一章总则第一条为了保证电网安全可靠运行，提高直流电源系统设备的检修质量，使检修工作制度化、规范化，特制定本规范。

第二条本规范是依据国家、行业有关标准、规程和规范，并结合近年来国家电网公司输变电设备评估分析、生产运行分析以及现场运行和检修经验而制定的。

第三条本规范规定了直流电源系统设备检修的基本要求、检修前的准备、检测项目、故障处理、检修项目及质量要求、试验项目及要求、检修报告的编写以及验收投运等内容。

第四条本规范适用于国家电网公司系统的直流电源系统设备的检修工作。

第五条各网省公司可根据本规范，结合本地区实际情况制定相应的实施细则。
