逻辑门电路的组合逻辑和时序逻辑

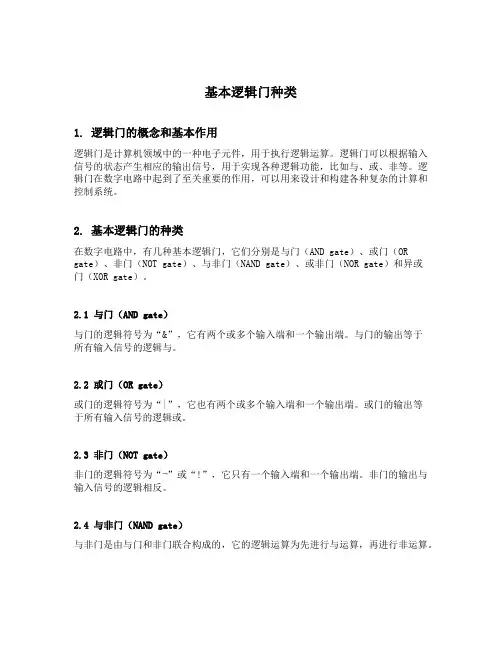

基本逻辑门种类1. 逻辑门的概念和基本作用逻辑门是计算机领域中的一种电子元件，用于执行逻辑运算。

逻辑门可以根据输入信号的状态产生相应的输出信号，用于实现各种逻辑功能，比如与、或、非等。

逻辑门在数字电路中起到了至关重要的作用，可以用来设计和构建各种复杂的计算和控制系统。

2. 基本逻辑门的种类在数字电路中，有几种基本逻辑门，它们分别是与门（AND gate）、或门（OR gate）、非门（NOT gate）、与非门（NAND gate）、或非门（NOR gate）和异或门（XOR gate）。

2.1 与门（AND gate）与门的逻辑符号为“&”，它有两个或多个输入端和一个输出端。

与门的输出等于所有输入信号的逻辑与。

2.2 或门（OR gate）或门的逻辑符号为“|”，它也有两个或多个输入端和一个输出端。

或门的输出等于所有输入信号的逻辑或。

2.3 非门（NOT gate）非门的逻辑符号为“¬”或“!”，它只有一个输入端和一个输出端。

非门的输出与输入信号的逻辑相反。

2.4 与非门（NAND gate）与非门是由与门和非门联合构成的，它的逻辑运算为先进行与运算，再进行非运算。

或非门是由或门和非门联合构成的，它的逻辑运算为先进行或运算，再进行非运算。

2.6 异或门（XOR gate）异或门的逻辑符号为“⊕”或“^”，它有两个输入端和一个输出端。

异或门的输出等于两个输入信号的逻辑异或。

3. 逻辑门的真值表和功能描述每种逻辑门都有其对应的真值表和功能描述。

3.1 与门（AND gate）A B Y0 0 00 1 01 0 01 1 1逻辑功能描述：当且仅当所有输入信号都为1时，输出信号为1，否则为0。

3.2 或门（OR gate）A B Y0 0 00 1 11 0 11 1 1逻辑功能描述：当且仅当至少一个输入信号为1时，输出信号为1，否则为0。

3.3 非门（NOT gate）A Y0 11 0逻辑功能描述：输出信号与输入信号的逻辑值相反。

根据时序电路的输出是否与输入x1 , …, xn有关可以把同步 时序逻辑电路分为Mealy型和Moore型。Mealy型同步时序 逻辑电路的输出由输入x1 , …, xn和现态决定：
Z i f i ( x1 , , xn , y1 , , yr ) Y j g j ( x1 , , xn , y1, , yr ) Z i f i ( y1 , , yr )
4.1 同步时序逻辑电路模型
同步时序逻辑电路具有统一的时钟信号。时钟信号通常是 周期固定的脉冲信号。同步时序逻辑电路在时钟信号的控 制下工作，其电路中的各个单元、器件在时钟信号到来时 读取输入信号、执行响应动作。
4.1.1 同步时序逻辑电路结构 同步时序逻辑电路在结构上可分为组合逻辑电路部分 和存储电路部分，并且存储电路受时钟信号控制。
而存储元件的输出y1, …, yr也作为组合逻辑部分的内部输入， y1, …, yr称为同步时序逻辑电路的状态。当新的时钟信号没 有到来的时候，同步时序逻辑电路的状态y1, …, yr不会发生 改变，即使输入x1 , …, xn有变化状态y1, …, yr也不会改变； 对于新的时钟信号到来之前的状态y1, …, yr称为现态，记作 记作y (n)或y；当新的时钟信号到达后，存储电路会根据激 励信号Y1, …, Yr而改变其输出y1, …, yr ，此时的状态称为次 态，记作y (n + 1)。当时钟信号没有到达时，电路处于现态， 次态是电路未来变化的走向；当时钟信号到来后，先前的 次态成为当前的现态。
4.2.3 JK触发器
JK触发器除时钟信号输入端外有J、K两个输入端，具有置 0，置1，翻转及保持四种功能，是一种功能较强的触发器。 JK触发器的状态方程为：
Q( n1) JQ KQ

时序逻辑电路和组合逻辑电路的基本单
元
时序逻辑电路和组合逻辑电路是电子技术中一
种基本的、用于控制信号和系统输出结果的电路，
它们都具有基本单元，基本单元是由不同电路组件
组成的电路，它们可以实现特定的功能以完成特定
的任务。

时序逻辑电路的基本单元主要是由反馈和计数
器组成，它们可以用来控制信号的传输、采样和时序，它们可以运行或停止电路，它们可以执行夊齐
逻辑运算，它们主要的部件有门电路（AND、OR、NOT 等）、反馈元件、计数器等。

组合逻辑电路的基本单元主要包括电路选择器、门驱动器、计时器、存储器、模拟电路等，它们可
以实现诸如门驱动、数据传输、存储和计算等多种
功能，它们可以识别端口输入状态，然后根据它们
的不同的组合，产生不同的控制和输出信号。

时序逻辑电路和组合逻辑电路的基本单元都可
以实现多种不同的功能，从而实现相关的电子设备
的发挥。

不同的基本单元可以有不同的用途，可以实现用不同的硬件或软件来实现不同的功能。

此外，它们也可以用于智能分析，以实现复杂的逻辑电路系统。

组合逻辑电路和时序逻辑电路。

组合逻辑电路是一种基本的数字电路，它采用各种逻辑门和电子元件，将输入信号转换成输出信号。

与之不同的是，时序逻辑电路是一种具有时序和存储能力的数字电路，它可以记忆之前的状态并将其用于决策。

下面我们将从以下几个方面入手，分别探讨组合逻辑电路和时序逻辑电路。

1. 组合逻辑电路组合逻辑电路通常由以下基本门电路构成：与门、或门、非门、异或门等。

这些门电路可以组成各种条理分明的电路逻辑，如加法器、减法器、多路选择器、多输出逻辑功能等。

组合逻辑电路主要应用在组合逻辑相关电路的设计中，如编码器、解码器等。

2. 时序逻辑电路时序逻辑电路是一种带有存储元件的数字电路，可在一定时间间隔足够长的情况下，自行储存当前状态并决策下一状态。

时序逻辑电路通常需要用到触发器、计数器等元件，可以实现循环、计数、分频等功能。

时序逻辑电路常应用于计算机、嵌入式系统、通信系统等领域。

3. 组合逻辑电路和时序逻辑电路的联系组合逻辑电路和时序逻辑电路结合在一起，可以构成高级电路系统，实现各种复杂功能。

例如，组合电路可以用于控制输入信号的条件，并动态的改变输出信号。

时序电路可以用于储存过程中产生的信号，而组合电路则将其用于进一步计算。

4. 组合逻辑电路和时序逻辑电路的应用组合逻辑电路和时序逻辑电路广泛应用于各种数字电路系统，为现代电子技术的发展做出了重要贡献。

它们常应用于计算机领域，如中央处理器（CPU）、存储器和逻辑集成电路等；还常应用于通信系统、嵌入式系统以及各种控制电路等。

总而言之，组合逻辑电路和时序逻辑电路是数字电路的重要组成部分，它们分别代表了两种不同的设计思想和电路方法。

它们的相互配合和应用，可以实现各种复杂电路系统，进一步推动数字电子技术的发展。

组合逻辑电路和时序逻辑电路的区别
一、输入输出关系
组合逻辑电路是任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关。

而时序逻辑电路不仅仅取决于当前的输入信号，而且还取决于电路原来的状态，或者说，还与以前的输入有关。

二、结构特点
组合逻辑电路只包含门电路。

而时序逻辑电路是组合逻辑电路+存储电路结合；输出状态必须反馈到组合电路的输入端，与输入信号共同决定组合逻辑的输出..
三、分析方法
组合逻辑电路是从电路的输入到输出逐级写出逻辑函数式，最后得到表示输出与输入关系的逻辑函数式。

然后用公式化简法或者卡诺图化简法得到函数式的化简或变换，以使逻辑关系简单明了。

有时还可以将逻辑函数式转换为真值表的形式。

时序逻辑电路：。

标题简述时序逻辑电路和组合逻辑电路的区别。

时序逻辑电路和组合逻辑电路是数字电路中的两种基本类型，它们在逻辑功能和设计原理上存在着不同。

其中，组合逻辑电路只由与、或、非等逻辑门构成，它的输出只取决于当前输入，而与之相对的，时序逻辑电路内部有存储元件，其输出还受到存储状态的影响。

下面详细介绍一下两者的区别：
1. 逻辑功能不同
组合逻辑电路的输出仅依赖于当前输入，即输出仅由输入计算得出，与时间无关。

而时序逻辑电路除了跟输入相关之外，还会受到存储器中数据状态的影响，即输出受到历史输入和状态的影响。

2. 设计原理不同
组合逻辑电路的设计更加简单，因为它只需要使用逻辑门，而时序逻辑电路则需要使用存储元件（如锁存器、触发器等）。

时序逻辑
电路的设计需要考虑到时序性问题，须要进行状态的存储和时钟控制等方面的设计。

3. 运行模式不同
组合逻辑电路的运行是瞬时的，即输入变化后立刻输出结果。

而时序逻辑电路的运行是有序的，需要时钟信号的驱动，根据时钟的脉冲来确定执行时间点，因此其输出在时钟周期内并不是瞬间变化的。

总之，组合逻辑电路和时序逻辑电路是数字电路中两种基本类型，它们在逻辑功能、设计原理和运行模式等方面存在明显区别。

在实际应用中，应该根据具体需求选择合适的电路类型，以达到最佳的性能
和效果。

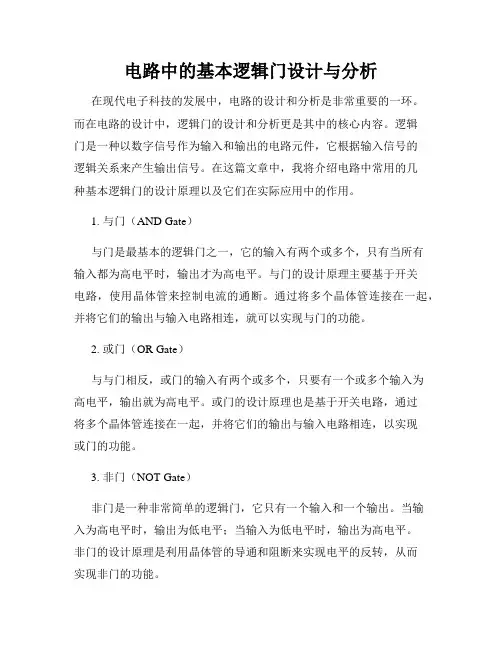

电路中的基本逻辑门设计与分析在现代电子科技的发展中，电路的设计和分析是非常重要的一环。

而在电路的设计中，逻辑门的设计和分析更是其中的核心内容。

逻辑门是一种以数字信号作为输入和输出的电路元件，它根据输入信号的逻辑关系来产生输出信号。

在这篇文章中，我将介绍电路中常用的几种基本逻辑门的设计原理以及它们在实际应用中的作用。

1. 与门（AND Gate）与门是最基本的逻辑门之一，它的输入有两个或多个，只有当所有输入都为高电平时，输出才为高电平。

与门的设计原理主要基于开关电路，使用晶体管来控制电流的通断。

通过将多个晶体管连接在一起，并将它们的输出与输入电路相连，就可以实现与门的功能。

2. 或门（OR Gate）与与门相反，或门的输入有两个或多个，只要有一个或多个输入为高电平，输出就为高电平。

或门的设计原理也是基于开关电路，通过将多个晶体管连接在一起，并将它们的输出与输入电路相连，以实现或门的功能。

3. 非门（NOT Gate）非门是一种非常简单的逻辑门，它只有一个输入和一个输出。

当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。

非门的设计原理是利用晶体管的导通和阻断来实现电平的反转，从而实现非门的功能。

这些基本逻辑门可以通过组合和串联的方式来实现更复杂的逻辑功能，比如与非门（NAND Gate）、或非门（NOR Gate）、异或门（Exclusive OR Gate）等。

它们在计算机科学和电子工程领域中有广泛的应用。

逻辑门的设计和分析是电子工程师的重要任务之一。

在设计逻辑电路时，需要考虑电压和电流的关系、晶体管的特性以及电路的稳定性等因素。

通过计算和仿真，工程师可以评估电路的性能，并进行必要的优化和改进。

除了逻辑门的设计，还有其他诸如时序逻辑电路和组合逻辑电路等的设计和分析。

时序逻辑电路是通过时钟信号来控制电路的，它具有记忆能力，可以存储和处理有序的信息。

而组合逻辑电路则是根据输入的组合和连接关系来产生输出。

《电子技术基础与技能》教案-逻辑门电路一、教学目标1. 了解逻辑门电路的基本概念和特点2. 掌握与门、或门、非门、异或门等逻辑门电路的原理和应用3. 学会使用逻辑门电路进行简单的逻辑运算和设计二、教学内容1. 逻辑门电路的基本概念和特点2. 与门电路的原理和应用3. 或门电路的原理和应用4. 非门电路的原理和应用5. 异或门电路的原理和应用三、教学准备1. 教室环境布置：黑板、投影仪、逻辑门电路实物或模型2. 教学材料：教材、PPT、逻辑门电路实验器材四、教学过程1. 引入：通过简单的例子引入逻辑门电路的概念，激发学生的兴趣2. 讲解：讲解逻辑门电路的基本概念和特点，分别介绍与门、或门、非门、异或门等逻辑门电路的原理和应用3. 演示：使用逻辑门电路实物或模型进行演示，让学生更直观地理解逻辑门电路的工作原理4. 练习：让学生通过实验或练习题的方式，亲自操作和设计逻辑门电路，巩固所学知识5. 总结：对本节课的内容进行总结，强调重点和难点五、教学评价1. 课堂讲解：评价学生对逻辑门电路的基本概念和特点的理解程度2. 课堂演示：评价学生对逻辑门电路工作原理的直观理解程度3. 练习题：评价学生对逻辑门电路原理和应用的掌握程度六、教学方法1. 讲授法：通过讲解逻辑门电路的基本概念、原理和应用，使学生掌握相关知识。

2. 演示法：利用逻辑门电路实物或模型进行演示，帮助学生直观地理解逻辑门电路的工作原理。

3. 实践操作法：让学生亲自动手进行逻辑门电路的实验操作，增强对知识的理解和记忆。

4. 案例分析法：通过分析实际应用案例，使学生了解逻辑门电路在电子技术领域的应用价值。

七、教学步骤1. 导入新课：通过简单的例子引入逻辑门电路的概念，激发学生的学习兴趣。

2. 讲解与门电路：讲解与门电路的原理和应用，让学生理解与门的特点。

3. 讲解或门电路：讲解或门电路的原理和应用，让学生理解或门的特点。

4. 讲解非门电路：讲解非门电路的原理和应用，让学生理解非门的5. 讲解异或门电路：讲解异或门电路的原理和应用，让学生理解异或门的特点。

数字逻辑中的组合逻辑与时序逻辑数字逻辑是计算机科学中的一门基础课程，主要研究数字电路的设计与分析。

其中，组合逻辑和时序逻辑是数字逻辑中的两个重要部分。

它们分别在不同层面上负责处理不同类型的电路逻辑问题。

本文将详细介绍组合逻辑和时序逻辑的概念、特点和应用。

一、组合逻辑组合逻辑是一种基本的逻辑电路，它的输出只依赖于当前的输入，与电路的过去状态无关。

组合逻辑电路是通过逻辑门（与门、或门、非门等）构成的，每个逻辑门都有一个输出和一个或多个输入。

逻辑门的输出是根据输入信号进行逻辑运算得出的。

常见的组合逻辑电路有多路选择器、编码器、译码器等。

组合逻辑电路主要用于完成逻辑判断和逻辑运算的功能。

它通常被用来实现简单的决策逻辑或运算逻辑，例如比较大小、加法运算等。

组合逻辑电路具有简单、快速、低成本等特点，广泛应用于数字电路中。

它不需要记忆功能，仅通过输入的信号就能够立即输出结果。

二、时序逻辑时序逻辑是一种有记忆功能的逻辑电路，它的输出不仅依赖于当前的输入，还依赖于电路的过去状态。

时序逻辑电路由组合逻辑电路和存储单元（如触发器、寄存器等）组成，存储单元用于存储过去的状态，组合逻辑电路用于处理当前输入和存储单元中的状态。

时序逻辑电路主要用于处理需要考虑先后顺序或时间因素的问题，例如状态机、计数器等。

它可以实现复杂的逻辑功能和序列控制。

由于时序逻辑电路需要存储单元来存储过去的状态，因此它比组合逻辑电路更复杂，速度较慢且成本较高。

三、组合逻辑与时序逻辑的应用组合逻辑和时序逻辑在数字电路中有着广泛的应用。

组合逻辑电路常用于实现算术逻辑单元（ALU）、多路选择器、编码器、解码器等基本逻辑功能。

它们可以用于计算机内部的数据处理、信号处理等。

此外，组合逻辑电路还可以用于逻辑门电路的设计和实现。

时序逻辑电路在数字电路中也有着重要的应用。

它们可以用于状态机的设计和控制、计数器、寄存器等的实现。

时序逻辑电路常出现在时钟信号的控制和数据的存储与传输中。

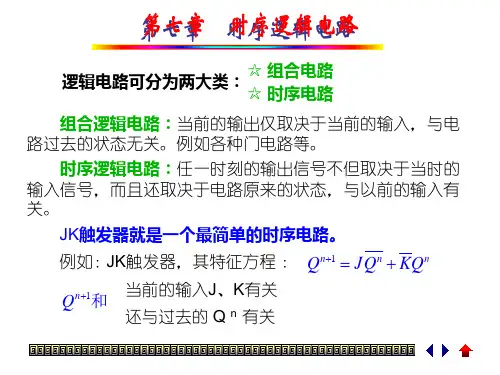

JK触发器就是一个最简单的时序电路。
例如：JK触发器，其特征方程 ： Q n1 J Q n KQ n 当前的输入J、K有关 还与过去的 Q n 有关
Q 序电路由两部分组成：组合电路、存储电路。
外输入：X(X1,X2┈Xi ) 是时序电路的外部 输入信号。
1
Z
T'
Q T
激励方程： T X
CP
状态方程： Q n1 T Q n CP


X Q n CP


＝X ⊙ Q n CP↓
三、工作波形 （用特征方程画工作波形） 相同为1 Qn1 [ X Qn ] CP 相异为0 从工作波形中可以看出： 虽然输入信号X、CP完全相同，但由于T触发器 原来状态不同： Q n =0,z=0 CP Q n =1,z有输出 X 由此可见：时序电路的输 出不仅取决于当时的输入 信号（ X、CP），还取决 于电路内部存储电路（T触 发器）的原来状态。
X
& 1
1
Z
T'
组合电路由三个门电路组成 存储电路由T触发器构成 CP
Q T
② 外部输入X，CP。（CP也可以看作外部输入） ③ 内输入是由T触发器的Q端反馈到组合电路输入端。 ④ Tˊ是内输出信号，作为T触发器的输入。 ⑤ Z为时序电路的输出。
二、功能描述 输出方程：Z XQ CP
n
X
& 1
1、同步时序电路 2、异步时序电路
存储电路的状态转换是在统一时钟控 制下同步进行的。
没有统一时钟，存储电路状态变化不 是同时发生的。 五、时序电路根据输出信号划分为米利型和穆尔型两种 1、米利型 输出信号不仅取决于存储电路状态，而且还取决于 输入变量。

组合逻辑电路的模型：
x1
输入
xn
组合 逻辑 电路
F1
输出
Fm
Fi fi (x1,, xn ) i 1,, m
2 触发器
触发器是一种具有两个稳定状态、并且能可靠地设置其状 态的电路单元。触发器通常由逻辑门构成。
同步时序逻辑电路中常常用触发器作为存储元件。
4.2.1 RS触发器
1. 基本RS触发器
4.2.2 D触发器
D触发器除时钟信号输入端外有一个输入端D，具有置0、 置1的功能。D触发器受时钟信号控制，只有当时钟信号 有效时，才能通过输入端D设置其状态；若时钟信号无效， 无论输入端D是什么信号，D触发器保持先前的状态不变。
D触发器的状态方程为：
Q(n1) D
为避免“空翻”现象，实际使用的D触发器采用了维持阻 塞结构，称为维持阻塞D触发器。维持阻塞D触发器在时 钟信号的上升沿采样输入端D并设置状态，具有较高的稳 定性和可靠性。
而存储元件的输出y1, …, yr也作为组合逻辑部分的内部输入， y1, …, yr称为同步时序逻辑电路的状态。当新的时钟信号没 有到来的时候，同步时序逻辑电路的状态y1, …, yr不会发生 改变，即使输入x1 , …, xn有变化状态y1, …, yr也不会改变； 对于新的时钟信号到来之前的状态y1, …, yr称为现态，记作 记作y (n)或y；当新的时钟信号到达后，存储电路会根据激 励信号Y1, …, Yr而改变其输出y1, …, yr ，此时的状态称为次 态，记作y (n + 1)。当时钟信号没有到达时，电路处于现态， 次态是电路未来变化的走向；当时钟信号到来后，先前的 次态成为当前的现态。
在不完全确定状态表中，判断两个状态是否相容的条件是： 在所有的输入条件下，

简述时序逻辑电路和组合逻辑电路的区别。

时序逻辑电路和组合逻辑电路是数字电路中两种不同类型的电路。

它们在逻辑设计和功能上都有很大的区别，下面将详细介绍它们的区
别和应用。

组合逻辑电路是一种逻辑电路，它的输出只取决于当前输入信号
的组合，与电路在过去或未来的状态无关。

组合逻辑电路中的逻辑门（比如与门、或门、非门等）只有输入和输出，中间没有存储器元件，因此，组合逻辑电路的输出是只与输入有关的纯函数，而且没有时序
上的限制。

组合逻辑电路的应用非常广泛，比如数字逻辑电路、数字
信号处理、和计算机外围设备等等。

时序逻辑电路是一种可以存储状态和具有时序限制的逻辑电路。

它的输出依赖于当前输入信号和电路先前的状态，即依赖于电路的时
序功能。

时序逻辑电路中的存储器元件（比如触发器、计数器、寄存
器等）可以存储和改变电路内部的状态信息。

时序逻辑电路的输出是
由逐步的信号传递决定的，其状态转换受到时钟频率的控制。

时序逻
辑电路的应用也非常广泛，比如时序控制电路、时序信号处理电路、
计时电路、时序准确的数据采集系统等等。

因此，从实现功能的角度来看，组合逻辑和时序逻辑电路有明显
的差异。

组合逻辑电路是一种由逻辑门组成的无存储电路，它只能执
行纯函数，并且不涉及时序问题；时序逻辑电路则可以存储状态，对
于输入信号的响应带有时序限制，而且具有记忆和控制的能力。

两种
逻辑电路在实际应用中共同存在，在数字电子技术中占有重要地位。

对于不同的应用，工程师需要选择适当的电路来实现所需的功能，以达到最佳的效果。

简述时序逻辑电路与组合逻辑电路的异同哎呀，今天咱们聊聊时序逻辑电路和组合逻辑电路，听起来有点高深，但其实就像是两种不同的“菜系”，各有各的特色。

组合逻辑电路，简直就是一盘快手菜，想吃啥就放啥。

输入信号一来，电路立马“炒”出个结果，没有任何的延迟和复杂的过程。

就像你今天心情好，随便翻个冰箱，拿出一些蔬菜和剩饭，煮一碗热腾腾的炒饭，想怎么搭配就怎么搭配，简单直接，不拖泥带水。

不过啊，咱们再来看看时序逻辑电路，这家伙就有点儿讲究了。

就像一个大厨，做菜的时候得先准备好所有的材料，还得有个计时器在旁边，提醒他什么时候加调料。

时序逻辑电路的特点就是它对时间有要求，输出信号不仅仅取决于当前的输入，还得看之前的输入，甚至是时间上的“历史”，这就有点像你和朋友聊八卦，要是前面没有铺垫，后面的故事可就讲不下去了。

组合逻辑电路真的是简单到让人觉得心里有底。

它就像一条直来直去的河流，没什么复杂的转弯，一切都是那么顺畅。

无论是加法器、乘法器，还是其他逻辑门，输入就是输出，明明白白。

可一旦涉及到时序逻辑电路，那可就复杂多了。

这家伙不仅需要输入信号，时钟信号也得给它来点儿，简直像是给大厨设定的烹饪时间，你不按时下菜，可就凉了。

再说说稳定性，组合逻辑电路在这方面可是没话说。

只要输入信号稳定，输出就是一成不变的，简直就是“风平浪静”的状态。

然而，时序逻辑电路就有点小脾气了，它的输出受时钟影响，时钟一跳动，输出就可能变得千变万化。

这种状态，真让人忍不住想说：“你今天是咋了，怎么这么多变呢？”这种变化有时候真是让人捉摸不透，就像天气说变就变。

不过，组合逻辑电路和时序逻辑电路其实还有个共同点，那就是它们的基本单元。

它们都喜欢使用逻辑门，这些逻辑门就像是电路中的“小伙伴”，可以帮助它们完成各种计算任务。

组合逻辑电路用的是基本的与门、或门、非门，简单得很。

而时序逻辑电路可就不止这些了，还得用上触发器和寄存器这些玩意儿，这样才能在时间的长河中游刃有余。

逻辑电路分类逻辑电路是现代电子技术中的重要组成部分，它们用于在电子设备中处理和传输信息。

根据其功能和结构的不同，逻辑电路可以分为多个分类。

以下是对几种常见的逻辑电路分类的介绍。

第一类是组合逻辑电路。

组合逻辑电路是由逻辑门组成的电路，逻辑门根据输入信号的组合来产生输出信号。

组合逻辑电路的输出只与当前的输入信号有关，而不受过去输入信号的影响。

常见的组合逻辑电路包括与门、或门、非门等。

与门的输出只有在所有输入信号都为1时才为1，否则为0；或门的输出只有在任意一个输入信号为1时才为1，否则为0；非门的输出与输入信号相反。

第二类是时序逻辑电路。

时序逻辑电路是由存储器和触发器等组成的电路，它可以根据输入信号和内部状态的变化来产生输出信号。

时序逻辑电路具有内部记忆功能，可以实现存储和处理信息的功能。

触发器是时序逻辑电路的核心元件，它可以存储一个比特的信息，并根据时钟信号的变化来改变其输出状态。

常见的触发器包括D触发器、JK触发器等。

第三类是可编程逻辑器件。

可编程逻辑器件是一种集成电路，可以根据用户的需求进行编程，实现不同的逻辑功能。

它通常由逻辑门和可编程的连接结构组成，可以根据用户的输入信号和编程信息来产生输出信号。

常见的可编程逻辑器件有可编程门阵列（PGA）、可编程逻辑阵列（PLA）等。

第四类是数字信号处理器（DSP）。

数字信号处理器是一种专门用于处理数字信号的微处理器，它可以对输入的数字信号进行快速、准确的处理。

数字信号处理器通常具有高速、高精度和低功耗的特点，广泛应用于通信、音频、视频等领域。

以上是对几种常见的逻辑电路分类的简要介绍。

通过合理的组合和应用这些逻辑电路，可以实现各种复杂的电子系统和功能。

在现代科技发展的背景下，逻辑电路的应用前景十分广阔，将持续为人类生活和工作带来更多的便利和创新。

组合逻辑电路和时序逻辑电路
组合逻辑电路和时序逻辑电路的区别：组合逻辑电路可以有若个输入变量和若干个输出变量，其每个输出变量是其输入的逻辑函数，其每个时刻的输出变量的状态仅与当时的输入变量的状态有关，与本输出的原来状态及输入的原状态无关，也就是输入状态的变化立即反映在输出状态的变化。

时序逻辑电路任意时刻的输出不仅取决于该时刻的输入，而且还和电路原来的状态有关。

也就是说，组合逻辑电路没有记忆功能，而时序电路具有记忆功能。

时序逻辑电路简称时序电路，它是由最基本的逻辑门电路加上反馈逻辑回路(输出到输入)或器件组合而成的电路，与组合电路最本质的区别在于时序电路具有记忆功能。

时序电路的特点是：输出不仅取决于当时的输入值，而且还与电路过去的状态有关。

它类似于含储能元件的电感或电容的电路，如触发器、锁存器、计数器、移位寄存器、储存器等电路都是时序电路的典型器件。

时序逻辑电路与组合逻辑电路的区别时序逻辑电路和组合逻辑电路是数字电路中两种最基本的电路类型。

它们在功能和设计上存在一些重要的区别，本文将详细讨论这两种电路的区别。

一、概念和定义1. 组合逻辑电路：组合逻辑电路是一种只依赖于当前输入信号的电路。

它的输出仅由输入信号决定，而与输入信号的顺序无关。

组合逻辑电路通过逻辑门（如与门、或门、非门等）的组合来实现特定的功能。

2. 时序逻辑电路：时序逻辑电路是一种依赖于当前输入信号和过去输入信号的电路。

它的输出不仅由当前输入信号决定，还受到过去输入信号的影响。

时序逻辑电路通过触发器、计数器等元件来存储和处理信息。

二、功能特点1. 组合逻辑电路：组合逻辑电路的输出仅由当前输入信号决定，它们之间没有存储元件，因此其输出对于同一组输入始终是确定的。

组合逻辑电路通常用于执行布尔运算、逻辑运算和算术运算等。

2. 时序逻辑电路：时序逻辑电路的输出不仅受当前输入信号的影响，还受到过去输入信号的影响。

时序逻辑电路中的触发器和计数器等存储元件可以存储信息，并且可以根据时钟信号的控制进行状态转换。

时序逻辑电路通常用于实现时序控制、状态机和时钟同步等功能。

三、设计方式1. 组合逻辑电路：组合逻辑电路的设计是基于真值表或卡诺图进行的。

通过对输入和输出之间的关系进行分析，使用逻辑门来实现所需的功能。

2. 时序逻辑电路：时序逻辑电路的设计需要考虑状态转换和时序控制。

通过定义状态和状态转移条件，使用触发器和计数器等存储元件来实现所需的功能。

四、时序性和稳定性1. 组合逻辑电路：组合逻辑电路的输出几乎是瞬时的，即输入信号发生变化后，输出信号立即改变。

组合逻辑电路对输入信号的变化非常敏感，输入信号的微小变化可能导致输出信号的剧烈波动。

2. 时序逻辑电路：时序逻辑电路的输出在时钟信号的控制下进行状态转换，输出信号的改变需要经过一定的延迟。

时序逻辑电路对输入信号的变化具有一定的容忍度，输入信号的瞬时变化不会立即反映在输出信号上。

verilog时序逻辑和组合逻辑
摘要：
1.组合逻辑简介
2.时序逻辑简介
3.组合逻辑与时序逻辑的区别
4.实例分析
5.总结
正文：
【1】组合逻辑简介
组合逻辑是数字电路设计中的基础部分，它主要研究如何使用布尔代数和逻辑门来实现数字逻辑电路。

组合逻辑电路的特点是，其输出仅依赖于当前时刻的输入，而与之前的输入状态无关。

简而言之，组合逻辑电路不需要考虑时间因素，只需关注输入与输出之间的关系。

【2】时序逻辑简介
时序逻辑是数字电路设计的另一个重要分支，它主要研究如何在电路中处理带有时间约束的逻辑问题。

时序逻辑电路的输出不仅依赖于当前时刻的输入，还与之前时刻的输入状态有关。

这使得时序逻辑电路的设计相比组合逻辑电路更为复杂。

【3】组合逻辑与时序逻辑的区别
组合逻辑和时序逻辑的主要区别在于对时间因素的处理。

组合逻辑不考虑输入信号的历史状态，而时序逻辑关注输入信号的历史状态对电路输出的影
响。

此外，组合逻辑电路的设计相对简单，而时序逻辑电路的设计则更为复杂。

【4】实例分析
以一个简单的触发器为例，触发器的输入信号为A、B，输出信号为Q。

在没有考虑时序约束的情况下，可以使用组合逻辑实现触发器。

但当需要满足一定的时间约束（如设置潜伏期和建立时间）时，组合逻辑无法满足要求，必须采用时序逻辑设计。

【5】总结
总之，组合逻辑和时序逻辑在数字电路设计中具有不同的应用场景。

组合逻辑适用于简单数字电路设计，关注输入与输出之间的关系；而时序逻辑适用于复杂数字电路设计，需要考虑时间约束。
