时序逻辑电路分为几类

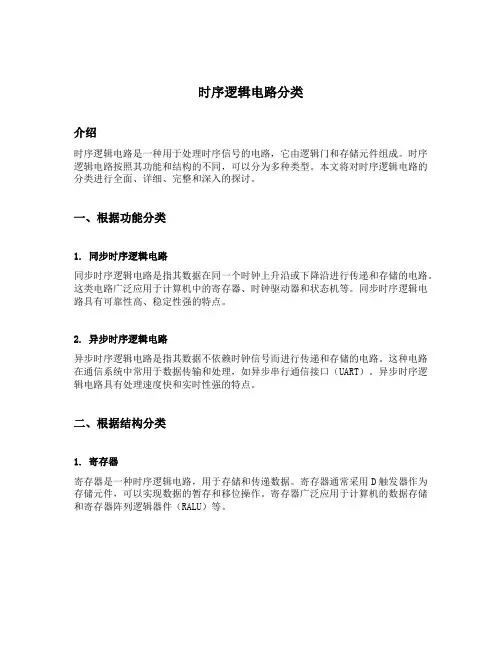

时序逻辑电路分类介绍时序逻辑电路是一种用于处理时序信号的电路，它由逻辑门和存储元件组成。

时序逻辑电路按照其功能和结构的不同，可以分为多种类型。

本文将对时序逻辑电路的分类进行全面、详细、完整和深入的探讨。

一、根据功能分类1. 同步时序逻辑电路同步时序逻辑电路是指其数据在同一个时钟上升沿或下降沿进行传递和存储的电路。

这类电路广泛应用于计算机中的寄存器、时钟驱动器和状态机等。

同步时序逻辑电路具有可靠性高、稳定性强的特点。

2. 异步时序逻辑电路异步时序逻辑电路是指其数据不依赖时钟信号而进行传递和存储的电路。

这种电路在通信系统中常用于数据传输和处理，如异步串行通信接口（UART）。

异步时序逻辑电路具有处理速度快和实时性强的特点。

二、根据结构分类1. 寄存器寄存器是一种时序逻辑电路，用于存储和传递数据。

寄存器通常采用D触发器作为存储元件，可以实现数据的暂存和移位操作。

寄存器广泛应用于计算机的数据存储和寄存器阵列逻辑器件（RALU）等。

2. 计数器计数器是一种时序逻辑电路，用于生成特定的计数序列。

计数器可以按照时钟信号对计数进行增加或减少，并可以在达到指定计数值时触发其他操作。

计数器被广泛应用于时钟发生器、频率分频器和时序控制等电路中。

3. 时序控制器时序控制器是一种时序逻辑电路，用于控制其他电路的时序和操作。

时序控制器根据输入的控制信号和当前的状态，通过逻辑运算和状态转移进行运算和控制。

时序控制器被广泛应用于计算机的指令译码和状态机的设计中。

三、根据存储方式分类1. 同步存储器同步存储器是一种时序逻辑电路，用于存储和读取数据。

同步存储器是在时钟信号作用下进行数据存取的，并且数据的读取和写入操作都在时钟的上升沿或下降沿进行。

同步存储器主要包括静态随机存储器（SRAM）和动态随机存储器（DRAM）等。

2. 异步存储器异步存储器是一种时序逻辑电路，用于存储和读取数据。

与同步存储器不同的是，异步存储器的读取和写入操作不依赖时钟信号，而是由数据访问信号和存储器内部的同步电路进行控制。

时序逻辑电路的分类时序逻辑电路是现代数字电路设计中的重要组成部分，广泛应用于计算机、通信系统、工业控制等领域。

根据时序逻辑电路的特点和功能，可以将其分为同步和异步两类，每一类又可以进一步细分为多个子类。

同步时序逻辑电路同步时序逻辑电路是指所有触发器在一个时钟信号的控制下工作的电路。

它们的特点是逻辑部件和触发器之间存在明确的时钟信号传输路径，通过时钟信号的统一控制可以确保各个部件在相同的时间点进行状态的更新。

同步时序逻辑电路主要包括以下几种分类：1.锁存器（Latch）：锁存器是一种用触发器实现的存储元件，可以存储一个比特的信息，并在时钟信号的边沿进行更新。

常见的锁存器有D锁存器、JK锁存器等，它们可以应用于寄存器、缓存等场景。

2.寄存器（Register）：寄存器是由若干个锁存器组成的存储单元，可以同时存储多个比特的信息。

根据输入输出的配置，寄存器可以分为并行输入输出寄存器和串行输入输出寄存器。

3.计数器（Counter）：计数器是一种能够在一个范围内进行计数的时序逻辑电路。

常见的计数器有二进制计数器、同步计数器和异步计数器等，它们可以应用于时钟频率分频、时钟周期计数等场景。

4.移位寄存器（Shift Register）：移位寄存器是一种可以将输入序列移位输出的时序逻辑电路。

常见的移位寄存器有串行输入并行输出寄存器和并行输入串行输出寄存器等，它们可以应用于数据的平行-串行和串行-平行转换。

5.状态机（Finite State Machine，FSM）：状态机是一种通过多个状态和状态之间的转移来对系统进行建模的时序逻辑电路。

常见的状态机包括Mealy状态机和Moore状态机，它们可以用于设计数字系统的控制器、序列检测电路等。

异步时序逻辑电路异步时序逻辑电路是指各个逻辑部件之间没有明确的时钟信号传输路径，它们是基于组合逻辑电路的延时和信号传播来完成状态更新的。

与同步时序逻辑电路相比，异步时序逻辑电路的设计更加灵活，但同时也面临着时序和稳定性等问题的挑战。

电子技术基础作业题10网络收集仅供参考没有讲过的内容可以不做。

一、填空题：（每空0.5分，共33分）1、时序逻辑电路按各位触发器接受时钟脉冲控制信号的不同，可分为同步时序逻辑电路和异步时序逻辑电路两大类。

在异步时序逻辑电路中，各位触发器无统一的时钟脉冲控制信号，输出状态的变化通常不是同一时刻发生的。

2、根据已知的逻辑电路，找出电路的输入和其现态及输出之间的关系，最后总结出电路逻辑功能的一系列步骤，称为时序逻辑电路的分析。

3、当时序逻辑电路的触发器位数为n，电路状态按二进制数的自然态序循环，经历的独立状态为2n个，这时，我们称此类电路为二进制计数器。

二进制计数器除了按同步、异步分类外，按计数的加减规律还可分为加计数器、减计数器和可逆计数器。

4、在十进制计数器中，要表示一位十进制数时，至少要用四位触发器才能实现。

十进制计数电路中最常采用的是8421 BCD代码来表示一位十进制数。

5、时序逻辑电路中仅有存储记忆电路而没有逻辑门电路时，构成的电路类型通常称为莫尔型时序逻辑电路；如果电路中不但除了有存储记忆电路的输入端子，还有逻辑门电路的输入时，构成的电路类型称为米莱型时序逻辑电路。

6、分析时序逻辑电路时，首先要根据已知逻辑的电路图分别写出相应的驱动方程、输出方程和次态方程，若所分析电路属于异步时序逻辑电路，则还要写出各位触发器的时钟脉冲方程。

7、时序逻辑电路中某计数器中的无效码，若在开机时出现，不用人工或其它设备的干预，计数器能够很快自行进入有效循环体，使无效码不再出现的能力称为自启动能力。

8、在分频、控制、测量等电路中，计数器应用得非常广泛。

构成一个六进制计数器最少要采用三位触发器，这时构成的电路有6个有效状态，2个无效状态。

9、寄存器可分为数码寄存器和移位寄存器，集成74LS194属于双向移位寄存器。

用四位移位寄存器构成环行计数器时，有效状态共有4个；若构成扭环计数器时，其有效状态是8个。

10、寄存器是可用来存放数码、运算结果或指令的电路，通常由具有存储功能的多位触发器组合起来构成。

《时序逻辑电路》知识要点复习一、时序逻辑电路1、时序逻辑电路：电路的输出状态不仅与同一时刻的输入状态有关，也与电路原状态有关。

时序逻辑电路具有记忆功能。

2、时序逻辑电路分类：可分为两大类：同步时序电路与异步时序电路。

（1）同步时序电路：各触发器都受到同一时钟脉冲控制，所有触发器的状态变化都在同一时刻发生。

（2）异步时序电路：各触发器没有统一的时钟脉冲(或者没有时钟脉冲)，各触发器状态变化不在同一时刻发生。

计数器、寄存器都属于时序逻辑电路。

3、时序逻辑电路由门电路和触发器组成，触发器是构成时序逻辑电路的基本单元。

二、计数器1、计数器概述：（1）计数器：能完成计数，具有分频、定时和测量等功能的电路。

（2）计数器的组成：由触发器和门电路组成。

2、计数器的分类：按数制分：二进制计数器、十进制计数器、N 进制(任意进制)计数器；按计数方式分：加法计数器、减法计数器、可逆计数器；按时钟控制分：同步计数器、异步计数器。

3、计数器计数容量（长度或模）:计数器能够记忆输入脉冲的数目，就称为计数器的计数容量（或计数长度或计数模），用 M 表示。

3 位二进制同步加法计数器：M=23=8，n 位二进制同步加法计数器：M=2n，n 位二进制计数器需要用n个触发器。

4、二进制计数器(1)异步二进制加法计数器：如下图电路中，四个JK触发器顺次连接起来，把上一触发器的Q 端输出作为下一个触发器的时钟信号，CP0=CP CP1=QCP2=Q1CP3=Q2，J=K=1J1=K1=1 J2=K2=1 J3=K3=1Q3Q2Q1Q为计数输出，Q3为进位输出，Rd 为异步复位（清0）这样构成了四位异步二进制加计数器。

在计数前清零，Q3Q2Q1Q=0000；第一个脉冲输入后，Q3Q2Q1Q=0001；第二个脉冲输入后，Q3Q2Q1Q=0010；第三个脉冲输入后，Q3Q2Q1Q=0011，……，第15个脉冲输入后，Q3Q2Q1Q=1111，第16个脉冲输入后，Q3Q2Q1Q=0000，并向高位输出一个进位信号，当下一个脉冲来时，进入新的计数周期。

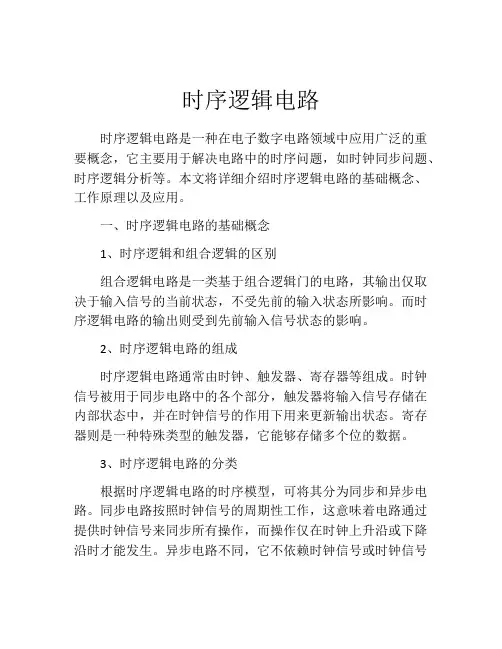

时序逻辑电路时序逻辑电路是一种在电子数字电路领域中应用广泛的重要概念，它主要用于解决电路中的时序问题，如时钟同步问题、时序逻辑分析等。

本文将详细介绍时序逻辑电路的基础概念、工作原理以及应用。

一、时序逻辑电路的基础概念1、时序逻辑和组合逻辑的区别组合逻辑电路是一类基于组合逻辑门的电路，其输出仅取决于输入信号的当前状态，不受先前的输入状态所影响。

而时序逻辑电路的输出则受到先前输入信号状态的影响。

2、时序逻辑电路的组成时序逻辑电路通常由时钟、触发器、寄存器等组成。

时钟信号被用于同步电路中的各个部分，触发器将输入信号存储在内部状态中，并在时钟信号的作用下用来更新输出状态。

寄存器则是一种特殊类型的触发器，它能够存储多个位的数据。

3、时序逻辑电路的分类根据时序逻辑电路的时序模型，可将其分为同步和异步电路。

同步电路按照时钟信号的周期性工作，这意味着电路通过提供时钟信号来同步所有操作，而操作仅在时钟上升沿或下降沿时才能发生。

异步电路不同，它不依赖时钟信号或时钟信号的上升和下降沿，所以在一次操作完成之前，下一次操作可能已经开始了。

二、时序逻辑电路的工作原理时序逻辑电路的主要工作原理基于触发器的行为和时钟电路的同步机制。

在时序逻辑电路中使用了一些触发器来存储电路状态，待时钟信号到达时更新输出。

时钟信号提供了同步的机制，确保电路中所有部分在时钟信号到达时同时工作。

触发器的基本工作原理是将输入信号存储到内部状态中，并在时钟信号的作用下，用来更新输出状态。

时钟信号的边沿触发触发器，即在上升沿或下降沿时触发触发器状态的更新。

这意味着在更新之前，电路的状态保持不变。

三、时序逻辑电路的应用1、时序电路在计算机系统中的应用时序逻辑电路在计算机系统中有着广泛的应用。

例如，计算机中的时钟信号可用来同步处理器、主存储器和其他外设间的工作。

此外，电路中的寄存器和触发器也被用于存储和更新信息，这些信息可以是计算机程序中的指令、运算结果或其他数据。

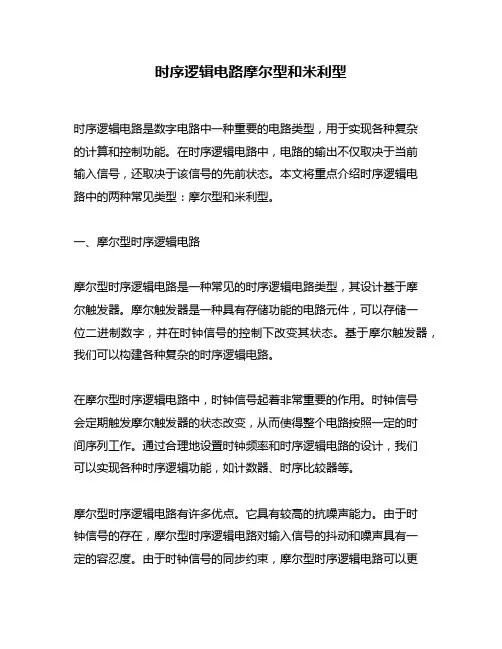

时序逻辑电路摩尔型和米利型时序逻辑电路是数字电路中一种重要的电路类型，用于实现各种复杂的计算和控制功能。

在时序逻辑电路中，电路的输出不仅取决于当前输入信号，还取决于该信号的先前状态。

本文将重点介绍时序逻辑电路中的两种常见类型：摩尔型和米利型。

一、摩尔型时序逻辑电路摩尔型时序逻辑电路是一种常见的时序逻辑电路类型，其设计基于摩尔触发器。

摩尔触发器是一种具有存储功能的电路元件，可以存储一位二进制数字，并在时钟信号的控制下改变其状态。

基于摩尔触发器，我们可以构建各种复杂的时序逻辑电路。

在摩尔型时序逻辑电路中，时钟信号起着非常重要的作用。

时钟信号会定期触发摩尔触发器的状态改变，从而使得整个电路按照一定的时间序列工作。

通过合理地设置时钟频率和时序逻辑电路的设计，我们可以实现各种时序逻辑功能，如计数器、时序比较器等。

摩尔型时序逻辑电路有许多优点。

它具有较高的抗噪声能力。

由于时钟信号的存在，摩尔型时序逻辑电路对输入信号的抖动和噪声具有一定的容忍度。

由于时钟信号的同步约束，摩尔型时序逻辑电路可以更容易地进行时序分析和验证。

摩尔型时序逻辑电路在面积和功耗方面通常比米利型时序逻辑电路更优秀。

然而，摩尔型时序逻辑电路也存在一些限制。

由于时钟信号的存在，摩尔型时序逻辑电路的工作速度较慢。

在大规模集成电路中，时钟分布和时钟抖动可能会导致时序逻辑电路的性能问题。

摩尔型时序逻辑电路在一些特殊应用场景下可能无法满足需求，如高速数据传输等。

二、米利型时序逻辑电路米利型时序逻辑电路是一种相对较新的时序逻辑电路类型，其设计基于米利触发器。

米利触发器是一种时序逻辑电路元件，可以将输入信号的状态变化保存在存储单元中，并在时钟信号的控制下改变输出信号的状态。

与摩尔型时序逻辑电路相比，米利型时序逻辑电路具有更高的速度和更低的功耗。

在米利型时序逻辑电路中，存储单元采用动态存储器或双稳态存储器，能够在非时钟边沿时实现状态的改变，从而提高了时序逻辑电路的工作速度。

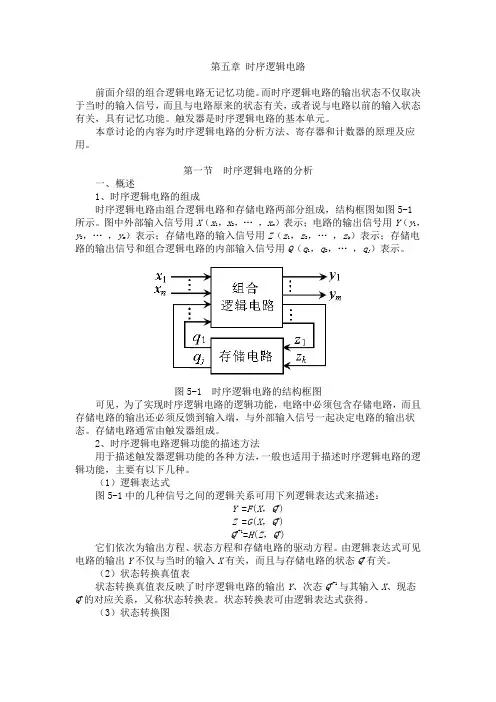

第五章时序逻辑电路前面介绍的组合逻辑电路无记忆功能。

而时序逻辑电路的输出状态不仅取决于当时的输入信号，而且与电路原来的状态有关，或者说与电路以前的输入状态有关，具有记忆功能。

触发器是时序逻辑电路的基本单元。

本章讨论的内容为时序逻辑电路的分析方法、寄存器和计数器的原理及应用。

第一节时序逻辑电路的分析一、概述1、时序逻辑电路的组成时序逻辑电路由组合逻辑电路和存储电路两部分组成，结构框图如图5-1所示。

图中外部输入信号用X（x1，x2，…，x n）表示；电路的输出信号用Y（y1，y，…，y m）表示；存储电路的输入信号用Z（z1，z2，…，z k）表示；存储电2路的输出信号和组合逻辑电路的内部输入信号用Q（q1，q2，…，q j）表示。

图5-1 时序逻辑电路的结构框图可见，为了实现时序逻辑电路的逻辑功能，电路中必须包含存储电路，而且存储电路的输出还必须反馈到输入端，与外部输入信号一起决定电路的输出状态。

存储电路通常由触发器组成。

2、时序逻辑电路逻辑功能的描述方法用于描述触发器逻辑功能的各种方法，一般也适用于描述时序逻辑电路的逻辑功能，主要有以下几种。

（1）逻辑表达式图5-1中的几种信号之间的逻辑关系可用下列逻辑表达式来描述：Y =F(X，Q n)Z =G(X，Q n)Q n+1=H(Z，Q n)它们依次为输出方程、状态方程和存储电路的驱动方程。

由逻辑表达式可见电路的输出Y不仅与当时的输入X有关，而且与存储电路的状态Q n有关。

（2）状态转换真值表状态转换真值表反映了时序逻辑电路的输出Y、次态Q n+1与其输入X、现态Q n的对应关系，又称状态转换表。

状态转换表可由逻辑表达式获得。

（3）状态转换图状态转换图又称状态图，是状态转换表的图形表示，它反映了时序逻辑电路状态的转换与输入、输出取值的规律。

（4）波形图波形图又称为时序图，是电路在时钟脉冲序列CP的作用下，电路的状态、输出随时间变化的波形。

应用波形图，便于通过实验的方法检查时序逻辑电路的逻辑功能。

时序逻辑电路的特点和分类一、时序逻辑电路的概念时序逻辑电路是由触发器和组合逻辑电路组成的，具有存储功能和状态转移功能。

时序逻辑电路的输出不仅取决于输入，还与先前状态有关。

因此，它们可以用来实现计数器、寄存器、状态机等。

二、时序逻辑电路的特点1. 存储功能：时序逻辑电路可以存储先前的状态，并在需要时将其恢复。

2. 状态转移功能：时序逻辑电路可以根据输入信号和当前状态，决定下一个状态。

3. 时钟信号：时序逻辑电路需要一个稳定的时钟信号来控制状态转移。

4. 产生延迟：由于触发器需要时间来响应输入信号并更新其输出，因此时序逻辑电路会产生一定的延迟。

三、时序逻辑电路的分类1. 同步电路：同步电路是指所有触发器都受到相同的时钟信号控制，以确保所有触发器同时更新其输出。

同步电路具有可靠性高、抗干扰能力强等特点。

2. 异步电路：异步电路是指不同触发器受到不同的控制信号，可以实现更灵活的状态转移。

但是，异步电路容易出现冲突和竞争条件，需要设计者特别注意。

3. 时序组合逻辑电路：时序组合逻辑电路是指由触发器和组合逻辑电路组成的复杂电路。

它可以实现更复杂的状态转移和计算功能，但也需要更复杂的设计和调试。

四、时序逻辑电路的应用1. 计数器：计数器是最常见的时序逻辑电路之一，可以用于计数、定时等应用。

2. 寄存器：寄存器可以存储数据，并在需要时将其恢复。

它通常与处理器或其他数字系统一起使用。

3. 状态机：状态机是一种特殊类型的时序逻辑电路，可以实现复杂的状态转移和控制功能。

它常用于控制系统、通信协议等领域。

4. 数字信号处理：数字信号处理通常涉及到大量的状态转移和计算操作，因此需要使用大量的时序逻辑电路来实现。

五、总结时序逻辑电路具有存储功能和状态转移功能，并需要稳定的时钟信号来控制状态转移。

根据不同的控制方式和功能需求，可以将其分为同步电路、异步电路和时序组合逻辑电路。

时序逻辑电路在计数器、寄存器、状态机、数字信号处理等领域有广泛的应用。

常用的时序逻辑电路时序逻辑电路是数字电路中一类重要的电路，它根据输入信号的顺序和时序关系，产生对应的输出信号。

时序逻辑电路主要应用于计时、控制、存储等领域。

本文将介绍几种常用的时序逻辑电路。

一、触发器触发器是一种常见的时序逻辑电路，它具有两个稳态，即SET和RESET。

触发器接受输入信号，并根据输入信号的变化产生对应的输出。

触发器有很多种类型，常见的有SR触发器、D触发器、JK 触发器等。

触发器在存储、计数、控制等方面有广泛的应用。

二、时序计数器时序计数器是一种能按照一定顺序计数的电路，它根据时钟信号和控制信号进行计数。

时序计数器的输出通常是一个二进制数，用于驱动其他电路的工作。

时序计数器有很多种类型，包括二进制计数器、BCD计数器、进位计数器等。

时序计数器在计时、频率分频、序列生成等方面有广泛的应用。

三、时序比较器时序比较器是一种能够比较两个信号的大小关系的电路。

它接受两个输入信号，并根据输入信号的大小关系产生对应的输出信号。

时序比较器通常用于判断两个信号的相等性、大小关系等。

常见的时序比较器有两位比较器、四位比较器等。

四、时序多路选择器时序多路选择器是一种能够根据控制信号选择不同输入信号的电路。

它接受多个输入信号和一个控制信号，并根据控制信号的不同选择对应的输入信号作为输出。

时序多路选择器常用于多路数据选择、时序控制等方面。

五、时序移位寄存器时序移位寄存器是一种能够将数据按照一定规律进行移位的电路。

它接受输入信号和时钟信号，并根据时钟信号的变化将输入信号进行移位。

时序移位寄存器常用于数据存储、数据传输等方面。

常见的时序移位寄存器有移位寄存器、移位计数器等。

六、状态机状态机是一种能够根据输入信号和当前状态产生下一个状态的电路。

它由状态寄存器和状态转移逻辑电路组成，能够实现复杂的状态转移和控制。

状态机常用于序列识别、控制逻辑等方面。

以上是几种常用的时序逻辑电路，它们在数字电路设计中起着重要的作用。

一，特点结构分类学习指导：通过本知识点的学习，了解时序逻辑电路的结构，掌握组合逻辑电路与时序电路的区别及时序电路的分类方法。

某时刻的特定输出仅决定于该时刻的输入，而与电路原来的状态无关。

时序电路的特点数字逻辑电路按工作特点分为两大类：一类是组合逻辑电路，简称组合电路；另一类是时序逻辑电路，简称时序电路。

时序电路与组合电路的区别：如果一个电路，由触发器和组合电路组成，那么它就有能力把前一时刻输入信号作用的结果，记忆在触发器中。

这样，电路在某一给定时刻的输出不仅取决于该时刻电路的输入，而且还取决于该时刻电路的状态（触发器的状态）。

所谓时序就是电路的状态与时间顺序有密切关系，预定操作是按时间顺序逐个进行的时序电路的特点是电路在任一时刻的稳定输出，不仅取决于该时刻电路的输入，而且还与电路过去的输入有关，因此这种电路必须具有存储电路（绝大多数由触发器构成）保证记忆能力，以便保存电路过去的输入状态。

时序电路的结构时序电路的一般结构如图5-1所示,它由组合电路和存储电路两部分组成，图5-1中X(X1、X2、······X n) 代表输入信号，Z(Z1、Z2、······X m)代表输出信号，W(W1、W2、······W h )代表存储电路控制信号，Y(Y1、Y2、······Y k) 代表存储电路输出状态(时钟信号未标出)，这些信号之间的关系可以用下列三个方程(函数）表示：输出方程： Z（t n）= F[X（t n），Y（t n）] （5-1）状态方程： Y（t n+1）= G[W（t n），Y（t n）] （5-2）各触发器的输入端表达式.控制方程: W（t n）= H[X（t n），Y（t n）] （5-3）各方程中t n、t n+1表示相邻的两个离散时间Y（t n）一般表示存储电路(各触发器)输出现时的状态，简称现态，或原状态Y（t n+1）则描述存储电路下一个工作周期（来过一个时钟脉冲以后）的状态，简称次态、或新状态.∙时序电路的分类由输出方程可知，时序电路的现时输出Z（t n）决定于存储电路的现时状态Y（t n）及时序电路的现时输入X（t n）。
