(蒸汽)管道管径计算公式与管径温度压力流量对照选型表

9.1蒸汽网路系统一、蒸汽网路水力计算的基本公式计算蒸汽管道的沿程压力损失时，流量、管径与比摩阻三者的关系式如下R = 6.88×10-3×K0.25×(G t2/ρd5.25)，Pa/m （9-1）d = 0.387×[K0.0476G t0.381/ (ρR)0.19]，m （9-2）Gt = 12.06×[(ρR)0.5×d2.625 / K0.125]，t/h （9-3）式中 R ——每米管长的沿程压力损失（比摩阻），Pa/m ；G t ——管段的蒸汽质量流量，t/h；d ——管道的内径，m；K ——蒸汽管道的当量绝对粗糙度，m，取K=0.2mm=2×10-4 m；ρ ——管段中蒸汽的密度，Kg/m3。

为了简化蒸汽管道水力计算过程，通常也是利用计算图或表格进行计算。

附录9-1给出了蒸汽管道水力计算表。

二、蒸汽网路水力计算特点1、热媒参数沿途变化较大蒸汽供热过程中沿途蒸汽压力P下降，蒸汽温度T下降，导致蒸汽密度变化较大。

2、ρ值改变时，对V、R值进行的修正在蒸汽网路水力计算中，由于网路长，蒸汽在管道流动过程中的密度变化大，因此必须对密度ρ的变化予以修正计算。

如计算管段的蒸汽密度ρsh与计算采用的水力计算表中的密度ρbi 不相同，则应按下式对附表中查出的流速和比摩阻进行修正。

v sh = ( ρbi / ρsh) · v bi m/s （9-4）R sh= ( ρbi / ρsh) · R bi Pa/m （9-5）式中符号代表的意义同热水网路的水力计算。

3、K值改变时，对R、L d值进行的修正（1）对比摩阻的修正、当蒸汽管道的当量绝对粗糙度K sh与计算采用的蒸汽水力计算表中的K bi=0.2mm不符时，同样按下式进行修正：R sh=(K sh / K bi)0.25 · R bi Pa/m （9-6）式中符号代表意义同热水网路的水力计算。

流量与管径、压力、流速的一般关系之袁州冬雪创作一般工程上计算时，水管路，压力罕见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒.流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时).其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒.水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它暗示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在包管用户水量、水压平安的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径.输配水管道水力计算包含沿程水头损失和部分水头损失，而部分水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法.1.1 管道常常使用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，分歧的水流流态，遵循分歧的规律，计算方法也纷歧样.输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的成果.紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区.管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分.水流阻力特征区的辨别方法，工程设计宜采取数值做为辨别式，今朝国内管道常常采取的沿程水头损失水力计算公式及相应的摩阻力系数，依照水流阻力特征区划分如表1.沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半实际半经历的计算通式，它适用于流态的分歧区间，其中摩阻系数λ可采取柯列布鲁克公式计算，克列布鲁克公式思索的因素多，适用范围广泛，被认为紊流区λ的综合计算公式.操纵达西公式和柯列布鲁克公式组合停止管道沿程水头损失计算精度高，但计算方法费事，习惯上多用在紊流的阻力过渡区.海曾—威廉公式适用紊流过渡区，其中水头损失与流速的1.852次方成比例（过渡区水头损失h∝V1.75~2.0）.该式计算方法简捷，在美国做为给水系统配水管道水力计算的尺度式，在欧洲与日本广泛应用，近几年我国也普遍用做配水管网的水力计算.谢才公式也应是管道沿程水头损失通式，且在我国应用时间久、范围广，积累了较多的工程资料.但由于谢才系数C 采取巴甫洛夫公式或曼宁公式计算确定，而这两个公式只适用于紊流的阻力粗糙区，因此谢才公式也仅用在阻力粗糙区.别的舍维列夫公式，前一段时期也广泛的用做给水管道水力计算，但该公式是由旧钢管和旧铸铁管管材试验资料确定的.而现在国内采取的金属管道已普遍采取水泥砂浆和涂料做内衬，条件已发生变更，因此舍维列夫公式也基本不再采取.1.2 输配水管道沿程水头损计算的实用公式输配水管道沿程水头计算时，先采取辨别水流的阻力特征用，再选择相应的公式计算，迷信合理，但操纵费事，特别在流速是待求的未知数时，需要采取试算的方法确定雷诺数（Re）很不方便.为了使输配水管道水力计算能知足工程设计的需要，又可以方便的选择计算公式和停止简捷的计算，根据多年来管道水力计算的经历，《室外给水设计规范》GBJ13-86修编报批稿，依据管材的分歧和流速的常常使用范围，确定输配水管道沿程水头损失计算公式如下：（1）塑料管（2）混凝土管（渠）及采取水泥砂浆内衬的金属管道（3）输配水管道、配水管网水力平差计算2.1 管道摩阻系数的属性及应用条件每一个管道沿程水力计算公式都有相应的摩阻系数和确定方法，表达形式也纷歧样.摩阻系数是一个未知数，应由试验确定.但实际应用时，一般都依据分歧的管材和其分歧的内壁光滑程度，参考已有的资料，由设计人员计算时选择采取.该数值非常重要，但随意性很大，而且取值的成果直接影响水力计算成果的精度.因此懂得和熟悉摩阻系数的属性，掌握取值的方法和技巧，也同样是做好管道沿程水力计算的关键.（1）当量粗糙度Δ当量粗糙度是自然（也有称工业）管道，根据水力试验的成果，运用达西公式和尼古拉兹公式计算出的实际值.每种管材都有一个确定的当量粗糙度，且不因流态分歧而改变，在辨别水流流态和选择其他计算公式参数时，经常常使用到当量粗糙度.（2）摩阻系数λ摩阻系数λ可应用在分歧的阻力特征区，分歧区间λ的数值纷歧样.在紊流的光滑区，λ数值仅与雷诺数（Re）有关，且随雷诺数（Re）的增大而减小；在紊流过渡区，λ与雷诺数（Re）和相对粗糙度（Δ/d）两个因素有关；在紊流粗糙区仅和相对粗糙度（Δ/d）有关，只要管材与管径确定（即相对粗糙度Δ/d确定），在该区λ数值应为定值.（3）粗糙系数n 粗糙系数n是采取巴甫洛夫公式和曼宁公式计算谢才公式C时的参数，它适用于紊流的粗糙区，在该区可根据管材内壁光滑程度，选择相应的n值，但一般情况n的取值范围宜大于0.010，否则计算成果误差较大.（4）海曾—威廉系数Ch 海曾—威廉系数适用紊流过渡区，Ch取值范围宜大于120，否则计算成果误差较大.2.2 相应的紊流阻力特征区内分歧摩阻系数间的对应关系（1）（2）紊流粗糙区（其中y采取巴甫洛夫公式计算，若y=1/6即为曼宁公式，这时）3.1 《室外给水设计规范》GBJ13-86修编建议沿程水头损失摩阻系数（△、n、Ch）取值见表2.管道沿程水头损失（n C h△）值表2结论：沿程水头损失计算是输配水管道设计的基础，正确的选用计算公式和采取适宜的摩阻系数，计算成果才干真实的反映管道的水力特性.为包管输配水管道工程设计质量，提高工程的经济效益和规范水力计算方法。

蒸汽管道系统管道温度、流量及管径计算
方法和选取表
引言
蒸汽管道系统中的管道温度、流量和管径的计算对于设计和运行非常重要。

正确选择合适的管径能够保证系统的正常运行并能满足所需的流量要求。

本文将介绍蒸汽管道系统中的管道温度、流量及管径的计算方法和选取表。

管道温度的计算方法
管道温度的计算通常基于以下几个参数：
- 蒸汽温度
- 管道长度
- 管道材料的导热特性
- 管道周围环境的温度
通过考虑这些参数，并使用适当的热传导方程，可以计算蒸汽管道的温度分布。

根据所需的温度要求，可以确定合适的管道材料和绝热措施。

管道流量的计算方法
管道流量的计算通常基于以下几个参数：
- 蒸汽流速
- 管道截面积
- 管道压力
通过考虑这些参数，并使用流体力学方程，可以计算蒸汽管道
的流量。

流量计算是蒸汽管道系统设计中的重要步骤，以确保满足
系统所需的蒸汽供应。

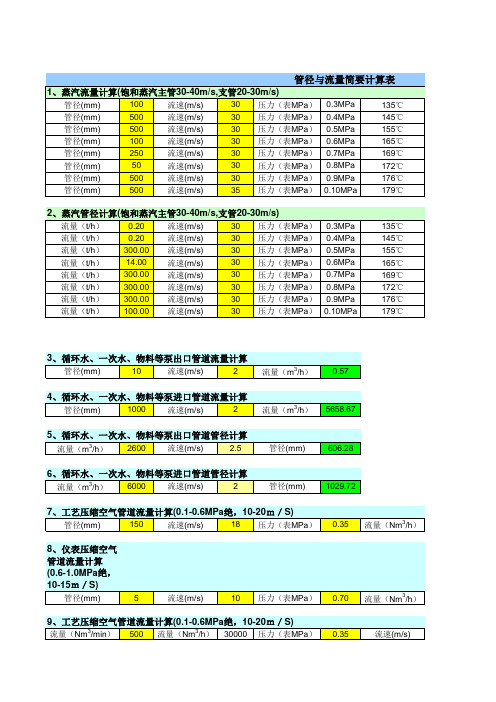

管道管径的选取表
在选择合适的管径时，可以使用管径选取表来简化计算过程。

管径选取表基于蒸汽流量、蒸汽温度和所需的压降。

通过选择相应
的流量范围和温度范围，并考虑允许的压降，可以找到合适的管径。

以下是一个简化的管径选取表的示例：
根据所需的蒸汽流量、蒸汽温度和允许的压降，可以在表中找到最适合的管径。

结论
蒸汽管道系统中的管道温度、流量及管径的计算方法和选取表对于系统的正常运行和性能保证至关重要。

合理选择合适的管径能够满足所需的流量要求，并确保蒸汽的温度和压力在设计范围内。

蒸汽管压力和流量比较表蒸汽管道流量计是一种速度流量计，是根据Karman涡街原理开发的。

它可广泛用于测量液体，气体和蒸汽（饱和蒸汽，过热蒸汽）的体积流量和质量石油，化工，轻工，电力供热，环保，市政，电力等行业。

蒸汽管道流量计的特点：1.压力损失小，量程大，精度高；2.测量体积流量时，几乎不受流体密度，压力，温度和粘度等参数的影响；3，无活动机械部件，可靠性高，维护量小；4.仪器参数可以长期稳定。

该仪器采用高可靠性的压电应力传感器，可在-25℃至+ 320℃的温度范围内工作；5，适用范围广，可测量蒸汽，气体和液体的流量；6.人性化的菜单和界面，基于点矩阵显示，背光明亮，支持中英文，适合各种客户群体；7.支持温度和压力测量，方便对气体温度和压力进行补偿；8.支持流量转换和显示功能，方便现场查看当前流量；9.支持分屏显示功能，可以使屏幕显示单个或两个参数（标准条件下的温度，压力，流量和流量等）；10.仿真输出功能，支持4-20mA电流仿真和频率输出仿真，方便现场非真实电流调试。

技术参数：测量介质：气体，液体和蒸气法兰夹紧型的直径为25、32、50、80100法兰连接类型的直径为100150200流量测量范围正常，流量范围为1.5×104〜4×106，气体为5〜50M / s，液体为0.5〜7m / s正常测量流量范围请参见表2，蒸汽流量范围请参见表3测量精度为1.0和1.5被测介质的温度：常温–25℃〜100℃材质：不锈钢电源DC24 V或锂电池3.6 V防爆本安iaiibt3-t6防护等级IP65高温-25℃-150℃-25℃-250℃输出信号脉冲电压输出信号高电平8-10v低电平0.7-1.3v脉冲的占空比约为50％，传输距离为100m脉冲电流远程传输信号为4〜20 mA，传输距离为1000m环境温度：-25℃〜+ 55℃，湿度：5〜90％Rh50℃蒸汽管道流量计的外形尺寸：蒸汽管道流量计可分为以下几类：安装形式：法兰夹涡街流量计，法兰连接涡街流量计，插入式涡街流量计，油田专用涡街流量计，焊接式涡街流量计应用：普通涡街流量计，分体涡街流量计，高温涡街流量计，高压涡街流量计，防爆涡街流量计信号传输：现场显示涡街流量计，远程涡街流量计，无线远程测控系统配置：温压双补偿涡街流量计，温度补偿涡街流量计，压力补偿涡街流量计，定值补偿涡街流量计，智能蒸汽流量计由于不同的测量介质，不同的工作环境和不同的技术要求，涡街流量计具有不同的类型和配置。

蒸汽部分计算书一、蒸汽量计算：(6万平米)市政管网过热蒸汽参数：压力=0.4MPa 温度=180℃密度=2.472kg/m3蒸汽焓值=2811.7KJ/kg 换热器凝结水参数：温度=70℃焓值=293 KJ/kg 密度=978kg/m3（1）采暖部分耗汽量：热负荷6160kWG=3.6*Q/Δh=3.6*6160*1000/(2811.7-293)=8805kg/h凝结水量计算：G=m/ρ=8805/978=9m3/h（2）四十七层空调耗汽量：热负荷200kWG=3.6*Q/Δh=3.6*200*1000/(2811.7-293)=285kg/h凝结水量计算：G=m/ρ=285/978=0.29m3/h（3）高区供暖耗汽量：热负荷1237kWG=3.6*Q/Δh=3.6*1237*1000/(2811.7-293)=1768kg/h凝结水量计算：G=m/ρ=1768/978=1.8m3/h（4）中区供暖耗汽量：热负荷1190kWG=3.6*Q/Δh=3.6*1385*1000/(2811.7-293)=1980kg/h凝结水量计算：G=m/ρ=1980/978=2m3/h（5）低区供暖耗汽量：热负荷1895kWG=3.6*Q/Δh=3.6*1895*1000/(2811.7-293)=2708kg/h凝结水量计算：G=m/ρ=2708/978=2.8m3/h（6）低区空调耗汽量：热负荷1640kWG=3.6*Q/Δh=3.6*1640*1000/(2811.7-293)=2344kg/h凝结水量计算：G=m/ρ=3830/978=4m3/h（7）生活热水耗汽量：热负荷200kWG=3.6*Q/Δh=3.6*200*1000/(2811.7-293)=286kg/h凝结水量计算：G=m/ρ=286/978=0.3 m3/h（8）洗衣机房预留蒸汽量: 150kg/h（9）橱房预留蒸汽量: 200kg/h（10）蒸汽量合计: 9720kg/h二、蒸汽管道管径计算：蒸汽流速范围：ω=20~30m/s 计算公式：d=18.8*(V/ω)1/2（1）蒸汽入户管径:ω=35m/s V=9720/2.472=3932m3/hd=18.8*(3932/30)1/2=215 管径为D273X8（2）四十七层蒸汽总管径: ω=30m/s V=300/2.472=120m3/hd=18.8*(120/25)1/2= 41 管径为D57X3.5（3）高区供暖蒸汽总管径: ω=30m/s V=1768/2.472= 715m3/hd=18.8*(715/30)1/2= 92 管径为D108X4（4）中区供暖蒸汽总管径: ω=30m/s V=1980/2.472=800m3/hd=18.8*(800/30)1/2= 97 管径为D108X4（5）低区第一套换热系统蒸汽总管径: ω=30m/s V=2708/2.472=1095m3/hd=18.8*(1095/30)1/2= 113 管径为D133X4（6）低区第二套换热系统蒸汽总管径: ω=30m/s V=2344/2.472=948m3/hd=18.8*(948/30)1/2= 135 管径为D133x4（7）生活热水换热系统蒸汽总管径: ω=30m/s V=286/2.472=116m3/hd=18.8*(116/30)1/2= 37 管径为D45X3.5（8）厨房蒸汽总管径: ω=25m/s V=200/2.472=81m3/hd=18.8*(81/25)1/2= 33 管径为D45X3.5（9）洗衣机房蒸汽总管径: ω=25m/s V=150/2.472=61m3/hd=18.8*(61/25)1/2= 29 管径为D32X2.5（10）三十二至十五层立管管径: ω=30m/s V=120+715=835m3/hd=18.8*(835/30)1/2= 99 管径为D108X4（11）十五至地下四层立管管径: ω=30m/s V=120+715+800=1635m3/hd=18.8*(1635/30)1/2= 138 管径为D159X4.5三、各部分单台换热器凝结水量计算:（1）四十七层：285X0.7X1.1=220kg/h（2）高区供暖：1768X0.7X1.1=1360kg/h（3）中区供暖：1980X0.7X1.1=1524kg/h（4）低区供暖：2708X0.7X1.1=1895kg/h（5）低区空调：2344X0.7X1.1=1640kg/h四、各部分凝结水管管径根据流量与流速查《实用供热空调设计手册》水利计算表计算。

蒸汽管压力和流量比较表蒸汽管道流量计是基于Karman涡街原理开发的速度流量计。

它可广泛用于测量液体，气体和蒸汽（饱和蒸汽，过热蒸汽）的体积流量和质量石油，化工，轻工，电热，环保，市政，电力等行业。

蒸汽管道流量计的特点：1.压力损失小，测量范围大，精度高；在测量体积流量时，几乎不受流体的密度，压力，温度和粘度的影响；3.机械部件无动，可靠性高，维护量少；仪器参数可以长期稳定。

该仪器采用高可靠性的压电应力传感器，工作温度范围为-25℃至+ 320℃；5.适用范围广，可测量蒸汽，气体和液体的流量；6个人性化的菜单和界面，基于点矩阵显示，背光明亮，支持中英文，适合各种客户群体；7支持温度和压力测量，方便气体温度和压力补偿；8支持流量转换和显示功能，方便现场查看当前流量；9支持分屏显示功能，可以显示单个或两个参数（标准条件下的温度，压力，流量，流量等）；10个模拟输出功能支持4-20mA电流模拟和频率输出模拟，方便现场调试虚电流。

技术参数：测量介质：气体，液体和蒸汽法兰夹类型，直径为25、32、50、80、100法兰连接类型的直径为100150200流量测量范围正常，流量范围为1.5×104〜4×106，气体为5〜50M / s，液体为0.5〜7m / s正常测量流量范围请参见表2，蒸汽流量范围请参见表3测量精度为1.0和1.5被测介质温度：常温-25℃〜100℃材质：不锈钢电源DC24 V或锂电池3.6 V防爆本质安全iaiibt3-t6防护等级IP65高温-25℃-150℃-25℃-250℃输出信号脉冲电压输出信号高电平8-10v低电平0.7-1.3v 脉冲的占空比约为50％，传输距离为100m脉冲电流远程传输信号为4-20mA，传输距离为1000m 环境温度：-25℃-+ 55℃，湿度：5〜90％Rh50℃蒸汽管路流量计尺寸：蒸汽管道流量计可分为以下几类：安装形式：法兰夹涡街流量计，法兰连接涡街流量计，插入式涡街流量计，油田专用涡街流量计，焊接涡街流量计应用范围：普通涡街流量计，并联涡街流量计，高温涡街流量计，高压涡街流量计，防爆涡街流量计信号传输：涡街流量计现场显示，远程涡街流量计，无线远程测控系统配置：温压双补偿涡街流量计，温度补偿涡街流量计，压力补偿涡街流量计，定值补偿涡街流量计，智能蒸汽流量计由于测量介质，工作环境和技术要求的不同，涡街流量计具有不同的类型和配置。

蒸汽管道压力流量对照表蒸汽管道流量计是一种基于卡门涡街原理开发的速度流量计。

可广泛用于测量液体、气体和蒸汽（饱和蒸汽、过热蒸汽）的体积流量和质量石油、化工、轻工、电热、环保、市政、电力等行业。

蒸汽管道流量计的特点：1压力损失小，量程大，精度高；2测量体积流量时，几乎不受流体密度、压力、温度和粘度的影响；三。

无运动机械部件，可靠性高，维护量小；4仪器参数可以长期稳定。

仪器采用高可靠性压电应力传感器，工作温度范围为-25℃～+320℃；5应用范围广，可测量蒸汽、气体和液体的流量；6人性化菜单和界面，基于点阵显示，背光明亮，支持中英文，适合各种客户群；7支持温度、压力测量，方便气体温度、压力补偿；8支持流量转换和显示功能，方便现场查看当前流量；9支持分屏显示功能，可使屏幕显示单个或两个参数（标准条件下的温度、压力、流量、流量等）；10模拟输出功能支持4-20mA电流模拟和频率输出模拟，方便非真实电流的现场调试。

技术参数：测量介质：气体、液体、蒸汽法兰夹紧式直径为25、32、50、80、100法兰连接类型的直径为100 150 200流量测量范围正常，流量范围1.5×104~4×106，气体5~50M/s，液体0.5~7m/s正常测量流量范围见表2，蒸汽流量范围见表3测量精度为1.0和1.5被测介质温度：常温-25℃~100℃材质：不锈钢电源DC24 V或锂电池3.6 V防爆本质安全iaiibt3-t6防护等级IP65高温-25℃-150℃-25℃-250℃输出信号脉冲电压输出信号高电平8-10v低电平0.7-1.3v脉冲占空比约为50%，传输距离为100m脉冲电流远传信号为4-20mA，传输距离为1000m环境温度：-25℃～+55℃，湿度：5~90%Rh50℃蒸汽管道流量计尺寸：蒸汽管道流量计可分为以下几类：安装形式：法兰卡箍式涡街流量计、法兰连接式涡街流量计、插入式涡街流量计、油田专用涡街流量计、焊接式涡街流量计用途：普通涡街流量计、分流式涡街流量计、高温涡街流量计、高压涡街流量计、防爆涡街流量计信号传输：涡街流量计现场显示、远程涡街流量计、无线远程测控系统配置：温度压力双补偿涡街流量计、温度补偿涡街流量计、压力补偿涡街流量计、定值补偿涡街流量计、智能蒸汽流量计由于测量介质的不同、工作环境的不同和技术要求的不同，涡街流量计有着不同的类型和配置。

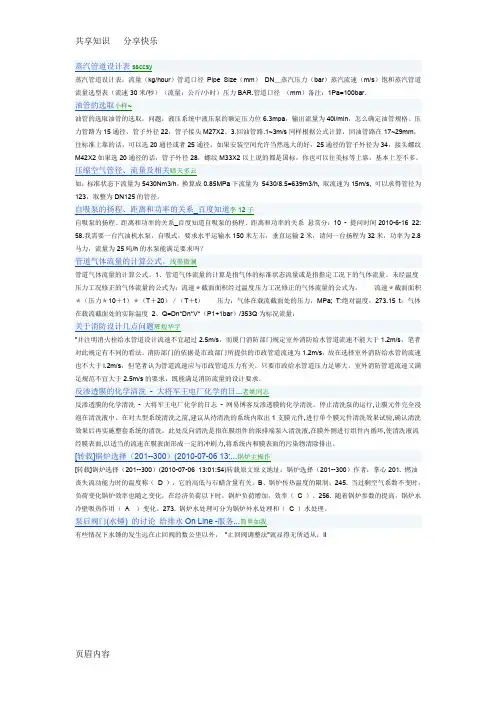

蒸汽管道设计表ssccsy蒸汽管道设计表。

流量（kg/hour）管道口径Pipe Size（mm）DN＿蒸汽压力（bar）蒸汽流速（m/s）饱和蒸汽管道流量选型表（流速30米/秒）（流量：公斤/小时）压力BAR.管道口径（mm）备注：1Pa=100bar.油管的选取小样~油管的选取油管的选取。

问题：液压系统中液压泵的额定压力位6.3mpa，输出流量为40l/min，怎么确定油管规格。

压力管路为15通径，管子外径22，管子接头M27X2。

3.回油管路.1~3m/s同样根据公式计算，回油管路在17~29mm，往标准上靠的话，可以选20通径或者25通径，如果安装空间允许当然选大的好，25通径的管子外径为34，接头螺纹M42X2如果选20通径的话，管子外径28，螺纹M33X2以上说的都是国标，你也可以往美标等上靠，基本上差不多。

压缩空气管径、流量及相关晴天多云如：标准状态下流量为5430Nm3/h，换算成0.85MPa下流量为5430/8.5=639m3/h, 取流速为15m/s, 可以求得管径为123，取整为DN125的管径。

自吸泵的扬程、距离和功率的关系_百度知道李12子自吸泵的扬程、距离和功率的关系_百度知道自吸泵的扬程、距离和功率的关系悬赏分：10 - 提问时间2010-6-16 22: 58.我需要一台汽油机水泵，自吸式，要求水平运输水150米左右，垂直运输2米，请问一台扬程为32米，功率为2.8马力，流量为25吨/h的水泵能满足要求吗？管道气体流量的计算公式。

浅墨微澜管道气体流量的计算公式。

1、管道气体流量的计算是指气体的标准状态流量或是指指定工况下的气体流量。

未经温度压力工况修正的气体流量的公式为：流速＊截面面积经过温度压力工况修正的气体流量的公式为：流速＊截面面积＊（压力＊10＋1）＊（T＋20）／（T＋t）压力：气体在载流截面处的压力，MPa; T:绝对温度，273.15 t：气体在载流截面处的实际温度2、Q=Dn*Dn*V*（P1+1bar）/353Q为标况流量；关于消防设计几点问题辉煌华宇"并注明消火栓给水管道设计流速不宜超过2.5m/s，而厦门消防部门规定室外消防给水管道流速不能大于1.2m/s，笔者对此规定有不同的看法。

管径/流速/流量对照表已知流量、管材，如何求管径？分两种情形：1、水源水压末定，根据合理流速V（或经济流速）确定管径d：d=√[4q/(πV)] (根据计算数值，靠近选取标准管径）2、已知管道长度及两端压差，确定管径流量q不但与管内径d有关，还与单位长度管道的压力降落（压力坡度）i有关, i=(P1-P2)/L.具体关系式可以推导如下：管道的压力坡度可用舍维列夫公式计算i=0.0107V^2/d^1.3——（1）管道的流量q=(πd^2/4)V ——（2）上二式消去流速V得：q = 7.59d^2.65√i(i 以kPa/m为单位）管径：d=0.4654q^0.3774/i^0.1887 (d 以m为单位）这就是已知管道的流量、压力坡度求管径的公式。

例：某管道长100m，管道起端压力P1=96kPa，末端压力P2=20kPa，要求管道过1.31 L/s的流量，试确定管径压力坡度i=(P1-P2)/L=(96-20)/100=0.76kPa/m流量q=1.31 L/s=0.00131 m^3/s管径d=0.4654q^0.3774/i^0.1887 =0.4654*0.00131^0.3774/0.76^0.1887= 0.0400m =400mm 还可用海森威廉公式：i=105C^(-1.85)q ^1.85/d^4.87 ( i 单位为kPa/m )钢管、铸铁管：C=100，i=0.02095q ^1.85/d^4.87 ，q =8.08d^2.63 i ^0.54铜管、不锈钢管：C=130，i=0.01289q ^1.85/d^4.87 ，q =10.51d^2.63 i ^0.54塑料管：C=140，i=0.01124q ^1.85/d^4.87 ，q =11.31d^2.63 i ^0.54C=150，i=0.009895q ^1.85/d^4.87 ，q =12.12d^2.63 i ^0.54。
