电子技术基础(1)

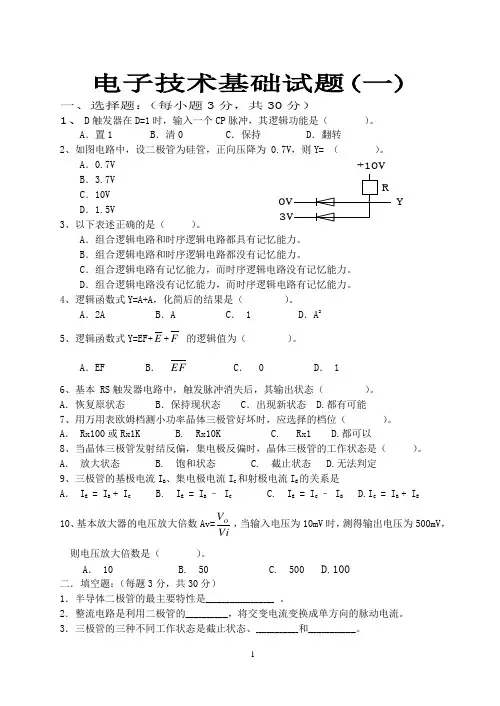

电子技术基础试题(一)一、选择题：（每小题3分，共30分）1、D 触发器在D=1时，输入一个CP 脉冲，其逻辑功能是（ ）。

A ．置1 B ．清0 C ．保持 D ．翻转2、如图电路中，设二极管为硅管，正向压降为 0.7V ，则Y= （ ）。

A ．0.7V B ．3.7V C ．10VD ．1.5V3、以下表述正确的是（ ）。

A ．组合逻辑电路和时序逻辑电路都具有记忆能力。

B ．组合逻辑电路和时序逻辑电路都没有记忆能力。

C ．组合逻辑电路有记忆能力，而时序逻辑电路没有记忆能力。

D ．组合逻辑电路没有记忆能力，而时序逻辑电路有记忆能力。

4、逻辑函数式Y=A+A ，化简后的结果是（ ）。

A ．2AB ．AC ． 1D ．A 25、逻辑函数式Y=EF+E +F 的逻辑值为（ ）。

A ．EFB ．EF C ． 0 D ． 16、基本 RS 触发器电路中，触发脉冲消失后，其输出状态（ ）。

A ．恢复原状态 B ．保持现状态 C ．出现新状态 D.都有可能7、用万用表欧姆档测小功率晶体三极管好坏时，应选择的档位（ ）。

A ． Rx100或Rx1K B. Rx10K C. Rx1 D.都可以8、当晶体三极管发射结反偏，集电极反偏时，晶体三极管的工作状态是（ ）。

A ． 放大状态 B. 饱和状态 C. 截止状态 D.无法判定 9、三极管的基极电流I B 、集电极电流I C 和射极电流I E 的关系是A ． I E = IB + IC B. I E = I B – I C C. I E = I C – I B D.I C = I B + I E 10、基本放大器的电压放大倍数Av=ViV O ，当输入电压为10mV 时，测得输出电压为500mV ，则电压放大倍数是（ ）。

A ． 10 B. 50 C. 500 D.100 二．填空题：（每题3分，共30分）1．半导体二极管的最主要特性是__________________________ 。

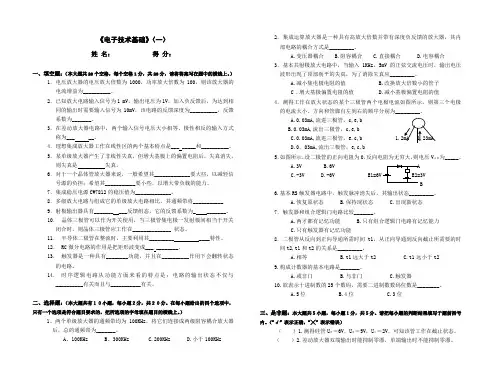

《电子技术基础》（一）姓名：得分：一、填空题：（本大题共20个空格，每个空格1分，共20分，请将答案写在题中的横线上。

）1．电压放大器的电压放大倍数为1000，功率放大倍数为100，则该放大器的电流增益为__________。

2．已知放大电路输入信号为1 mV，输出电压为1V，加入负反馈后，为达到相同的输出时需要输入信号为10mV，该电路的反馈深度为__________，反馈系数为_______。

3．在差动放大器电路中，两个输入信号电压大小相等、极性相反的输入方式称为___ __。

4．理想集成放大器工作在线性区的两个基本特点是___ _____和__________。

5．某单级放大器产生了非线性失真，但增大基极上的偏置电阻后，失真消失，则失真是失真。

6．对于一个晶体管放大器来说，一般希望其_____________要大些，以减轻信号源的负担；希望其___________要小些，以增大带负载的能力。

7．集成稳压电源CW7812的稳压值为_____________。

8．多级放大电路与组成它的单级放大电路相比，其通频带将___________9．射极输出器具有_______ ___反馈组态，它的反馈系数为_ _______。

10．晶体三极管可以作为开关使用，当三极管集电极一发射极间相当于开关闭合时，则晶体三极管应工作在______________ 状态。

11．半导体二极管在整流时，主要利用其_________ ____特性。

12．RC微分电路的作用是把矩形波变成___ ________。

13．触发器是一种具有________功能，并且在__________作用下会翻转状态的电路。

14．时序逻辑电路从功能方面来看的特点是：电路的输出状态不仅与__________有关而且与___________有关。

二、选择题：（本大题共有１０小题，每小题２分，共２０分。

在每小题给出的四个选项中，只有一个选项是符合题目要求的，把所选项的字母填在题目的横线上。

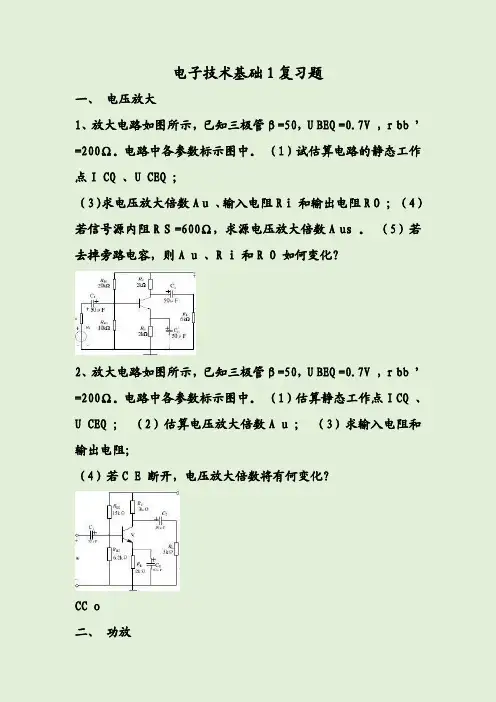

电子技术基础1复习题一、电压放大1、放大电路如图所示，已知三极管β=50，U BEQ=0.7V，r bb’=200Ω。

电路中各参数标示图中。

（1）试估算电路的静态工作点I CQ、U CEQ；（3）求电压放大倍数A u、输入电阻R i和输出电阻R O；（4）若信号源内阻R S=600Ω，求源电压放大倍数A us。

（5）若去掉旁路电容，则A u、R i和R O如何变化？2、放大电路如图所示，已知三极管β=50，U BEQ=0.7V，r bb’=200Ω。

电路中各参数标示图中。

（1）估算静态工作点I CQ、U CEQ；（2）估算电压放大倍数A u；（3）求输入电阻和输出电阻；（4）若C E断开，电压放大倍数将有何变化？CC o二、功放1、OTL功率放大器如图所示，试回答：（1）静态时，A点的电位应是多少？（2）若两管子的饱和压降均为2V，计算最大不失真输出功率P omax和效率η；（3）分析VD1、VD2的作用。

2、OCL功率放大器如图所示，试回答：（1）静态时，A点电位是多少？（2）若两管子的饱和压降均为3V，计算最大不失真输出功率P omax和效率η；（3）说明图中VD1、VD2的作用。

ccu Su ou o－+o三、运算电路1、运算电路如下图所示，（1）A1组成何种运算电路，有何特点？（2）当u i=1V，计算输出电压u o1值和u o值。

2、运算电路如下图所示，（1）A1、A2分别组成何种运算电路？（2）当u i1=0.1V，u i2=2V，试计算输出电压u o1值和u o 值。

四、深度负反馈的近似计算1、负反馈放大电路如下图所示，试：（1）判断反馈类型，说明该负反馈稳定输出电压还是稳定输出电流？分析其反馈类型对电路输入电阻、输出电阻的影响；（2）估算在深度负反馈条件下，闭环电压放大倍数A uf。

（3）指出运放的反相输入端是否为虚地端。

2、1、（14分）负反馈放大电路如下图所示，试：（1）判断反馈类型，说明该负反馈稳定输出电压还是稳定输出电流？分析此反馈类型对电路输入电阻、输出电阻的影响；（2）估算在深度负反馈条件下，闭环电压放大倍数A uf。

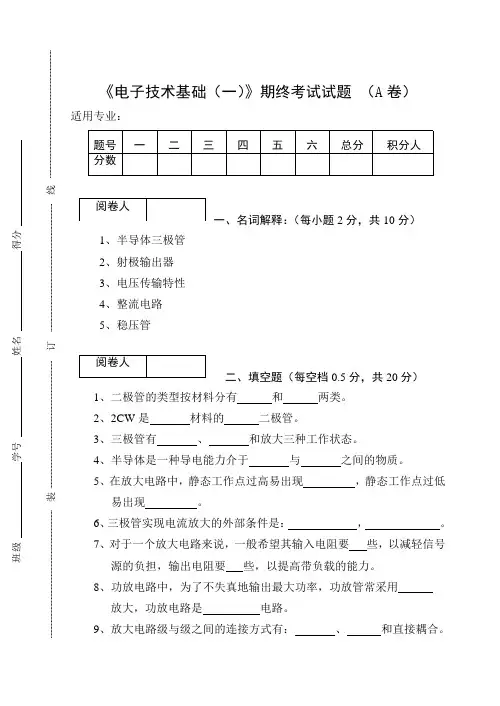

《电子技术基础（一）》期终考试试题 （A 卷）适用专业：题号 一 二 三 四 五 六 总分 积分人 分数一、名词解释：（每小题2分，共10分）1、半导体三极管2、射极输出器3、电压传输特性4、整流电路5、稳压管二、填空题（每空档0.5分，共20分）1、二极管的类型按材料分有 和 两类。

2、2CW 是 材料的 二极管。

3、三极管有 、 和放大三种工作状态。

4、半导体是一种导电能力介于 与 之间的物质。

5、在放大电路中，静态工作点过高易出现 ，静态工作点过低易出现 。

6、三极管实现电流放大的外部条件是： ， 。

7、对于一个放大电路来说，一般希望其输入电阻要 些，以减轻信号 源的负担，输出电阻要 些，以提高带负载的能力。

8、功放电路中，为了不失真地输出最大功率，功放管常采用 放大，功放电路是 电路。

9、放大电路级与级之间的连接方式有： 、 和直接耦合。

10、电压负反馈是稳定，反馈信号与成正比。

11、解决零点漂移最有效的办法是采用。

12、非线性比较器有和两种。

13、减法运算电路利用可以进行减法运算。

14、和运放工作在电压传输特性的非线性区，即。

15、差分放大电路中的差模输入信号表示加在两个输入端的信号电压、。

16、OTL电路中的输出电容代替OCL电路中的。

17、深度电压负反馈运放工作在电压传输特性的。

18、单相桥式整流电路中，若变压器二次侧电压U2=100V，则负载两端电压为V；若接入滤波电容，则负载两端电压为V。

19、常用的滤波电路有、和π形滤波。

20、桥式整流二极管中，若某个二极管虚焊，则输出只有。

21、常用的小功率直流稳压电源由电源变压器、、和稳压电路四部分组成。

22、W78M05输出电压为，输出电流为。

三、判断题（正确的打“√”,错误的打“×”）（每题1分，共12分）1、三极管的发射结正偏时，它必处于放大状态。

（）2、如果输入信号本身已是一个失真的正弦波，引入负反馈后不能改善失真波形。

title电子技术实验基础（一：电路分析)（电子科技大学）中国大学mooc答案100分最新版content实验1-1 常用电子测量仪器的使用——数字示波器的使用数字示波器的使用单元测试题1、如图所示示波器的面板旋钮中，标出哪个按键是垂直通道的菜单按键A:AB:BC:CD:D答案: A2、如图所示示波器的面板旋钮中，标出哪个旋钮是水平通道的位移旋钮A:AB:BC:CD:D答案: C3、若被测试的信号是交直流叠加信号，示波器的垂直耦合方式应该选择哪一挡A:AC耦合B:DC耦合C:接低耦合D:AC、DC均可答案: DC耦合4、如图所示示波器的探头，测试信号时，探头应该与测试端应如何连接A:探勾接信号端钮，黑色鳄鱼夹接地B: 探勾接地，黑色鳄鱼夹接信号端钮C: 可以任意连接D:以上均不正确答案: 探勾接信号端钮，黑色鳄鱼夹接地5、如下图所示第四个菜单栏中，如果测量时发现该菜单栏显示不是电压1X，而是电压10X，应该调节哪个按键或旋钮使其为电压1XA:旁边的按键切换选择B:VARIABLE旋钮C:AUTOSETD:关机重启答案: VARIABLE旋钮6、下图是所示是示波器探头的手柄阻抗拨动开关细节图，若手柄放在1X端，垂直菜单栏中第四栏应怎么调节？若手柄放在10X端，又该怎样调节？A:电压1X、电压10XB:电压10X、电压1XC:电压1X、电压1XD:任意选择不影响结果答案: 电压1X、电压10X7、如图所示示波器的显示屏上，哪个标示的是通道1的零基线位置A:AB:BC:CD:D答案: C实验1-2 常用电子测量仪器的使用——函数发生器和晶体管毫伏表的使用函数发生器和晶体管毫伏表单元测验1、信号源输出周期信号时频率显示如图所示，当前输出信号的频率是多少？A:1HzB:10HzC:1KHzD:10KHz答案: 1KHz2、信号源给后级网络提供正弦信号，如果信号源幅度显示窗口显示如图所示，表明现在后级网络得到的信号电压大小是？A:不确定B:电压峰值是111mVC:电压峰峰值是111mVD:电压有效值是答案: 不确定3、下列说法正确的是？A: 数字万用表可以测量函数发生器输出信号中的直流分量B: 函数发生器只用“输出幅度调节”旋钮进行幅度调节C:函数发生器可用“直流偏移”旋钮输出直流电压信号D:函数发生器输出信号电压的最大值和最小值之间相差60dB答案: 数字万用表可以测量函数发生器输出信号中的直流分量4、列说法正确的是？A:毫伏表是用来测量包括直流电压在内的电压值的仪表B:使用毫伏表测量正弦信号的有效值时需要考虑正弦信号的频率C:毫伏表和万用表作为交流电压表都可以测量正弦信号的有效值，在没有毫伏表时，可以临时用万用表替代D:三角波信号和方波信号不能送入毫伏表测量答案: 使用毫伏表测量正弦信号的有效值时需要考虑正弦信号的频率5、某个正弦交流信号的有效值是0.8V，毫伏表应选择哪一档进行测量？A:10VB:3VC:1VD:300mV答案: 1V实验2 正弦稳态时RLC元件电压电流相位关系的测试正弦稳态时RLC元件电压电流相位关系的测试1、采用课程实验方案测量电感元件的电压电流相位关系时，为了获得近似90°的电压、电流波形相位差，信号源的频率应：A:适当增大信号源的频率；B:适当减小信号源的频率；C:调节信号源的频率不会影响相位差的测试；D:以上措施都不会改善测量结果答案: 适当增大信号源的频率；2、采用课程实验方案测量电容元件的电压电流相位关系时，示波器测量波形如图所示，下面哪种说法正确：A:CH1通道为取样电阻的电压信号， CH2通道为信号源信号；B:CH1通道为信号源信号， CH2通道为取样电阻的电压信号；C:CH2通道为电容元件的电压信号， CH1通道为取样电阻的电压信号；D:无法判断答案: CH1通道为信号源信号， CH2通道为取样电阻的电压信号；3、测量示波器相位差时显示的两路波形如图所示，为了能正确测量，应适当调节面板中哪个旋钮:A:A;B:B;C:C;D:D答案: A;4、测量示波器相位差时显示的两路波形如图所示，为了减小读数误差，需要适当应适当调节面板中哪个旋钮 :A:A;B:B;C:C;D:D答案: D5、采用课程实验方案正确测量元件的电压电流相位关系时，示波器测量波形如图所示，由此可以判断当前测试的是哪种元件:A:电感；B:电容；C:电阻；D:无法判断答案: 电阻；实验3 一阶RC电路频率特性研究一阶RC电路频率特性研究1、关于一阶RC低通滤波器的截止频率fc，如下描述中哪一项是正确的？A:电阻保持不变，减小电容值， fc降低B:电阻保持不变，增大电容值， fc降低C:截止频率处的输出电压是最大输出电压的50%D:低通滤波器的带宽是fc ~∞答案: 电阻保持不变，增大电容值， fc降低2、根据一阶RC低通滤波器的相频特性公式，随着频率从低到高，相位差的正确变化规律是：A:从0°~ -90°B:从0°~90°C:从-45°~+45°D:从0°~-180°答案: 从0°~ -90°3、测试低通滤波器的幅频特性曲线时，此处假设截止频率是大于500Hz的，如下哪种说法不正确：A: 测试过程中保持电路的输入信号幅度一致B:在大于20Hz的较低频率处找到最大输出电压后，再以此为参照开始测试C: 以输入电压为参照，调节频率至输出电压下降3dB就是截止频率D:在各个频率点测试时，应当保证测试输出电压的毫伏表的指针偏转超过刻度线的⅓答案: 以输入电压为参照，调节频率至输出电压下降3dB就是截止频率。

半导体二极管一、、选择1、下图中，（）二极管处于正向偏置（全部为硅管）。

2、杂质半导体比纯净半导体导电能力（）。

A．强B．弱C．一样3.PN结正向偏置时（）。

A．P区接电源正极，N区接电源负极B．N区接电源正极，P区接电源负极C．电源极性可以任意调换D．不接电源4.当外界温度升高时，半导体的导电能力（）。

A．不变B．增加C．显著增加D．先减小后增加5. PN结的最大特点是具有（）。

A．导电性Ｂ．绝缘性Ｃ．单向导电性6. 变容二极管在电路中使用时，其PN结是（）。

A．正向运用B．反向运用 C. 正反向均可7 、PN结加正向电压时，空间电荷区将A、变窄B、基本不变C、变宽8. 测量二极管（小功率）的管脚极性时，万用表的电阻档应选（）。

A．R×1 B．R×10 C．R×100或R×1k D．R×10k9.在电路中测得某二极管正负极电位分别为3V与10V，判断二极管应是（）。

A．正偏B．反偏C．零偏10. 测量二极管反向电阻时，若用两手将两管脚捏紧，其电阻值会（）。

A．变大B．先变大后变小C．变小D．不变11. 2AP9表示（）。

A．N型材料整流管B．N型材料稳压管C．N型材料普通管D．N型材料开关管12.二极管正反向电阻相差（）。

A．越小越好B．越大越好C．无差别最好D．无要求13. 加在二极管上的正向电压大于死区电压，其两端电压为( )。

A.随所加电压增加而变大B. 0.7V左右C.随所加电压增加而减小D．随所加电压增加变化不大14. 用万用表R×100Ω挡来测试二极管，其中( )说明管子是好的。

A．正、反向电阻都为零B．正、反向电阻都为无穷大C．正向电阻为几百欧，反向电阻为几百千欧D．反向电阻为几百欧，正向电阻为几百欧15. 把电动势为1.5V的干电池的正极直接接到一个硅二极管的正极，负极直接接到硅二极管的负极，则该管（）。

A．基本正常B．击穿C．烧坏D．电流为零16.当加在硅二极管两端的正向电压从0开始逐渐增加时，硅二极管( )。

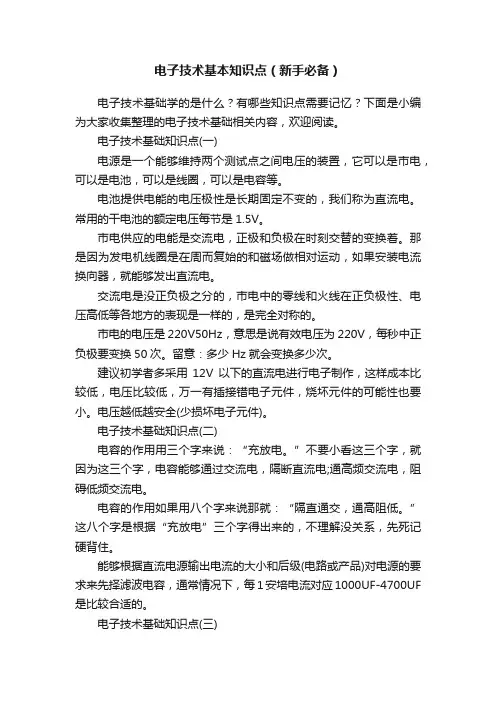

电子技术基本知识点（新手必备）电子技术基础学的是什么？有哪些知识点需要记忆？下面是小编为大家收集整理的电子技术基础相关内容，欢迎阅读。

电子技术基础知识点(一)电源是一个能够维持两个测试点之间电压的装置，它可以是市电，可以是电池，可以是线圈，可以是电容等。

电池提供电能的电压极性是长期固定不变的，我们称为直流电。

常用的干电池的额定电压每节是1.5V。

市电供应的电能是交流电，正极和负极在时刻交替的变换着。

那是因为发电机线圈是在周而复始的和磁场做相对运动，如果安装电流换向器，就能够发出直流电。

交流电是没正负极之分的，市电中的零线和火线在正负极性、电压高低等各地方的表现是一样的，是完全对称的。

市电的电压是220V50Hz，意思是说有效电压为220V，每秒中正负极要变换50次。

留意：多少Hz就会变换多少次。

建议初学者多采用12V以下的直流电进行电子制作，这样成本比较低，电压比较低，万一有插接错电子元件，烧坏元件的可能性也要小。

电压越低越安全(少损坏电子元件)。

电子技术基础知识点(二)电容的作用用三个字来说：“充放电。

”不要小看这三个字，就因为这三个字，电容能够通过交流电，隔断直流电;通高频交流电，阻碍低频交流电。

电容的作用如果用八个字来说那就：“隔直通交，通高阻低。

”这八个字是根据“充放电”三个字得出来的，不理解没关系，先死记硬背住。

能够根据直流电源输出电流的大小和后级(电路或产品)对电源的要求来先择滤波电容，通常情况下，每1安培电流对应1000UF-4700UF 是比较合适的。

电子技术基础知识点(三)电感的作用用四个字来说：“电磁转换。

”不要小看这四个字，就因为这四个字，电感能够隔断交流电，通过直流电;通低频交流电，阻碍高频交流电。

电感的作用再用八个字来说那就：“隔交通直，通低阻高。

”这八个字是根据“电磁转换”三个字得出来的。

电感是电容的死对头。

另外，电感还有这样一个特点：电流和磁场必需同时存在。

电流要消失，磁场会消失;磁场要消失，电流会消失;磁场南北极变化，电流正负极也会变化。
