比表面积测试

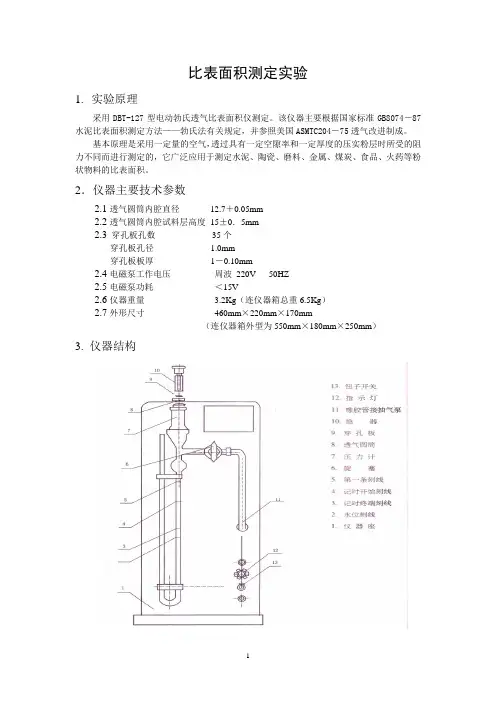

比表面积测定实验1.实验原理采用DBT-127型电动勃氏透气比表面积仪测定。

该仪器主要根据国家标准GB8074－87水泥比表面积测定方法——勃氏法有关规定，并参照美国ASMTC204－75透气改进制成。

基本原理是采用一定量的空气，透过具有一定空隙率和一定厚度的压实粉层时所受的阻力不同而进行测定的，它广泛应用于测定水泥、陶瓷、磨料、金属、煤炭、食品、火药等粉状物料的比表面积。

2．仪器主要技术参数2.1透气圆筒内腔直径12.7＋0.05mm2.2透气圆筒内腔试料层高度15±0．5mm2.3穿孔板孔数35个穿孔板孔径 1.0mm穿孔板板厚1－0.10mm2.4电磁泵工作电压周波220V 50HZ2.5电磁泵功耗＜15V2.6仪器重量3.2Kg（连仪器箱总重6.5Kg）2.7外形尺寸460mm×220mm×170mm（连仪器箱外型为550mm×180mm×250mm）3. 仪器结构4．实验操作步骤4.1仪器的校正4.1.1校准物料——使用比表面积接近2800cm2／g和4000cm2／g的标准物料对试验仪器进行校正。

标准物料在使用前应保持与室温相同.4.1.2粉料层体积的测定测定粉料层的体积用下述水银排代法a．将二片滤纸沿筒壁放入透气筒内，用推杆（附件一）的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。

b．从圆筒中取出一片滤纸，然后加人适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。

(称重精确到0.05g) c．试料层占有的体积用下式计算：（精确到0.005cm2）V=（P1－P2）/ρ水银（1）式中：V——试料层体积／c，rf）P1——圆筒内未装料时，充满圆筒的水银质量（g）P2——圆筒内装料后，充满圆筒的水银质量（g）ρ水银——试验温度下水银的密度（g／cm3）（见表一）试粉层体积的测定，至少应进行二次，每次应单独压实，取二次数值相差不超过0.005cm3的平均值，并记录测定过程中圆筒附近的温度，每隔一季度到半年应重新校正试料层体积。

bet比表面积测试法实用指南一、引言在材料科学和工程领域中，表面积是一个重要的物理性质参数，它直接影响着材料的吸附、反应、传输等过程。

因此，准确测量材料的表面积是非常关键的。

bet比表面积测试法是一种常用的方法，本文将详细介绍如何进行bet比表面积测试，以及测试结果的分析和解读。

二、仪器和试剂准备进行bet比表面积测试需要准备以下仪器和试剂：1. bet比表面积仪：一种常见的仪器是气体吸附仪，如比特吸附仪；2. 氮气：用于进行吸附实验的气体；3. 样品：需要测试的材料样品。

三、实验步骤1. 样品预处理：将样品进行研磨、筛分等处理，以获得均匀的颗粒大小和形状；2. 仪器预热：根据仪器的说明书，将仪器进行预热，确保仪器的稳定性；3. 样品装填：将经过预处理的样品均匀地装填到仪器的测试吸附管中；4. 吸附实验：使用氮气进行吸附实验，根据仪器的设置，控制吸附实验的温度和压力；5. 数据采集：根据仪器的要求，记录吸附实验过程中的数据，如吸附量、脱附量等；6. 脱附实验：使用脱附气体进行脱附实验，记录相应的数据；7. 数据处理：根据实验数据，计算样品的bet比表面积。

四、数据分析和解读根据实验得到的数据，可以进行如下的分析和解读：1. 吸附等温线：通过绘制吸附等温线，可以了解材料的吸附性质，如吸附量随压力的变化趋势；2. 脱附等温线：通过绘制脱附等温线，可以了解材料的脱附性质，如脱附量随压力的变化趋势；3. bet比表面积计算：根据吸附和脱附实验的数据，可以使用bet 比表面积计算公式计算样品的表面积；4. 结果对比与分析：将不同样品的测试结果进行对比，分析不同样品的表面积差异，寻找其原因。

五、注意事项在进行bet比表面积测试时，需要注意以下几点：1. 样品的预处理要充分，确保样品的颗粒均匀、形状规整；2. 仪器的预热是保证实验准确性的重要步骤，要按照仪器说明进行操作；3. 实验过程中要控制好吸附和脱附的温度和压力，以保证实验数据的可靠性；4. 数据处理时要仔细核对计算公式和数据的单位，确保结果的准确性。

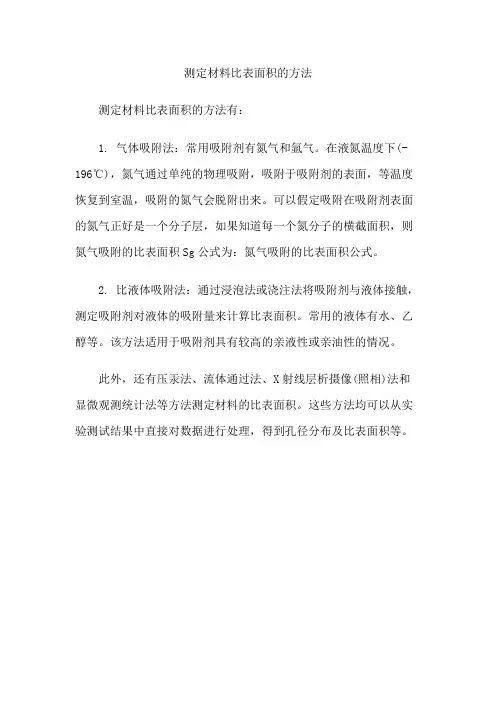

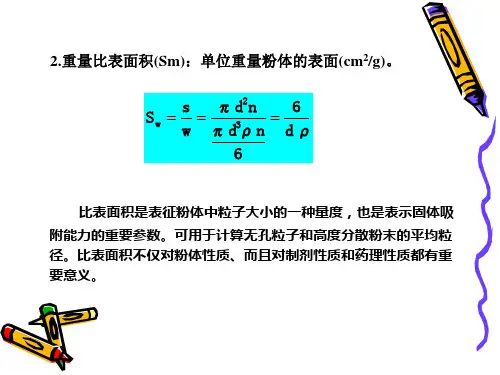

测定材料比表面积的方法
测定材料比表面积的方法有：
1. 气体吸附法：常用吸附剂有氮气和氩气。

在液氮温度下(-196℃)，氮气通过单纯的物理吸附，吸附于吸附剂的表面，等温度恢复到室温，吸附的氮气会脱附出来。

可以假定吸附在吸附剂表面的氮气正好是一个分子层，如果知道每一个氮分子的横截面积，则氮气吸附的比表面积Sg公式为：氮气吸附的比表面积公式。

2. 比液体吸附法：通过浸泡法或浇注法将吸附剂与液体接触，测定吸附剂对液体的吸附量来计算比表面积。

常用的液体有水、乙醇等。

该方法适用于吸附剂具有较高的亲液性或亲油性的情况。

此外，还有压汞法、流体通过法、X射线层析摄像(照相)法和显微观测统计法等方法测定材料的比表面积。

这些方法均可以从实验测试结果中直接对数据进行处理，得到孔径分布及比表面积等。

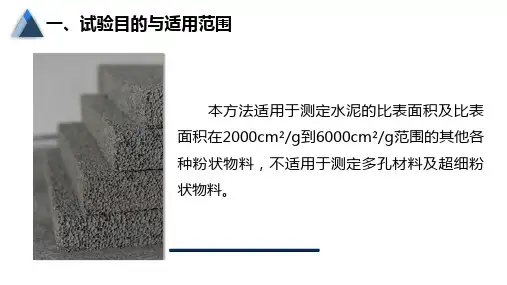

水泥比表面积试验详解一、引言在水泥生产和使用过程中，水泥比表面积是一个非常重要的物理指标，它直接影响着水泥的品质和使用性能。

对水泥比表面积进行测试具有重要的意义。

本文将对水泥比表面积试验进行详细解析，并提供原始记录，以便读者更加全面地了解水泥比表面积试验的过程和结果。

二、水泥比表面积测试原理水泥比表面积，通常用比表面积来表示，是指单位质量水泥的外表面积。

水泥比表面积的大小与水泥颗粒的粒度分布有关，也与水泥的研磨程度有关。

水泥比表面积试验是通过气体吸附法来测试的，利用氮气在水泥颗粒表面的吸附量来计算比表面积。

三、水泥比表面积试验步骤水泥比表面积试验主要包括样品制备、试验仪器校准、试验条件设置、数据采集和结果计算等步骤。

下面将对每个步骤进行详细介绍：1. 样品制备取水泥样品，研磨成粉末状，并进行筛分，保留所需粒度范围内的水泥颗粒作为试验样品。

2. 试验仪器校准校准试验仪器，包括氮气吸附仪和比表面积测试仪，确保其准确性和稳定性。

3. 试验条件设置设置试验条件，包括氮气吸附仪的温度、压力、吸附时间等参数，确保试验过程的稳定和可靠。

4. 数据采集将经过样品制备的水泥样品放入比表面积测试仪中，根据试验条件进行实验，记录吸附过程中的压力变化和吸附量。

5. 结果计算根据试验数据，利用气体吸附等温线的斜率来计算水泥比表面积，得出最终的试验结果。

四、水泥比表面积试验原始记录下面是一组水泥比表面积试验的原始记录，以便读者更好地了解试验过程和结果：试验样品：普通硅酸盐水泥试验仪器：Micromeritics比表面积测试仪试验条件：温度：25℃压力：0.1MPa吸附时间：120s样品重量：0.5g试验数据：试验时间（s）压力（MPa）吸附量（cm³/g）0 0.000 0.00020 0.012 0.05040 0.025 0.10560 0.037 0.18080 0.050 0.260100 0.062 0.345120 0.075 0.440计算结果：比表面积：380m²/kg五、总结水泥比表面积试验是一个非常重要的水泥物理性能指标测试，通过气体吸附法可以准确地测定水泥比表面积。

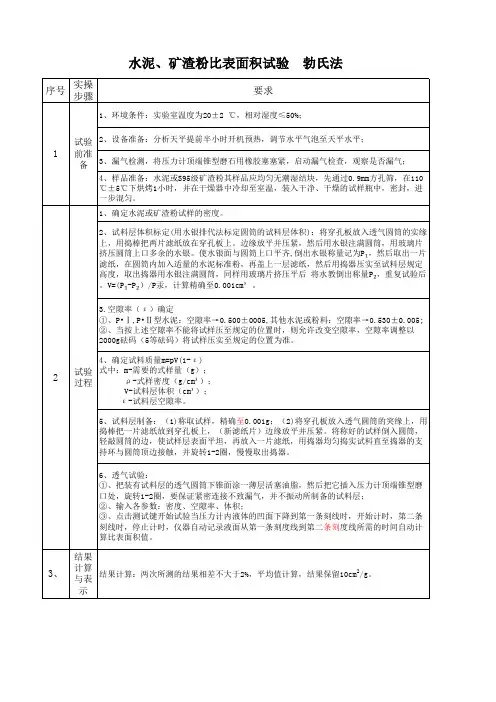

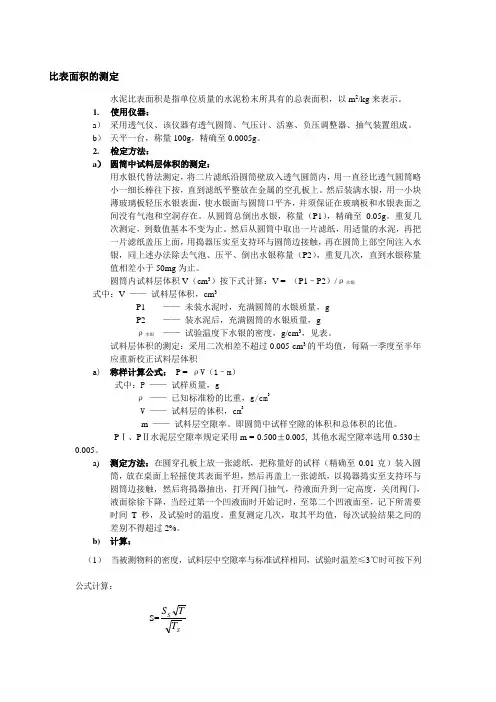

比表面积的测定水泥比表面积是指单位质量的水泥粉末所具有的总表面积，以m 2/kg 来表示。

1. 使用仪器：a ） 采用透气仪、该仪器有透气圆筒、气压计、活塞、负压调整器、抽气装置组成。

b ） 天平一台，称量100g ，精确至0.0005g 。

2. 检定方法：a ） 圆筒中试料层体积的测定：用水银代替法测定，将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小一细长棒往下按，直到滤纸平整放在金属的空孔板上。

然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡和空洞存在。

从圆筒总倒出水银，称量（P1），精确至0.05g 。

重复几次测定，到数值基本不变为止。

然后从圆筒中取出一片滤纸，用适量的水泥，再把一片滤纸盖压上面，用捣器压实至支持环与圆筒边接触，再在圆筒上部空间注入水银，同上述办法除去气泡、压平、倒出水银称量（P2），重复几次，直到水银称量值相差小于50mg 为止。

圆筒内试料层体积V （cm 3）按下式计算：V = （P1–P2）/ρ水银式中：V —— 试料层体积，cm 3P1 —— 未装水泥时，充满圆筒的水银质量，gP2 —— 装水泥后，充满圆筒的水银质量，gρ水银 —— 试验温度下水银的密度，g/cm 3，见表。

试料层体积的测定：采用二次相差不超过0.005 cm 3的平均值，每隔一季度至半年应重新校正试料层体积a) 称样计算公式： P = ρV （1–m ）式中：P —— 试样质量，gρ —— 已知标准粉的比重，g/cm 3V —— 试料层的体积，cm 3m —— 试料层空隙率。

即圆筒中试样空隙的体积和总体积的比值。

P Ⅰ、P Ⅱ水泥层空隙率规定采用m = 0.500±0.005, 其他水泥空隙率选用0.530±0.005。

a) 测定方法：在圆穿孔板上放一张滤纸，把称量好的试样（精确至0.01克）装入圆筒，放在桌面上轻摇使其表面平坦，然后再盖上一张滤纸，以捣器捣实至支持环与圆筒边接触，然后将捣器抽出，打开阀门抽气，待液面升到一定高度，关闭阀门，液面徐徐下降，当经过第一个凹液面时开始记时，至第二个凹液面至，记下所需要时间T 秒，及试验时的温度。

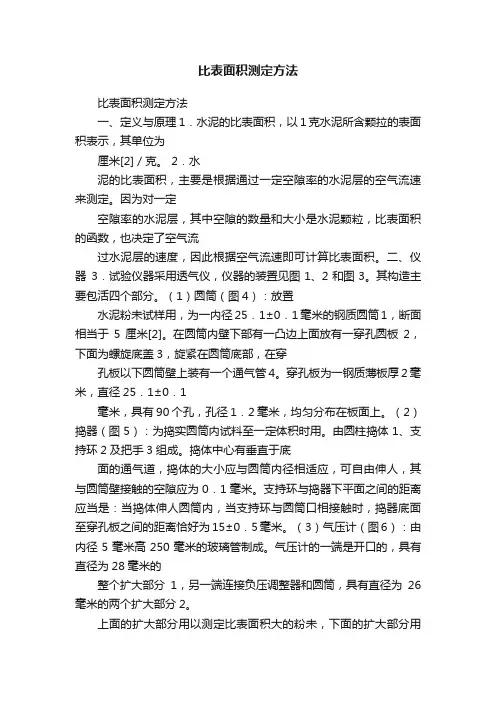

比表面积测定方法比表面积测定方法一、定义与原理 1．水泥的比表面积，以1克水泥所含颗拉的表面积表示，其单位为厘米[2]／克。

2．水泥的比表面积，主要是根据通过一定空隙率的水泥层的空气流速来测定。

因为对一定空隙率的水泥层，其中空隙的数量和大小是水泥颗粒，比表面积的函数，也决定了空气流过水泥层的速度，因此根据空气流速即可计算比表面积。

二、仪器3．试验仪器采用透气仪，仪器的装置见图1、2和图3。

其构造主要包活四个部分。

（1）圆筒（图4）：放置水泥粉未试样用，为一内径25．1±0．1毫米的钢质圆筒1，断面相当于5厘米[2]。

在圆筒内壁下部有一凸边上面放有一穿孔圆板2，下面为螺旋底盖3，旋紧在圆筒底部，在穿孔板以下圆筒壁上装有一个通气管4。

穿孔板为一钢质薄板厚2毫米，直径25．1±0．1毫米，具有90个孔，孔径1．2毫米，均匀分布在板面上。

（2）捣器（图5）：为捣实圆筒内试料至一定体积时用。

由圆柱捣体1、支持环2及把手3组成。

捣体中心有垂直于底面的通气道，捣体的大小应与圆筒内径相适应，可自由伸人，其与圆筒壁接触的空隙应为0．1毫米。

支持环与捣器下平面之间的距离应当是：当捣体伸人圆筒内，当支持环与圆筒口相接触时，捣器底面至穿孔板之间的距离恰好为15±0．5毫米。

（3）气压计（图6）：由内径5毫米高250毫米的玻璃管制成。

气压计的一端是开口的，具有直径为28毫米的整个扩大部分1，另一端连接负压调整器和圆筒，具有直径为26毫米的两个扩大部分2。

上面的扩大部分用以测定比表面积大的粉未，下面的扩大部分用来测定比表面积小的粉末。

两个扩大部分上下的细颈上，均刻有标记（B，C，D），气压计中注入带颜色的水。

（4）负压调整器（图7），为高310毫米，直径38毫米的玻璃容器1。

容器内插入固定的排水管3，容器侧面带有一个三通管2，用以连接仪器其他各部分。

容器内注入饱和的食盐水。

食盐水的量，必须使抽气时气压计中的水位能升至规定的高度A。

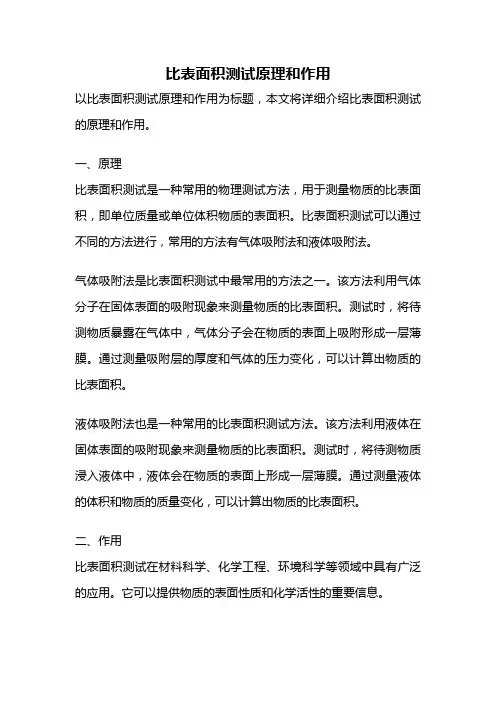

比表面积测试原理和作用以比表面积测试原理和作用为标题，本文将详细介绍比表面积测试的原理和作用。

一、原理比表面积测试是一种常用的物理测试方法，用于测量物质的比表面积，即单位质量或单位体积物质的表面积。

比表面积测试可以通过不同的方法进行，常用的方法有气体吸附法和液体吸附法。

气体吸附法是比表面积测试中最常用的方法之一。

该方法利用气体分子在固体表面的吸附现象来测量物质的比表面积。

测试时，将待测物质暴露在气体中，气体分子会在物质的表面上吸附形成一层薄膜。

通过测量吸附层的厚度和气体的压力变化，可以计算出物质的比表面积。

液体吸附法也是一种常用的比表面积测试方法。

该方法利用液体在固体表面的吸附现象来测量物质的比表面积。

测试时，将待测物质浸入液体中，液体会在物质的表面上形成一层薄膜。

通过测量液体的体积和物质的质量变化，可以计算出物质的比表面积。

二、作用比表面积测试在材料科学、化学工程、环境科学等领域中具有广泛的应用。

它可以提供物质的表面性质和化学活性的重要信息。

1. 材料科学领域：比表面积测试可以评估材料的孔隙结构和孔隙分布，从而判断材料的吸附性能、渗透性能、储存性能等。

比表面积测试还可以评估材料的颗粒大小和颗粒分布，对材料的制备和加工提供重要参考。

2. 化学工程领域：比表面积测试可以评估催化剂的活性和选择性，从而优化催化反应的条件和工艺。

比表面积测试还可以评估吸附剂的吸附容量和吸附速率，从而优化吸附过程的设计和操作。

3. 环境科学领域：比表面积测试可以评估土壤、水体和大气中的污染物的吸附和催化降解性能。

通过测量比表面积，可以评估污染物的吸附容量和吸附速率，从而指导环境治理和污染物的处理。

比表面积测试是一种重要的物理测试方法，可以提供物质的表面性质和化学活性的重要信息。

它在材料科学、化学工程、环境科学等领域中具有广泛的应用，对于材料的制备、催化反应的优化和环境污染物的处理具有重要的意义。

通过比表面积测试，可以更好地理解和控制物质的性质和行为，推动科学研究和工程应用的发展。

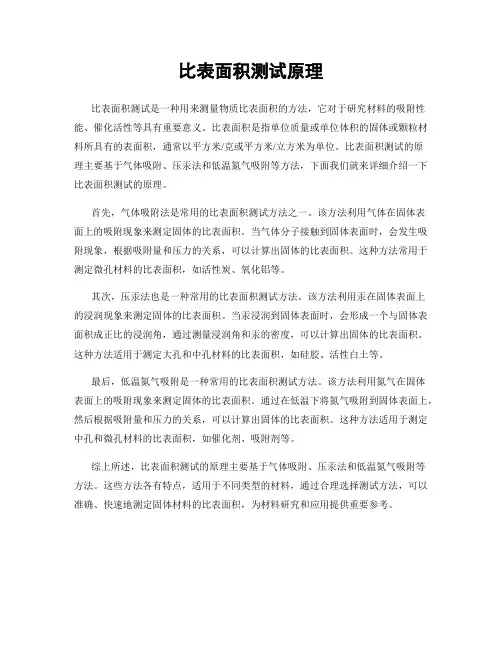

比表面积测试原理
比表面积测试是一种用来测量物质比表面积的方法，它对于研究材料的吸附性能、催化活性等具有重要意义。

比表面积是指单位质量或单位体积的固体或颗粒材料所具有的表面积，通常以平方米/克或平方米/立方米为单位。

比表面积测试的原
理主要基于气体吸附、压汞法和低温氮气吸附等方法，下面我们就来详细介绍一下比表面积测试的原理。

首先，气体吸附法是常用的比表面积测试方法之一。

该方法利用气体在固体表
面上的吸附现象来测定固体的比表面积。

当气体分子接触到固体表面时，会发生吸附现象，根据吸附量和压力的关系，可以计算出固体的比表面积。

这种方法常用于测定微孔材料的比表面积，如活性炭、氧化铝等。

其次，压汞法也是一种常用的比表面积测试方法。

该方法利用汞在固体表面上
的浸润现象来测定固体的比表面积。

当汞浸润到固体表面时，会形成一个与固体表面积成正比的浸润角，通过测量浸润角和汞的密度，可以计算出固体的比表面积。

这种方法适用于测定大孔和中孔材料的比表面积，如硅胶、活性白土等。

最后，低温氮气吸附是一种常用的比表面积测试方法。

该方法利用氮气在固体
表面上的吸附现象来测定固体的比表面积。

通过在低温下将氮气吸附到固体表面上，然后根据吸附量和压力的关系，可以计算出固体的比表面积。

这种方法适用于测定中孔和微孔材料的比表面积，如催化剂、吸附剂等。

综上所述，比表面积测试的原理主要基于气体吸附、压汞法和低温氮气吸附等
方法。

这些方法各有特点，适用于不同类型的材料，通过合理选择测试方法，可以准确、快速地测定固体材料的比表面积，为材料研究和应用提供重要参考。

比表面积的测定水泥比表面积是指单位质量的水泥粉末所具有的总表面积，以m 2/kg 来表示。

1. 使用仪器：a ） 采用透气仪、该仪器有透气圆筒、气压计、活塞、负压调整器、抽气装置组成。

b ） 天平一台，称量100g ，精确至0.0005g 。

2. 检定方法：a ） 圆筒中试料层体积的测定：用水银代替法测定，将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小一细长棒往下按，直到滤纸平整放在金属的空孔板上。

然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡和空洞存在。

从圆筒总倒出水银，称量（P1），精确至0.05g 。

重复几次测定，到数值基本不变为止。

然后从圆筒中取出一片滤纸，用适量的水泥，再把一片滤纸盖压上面，用捣器压实至支持环与圆筒边接触，再在圆筒上部空间注入水银，同上述办法除去气泡、压平、倒出水银称量（P2），重复几次，直到水银称量值相差小于50mg 为止。

圆筒内试料层体积V （cm 3）按下式计算：V = （P1–P2）/ρ水银式中：V —— 试料层体积，cm 3P1 —— 未装水泥时，充满圆筒的水银质量，gP2 —— 装水泥后，充满圆筒的水银质量，gρ水银 —— 试验温度下水银的密度，g/cm 3，见表。

试料层体积的测定：采用二次相差不超过0.005 cm 3的平均值，每隔一季度至半年应重新校正试料层体积a) 称样计算公式： P = ρV （1–m ）式中：P —— 试样质量，gρ —— 已知标准粉的比重，g/cm 3V —— 试料层的体积，cm 3m —— 试料层空隙率。

即圆筒中试样空隙的体积和总体积的比值。

P Ⅰ、P Ⅱ水泥层空隙率规定采用m = 0.500±0.005, 其他水泥空隙率选用0.530±0.005。

a) 测定方法：在圆穿孔板上放一张滤纸，把称量好的试样（精确至0.01克）装入圆筒，放在桌面上轻摇使其表面平坦，然后再盖上一张滤纸，以捣器捣实至支持环与圆筒边接触，然后将捣器抽出，打开阀门抽气，待液面升到一定高度，关闭阀门，液面徐徐下降，当经过第一个凹液面时开始记时，至第二个凹液面至，记下所需要时间T 秒，及试验时的温度。

比表面积测试的测试分类和方法及分析理论比表面积测试方法有两种分类标准。

一是根据测定样品吸附气体量多少方法的不同，可分为：连续流动法、容量法及重量法（重量法现在基本上很少采用）；另一种是根据计算比表面积理论方法不同可分为：直接对比法比表面积分析测定、Langmuir法比表面积分析测定和BE T法比表面积分析测定等。

同时这两种分类标准又有着一定的联系，直接对比法只能采用连续流动法来测定吸附气体量的多少，而BET法既可以采用连续流动法，也可以采用容量法来测定吸附气体量。

比表面测试方法根据测试思路不同分为吸附法、透气法和其它方法，透气法是将待测粉体填装在透气管内震实到一定堆积密度，根据透气速率不同来确定粉体比表面积大小，比表面测试范围和精度都很有限；其它比表面积测试方法有粒度估算法、显微镜观测估算法，已很少使用；其中吸附法比较常用且精度相对其它方法较高。

吸附法的思路就是让一种吸附质分子吸附在待测粉末样品（吸附剂）表面，根据吸附量的多少来评价待测粉末样品的比表面大小。

根据吸附质的不同，吸附法分为低温氮吸附法、吸碘法、吸汞法和吸附其它分子方法；较早使用的是后面吸碘法、吸汞法等几种方法，这几种方法在不同行业内被使用了较长时间；但由于吸碘法中使用的碘分子直径很大，不能进入许多小孔，测得的比表面积不完全，另外碘分子活性较高，对不少粉体不能适用，局限较大；吸汞法又叫压汞法，使用的吸附质--汞有毒，很少使用了，在此不详述了。

吸附其它气体分子的方法使用也极少。

使用最广的为以氮分子作为吸附质的氮吸附法；氮吸附法由于需要在液氮温度下进行吸附，又叫低温氮吸附法，这种方法中使用的吸附质--氮分子性质稳定、分子直径小、安全无毒、来源广泛，是理想的且是目前主要的吸附法比表面测试吸附质。

氮吸附法根据吸附过程和吸附质确定方式的不同又分为动态色谱法和静态法。

动态色谱法是将待测粉体样品装在U型的样品管内，使含有一定比例吸附质的混合气体流过样品，根据吸附前后气体浓度变化来确定被测样品对吸附质分子（N2）的吸附量；静态法根据确定吸附吸附量方法的不同分为重量法和容量法；重量法是根据吸附前后样品重量变化来确定被测样品对吸附质分子（N2）的吸附量，由于分辨率低、准确度差、对设备要求很高等缺陷已很少使用；容量法是将待测粉体样品装在一定体积的一段封闭的试管状样品管内，向样品管内注入一定压力的吸附质气体，根据吸附前后的压力或重量变化来确定被测样品对吸附质分子（N2）的吸附量；由吸附量来计算比表面的理论很多，如朗格缪尔吸附理论、BET吸附理论、统计吸附层厚度法吸附理论等。

水泥标准样品的比表面积水泥被广泛应用于建筑、基础设施和其他工程领域。

在生产和使用过程中，对水泥质量的控制至关重要。

比表面积是衡量水泥质量的重要指标之一。

本文将介绍水泥标准样品的比表面积的定义、测试方法及其在水泥质量控制中的应用。

一、比表面积的定义比表面积是指单位质量水泥颗粒的表面积，通常用单位面积（平方厘米或平方米）上水泥颗粒表面的表面积来表示。

比表面积越大，表示水泥颗粒的细度越高。

二、比表面积的测定方法1. 比气法比气法是通过测定水泥样品比表面积前后的气体体积变化来确定。

通常使用比气仪进行测定。

首先将水泥样品在特定的条件下煅烧，然后将样品与已知体积的氮气加热，测量氮气温度、压力变化，从而计算出比表面积。

2. 空隙法空隙法是通过测定水泥样品与空隙物体的接触面积来确定。

一种常用的方法是采用压滴法或压片法。

在压滴法中，将水泥样品均匀涂覆在玻璃片上，然后使用显微镜观察水泥颗粒与玻璃片之间的接触面积。

通过多次测量取平均值，可以获得准确的比表面积。

三、水泥标准样品的比表面积测试为确保水泥的质量，制定了一系列的水泥标准样品，其中包括比表面积。

测试水泥标准样品的比表面积是评估水泥质量的重要手段之一。

水泥标准样品的比表面积测试通常是由专门的实验室或检测机构进行的。

在测试过程中，需严格按照国家标准或行业规范中的要求进行操作，以确保测试的准确性和可靠性。

四、水泥标准样品的比表面积在质量控制中的应用水泥标准样品的比表面积在水泥生产和使用过程中起着重要的作用。

具体应用包括以下几个方面：1. 控制水泥生产质量比表面积是衡量水泥细度的重要指标。

通过监测水泥标准样品的比表面积，可以了解水泥的细度水平是否符合要求。

如果比表面积过大或过小，可能会影响水泥的强度和其他物理性能。

因此，通过对比表面积的测试和分析，可以及时调整生产工艺，确保水泥质量稳定。

2. 评估水泥质量在工程项目中，对水泥的质量有一定的要求。

通过测试水泥标准样品的比表面积，可以对水泥的品质进行评估。

比表面积测试的原理比表面积测试是一种用于确定物质颗粒表面积的常用方法。

本文将介绍比表面积测试的原理和相关的测试技术。

一、原理概述比表面积测试是通过测量单位质量或数量的物质所占据的表面积来确定其比表面积。

物质的比表面积可以用来评估其吸附、反应、催化和传质性能，因此在化学、材料科学、环境科学等领域具有重要的应用价值。

二、测试技术目前常用的比表面积测试技术包括气体吸附法和液体吸附法。

1. 气体吸附法气体吸附法是常用的比表面积测试方法之一。

该方法基于气体在固体表面上吸附的现象，通过测量气体吸附量来确定物质的比表面积。

常用的气体吸附测试技术包括比氮吸附法（BET法）和总气体吸附法。

BET法利用了Brunauer-Emmett-Teller（BET）等温线的原理，通过测量气体在不同压力下吸附量与脱附量之间的关系，计算得出比表面积。

BET法适用于具有均匀孔径分布的材料。

总气体吸附法则考虑了孔径分布不均匀的材料。

该方法通过测量不同大小分子在孔道中吸附的能力，综合考虑各种孔径的贡献，得出比表面积。

总气体吸附法适用于具有非均匀孔径分布的样品。

2. 液体吸附法液体吸附法是另一种常用的比表面积测试方法。

该方法利用液体在固体表面上的吸附原理，通过浸渍固体样品，测量溶质分子在固体表面上吸附的量来计算比表面积。

常用的液体吸附法包括亚甲蓝吸附法和甲醇蒸气吸附法。

亚甲蓝吸附法适用于孔径较大的颗粒材料，甲醇蒸气吸附法适用于孔径较小的颗粒材料。

三、测试步骤无论使用气体吸附法还是液体吸附法，比表面积测试通常包括以下步骤：1. 样品预处理：将待测试样品进行适当的处理，如研磨、干燥等，确保样品表面光滑均匀。

2. 浸渍或吸附：将样品置于吸附或浸渍介质中，使其与介质接触，使介质中的分子吸附在样品表面。

3. 分析测量：根据不同的测试方法，通过测量吸附剂的体积或质量的变化来获得比表面积的数据。

4. 数据处理：根据实验测量结果，使用适当的数学模型和计算方法，计算出样品的比表面积。

比表面积测试的几个问题比表面积测试的几个问题问题一：为什么需要进行比表面积测试？•解释：比表面积测试是评估材料或物质表面性质的重要方法之一。

通过测量单位质量材料的表面积，可以了解材料的孔隙结构、活性位点分布等特征。

这对于材料研究、催化剂开发、吸附材料设计等领域具有重要意义。

问题二：比表面积测试的原理是什么？•解释：比表面积测试的原理主要基于物理吸附（例如氮气吸附）或化学吸附（例如二氧化碳吸附）的方法。

通过向材料表面吸附气体或化合物，利用吸附过程中产生的温度变化、体积变化或质量变化等参数来计算出材料的比表面积。

问题三：有哪些常用的比表面积测试方法？•解释：–BET（Brunauer-Emmett-Teller）方法：基于物理吸附原理，通过等温吸附曲线拟合计算出比表面积。

–Langmuir方法：基于化学吸附原理，通过测量吸附量和压力之间的关系计算出比表面积。

–BJH（Barrett-Joyner-Halenda）方法：基于物理吸附原理，通过测量孔径分布曲线计算出比表面积。

问题四：比表面积测试的影响因素有哪些？•解释：–材料的孔隙结构：孔径大小和分布对比表面积测试结果有显著影响。

–温度和压力：测试条件会对吸附过程和结果产生影响。

–吸附剂的选择：不同的吸附剂适用于不同的材料，选择合适的吸附剂对测试结果至关重要。

问题五：比表面积测试的应用领域有哪些？•解释：比表面积测试广泛应用于材料科学、化学工程、环境科学等领域。

–材料研究：通过比表面积测试，可以评估材料的孔隙结构和活性位点分布，指导材料的合成和改性。

–催化剂开发：比表面积可用于评价催化剂的反应活性和稳定性，优化催化剂的设计。

–吸附材料设计：了解吸附材料的比表面积有助于提高其吸附容量和选择性。

以上列举了比表面积测试的几个问题，包括其意义、原理、常用方法、影响因素和应用领域。

比表面积测试在科研和工业中具有重要的地位，对材料性能的评估和优化起着关键作用。

问题六：比表面积测试的限制和挑战是什么？•解释：–实验条件控制：比表面积测试需要在特定的实验条件下进行，包括温度、压力等因素的控制，这对实验人员来说是一项挑战。

比表面积测试国标比表面积测试国标是针对建筑材料表面粗糙度的一项测试标准。

它的主要目的是测量材料表面的几何形态，并计算出比表面积。

比表面积是指单位质量的物质在其表面上的可接触面积大小。

比表面积测试国标是对建筑材料表面性能的一种重要评价标准。

比表面积的重要性比表面积是材料表面性能的重要参数之一。

材料表面性能对于其在工程中的应用具有重要影响。

比表面积越大，材料表面的反射率和吸收率也相对较高，这对于建筑材料的隔热、吸声等性能有着很大影响。

此外，比表面积还是材料化学反应、材料耐久性等方面的重要指标。

比表面积测试国标的基本内容比表面积测试国标的基本内容包括表面几何形态测试、比表面积计算等，具体步骤如下：1. 准备测试样品，并对其表面进行处理。

处理的目的是消除材料表面的薄膜、氧化物、灰尘等污染物，保证测试的准确性。

2. 进行表面几何形态测试。

测试仪器通常采用光学测量方法和电子显微镜等仪器，测量材料表面的形态，例如表面粗糙度、沟槽深度等参数。

3. 计算比表面积。

根据测量到的表面形态数据，采用适当的计算方法计算材料的比表面积。

ISO和ASTM等机构都提供了比表面积的计算公式和计算方法。

比表面积测试国标的应用范围比表面积测试国标适用于建筑材料的表面测试，例如墙面涂料、屋顶材料、隔热材料等。

这些材料在工程中都需要具备一定的表面性能，而通过比表面积测试，就可以对材料的表面性能进行检测和评价。

比表面积测试国标对于改善建筑材料质量和提高建筑物性能具有重要作用。

同时，它也促进了建筑行业材料测试标准的完善和发展。

在未来，随着建筑行业的不断发展，比表面积测试国标也将得到不断完善和丰富。

测试方法分类比表面积测试方法有两种分类标准。

一是根据测定样品吸附气体量多少方法的不同，可分为：连续流动法、容量法及重量法（重量法现在基本上很少采用）；另一种是根据计算比表面积理论方法不同可分为：直接对比法比表面积分析测定、Langmuir法比表面积分析测定和BET法比表面积分析测定等。

同时这两种分类标准又有着一定的联系，直接对比法只能采用连续流动法来测定吸附气体量的多少，而BET法既可以采用连续流动法，也可以采用容量法来测定吸附气体量。

连续流动法连续流动法是相对于静态法而言，整个测试过程是在常压下进行，吸附剂是在处于连续流动的状态下被吸附。

连续流动法是在气相色谱原理的基础上发展而来，由热导检测器来测定样品吸附气体量的多少。

连续动态氮吸附是以氮气为吸附气，以氦气或氢气为载气,两种气体按一定比例混合，使氮气达到指定的相对压力，流经样品颗粒表面。

当样品管置于液氮环境下时，粉体材料对混合气中的氮气发生物理吸附，而载气不会被吸附，造成混合气体成分比例变化，从而导致热导系数变化，这时就能从热导检测器中检测到信号电压，即出现吸附峰。

吸附饱和后让样品重新回到室温，被吸附的氮气就会脱附出来，形成与吸附峰相反的脱附峰。

吸附峰或脱附峰的面积大小正比于样品表面吸附的氮气量的多少，可通过定量气体来标定峰面积所代表的氮气量。

通过测定一系列氮气分压P/P0下样品吸附氮气量，可绘制出氮等温吸附或脱附曲线，进而求出比表面积。

通常利用脱附峰来计算比表面积。

特点：连续流动法测试过程操作简单，消除系统误差能力强，同时具有可采用直接对比法和BET方法进行比表面积理论计算。

容量法容量法中，测定样品吸附气体量多少是利用气态方程来计算。

在预抽真空的密闭系统中导入一定量的吸附气体，通过测定出样品吸脱附导致的密闭系统中气体压力变化，利用气态方程P*V/T=nR换算出被吸附气体摩尔数变化。

直接对比法直接对比法比表面积分析测试是利用连续流动法来测定吸附气体量，测定过程中需要选用标准样品（经严格标定比表面积的稳定物质）。

比表面积测试报告引言比表面积测试是用于测量物体表面积相对于物质质量的测试方法。

比表面积可以用于评估物体表面活性、催化剂的效率等。

本测试报告将对比表面积测试方法进行介绍，并展示测试结果与分析。

测试方法本次比表面积测试使用了气体吸附法，采用比氮法进行测量。

具体测试方法如下：1.准备样品：获取待测试的样品，并将其事先研磨或处理以获得均匀颗粒分布的样品。

2.真空处理：将样品置于真空室中，在一定的温度和压力下进行预处理。

真空处理的目的是去除样品和周围环境中的气体，以达到高精度测试的要求。

3.吸附过程：加入氮气或其他吸附气体，使其与样品接触。

吸附过程中，气体会通过样品的孔隙或表面附着在样品上。

4.测量：利用物理吸附等温线上的吸附数据，通过计算分析来确定比表面积的数值。

5.数据处理：将测试得到的吸附数据进行计算和分析，得出比表面积的结果。

测试结果与分析经过以上测试方法，我们得到了以下测试结果：样品编号比表面积 (m²/g)1 502 453 55从上表可以看出，样品1的比表面积为50 m²/g，样品2的比表面积为45m²/g，样品3的比表面积为55 m²/g。

根据比表面积的测试结果，我们可以得出以下结论和分析：1.样品3的比表面积最大，说明其表面活性相对较高，可能更适用于催化剂等应用。

而样品2的比表面积最小，表明其表面活性较低。

2.比表面积的测量结果可以作为评估物质在化学反应中的有效表面积的指标。

较大的比表面积通常意味着更多的活性位点，从而具有更好的反应效率。

3.进一步研究分析不同样品的比表面积与其他性质之间的关系，可以更深入地了解样品的结构和表面性质。

可以通过改变样品制备条件、处理方法等来调控比表面积，以获得更具优异性能的材料。

结论本次比表面积测试使用了气体吸附法，并通过比氮法进行测量。

通过测试得到的数据，在样品1、样品2和样品3中分别得出了50 m²/g、45 m²/g和55 m²/g的比表面积结果。
