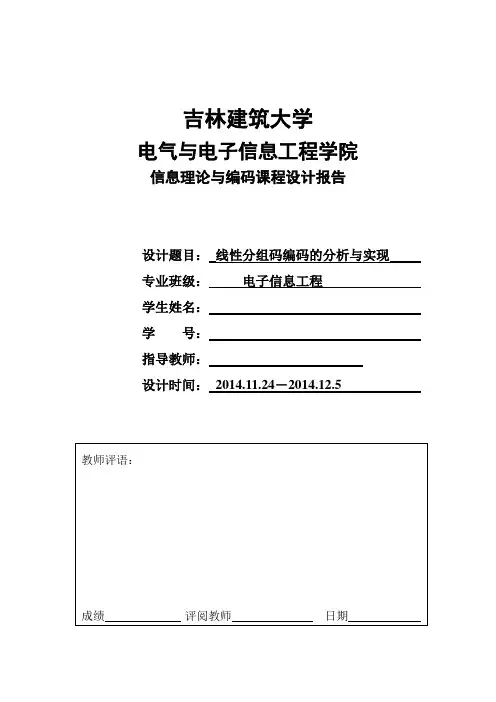

吉林建筑大学电气与电子信息工程学院信息理论与编码课程设计报告设计题目：线性分组码编码的分析与实现专业班级：电子信息工程学生姓名：学号：指导教师：设计时间：2014.11.24－2014.12.5第1章 概述1.1 设计的作用、目的《信息论与编码》是一门理论与实践密切结合的课程,课程设计是其实践性教学环节之一，同时也是对课堂所学理论知识的巩固和补充。
其主要目的是加深对理论知识的理解，掌握查阅有关资料的技能，提高实践技能，培养独立分析问题、解决问题及实际应用的能力。
通过完成具体编码算法的程序设计和调试工作，提高编程能力，深刻理解信源编码、信道编译码的基本思想和目的，掌握编码的基本原理与编码过程，增强逻辑思维能力，培养和提高自学能力以及综合运用所学理论知识去分析解决实际问题的能力，逐步熟悉开展科学实践的程序和方法。
1.2 设计任务及要求设计一个（6, 3）线性分组码的编译码程序：完成对任意序列的编码，根据生成矩阵形成监督矩阵，得到伴随式，并根据其进行译码，同时验证工作的正确性。
1．理解信道编码的理论基础，掌握信道编码的基本方法； 2．掌握生成矩阵和一致校验矩阵的作用和求解方法；3．针对线性分组码分析其纠错能力，并能够对线性分组码进行译码； 4．能够使用MATLAB 或其他语言进行编程，实现编码及纠错，编写的函数要有通用性。
1.3设计内容已知一个（6,3）线性分组码的Q 矩阵：设码字为(c 5, c 4, c 3, c 2, c 1, c 0)11101110Q ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦求出标准生成矩阵和标准校验矩阵，完成对任意信息序列（23个许用码字）的编码。
当接收码字R 分别为(000000), (000001), (000010), (000100), (001000), (010000), (100000), (100100)时，写出其伴随式S ，以表格形式写出伴随式与错误图样E 的对应关系。
纠错并正确译码，当有两位错码时，假定c 5位和c 2位发生错误。

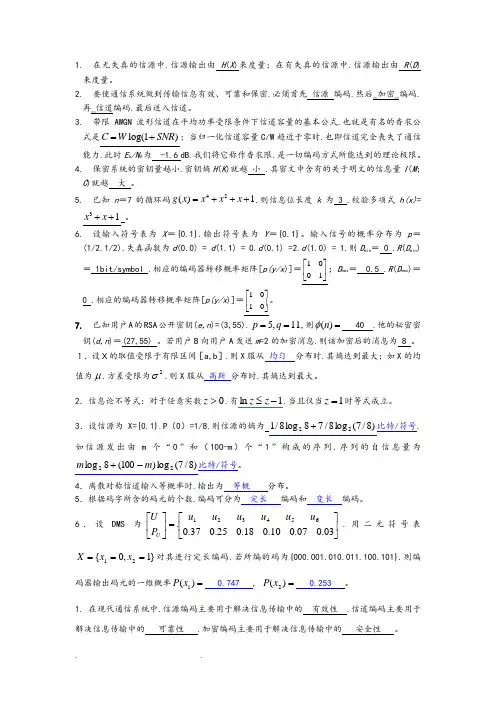

1. 在无失真的信源中.信源输出由 H (X )来度量；在有失真的信源中.信源输出由 R (D ) 来度量。
2. 要使通信系统做到传输信息有效、可靠和保密.必须首先 信源 编码.然后_加密_编码.再_信道编码.最后送入信道。
3. 带限AWGN 波形信道在平均功率受限条件下信道容量的基本公式.也就是有名的香农公式是log(1)C W SNR =+；当归一化信道容量C/W 趋近于零时.也即信道完全丧失了通信能力.此时E b /N 0为 -1.6 dB.我们将它称作香农限.是一切编码方式所能达到的理论极限。
4. 保密系统的密钥量越小.密钥熵H (K )就越 小 .其密文中含有的关于明文的信息量I (M ；C )就越 大 。
5. 已知n ＝7的循环码42()1g x x x x =+++.则信息位长度k 为 3 .校验多项式h(x)= 31x x ++ 。
6. 设输入符号表为X ＝{0.1}.输出符号表为Y ＝{0.1}。
输入信号的概率分布为p ＝(1/2.1/2).失真函数为d (0.0) = d (1.1) = 0.d (0.1) =2.d (1.0) = 1.则D min ＝ 0 .R (D min )＝ 1bit/symbol .相应的编码器转移概率矩阵[p(y/x )]＝1001⎡⎤⎢⎥⎣⎦；D max ＝ 0.5 .R (D max )＝ 0 .相应的编码器转移概率矩阵[p(y/x )]＝1010⎡⎤⎢⎥⎣⎦。
7. 已知用户A 的RSA 公开密钥(e,n )=(3,55).5,11p q ==,则()φn = 40 .他的秘密密钥(d,n )＝(27,55) 。
若用户B 向用户A 发送m =2的加密消息.则该加密后的消息为 8 。
１．设Ｘ的取值受限于有限区间［a,b ］.则X 服从 均匀 分布时.其熵达到最大；如X 的均值为μ.方差受限为2σ.则X 服从 高斯 分布时.其熵达到最大。
2．信息论不等式：对于任意实数0>z .有1ln -≤z z .当且仅当1=z 时等式成立。

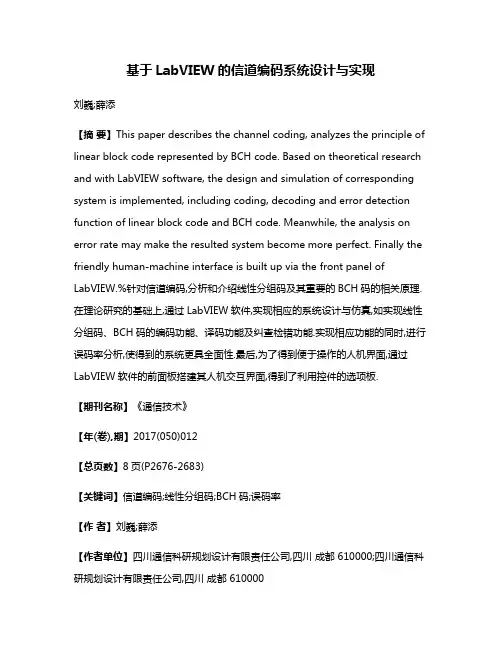

基于LabVIEW的信道编码系统设计与实现刘巍;薛添【摘要】This paper describes the channel coding, analyzes the principle of linear block code represented by BCH code. Based on theoretical research and with LabVIEW software, the design and simulation of corresponding system is implemented, including coding, decoding and error detection function of linear block code and BCH code. Meanwhile, the analysis on error rate may make the resulted system become more perfect. Finally the friendly human-machine interface is built up via the front panel of LabVIEW.%针对信道编码,分析和介绍线性分组码及其重要的BCH码的相关原理.在理论研究的基础上,通过LabVIEW软件,实现相应的系统设计与仿真,如实现线性分组码、BCH码的编码功能、译码功能及纠查检错功能.实现相应功能的同时,进行误码率分析,使得到的系统更具全面性.最后,为了得到便于操作的人机界面,通过LabVIEW软件的前面板搭建其人机交互界面,得到了利用控件的选项板.【期刊名称】《通信技术》【年(卷),期】2017(050)012【总页数】8页(P2676-2683)【关键词】信道编码;线性分组码;BCH码;误码率【作者】刘巍;薛添【作者单位】四川通信科研规划设计有限责任公司,四川成都 610000;四川通信科研规划设计有限责任公司,四川成都 610000【正文语种】中文【中图分类】TN991.22在现代无线通信技术的快速发展下，数字信号成为主要的传输信号类型并取代了模拟信号。
