南京市第三初级中学《电功率》提优专题拓展训练

江苏省南京市第三初级中学九年级物理提优训练2（无答案）人教新课标版二电路识别1．关于生活中的一些电路连接，下列判断不正确的是（）A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）4．如图3-5所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏 B. L1、L2均不发光 C. 电池被烧坏 D. L2被烧坏5．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。

此时如果闭合开关，一定．．会发生（）A、电源短路B、电流表损坏C、L1不亮 D、L2的灯丝烧断图3-6 图3-86 如图3-8所示的电路板上有两个可以旋下的小灯泡，在板面上只露出四个接线柱，一个开关，另有一只带有导线的电压表，老师让王丽判断通过两灯的连接方式，以下方案中最简单可行的是（）A．拐下一个灯泡，观察另一灯是否发光 B．用导线将一灯短路C．用电压表测得AB和CD接线柱间的电压关系 D．闭合开关，观察两灯亮度7如图所示的电路中，要使电阻R1和R2组成并联电路，则应将开关________闭合。

8如图是某同学实验时的实物电路。

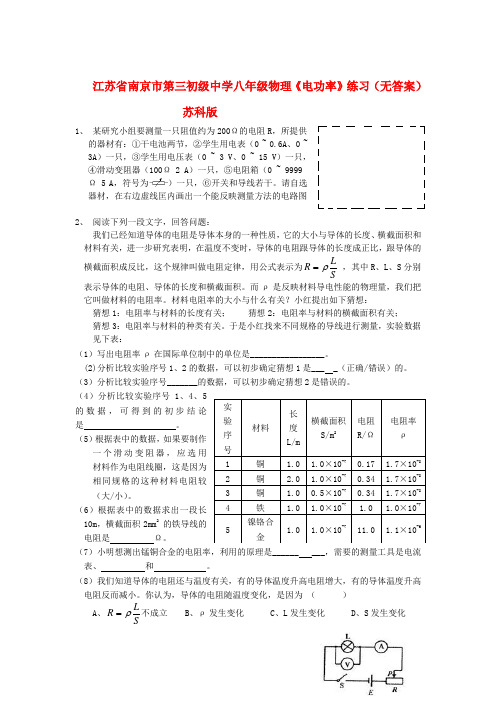

江苏省南京市第三初级中学八年级物理《电功率》练习（无答案）苏科版1、 某研究小组要测量一只阻值约为200Ω的电阻R ，所提供的器材有：①干电池两节，②学生用电表（0 ~ 0.6A 、0 ~ 3A ）一只，③学生用电压表（0 ~ 3 V 、0 ~ 15 V ）一只，④滑动变阻器（100Ω 2 A ）一只，⑤电阻箱（0 ~ 9999Ω 5 A ，符号为）一只，⑥开关和导线若干。

请自选器材，在右边虚线匡内画出一个能反映测量方法的电路图2、 阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为SLR ρ= ，其中R 、L 、S 分别表示导体的电阻、导体的长度和横截面积。

而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。

材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关； 猜想2：电阻率与材料的横截面积有关； 猜想3：电阻率与材料的种类有关。

于是小红找来不同规格的导线进行测量，实验数据见下表：（1）写出电阻率ρ在国际单位制中的单位是_________________。

(2)分析比较实验序号1、2的数据，可以初步确定猜想1是___ _（正确/错误）的。

（3）分析比较实验序号_______的数据，可以初步确定猜想2是错误的。

（4）分析比较实验序号1、4、5的数据，可得到的初步结论是 。

（5）根据表中的数据，如果要制作一个滑动变阻器，应选用材料作为电阻线圈，这是因为相同规格的这种材料电阻较（大/小）。

（6）根据表中的数据求出一段长10m ，横截面积2mm 2的铁导线的电阻是 Ω。

（7）小明想测出锰铜合金的电阻率，利用的原理是______ ___，需要的测量工具是电流表、 和 。

（8）我们知道导体的电阻还与温度有关，有的导体温度升高电阻增大，有的导体温度升高电阻反而减小。

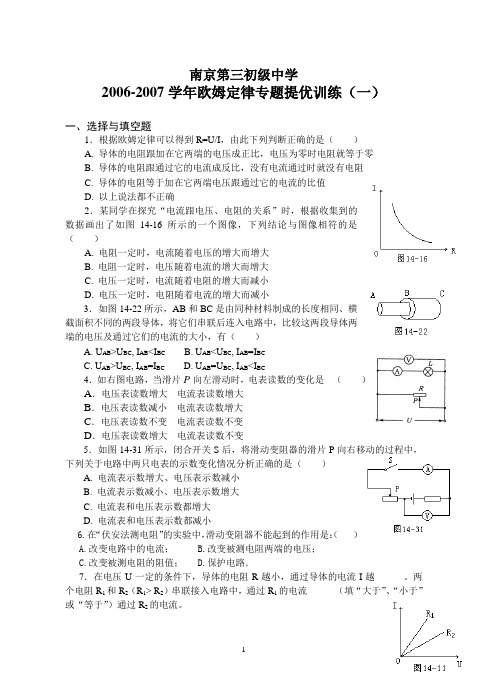

南京第三初级中学2006-2007学年欧姆定律专题提优训练（一）一、选择与填空题1．根据欧姆定律可以得到R=U/I，由此下列判断正确的是（）A. 导体的电阻跟加在它两端的电压成正比，电压为零时电阻就等于零B. 导体的电阻跟通过它的电流成反比，没有电流通过时就没有电阻C. 导体的电阻等于加在它两端电压跟通过它的电流的比值D. 以上说法都不正确2．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图14-16所示的一个图像，下列结论与图像相符的是（）A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小3．如图14-22所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）A. U AB>U BC, I AB<I BCB. U AB<U BC, I AB=I BCC. U AB>U BC, I AB=I BCD. U AB=U BC, I AB<I BC4．如右图电路，当滑片P向左滑动时，电表读数的变化是（）A．电压表读数增大电流表读数增大B．电压表读数减小电流表读数增大C．电压表读数不变电流表读数不变D．电压表读数增大电流表读数不变5．如图14-31所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A. 电流表示数增大、电压表示数减小B. 电流表示数减小、电压表示数增大C. 电流表和电压表示数都增大D. 电流表和电压表示数都减小（）6.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是：A.改变电路中的电流；B.改变被测电阻两端的电压；C.改变被测电阻的阻值；D.保护电路．7．在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越______。

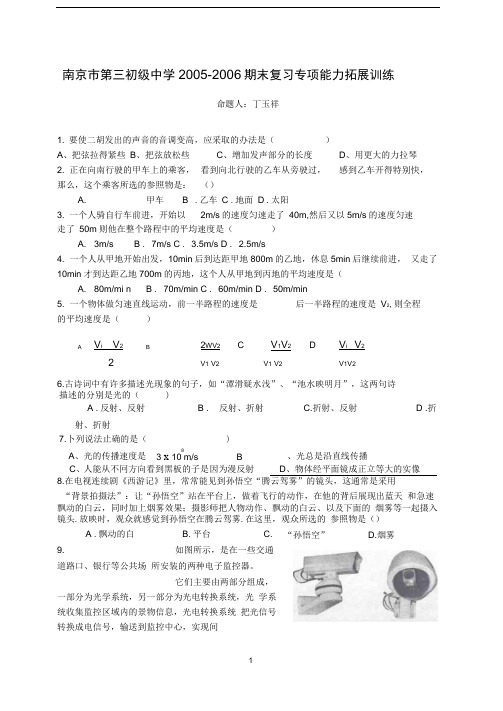

南京市第三初级中学2005-2006期末复习专项能力拓展训练命题人：丁玉祥1. 要使二胡发出的声音的音调变高，应采取的办法是（）A、把弦拉得紧些B、把弦放松些C、增加发声部分的长度D、用更大的力拉琴2. 正在向南行驶的甲车上的乘客，看到向北行驶的乙车从旁驶过，感到乙车开得特别快，那么，这个乘客所选的参照物是：（）A. 甲车 B .乙车C .地面D .太阳3. 一个人骑自行车前进，开始以2m/s的速度匀速走了40m,然后又以5m/s的速度匀速走了50m则他在整个路程中的平均速度是（）A. 3m/s B . 7m/s C . 3.5m/s D . 2.5m/s4. 一个人从甲地开始出发，10min后到达距甲地800m的乙地，休息5min后继续前进，又走了10min才到达距乙地700m的丙地，这个人从甲地到丙地的平均速度是（A. 80m/mi n B . 70m/min C . 60m/min D . 50m/min5. 一个物体做匀速直线运动，前一半路程的速度是后一半路程的速度是V2,则全程的平均速度是（）A V i V2 B2WV2 C V1V2 D V i V22 V1V2V1V2V1V26.古诗词中有许多描述光现象的句子，如“潭滑疑水浅”、“池水映明月”，这两句诗描述的分别是光的（)A .反射、反射B .反射、折射 C.折射、反射 D .折射、折射7.卜列说法止确的是（)A、光的传播速度是83 x 10 m/s B、光总是沿直线传播C、人能从不冋方向看到黑板的子是因为漫反射D、物体经平面镜成正立等大的实像8.在电视连续剧《西游记》里，常常能见到孙悟空“腾云驾雾”的镜头，这通常是采用“背景拍摄法”：让“孙悟空”站在平台上，做着飞行的动作，在他的背后展现出蓝天和急速飘动的白云，同时加上烟雾效果；摄影师把人物动作、飘动的白云、以及下面的烟雾等一起摄入镜头.放映时，观众就感觉到孙悟空在腾云驾雾.在这里，观众所选的参照物是（）A .飘动的白B.平台 C.“孙悟空” D.烟雾9. 如图所示，是在一些交通道路口、银行等公共场所安装的两种电子监控器。

2022年中考物理三轮专题强化训练：热、力、电综合计算1．（2022·山东聊城·一模）如图所示，电源电压保持不变，电流表的量程为03A ，电压表的量程为015V ，110ΩR =，滑动变阻器2R 的规格为“50Ω 1A ”。

（1）闭合开关1S ，断开开关2S 、3S ，电流表示数为0.8A ，求电源电压；（2）闭合开关3S ，断开开关1S 、2S ，滑动变阻器滑片置于中点位置时，电压表的示数为5V ，求3R 的阻值；（3）闭合开关1S 、2S 和3S ，在保证各电路元件安全的情况下，求电路的最大电功率及此时滑动变阻器2R 连入电路的阻值。

2．（2022·山东潍坊·一模）如图所示的电路，电源电压为6V 保持不变，250R =Ω，小灯泡L 上标有“6V ，3.6W ”的字样（不考虑灯丝电阻的变化），当开关1S 、2S 均断开时，电流表示数为0.2A ，求： （1）小灯泡L 的阻值；（2）定值电阻1R 的阻值；（3）整个电路消耗的最大功率。

3．（2022·湖南湘西·一模）到傍晚，凤凰古城中的烧烤一条街就漂来阵阵烧烤香味，吸引不少游客。

下图是烧烤机的电路图，电路中每个电热丝R的阻值相等，且阻值不变。

单刀双掷开关实现高低两档火力，家庭电路电压是220V，高档火力的额定电功率为880W，求：（1）高档火力时额定电流多少？（2）低档火力时电路中总电阻多少？（3）低档火力时每小时消耗多少度电？4．（2022·四川·内江市东兴初级中学校一模）超声波加湿器通电工作时，雾化片产生每秒170万次的高频率振动，将水抛离水面雾化成大量1μm～5μm的超微粒子（水雾），吹散到空气中使空气湿润，改变空气的湿度。

如图所示，图甲是某型号超声波加湿器，下表为其部分技术参数，其中额定加湿量是指加湿器正常工作1h雾化水的体积；加湿效率是指实际加湿量和实际输入功率的比值。

《电功、电功率》专题训练例1一盏灯标有“36V40W”字样，将这盏灯接到某电路中，通过它的电流是1A，此时，这盏灯的电功率是________W．例2某导体接到6V电压下，它消耗的功率是6W；将改接到3V的电压下，这个导体的功率是________W．例3（天津市中考试题）电能表是测量________的仪表．1 kWh的电能可供标有“220V 40W”的灯泡正常工作________h．例4一个“12V6W”的小灯泡，如果接在36V电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W．例5（北京市中考试题）电阻R和灯泡L串联接到电压为10V的电路中，R＝10Ω，电路接通后，100s内电阻R上电流做的功为10J，已知灯L的额定功率为10W，灯的电阻不变．求：灯的额定电压．例6（广州市中考试题）有两个灯泡，L1标有“6V3W”字样，L2没有标记，测得L2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L2的电功率分别是（）A．12 V3W B．12 V 1.5WC．9 V3W D．9 V 1.5W例7有一盏小灯泡，当它与5Ω电阻串联后接15V电源上，灯恰好正常发光，这时灯的功率是10W．求：小灯泡正常发光时的电阻和小灯泡的额定电压的可能值．例8（北京市朝阳区中考试题）将分别标有“6V9W”和“6 V3W”的两个灯泡L1、L2串联接在12 V电源上，则（）A．两灯都能正常发光B．灯L2可能被烧毁C．两灯都比正常发光时暗D．灯L1比灯L2亮例9（北京市东城区中考试题）家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电量一定比乙灯的多D．甲灯的实际功率一定比乙灯的大例10如图，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电灯L的亮度变暗C．电流表A1的示数不变D．电流表A2的示数变小例11如图，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2∶7，则电阻R1∶R2＝________，电功率P1∶P2，电功率P1∶P1′＝________，电功率P1∶P1＝________．例12如图，当变阻器滑片从A点滑到B点时，R1两端的电压比为2∶3，变阻器两端电压比U A∶U B＝4∶3．（电源电压不变）求：I A∶I B，R A∶R B，P1∶P1′，P A∶P B，R1∶R A例13如图，已知R1∶R2＝2∶3，当S2闭合，S1、S3断开时，R1的功率为P1，电路中总电流为I；当S1、S3闭合，S2断开时，R1的功率为P1′，电路中总电流为I∶I′．（电源电压不变）求：（1）第一种情况中U1∶U2（2）P1∶P1′，（3）I ∶I ′例14 如果将两个定值电阻R 1和R 2以某种形式连接起来，接入电路中，则电阻R 1消耗的电功率为12W ．如果将这两个电阻以另一种形式连接起来接入原电路中，测得该电路的总电流为9A ，此时电阻R 1上消耗的电功率为108W ．（电源电压不变） 求：（1）电阻R 1和R 2的阻值；（2）电阻R 2上两次电功率的比值．例15 甲灯标有9V ，乙灯标有3W ，已知电阻R 甲＞R 乙，若把两灯以某种方式连接到某电源上，两灯均正常发光，若把两灯以另一种方式连接到另一电源上．．．．．，乙灯仍能正常发光，甲灯的实际功率与它的额定功率比P 甲′∶P 甲＝4∶9 求：（1）甲灯的额定功率P 甲； （2）乙灯的额定电压U 乙；（3）两灯电阻R 甲和R 乙．例16．如图所示电路中，灯L 1的电阻R 1是灯L 2的电阻R 2的21（不考虑灯丝随温度的变化）．电源电压为10V ，并保持不变．S 1、S 2为开关．当闭合S 1，断开S 2时，灯L 1正常发光，电阻R 3消耗的电功率为2W ，电压表示数U 1；当闭合S 2，断开S 1时，电阻R 4消耗的电功率为41W ，电压表示数为21U 1．求（1）灯L 1的额定功率；（2）电阻R 4的阻值．例17 如图所示，电路两端电压保持不变，当只闭合开关S 1时，通过电阻R 1的电流是I 1，消耗的电功率为P1；当只闭合开关S 2时，通过电阻R 2的电流是I 2,，电阻R 1消耗的功率为P 1’，电阻R 2消耗的功率是20W ，I 1∶I 2＝3∶2；当只闭合开关S 3时，电阻R 3消耗的功率是15W ，电阻R 1消耗的电功率为P1’’．求：（1）只闭合S1时，R1消耗的功率P1；（2）只闭合S3时，R1消耗的功率P1’’．例18．小明设计了一个电加热器，有加热状态和保温状态，如图2—3—14，发热体AB是一根阻值500Ω的电阻丝，C、D是电阻丝AB上的两点，S′是一个温度控制控制开关．当开关S′闭合，开关S接通C点时，电阻丝每分钟放出的热量是Q1；当S′闭合，S接通D点时，电阻丝每分钟放出的热量是Q2；当S′断开时，电阻丝每分钟放出的热量是Q3，此时测得C、D两点间的电压是33V．图2—3—14（1）按大小排列出Q1、Q2和Q3的顺序是:________ ＞________ ＞________．（2）将上述热量由大到小的顺序排列，其比值是20∶10∶3，求电源电压U和电热器处于保温状态时，每分钟放出的热量．例19如图是一个电热毯示意电路图．R0是电热毯中的电阻丝，R是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W”字样，S是控制电热毯处于加热状态或保温状态的开关．（1）用学过的公式推理说明开关S断开时，电热毯是处于加热状态还是保温状态？（2）若要求在保温时电流通过电阻丝R0每分钟有60J的电能转化为内能，电阻R的阻值是多大？例20如图是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V，当居民楼内消耗的功率为44 kW 的时候（1）通过输电线的电流为多少安?（2）若输电线的总电阻为0.1Ω，供电设备的输出电压是多少伏？（3）居民楼内由于家用电器的增加，将向供电部分申请“增容”，即增加用电功率．当居民的用电器的额定功率由44 kW增加到88kW，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少?（4）若要求减小输电线损失的功率，用学过的公式及知识说明应采取的措施．例21将标有“6V 3W”的灯泡L1和标“4V 4W”的灯泡L2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是（）A．12V B．8V C．10V D．16V例22将一个阻值是4 Ω的电热器放进质量是0.5k g的冷水中，通过电热器的电流是5A，且电热器放出的热量全部被水吸收，则7 mi n可使水温升高多少度？例23某电热饮水器上有A、B两根电热丝，将两根电热丝串联接在电源上，20 mi n可将饮水器中的水加热至沸腾；若将A单独接到同一电源上，同样使初温和质量相同的水加热至沸腾，需要8 mi n；若将B单独接在同样电源上，使初温和质量相同的水加热至沸腾，需要多长时间?（不计热损失）例24. 如图所示的电路中，当开关S1闭合，S2、S3断开时，R1消耗的功率为6瓦；再把开关S2闭合后，电路和消耗的总功率为9w，且电流表的示数增加了0.5A。

江苏省南京市第三初级中学九年级物理提优训练--电学（无答案）人教新课标版2、某保密室有三道门，关上一道门相当于闭合一个开关，当三道门都关上时，值班室内的绿色指示灯L才会发光，说明三道门都已关好。

则下列电路符合要求的是3（11·菏泽）小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着。

他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关（天黑时自动闭合，天亮时自动断开）；还有一种“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。

小明利用这两种开关设计了一个“聪明”的电路：（1）白天路灯不亮（2）晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开请判断小明设计的电路图是图中的4、（11·湛江）中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．下图中符合要求的电路是5、为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。

下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的S l、S2及C图中的S1为单刀双掷开关）6、（11·广东如图所示，要使灯泡L1和L2组成并联电路，应A．只闭合S2B．只闭合S3C．只闭合S1和S3D．只闭合S2和S37、（11·重庆在如图所示的电路中，闭合开关后两盏灯都可能发光的是A．只闭合开关S1 B．只闭合开关S2C．只闭合开关S1、S2 D．开关S1、S2、S3都闭合8（11·自贡）如图所示的电路，闭合开关S1和S2后，下列分析正确的是A．小灯泡亮，电铃响 B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响 D．小灯泡不亮、电铃不响9、（11·鸡西）如图所示，闭合开关后，要使L1和L2都发光，甲是表；乙是 ______表。

江苏省南京三中（六中校区）九年级物理下册《电学》同步练习苏科版1．额定功率相同的白炽灯和日光灯，正常工作时日光灯要比白炽灯亮一些，这是因为A．日光灯消耗的电能多 B．日光灯产生的热量多C．日光灯比白炽灯把电能转化为光能的效率高 D．日光灯的实际功率大2．(6 分)小莉按图中甲所示的电路探究“通过电阻的电流跟两端电压的关系”实验．(1)根据图甲，将图乙中的实物连接成电路图，要求变阻器滑片向右移动时，电流表的示数变小；(2)连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为O，电压表示数约为3V，则电路中出现的故障可能是：(3)排除故障后，调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，经过数据分析后发现表格中电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是：U/(V) 0.5 1.0 1.5 2.O 2.5 3.OI/(A) 0.l4 0.24 0.34 0.44 0.54 0.64(4)现将图乙的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，如要测出该小灯泡的额定功率，则在原实验器材中必须改动的是．(5)经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置时灯泡正常发光，电流表示数如图丙所示，则此时流过小灯泡的电流是 A，灯泡的额定功率是 W。

(结果保留两位小数)3. 某同学按如图所示的电路研究通过导体的电流与导体两端的电压、导体的电阻间的关系。

若保持电源电压的大小和电阻箱R1的阻值不变，移动滑动变阻器R2的金属滑片P，可测得不同的电流、电压值，如表1，然后，他又改变电阻箱R1的阻值，测得相应的电流值，如表2.(1) 分析表1中数据可知：_____________________________________。

(2) 分析表2中数据可知：电流与电阻______(选填“成”或“不成”)反比，这与欧姆定律_________(选填“相符”或“不符”)，其原因是_______________________。

给我一个支点，可以撬起整个地球。

——阿基米德电功率提优训练1．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U的电源两端工作相同的时间。

则四个电路中电流做功大小关系正确的是（）A．W甲>W乙>W丙>W丁B．W甲>W丙>W丁>W乙C．W乙>W丙>W丁>W甲D．W丙>W丁>W乙>W甲2．以下说法正确的是（）A．家里的节能灯功率约为10 W B．教室内的日光灯两端电压是36 VC．家用空调正常工作时的电流约是100 A D．小红家每个月消耗的电能约为200 J3．如图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡L和电阻R的连接情况如图乙所示，电源电压为8V，闭合开关S，下列说法正确的是（）A．小灯泡电阻随温度的升高而减小B．小灯泡的实际功率为0.6WC．定值电阻的阻值为0.05ΩD．通电10s电路消耗的总电能为32J4．对于电功率的认识，以下说法中正确的是（）A．电功率越小的用电器做功一定少B．做相同的功，用时长的用电器电功率大C．电功率是反映电流做功快慢的物理量D．两个用电器工作时，通电时间短的电功率大5．在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0.5A，电压表V2的示数为4V，当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A，则下列物理量的结果不正确的是（）A．R1的阻值为4ΩB．滑动变阻器的最大电阻值为16ΩC．电路消耗的最小总功率为2WD．当滑动变阻器的滑片移至最左端时，R1在5min内消耗的电能为32.710J6．下列对生活中一些物理量的估测最符合实际的是（）A．家用台灯正常工作时，功率大约是200W B．家用电热水壶工作时的功率约为25W C．对人体安全的电压是36V D．空调工作时电流大约为5A7．如图为甲、乙两只普通照明灯泡的铭牌，下列说法中正确的是( )A．乙灯工作时一定比甲灯亮B．乙灯的灯丝比甲灯的粗C．两灯正常工作时的电阻与不发光时的电阻一样大D．两灯均正常发光时，乙灯消耗的电能一定多8．下列关于实验电路图，其中说法正确的是A．甲图可以多次测量小灯泡的电功率并能通过求平均值来减小误差B．乙图可以探究灯泡的电功率和电流的关系，并能够进行多次实验找出规律C．丙图可以探究灯泡的电功率和电压的关系，但不能进行多次实验找出规律D．丁图既可以用来测定值电阻的阻值，也可以用来探究电流和电压的关系9．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（）A．S2断开，S1接b，L1可以正常发光B．S2断开，S1接a，L2实际功率为3WC．S2断开，S1接a，L2更亮D．S2闭合，S1接b，L2更亮10．将“6V，3W”和“6V，6W”的灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（）A．电源电压为12V时，两只灯泡均能正常发光B．两只灯泡发光时，灯泡L2比灯泡L1亮一些C．灯泡发光时，电路中允许通过的最大电流为1A D．灯泡L1正常发光时，灯泡L2的实际功率是1．5W11．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，移动滑片P的过程中A．电流表的示数最大为0.6AB．灯泡消耗的最小功率为0.12WC．电路消耗的最大电功率为2.7WD．滑动变阻器接入电路的最小电阻为4Ω．12．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（）A．B．C．D．二、填空题13．图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；则小灯泡两端的电压为______V，再闭合开关S1，电流表示数变化了______A，此时电路消耗的总功率为______W．14．如图1所示，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图2所示．则小灯泡的额定功率为_____W，电源电压为_____V，滑动变阻器的最大阻值为_____Ω．15．如图1所示，R是压敏电阻，其阻值随压力的变化而改变，R0为定值电阻。

江苏省南京三中中考物理提优限时训练（1）（无答案）1.有甲、乙两个物体，在力的作用下沿水平方向做直线运动，某段时间内其路程—时间图像如图1所示.则这段时间内甲、乙两物体在水平方向上的受力情况是 A ．甲受非平衡力作用，乙受平衡力作用B ．两物体都受非平衡力作用 C ．甲受平衡力作用，乙受非平衡力作用D ．两物体都受平衡力作用2. 如图2所示，容器中装有一定质量的水，先后按甲、乙两种方式使物体A 和小玻璃杯漂浮在水面上（图中细线重力及体积均不计）.设甲、乙两图中物体A 和小玻璃杯共同受到的浮力分别为F 甲和F 乙，水对容器底的压强分别为p 甲和p 乙，则 A ．F 甲<F 乙 p 甲=p 乙 B ．F 甲=F 乙 p 甲=p 乙C ． F 甲=F 乙 p 甲<p 乙D ．F 甲>F 乙 p 甲>p 乙3.如图3，向一只重力和体积均不计的薄塑料袋内装入大半袋水，用弹簧测力计测出它的重力为2.8N （如图甲）．将其逐渐浸入水中的过程中，弹簧测力计示数逐渐 （选填“变大”、“变小”或“不变”）．当袋中的水面与容器中的水面相平时（如图乙），弹簧测力计的读数为 N ，这时该盛水的塑料袋排开水的重力为 N.4．小明用图15甲所示的电路，探究导体中的电流与导体电阻的关系（电源电压恒为6V ）.小明共做了五次实验，图15乙是他根据记录的五组数据，在方格纸上描点画出的电阻箱的电流Ⅰ与其阻值R ／的关系图线.则这五次实验过程中，小明控制电阻箱R ／两端的电压是________ V ，滑动变阻器消耗的最大功率与最小功率之比为________.5．如图16所示的电路中，灯L 标有“3V 0.9W ”、滑动变阻器R 上标有“50Ω 1A”的字样，电压表量程为“0～3V ”，电流表量程为“0～0．6A ”，电源电压恒为4.5V ，不考虑温度对电阻的影响.闭合开关S ，为了保证电路中各元件安全工作，滑动变阻器接入电路中的阻值范围是_________Ω，电压表的示数变化范围是___________V. 6.图6甲是“探究物质熔化过程”的实验装置, 图乙为某时刻测出的温度，图丙是收集实验数据后绘制得到的“温度—时间”图像，酒精图1图2图3图6灯在单位时间内放出的热量相等且不计热损失.(1) 图乙中温度计的示数为 ，由图丙可判断该物质是 （选填“晶体”或“非晶体”）； (2)在该物质熔化过程中：如果将试管从烧杯中拿出来，熔化过程停止；将试管放回烧杯后，熔化又会继续.这一现象说明： (3) 实验中，热只能由酒精灯的火焰传递给水，而不会反过来传递，说明能量的转移具有______性.7.如图7所示，在做“探究平面镜成像特点”的实验时，将一块玻璃板竖立在水平桌上，再取两段完全一样的蜡烛A 和蜡烛B 一前一后竖立在桌面上，点燃玻璃板前的蜡烛A 进行实验.（1）用玻璃板代替平面镜进行实验，是利用了玻璃板的 （填物理属性的名称），从而能确定像的位置；（2）上面表格中的数据是小华测量的四组像和物体到玻璃板的距离.实验中刻度尺的使用以及读数均正确,但是分析数据时发现第二组的数据有较大的偏差，你认为造成这个偏差的原因可能是____.A ．选用的玻璃板太厚B ．选用的玻璃板太薄C ．在判断蜡烛B 与蜡烛A 的像是否完全重合时出现了较大偏差（3）光学成像的实验中，在观察像时，人眼的观察位置通常会随着实验目的不同而发生变化.本实验中，在确定蜡烛B 和蜡烛A 的像是否完全重合时，人眼的观察位置应该是______ （选填“a.视线过蜡烛A 并垂直于玻璃板；b.在玻璃板前蜡烛A 这一侧不同的位置；c.直接观察光屏”，下同）；在判断平面镜中成的是实像还是虚像时，移走蜡烛B ，在其像所在位置放一光屏后，人眼的观察位置应该是 .8. 在探究“滑动摩擦力的大小与什么因素有关”的活动中:(1)将一个各个面粗糙程度都相同的长方体木块放在水平桌面上，用弹簧测力计水平向右拉动木块，使其做匀速直线运动，如图8甲所示，木块受到的滑动摩擦力为 N ；(2)将此木块沿竖直方向切成相等的两块A 和B ，并把B 叠放在A 上，用弹簧测力计水平向右拉动A ，使A 和B 一起做匀速直线运动，如图8乙，则弹簧测力计示数将______（选填“变大”、“变小”或“不变”），判断的依据是__________________________________.实验序号 1 2 3 4 物到玻璃板的距离/cm 15.30 23.02 25.60 28.50 像到玻璃板的距离/cm15.3023.1525.6028.50图7图89.如图9甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示.图9(1)由题意可知，红色指示灯L的电阻比发热体R的电阻要______（选填“大”或“小”）得多；(2)为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关__________（选填“串联”或“并联”）起来使用；(3)当热水袋原来的温度是15℃时，在额定电压下加热10min指示灯就熄灭了，则此过程中水吸收的热量是_______ J，电热水袋的发热效率为 .[c水=4.2×103J/（kg·℃）] 10.在用电阻箱、电压表测定一个未知定值电阻R X的阻值时，小明设计了如图10甲所示的实验电路，其中R/是电阻箱，R0是定值电阻.图10（1）图甲中，为测出R X的阻值，闭合开关S后，小明应该先把开关S1接到触点（选填“1”或“2”），记录电压表的示数U；然后把开关S1接到另一触点，并调节电阻箱R/，直到电压表示数也为U，读出此时电阻箱R/的示数（各旋钮的位置如图乙所示），则待测电阻R X的阻值为______Ω.（2）小兰认为将图甲中的电阻R0去掉，也能测出R X的阻值.你认为可行吗？答：___________（3）小亮设计了图丙的电路测R X的阻值.与图甲的方法比较，你觉得图丙最显著的优点是：______________ __；若图甲也想具备这个优点，只需更．换．图甲的一个元件就可以了，如何替换？答：_____________________ ____.。
