电气接地装置培训

接地装置的原理及应用1. 引言接地是电气系统中非常重要的安全措施之一。

而接地装置作为接地系统的重要组成部分，起着保护设备和人身安全的作用。

本文将介绍接地装置的原理和应用，以便更好地理解和运用接地装置。

2. 接地装置的原理接地装置的原理主要基于电气学和电磁学的原理。

接地装置通过将电气系统的设备和设施与地面建立可靠的电气连接，形成闭环电路，以实现以下几个目的：•安全接地：通过将设备的金属外壳、电路中的中性点或其他关键部分连接到地面，实现设备和人员的安全接地，并提供一条安全的电流回路。

•故障电流分配：在电气系统发生故障时，接地装置能够将短路电流或过电压分流到地面，保护设备不受损坏，并降低电气危险。

•抑制干扰与泄漏电流：接地系统可有效地降低电气设备产生的干扰电压，减少对周围电子设备的干扰。

同时，通过将设备的泄漏电流引流到地面，避免对人员的触电风险。

3. 接地装置的应用接地装置广泛应用于不同的电气系统中，包括低压、中压和高压电气系统。

以下是一些常见的接地装置应用场景：3.1. 低压电气系统低压电气系统通常指额定电压不超过1000V的系统，如家庭、工业建筑、商业建筑等。

在低压电气系统中，接地装置主要应用于以下方面：•建筑物接地系统：用于确保建筑物的电气设备和供电系统安全接地，减少因不良接地而导致的触电风险。

•家用电器接地：常见的家用电器，如插座、电视机、冰箱等，都需要正常接地，以保证用户的安全使用。

•电气设备接地：工业生产中的各种电气设备，如机械设备、发电机、变压器等，都需要接地装置来保护设备和人员的安全。

3.2. 中压电气系统中压电气系统通常指额定电压在1kV至35kV之间的系统，如电力输配电系统、工业生产系统等。

在中压电气系统中，接地装置具有以下主要应用：•变电站接地：电力系统中的变电站需要接地装置来保护变压器、开关设备等主要设备，防止因电气故障引发火灾和电气伤害。

•电力线路接地：电力输配电线路需要接地装置来解决因外界因素（如雷击、异物短路等）引起的故障电流，以保护线路和附近设备的安全。

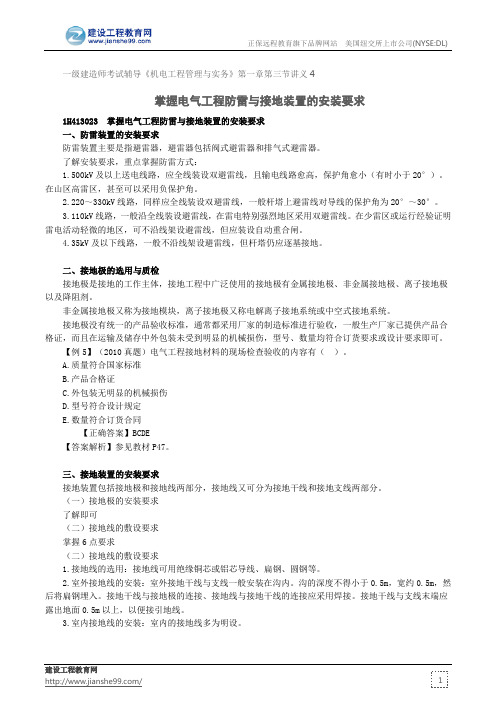

正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)建设工程教育网/ 一级建造师考试辅导《机电工程管理与实务》第一章第三节讲义4掌握电气工程防雷与接地装置的安装要求1H413023 掌握电气工程防雷与接地装置的安装要求一、防雷装置的安装要求防雷装置主要是指避雷器，避雷器包括阀式避雷器和排气式避雷器。

了解安装要求，重点掌握防雷方式：1.500kV 及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小（有时小于20°）。

在山区高雷区，甚至可以采用负保护角。

2.220～330kV 线路，同样应全线装设双避雷线，一般杆塔上避雷线对导线的保护角为20°～30°。

3.110kV 线路，一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。

在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设避雷线，但应装设自动重合闸。

4.35kV 及以下线路，一般不沿线架设避雷线，但杆塔仍应逐基接地。

二、接地极的选用与质检接地极是接地的工作主体，接地工程中广泛使用的接地极有金属接地极、非金属接地极、离子接地极以及降阻剂。

非金属接地极又称为接地模块，离子接地极又称电解离子接地系统或中空式接地系统。

接地极没有统一的产品验收标准，通常都采用厂家的制造标准进行验收，一般生产厂家已提供产品合格证，而且在运输及储存中外包装未受到明显的机械损伤，型号、数量均符合订货要求或设计要求即可。

【例5】（2010真题）电气工程接地材料的现场检查验收的内容有（ ）。

A.质量符合国家标准B.产品合格证C.外包装无明显的机械损伤D.型号符合设计规定E.数量符合订货合同【正确答案】BCDE【答案解析】参见教材P47。

三、接地装置的安装要求接地装置包括接地极和接地线两部分，接地线又可分为接地干线和接地支线两部分。

（一）接地极的安装要求了解即可（二）接地线的敷设要求掌握6点要求（二）接地线的敷设要求1.接地线的选用：接地线可用绝缘铜芯或铝芯导线、扁钢、圆钢等。

提供相关图片和工作原理的动画。

第十三章接地装置第一节概述一、接地的种类及作用将电气装置的某些金属部分用导体（接地线）与埋设在土壤中的金属导体（接地体）相连接，并与大地做可靠的电气连接，称为电气装置的接地。

电气装置的接地按用途可分为工作接地、保护接地、雷电保护接地和防静电接地。

（1）工作接地。

为了保证电气设备在正常和事故情况排除故障下都能可靠地工作而进行的接地，叫做工作接地。

例如：中性点直接接地系统中，变压器和旋转电机的中性点接地、电压互感器和小电抗器接地等接地端接地；非直接接地系统中，经其他装置接地等都属工作接地。

（2）保护接地。

由于电气设备的带电导体和操作工具的绝缘损坏，因而有可能使电气设备的金属外壳、钢筋混凝土杆和金属杆塔等带电，为了防止其危及人身安全而进行的接地，称为保护接地。

（3）防雷接地。

为雷电保护装置向大地泄放雷电流而设的接地，避雷针、避雷线和避雷器的接地就是防雷接地。

（4）防静电接地。

为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地，称为防静电接地。

二、有关接地的基本概念1.地和对地电压大地是一个电阻非常低、电容量非常大的物体，拥有吸收无限电荷的能力，而且在吸收大量电荷后仍能保持电位不变，因此适合作为电气系统中的参考电位体。

这种“地”是“电气地”，并不等于“地理地”，但却包含在“地理地”之中。

“电气地”的范围随着大地结构的组成和大地与带电体接触的情况而定。

与大地紧密接触并形成电气接触的一个或一组导电体称为接地体（极），通常采用圆钢或角钢，也可采用铜棒或铜板。

如图13－1所示，当流入地中的电流I通过接地极向大地作半球形散开时，由于这半球形的球面，在距接地极越近的地方越图13-1 “地”示意图小，越远的地方越大，所以在距接地极越近的地方电阻越大，而在距接地极越远的地方电阻越小。

试验证明：在距单根接地极或碰地处20m以外的地方，呈半球形的球面已经很大，实际已没有什么电阻存在，不再有什么电压降。

电气设备安全知识培训一、电气设备安全的重要性电气设备在工业、商业和家庭生活中扮演着至关重要的角色，然而，如果不正确地使用或维护电气设备，可能导致严重的安全隐患和事故。

因此，进行电气设备安全知识的培训至关重要。

二、电气设备的基本知识1. 电气设备的分类• 低压电气设备• 中压电气设备• 高压电气设备2. 电气设备的主要部件• 电源装置• 控制装置• 保护装置• 隔离装置• 接地装置三、电气设备安全操作规范1. 电气设备的正确使用• 确保电气设备安装牢固• 避免超载操作• 定期进行检查和维护2. 安全用电常识• 雷电天气下的电气设备使用注意事项• 湿润环境下的用电安全措施• 避免电气设备在高温环境下运行四、电气设备事故预防与处理1. 电气设备事故的预防• 正确使用电气设备• 定期进行维护保养• 安全用电的宣传教育2. 电气设备事故的处理• 现场救援措施• 事故报告和记录• 事故调查和责任追究五、电气设备安全培训计划1. 员工电气设备安全知识培训• 员工电气设备安全操作规程• 电气设备事故案例分析• 紧急情况处理演练2. 管理人员电气设备安全培训• 电气设备安全管理原则• 电气设备事故调查与处理• 电气设备安全改进与优化措施通过本次电气设备安全知识培训，相信大家对电气设备的安全操作规范和事故预防有了更深入的了解。

只有不断加强对电气设备安全知识的学习和培训，才能确保工作和生活中的电气设备使用安全，避免事故的发生。

希望大家能够牢记安全第一，时刻关注电气设备的安全问题。

电气装置的分类：1）交流标称电压500kV及以下发电、变电、送电和配电电气装置(含附属直流电气装置）简称为A类电气装置；2）建筑物电气装置，简称为B类电气装置。

规范复习的内容主要是电气装置接地的要求和方法。

A类电气装置接地的一般规定a) A类电气装置接地按用途有工作(系统)接地、保护接地、雷电保护接地、防静电接地。

b)接地装置应充分利用自然接地极接地，但应校验自然接地极的热稳定。

c) 发电厂、变电所内，不同用途和不同电压的电气装置，应使用一个总的接地装置，接地电阻应符合其中最小值的要求。

接地电阻除另外注明外，均指工频接地电阻。

d) 设计接地装置时，应考虑土壤干燥或冻结等季节变化的影响，接地电阻在四季中均应符合本标准的要求，但雷电保护接地的接地电阻，可只考虑在雷季中土壤干燥状态的影响。

B类电气装置接地的一般规定（1）本节适用于交流标称电压10kV及以下用电设备与对地不能构成闭合回路的直流用电设备的接地设计。

（2）不同用途和不同电压等级用电设备的接地（包括保护性接地，功能性接地和功能性保护性合一接地），除另有规定者外宜采用一个总的共用接地装置（MEB）；对其它非电力设备（电讯及其他电子设备），除有特殊要求者外，也宜采用共用接地装置，接地装置的接地电阻应符合其中最小值的要求。

（3）设计接地装置时，应考虑土壤干、湿、冻洁等季节变化对土壤电阻率的影响，接地电阻值在四季中应符合有关规范要求。

但防雷装置的接地电阻，可只考虑在雷季中土壤的干燥状态的影响。

（4）在10KV及以下电力网中，严禁利用大地作相线或中性线。

（5）由同一台发电机，配电变压器或同一段母线供电的低压电力网，不宜同时采用两种系统接地型式，如不宜同时采用TN和TT系统。

（6）直流电力回路中，不应利用自然接地体作为电流回路的零线、接地线或接地体。

直流电力回路专用中性线，接地线以及接地体，不应与自然接地体连接。

三线制直流回路的中性线，应直接接地。

二线制直流配电系统，宜接地，但在下列情况下可不接地：当最大电流不大于0.03A的直流信号线路；由接地的交流系统供电整流设备供电的直流系统；采用对地绝缘或线间电压不大于的50V 系统.A类电气装置保护接地的范围1. 电气装置和设施的下列金属部分，均应接地：a) 电机、变压器和高压电器等的底座和外壳；⏹b) 电气设备传动装置；⏹c) 互感器的二次绕组；⏹d) 发电机中性点柜外壳、发电机出线柜和封闭母线的外壳等；⏹e) 气体绝缘全封闭组合电器(GIS)的接地端子；⏹f) 配电、控制、保护用的屏(柜、箱)及操作台等的金属框架；g) 铠装控制电缆的外皮；h) 屋内外配电装置的金属架构和钢筋混凝土架构以及靠近带电部分的金属围栏和金属门；i) 电力电缆接线盒、终端盒的外壳，电缆的外皮，穿线的钢管和电缆桥架等；j) 装有避雷线的架空线路杆塔；k) 除沥青地面的居民区外，其他居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线架空线路的金属杆塔和钢筋混凝土杆塔；l) 装在配电线路杆塔上的开关设备、电容器等电气设备；m) 箱式变电站的金属箱体。
