建筑电气施工技术5.2接地装置安装
图 5-33 接地干线与接地体的焊接示意图
20
• （二）接地装置的安装 • 1. 接地体的安装 • （1）垂直接地体的安装 • 沟挖好后，应尽快敷设接地体。接地体长度一般为2.5m，按设计位置将接地
体垂直打入地下，当打到接地体露出沟底的长度约150mm～200mm（沟深 0.8m～1m）时，停止打入。然后再打入相邻一根接地体，相邻接地体之间间 距不小于接地体长度的2倍，接地体与建筑物之间距离不能小于1.5米，接地 体应与地面垂直。接地体间连接一般用镀锌扁钢，扁钢规格和数量以及敷设 位置应按设计图规定，扁钢与接地体用焊接方法连接（搭接焊，焊接长度符 合规定）。扁钢应立放，这样既便于焊接，也可减少接地散流电阻。如图534所示。
1
1.5
16
三、施工工艺流程 接地装置安装的工艺流程如图 5-31 所示。
接地装置安装
接地线安装
接地电阻测试
图 5-31 接地装置安装施工工艺流程
17
（1一. ）接接地地体装安置装安前装的前准的备准备 1.垂接直地接体地安体装一前般的采准用备镀锌角钢或钢管制作。角钢厚度不小于 4mm，钢管壁厚不小于 3.5mm， 有效垂截直面接积地不体小一于般采48用mm镀2。锌所角用钢材或料钢不管应制有作严。重角锈钢蚀厚，度弯不曲小的于材4料mm必，须钢矫管直壁后厚方不可小使于用3。.5垂mm， 直接有地效体截一面般积采不用小于504m8mm×m25。0mm所×用5m材m料镀不锌应角有钢严或重Ф锈50蚀mm，镀弯锌曲钢的管材制料作必，须长矫度直一后般方为可2使.5用m，。 其下垂端直加接工地成体尖一形般。采用用角50钢mm制×作50时mm，×其5尖mm端镀应锌在角角钢钢或的Ф角50脊mm上镀，锌且钢两管个制斜作边，要长对度称一，般用为钢管 制作2称.时5，m也，用要其钢端下管部端制削加作尖工时，成也如尖要图形端5。部-3用削2 角尖所钢，示制如。水作图平时5-接，32地其所体尖示多端。采应水用在平角接Ф钢地16的体mm角多的脊采镀上用锌，Ф圆且1钢6两m或m个的40斜镀mm边锌×要圆4m对钢m 镀锌或扁40钢mm。×4mm镀锌扁钢。
建筑物的防雷与接地装置
建筑物的防雷与接地装置建筑物的防雷与接地系统，对于建筑物的安全性、稳定性，以及设备和人中的安全都具有重要的保证作用。
所以，必须采取有效措施进行防护。
通过防雷、接地系统，将雷电（直击雷、感应雷、雷电波）放电，强大的雷电流接收输入接地体，施放地中。
防雷装置是用来接受雷电放电的金属导体称为接闪器。
接闪器的组成的避雷针、避雷线、避雷带、避雷网等。
所有的接闪器都有要经过接地引下线与接地体相连，可靠的接地。
其接地电阻要求不超过10欧。
（11）建筑物的防雷措施建（构）筑物的防雷徒弟有分类，应符合以下要求：1）一级防雷的建筑物①具有等别重要用途的建筑物：如国家级的会堂，办公，科研，教学建筑，大学建筑案馆，大型博展馆，特大型和大型的铁路旅客站，国妹性航空港，通讯枢纽，国宾馆，大型旅游建筑，电视塔等。
②国家级生点文物保护的建筑物和构筑物。
③高度超过100m的建筑物。
④凡建筑物中有易燃、易爆物质的房屋。
2）二级防雷的建筑物①生要的或人员密集的大型建筑物，如部省级办公楼，省级会堂，博展、交通、通讯、广播等建筑物①②③④㈤，以及大型商店、影剧院等。
②省级重点文物保护的建筑物和构筑物。
③十九层及以上的住宅建筑和高度超过50m的其他民用建筑物。
④省级及以上大型计算中心和装有重要电子设备的建筑物。
⑤存入与生产制造易燃、易爆物质的房屋。
3）三级防雷建筑物①当年计算雷击次数大于或等于0.05次时，或通过调查确认需要防雷的建筑物。
②在建筑群中最高或位于建筑群过缘高度超过③高度15m及以上的构筑物，在雷电活动较弱地区（年平均暴日不超过15d）其高度可为20m 及以上。
④历史上雷害事故严重地区或雷害事故较多地区的较重要建筑物。
4）在确定建筑物防雷分级时，除按上述规定外，在雷电子频繁地区或强雷区可适当提高建筑物的防雷等级。
一类建筑物的防雷保护应符合以下要求：1）防止直击雷的保护措施①一般应采用独立避雷针或避雷线保护，接地电阻应小于100m。
建筑防雷接地装置型号
建筑防雷接地装置型号一、引言建筑防雷接地装置是一种用于保护建筑物、人员和设备免受雷电侵害的装置。
它可以将雷电电荷迅速导入地下，使得电荷扩散并消散，从而保护建筑物和其周围的人员和设备免受雷电侵害。
本文将介绍建筑防雷接地装置的型号。
二、建筑防雷接地装置的分类建筑防雷接地装置根据其工作原理和结构特点，可以分为以下几类：1. 金属接地网型金属接地网型建筑防雷接地装置主要是由铜排、镀锌钢管、接地极等组成，其工作原理是将建筑物接地，然后通过接地极将雷电电荷导入地下。
2. 直接接地型直接接地型建筑防雷接地装置主要由接地极和接地线组成，其工作原理是将接地极直接埋入地下，然后通过接地线将雷电电荷导入地下。
3. 电气化接地型电气化接地型建筑防雷接地装置主要是通过接地极和接地线将电气化接地系统与建筑物接地系统连接起来，然后将雷电电荷导入地下。
三、建筑防雷接地装置的型号1. YG-1型建筑防雷接地装置YG-1型建筑防雷接地装置是一种金属接地网型建筑防雷接地装置，主要由铜排、镀锌钢管和接地极组成。
它适用于建筑物、工厂、仓库等大型建筑物的防雷接地。
2. DG-1型建筑防雷接地装置DG-1型建筑防雷接地装置是一种直接接地型建筑防雷接地装置，主要由接地极和接地线组成。
它适用于小型建筑物、住宅、办公室等场所的防雷接地。
3. QJ-1型建筑防雷接地装置QJ-1型建筑防雷接地装置是一种电气化接地型建筑防雷接地装置，主要由接地极和接地线组成。
它适用于需要与电气化接地系统相连的建筑物，如医院、学校、商场等。
四、建筑防雷接地装置的技术参数1. YG-1型建筑防雷接地装置(1) 铜排规格：宽度为30mm，厚度为3mm；(2) 镀锌钢管规格：直径为25mm，壁厚为2mm；(3) 接地极规格：长度为2m，直径为50mm；(4) 导电性能：电阻小于0.1Ω。
2. DG-1型建筑防雷接地装置(1) 接地极规格：长度为1.5m，直径为40mm；(2) 接地线规格：直径为8mm；(3) 导电性能：电阻小于0.1Ω。
接地装置做法
接地装置做法接地装置安装应按以下程序进行：1建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接；4装置隐蔽：检查验收合格，才能覆土回填定位放线1按设计规定防雷装置接地体的位置进行放线。
沿接地体的线路，开挖接地体沟，以便打入接地体和敷设接地干线。
因为地层表面层容易受冻，冻土层会使接地电阻增大，且地表层易扰动被挖，而至损坏接地装置，所以接地装置应埋置于地表层以下，接地体还应埋设在土层电阻率较低和人们不常到达的地方。
（水平接地体局部埋置深度不应小于1m，并应局部包以绝缘物（50~80mm厚的沥青层）。
）水平接地体的加工制作：一般使用-40mm×40mm×4mm的镀锌扁钢人工接地体的安装1垂直接地体的安装：将接地体放在沟的中心线上，用大锤将接地体打入地下，顶部距地面不小于0.6m，间距不小于5m.接地极与地面应保持垂直打入，然后将镀锌扁钢调直置入沟内，依次将扁钢与接地体用电焊焊接。
扁钢应侧放而不可平放，扁钢与钢管连接的位置距接地体顶端100mm，焊接时将扁钢拉直，焊好后清除药皮，刷沥青漆做防腐处理，并将接地线引出至需要的位置，留有足够的连接高度，以待使用。
2水平接地体的安装：水平接地体多用于绕建筑四周的联合接地。
安装时应将扁钢侧放敷设在地沟内（不应平放），顶部埋设深度距地面不小于0.6m. 3铜板接地体应垂直安装，顶部距地面的距离不小于0.6m，接地极间的距离不小于5m.自然接地体安装1利用钢筋混凝土桩基基础做接地体：在作为防雷引下线的柱子（或者剪力墙内钢筋做引下线）位置处，将桩基础的抛头钢筋与承台梁主筋焊接，再与上面作为引下线的柱（或剪力墙）中钢筋焊接。
如果每一组桩基多于4根时，只须连接四角桩基的钢筋作为防雷接地体。

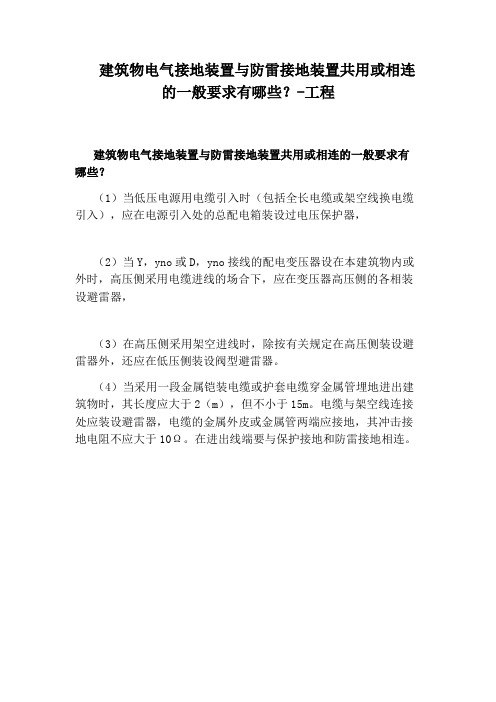

建筑物电气接地装置与防雷接地装置共用或相连的一般要求有哪些？-工程
建筑物电气接地装置与防雷接地装置共用或相连
的一般要求有哪些？-工程
建筑物电气接地装置与防雷接地装置共用或相连的一般要求有哪些？
（1）当低压电源用电缆引入时（包括全长电缆或架空线换电缆引入），应在电源引入处的总配电箱装设过电压保护器，
（2）当Y，yno或D，yno接线的配电变压器设在本建筑物内或外时，高压侧采用电缆进线的场合下，应在变压器高压侧的各相装设避雷器，
（3）在高压侧采用架空进线时，除按有关规定在高压侧装设避雷器外，还应在低压侧装设阀型避雷器。
（4）当采用一段金属铠装电缆或护套电缆穿金属管埋地进出建筑物时，其长度应大于2（m），但不小于15m。
电缆与架空线连接处应装设避雷器，电缆的金属外皮或金属管两端应接地，其冲击接地电阻不应大于10Ω。
在进出线端要与保护接地和防雷接地相连。
房屋建筑物避雷装置和接地装置的维修
房屋建筑物避雷装置和接地装置的维修房屋建筑物避雷装置和接地装置的维修提要：同时为确保房屋电气设备和用电的安全，又必须采取保护性接地、接零。
房屋的管、修单位，除应做好既有避雷设备和接地装置的维修和修理外房屋建筑物避雷装置和接地装置的维修为避免房屋建筑物遭受雷击损害，应按《建筑电气设计技术规程》(jBj 16 - 8 3 )规定对有关房屋建筑物安设避雷装置。
同时为确保房屋电气设备和用电的安全，又必须采取保护性接地、接零。
房屋的管、修单位，除应做好既有避雷设备和接地装置的维修和修理外，对应设而未设的或装置不完善的，应结合房屋修缮，预以增设完善。
一、防雷要求分类雷是自然界中自然放电的一种现象，当带电云层中的电荷越积越多时，会向附近带异性电荷的云层或向地面放电，这就是雷电现象。
当雷电经过建筑物或电气设备时，其电流值可高达数万或数十万安，给建筑物、电气设备或人员造成严重的破坏或危及生命。
为了保护建筑物免受雷击，应针对雷击的规律和危害性，分别对直接雷、感应雷、架空线引入高电位采取相应的措施。
（一）防雷等级的划分1.第一类凡在建筑物中存放爆炸物品，或经常发生瓦斯、蒸汽、尘埃与空气的混合物，因电火花发生爆炸，致使建筑物损坏或人员伤亡者。
2.第二类凡在建筑物中贮存大量易燃物品的房屋；或具有重要政治意义的民用建筑物。
3.第三类不属于第一、第二类的范围，而需要作防雷保护的建筑物。
（二）各类建筑物的防雷措施1.第一类建筑物（1）防止直接雷1）低于15m的建筑物，用独立避雷针保护，接地电阻小于10 Q，引下线距离墙面及接地装置距地下金属管道或电缆不小于3 m。
2）高地3 0m的建筑物，避雷针可装于建筑物屋顶，接地电阻小于5 Q，建筑物的钢筋及室内的金属设备，均应彼此连接接地。
避雷针应高出爆炸性管道3 m，离开5 m。
（2）防止感应雷1）非金属屋面用明装避雷网保护，金属或钢筋混凝土屋面可直接接地作防感应雷。
2）接地电阻小于5 Q,接地装置应沿建筑物四周环形敷设。
建筑电气设计002的接地装置
住宅建筑的照明主要应满足人们不同居住水平、不同居住条件的生活需要。
在住宅或公寓照明中，常用的光源有白炽灯和荧光灯两种。
住宅灯具的安装方式摘要：厨房、厕所采用防水吊线式；客厅、卧室、门厅、过道采用吸顶式灯具；吸顶式灯具尽可能选用节能型灯具，如三基色照明灯具，不但光线柔和悦目、无频闪、保护视力，而且具有多种色温。
在许多文献和国家制定的规范中，对住宅照明的照度都有所规定并给出其标准值。
表3.1列出的就是住宅建筑照明的照度标准值。
参照表6.1的标准值，厕所、走廊为0m工作面照度，其他为0.75m的工作面照度，则可得出本建筑主要照度、光源及灯型选择参考如下摘要：1.配电室、消防控制室、门厅摘要：300lx 三管格栅荧光灯；2.电梯机房摘要：50lx 日光灯；3.起居室摘要：200lx 白炽灯；4.卧室摘要：75lx 白炽灯；5.厨房摘要：100lx 白炽灯；6.餐厅摘要：100lx 白炽灯；7.卫生间摘要：75lx 白炽灯；8.走道、楼梯、阳台摘要：30lx 吸顶灯。
表 3.1 住宅建筑照明的照度标准值[2,136房间及场所参考平面及高度照度标准值/lx显色指数（Ra）起居室一般活动0.75m水平面10080书写、阅读300＊卧室一般活动75床头、阅读150＊餐厅15080卫生间10080厨房一般活动10080操作台台面150＊注摘要：带＊号的宜用混合照明。
3.5.2 应急照明设计应急照明是在正常照明系统因电源发生故障，不再提供正常照明的情况下，供人员疏散、保障平安或继续工作的照明。
其按用途可分为摘要：疏散照明、备用照明、平安照明。
1.疏散照明摘要：是在正常照明因故障熄灭后，为了避免发生意外事故，而需要对人员进行平安疏散时，在出口和通道设置的指示出口位置及方向的疏散标志灯和照亮疏散通道而设置的照明。
在疏散通道地面上提供的照度应达到1lx，最低不得小于0.5lx，且疏散照明的转换时间不应大于15s。
在人员密集的公共建筑、餐厅、宾馆、商场、地铁站、厂房等，应设置疏散照明。
建筑设计中的建筑接地规范要求
建筑设计中的建筑接地规范要求建筑接地是指将建筑物与地面形成良好的接触导通，使地面上的电流能够顺利地流到地下，从而确保建筑物内的安全。
建筑接地规范的要求十分重要，不仅涉及到建筑物本身的使用安全，还与人身安全密切相关。
本文将介绍建筑设计中的建筑接地规范要求，以及其重要性和实施方法。
一、建筑接地规范要求的重要性1. 保证人身安全建筑接地规范要求的主要目的是确保建筑物内部的电气设备和电路能够正常工作，同时避免电气设备损坏或引发火灾等事故。
通过正确实施建筑接地规范要求，可以有效地防止触电事故的发生，保障人身安全。
2. 保护电气设备良好的建筑接地可以降低电流的阻抗，提供一个低阻抗的回路，保护电气设备免受过大的电压冲击。
同时，通过与地面形成接触，建筑物内的电气设备能够及时地释放静电，避免静电积累引发设备损坏。
3. 减少电磁辐射建筑接地规范要求中还包括了减少电磁辐射的相关要求。
在符合规范要求的建筑接地下，可以有效地屏蔽和吸收电源设备产生的电磁辐射，降低对周围环境和身体健康的影响。
二、建筑接地规范要求的实施方法1. 接地电阻要求建筑接地规范要求中一般会对接地电阻值进行明确规定。
一般来说，住宅建筑的接地电阻要求应在4Ω以下，工业建筑的接地电阻要求应在1Ω以下。
实现低接地电阻的关键在于优化接地系统的设计，选择适当的接地电极材料和布置方式。
2. 导体材料和截面积要求建筑接地规范要求中通常会规定导体材料的选择和截面积的要求，以确保接地系统的有效性和耐久性。
铜和铝是常用的导体材料，具有较好的导电性能和耐腐蚀性。
导体的截面积应根据建筑物的用途、电流负荷和接地系统的要求进行合理选择。
3. 接地装置设置要求建筑接地规范要求中还会明确接地装置的设置要求。
一般来说，接地装置应尽量布设在离建筑物主体近、有利于导电的地方。
建筑物的接地装置必须与主接地系统相连，并经过专业人员验收合格后方可使用。
4. 接地系统的防护建筑接地规范要求中还包括对接地系统的防护要求。
接地装置施工方法
接地装置施工方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!接地装置施工方法如下：①设计规划：依据项目需求设计接地装置，确定接地材料、位置、深度及接地电阻要求。
②现场勘查：测定安装位置，用标记物标示出接地网布局，核对实际地形标高，确定开挖深度。
③开挖沟槽：按设计要求开挖接地沟，沟深通常大于设计值50-100mm，确保接地体埋深达标。
④安装接地体：垂直或水平铺设接地极（如角钢、钢管），其间距和深度满足规范，避免相互屏蔽。
⑤焊接连接：使用电焊或放热焊接方式，将接地极与引出线可靠连接，确保焊接质量，防腐处理焊接点。
⑥安装接地线：优先利用自然接地线，如建筑物金属结构，或采用专用接地线连接各接地极与待接地设备。
⑦防腐与保护：对接地体及引出线外露部分进行防腐处理，如涂刷防腐漆，预埋部分应有防腐蚀措施。
⑧回填土方：用未掺有石块或其他杂物的土壤分层回填，每层夯实，确保接地体与土壤紧密接触。
⑨接地电阻测试：施工完成后，使用接地电阻测试仪检测接地系统的电阻值，确保符合设计标准。
⑩验收记录：记录施工全过程，包括材料规格、施工方法、测试数据等，由专业人员验收合格后方可投入使用。
2016建筑电气装置安装工程 接地装置施工及验收规范(完整版)
电气装置安装工程--接地装置施工及验收规范2016年第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑接地装置
接地装置也称接地一体化装置：把电气设备或其他物件和地之间构成电气连接的设备。
(建筑电气施工技术)。
接地装置由接地极(板)、接地母线(户内、户外)、接地引下线(接地跨接线)、构架接地组成。
它被用以实现电气系统与大地相连接的目的。
与大地直接接触实现电气连接的金属物体为接地极。
它可以是人工接地极，也可以是自然接地极。
对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。
接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。
它还起另一作用，即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结。
接地极与接地母排之间的连接线称为接地极引线。
安全隔离变压器safety isolating transformer。
供给工具、其他设备及配电电路安全特全低电压的变压器。
它的输入绕组和输出绕组至少由相当于双重绝缘或加强绝缘在电气加以隔离。
接地装置的分类
接地装置是由埋入土中的接地体(圆钢、角钢、扁钢、钢管等)和连接用的接地线构成。
按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。
工作接地：是为了保证电力系统正常运行所需要的接地。
例如中性点
直接接地系统中的变压器中性点接地，其作用是稳定电网对地电位，从而可使对地绝缘降低。
防雷接地：是针对防雷保护的需要而设置的接地。
例如避雷针(线)(现称接闪杆、线、带)、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称过电压保护接地。
保护接地：也称安全接地，是为了人身安全而设置的接地，即电气设备外壳(包括电缆皮)必须接地，以防外壳带电危及人身安全。
仪控接地：发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等，为了稳定电位、防止干扰而设置的接地。
也称为电子系统接地。
接地电阻的基本概念：
接地电阻是指电流经过接地体进入大地并向周围扩散时所遇到的电阻。
大地具有一定的电阻率，如果有电流流过时，则大地各处就具有不同的电位。
电流经接地体注入大地后，它以电流场的形式向四处扩散，离接地点愈远，半球形的散流面积愈大，地中的电流密度就愈小，因此可认为在较远处(15~20m以外)，单位扩散距离的电阻及地中电流密度已接近零，该处电位已为零电位。
图中曲线U=f(r)即表示地表面的电位分布情况(r表示离雷电流注入点的距离)。
接地点处的电位Um与接地电流I的比值定义为该点的接地电阻R，R=Um/I。
当接地电流为定值时，接地电阻愈小，则电位Um愈低，反之则愈高。
接地电阻主要取决于接地装置的结构、尺寸、埋入地下的
深度及当地的土壤电阻率。
因金属接地体的电阻率远小于土壤电阻率，故接地体本身的电阻在接地电阻中可以忽略不计。
接地装置的装设
(1)一般要求
首先充分利用自然接地体，节约投资，如果实地测量的自然接地体电阻已满足接地电阻值的要求而且又满足热稳定条件时，不必再装设人工接地装置，否则应装设人工接地装置作为补充。
人工接地装置的布置应使接地装置附近的电位分布尽量均匀，以降低接触电压和跨步电压，保证人身安全。
(2)自然接地体的利用
建筑物的钢结构和钢筋、行车的钢轨、埋地的金属管道(可燃液体和可燃可爆气体的管道除外)以及敷设于地下而数量不少于两根的电缆金属外皮等，均可作为自然接地体。
变配电所可利用它的建筑物钢筋混凝土基础作为自然接地体。
利用自然接地体时，一定要保证电气连接良好。
(3)人工接地体的装设
人工接地体有垂直埋设和水平埋设两种基本结构型式。
常用的垂直接地体为直径50mm、长2.5m的钢管或L50×5的角钢，为了减少外界温度变化对流散电阻的影响，埋入地下的垂直接地体上端距地面不应小于0.7m。
对于敷设在腐蚀性较强的场所的接地装置，应根据腐蚀的性质，采用
热镀锡、热镀锌等防腐蚀措施，或适当加大截面。
当多根接地体相互靠近时，入地电流的流散相互排挤，这种影响称为屏蔽效应。
这使接地装置的利用率下降，所以垂直接地体的间距不宜小于5m，水平接地体的间距也不宜小于5m。
接地网的布置，应尽量使地面的电位分布均匀，以减小接触电压和跨步电压。
人工接地网外缘应闭合，外缘各角应作成圆弧形。
35～110kV/6～10kV变电所的接地网内应敷设水平均压带。
为了减小建筑物的接触电压，接地体与建筑物的基础间应保持不小于1.5m的水平距离，一般取2～3m。
