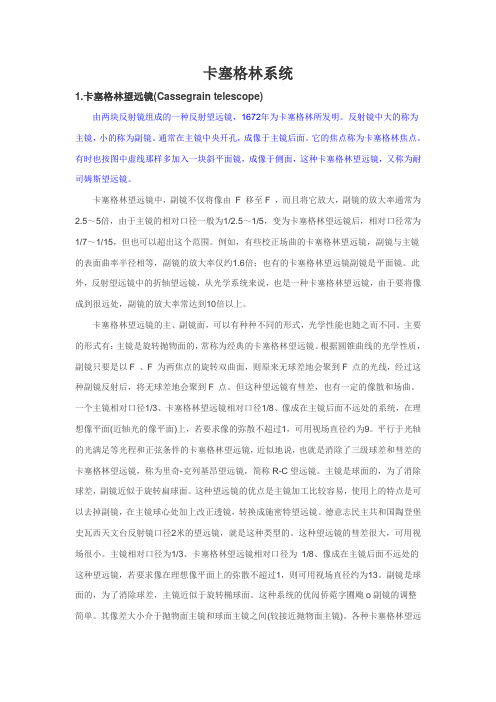

卡塞格林系统1.卡塞格林望远镜(Cassegrain telescope)由两块反射镜组成的一种反射望远镜，1672年为卡塞格林所发明。
反射镜中大的称为主镜，小的称为副镜。
通常在主镜中央开孔，成像于主镜后面。
它的焦点称为卡塞格林焦点。
有时也按图中虚线那样多加入一块斜平面镜，成像于侧面，这种卡塞格林望远镜，又称为耐司姆斯望远镜。
卡塞格林望远镜中，副镜不仅将像由F 移至F ，而且将它放大，副镜的放大率通常为2.5～5倍，由于主镜的相对口径一般为1/2.5～1/5，变为卡塞格林望远镜后，相对口径常为1/7～1/15，但也可以超出这个范围。
例如，有些校正场曲的卡塞格林望远镜，副镜与主镜的表面曲率半径相等，副镜的放大率仅约1.6倍；也有的卡塞格林望远镜副镜是平面镜。
此外，反射望远镜中的折轴望远镜，从光学系统来说，也是一种卡塞格林望远镜，由于要将像成到很远处，副镜的放大率常达到10倍以上。
卡塞格林望远镜的主、副镜面，可以有种种不同的形式，光学性能也随之而不同。
主要的形式有：主镜是旋转抛物面的，常称为经典的卡塞格林望远镜。
根据圆锥曲线的光学性质，副镜只要是以F 、F 为两焦点的旋转双曲面，则原来无球差地会聚到F 点的光线，经过这种副镜反射后，将无球差地会聚到F 点。
但这种望远镜有彗差，也有一定的像散和场曲。
一个主镜相对口径1/3、卡塞格林望远镜相对口径1/8、像成在主镜后面不远处的系统，在理想像平面(近轴光的像平面)上，若要求像的弥散不超过1，可用视场直径约为9。
平行于光轴的光满足等光程和正弦条件的卡塞格林望远镜，近似地说，也就是消除了三级球差和彗差的卡塞格林望远镜，称为里奇-克列基昂望远镜，简称R-C望远镜。
主镜是球面的，为了消除球差，副镜近似于旋转扁球面。
这种望远镜的优点是主镜加工比较容易，使用上的特点是可以去掉副镜，在主镜球心处加上改正透镜，转换成施密特望远镜。
德意志民主共和国陶登堡史瓦西天文台反射镜口径2米的望远镜，就是这种类型的。
卡塞格林望远镜的结构形式11种，主要是根据主镜和次镜面型及有无校正器来分的，以下就是这11种的类型及结构形式（主镜面型在前，次镜在后）。
1、Classical Cassegrain 抛物面双曲面2、Ritchey-Chretien 双曲面双曲面3、Dall-Kirkham 椭圆面球面4、Houghton-Cassegrain 双凸透镜+双凹透镜球面球面5、Schmit-Cassegrain 施密特校正器面型任意6、Maksutov-Cassegrain 弯月透镜球面球面7、Schmidt-meniscus Cassegrain施密特校正器+弯月透镜球面球面8、Mangin-Cassegrain 多个球面透镜球面球面9、Pressmann-Camichel 球面椭圆面10、Schiefspiegler 斜反射离轴11、Three-mirror Cassegrain 三片反射镜面型任意以下详细介绍这几种卡塞格林结构形式：1、Classical Cassegrain （经典的卡塞格林系统)："传统的"卡塞格林望远镜有抛物面镜的主镜，和双曲面的次镜将光线反射并穿过主镜中心的孔洞，折叠光学的设计使镜筒的长度紧缩。
在小望远镜和照相机的镜头，次镜通常安装在封闭望远镜镜筒的透明光学玻璃板上的光学平台。
这样的装置可以消除蜘蛛型支撑架造成的"星状"散射效应。
封闭镜筒虽然会造成集光量的损失，但镜筒可以保持干净，主镜也能得到保护。
它利用双曲面和抛物面反射的一些特性，凹面的抛物面反射镜可以将平行于光轴入射的所有光线汇聚在单一的点上－焦点；凸面的双曲面反射镜有两个焦点，会将所有通过其中一个焦点的光线反射至另一个焦点上。
这一类型望远镜的镜片在设计上会安放在共享一个焦点的位置上，以便光线能在双曲面镜的另一个焦点上成像以便观测，通常外部的目镜也会在这个点上。
抛物面的主镜将进入望远镜的平行光线反射并汇聚在焦点上，这个点也是双曲线面镜的一个焦点。

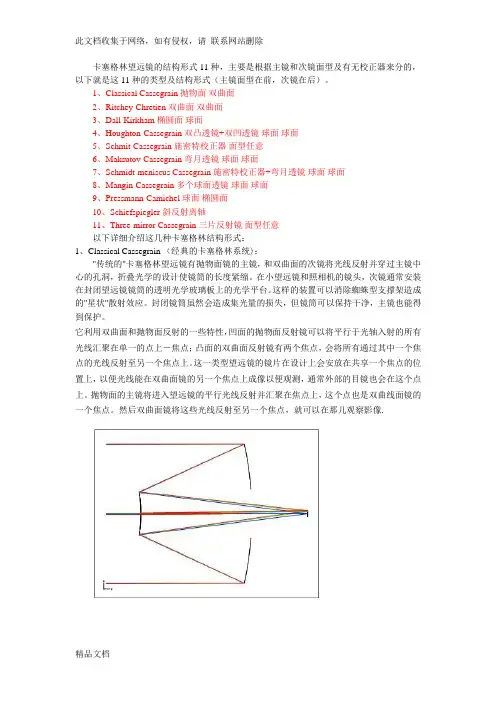

卡塞格林望远镜的结构形式11种，主要是根据主镜和次镜面型及有无校正器来分的，以下就是这11种的类型及结构形式（主镜面型在前，次镜在后）。
1、Classical Cassegrain 抛物面双曲面2、Ritchey-Chretien 双曲面双曲面3、Dall-Kirkham 椭圆面球面4、Houghton-Cassegrain 双凸透镜+双凹透镜球面球面5、Schmit-Cassegrain 施密特校正器面型任意6、Maksutov-Cassegrain 弯月透镜球面球面7、Schmidt-meniscus Cassegrain施密特校正器+弯月透镜球面球面8、Mangin-Cassegrain 多个球面透镜球面球面9、Pressmann-Camichel 球面椭圆面10、Schiefspiegler 斜反射离轴11、Three-mirror Cassegrain 三片反射镜面型任意以下详细介绍这几种卡塞格林结构形式：1、Classical Cassegrain （经典的卡塞格林系统)："传统的"卡塞格林望远镜有抛物面镜的主镜，和双曲面的次镜将光线反射并穿过主镜中心的孔洞，折叠光学的设计使镜筒的长度紧缩。
在小望远镜和照相机的镜头，次镜通常安装在封闭望远镜镜筒的透明光学玻璃板上的光学平台。
这样的装置可以消除蜘蛛型支撑架造成的"星状"散射效应。
封闭镜筒虽然会造成集光量的损失，但镜筒可以保持干净，主镜也能得到保护。
它利用双曲面和抛物面反射的一些特性，凹面的抛物面反射镜可以将平行于光轴入射的所有光线汇聚在单一的点上－焦点；凸面的双曲面反射镜有两个焦点，会将所有通过其中一个焦点的光线反射至另一个焦点上。
这一类型望远镜的镜片在设计上会安放在共享一个焦点的位置上，以便光线能在双曲面镜的另一个焦点上成像以便观测，通常外部的目镜也会在这个点上。
抛物面的主镜将进入望远镜的平行光线反射并汇聚在焦点上，这个点也是双曲线面镜的一个焦点。

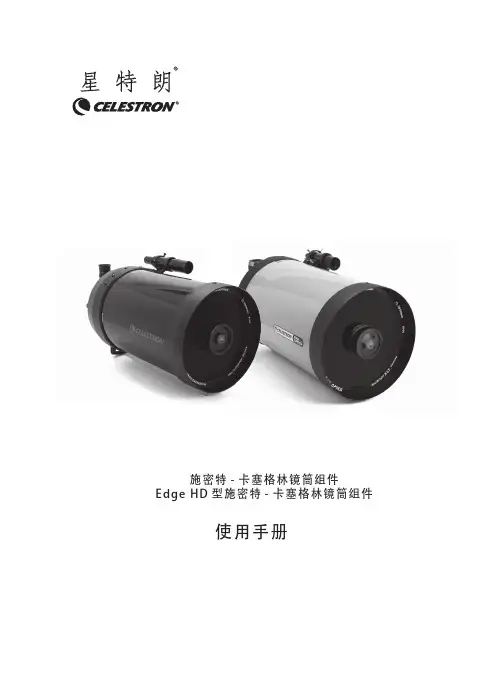

施密特-卡塞格林镜筒组件Edge HD型施密特-卡塞格林镜筒组件使用手册•禁止使用裸眼和未妥善滤光的望远镜直接观测太阳，这将导致永久性的视力损伤。
•不要用望远镜来将太阳直接投影到任何平面上，聚焦的光束可能损坏望远镜内的光学元件。
•不要使用置于目镜前端的太阳滤光片，不要使用未经安全认证的赫歇尔棱镜天顶来观测太阳。
望远镜的聚焦作用将可能导致这些元件剧烈吸热和爆裂。
爆裂之后日光将毫无过滤的射入人眼导致损伤。
•望远镜不要疏于管理。
在操作时要有熟悉操作的成人在现场，尤其是在有小孩在场的情况下。
警告目 录安装安装目视后背 ………………………………………………… 01安装天顶镜 …………………………………………………… 01安装目镜 ……………………………………………………… 01计算放大倍率 ………………………………………………… 02安装光学寻星镜 ……………………………………………… 02基本使用校准寻星镜 …………………………………………………… 03调焦 …………………………………………………………… 03成像方向 ……………………………………………………… 03观测窍门 ……………………………………………………… 04望远镜维护光学器件护理和清洁 ............................................. 05光轴准直 (05)01安装安装目视后背目视后背是把其他附件连接到望远镜上的附件。
部分镜筒出厂时已经安装好目视后背，部分镜筒后面安装了一个防尘盖。
如果用户收到的镜筒未安装目视后背，请按下面的说明安装：1.移除镜筒后面的防尘盖。
2.把目视后背上的滚花压环顺时针拧到镜筒后面的外螺纹上。
3.把目视后背上的固定螺丝转到一个舒适的位置，继续顺时针转动滚花压环，直到目视后背固定在镜筒后面。
目视后背固定后，用户可以安装其他附件，比如目镜，天顶镜等。
移除目视后背，只需要简单的逆时针转动滚花压环，直到从镜筒后面完全脱离。
说明书目录• 不要直接利用裸眼或者是通过天文望远镜直视太阳（除非您已经有适当的太阳滤光镜）。
这将可能对您的眼睛造成永久且无法挽回的伤害。
• 任何时候都不能用望远镜把太阳投影到任何表面上。
内部聚集的热量可能损坏望远镜或望远镜上的附件。
• 任何时候都不能使用目镜端太阳滤光镜或赫歇尔棱镜天顶。
聚集在望远镜内部的热量可能导致这些设备出现裂缝或爆炸，使漏出的阳光直接照射到人眼。
• 任何时候都不能让望远镜处于无人管理的状态，或交给孩子以及不熟悉正确操作程序的成年人。
警告简介 ................................................................................. 01CPC 结构图...................................................................... 02组装 ................................................................................... 03手控器 ............................................................................. 06望远镜基础知识............................................................. 07天文学基础...................................................................... 09天体观测 ......................................................................... 12天体摄影 ........................................................................ 14望远镜维护 ..................................................................... 18可选配件 ......................................................................... 20附录 A –技术规格 ........................................................ 22附录B – 星图 (24)简介恭喜您购买了星特朗 CPC 天文望远镜！ CPC GPS 引领了下一代计算机自动化望远镜。

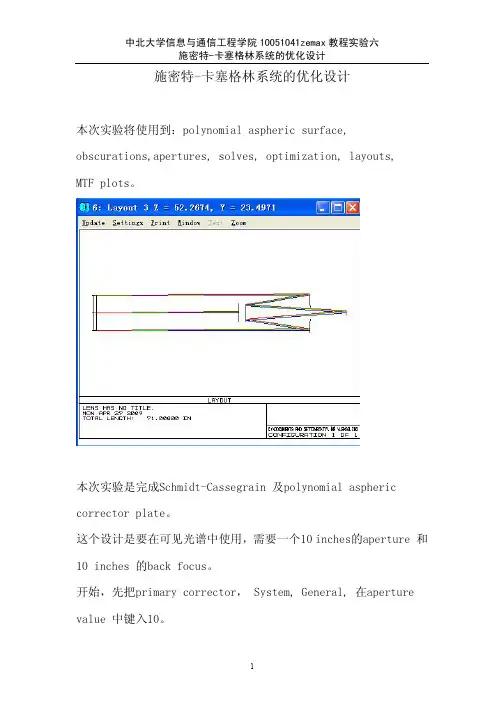

施密特-卡塞格林系统的优化设计
本次实验将使用到：polynomial aspheric surface, obscurations,apertures, solves, optimization, layouts, MTF plots。
本次实验是完成Schmidt-Cassegrain 及polynomial aspheric corrector plate。
这个设计是要在可见光谱中使用，需要一个10 inches的aperture 和10 inches 的back focus。
开始，先把primary corrector， System, General, 在aperture value 中键入10。
同在一个screen 把unit “Millimeters”改为“Inches”。
再把Wavelength 设为3个，分别为0.486，0.587，0.656，且0.587定为主波长。
也可以在wavelength 的screen 中按底部的select 键，选默认波长。
默认的field angle value，其值为0。
依序键入如下LED 表的相关数据，此时the primary corrector为MIRROR 球镜片。
2D图如下：
现在加入第二个corrector，并且决定imagine plane 的位置。
输入如下的LDE，注意到primary corrector 的thickness 变为-18，比原先的-30小，这是因为要放second corrector 并考虑到其size 大小的因素。
在surface4 的radius 设定为variable，通过optimization, Zemax
可以定下他的值。
先看看他的layout，应如下图所示。
调出merit function, reset 后，改变“Rings” option 到5。
The rings option 决定光线的sampling density（采样密度）, default value 为3，此实验要求为5。
执行optimization, 用Automatic 即可，你会发现merit function 的值为1.3，不是很理想，这是剩余的RMS波差所导致的。
关掉merit function,从system 中选Update All,
则secondary corrector 的radius 已变成41.83。
调出OPD图所示，发现其离焦且有球差,大概约有4 个wave aberration需要矫正。
改变surface 1 的surface type 从standard 改为“Even Asphere”，这种面型允许为非球面校正器指定多项式非球面系数，按OK。
回到surface 1 列中，往右移到4th Order Term, 把此项设为变量，6th, 8th 都设为变量后再次执行optimization。
评价函数将会下降，这是由于ZEMAX平衡了高阶球差。
把OPD plot update,其应如下图所示，你会发现spherical aberration已被大大地减少。
不同的三个波长值有不同的数量的球差, 这就是色差，下一步我们矫正色差。
依据经验，为了矫正色球差，我们需要用轴上颜色来平衡它。
这是一个常用的设计方法，即在同一种像差中，用低阶像差来平衡高阶像差。
色球差是一阶轴上色差的高阶分量。
为了引入轴上色差，我们将改变第一面，即校正器的前面的曲率（这也使校正板Plate易于装配，其原因我们此处不作讨论）。
现在设置第一面的半径为变量，再次优化（Tools，Optimization，Automatic）。
评价函数将会再次下降。
再看看update 后OPD plot 图，如下图所示
这就是我们所要设计的目的，残余的像差residual aberration 小于1/20波长。
现在我们打开视场角，调整设计,从system, field中，把field angle 的值设为3个，分别是0.0, 0.3, 0.5。
现在更新并查看OPD图，你将会在全视场看到大约1/2波长的彗差，我们只要再优化就可以很容易地改正它。
因为我们已改变了视场，我们必须重新创建评价函数。
这是非常重要的一点！你必须鉴别缺省的评价函数是建立在你所定义的波长和视场基础上的，如果你改变这些值，你必须重新创建评价函数。
复位merit function后把merit function的“Rings”改变为“4”后执行optimization。
则新的OPD如下图所示，虽有不同的field angle,但是所有的aberrations 却可以接受。
假设我们将要用这个望远镜来拍摄。
我们可能会对调制传递函数（MTF）感兴趣，它指明了像的对比是空间频率（通常以毫米的倒数为单位）的函数。
要看MTF图，可从主菜单中选择Analysis，MFT，FFT Modulation Transfer Function。
MTF显示如下图所示。
MTF图是一种非常有用的分析工具。
图中显示了所有已给定视场的切向和径向的响应。
但是，图中仍然有些错误。
一个有知识的设计者会认识到，所显示的数据是一个圆形光瞳的自相关。
真正的问题所在是我们还没有说明系统中的这几个通光孔径和遮挡，存在着由辅助镜面引起的遮挡，并且，在主反射面上还有一个缺口。
如果我们加入这些影响，性能会减低，特别是在中间的空间频率方面。
既然secondary corrector 放在primary 的前面中心位置上，则入射光一定有部分被挡住，并且在primary 上有个洞把成像的光放出去，此洞也需纳入考虑要改正这个分析时的缺点。
回到LDE，在曲面3的第一项中点两下，从Aperture types中选Circular Aperture，在Min Radius 中键入1.7，即入射光离光轴的半径需大于1.7 才可进入，此动作再处理primary 上的洞，同时把Max
Radius改为6。
辅助镜面上的遮挡较为复杂，在光学上它需要被放置在辅助镜面前面。
由于ZEMAX是按顺序地追迹光线的，我们必须将它放置在主反射面前。
做起来要比解释它容易得多，所以要有一点信心，努力进行下列步骤。
当仍然在第三面时，按下 Insert 键，在校正面和主反射面之间键插入一个新的面。
将新面（即第3面）的厚度从0改为20。
往上移一行，将第2面的厚度由60改为40。
对于主反射面来说，校正器与它的距离现在就是60，我们已经简单地加入了一个中介面。
调整surface 3 的Aperture type，设定为Circular Obscuration。
把Max Radius 订为2.5，按OK 后跳出。
同时设定surface 3 的semi-diameter 也是2.5，
update 后的MTF，你会发现performance 已降低，特别是在medial spatial fre q uencies 部分。
