基于zemax的反射式系统的结构设计基于zemax的反射式系统的结构设计11。
球面和非球面22。
典型的反射系统32。
1 牛顿望远镜（抛物面镜）42.2 经典卡塞格林系统52。
3 里奇—克列基昂(R—C系统）62。
4 格里高里系统92。
5 马克苏托夫—卡塞格林式102。
6 施密特-卡塞格林系统142。
7 施密特弯月形卡塞格林162。
8 达尔—奇克汉卡塞格林162.9 霍顿—卡塞格林（H—C系统)172.10 阿古诺夫—卡塞格林182。
11 普雷斯曼-卡米歇尔卡塞格林192。
12 ”离轴”或”斜反射”反射镜卡塞格林202。
13 三反-卡塞格林（Three-mirror Cassegrain)203. 反射式的特点214. 参考与鸣谢215。
附录221。
球面和非球面球面只用一个参数即表面半径(或曲率）来定义。
球面折射强烈，球差明显。
若使表面形状自光轴向外越来越平坦，则可以逐渐减小折射角,最终使所有光线会聚到同一焦点。
对比：球面边缘较陡,非球面平坦,可校正球差（主要应用）.非球面不能只用一个曲率来定义，因其局部曲率在其表面范围内变化，常用解析公式描述，有时也用表面内坐标点的矢高表示。
最普遍形式是旋转对称的非球面，矢高为：22i i z a r =+∑，其中，c 为顶点处基本曲率，k 为圆锥曲线常数，r 为垂直光轴方向的径向坐标；2i i a r 为非球面的高次项。
圆锥曲线常数k表面类型 0 球面 K 〈—1 双曲面 K=—1 抛物面 —1〈k<0 椭球面 k>0扁椭球面当非球面非旋转对称时，将其表示成双锥形表面形式或变形非球面形式.双锥形表面有沿正交方向的两个基本曲率和两个圆锥曲线常数；变形非球面在两个正交方向上还附加高次项。
非球面的另一个形式是超环面（即复曲面),超环面具有环形面包圈的形状。
当非球面的高次项为0，非球面采用旋转对称的圆锥曲面横截面形式，其性质:A.不论反射面还是折射面,圆锥曲面对于一组特定的共轭点无球差。
实验四施密特—卡塞格林望远镜系统（Schmidt-Cassegrain）一、实验目的1．掌握Zemax中非球面镜面的定义与输入方法2．掌握Zemax中利用非球面镜的优化像差；3．熟悉Zemax中MTF的使用。
二、实验内容1．设计一个带多项式非球面矫正器施密特—卡塞格林系统；2．优化该系统的色球差。
三、实验器材1．p c机一台2．Z emax软件3．Z emax Manual一册（英文版）四、实验过程施密特-卡塞格林望远镜是在1931年由德国光学家施密特发明的优秀广视野望远镜。
在镜筒最前端的光学元件是施密特修正板，这块板是经过研磨接近平行的非球面薄透镜，可以确实的改正与消除主镜造成的球面像差。
自从1960年代，星特朗(Celestron)公司介绍了这一型的望远镜之后，数以万计的业余天文学家已经购买和使用过施密特-卡塞格林望远镜，直径从20厘米(8英寸)到48厘米(16英寸)都有。
本次实验是设计一个带多项式非球面矫正器施密特—卡塞格林系统 (Schmidt-Cassegrain) 。
设计的使用范围为可见光谱。
我们将采用10英寸的孔径，10英寸的后焦距（从主镜的后面到焦点）。
输入数据：由于只有矫正板和主反射面，进行这个设计是比较简单的，因此我们开始时先在光阑后插入两个面。
选择“SYSTEM”，“GENERAL”，输入10作为孔径值。
在同一个屏幕上，将单位“毫米（Millimeters）”改为“英寸（Inches）”。
选择“SYSTEM”，“WAVELENGTHS”，得到“波长数据”屏幕，设置3个波长：486，587，和656，其中587为主波长。
现在，我们将使用缺省的视场角0度，在Lens Data Editor中输入数据，如下表。
光阑被放在主面曲率半径的中心，这是为了排除视场像差（如彗差），它是Schmidt设计的特点。
我们可以选择2D Layout演示一下图形以验证一切是否就绪。
现在我们将加入辅助镜面，并安放像平面。

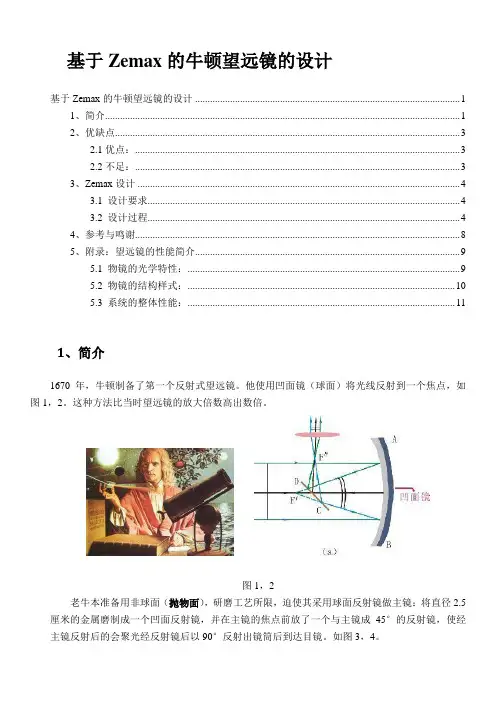

基于Zemax的牛顿望远镜的设计基于Zemax的牛顿望远镜的设计 (1)1、简介 (1)2、优缺点 (3)2.1优点： (3)2.2不足： (3)3、Zemax设计 (4)3.1 设计要求 (4)3.2 设计过程 (4)4、参考与鸣谢 (8)5、附录：望远镜的性能简介 (9)5.1 物镜的光学特性： (9)5.2 物镜的结构样式： (10)5.3 系统的整体性能： (11)1、简介1670年，牛顿制备了第一个反射式望远镜。
他使用凹面镜（球面）将光线反射到一个焦点，如图1，2。
这种方法比当时望远镜的放大倍数高出数倍。
图1，2老牛本准备用非球面（抛物面），研磨工艺所限，迫使其采用球面反射镜做主镜：将直径2.5厘米的金属磨制成一个凹面反射镜，并在主镜的焦点前放了一个与主镜成45°的反射镜，使经主镜反射后的会聚光经反射镜后以90°反射出镜筒后到达目镜。
如图3，4。
球面镜虽然会产生一定的象差，但用反射镜代替折射镜却是一个巨大的成功。
所有的巨型望远镜大多属于反射望远镜，牛顿望远镜为反射望远镜的发展辅平了道路。
从牛顿制作出第一架反射望远镜到今天，300多年过去了，人们在其中加入了其他的设计，产生了许多的变形。
例如，在牛顿式望远镜中加入一组透镜，就产生了施密特-牛顿式，除此之外，还有许多的变形，但他们的基本结构都是牛顿式的。
图3，4在今天，世界上一些最为著名的望远镜都是采用牛顿式的结构。
例如，位于巴乐马山天文台的Hale天文望远镜，其主镜的尺寸为5米；W.M. 凯克天文台的Keck天文望远镜，其主镜由36块六角形的镜面拼接，组合成直径10米的主镜；还有哈勃太空望远镜，也是牛顿式望远镜。
牛顿反射望远镜采用抛物面镜作为主镜，光进入镜筒的底端，然后折回开口处的第二反射镜（平面的对角反射镜），再次改变方向进入目镜焦平面。
目镜为便于观察，被安置靠近望远镜镜筒顶部的侧方。
牛顿反射望远镜用平面镜替换昂贵笨重的透镜收集和聚焦光线，结构较简单。

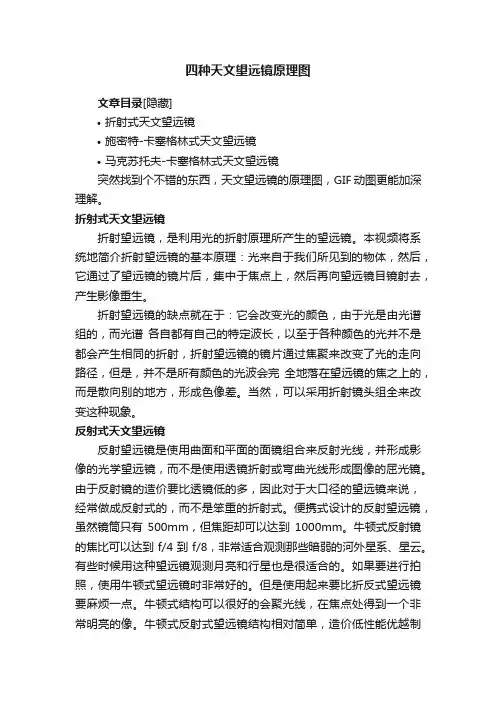

四种天文望远镜原理图文章目录[隐藏]•折射式天文望远镜•施密特-卡塞格林式天文望远镜•马克苏托夫-卡塞格林式天文望远镜突然找到个不错的东西，天文望远镜的原理图，GIF动图更能加深理解。
折射式天文望远镜折射望远镜，是利用光的折射原理所产生的望远镜。
本视频将系统地简介折射望远镜的基本原理：光来自于我们所见到的物体，然后，它通过了望远镜的镜片后，集中于焦点上，然后再向望远镜目镜射去，产生影像重生。
折射望远镜的缺点就在于：它会改变光的颜色，由于光是由光谱组的，而光谱各自都有自己的特定波长，以至于各种颜色的光并不是都会产生相同的折射，折射望远镜的镜片通过焦聚来改变了光的走向路径，但是，并不是所有颜色的光波会完全地落在望远镜的焦之上的，而是散向别的地方，形成色像差。
当然，可以采用折射镜头组全来改变这种现象。
反射式天文望远镜反射望远镜是使用曲面和平面的面镜组合来反射光线，并形成影像的光学望远镜，而不是使用透镜折射或弯曲光线形成图像的屈光镜。
由于反射镜的造价要比透镜低的多，因此对于大口径的望远镜来说，经常做成反射式的，而不是笨重的折射式。
便携式设计的反射望远镜，虽然镜筒只有500mm，但焦距却可以达到1000mm。
牛顿式反射镜的焦比可以达到f/4到f/8，非常适合观测那些暗弱的河外星系、星云。
有些时候用这种望远镜观测月亮和行星也是很适合的。
如果要进行拍照，使用牛顿式望远镜时非常好的。
但是使用起来要比折反式望远镜要麻烦一点。
牛顿式结构可以很好的会聚光线，在焦点处得到一个非常明亮的像。
牛顿式反射式望远镜结构相对简单，造价低性能优越制作容易的特点，成为业余爱好者自制的首选。
施密特-卡塞格林式天文望远镜施密特望远镜（Schmidt telescope）是一种由折射和反射元件组成的天文望远镜。
1931年为德国光学家施密特﹐B.V.所发明﹐因此得名。
这种望远镜由一块接近平行平板的非球面改正透镜和一个凹球面反射镜组成，星光在望远镜里先通过折射，再经过反射，然后才成像。
工程光学课程设计报告班级：姓名：学号：成绩：指导教师：报告日期：南通大学课程设计论文目录摘要 (i)第一章绪论 (1)1.1课程设计题目 (1)1.2 设计要求 (1)第二章望远物镜的设计与相关参数 (2)2.1 望远物镜的主要参数 (2)2.2 望远物镜结构类型 (3)2.3 物镜的光学特性 (5)2.3 卡塞格林光学系统 (5)2.4 ZEMAX中的像质评价方法 (6)第三章设计与优化 (10)3.1设计过程 (10)3.2优化过程 (14)第四章运用Solid works对镜片进行绘制 (19)第五章新得与体会 (23)主要参考文献 (24)摘要由薄透镜组的初级像差理论入手，根据初级像差参量PW与透镜折射率n、孔径半径r、厚度d等关系，求出了满足初始设计的结构参数的透镜折射率n、孔径半径r、厚度d、形状系数Q、曲率p。
用光学设计软件ZEMAX对所求的结构参数进行了优化。
光学设计要完成的工作包括光学系统设计和光学结构设计。
所谓光学设计就是根据系统所提出的使用要求，来决定满足各种使用要求的数据，即设计出光学系统的性能参数、外形尺寸、各光组的结构等。
大体可以分为两个阶段。
第一阶段根据仪器总体的要求，从仪器的总体出发，拟定出光学系统原理图，并初步计算系统的外形尺寸，以及系统中各部分要求的光学特性等。
第二阶段是根据初步计算结果，确定每个透镜组的具体结构参数，以保证满足系统光学特性和成像要求。
这一阶段的设计成为“相差设计”，一般简称光学设计。
评价一个光学系统的好坏，一方面要看它的性能和成像质量，另一方面要系统的复杂度。
一个系统设计的好坏应该是在满足使用要求的情况下，结构设计最简单的系统。
第一章绪论1.1课程设计题目基于卡塞格林的望远物镜设计1.2 设计要求（1）入瞳直径：D=20mm；（2）相对孔径D/f’=1/6.15;（3）视场角2ω=7°；（4）在可见光波段设计（取d、F、C三种色光。
卡塞格林望远镜的结构形式11种，主要是根据主镜和次镜面型及有无校正器来分的，以下就是这11种的类型及结构形式（主镜面型在前，次镜在后）。
1、Classical Cassegrain 抛物面双曲面2、Ritchey-Chretien 双曲面双曲面3、Dall-Kirkham 椭圆面球面4、Houghton-Cassegrain 双凸透镜+双凹透镜球面球面5、Schmit-Cassegrain 施密特校正器面型任意6、Maksutov-Cassegrain 弯月透镜球面球面7、Schmidt-meniscus Cassegrain施密特校正器+弯月透镜球面球面8、Mangin-Cassegrain 多个球面透镜球面球面9、Pressmann-Camichel 球面椭圆面10、Schiefspiegler 斜反射离轴11、Three-mirror Cassegrain 三片反射镜面型任意以下详细介绍这几种卡塞格林结构形式：1、Classical Cassegrain （经典的卡塞格林系统)："传统的"卡塞格林望远镜有抛物面镜的主镜，和双曲面的次镜将光线反射并穿过主镜中心的孔洞，折叠光学的设计使镜筒的长度紧缩。
在小望远镜和照相机的镜头，次镜通常安装在封闭望远镜镜筒的透明光学玻璃板上的光学平台。
这样的装置可以消除蜘蛛型支撑架造成的"星状"散射效应。
封闭镜筒虽然会造成集光量的损失，但镜筒可以保持干净，主镜也能得到保护。
它利用双曲面和抛物面反射的一些特性，凹面的抛物面反射镜可以将平行于光轴入射的所有光线汇聚在单一的点上－焦点；凸面的双曲面反射镜有两个焦点，会将所有通过其中一个焦点的光线反射至另一个焦点上。
这一类型望远镜的镜片在设计上会安放在共享一个焦点的位置上，以便光线能在双曲面镜的另一个焦点上成像以便观测，通常外部的目镜也会在这个点上。
抛物面的主镜将进入望远镜的平行光线反射并汇聚在焦点上，这个点也是双曲线面镜的一个焦点。
卡塞格林望远镜的结构形式11种，主要是根据主镜和次镜面型及有无校正器来分的，以下就是这11种的类型及结构形式（主镜面型在前，次镜在后）。
1、Classical Cassegrain 抛物面双曲面2、Ritchey-Chretien 双曲面双曲面3、Dall-Kirkham 椭圆面球面4、Houghton-Cassegrain 双凸透镜+双凹透镜球面球面5、Schmit-Cassegrain 施密特校正器面型任意6、Maksutov-Cassegrain 弯月透镜球面球面7、Schmidt-meniscus Cassegrain施密特校正器+弯月透镜球面球面8、Mangin-Cassegrain 多个球面透镜球面球面9、Pressmann-Camichel 球面椭圆面10、Schiefspiegler 斜反射离轴11、Three-mirror Cassegrain 三片反射镜面型任意以下详细介绍这几种卡塞格林结构形式：1、Classical Cassegrain （经典的卡塞格林系统)："传统的"卡塞格林望远镜有抛物面镜的主镜，和双曲面的次镜将光线反射并穿过主镜中心的孔洞，折叠光学的设计使镜筒的长度紧缩。
在小望远镜和照相机的镜头，次镜通常安装在封闭望远镜镜筒的透明光学玻璃板上的光学平台。
这样的装置可以消除蜘蛛型支撑架造成的"星状"散射效应。
封闭镜筒虽然会造成集光量的损失，但镜筒可以保持干净，主镜也能得到保护。
它利用双曲面和抛物面反射的一些特性，凹面的抛物面反射镜可以将平行于光轴入射的所有光线汇聚在单一的点上－焦点；凸面的双曲面反射镜有两个焦点，会将所有通过其中一个焦点的光线反射至另一个焦点上。
这一类型望远镜的镜片在设计上会安放在共享一个焦点的位置上，以便光线能在双曲面镜的另一个焦点上成像以便观测，通常外部的目镜也会在这个点上。
抛物面的主镜将进入望远镜的平行光线反射并汇聚在焦点上，这个点也是双曲线面镜的一个焦点。
第 六 章 凯萨格林望远镜CASSEGRAIN TELESCOPE MODEL在这章中，我们将暂时离开上一章的Cooke 三片组，开始建立传统而著名的凯萨格林望远镜。
我们可以仅使用三个表面仿真这设计的主要结构设计，如图6.1 所示。
在图中主反射镜的形状为抛物面，其次反射镜为双曲线面。
图6.1一个古典凯萨格林望远镜。
光线来自左边，碰到凹面的主反射镜，反射到凸面的次反射镜后，光线再反射穿出主反射镜中心的一个开口孔径。
这个设计能够给予几乎完美的近轴影像，虽然像差随着离轴的角度会快速的增加，这个设计的其它资料可以在第112 页的补充附录“什么是凯萨格林望远镜”中讨论。
什么是凯萨格林望远镜？What is a Cassegrain Telescop e?大多数的大口径望远镜是使用反射镜，而非透镜来收集光线。
因为光线必须穿透透镜，它只能够利用透镜的边缘来固定。
这个原因限制了折射式望远镜的直径最大为一公尺，因为再大的透镜将被他自己的重量压垮。
重力将使他们的形状变形，（因此影响其成像质量），其变形的量与方式依望远镜所指向的天空角度而定。
反射式望远镜能够被制构来支撑。
唯一的问题是由凹面镜所形成的影像在凹面镜之前。
这个是非常不便及不实用的成像位置，因为成像位置的高度高于地面，及其位置为入射光的中途。
解决这个问题的一个方法是由凯萨造成非常大，因为主反射镜可以由背后稳固的结格林在1672 年提出，他增加一片凸面镜，称为次镜，放在主镜的焦点之前。
光线因此穿出主镜中央圆孔而离开系统如图中所示。
然而次镜是放在入射光的中途，唯一的影响是阻挡了小部分的入射光，同时增加了(通常是小量)部分绕射效应。
凯萨格林望远镜是一个紧凑的设计，一个简单的单一反射镜系统，若具有与凯萨格林组态相同的有效焦距时，其全长将四倍于凯萨格林组态，现在长焦距望远镜可以建造于一个简单的单一反射镜系统，若具有与凯萨格林组态相同的有效焦距时，其全长将四倍于这个凯萨格林望远镜组态。

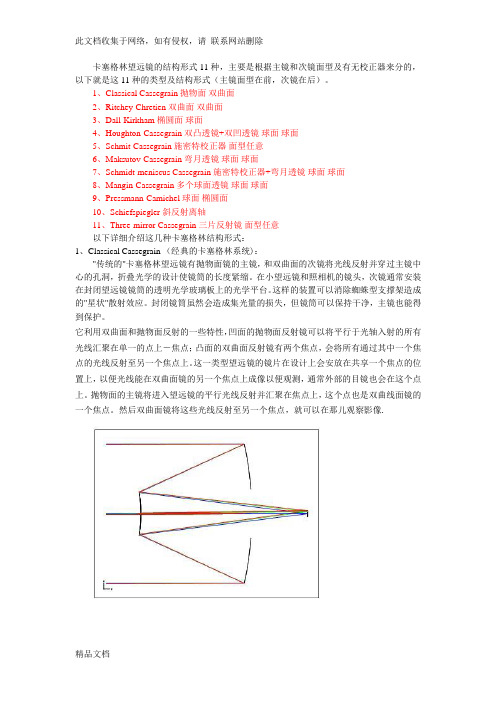

卡塞格林望远镜的结构形式11种，主要是根据主镜和次镜面型及有无校正器来分的，以下就是这11种的类型及结构形式（主镜面型在前，次镜在后）。
1、Classical Cassegrain 抛物面双曲面2、Ritchey-Chretien双曲面双曲面3、Dall-Kirkham椭圆面球面4、Houghton-Cassegrain双凸透镜+双凹透镜球面球面5、Schmit-Cassegrain施密特校正器面型任意6、Maksutov-Cassegrain弯月透镜球面球面7、Schmidt-meniscus Cassegrain施密特校正器+弯月透镜球面球面8、Mangin-Cassegrain多个球面透镜球面球面9、Pressmann-Camichel 球面椭圆面10、Schiefspiegler 斜反射离轴11、Three-mirror Cassegrain三片反射镜面型任意以下详细介绍这几种卡塞格林结构形式：1、Classical Cassegrain （经典的卡塞格林系统）："传统的"卡塞格林望远镜有抛物面镜的主镜，和双曲面的次镜将光线反射并穿过主镜中心的孔洞，折叠光学的设计使镜筒的长度紧缩。
在小望远镜和照相机的镜头，次镜通常安装在封闭望远镜镜筒的透明光学玻璃板上的光学平台。
这样的装置可以消除蜘蛛型支撑架造成的"星状"散射效应。
封闭镜筒虽然会造成集光量的损失，但镜筒可以保持干净，主镜也能得到保护。
它利用双曲面和抛物面反射的一些特性，凹面的抛物面反射镜可以将平行于光轴入射的所有光线汇聚在单一的点上一焦点；凸面的双曲面反射镜有两个焦点，会将所有通过其中一个焦点的光线反射至另一个焦点上。
这一类型望远镜的镜片在设计上会安放在共享一个焦点的位置上，以便光线能在双曲面镜的另一个焦点上成像以便观测，通常外部的目镜也会在这个点上。
抛物面的主镜将进入望远镜的平行光线反射并汇聚在焦点上，这个点也是双曲线面镜的一个焦点。
