德马格注塑机工艺参数优化的步骤指导 精品

塑成型缺点的成因及解决方法不正确的操作条件，损坏的机器及模具会产生很多成型缺点，下面提供了一些解决的方法供参考。

为了减少停机的时间，及能尽快找出操作问题的原因，操作人员应把所有最好的注塑机型条件记录在“注塑成型条件记录表”上，以供日后解决问题时参考之用。

（1）成品不完整故障原因处理方法塑料温度太低提高熔胶筒温度射胶压力太低提高射胶压力射胶量不够增多射胶量浇口衬套与射嘴配合不正，塑料溢漏重新调整其配合射前时间太短增加射胶时间射胶速度太慢加快射胶速度低压调整不当重新调节模具温度太低提高模具温度模具温度不匀重调模具水管模具排气不良恰当位置加适度排气孔射嘴温度不低提高射嘴温度进胶不平均重开模具溢口位置浇道或溢口太小加大浇道或溢口塑料内润滑剂不够增加润滑剂背压不足稍增背压过胶圈、熔胶螺杆磨损拆除检查修理射胶量不足更换较大规格注塑机制品太薄使用氮气射胶（2）制品收缩故障原因处理方法模内进胶不足熔胶量不足加熔胶量射胶压力太低高射压背压压力不够高背压力射胶时间太短长射胶时间射胶速度太慢快射速溢口不平衡模具溢口太小或位置射嘴孔太细，塑料在浇道衬套内凝固，减低背压效果。

整模具或更换射嘴料温过高低料温模温不当整适当温度冷却时间不够延冷却时间蓄压段过多射胶终止应在最前端产品本身或其肋骨及柱位过厚检讨成品设计射胶量过大更换较细的注塑机过胶圈、熔胶螺杆磨损拆除检修浇口太小、塑料凝固失支背压作用加大浇口尺寸（3）成品粘模故障原因处理方法填料过饱降低射脱压力，时间，速度及射胶量射胶压力太高降低射胶压力射胶量过多减小射胶量射胶时间太长减小射胶间时料温太高降低料温进料不均使部分过饱变更溢口大小或位置模具温度过高或过低调整模温及两侧相对温度模内有脱模倒角修模具除去倒角模具表面不光滑打磨模具脱模造成真空开模或顶出减慢，或模具加进气设备注塑周期太短加强冷却脱模剂不足略为增加脱模剂用量（4）浇道（水口）粘模故障原因处理方法射胶压力太高降低射胶压力塑料温度过高降低塑料温度浇道过大修改模具浇道冷却不够延长冷却时间或降低冷却温度浇道脱模角不够修改模具增加角度浇道衬套与射嘴配合不正重新调整其配合浇道内表面不光或有脱模倒角检修模具浇道外孔有损坏检修模具无浇道抓销加设抓销填料过饱降低射胶量，时间及速度脱模剂不足略为增加脱模剂用量（5）毛头、飞边故障原因处理方法塑料温度太高降低塑料温度，降低模具温度射胶速度太高降低射胶速度射胶压力太高降低射胶压力填料太饱降低射胶时间，速度及剂量合模线或吻合面不良检修模具锁模压力不够增加锁模压力或更换模压力较大的注塑机（6）开模时或顶出时成品破裂故障原因处理方法填料过饱降低射胶压力，时间，速度及射胶量模温太低升高模温部份脱模角不够检修模具有脱模倒角检修模具成品脱模时不能平衡脱离检修模具顶针不够或位置不当检修模具脱模时局部产生真空现象开模可顶出慢速，加进气设备脱模剂不足略为增加脱模剂用量模具设计不良，成品内有过多余应力改良成品设计侧滑块动作之时间或位置不当检修模具（7）结合线故障原因处理方法塑料熔融不佳提高塑料温度、提高背压、加快螺杆转速模具温度过低提高模具温度射嘴温度过低提高射嘴温度射胶速度太慢增快射胶速度射胶压力太低提高射胶压力塑料不洁或渗有其它料检查塑料脱模油太多少用胶模油或尽量不用浇道及溢口过大或过小调整模具熔胶接合的地方离浇道口太远调整模具模内空气排除不及增开排气孔或检查原有排气孔是否堵塞熔胶量不足使用较大的注塑机太多脱模剂不用或减少脱模剂（8）流纹故障原因处理方法塑料熔融不佳提高塑料温度、提高背压、加快螺杆转速模具温度太低提高模具温度模具冷却不当重调模具水管射胶速度太快或太慢调整适当射胶速度射胶压力太高或太低调整适当射胶压力塑料不洁或渗有其它料检查塑料溢口过小产生射纹加大溢口成品断面厚薄相差太多变更成品设计或溢口位置（9）成品表面不光泽故障原因处理方法模具温度太低提高模具温度塑料剂量不够增加射胶压力，速度，时间及剂量模腔内有过多脱模油擦试干净塑料干燥处理不当改良干燥处理模内表面有水擦试并检查是否有漏水模内表面不光滑打磨模具（10）银纹、气泡故障原因处理方法塑料含有水份塑料彻底烘干、提高背压塑料温度过高或塑料在机筒内停留过久降低塑料温度，更换较小射胶量的注塑机，降低射嘴及前段温度塑料中其它添加物如润滑剂，染料等分解减小其使用量或更换耐温较高的代替品塑料中其它添加物混合不匀彻底混合均匀射胶速度不快减慢射胶速度射胶压力太高降低射胶压力熔胶速度太低提高熔胶速度模具温度太低提高模具速度塑料粒粗细不匀使用粒状均匀原料熔胶筒内夹有空气降低熔胶筒后段温度、提高背压、减小压缩段长度塑料在模内流程不当调整溢口大小及位置、模具温度保持平均、成品厚度平均（11）成品变形故障原因处理方法成品顶上时尚未冷却降低模具温度，延长冷却时间，降低塑料温度塑料温度太低提高塑料温度，提高模具温度成品形状及厚薄不对称模具温度分区控制，脱模后以定形架固定，变更成形设计填料过多减小射胶压力，速度，时间及剂量几个溢口进料不平均更改溢口顶针系统不平衡改善顶出系统模具温度不均匀调整模具温度近溢口部分的塑料太松或太紧增加或减少射胶时间保压不良增加保压时间（12）成品内有气孔故障原因处理方法填料量不足以防止成品过度收缩成品断面，肋或柱过厚变更成品设计或溢口位置射胶压力太低提高射胶压力射胶量及时间不足增加射胶量及射胶时间浇道溢口太小加大浇道及溢口射胶速度太快调慢射胶速度塑料含水份塑料彻底干燥塑料温度过高以致分解降低塑料温度模具温度不均匀调整模具温度冷却时间太长减少模内冷却时间，使用水浴冷却水浴冷却过急减小水浴时间或提高水浴温度背压不够提高背压熔胶筒温度不当降低射嘴及前段温度，提高后段温度塑料的收缩率太大采用其它收缩率较小的塑料（13）黑纹故障原因处理方法塑料过热塑料温度太高降低塑料温度熔胶速度太快降低射胶速度螺杆与熔胶筒偏心而产生非常摩擦热检修机器射嘴孔过小或温度过高重新调整孔径或温度射胶量过大更换较小型的注塑机熔胶筒内有使塑料过热的*角检查射嘴与熔胶筒间的接触面，有无间隙或腐蚀现象（14）黑点故障原因处理方法塑料过热部份附着熔胶筒内壁彻底空射，拆除熔胶筒清理，降低塑料温度，减短加热时间，加强塑料干燥处理塑料混有杂物，纸屑等检查塑料，彻底空射射入模内时产生焦斑降低射胶压力及速度，降低塑料温度，加强模具排气孔，酌降关模压务，更改溢口位置熔胶筒内有使塑料过热的*角检查射嘴熔胶筒间的接触面，有无间隙或腐蚀现象。

培训课程 2 工艺参数的优化受训者手册德马格注塑机工艺参数优化的步骤指导页面周期分析 3 注塑工艺参数优化 6 步骤 1: 找出转压点7 步骤 1结果8 步骤 2: 找出保压时间(浇口冷凝时间) 9 步骤 2 结果10 步骤 3: 优化注射速度11 步骤 3 结果12 步骤 4: 采用正确的螺杆转速13 步骤 4 结果14 步骤 5: 优化多级螺杆转速和背压曲线15 步骤 5 结果16 步骤 6: 优化松退17 步骤 6 结果18 步骤 7: 优化保压曲线19 步骤 7 结果20 TABULATED RESULTS 21 步骤 8: 优化锁模力22 步骤 8 结果22 步骤 9: 设定注射压力23 步骤 9 结果23 典型工艺参数公差设定24成型周期分析采用下面表格估计注塑过程中的每一阶段对周期的影响. 然后去机床看正在运行的模具, 写下实际的时间并计算出百分比.哪一阶段在整个周期中占最多的时间?那里可以是最有效的缩短成型周期模具 1估计 % 实际实评价际%合模射台前进和后退注射时间保压时间冷却时间开模顶出整个成型周期100% seconds 100%模具 2估计 % 实际实评价际%合模射台前进和后退注射时间保压时间冷却时间开模顶出整个成型周期100% seconds 100%工艺参数优化目标:•一步步改进工艺过程稳定性.•评估各个参数的更改对工艺过程稳定性的影响•to demonstrate the cumulative improvemnt in the process and product consistency方法:At each stage, after the process has been given sufficient time to stabilise, a run of sixteen consecutive mouldings is to be made. These mouldings will be assessed for consistency by weight (a dimension, a physical property or some other attribute could equally well be used, weight is simply the most widely applicable).稳定性通过计算重量的标准偏差来衡量. 同时打印出机床IBED上的过程统计数据.1. 找出转压点2. 找出浇口冷却时间3. 优化注射速度4. 采用正确的螺杆转速5. 优化多级预塑曲线6. 优化松推7. 优化多级保压曲线8. 优化锁模力9. 设定注射压力限定步骤 1找出转压点在没有保压压力和保压时间的基础上填满产品95% -98%, 然后设定一定的保压和保压时间生产16模.初始设置时的指导1 采用行程切换2 设定切换位置为10-12mm (逐步增加预塑量直到产品打满95% - 98% 的位置)3 设置注射压力为最大值4 设定保压压力和保压时间均为05 设定注射速度 60 mm s-16 设定松推速度为最大值7 设定锁模力为最大值8 选择适当的螺杆转速9 根据材料物性表, 设定料桶温度10 配置过程统计控制11 设定保压压力和保压时间生产完整的产品称12 模产品的重量, 计算标准偏差打印:页面 20 工艺参数优化页面 50 工艺过程统计步骤 1 结果输入实际值平均值范围最小最大没保压时的重量有保压后的重量填充的百分比%标准偏差 (16 模) g 料垫 (平均值和范围)预塑时间 (平均值和范围)螺杆停止位置 (平均值和范围)注射时间 (平均值和范围)注射压力峰值, P inj. max转压压力, PN press.转压位置步骤 2找出浇口冷凝时间设定保压压力为步骤1 上找出的注射压力峰值的50% 左右.设定保压时间为 1 s .生产数模产品使过程稳定后连续取5模产品称出每模重量和平均值增加保压时间至2 s, 生产数模产品使过程稳定后连续取5模产品称出每模重量. 在保压时间3s, 4s 5s . . . 时重复上述过程直到产品重量不再增加作出产品重量和保压时间的关系图.记录Record the TCU setting and the actual mould temperature.打印:页面 30 温度XL Spreadsheet graph为什么记录模具温度很重要还有什么因素会影响浇口冷凝时间?步骤 2 结果输入实际值TCU setting FH temperature MH temperature︒C ︒C ︒C重量 1重量2重量3重量4重量5平均重量时间保压重量1重量2重量3重量4重量5平均重量时间保压所需的保压时间s步骤 3优化注射速度采用多级注射曲线, 使注射行程最后的10-20% 采用逐步降低的注射速度.每次更改注射速度, 必须重新建立转压点. (注意每次保压和保压时间都设定为0.) 连续取16模, 计算出标准偏差.打印:页面 24 MWE 使用和没使用多级保压时的曲线页面 26 多级注射页面50 工艺过程统计为什么转压点要更改注射压力发生了什么?为什么在数社的末端采用逐步降低的注射速度是有用的?步骤 3 结果输入实际值平均值范围最小最大没有保压时的重量采用保压的重量填充百分比%标准偏差 (16 模) g 料垫 (平均值和范围)预塑时间 (平均值和范围)螺杆停止位置(平均值和范围)注射时间 (平均值和范围)注射压力峰值, P inj. max转压压力, PN press.转换位置步骤 4采用正确的螺杆转速Select the correct, optimum screw speed for the material being processed (see T.01 notes, Section 5 ). Use this single speed for the whole plasticising strokeSet a back pressure of 5 to 10 bar (hydraulic).Readjust dosing stroke to achieve 95-98% fillTake sixteeen consecutive mouldings and determine the standard deviation of the weights.Print out:Page 50 Process StatisticsWhy is it important to use the manufacturer’s recommended screw speed?STEP FOUR RESULTS Insert actual values in the relevant boxesMean valueRange min maxWeight without holding pressureWeight with holding pressurePercentage fill % Standard deviation (16 shots) g Melt cushion (mean and range)Dosing time (mean and range)Screw stop position (mean and range)Injection time (mean and range)Peak injection pressure, P inj. maxInjection pressure at changeover, PN press.Changeover strokeSTEP FIVEOptimise screw speed and back-pressure profileUse the Dosing Profile page to slow down the screw rotation speed for the last 10% of the metering stroke.Readjust dosing stroke to achieve 95-98% fillTake sixteeen consecutive mouldings and determine the standard deviation of the weights.Print out:Page 21 Dosing ProfilesPage 50 Process StatisticsWhat has happened to the Dosing Stop position?STEP FIVE RESULTS Insert actual values in the relevant boxesMean valueRange min maxWeight without holding pressureWeight with holding pressurePercentage fill % Standard deviation (16 shots) g Melt cushion (mean and range)Dosing time (mean and range)Screw stop position (mean and range)Injection time (mean and range)Peak injection pressure, P inj. maxInjection pressure at changeover, PN press.Changeover strokeSTEP SIXOptimise decompressionFind the decompression speed which gives best screw stroke and melt cushion consistency. Set a decompression stroke of 5mm.Check that you still achieve 95-98% fill.Take sixteeen consecutive mouldings and determine the standard deviation of the weights.Print out:Page 21 Dosing ProfilesPage 50 Process StatisticsWhat has happened to the screw stop position?What is happening to the check ring?STEP SIX RESULTS Insert actual values in the relevant boxesMean valueRange min maxWeight without holding pressureWeight with holding pressurePercentage fill % Standard deviation (16 shots) g Melt cushion (mean and range)Dosing time (mean and range)Screw stop position (mean and range)Injection time (mean and range)Peak injection pressure, P inj. maxInjection pressure at changeover, PN press.Changeover strokeSTEP SEVENOptimise holding pressure profileUse the Holding Profile page to set a holding pressure profile which ensures a smooth transition from injection to the holding pressure phase and use a high enough pressure to pack the part properly.Add a step which reduces holding pressure gradually to zero.Take sixteeen consecutive mouldings and determine the standard deviation of the weights.Print out:Page 24 MWEPage 27 Holding ProfilePage 50 Process StatisticsWhy do you need a smooth transition from injection to holding pressure?Why bother to reduce the pressure gradually if the gate has already frozen?STEP SEVEN RESULTS Insert actual values in the relevant boxesMean valueRange min maxWeight without holding pressureWeight with holding pressurePercentage fill % Standard deviation (16 shots) g Melt cushion (mean and range)Dosing time (mean and range)Screw stop position (mean and range)Injection time (mean and range)Peak injection pressure, P inj. maxInjection pressure at changeover, PN press.Changeover strokeTABULATED RESULTSInsert actual values in the relevant boxesThe range value, R, is the maximum minus the minumum, taken from the seven steps.1 2 3 4 5 6 7mean R mean R mean R mean R mean R mean R mean R Melt cushionDosing timeScrew end positionInjection timeInjection pressure P hyd maxInection pressure PN hydraulicChangeover strokeStandard deviation (16 shots)Can you see a trend?Which step had the greatest effect on the consistency of the moulding?Optimising the clamp forceReduce the clamp force by steps of 50 kN (100 kN for machines over 100 tonnes) using the settings far optimised in the seven steps above.Allow the process to stabilise each time and then weigh five mouldings.Tabulate your results below and plot a graph of tonnage against part weight.Does the mould require the expected clamp force?What are the advantages of running at reduced tonnage?STEP EIGHT RESULTSInsert actual values in the relevant boxesEnter results in XL spreadsheet. Print out graph.Weight 1Weight 2Weight 3Weight 4Weight 5Mean weightClamp forceRequired clamp force kNSet injection pressureUntil now the injection pressure has been set to the machine’s maximum value. From the Process Statistcs page it can be seen that the machine does not need all that pressure to fill the mould.Gradually decrease the set injection pressure until the injection time starts to increase. Increase the pressure again until the previous injection time is established with a consistency of 0.08 s or better – preferably 0.02 to 0.03 s variation.What is the purpose of limiting the injection pressure?STEP NINE RESULTSActual peak injection pressure barSet injection pressure barAppendix 1TYPICAL PROCESS TOLERANCESShot-weight deviation 0.05% 0.1% 0.2% 0.4%Plasticising time ± 0.04s ± 0.06s 0.08s 0.13s Injection time ± 0.02s ± 0.02s ± 0.04s ± 0.06s Cycle time ± 0.5% ± 0.5% ± 1% ± 1% Screw position, dosing stop ± 0.1mm ± 0.1mm ± 0.2mm ± 0.3mm Melt cushion ± 0.1mm ± 0.1mm ± 0.2mm ± 0.3mm Melt temperature ± 2°C ± 2°C ± 3°C ± 5°C Mould temperature ± 1°C ± 1°C ± 2°C ± 4°C Barrel temperature ± 1°C ± 1°C ± 2°C ± 4°C Feed zone temperature ± 1°C ± 2°C ± 3°C ± 4°C Hot runner temperature ± 1°C ± 2°C ± 3°C ± 4°C Hydraulic oil temperature ± 1°C ± 1°C ± 2°C ± 2°C Room temperature ± 2°C ± 2°C ± 3°C ± 4°C Mould cavity pressure ± 3 bar ± 4 bar ± 6 bar ± 8 bar Pressure integral ± 200 ± 300 ± 600 ± 900 Injection filling pressure ± 1 bar ± 2 bar ± 3 bar ± 4 bar Holding pressure ± 1 bar ± 1 bar ± 1.5 bar ± 2 bar Back pressure ± 0.5 bar ± 0.5 bar ± 1 bar ± 1 bar Filling differences (Balance of fill foreach cavity) on multi-cavity tools± 1% ± 1% ± 2% ± 5% Mould breathe 0.01mm 0.01mm 0.02mm 0.04mm Change over pressure (Pn Value) ± 1 bar ± 2 bar ± 3 bar ± 4 bar Screw surface speed ± 10mms-1± 15mms-1± 20mms-1± 30mms-1 Melt temperature peak value ± 0.3ºC ± 0.4ºC ± 0.5ºC ± 0.6ºC Melt temperature value atchangeover± 0.3ºC ± 0.4ºC ± 0.5ºC ± 0.6ºCThe achievable part quality is much influenced by the condition of the material processed.It is important that moisture content, proportion of regrind and proportion of colour (masterbatch) are constant.Acceptable tolerances of principal injection moulding processingparameters Bichler:Abt 9601- May 88 Updated Feb 01Appendix 2Standard deviationStandard deviation is a measure of the spread or scatter in a process and for a sample is given by the equation below:1)(12--=∑==n x x ni i iσwherevalues of number the mean valuethevalue individual the sdifference the of sum the deviationstandard =====∑n x x i σThe spread of a process may be estimated from the range, R . The maximum value minus the minimum. The smaller the range, the less spread in the process.A more sophisticated way of estimating scatter, which is widely used for statistical process control is standard deviation , σ, which not only provides a measure of theprecision of the process, but also predicts how many parts in a population will be out of tolerance.For what is known as a normal distribution, 68.3% of the population will lie within one standard deviation above and below the mean, ±1σ ; 95.4% lie within ±2σ, 99.7% within ±3σ and 99.994 within ±4σ.。

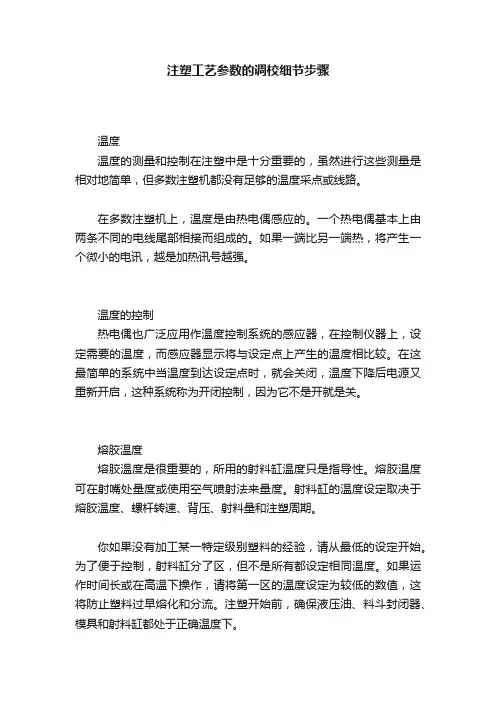

注塑工艺参数的调校细节步骤温度温度的测量和控制在注塑中是十分重要的，虽然进行这些测量是相对地简单，但多数注塑机都没有足够的温度采点或线路。

在多数注塑机上，温度是由热电偶感应的。

一个热电偶基本上由两条不同的电线尾部相接而组成的。

如果一端比另一端热，将产生一个微小的电讯，越是加热讯号越强。

温度的控制热电偶也广泛应用作温度控制系统的感应器，在控制仪器上，设定需要的温度，而感应器显示将与设定点上产生的温度相比较。

在这最简单的系统中当温度到达设定点时，就会关闭，温度下降后电源又重新开启，这种系统称为开闭控制，因为它不是开就是关。

熔胶温度熔胶温度是很重要的，所用的射料缸温度只是指导性。

熔胶温度可在射嘴处量度或使用空气喷射法来量度。

射料缸的温度设定取决于熔胶温度、螺杆转速、背压、射料量和注塑周期。

你如果没有加工某一特定级别塑料的经验，请从最低的设定开始。

为了便于控制，射料缸分了区，但不是所有都设定相同温度。

如果运作时间长或在高温下操作，请将第一区的温度设定为较低的数值，这将防止塑料过早熔化和分流。

注塑开始前，确保液压油、料斗封闭器、模具和射料缸都处于正确温度下。

注塑压力这是引起塑料流动的压力，可以用在射嘴或液压线上的传感器来测量。

它没有固定的数值，而模具填充越困难，注塑压力也增大，注塑线压力和注塑压力是有直接关系。

第一阶段压力和第二阶段压力在注塑周期的填充阶段中，可能需要采用高射压，以维持注塑速度于要求水平。

模具经填充后便不再需要高压力。

不过在注塑一些半结晶性热塑性塑料(如PA及POM)时，由于压力骤变，会使结构恶化，所以有时无须使用次阶段压力。

锁模压力为了对抗注射压力，必须使用锁模压力，不要自动地选择可供使用的最大数值，而要考虑投影面积，计算一个合适的数值。

注塑件的投影面积，是从锁模力的应用方向看到的最大面积。

对大多数注塑情况来说，它约为每平方英寸2吨，或每平方米31兆牛顿，注塑汇专注注塑厂技术培训及改善辅导。

注塑机调机流程和注意事项
嘿！朋友们，今天咱们来聊聊注塑机调机流程和注意事项呀！
首先，咱们来说说注塑机调机流程。

第一步呢，就是要检查设备的状况哇！看看各个部件是不是都完好无损呀？有没有松动的地方呢？这可太重要啦！
第二步，要准备好原材料呀！确保原材料的质量和规格都符合要求呢，哎呀呀，这可不能马虎！
第三步，设置好工艺参数，比如温度、压力、速度等等。

这可得根据产品的要求来仔细调整呢，要是弄错了，那可就糟糕啦！
接下来，咱们讲讲注意事项。

注意事项一，操作之前一定要熟悉设备的操作手册呀！这能避免很多错误操作呢！
注意事项二，调机过程中要密切关注设备的运行状态哇，一旦发现异常，赶紧停机检查呀！
注意事项三，温度的控制很关键呢，过高或者过低都会影响产品质量呀！
注意事项四，注射压力和速度的调整要逐步进行，不能一下子调得太猛啦！
注意事项五，模具的安装一定要牢固，不然会出大问题的呀！
注意事项六，定期对设备进行维护和保养，这能延长设备的使用寿命呢！
注意事项七，操作人员要穿戴好防护装备，保障自身安全哟！
注意事项八，不同的原材料可能需要不同的调机参数，要注意区分呀！
注意事项九，新员工要在老员工的指导下进行操作，可不能独自瞎搞哇！
注意事项十，遇到问题要冷静分析，不要慌张，总能找到解决办法的呢！
哎呀呀，注塑机调机可真是个细致活，大家一定要认真对待哟！。

注塑机调机调试工艺一般分三个步调：1.参数设定前需确认及准备设定参数⑴确认材料湿润.模温及加热筒温度是否被准确设定并达到可加工状况.⑵检查开闭模及顶出的动作和距离设定.⑶射出压力（P1）设定在最大值的60％.⑷保持压力（PH）设定在最大值的30％.⑸射出速度（V1）设定在最大值的40％.⑹螺杆转速（VS）设定在约60RPM.⑺背压（PB）设定在约10kg/cm2.⑻松退约设定在3mm.⑼保压切换的地位设定在螺杆直径的30％.例如φ100mm的螺杆,则设定30mm.⑽计量行程比盘算值稍短设定.⑾射出总时光稍短,冷却时光稍长设定.2.手动运转参数修改⑴闭锁模具（确认高压的上升）,射出座进步.⑵以手动射出直到螺杆完全停滞,并留意停滞地位.⑶螺杆旋退进料.⑷待冷却后开模掏出成型品.⑸反复⑴~⑷的步调,螺杆最终停滞在螺杆直径的10％~20％的地位,并且成型品无短射.毛边及白化,或开裂等现象.3.半主动运转参数的修改⑴计量行程的修改[计量终点] 将射出压力进步到99％,并把保压暂调为0,将计量终点S0向前调到产生短射,再向后调至产生毛边,以个中央点为选择地位.⑵出速度的修改把PH答复到原水准,将射出速度高低调剂,找出产生短射及毛边的个体速度,以个中央点为合适速度[本阶段亦可进入以多段速度对应外不雅问题的参数设定].⑶保持压力的修改高低调剂保持压力,找出产生概况凹陷及毛边的个体压力,以个中央点为选择保压.⑷保压时光[或射出时光]的修改慢慢延伸保持时光,直至成型品重量显著稳固为明适选择.⑸冷却时光的修改慢慢伐降冷却时光,并确认下列情形可以知足：1.成型品被顶出.夹出.修整.包装不会白化.凸裂或变形.2.模温能均衡稳固.肉厚4mm以上成品冷却时光的简略单纯算法：①理论冷却时光=S（1+2S）…….模温60度以下.②理论冷却时光=1.3S(1+2S)…….模具60度以上[S暗示成型品的最大肉厚].⑹塑化参数的修改①确认背压是否须要调剂;②调剂螺杆转速,使计量时光稍短于冷却时光;③确认计量时光是否稳固,可测验测验调剂加热圈温度的梯度.④确认喷嘴是否有滴料.主流道是否产生猪尾巴或粘模,成品有无气痕等现象,恰当调剂喷嘴部温度或松退距离.⑺段保压与多段射速的活用①一般而言,在不影响外不雅的情形下,打针应以高速为原则,但在经由过程浇口间及保压切换前应以较低速进行;②保压应采取慢慢降低,以防止成型品内应力残留太高,使成型品轻易变形.塑成型缺陷的成因及解决办法不准确的操纵前提,破坏的机械及模具会产生许多成型缺陷,下面供给了一些解决的办法供参考.为了削减停机的时光,及能尽快找出操纵问题的原因,操纵人员应把所有最好的注塑机型前提记载在“注塑成型前提记载表”上,以供日后解决问题时参考之用.（1）成品不完全故障原因处理办法塑料温度太低进步熔胶筒温度射胶压力太低进步射胶压力射胶量不敷增多射胶量浇口衬套与射嘴合营不正,塑料溢漏从新调剂其合营射前时光太短增长射胶时光射胶速度太慢加速射胶速度低压调剂不当从新调节模具温度太低进步模具温度模具温度不匀重调模具水管模具排气不良恰当地位加适度排气孔射嘴温度不低进步射嘴温度进胶不服均重开模具溢口地位浇道或溢口太小加大浇道或溢口塑料内润滑剂不敷增长润滑剂背压缺少稍增背压过胶圈.熔胶螺杆磨损裁撤检查补缀射胶量缺少改换较大规格注塑机成品太薄应用氮气射胶（2）成品紧缩故障原因处理办法模内进胶缺少熔胶量缺少加熔胶量射胶压力太低高射压背压压力不敷高背压力射胶时光太短长射胶时光射胶速度太慢快射速溢口不服衡模具溢口太小或地位射嘴孔太细,塑料在浇道衬套内凝固,减低背压后果.整模具或改换射嘴料温过高下料温模温不当整恰当温度冷却时光不敷延冷却时光蓄压段过多射胶终止应在最前端产品本身或其肋骨及柱位过厚检查成品设计射胶量过大改换较细的注塑机过胶圈.熔胶螺杆磨损裁撤检修浇口太小.塑料凝固掉支背压感化加大浇口尺寸（3）成品粘模故障原因处理办法填料过饱降低射脱压力,时光,速度及射胶量射胶压力太高降低射胶压力射胶量过多减小射胶量射胶时光太长减小射胶间时料温太高降低料温进料不均使部分过饱变动溢口大小或地位模具温渡过高或过低调剂模温及两侧相对温度模内有脱模倒角修模具除去倒角模具概况不但滑打磨模具脱模造成真空开模或顶出减慢,或模具加进气装备注塑周期太短增强冷却脱模剂缺少略为增长脱模剂用量（4）浇道（水口）粘模故障原因处理办法射胶压力太高降低射胶压力塑料温渡过高降低塑料温度浇道过大修改模具浇道冷却不敷延伸冷却时光或降低冷却温度浇道脱模角不敷修改模具增长角度浇道衬套与射嘴合营不正从新调剂其合营浇道内概况不但或有脱模倒角检修模具浇道外孔有破坏检修模具无浇道抓销加设抓销填料过饱降低射胶量,时光及速度脱模剂缺少略为增长脱模剂用量（5）毛头.飞边故障原因处理办法塑料温度太高降低塑料温度,降低模具温度射胶速度太高降低射胶速度射胶压力太高降低射胶压力填料太饱降低射胶时光,速度及剂量合模线或吻合面不良检修模具锁模压力不敷增长锁模压力或改换模压力较大的注塑机（6）开模时或顶出时成品决裂故障原因处理办法填料过饱降低射胶压力,时光,速度及射胶量模温太低升高模温部分脱模角不敷检修模具有脱模倒角检修模具成品脱模时不克不及均衡离开检修模具顶针不敷或地位不当检修模具脱模时局部产生真空现象开模可顶出慢速,加进气装备脱模剂缺少略为增长脱模剂用量模具设计不良,成品内有过过剩应力改进成品设计侧滑块动作之时光或地位不当检修模具（7）联合线故障原因处理办法塑料熔融不佳进步塑料温度.进步背压.加速螺杆转速模具温渡过低进步模具温度射嘴温渡过低进步射嘴温度射胶速度太慢增快射胶速度射胶压力太低进步射胶压力塑料不洁或渗有其它料检查塑料脱模油太若干用胶模油或尽量不必浇道及溢口过大或过小调剂模具熔胶接合的地方离浇道口太远调剂模具模内空气消除不及增开排气孔或检查原有排气孔是否堵塞熔胶量缺少应用较大的注塑机太多脱模剂不必或削减脱模剂（8）流纹故障原因处理办法塑料熔融不佳进步塑料温度.进步背压.加速螺杆转速模具温度太低进步模具温度模具冷却不当重调模具水管射胶速度太快或太慢调剂恰当射胶速度射胶压力太高或太低调剂恰当射胶压力塑料不洁或渗有其它料检查塑料溢口过小产生射纹加大溢口成品断面厚薄相差太多变动成品设计或溢口地位（9）成品概况不但泽故障原因处理办法模具温度太低进步模具温度塑料剂量不敷增长射胶压力,速度,时光及剂量模腔内有过多脱模油擦试清洁塑料湿润处理不当改进湿润处理模内概况有水擦试并检查是否有漏水模内概况不但滑打磨模具（10）银纹.气泡故障原因处理办法塑料含有水份塑料完全烘干.进步背压塑料温渡过高或塑料在机筒内逗留过久降低塑料温度,改换较小射胶量的注塑机,降低射嘴及前段温度塑估中其它添加物如润滑剂,染料等分化减小其应用量或改换耐温较高的代替品塑估中其它添加物混杂不匀完全混杂平均射胶速度不快减慢射胶速度射胶压力太高降低射胶压力熔胶速度太低进步熔胶速度模具温度太低进步模具速度塑料粒粗细不匀应用粒状平均原料熔胶筒内夹有空气降低熔胶筒后段温度.进步背压.减小紧缩段长度塑料在模内流程不当调剂溢口大小及地位.模具温度保持平均.成品厚度平均（11）成品变形故障原因处理办法成品顶上时尚未冷却降低模具温度,延伸冷却时光,降低塑料温度塑料温度太低进步塑料温度,进步模具温度成品外形及厚薄不合错误称模具温度分区掌握,脱模后以定形架固定,变动成形设计填料过多减小射胶压力,速度,时光及剂量几个溢口进料不服均更改溢口顶针体系不服衡改良顶出体系模具温度不平均调剂模具温度近溢口部分的塑料太松或太紧增长或削减射胶时光保压不良增长保压时光（12）成品内有气孔故障原因处理办法填料量缺少以防止成品过度紧缩成品断面,肋或柱过厚变动成品设计或溢口地位射胶压力太低进步射胶压力射胶量实时光缺少增长射胶量及射胶时光浇道溢口太小加大浇道及溢口射胶速度太快调慢射胶速度塑料含水份塑料完全湿润塑料温渡过高乃至分化降低塑料温度模具温度不平均调剂模具温度冷却时光太长削减模内冷却时光,应用水浴冷却水浴冷却过急减小水浴时光或进步水浴温度背压不敷进步背压熔胶筒温度不当降低射嘴及前段温度,进步后段温度塑料的紧缩率太大采取其它紧缩率较小的塑料（13）黑纹故障原因处理办法塑料过热塑料温度太高降低塑料温度熔胶速度太快降低射胶速度螺杆与熔胶筒偏幸而产生异常摩擦热检修机械射嘴孔过小或温渡过高从新调剂孔径或温度射胶量过大改换较小型的注塑机熔胶筒内有使塑料过热的*角检查射嘴与熔胶筒间的接触面,有无间隙或腐化现象（14）黑点故障原因处理办法塑料过热部分附着熔胶筒内壁完全空射,裁撤熔胶筒清算,降低塑料温度,减短加热时光,增强塑料湿润处理塑料混有杂物,纸屑等检查塑料,完全空射射入模内时产生焦斑降低射胶压力及速度,降低塑料温度,增强模具排气孔,酌降关模压务,更改溢口地位熔胶筒内有使塑料过热的*角检查射嘴熔胶筒间的接触面,有无间隙或腐化现象.（15）不稳固的周期以上列举的各类成型缺陷,其成因及对策大多半都与周期的稳固与否有关.塑料在熔胶筒内恰当的塑化,或模具的温度掌握,都是传热均衡的成果.也就是说在全部注塑周期中,熔胶筒内的塑料接收来自螺杆扭转的摩擦热,电热圈的热.热能跟着塑料注入模内,模具的热能来自塑料和模具的恒器,损掉在成品的脱模,散掉于空气中或经冷却水带走.是以熔胶筒或模具的温度若要保持不变,必须保持其进出的传热均衡.保持传热的均衡则必须保持必定稳固的注塑周期.假若注塑周期时光愈来愈短则熔胶筒中的热能入不敷出,乃至缺少以融化塑料,而模具的热能则又入多于出,乃至模温不竭上升.反之则有相反的成果是以在任何一个注塑成形操纵中,特殊是手动操纵,必须掌握稳固周期时光,尽量防止快慢不一.如其它前提保持不变,则：周期的加速将造成：短射,成品紧缩与变形,粘模.周期的延慢将造成：溢料,毛头,料模,成品变形,塑料过热,甚至烧焦,残留在模具中的焦料又可能造成模具破坏.熔胶筒中过热之塑料又可能腐化熔筒及成品消失黑斑及黑纹.。

注塑成型机的各项参数设定步骤1、参数设定前需确认及预备设定参数⑴确认材料干燥、模温及加热筒温度是否被正确设定并达到可加工状态。

⑵检查开闭模及顶出的动作和距离设定。

⑶射出压力（P1）设定在最大值的60％。

⑷保持压力（PH）设定在最大值的30％。

⑸射出速度（V1）设定在最大值的40％。

⑹螺杆转速（VS）设定在约60RPM。

⑺背压（PB）设定在约10kg/cm2。

⑻松退约设定在3mm。

⑼保压切换的位置设定在螺杆直径的30％。

例如φ100mm的螺杆，则设定30mm。

⑽计量行程比计算值稍短设定。

⑾射出总时间稍短，冷却时间稍长设定。

2、手动运转参数修正⑴闭锁模具（确认高压的上升），射出座前进。

⑵以手动射出直到螺杆完全停止，并注意停止位置。

⑶螺杆旋退进料。

⑷待冷却后开模取出成型品。

⑸重复⑴~⑷的步骤，螺杆最终停止在螺杆直径的10％~20％的位置，而且成型品无短射、毛边及白化，或开裂等现象。

3、半自动运转参数的修正⑴计量行程的修正[计量终点] 将射出压力提高到99％，并把保压暂调为0，将计量终点S0向前调到发生短射，再向后调至发生毛边，以其中间点为选择位置。

⑵出速度的修正把PH回复到原水准，将射出速度上下调整，找出发生短射及毛边的个别速度，以其中间点为适宜速度[本阶段亦可进入以多段速度对应外观问题的参数设定]。

⑶保持压力的修正上下调整保持压力，找出发生表面凹陷及毛边的个别压力，以其中间点为选择保压。

⑷保压时间[或射出时间]的修正逐步延长保持时间，直至成型品重量明显稳定为明适选择。

⑸冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形。

2、模温能平衡稳定。

肉厚4mm以上制品冷却时间的简易算法：①理论冷却时间=S（1+2S）…….模温60度以下。

②理论冷却时间=1.3S(1+2S)…….模具60度以上[S表示成型品的最大肉厚]。

⑹塑化参数的修正①确认背压是否需要调整；②调整螺杆转速，使计量时间稍短于冷却时间；③确认计量时间是否稳定，可尝试调整加热圈温度的梯度。

德马格注塑机操作培训注塑机是一种广泛运用于塑料加工行业的设备，它能够将塑料原料通过高温高压的方式注入到模具中，从而制造出各种不同形状的塑料制品。

而德马格注塑机作为一种较为常见且性能可靠的品牌，其操作培训对于使用者来说是非常重要的。

下面将会对德马格注塑机的操作培训进行详细介绍。

一、注塑机操作前的准备工作：1.检查设备：在操作注塑机之前，需要先检查设备的各个部位是否正常，是否存在损坏或者故障，如发现问题需要及时修复或更换。

2.准备原料：准备好需要注塑的塑料原料，并检查其质量和湿度是否符合要求，如需干燥处理的原料需提前进行处理。

3.准备模具：根据产品的需求，选择合适的模具，并进行安装和调整。

4.调整机器参数：根据所需的注塑工艺和材料特性，调整注塑机的操作参数，如注射速度、压力等。

二、注塑机的操作步骤：1.开机：将注塑机接通电源，并按照设备说明书上的要求进行操作，打开电源开关。

2.设置温度：根据所需的注塑工艺和材料特性，设置合适的注塑机温度，包括熔料温度、模具温度等。

3.加料：将准备好的塑料原料添加到注塑机的料斗中，确保料斗内的材料充足。

4.启动预塑和熔胶：将注塑机的加热器和机筒预热至设定的温度，待熔料熔化并达到预定的熔流性后，开始预塑和熔胶。

5.注射：将模具安装到注塑机的模具板上，并将熔融的塑料通过注射系统注入到模具中，确保注塑产物的充填速度和压力均匀稳定。

6.压力保持：注射完成后，保持一定的注塑压力，并保持一段时间，以确保塑料在模具中固化和冷却。

7.脱模：待注塑制品充分固化和冷却后，将模具开启并将制品取出。

如需加工多个模腔，则需进行循环操作。

8.关机：待完成注塑任务后，将注塑机的各项参数恢复至初始状态，并关闭电源开关。

三、注塑机操作中的注意事项：1.安全操作：在操作过程中，需严格遵守注塑机的操作规程和安全条例，确保自身的安全和设备的正常运行。

2.观察参数：在注塑机运行过程中，需不断观察注塑机的各项参数和指示器，并及时调整和处理异常情况。

德马格注塑机使用手册目录1. 引言2. 注塑机概述3. 注塑机的工作原理4. 注塑机的操作步骤4.1 准备工作4.2 注塑机的开机操作4.3 模具安装4.4 材料投入4.5 开始注塑4.6 关机操作5. 注塑机的维护与保养6. 常见问题与解决办法7. 注意事项8. 结语第一章引言感谢您购买德马格注塑机，本手册将为您提供详细的使用指南，帮助您正确操作和维护注塑机，确保其稳定地运行和延长使用寿命。

第二章注塑机概述德马格注塑机采用先进的注塑技术，适用于各种注塑工艺，具有注塑速度快、注塑质量好、操作简便等特点。

注塑机由控制系统、液压系统、注射系统、冷却系统等组成。

第三章注塑机的工作原理德马格注塑机采用液压驱动系统，通过液压油泵将液压油送到液压缸，从而实现模具开合、注射等动作。

注射系统负责将熔化的塑料通过喷嘴注入模具中，通过冷却系统将注塑成型的产品冷却定型。

第四章注塑机的操作步骤4.1 准备工作在正式操作注塑机之前，必须对机器进行检查，确保各个部分都处于正常状态。

检查液压油的压力、润滑油的加油情况，清理模具、喷嘴和机器周围的杂物等。

4.2 注塑机的开机操作将电源线插入电源插口，打开电源开关，观察液晶屏上的显示状态。

根据提示，进行相应的设置，如温度设定、压力设定等。

4.3 模具安装将待生产的模具安装到注塑机上，并且确保模具的安装位置正确牢固，各个部分没有松动或者异常。

4.4 材料投入将塑料颗粒等原料投入注塑机的料斗中，注塑机会自动将原料进行熔化和储存，以便后续的注射过程。

4.5 开始注塑根据产品的工艺要求，在注塑机的控制面板上设置注塑参数，如温度、压力等。

确认无误后，按下注塑启动按钮，注塑过程开始。

4.6 关机操作当生产完成或需要停机维护时，首先要停止注塑过程，将所有参数恢复到初始状态，然后关闭注塑机的电源开关。

第五章注塑机的维护与保养定期保养注塑机是确保其正常运行和延长使用寿命的关键。

保养包括润滑油的更换、清洁注塑机表面、清理模具等。
