一台半断路器接线

个人收集整理仅供参考学习
3/2接线
3/2接线方式中2条母线之间3个开关串联，形成一串。

在一串中从相邻的2个开关之间引出元件，即3个开关供两个元件，中间开关作为共用，相当于每个元件用1.5个开关，因此也称为一个半开关接线。

在3/2接线的一串中，接于母线的2台开关(如5011、5013)称之为边开关，中间的开关(如5012)称之为中间开关或联络开关。

图中所示的3/2开关接线是“完整串”。

但由于500 kV变电所初期规模小，扩建次数多，最终规模大，所以经常存在“半串”的过渡过程，即1串中只有2个母线开关同时供1条线路，且设备命名编号也鉴于远景考虑做相应的改变。

此时虽然它已不是严格意义上的一个半开关供1条线路，但仍具有3/2开关接线可靠性、灵活性的优点，还是称之为3/2开关接线的一种形式。

“不完整串”就是上面说的“半串”。

由线路和线路构成一串，称为“线线串”。

由线路和变压器构成一串，称为“线变串”。

又称一台半断路器接线，又称二分之三接线。

一台半断路器接线的主要优点：（1）可靠性高。

（2）运行灵活性好。

（3）操作检修方便。

在一台半断路器接线中，一般应采用交叉配置的原则，即同名回路应接在不同串内，电源回路宜与出线回路配合成串。

此外，同名回路还宜接在不同侧的母线上。

这种接线的主要缺点是投资大、继电保护装置复杂。

一台半断路器接线1.2.3.1 近几年来，我国已相继建成了许多区域性的大型电网，如果在大型电力网络中的大容量发电厂和枢纽变电站发生了停电事故，则将给整个电力系统的安全稳定运行带来严重威胁。

因此，为了提高这些重要厂、站的运行可靠性，在330KV及以上的电压等级系统中，3/2断路器接线已经得到广泛采用。

那么，什么是3/2接线或者叫一个半接线方式呢？它有什么特点呢？1.2.3.2每一回路经一台断路器1QF或3QF接至一组母线，两回路之间设一联络断路器2QF，形成一个“串”，两个回路共用三台断路器，故又称二分之三接线。

和常规双母线带旁路接线方式比较，3/2主接线方式主要有以下优点。

（1）运行调度灵活，操作更加方便。

当任一开关需要检修时，只需把相应开关及刀闸拉开即可，不影响送电和保护运行。

因此，操作更加简便，减少了人为误操作的可能性。

而常规接线开关需要检修时必须带路，尤其是母联开关需要检修时，必须倒成单母线运行，一次操作量大，且十分繁琐，每次停电需要很长时间。

（2）供电更加可靠、安全。

①当任何一台断路器在切除故障过程中拒动时，最多只扩大到多切除一条引出线或一台主变。

如下图所示：当线路3上发生故障时，6DL跳开，而5DL开关拒动时，由5DL的断路器失灵保护动作切除4DL，这时最多切除线路2，而其它线路、主变和发电机照样正常运行，因此供电可靠性较高。

而在双母线带旁路主接线中，若一条出线故障，其开关若发生拒动，失灵保护将跳开该开关所在母线上连接的所有开关。

②当两台断路器同时运行时，如果引出线故障，两侧开关同时跳开后，若先重合的断路器拒绝重合或重合失败，可以由后重合的断路器来补救。

常规接线在重合闸拒动或重合失败时将影响正常供电。

因此，和双母线带旁路主接线相比较，3/2接线的供电可靠性将大大提高。

③在3/2接线中，母线保护不再象常规接线中那么重要，即使母差保护误动也不会影响正常运行。

④在3/2接线中，每路出线保护所用电压不公用，只取自本路CVT，因此，CVT有故障时，只会影响本路保护运行，不会影响到其它出线的正常运行。

3/2断路器接线方式下同期电压点近区优先实现的两种思想1.何谓近区优先原则？3/2接线方式一完整串内包含三个开关，连接着四个可能互相独立的电源系统，即两条母线和两条线路，所有任一开关在断开后其两侧的电压都有可能是非同期的，所以在理论上均应采取同期方式去合闸。

近区优先则原则即是根据回路里开关刀闸的位置切换好要合的开关的两边的电压以比较同期用，比如下图中合1DL不一定就是U1与U2比较，可能是U1与U3或者U1与U4比较，这样就需要根据刀闸位置切换相应的电压来比较同期开关类别同期电压1DL 2DL 3DL 1G 2G 3G 4G 5G 6G 11G 12G边开关U1--U2 分合合合U1--U3 分合合合合合分合U1--U4 分合合合合合合合合分分中开关U1--U3 合分合合合合分合U1--U4 合分合合合合合合合分分U2--U3 分合合合合U2--U4 分合合合合合分应该遵循一个条件不应该包含在另外一个条件里的原则，空的地方不去理会2.该方式在CSI200EA测控装置中的实现首先明白CSI200EA里的几个概念，以下参考说明书几个压板a）同期功能压板；b）检同期压板；c）检无压方式压板；d）准同期压板；e）固定电压方式。

U1 和U4 为同期电压； 8f）采用近区优先原则。

U1 和U2 为同期电压；9g）采用近区优先原则。

U1 和U3 为同期电压；10h）采用近区优先原则。

U1 和U4 为同期电压；11i）采用近区优先原则。

U2 和U3 为同期电压；12j）采用近区优先原则。

U2 和U4 为同期电压；13k）采用近区优先原则。

U3 和U4 为同期电压。

14a）压板是同期功能压板，只有投入它，装置才具有同期功能。

b）、c）、d）压板为同期方式压板，根据运行方式投入其中一个。

e)到k)压板为同期节点方式压板，当抽取电压只有一路，投入固定方式压板；否则，根据近区优先的原则投入相应压板。

固定电压方式压板在开关经同期合闸后，压板状态不退出。

一台半断路器接线中两同名回路配置的原则以一台半断路器接线中两同名回路配置的原则为标题在电气工程中，一台半断路器常常用于配置两同名回路。

半断路器是一种特殊的电器设备，可以控制电路的通断和保护电路免受过载和短路的损害。

在配置两个同名回路时，需要遵循一些原则，以确保电路的安全和可靠运行。

配置两个同名回路时，需要确保电路的负载均衡。

负载均衡是指将电流在两个回路中平均分配，避免某个回路过载而另一个回路负载不足。

为了实现负载均衡，可以在两个回路中安装负载均衡器，通过调节电流分配器的参数，使得两个回路中的电流相对均衡。

配置两个同名回路时，需要考虑电路的容量。

容量是指电路所能承受的最大电流。

在配置两个同名回路时，需要确保回路容量足够满足负载的需求。

如果回路容量不足，容易导致电路过载，甚至发生火灾等安全事故。

因此，在配置两个同名回路时，需要对负载进行合理的估计和计算，以确定回路容量。

配置两个同名回路时，还需要考虑回路的保护。

保护是指在电路发生故障或异常情况时，及时切断电路，以避免电路受到损坏或人身安全受到威胁。

在配置两个同名回路时，可以在回路中安装过载保护器和短路保护器，当电路出现过载或短路时，保护器会自动切断电路，起到保护作用。

配置两个同名回路时，还需要考虑回路的接线方式。

常见的接线方式有星型接线和三角形接线。

在星型接线中，两个同名回路的起点分别接到一起，终点分别接到另一起点，形成一种星型结构。

在三角形接线中，两个同名回路的起点和终点分别相连，形成一种闭合的三角形结构。

选择合适的接线方式，可以根据电路的特点和需求进行决定。

在配置两个同名回路时，还需要考虑电路的可靠性和维护性。

可靠性是指电路在长时间运行过程中保持稳定和可靠的能力。

维护性是指电路在发生故障或需要维修时，方便进行检修和维护的能力。

为了提高电路的可靠性和维护性，可以选择高品质的电器设备和合适的接线方式，定期进行维护和检修。

总结起来，配置两个同名回路时，需要考虑负载均衡、容量、保护、接线方式、可靠性和维护性等因素。

3/2接线的重合闸配置及动作分析宁夏电力公司中卫供电局马天东摘要：着重分析了在3/2接线方式中重合闸的配置以及线—线串中线路保护与重合闸动作的配合问题。

关键词：3/2接线重合闸线路保护永久性故障一、引言西北电网330千伏广泛采用一个半断路器接线，它与单母线或双母线接线不同，它不是一个断路器接一条线路，它是平均一个半断路器接一条线路，如一串三个断路器接一线路及一变压器或一串三个断路器接两条线路，本文主要介绍一串三个断路器接两条线路重合闸的配置以及动作情况。

二、3/2接线中线—线串重合闸的配置目前，在3/2接线方式中，线路的重合闸装置是按断路器配置，并装设于断路器保护屏内。

按断路器配置重合闸时，一台断路器安装一个重合闸，而中间断路器的重合闸是共用的，无论线—线串中那一条线路故障，它均动作，当一条出线故障时，中间断路器的重合闸动作还要与故障线路母线侧断路器的重合闸相互配合。

在3/2接线中，对于线—线串而言，线路两组断路器的先后重合顺序应具有灵活性，可优先选择重合一组断路器，一般优先选择重合母线侧断路器。

当母线侧断路器重合成功，中间断路器才重合，当母线侧断路器重合于永久性故障时，应将两组断路器同时三相跳闸，并闭锁中间断路器的重合闸；当母线侧断路器重合闸由于某种原因拒合时，中间断路器的重合闸应直接重合。

三、线路保护与重合闸的配合根据我国电力系统重合闸主要以单相重合方式为主，以宁安330千伏变电站3/2接线为例进行说明，接线如图1所示：当3851安靖一线路发生A相故障，保护对开关3371，3370单相跳闸(简称单跳)，并分别启动两开关的重合闸。

一般先重合母线侧开关3371，如果是瞬时性故障，则3371重合成功，然后3370再进行重合；如果是永久性故障，则3851安靖一线路保护加速对3371与3370的三相跳闸，3370也不再进行重合；如在向3371发出重合闸脉冲之前，3851安靖一线又发展为B相故障，则线路保护判为AB相间故障，对3371与3370三跳，并且不进行重合；如在向3371发出重合闸脉冲后，并在其重合闸复归之前3851安靖一线发展为B相故障，则线路保护判为合于永久性故障，3371与3370三跳，不再进行重合；如在3371重合闸复归之后，3851安靖一线发展为B相故障，则线路保护判为第2次单相故障，进行下一次动作循环。

第四章电气主接线4—1 对电气主接线的基本要求是什么?答：对电气主接线的基本要求是：可靠性、灵活性和经济性.其中保证供电可靠是电气主接线最基本的要求。

灵活性包括：操作、调度、扩建的方便性。

经济性包括：节省一次投资，占地面积小，电能损耗少。

4-2 隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流,故用来作为接通和切断电路的控制电器.而隔离开关没有灭弧装置,其开合电流极小，只能用来做设备停用后退出工作时断开电路。

4—3 防止隔离开关误操作通常采用哪些措施？答：为了防止隔离开关误操作,除严格按照规章实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。

4-4 主母线和旁路母线各起什么作用?设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时,如何操作？答：主母线主要用来汇集电能和分配电能。

旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。

设置旁路短路器极大的提高了可靠性。

而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线,可以减少设备,节省投资。

当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好,如果旁路母线有故障，旁路断路器在合上后会自动断开,就不能使用旁路母线。

如果旁路母线完好，旁路断路器在合上就不会断开,先合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修。

4-5 发电机—变压器单元接线中,在发电机和双绕作变压器之间通常不装设断路器，有何利弊？答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成的困难。

但是，变压器或者厂用变压器发生故障时,除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳,则会出现严重的后果，而当发电机定子绕组本身发生故障时,若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏.并且发电机一旦故障跳闸，机组将面临厂用电中断的威胁。

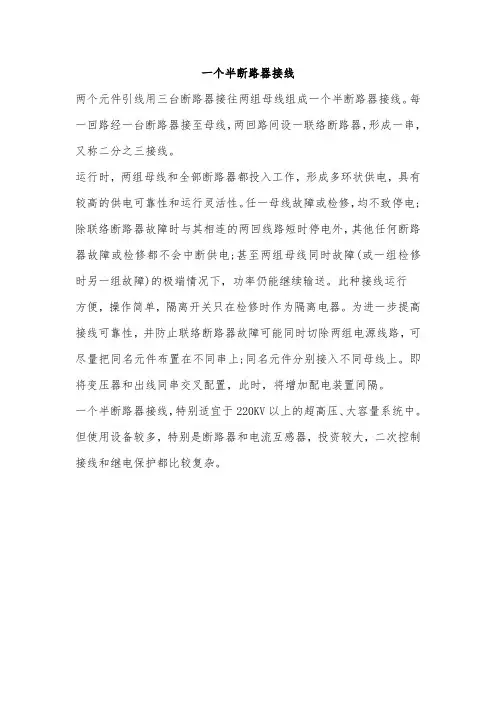

一个半断路器接线
两个元件引线用三台断路器接往两组母线组成一个半断路器接线。

每一回路经一台断路器接至母线，两回路间设一联络断路器，形成一串，又称二分之三接线。

运行时，两组母线和全部断路器都投入工作，形成多环状供电，具有较高的供电可靠性和运行灵活性。

任一母线故障或检修，均不致停电;除联络断路器故障时与其相连的两回线路短时停电外，其他任何断路器故障或检修都不会中断供电;甚至两组母线同时故障(或一组检修时另一组故障)的极端情况下，功率仍能继续输送。

此种接线运行
方便，操作简单，隔离开关只在检修时作为隔离电器。

为进一步提高接线可靠性，并防止联络断路器故障可能同时切除两组电源线路，可尽量把同名元件布置在不同串上;同名元件分别接入不同母线上。

即将变压器和出线同串交叉配置，此时，将增加配电装置间隔。

一个半断路器接线，特别适宜于220KV以上的超高压、大容量系统中。

但使用设备较多，特别是断路器和电流互感器，投资较大，二次控制接线和继电保护都比较复杂。
