开关电源设计的一般注意事项 1、布局： 【1】脉冲电压连线尽可能短； 【2】其中输入开关管到变压器连线，输出变压器到整流管连接线.脉冲电流环路尽可能小；【3】如输入滤波电容正到变压器到开关管返回电容负.输出部分变压器出端到整流管到输出电感到输出电容返回变压器； 【4】电路中X电容要尽量接近开关电源输入端； 【6】输入线应避免与其他电路平行，应避开。Y电容应放置在机壳接地端子或FG连接端；【7】共摸电感应与变压器保持一定距离，以避免磁偶合，如不好处理可在共摸电感与变压器间加一屏蔽，以上几项对开关电源的EMC性能影响较大； 【8】输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标； 【9】两只小容量电容并联效果应优于用一只大容量电容. 发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口；【10】控制部分要注意：高阻抗弱信号电路连线要尽量短如取样反馈环路，在处理时要尽量避免其受干扰、电流取样信号电路，特别是电流控制型电路，处理不好易出现一些想不到的意外，其中有一些技巧，现以3843电路举例见图(1)图一效果要好于图二，图二在满载时用示波器观测电流波形上明显叠加尖刺，由于干扰限流点比设计值偏低，图一则没有这种现象、还有开关管驱动信号电路； 【11】开关管驱动电阻要靠近开关管，可提高开关管工作可靠性，这和功率MOSFET高直流阻抗电压驱动特性有关； 【12】关于反激电源的占空比，原则上反激电源的最大占空比应该小于0.5，否则环路不容易补偿。 3、线间距：随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题，完全能够满足大多数应用场合。考虑到开关电源所采用的元器件及生产工艺，一般双面板最小线间距设为0.3mm，单面板最小线间距设为0.5mm，焊盘与焊盘、焊盘与过孔或过孔与过孔，最小间距设为0.5mm，可避免在焊接操作过程中出现“桥接”现象，这样大多数制板厂都能够很轻松满足生产要求，并可以把成品率控制得非常高，亦可实现合理的布线密度及有一个较经济的成本。

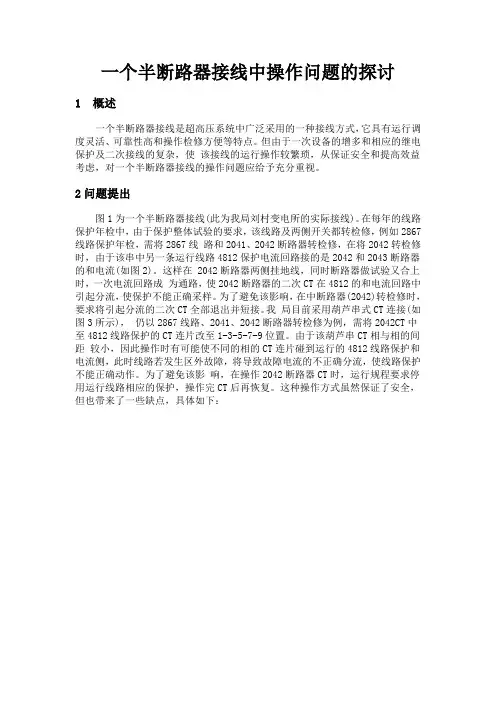

一台半断路器接线 欧阳家百（2021.03.07） 1.2.3.1 近几年来，我国已相继建成了许多区域性的大型电网，如果在大型电力网络中的大容量发电厂和枢纽变电站发生了停电事故，则将给整个电力系统的安全稳定运行带来严重威胁。因此，为了提高这些重要厂、站的运行可靠性，在330KV及以上的电压等级系统中，3/2断路器接线已经得到广泛采用。那么，什么是3/2接线或者叫一个半接线方式呢？它有什么特点呢？ 1.2.3.2每一回路经一台断路器1QF或3QF接至一组母线，两回路之间设一联络断路器2QF，形成一个“串”，两个回路共用三台断路器，故又称二分之三接线。 和常规双母线带旁路接线方式比较，3/2主接线方式主要有以下优点。 （1）运行调度灵活，操作更加方便。当任一开关需要检修时，只需把相应开关及刀闸拉开即可，不影响送电和保护运行。因此，操作更加简便，减少了人为误操作的可能性。而常规接线开关需要检修时必须带路，尤其是母联开关需要检修时，必须倒成单母线运行，一次操作量大，且十分繁琐，每次停电需要很长时间。 （2）供电更加可靠、安全。 ①当任何一台断路器在切除故障过程中拒动时，最多只扩
大到多切除一条引出线或一台主变。如下图所示：当线路3上发生故障时，6DL跳开，而5DL开关拒动时，由5DL的断路器失灵保护动作切除4DL，这时最多切除线路2，而其它线路、主变和发电机照样正常运行，因此供电可靠性较高。而在双母线带旁路主接线中，若一条出线故障，其开关若发生拒动，失灵保护将跳开该开关所在母线上连接的所有开关。 ②当两台断路器同时运行时，如果引出线故障，两侧开关同时跳开后，若先重合的断路器拒绝重合或重合失败，可以由后重合的断路器来补救。常规接线在重合闸拒动或重合失败时将影响正常供电。因此，和双母线带旁路主接线相比较，3/2接线的供电可靠性将大大提高。 ③在3/2接线中，母线保护不再象常规接线中那么重要，即使母差保护误动也不会影响正常运行。 ④在3/2接线中，每路出线保护所用电压不公用，只取自本路CVT，因此，CVT有故障时，只会影响本路保护运行，不会影响到其它出线的正常运行。 1.2.3.3和常规双母线带旁路接线方式比较，3/2主接线方式主要有以下缺点： （1）一次设备投资巨大，CVT和开关数量多，占地面积大。 （2）二次接线及保护配置更复杂，比较突出的是断路器失灵保护。
介绍一下开关电源布板注意事项 来源：开关电源时间：2016-05-20 09:27 浏览：163 次
作为PCB工程师，在Lay PCB，应重点注意那些事项？ 1、电源进来之后，先到滤波电容，从滤波电容出来之后，才送给后面的设备。因为PCB上面的走线，不是理想的导线，存在着电阻以及分布电感，如果从滤波电容前面取电，纹波就会比较大，滤波效果就不好了。 2、线条有讲究：有条件做宽的线决不做细，不得有尖锐的倒角，拐弯也不得采用直角。地线应尽量宽，最好使用大面积敷铜，这对接地点问题有相当大的改善。 3、电容是为开关器件(门电路)或其它需要滤波/退耦的部件而设置的，布置这些电容就应尽量靠近这些元部件，离得太远就没有作用了。 Lay PCB（电源板）时，结合安规要求，重点注意那些事项？ 1、交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。 2、保险丝后的走线要求：零、火线最小爬电距离不小于3MM。 3、高压区与低压区的最小爬电距离不小于8MM，不足8MM或等于8MM的。须开2MM的安全槽。 4、高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于3MM 5、高压整流滤波的正负之间的最小安全距离不小于2MM 简述设计、开发流程。 1、根据设计制作原理图 2、在原理图编译通过后，就可以产生相应的网络表了 3、制作物理边框(Keepout Layer) 4、元件和网络的引入 5、元件的布局 元件的布局与走线对产品的寿命、稳定性、电磁兼容都有很大的影响，是应该特别注意的地方。一般来说应该有以下一些原则：⑴放置顺序先放置与结构有关的固定位置的元器件，如电源插座、指示灯、开关、连接件之类，这些器件放置好后用软件的ＬＯＣＫ功能将其锁定，使之以后不会被误移动。再放置线路上的特殊元件和大的元器件，如发热元件、变压器、IC等。最后放置小器件。⑵注意散热元件布局还要特别注意散热问题。对于大功率电路，应该将那些发热元件
耐高温磁感应接近开关 耐高温磁感应接近开关JKT09H-F4A70B是一种具有机械运动部件不直接接触，能对位置的开关操作，当物体接近感应开关表面一定的距离，不需要机械接触，也不需要任何压力就能使开关动作，从而驱动直流电或给电脑（PLC）装置提供控制指令。接近开关是开关型传感器的一种（即无触点开关），它有行程开关特性，同时也具有传感器的性能，性能稳定可靠，频率响应快，使用寿命长，抗干扰能力强等，并具有防水、防腐蚀、防震的特点。 耐高温磁感应接近开关JKT09H-F4A70B的基本参数： 电源电压：直流10-30VDC、交流90-250VAC 检测距离：mm 产品直径：mm 输出电流：直流200mA 交流300-400 接线方式：2米电缆、M12连接器 输出模式：NPN常开、NPN常闭、PNP常开、PNP常闭、二线（三线）常开、二线（三线）常闭、交流常开、交流常闭。直流常开，直流常闭。 概述： 接近开关是一种无需与运动部件进行机械接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动交流或直流电器或给计算机装置提供控制指令。接近开关是种开关型传感器（即无无触点开关），它即有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。 接近开关又称无触点接近开关，是理想的电子开关量传感器。当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计数、定位控制和自动保护环节。接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。
一台半断路器接线 1.2.3.1 近几年来，我国已相继建成了许多区域性的大型电网，如果在大型电力网络中的大容量发电厂和枢纽变电站发生了停电事故，则将给整个电力系统的安全稳定运行带来严重威胁。因此，为了提高这些重要厂、站的运行可靠性，在330KV及以上的电压等级系统中，3/2断路器接线已经得到广泛采用。那么，什么是3/2接线或者叫一个半接线方式呢？它有什么特点呢？ 1.2.3.2每一回路经一台断路器1QF或3QF接至一组母线，两回路之间设一联络断路器2QF，形成一个“串”，两个回路共用三台断路器，故又称二分之三接线。 和常规双母线带旁路接线方式比较，3/2主接线方式主要有以下优点。 （1）运行调度灵活，操作更加方便。当任一开关需要检修时，只需把相应开关及刀闸拉开即可，不影响送电和保护运行。因此，操作更加简便，减少了人为误操作的可能性。而常规接线开关需要检修时必须带路，尤其是母联开关需要检修时，必须倒成单母线运行，一次操作量大，且十分繁琐，每次停电需要很长时间。 （2）供电更加可靠、安全。 ①当任何一台断路器在切除故障过程中拒动时，最多只扩大到多切除一条引出线或一台主变。如下图所示： 当线路3上发生故障时，6DL跳开，而5DL开关拒动时，由5DL的断路器失灵保护动作切除4DL，这时最多切除线路2，而其它线路、主变和发电机照样正常运行，因此供电可靠性较高。而在双母线带旁路主接线中，若一条出线故障，其开关若发生拒动，失灵保护将跳开该开关所在母线上连接的所有开关。 ②当两台断路器同时运行时，如果引出线故障，两侧开关同时跳开后，若先重合的断路器拒绝重合或重合失败，可以由后重合的断路器来补救。常规接线在重合闸拒动或重合失败时将影响正常供电。因此，和双母线带旁路主接线相比较，3/2接线的供电可靠性将大大提高。 ③在3/2接线中，母线保护不再象常规接线中那么重要，即使母差保护误动也不会影响正常运行。 ④在3/2接线中，每路出线保护所用电压不公用，只取自本路CVT，因此，CVT有故障时，只会影响本路保护运行，不会影响到其它出线的正常运行。
上期我们谈到了布局方面的注意事项，对于layout 工程师来说电源模块布局完成时，布线也就基本已经规划好，布局做好，布线自然水到渠成。 如下图1所示原理图： 图1 从原理图中我们可以看到a:主电流通道(红色）b：地的区别（电源地、信号地、其他信号地）c：反馈通道（蓝色）d：续流回路。 对于上述开关电源的布线的处理时，我们还是有以下事项需要注意： 开关管部分: 尽量粗短，一般用铺铜实现，考虑大电流通道。 输入输出滤波：注意到电源平面的过孔数目和位置，在滤波电容之后。 输入输出的地：用大铜皮连接到一起，多打地孔到平面（开关管特殊要求除外）。
控制电路的地：模拟地，与大电流地分开，单点接地。 控制电路的采样：模拟信号，采样点在输出滤波之后，如果有电流采样和电压采样，布成差分线的紧耦合形式，采样线尽量短，减小受干扰的空间。 控制电路的调制输出：模拟信号，不要在开关管下走长线，远离大电流的电源和地等区域。 下面我们还是借用芯片的datasheet图例来一起看一下开关电源布线的一些注意事项，如下图2所示： 图2：某电源芯片layout guide 从datasheet要求来看主要需要我们注意： 1.输入输出回路尽量小满足载流且满足共地。 2.模拟地与大电流地分开，单点接地。 3.反馈信号处理以及芯片散热等。 在我们的实际设计应用中对于上述开关电源电路可能会进行优化调整如图3所示原理图，其主要核心部分还是一致，如图3所示是该模块原理图和布线展示的示例：
图3.1：SCH 图3.2：布线展示 我们可以从布线展示图中可以看到基本按照layout guide设计，但我们还需要注意以下细节：大电流通道滤波电路孔的位置和数量；输入输出地的铺铜共地连接；采样电路避免受干扰；芯片模拟地与大电流地的区分与单点相连，以及芯片的散热！ 接着上期的“IPC”PCB设计大赛的开关电源，如下图4原理图和布线展示： 图4-1：原理图
接近开关_LJ18A3-8-J/EZ耐高温_220VAC 磁接近防腐跑偏开关NST1-12-30接近开关在航空、航空、航天技术以及工业生产中都有广泛的应用。在日常生活中，如宾馆、饭店、车库的自动门，自动热风机上都有应用。在安全防盗方面，如资料档案、财会、金融、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗装置。在测量技术中，如长度，位置的测量；在控制技术中，如位移、速度、加速度的测量和控制，也都使用着大量的接近开关。 选用注意事项： 在一般的工业生产场所，通常都选用涡流式接近开关和电容式接近开关。因为这两种接近开关对环境的要求条件较低。当被测对象是导电物体或可以固定在一块金属物上的物体时，一般都选用涡流式接近开关，因为它的响应频率高、抗环境干扰性能好、应用范围广、价格较低。若所测对象是非金属（或金属）、液位高度、粉状物高度、塑料、烟草等。则应选用电容式接近开关。这种开关的响应频率低，但稳定性好。安装时应考虑环境因素的影响。若被测物为导磁材料或者为了区别和它在一同运动的物体而把磁钢埋在被测物体内时，应选用霍尔接近开关。 在防盗系统中，自动门通常使用热释电接近开关、超声波接近开关、微波接近开关。有时为了提高识别的可靠性，上述几种接近开关往往被复合使用。接近开关按其外型形状可分为圆柱型、方型、沟型、穿孔（贯通）型和分离型。园柱型比方型安装方便，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测通过槽内的物体，贯通型在我国很少生产，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位。接近开关又称无触头接近开关，是理想的电子开关量传感器。当金属检测体接近开关的区域时，开关就能无接触、无压力、无火花、迅速发出电气命令，准确反映出运动机构的位置和行程，若用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。 接近开关还可用于高速计数、检测金属体的存在、测速、液压控制、检测零件尺寸以及用作无触头式按钮等。
⑴板后接线方式：板后接线最大特点是可以在更换或维修断路器，不必重新接线，只须将前级电源断开。由于该结构特殊，产品出厂时已按设计要求配置了专用安装板和安装螺钉及接线螺钉，需要特别注意的是由于大容量断路器接触的可靠性将直接影响断路器的正常使用，因此安装时必须引起重视，严格按制造厂要求进行安装。 ⑵插入式接线：在成套装置的安装板上，先安装一个断路器的安装座，安装座上6个插头，断路器的连接板上有6个插座。安装座的面上有连接板或安装座后有螺栓，安装座预先接上电源线和负载线。使用时，将断路器直接插进安装座。 如果断路器坏了，只要拔出坏的，换上一只好的即可。它的更换时间比板前，板后接线要短，且方便。由于插、拔需要一定的人力。因此目前中国的插入式产品，其壳架电流限制在最大为400A。从而节省了维修和更换时间。插入式断路器在安装时应检查断路器的插头是否压紧，并应将断路器安全紧固，以减少接触电阻，提高可靠性。 ⑶抽屉式接线：断路器的进出抽屉是由摇杆顺时针或逆时针转动的，在主回路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离器，做到一机二用，提高了使用的经济性，同时给操作与维护带来了很大的方便，增加了安全性、可靠性。特别是抽屉座的主回路触刀座，可与NT型熔断路器触刀座通用，这样在应急状态下可直接插入熔断器供电。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。https://www.doczj.com/doc/0717448211.html,/
开关电源选型注意事项 在进行电器电路模块设计或给新产品定型时，有时极少认真考虑配套开关电源的选择，直到发现问题出在开关电源部分，才重新评估这个问题。 一、选择开关电源的基本依据 电压和电流范围，这是两个最容易确定的指标，只要根据电路的功耗计算出即可。也应考虑测试高、低供电电压极值。 大多数固定电源允许输出电压±10%的范围内变化，如果这还不能满足电路要求，可选用输出可调的或允许更大变化范围的电源。 如果用该电源给组合式装置供电，则装置所需最大的电流的75%到90%由一个电源提供，不够部分可并接两个或更多电源。 二、开关电源的扩展和安全性 1、并联或串联工作 当一个电源不能满足所需的电压或电流范围时，可将两个或多个电源(或将同一电源的不同输出)并联或串联起来使用。在这种工作模式下，各电源模块间的稳压和控制电路之间的联系仍然存在，只不过一个电源作为主控方另一个电源作为受控方使用。 2、过载保护 因为一个电源要供给不同的电路使用，这些电路的电流的流量可能是未知的，为了避免对电源的损坏，需设置保护电路的范围。 几乎所有的电源都具有以下特点：在超出输出范围时，要么输出保持在最大输出值，要么就自行关闭电源。某些程控电源除可用程序
设定输出范围外，还能自动设置电源稳定输出的类型。也就是说，当外电路需要的电压或电流超过设置极限时，电源可自动地由恒压源变成恒流源或由值流源变成恒压源。 为电源加上保护二极管可以防止误接外接电源的极性造成的损坏。热传感器也可用于防止由于电源持续工作在过载状态或冷却无效而烧坏电源。 三、开关电源内部潜在的造成损害的根源 1、脉动与噪声 理想的直流电源应提供纯净的直流，然而总有一些干扰存在，比如在开关电源输出端口叠加的脉动电流和高频振荡。这两种干扰再加上电源本身产生的尖峰噪声使电源出现断续和随意的漂移。 2、稳定度 当线电压或负载电流变化肘，直流电源的输出电压也会有所起伏。稳压程度由稳压电路的参数决定，参数是指滤波电容的容量和能量释放的速率。 如果给电源供电的一个相对恒定的电源，那么只需基本的负载稳压。稳定度的大小一般定义为空载或满载时输出电压的百分比，或电压的变化值。 3、内部阻抗 相对较大的电源内阻对负载来讲有两点不利，首先是不利于负载稳压电路工作，更为不利的是负载电流的任何变化都会导致直流电源输出的起伏，这种起伏对测试结果的影响同脉冲与噪声对测试结果造
耐高温行程开关 概述： 耐高温行程开关整体外部为全金属铝合金材质,它的开关内部采用耐高温材料浇铸成的全封闭触点开关，一组常开一组常闭最大允许电流5A/AC 220V（其他电压接受预定），触点经过特殊处理后可在高温环境下长时间使用而不被氧化或污染而导致损坏。 本产品广泛使用于电力、化工、石油、纺织、钢铁等高温环境设备场所行业，替代普通行程开关在过高温度而引起开关损坏，造成不必要的损失和麻烦。 产品分类： 根据耐高温行程开关的不同操作类型，分为圆柱柱塞型（NHD1，NHG1）、滚轮柱塞型（NHD2,NHG2)、手柄滚轮臂型(NHY1,NHGB)、手柄滚轮臂调节型（NHY2,NHGC)、杆状调节型（NHL1,NHGL)、球体柱塞型（NHD3，NHG3)、U式双滚轮锁定型（NHY3,NHGD)、弹簧万向型（NHA5,NHG5) 使用环境： 1、环境温度：最高温度+550度，最低温度-30度
2、海拔高度：无要求 3、环境湿度：日相对平均值不大于95% 应用优势： 1、高温场所应用：产品为全金属铝合金构造，内部高温材料浇铸成全封闭触电开关，能适合极度高温恶劣的环境下良好运行 2、低温场所应用：产品已经有良好的耐低温性能，能满足适用大部分的低温设备产所 3、高原场所应用：全金属铝合金构造，无需考虑气压差对产品壳体变形的影响 4、防爆场所应用：内部为全封闭开关，外接金属耐高温防爆电缆接头，密封性能良好，能很好隔离相对应粉尘。 5、频繁操作场所：耐高温行程开关的机械寿命为1500万次 所有型号的共同特性 2回路双断操作 利用2回路双断，确保电路切断。 IP65的防护等级
电气／接线概述 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】

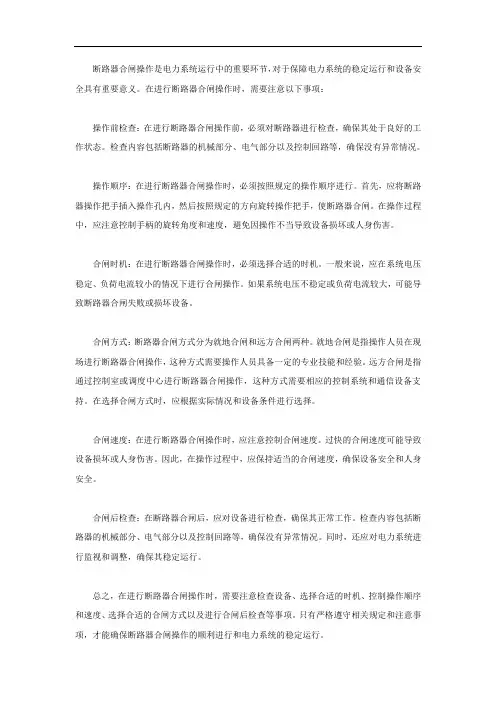

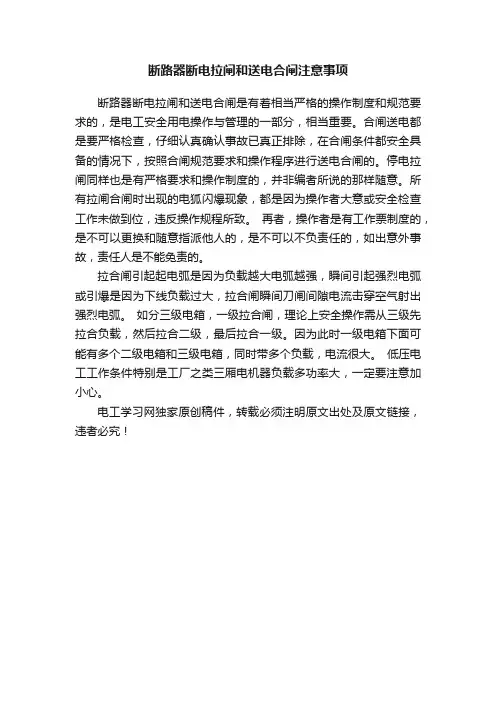

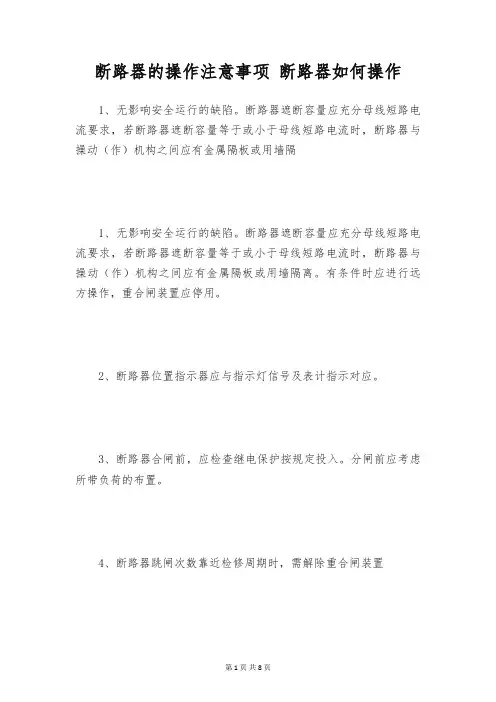

3／2接线特点： 500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务。因此它是高压输电系统中的重要地位非常关键。目前我国500KV变电所电气主接线一般采用双母线四分段带旁路和3／2断路器的接线方式。3／2断路器接线方式的运行优点日渐凸现，所以，现在用3／2接线方式的多。 ---------------------------------- 1、主要运行方式： 1）、正常运行方式。两组母线同时运行，所有断路器和隔离开关均合上； 2）、线路停电，断路器并串运行方式。线路停电时，考虑到供电的可靠性，常常将检修线路的断路器合上，将检修线路的线路侧隔离开关拉开； 3）、断路器检修时运行方式，任何一台断路器检修，可以仅将该断路器及两侧隔离开关拉开； 4）、母线检修时的运行方式。断开母线断路器及其两侧隔离开关。这种方式相当于单母线允许，运行可靠性低，所以应尽量的缩短单母线运行时间。 ----------------------------------- 2、3/2断路器主接线的优缺点： 1）、优点： A、供电可靠性高。每一回路有两台断路器供电，发生母线故障或断路器故障时不会导致 出线停电； B、运行调度灵活。正常运行时两组母线和所有断路器都投入工作，从而形成多环路供电 方式； C、倒闸操作方便，特别是对于母线停电的操作，不需要像双母线接线方式时进行到负荷 倒排操作，所以操作较简单。但是检修断路器或检修母线或检修线路，只要涉及断路 器检修，就要注意二次回路的切换（主要是重合闸先投压板和失灵启动母差、失灵启 动其它线路、失灵启动远跳等压板的投退）。 2）、缺点： 二次接线复杂。特别是CT配置比较多。在重叠区故障，保护动作繁杂。再者，与双母线相比，运行经验还不够丰富。 目前看来，最大的缺点是造成整个系统全部接死，无法分裂运行。由于现在系统短路电流超标，经常需要母线分列运行。对于双母线接线方式就容易实现，而2/3接线方式就无法实现。随着电网规模越来越大，其弊端将越发明显。 --------------------------------------- 综上所述，3／2断路器接线方式的利大于弊。针对这种接线方式的弊端，我们可以在继电保护选用上下功夫，在满足选择性、快速性、灵敏性、可靠性的基础上，提高继电保护动作的精度，简化范围配置，实现单一保护，避免重复性。 --------------------------------------- 二、倒闸操作顺序的分析：
开关电源操作规程 一、开机方法： 1、启动前，将面板开关置＂待机／时控关＂位置，输出调节旋钮逆时针旋 到最小；稳压／稳流＂开关根据用户所需功能置稳压或稳流档。 2、合上空气开关，此时面板上数显表显示．将＂待机＂开关置＂工作＂状 态，然后顺时针转动输出调节旋钮．电压和电流显示出相应的数字． 二、开关功能： 1、本机具有稳压和稳流功能．当用户置＂稳压＂档时，输出电压在机器额定 电流范围内不会有变化，电流会根据负载大小做相应的显示．当用户置＂稳流＂档时输出电流在机器额定电压范围内不会有任何变化，电压表会根据负载大小做出相应显示。 2、当开关置“时控关”“工作”状态时，顺时针旋转输出调节旋钮，电压和电流 有相应的显示，此时电源输出：“+”标识为阳极，“—”标识为阴极。 3、当开关置“时控开”“工作”状态时，时间继电器工作。第一时间段为待机时 间，此时输出电压电流为零，第一段时间设定值需大于2S，第一段时间到，第二段时间开始工作；第二段时间为反向工作时间，此时输出“+”标识为阴 极，“—”标识为阳极，第二段时间到，第三段时间开始工作；第三时间为 待机时间，此时输出电压电流为零，第三段时间设定值需大于2S，第三段时间到，第四段时间开始工作；第四段时间为正向工作时间，此时输出“+” 标识为阳极，“—”标识为阴极；第四段时间到报警，输出电压电流为零。 4、将“工作/待机”开关置“待机”后再置“工作”，时间继电器复位；但时间继电 器工作时，“工作/待机”开关起暂停作用。 三、时间继电器设定步骤
1、将开关置“时控开”“待机” J0= J1+J2+J3+J4(J0为总时间，J1、J2、J3、J4为分段时间) 2、按二下设置键LOCK指示灯熄灭进入设置状态，程序代码显示0按增 加键减少键设置1至4路总延时时间数值，再按启动键选择时基M或S （见表一）。 3、按一下设置键程序代码显示1按增加键减少键设置第1路延时时间， 再按启动键选择时基M，S，（见表一），同样步骤在按设置键分别 设定2 3 4 路延时时间。（注：第四路无接点输出，数值设置（0000）） 4、设置完毕再按一下设置键储存新设定，将开关置“工作”档。 表一： M： 1分--------9999分 S： 1秒--------9999秒 ：秒秒 （程序代码0无此时基） 四、注意事项 1、当时间继电器工作时勿将“工作/待机”开关置“待机”后再置“工作”，此动作 会造成时间继电器暂停，机器无输出或不换向。将时控开关置“时控关”后 再置“时控开”即可，但会影响电镀效果。 2、保护指示灯亮时： ①、检查输入220V交流是否缺相，电压是否高于440V或低于200V； ②、检查风扇是否完好，痛风是否良好； ③、检查正负极是否短路； ④、长时间没用机器时，打开面板，用热吹风吹干（控制板）或把主机放在 烘箱烘干（温度≤80℃即可）； 3、当检查一切正常时，关机后重新开机，保护指示灯再次亮时，必须与厂方 联系。 4、发现电流很大，电压很低时，检查输出铜牌与槽子之间有无短路现象，若
耐高温行程限位开关KJT-XW10K “凯基特”牌耐高温行程开关内部采用耐高温材料浇铸成的全封闭触点开关，一组常开一组常闭最大允许电流5A/AC 220V（其他电压接受预定），触点经过特殊处理后可在高温环境下长时间使用而不被氧化或污染而导致损坏。KJT-XW 系列耐高温行程开关最高温度为350℃，其中可分为滚子臂型、可调杆型、压柱塞及滚轮压柱型等十多种规格，可满足不同场合使用要求。广泛使用于电力、化工、石油、纺织、钢铁等行业。 双回路型限动开关，用途广泛 具坚固之一体铸造铝合金外壳
高机械强度 具耐油、防水和防压结构 因装有设定位置指示板，故维护容易 引动器种类多，方便使用 内藏接点座有双簧片设计，机械寿命长 参数 操作速度 Operation speed 1mm至2m/S(AWLCA2型) , 1mm to 2m/S 动作频率Action frequency 机械:120次/分电气:30次/分, Mechanically:120 times/minute Electically:30 times/Minute 接点电阻 Contact resistance 15MΩ以下(初期) Under 15mΩ(initial) 绝缘电阻 Insulation resistance 100MΩ以上(500VDC) 100mΩ above (at 500VDC) 耐电压Bearing voltage 非连续端子间1,000VAC,50/60Hz持续1分钟 载电流与无载电流零件间与端子和接地之间 2,200VAC,50/60Hz持续1分钟 Non-contact end:1,000VAC,50/60Hz for one minute Current parts and noncurrent parts and end and connect position :2,200VAC,50/60Hz for one minute 振动Vibration 误动作耐久：10至55Hz,1.5mm双振幅, Action:10 to 55Hz,1.5mm pairs swing 冲击Hitting 机械耐久：1,000m/Sec2(约100G,S)误动作耐久：300m/Sec2(约30G,S) Machine:1,000m/Sec2(about 100G,S) Action:300m/Sec2(about 30G,S) 周围温度 Ambient temperature 使用时:-10 至+350℃湿度 Humidity 最大95%RH , Max 95% RH 使用寿命Serve life 机械:15,000,000次以上(在额定OT值下) 电气:500,000次以上 Mechanically:15,000,000 times above(at rated ot) Electrically:500,000 times above 重量 Weight 约275g(AWLCA2-2) , About 275g 防护等级 Protection structure IEC 规格:IP67 , IEC specification:IP67
塑壳断路器附件篇--接线方式和种类 薛 彪 罗格朗低压电器（无锡）有限公司 前言 塑壳断路器的接线方式一般有板前接线、板后接线、插入式接线及抽出式接线四种。 塑壳断路器板前接线 板前接线是使用最普遍的接线方式，一般不需要特别说明。其是指在断路器安装于成套装置（开关柜、配电箱等）时在安装板前，在断路器基座的连接板上直接连接电源线和负载线，用接线螺钉紧固的接线方式。--对于我司的断路器产品来讲还可拓展加长排或延展排。 塑壳断路器的板后接线 板后接线是指在断路器安装于成套装置安装板上后，在断路器基座上的连接板上已有穿过成套装置安装板的螺杆型导体或铜排上连接电源线和负载线，用接线螺钉或双螺母紧固的接线方式。--如是铜排则有水平安装或垂直安装之分。 塑壳断路器的插入式接线 插入式接线是指在成套装置的安装板上，要预先安装一个断路器匹配的插入式基座，基座的两端上有连接板或基座的后面有螺杆型导体(铜排)，基座上的导体可预先接上电源线和负载线。使用时，断路器先安装上与基座匹配的连接插头,将断路器直接插进基座相对应的位置。如断路器需更换或维修只需拔出相对应的断路器就可，方便快速。 插入式接线有板前接线,板后水平安装及板后垂直安装之分,有些还具有机械连锁功能。 塑壳断路器的抽出式接线 抽出式接线是指在成套装置的安装板上先安装一个抽出式装置, 抽出式装置的两端有连接板, 抽出式装置后面还有铜排。在抽出式装置的连接板或铜排上可直接连接电源线和负载线。使用时，断路器先安装上与抽出式装置相匹配的连接侧板。断路器轻轻地放置在抽出式装置的最上面，然后用一根摇杆插入抽出式装置的摇杆孔内，作顺时针转动，在涡轮涡杆作用下，断路器渐渐往下直到与抽出式装置紧密接触啮合，这就是连接；如果要取出，就将摇杆作逆时针方向转动，使断路器与抽出式装置分离并可取出。抽出式一般适用于400A及以上的壳架但也有公司最小做到160A壳架。 抽出式接线有板前接线,板后水平安装及板后垂直安装之分,必需具有机械连锁功能。有些还有电气连锁，手柄连锁及信号集成功能。
一个半开关主接线方式的特点及注意问题 来源：电力技术网作者： 关键词:电气主接线分析事故处理防范特点 一个半开关主接线方式的特点及注意问题 摘要: 随着电力系统容量的发展大型发电厂和重要的变电站普遍采用一个半开关的主接线方式。由于接线方式具有很大的灵活性，在开关解环、母线停运等方式发生变异的工况下，其复杂性的特点就突现出来。很有必要结合实际全面分析和掌握一个半开关变异后的特点，为合理安排运行方式为防范和处理事故提供参考。 关键词：电气主接线分析事故处理防范 目前我国包括三峡在内的大型电站和一些重要的枢纽变电站普遍都采用一个半开关的电气主接线方式（见图）。这种主接线方式由于具有高度的可靠性、方式的灵活性和操作的简便性，因此也受到使用方面的普遍赞誉。可以说一个半开关的主接线方式在电力系统中已经占据了一个重要的角色，需要探讨如何在运行中更有效地发挥这种电气主接线的优越性是必要的，关系和把握开关解环、出线停运和母线检修等方式发生变异的复杂的工况下的一些特点，可以在方式改变
之前，从理念上预见到易发生事故的薄弱点，对事故处理做到心中有数。也可以充分利用一个半开关主接线方式的灵活性，起到其它主接线方式所不能做到的挽救事故和限制事故扩大的作用，甚至还可以在一些特殊的情况下利用这些特点满足电力系统安全的需要。 图1：一个半开关原则接线 1、一个半开关主接线的母线特点 一个半开关接线中的母线与双母线接线中的母线相比，完全不同。其一，它没有显著的汇集和分配电能的母线功能，只是在结构上连通各串接线形成电流走廊；其二，一个半开关接线中的两条母线相互独立，互不影响，没有双母接线的固定与非固定联接方式之分，显著地减少了一次和二次之间方式变化的复杂性；其三，运行中一个半开关接线的母线可随时快捷停运，甚至两条母线均停运也不影响发变组和线路的正常运行，双母接线停运一条母线要经过烦琐的负荷转移操作，双母线停运就意味着全厂停电的工况。 一个半开关接线的母线安全屏障停运，不影响接入回路正常运行的特点，使母线成为一道限制事故扩大的安全屏障。一个半开关接线的开关一般采用分相操作机构，以使满足线路相重合闸的要求，因此要有防止开关非全相运行的防范措施。在遇到发变组解列或线路停运时，
行程开关解读 基本简介 行程开关行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。 在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。用于控制机械设备的行程及限位保护。构造：由操作头、触点系统和外壳组成。 在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。 行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。 行程开关可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。 种类特点 常规国产行程开关： 常规行程开关中LX19系列中的LX19-001/111，LXK3系列中的LXK3-20S/T，JLXK1系列JLXK1-111/411/511最具代表力,这些产品有结构简单、功能实用、价格低廉的优势深受广 大使用者的青睐。 进口行程开关： 进口行程开关中WL系列、HL系列、D4V系列、SZL-WL系列最具代表力，此类产品做工精细、性能优越、在极端环境中的表现更为突出，赢得了大批的粉丝，但价格高昂也令不少用户咋舌
YNTH-1 耐高温行程开关 性能 Characteristics 操作速度 Operation speed 1mm至2m/S(AWLCA2型) , 1mm to 2m/S 动作频率 Action frequency 机械:120次/分电气:30次/分 , Mechanically:120 times/minute Electical ly:30 times/Minute 接点电阻 Contact resistance 15MΩ以下(初期) Under 15mΩ(initial) 绝缘电阻 Insulation resistance 100MΩ以上(500VDC) 100mΩ above (at 500VDC) 耐电压 Bearing voltage 非连续端子间1,000VAC,50/60Hz持续1分钟 载电流与无载电流零件间与端子和接地之间2,200VAC,50/60Hz持续1分钟Non-contact end:1,000VAC,50/60Hz for one minute Current parts and noncurrent parts and end and connect position :2,2 00VAC,50/60Hz for one minute 振动Vibration 误动作耐久：10至55Hz,1.5mm双振幅 , Action:10 to 55Hz,1.5mm pairs sw ing 冲击Hitting 机械耐久：1,000m/Sec2(约100G,S) 误动作耐久：300m/Sec2(约30G,S) Machine:1,000m/Sec2(about 100G,S) Action:300m/Sec2(about 30G,S) 周围温度 Ambient temperature 使用时:-60 至 +350℃湿度 Humidity 95%RH , Max 95% RH 使用寿命Serve life 机械:15,000,000次以上(在额定OT值下) 电气:500,000次以上Mechanically:15,000,000 times above(at rated ot) Electrically:500,000 times above 重量 Weight 约275g(AWLCA2-2) , About 275g

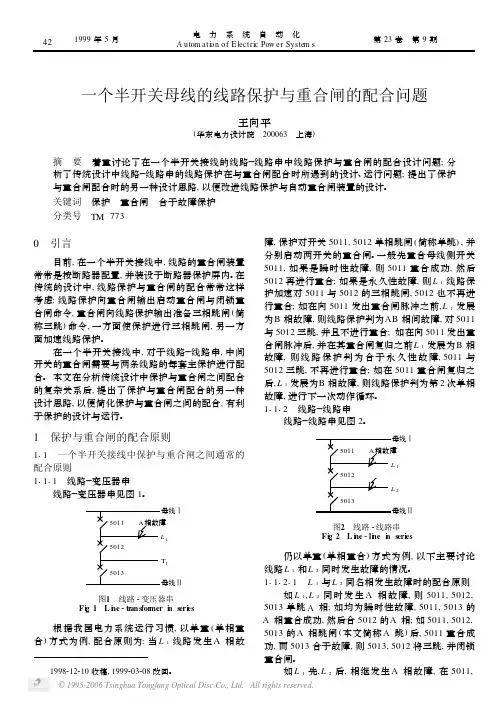

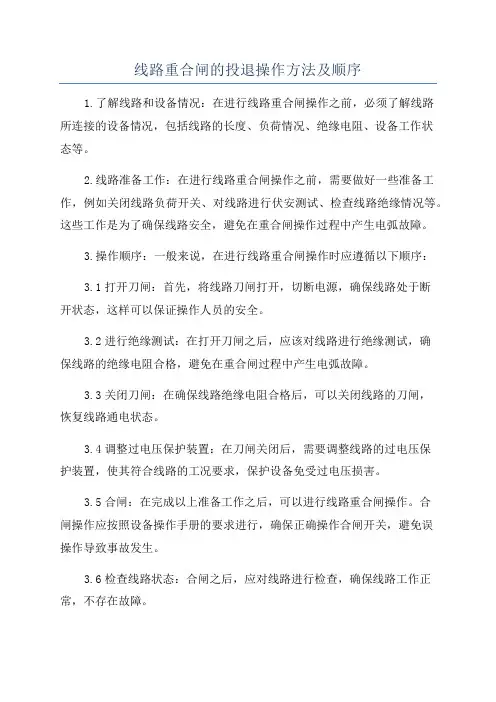

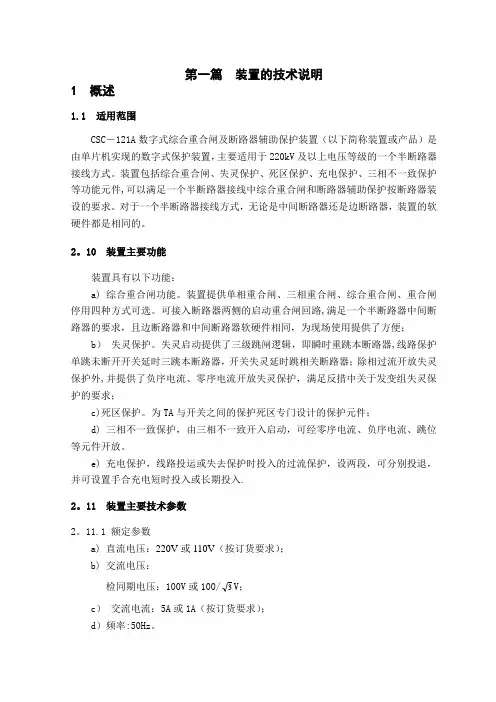

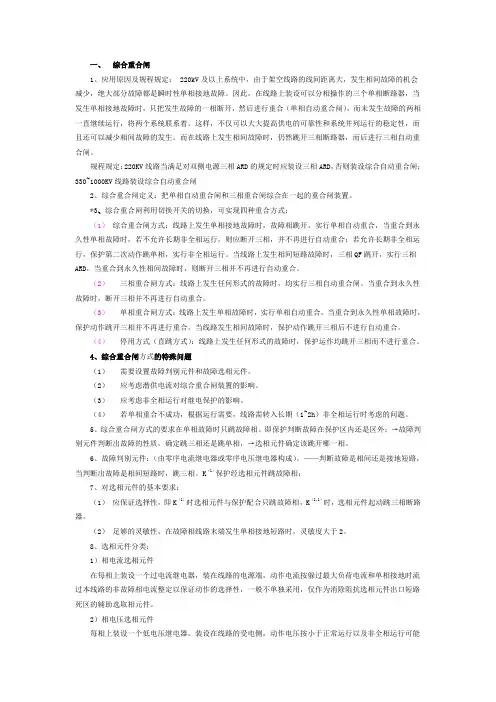

断路器保护概述 断路器保护主要包括:断路器失灵保护、自动重合闸、 充电保护、死区保护、三相不一致保护和瞬时跟跳。本文主要讨论3/2接线方式下的断路器保护。 （一）断路器保护装置的配置 一般在双母线、单母线接线方式中，输电线路保护要发跳闸命令时只跳线路本端的一个断路器，重合闸自然也只重合这一个断路器，所以重合闸按保护配置是合理的。 在3/2接线方式中把失灵保护、自动重合闸、三相不 一致保护、死区保护和充电保护做在一个装置内，这个装置即称为断路器保护。 （二）断路器失灵保护 断路器失灵保护是指故障电气设备的继电保护动作 发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。 一般在220kV及以上断路器上配置断路器失灵保护功能，部分重要的110kV断路器也会配置失灵功能。以下详细分析：3/2接线方式下的断路器失灵保护。
如图1所示，在3/2接线方式下，如果在线路2发生短路，线路保护跳开5021和5022断路器。假如5021断路器失灵，为了短路点的熄弧，5021断路器的失灵保护应将500kV Ⅰ母上所有的断路器（图中5011、5031断路器）都跳开。 图1 500kV变电站3/2接线方式简图 如果在500kVⅠ母上发生短路，母线保护动作跳母线上所有断路器。假如5021断路器失灵，5021断路器的失灵保护应将5022断路器跳开，并发远方跳闸命令跳线路2对侧的断路器。（如连接元件是变压器，则跳开变压器各侧断路器） 所以边断路器的失灵保护动作后应该跳开边断路器所在母 线上的所有断路器和中断路器并启动远方跳闸功能跳与边 断路器相连的线路对侧断路器（或跳变压器各侧断路器）。 如果在线路2上发生短路，线路保护跳5011和5021 两个断路器。假如5022断路器失灵，5022断路器的失灵保
一、板前接线 板前接线方式为断路器的默认接线方式，如采用板前接线方式，无需做特殊说明。用户可在断路器安装于成套设备之前，即在断路器基座的连接板上直接连接电源线及负载线，用螺钉紧固的接线。 二、板后接线方式 板后接线是指在断路器安装于成套设备内时，在断路器基座上的连接板通过安装板的螺栓上接电源线和负载线。其最大的特点是可以在更换或维修断路器时，不必重新接线，只须将前级电源断开。由于该结构特殊，产品出厂时已按设计要求配置了专用的安装板和安装螺钉及接线螺钉。需要特别注意的是，由于大容量断路器接触的可靠性将直接影响断路器的正常使用，因此安装时必须引起重视，严格按制造厂要求进行安装。 三、插入式接线 插入式接线是指在成套设备的安装板上，先行安装一个带六个插座安装座，与断路器的连接板上的6个插座配套使用。安装座的面上有连接板或安装座后面有螺栓，安装座预先接上电源和负载线。使用时，用户可将断路器直接插入安装座进行使用。如断路器损坏，仅需拔出更换即可。其更换时间比板前、板后接线要短，且方便。但由于插入式接线断路器的插、拔需要一定的人力，因此目前世界各国的插入式产品，最大壳架电流为400A。 四、抽屉式接线 抽屉式接线一般用于万能式断路器的安装，断路器的进出抽屉由摇杆顺时或逆时转动完成，在主回路和二次回路中均采用插入式结构，省略了固定式安装所必须的隔离器，可做到一机二用，提高使用的经济性，在增加安全性和可靠性的同时，也给操作及维护带来极大方便。万能式断路器可采用板前（垂直）、板后（水平）接线这两种固定式接线方式，也可采用抽屉式接线方式。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。https://www.doczj.com/doc/0717448211.html,/
一个半断路器接线电压互感器的配置及电压回路 3/2断路器接线的电压互感器配置，如下图所示： 电压互感器配置的一般原则如下： 1.每回线路配置一组电容式电压互感器，作为线 路保护、测量表计、同期和载波通道用。 2.母线电压互感器的配置，取决于母线保护和测 量表计的需要。如母线保护不需要接入电压回路， 为了接测量表计和同期装置，只需在母线上装设一 台单相电压互感器。 3.在变压器回路一般只装设一台单相式电压互感 器。只有在变压器保护需要三相电压时（例如，在 500kV侧装阻抗保护时）才装设三相式电压互感器。 每个元件的测量、保护和自动装置的电压回路 都接至元件自己的电压互感器，不设公用的电压小 母线，使电压回路接线大为简化。 220～500kV电压互感器具有三个二次绕组，其 中一个0.1/3P级，供测量表计和保护用；第二个 3P级供保护和自动装置用；第三个3P或6P级或开 口三角，供保护用。两套主保护分别接在电压互感器的二个二次绕组。 3/2断路器接线每个元件的保护电压回路一般不考虑接母线电压互感器，其主要原因是：第一，如接母线电压互感器，电压回路需经切换后才能接到保护装置。与双母线接线时电压回路切换不同，此时切换回路要串入有关的断路器和隔离开关辅助接点，接线复杂、可靠性低。第二，当母线故障、母线侧断路器断开后，元件不应停电，但因母线侧断路器断开，相应的切换回路断开，有可能使线路保护失去电压，阻抗继电器误动作。 500kV线路都配有双重化主保护，每套保护都有独立的电流互感器和直流电源以及跳闸回路。在双母线接线的情况下，两套主保护的电压回路也是分开的，一套接线路电压互感器，另一套接母线电压互感器，因此，电压回路的可靠性较高。当线路侧电压互感器故障退出运行时，线路保护仍能保留一套主保护运行。在3/2断路器接线时，线路电压互感器故障退出，两套主保护均失去电压而不能运行。但这种情况很少发生。
