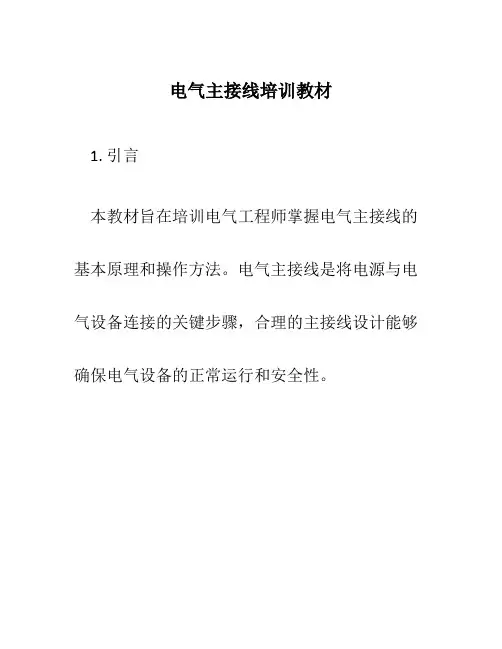

电气主接线培训教材

电气主接线培训教材1. 引言本教材旨在培训电气工程师掌握电气主接线的基本原理和操作方法。

电气主接线是将电源与电气设备连接的关键步骤，合理的主接线设计能够确保电气设备的正常运行和安全性。

2. 电气主接线的基本原理电气主接线是将电源与电气设备之间的连接路径。

在进行电气主接线设计时，需考虑以下几个原理：2.1 线路选择根据电气设备的负荷和电源的容量选择合适的线路。

线路的截面积和材料的选择对电气设备的稳定运行至关重要。

2.2 安全保护主接线中需要设置适当的安全装置，如熔断器、断路器等，以保护电气设备免受过载、短路等损坏。

2.3 接地电气设备必须进行适当的接地，以保证设备运行时的安全性。

2.4 注释和标识对于主接线中的各个部件，需要进行注释和标识，方便后续的维护和管理工作。

3. 电气主接线的操作方法本节将介绍一些常用的电气主接线操作方法，包括：3.1 测量和计算在进行电气主接线之前，首先需要进行一些测量和计算工作，以确定线路的长度、负荷等参数。

3.2 材料准备根据测量和计算得到的参数，准备合适的线缆、接线盒、安全装置等材料。

3.3 线路布置根据实际情况，合理地布置电气主接线线路，尽量减少线路的长度和交叉。

3.4 连接方式根据电气设备的要求，选择合适的连接方式，进行线路的连接和固定。

3.5 安全检查完成电气主接线后，进行安全检查，确保连接稳固、绝缘良好等。

4. 电气主接线的常见问题与解决方法在实际操作过程中，常常会遇到一些电气主接线的问题，本节将介绍一些常见问题及其解决方法，包括：4.1 过载当电气设备的负荷超过线路容量时，会发生过载问题，本节将介绍如何解决过载问题。

4.2 短路当电气设备的电路发生短路时，会导致设备无法正常运行，本节将介绍如何排查和解决短路问题。

4.3 触电电气主接线中存在一定的电压，不当操作或不良设备可能导致触电事故，本节将介绍如何预防和处理触电问题。

5. 电气主接线的维护与管理完成电气主接线后，还需要进行定期的维护和管理工作，以确保线路的可靠性和安全性。

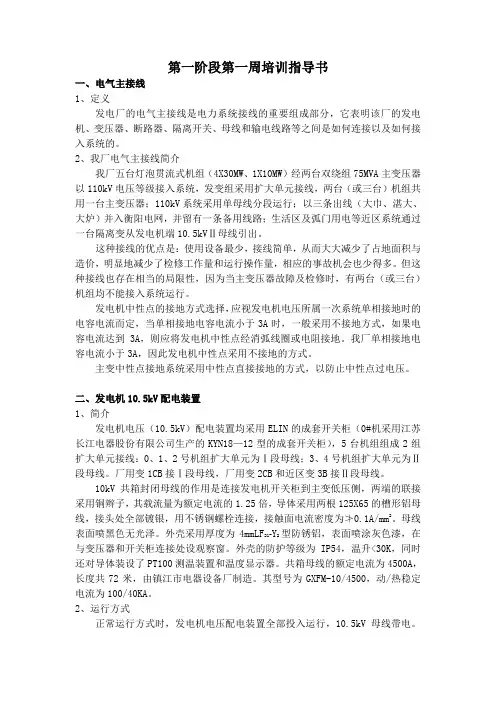

第一阶段第一周培训指导书一、电气主接线1、定义发电厂的电气主接线是电力系统接线的重要组成部分，它表明该厂的发电机、变压器、断路器、隔离开关、母线和输电线路等之间是如何连接以及如何接入系统的。

2、我厂电气主接线简介我厂五台灯泡贯流式机组（4X30MW、1X10MW）经两台双绕组75MVA主变压器以110kV电压等级接入系统，发变组采用扩大单元接线，两台（或三台）机组共用一台主变压器；110kV系统采用单母线分段运行；以三条出线（大巾、湛大、大炉）并入衡阳电网，并留有一条备用线路；生活区及弧门用电等近区系统通过一台隔离变从发电机端10.5kVⅡ母线引出。

这种接线的优点是：使用设备最少，接线简单，从而大大减少了占地面积与造价，明显地减少了检修工作量和运行操作量，相应的事故机会也少得多。

但这种接线也存在相当的局限性，因为当主变压器故障及检修时，有两台（或三台）机组均不能接入系统运行。

发电机中性点的接地方式选择，应视发电机电压所属一次系统单相接地时的电容电流而定，当单相接地电容电流小于3A时，一般采用不接地方式，如果电容电流达到3A，则应将发电机中性点经消弧线圈或电阻接地。

我厂单相接地电容电流小于3A，因此发电机中性点采用不接地的方式。

主变中性点接地系统采用中性点直接接地的方式，以防止中性点过电压。

二、发电机10.5kV配电装置1、简介发电机电压（10.5kV）配电装置均采用ELIN的成套开关柜（0#机采用江苏长江电器股份有限公司生产的KYN18—12型的成套开关柜），5台机组组成2组扩大单元接线：0、1、2号机组扩大单元为Ⅰ段母线；3、4号机组扩大单元为Ⅱ段母线。

厂用变1CB接Ⅰ段母线，厂用变2CB和近区变3B接Ⅱ段母线。

10kV共箱封闭母线的作用是连接发电机开关柜到主变低压侧，两端的联接采用铜辫子，其载流量为额定电流的1.25倍，导体采用两根125X65的槽形铝母线，接头处全部镀银，用不锈钢螺栓连接，接触面电流密度为≯0.1A/mm2。

电气主接线系统电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。

电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离开关、线路等。

它们的连接方式，对供电可靠性、运行灵活性及经济合理性等起着决定性作用。

对一个电厂而言，电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等，从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面，经综合比较后确定。

它的接线方式能反映正常和事故情况下的供送电情况。

第一节主接线的基本形式600MW汽轮发电机组电厂有关的基本接线形式有：双母线接线、一个半断路器接线（3／2接线）、桥型接线、单元接线。

一、双母线接线1．一般双母线接线如图1－1所示，它具有两组母线：工作母线Ⅰ和备用母线Ⅱ。

每回线路都图1－1 双母线接线经一台断路器和两组隔离开关分别接至两组母线，母线之间通过母线联络断路器（简称母联）QF b连接，称为双母线接线。

有两组母线后，使运行的可靠性和灵活性大为提高，其特点如下：（1）检修任一组母线时，不会停止对用户连续供电。

例如：检修母线Ⅰ时，可把全部电源和负荷线路切换到母线Ⅱ上。

（2）运行调度灵活，通过倒换操作可以形成不同的运行方式。

当母联断路器闭合，进出线适当分配接到两组母线上，形成双母线同时运行的图1－3 双母线分段接线状态。

有时为了系统的需要，亦可将母联断路器断开（处于热备用状态），两组母线同时运行。

此时这个电厂相当于分裂为两个电厂各自向系统送电。

显然，两组母线同时运行的供电可靠性比仅用一组母线运行时高。

（3）在特殊需要时，可以用母联与系统进行同期或解列操作。

当个别回路需要独立工作或进行试验（如发电机或线路检修后需要试验）时，可将该回路单独接到备用母线上进行。

2．带有旁路母线的双母线接线一般双母线接线的主要缺点是：检修线路断路器会造成该回路停电。

电气主接线讲义第五章电气主接线讲义第一节电气主接线概述一、电气主系统与电气主接线图（一）电气主接线电气主接线是由多种电气设备通过连接线，按其功能要求组成的汇聚和分配电能的电路，也称电气一次接线或电气主系统。

（二）电气主接线图用规定的设备文字和图形符号将各电气设备，按连接顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气主接线图。

电气主接线图一般画成单线图。

二、电气主接线中的电气设备和主接线方式（一）电气主接线中的电气设备电气主接线中的主要电气设备包括：电力变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置以及各种无功补偿装置等。

（二）主接线方式常用的主接线方式有：单母线接线、单母线分段接线、单母线分段带旁路母线接线、双母线接线、双母线带旁路母线接线、双母线分段接线、双母线分段带旁路母线接线、内桥接线、外桥接线、一台半断路器接线、单元接线、和角形接线等。

三、电气主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统的稳定和调度的灵活性，以及对电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。

在选择电气主接线时，应满足下列基本要求。

1. 保证必要的供电可靠性和电能的质量；2. 具有一定的运行灵活性；3. 操作应尽可能简单、方便；4. 应具有扩建的可能性；5. 技术上先进，经济上合理。

第二节电气主接线的基本接线形式一、单母线接线（一）单母线接线的优点简单、清晰、设备少、投资小、运行操作方便，有利于扩建和采用成套配电装置。

（二）单母线接线的主要缺点母线或母线隔离开关检修时，连接在母线上的所有回路都将停止工作；当母线或母线隔离开关上发生短路故障，装设母差保护时，所有断路器都将自动断开，造成全部停电；检修任一电源或出线断路器时，该回路必须停电。

二、单母线分段接线出线回路数增多时，可用断路器或隔离开关将母线分段，成为单母线分段接线，如图所示。

电气主接线第一部分概述第二部分第一部分概述一、定义1、电气主接线（主电路）：指发电厂或变电站中的一次设备按照设计要求连接起来，表示生产、汇聚和分配电能的电路。

2、电气主接线图：指电气主接线中的设备用标准的图形符号和文字符号表示的电路图。

二、标准的图形符号和文字符号三、电气主接线图的绘制1、单线图：只将不对称的部分局部用三线图表示（局部的TA才用三相表示；中性线（或接地线）用虚线表示）。

2、标准的电气符号和标号。

3、标示设备的型号和主要技术参数。

四、电气主接线的基本要求1、保证供电可靠性和电能质量2、应力求接线简单，运行灵活和操作方便3、保证运行、维护和检修的安全和方便4、应尽量降低投资，节约运行费用5、满足扩建的要求，实现分期过渡第二部分电气主接线的基本形式变电站的电气主接线，因建设条件、系统状况、负荷需求等多种因素而异。

典型的电气主接线，可分为有母线和无母线两大类。

有母线类主要包括单母线接线，双母线接线等；无母线类主要包括桥形接线、多角形接线盒单元接线。

一、单母线接线变电站主要任务：提供电能，电压变换系统或负荷主接线的基本环节：电源中间环节（母线）引出线母线的作用：汇聚和分配电能（有利于电能的交换）1、不分段的单母线接线1）接线形式：接线特点：整个配电装置只有一组母线，所有电源和引出线均接在母线上，每条引出线都设置断路器QF和隔离开关QS。

2）运行分析：断路器QF的作用：便于投入和切除任意一条进出线。

隔离开关QS的作用：检修断路器QF时保证它与带电部分可靠隔离。

，检修断路器QF时，母线要停电。

若没有母线QSBQF和QS的操作顺序：送电：先合母线侧隔离开关QSB ，再合线路侧隔离开关QSL，最后合断路器QF。

停电：先断断路器QF，再断线路侧隔离开关QSL ，最后断母线侧隔离开关QSB。

3）特点：优点：接线简单，清晰，所用设备少，造价低，运行操作方便，且有利于扩建。

缺点：母线及母线隔离开关故障或检修时，会造成全厂停电。

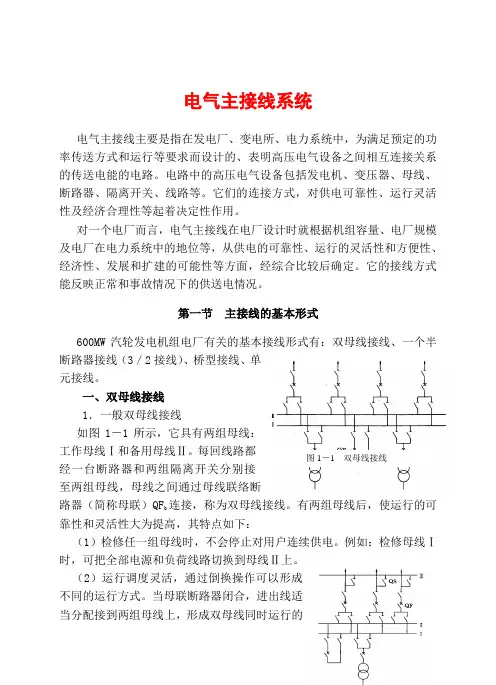

电气主接线系统电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。

电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离开关、线路等。

它们的连接方式，对供电可靠性、运行灵活性及经济合理性等起着决定性作用。

对一个电厂而言，电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等，从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面，经综合比较后确定。

它的接线方式能反映正常和事故情况下的供送电情况。

第一节 主接线的基本形式600MW 汽轮发电机组电厂有关的基本接线形式有：双母线接线、一个半断路器接线（3／2接线）、桥型接线、单元接线。

一、双母线接线1．一般双母线接线如图1－1所示，它具有两组母线：工作母线Ⅰ和备用母线Ⅱ。

每回线路都经一台断路器和两组隔离开关分别接至两组母线，母线之间通过母线联络断路器（简称母联）QF b 连接，称为双母线接线。

有两组母线后，使运行的可靠性和灵活性大为提高，其特点如下：（1）检修任一组母线时，不会停止对用户连续供电。

例如：检修母线Ⅰ时，可把全部电源和负荷线路切换到母线Ⅱ上。

（2）运行调度灵活，通过倒换操作可以形成不同的运行方式。

当母联断路器闭合，进出线适当分配接到两组母线上，形成双母线同时运行的图1－1 双母线接线2图1－3 双母线分段接线状态。

有时为了系统的需要，亦可将母联断路器断开（处于热备用状态），两组母线同时运行。

此时这个电厂相当于分裂为两个电厂各自向系统送电。

显然，两组母线同时运行的供电可靠性比仅用一组母线运行时高。

（3）在特殊需要时，可以用母联与系统进行同期或解列操作。

当个别回路需要独立工作或进行试验（如发电机或线路检修后需要试验）时，可将该回路单独接到备用母线上进行。

2．带有旁路母线的双母线接线一般双母线接线的主要缺点是：检修线路断路器会造成该回路停电。

600MW机组电气主接线系统培训教材第一节电力系统基本概述一、电力系统与电网发电厂将一次能源转变成电能，这些电能需要通过一定方式输送给电力用户，在由发电厂向用户供电过程中，为了提高其可靠性和经济性，广泛通过升、降压变电站，输电线路将多个发电厂用电力网连接起来并联工作，向用户供电。

这种由发电厂、升压和降压变电站、送电线路以及用电设备有机连接起来的整体，称为电力系统。

发电机的原动机、原动机的力能部分、供热和用热设备，则称为动力系统。

在电力系统中，由升压和降压变电站和各种不同电压等级的送电线路连接在一起的部分称为电网。

二、电力生产的特点电能的生产与其它工业生产有着显然不同的特点。

1．电能不能大量储藏电力系统中发电厂负荷的多少，决定于用户的需要，电能的生产和消费时时刻刻都是保持平衡的。

电能的生产、分配和消费过程的同时性，使电力系统的各个环节形成了一个紧密的有机联系的整体，其中任一台发、供、用电设备发生故障，都将影响电能的生产和供应。

2．电力系统的电磁变化过程非常迅速电力系统中，电磁波的变化过程只有千分之几秒，甚至百万分之几秒；而短路过程、发电机运行稳定性的丧失则在十分之几秒或几秒内即可形成。

为了防止某些短暂的过渡过程对系统运行和电气设备造成危害，要求能进行非常迅速和灵敏的调整及切换操作，这些调整和切换，靠手动操作不能获得满意的效果，甚至是不可能的，因此必须采用各种自动装置。

3．电力工业和国民经济各部门之间有着极其密切的关系电能供应不足或中断，将直接影响国民经济各个部门的生产，也将影响人们的正常生活，因此要求电力工业必须保证安全生产和成为国民经济中的先行工业，必须有足够的负荷后备容量，以满足日益增长的负荷需要。

三、电力系统的运行要求为了保证为用户提供电能，电力系统的运行必须满足下列基本要求。

1．保证对用户供电的可靠性在任何情况下都应该尽可能的保证电力系统运行的可靠性。

系统运行可靠性的破坏，将引起系统设备损坏或供电中断，以致造成国民经济各部门生产停顿和人民生活秩序的破坏,甚至发生设备和人身事故。

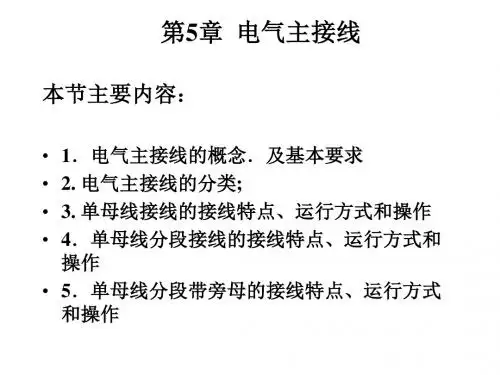

第五章电气主接线讲义第一节电气主接线概述一、电气主系统与电气主接线图（一）电气主接线电气主接线是由多种电气设备通过连接线，按其功能要求组成的汇聚和分配电能的电路，也称电气一次接线或电气主系统。

（二）电气主接线图用规定的设备文字和图形符号将各电气设备，按连接顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气主接线图。

电气主接线图一般画成单线图。

二、电气主接线中的电气设备和主接线方式（一）电气主接线中的电气设备电气主接线中的主要电气设备包括：电力变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置以及各种无功补偿装置等。

（二）主接线方式常用的主接线方式有：单母线接线、单母线分段接线、单母线分段带旁路母线接线、双母线接线、双母线带旁路母线接线、双母线分段接线、双母线分段带旁路母线接线、内桥接线、外桥接线、一台半断路器接线、单元接线、和角形接线等。

三、电气主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统的稳定和调度的灵活性，以及对电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。

在选择电气主接线时，应满足下列基本要求。

1. 保证必要的供电可靠性和电能的质量；2. 具有一定的运行灵活性；3. 操作应尽可能简单、方便；4. 应具有扩建的可能性；5. 技术上先进，经济上合理。

第二节 电气主接线的基本接线形式一、单母线接线（一） 单母线接线的优点简单、清晰、设备少、投资小、运行操作方便，有利于扩建和采用成套配电装置。

（二） 单母线接线的主要缺点母线或母线隔离开关检修时，连接在母线上的所有回路都将停止工作；当母线或母线隔离开关上发生短路故障，装设母差保护时，所有断路器都将自动断开，造成全部停电；检修任一电源或出线断路器时，该回路必须停电。

二、单母线分段接线出线回路数增多时，可用断路器或隔离开关将母线分段，成为单母线分段接线，如图所示。
