电动调节阀

丹佛斯电动调节阀1. 简介丹佛斯电动调节阀是一种用于控制流体介质的设备，采用电动执行机构作为驱动力源，以实现精确的流量调节和流体控制。

该调节阀具有调节精度高、响应速度快、可远程操作等特点，广泛应用于各行各业的工业自动化控制系统中。

2. 结构与原理2.1 结构丹佛斯电动调节阀的主要组成部分包括阀体、阀座、活塞、电动执行机构等。

•阀体：通常采用优质铸铁或不锈钢材料制成，具有良好的耐腐蚀性和密封性能。

•阀座：位于阀体内部，通过调节阀座的开度来控制流体的流量。

•活塞：负责连接阀芯和电动执行器，调节阀芯的位置和开度。

•电动执行机构：由电机和传动装置组成，通过控制电机的正反转来实现阀芯的升降，从而调节阀的开度。

2.2 原理丹佛斯电动调节阀的工作原理基于反馈控制系统。

当控制系统发送控制信号时，电动执行机构根据信号的输入来调节阀芯的位置，从而改变阀座的开度，进而调节流体的流量。

同时，通过传感器获取流体的参数，并将反馈信号发送给控制系统进行实时监测和调整，以保证流体的稳定控制。

3. 特点与优势3.1 调节精度高丹佛斯电动调节阀采用先进的控制算法和精密的执行机构，具有极高的调节精度，能够实现精确到百分之一的流量控制。

3.2 响应速度快电动执行机构具有快速响应的特点，能够在短时间内完成阀芯的升降，实现快速调节和控制。

3.3 远程操作与监控丹佛斯电动调节阀支持远程操作与监控，通过与控制系统的连接，实现远程控制和参数监测，提高了操作的便捷性和效率。

3.4 可编程性强该电动调节阀具备良好的可编程性，用户可以根据实际需求自定义控制策略和参数，以适应不同的工业流程要求。

3.5 耐腐蚀性好丹佛斯电动调节阀采用优质的阀体材料，具有良好的耐腐蚀性，可以适应多种流体介质的控制需求。

4. 应用领域丹佛斯电动调节阀广泛应用于以下领域：•石油化工：用于炼油、化工生产中的流体控制和调节。

•电力行业：用于电厂锅炉的水位控制和调节。

•冶金行业：用于冶金过程中炉温的控制和调节。

常州沪能电动调节阀说明书摘要：一、沪能电动调节阀产品概述1.产品简介2.产品型号及参数二、电动调节阀的性能特点1.调节精度高2.操作力矩小3.密封性能优越4.耐腐蚀性能强三、电动调节阀的安装与维护1.安装注意事项2.操作与维护说明四、电动调节阀的应用领域1.工业自动化控制2.暖通空调系统3.给排水系统4.其它适用场景正文：沪能电动调节阀说明书一、沪能电动调节阀产品概述沪能电动调节阀是一款由常州沪能公司生产的优质电动调节阀门，具有调节精度高、操作力矩小、密封性能优越、耐腐蚀性能强等特点。

本产品广泛应用于工业自动化控制、暖通空调系统、给排水系统等领域。

1.产品简介沪能电动调节阀采用先进的电动驱动技术，通过接收控制信号实现阀门的开关和调节。

产品结构紧凑，流体阻力小，具有高可靠性和稳定性。

适用于各种工业自动化控制系统中，对介质的流量、压力、温度等进行精确调节。

2.产品型号及参数沪能电动调节阀有多种型号，用户可根据实际需求选择合适的型号。

主要技术参数包括：公称通径、阀体材质、驱动方式、调节范围等。

用户在选购时，请参照具体参数表，选择合适的型号。

二、电动调节阀的性能特点1.调节精度高沪能电动调节阀采用先进的调节技术，实现精确的流量、压力、温度控制。

阀门的开度与控制信号成正比，具有高线性特性，确保调节精度达到±1%。

2.操作力矩小采用电动驱动技术，操作力矩小，减轻了驱动装置的负荷。

在相同驱动力的情况下，电动调节阀的驱动力矩仅为气动调节阀的1/3，降低了能耗，延长了驱动装置的使用寿命。

3.密封性能优越沪能电动调节阀采用先进的密封结构设计，确保阀门在各种工况下的密封性能。

阀门采用软硬双重密封，既保证了密封性能，又降低了摩擦力矩，提高了阀门的使用寿命。

4.耐腐蚀性能强阀体、阀瓣等部件采用优质的耐腐蚀材料制成，具有强的耐腐蚀性能。

产品可适用于各种酸、碱、盐等腐蚀性介质的调节。

三、电动调节阀的安装与维护1.安装注意事项（1）安装前，应对阀门及其附件进行检查，确保无损坏、变形等情况。

电动调节阀原理电动调节阀(Electric Control Valve，简称ECV）是一种用于调节流体流量和压力的装置。

它具有良好的控制性能，可以迅速可靠地完成转换功能并达到控制过程的预期目标。

由于具有良好的控制和监视功能，因此被广泛应用于用于控制、监测和调节电动调节阀可以在流体管路中更有效地控制流量。

电动调节阀的基本结构由阀体、阀座、膜片、空气压缩装置和手柄组成。

阀体和阀座是连接在一起的两个部分，弹性膜片和空气压缩装置共同作用使阀体与阀座之间形成一个严密结构，而膜片是单向运动，即可以提供径向和扁平应力。

当阀门被关闭时，阀瓣处于完全封闭状态，阻止任何流体从阀门中流出。

在电动调节阀中，电动机给阀门施加通过控制信号而产生的细微作动力，通过增大或减小阀门开度，来提高或降低系统的流量，从而调节系统的动力和温度，从而实现恒定的工况。

电动调节阀的控制方式包括外部接口控制和内部控制。

在外部接口控制中，电动调节阀通过接收外部传感器的信号，根据信号的大小，在特定的时间段内增加或减少阀门的开度来响应传感器的信号，从而达到控制的目的。

而内部控制则是指阀门自身根据一定的设定条件调节流量，如设定一定大小的压力，则阀门会根据压力持续变化而自动调节流量，使得工艺参数保持在预期范围内或稳定在一定范围内。

电动调节阀可以在控制系统中实现高精度、节能、安全和舒适、节能和安全的操作，具有多种触摸屏控制器和控制程序。

它可以通过改变硬件的输出调节流量，电动调节阀的控制手柄基本上是改变电动机的电压所致，从而实现阀门的调整。

空气压缩式电动调节阀在操作中，只需要开关按钮来实现，并且可以根据操作者的需求，调整出口压力。

由于能够直观控制操作简便，所以电动调节阀是用户的首选，它可以节省人工劳动，节约能源，降低成本，更安全可靠。

电动调节阀常见故障处理方法电动调节阀是一种常用的工业阀门，用于控制流体的流量和压力。

由于长时间使用，电动调节阀可能会发生各种故障。

本文将介绍电动调节阀常见故障及其处理方法。

一、电动调节阀无法正常启动1.检查电源是否正常。

检查电源连接是否牢固，电源线是否有断裂或断开的情况。

2.检查控制信号是否正常。

检查控制系统是否给出了正确的信号，如电流、电压是否符合规定范围。

3.检查电动调节阀线路是否正常。

检查电动调节阀的线路连接是否正确，线路是否有短路或接触不良的情况。

4.检查电机是否正常工作。

检查电机是否正常运转，是否有卡住或损坏的情况。

5.检查手动控制装置是否处于手动状态。

如果手动控制装置处于手动状态，电动调节阀将无法启动。

二、电动调节阀运行缓慢或不流畅1.检查电机是否过载。

检查电机负载是否过大，是否需要更换更强大的电机。

2.检查执行器是否卡滞。

检查执行器是否卡滞，是否需要进行维修或更换。

3.检查管道是否受阻。

检查管道是否有异物堵塞，是否有积水或结冰的情况。

4.检查阀门是否损坏。

检查阀门是否密封不良，是否需要更换密封件或阀门本体。

5.检查控制系统是否正常。

检查控制系统是否给出了正确的控制信号，如电流、电压是否符合要求。

三、电动调节阀无法完全关闭或无法完全打开1.检查执行器是否工作正常。

检查执行器是否能够完全打开或关闭阀门，是否需要进行维修或更换。

2.检查阀门本体是否有损坏。

检查阀门本体是否有变形或磨损，是否需要更换阀门本体。

3.检查控制信号是否正确。

检查控制系统是否给出了正确的控制信号，如电流、电压是否符合要求。

4.检查阀门位置反馈装置是否正常。

检查阀门位置反馈装置是否工作正常，是否需要进行校准或更换。

5.检查阀门密封是否良好。

检查阀门密封处是否有泄漏，是否需要更换密封件。

四、电动调节阀发生漏电或断电1.检查电源是否正常。

检查电源连接是否牢固，电源线是否有断裂或断开的情况。

2.检查电机是否过载。

检查电机负载是否过大，是否需要更换更强大的电机。

电动调节阀的选型与应用电动调节阀是一种通过电动执行器来控制阀门开度，实现流体调节的装置。

在选择和应用电动调节阀时，需要考虑多个因素，以确保其能够满足特定的工艺要求和应用条件。

以下是一些选型和应用的考虑因素：1.流体性质：考虑流体的种类、温度、压力以及含有的固体颗粒或腐蚀性成分。

不同流体对阀门材料和密封要求可能有不同的影响。

2.流量要求：确定所需的流体流量范围和调节精度。

这将影响电动调节阀的尺寸、流通能力和调节性能的选择。

3.阀门类型：根据具体应用需求选择适当类型的电动调节阀，例如截止阀、调节阀、蝶阀等。

不同类型的阀门适用于不同的流体控制场景。

4.电动执行器类型：考虑使用的电动执行器类型，如电动脚踏阀、电动直行阀、电动旋塞阀等。

选择电动执行器时需要考虑执行器的扭矩、速度、精度以及控制信号等特性。

5.阀体和密封材料：根据流体性质和温度要求选择适当的阀体材料和密封材料。

不同材料对于腐蚀、耐高温或耐低温的性能有所差异。

6.环境条件：考虑安装位置的环境条件，如温度、湿度、震动和腐蚀性环境。

选择符合环境条件的电动调节阀。

7.控制信号：确定控制系统的类型，例如模拟信号（4-20mA、0-10V）或数字信号（MODBUS、Profibus等）。

选择与控制系统兼容的电动调节阀。

8.安全和可靠性：考虑阀门的安全性能和可靠性，特别是在关键工艺中需要确保阀门的可靠运行和紧急切断的能力。

9.维护和服务：选择易于维护和维修的电动调节阀，确保系统能够快速响应和恢复正常运行。

在选择和应用电动调节阀时，通常需要进行详细的系统分析，与制造商或供应商沟通，以确保选型符合具体应用的要求，并满足工艺控制的需要。

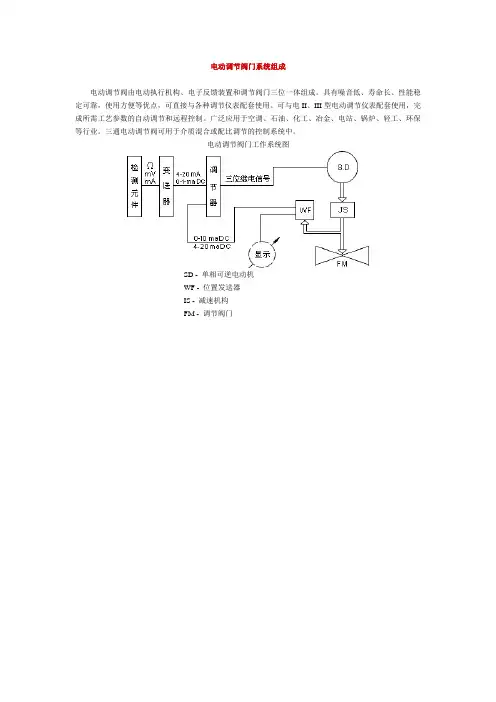

电动调节阀门系统组成
电动调节阀由电动执行机构、电子反馈装置和调节阀门三位一体组成。

具有噪音低、寿命长、性能稳定可靠，使用方便等优点，可直接与各种调节仪表配套使用。

可与电II、III型电动调节仪表配套使用，完成所需工艺参数的自动调节和远程控制。

广泛应用于空调、石油、化工、冶金、电站、锅炉、轻工、环保等行业。

三通电动调节阀可用于介质混合或配比调节的控制系统中。

电动调节阀门工作系统图
SD - 单相可逆电动机
WF - 位置发送器
IS - 减速机构
FM - 调节阀门。

1.3电动调节阀构成、工作原理1.3.1电动调节阀构成及种类（1）电动调节阀构成电动执行器分为电磁式和电动式两类，前者以电磁阀及用电磁铁驱动的一些装置为主；电动式即由电动机提供动力，输出转角或直线位移，用来驱动阀门或其他装置的执行机构。

对这种机构的要求是：对于输出为转角的执行机构要有足够的转矩，对于输出为直线位移的执行机构要有足够的力，以便克服负载的阻力。

特别是高温高压阀门，其密封填料压得比较紧，长时间关闭之后再开启时往往比正常情况要费更大的力。

至于动作速度并不一定很高，因为流量调节和控制不需要太快。

为了加大输出转矩或力，电动机的输出轴都有减速器，如果电机本身就是低速的，减速器可以简单些。

电动式执机构接受4-20MA的输入信号，并将其转换成相应的输出力和直线位移或输出力矩和角位移，以推动调节机构动作。

电动执行机构由伺服放大器、伺服电机、位置发送器和减速器四部分组成，其构成原理如图所示。

图1.3.1－1电动式执行机构主要分为两大类：直行程和角行程。

角行程式执行机构又可分为单转式和多转式，单转式输出的角位移一般小于360°，通常简称角行程式执行机构；多转式的角位移超过360°，可达数圈，所以称为多转式电动执行机构，它和闸阀等多转式调节机构配套使用。

对执行器来说，最主要的参数是输出转矩或力的大小，其次是行程和全行程时间。

（2）电动式执行器种类①积分式电动执行器，没有前置放大器，直接靠开关的动作来控制伺服电机。

控制正反转的开关K1和K2用有三个位置的扳键代替（通常用U型操作器就能与伺服电机配合）。

扳键在中央时，两个开关都不通，电机停止不动；在左边位置时相当于K1通，电机正转；在右边位置时相当于K2通，电机反转。

至于输出轴的转角位置要看向哪个方向转，以及转多长时间而定。

因为电动机在恒定电压下带动恒定的负载，其转速基本上不变，所以输出转角是转速对时间的积分。

与此对应，一般的带前置放大器和阀位反馈的执行器就是比例式执行器。

电动调节阀操作说明
一、手动操作：
1.打开电动调节阀手动操作开关。

2.根据需要转动手动操作装置，使阀门打开或关闭。

3.用手摇动手轮或手柄可以控制阀门的开度，从而调节流量或压力。

4.完成调节后，关闭电动调节阀手动操作开关。

二、自动操作：
1.连接电源（交流220V、380V、直流12V等）。

2.在控制室或控制面板上操作调节器或控制器，设定所需开度、流量或压力等参数。

3.电源接通后，电动执行器接收到信号，开始工作。

4.根据设定参数，电动执行器带动阀门打开或关闭，自动调节流量或压力。

5.在操作期间，可通过控制器上的显示屏或指示灯了解电动调节阀的工作状态。

6.完成调节后，通过控制器或调节器停止电动调节阀的运行。

三、注意事项：
1.在手动操作阀门时，要轻松稳定，防止太过用力导致阀门损坏。

2.在使用电动调节阀时，应确保电源稳定，避免电压过高或过低对设备造成损害。

3.在设定参数时，要根据具体情况和要求合理设置，避免阀门过开或
过闭，影响流量和压力控制。

4.定期检查电动调节阀的状态和工作情况，如有异常及时处理或维修。

5.遵守操作规程，严禁非专业人员乱操作和调节。

以上是电动调节阀的操作说明，希望能对您有所帮助！。

电动调节阀型号摘要：本文介绍了电动调节阀的分类、工作原理以及常用型号的特点和应用。

通过对电动调节阀型号进行分析和比较，帮助读者选择适合自己需求的电动调节阀。

引言电动调节阀作为一种重要的自动控制设备，在工业生产和生活中起着关键作用。

它通过电动执行机构控制阀门的开启程度，从而实现流体的调节和控制。

电动调节阀具有精确的控制能力、可编程性以及与现代控制系统的良好兼容性等优点，使其广泛应用于化工、石油、电力、水处理等领域。

一、电动调节阀的分类电动调节阀可根据阀体类型、执行机构类型以及控制方式进行分类。

1. 阀体类型分类电动调节阀的阀体类型通常有蝶阀、球阀和截止阀等。

蝶阀结构简单、体积小、重量轻，流阻小，但适用压力和温度范围相对较低；球阀具有圆滑的流体通道、快速的开启和关闭速度，适用于较高的压力和温度；截止阀适用于要求较高的流体截断性能。

2. 执行机构类型分类电动调节阀的执行机构类型通常有直行程执行器和角行程执行器两种。

直行程执行器结构简单，控制精度较高，常用于小口径的电动调节阀；角行程执行器适用于大口径电动调节阀，能够实现更大的扭矩输出。

3. 控制方式分类按照电动调节阀的控制方式，可以分为两位控制和多位控制两种。

两位控制是通过控制阀门的全开和全关来对流量进行调节；多位控制则通过执行机构的调节，实现对阀门的精确控制。

二、电动调节阀的工作原理电动调节阀的工作原理是通过执行机构驱动阀门，改变流体通过阀门的通道面积，从而实现对流量和压力的调节。

执行机构通常采用电动执行机构，以电机作为驱动力源。

电动调节阀的工作过程如下：当控制信号输入到执行机构时，电机转动，通过连杆传动将转动传递到阀门，改变阀门的开度。

开度的改变将导致阀门通道面积的变化，进而影响流动的速度和压力。

通过不断调节执行机构的工作状态，可以使阀门的开启程度始终保持在所需的范围内，实现流量和压力的精确调节。

三、电动调节阀常用型号特点和应用1. 型号A型号A电动调节阀采用蝶阀结构，具有结构简单、启闭速度快、体积小等特点。
