发电机保护控制装置的功能和工作原理随着电力系统的不断发展和扩大，发电机作为重要的电力装置，起着至关重要的作用。
为了保证发电机的安全运行，发电机保护控制装置应运而生。
本文将对发电机保护控制装置的功能和工作原理进行详细介绍。
一、功能1. 过电流保护功能过电流保护是发电机保护控制装置的核心功能之一。
它能够监测和识别发电机系统中的过电流情况，并在超过设定值时发出相应的信号，触发断路器跳闸，以保护发电机系统不受损坏。
2. 过负荷保护功能发电机系统在工作过程中，可能会因负荷过大导致发电机温度升高，从而损坏设备。
过负荷保护功能能够监测发电机的负荷情况，并根据设定的负荷极限值判断是否过负荷，及时采取相应的控制措施，保护发电机免受损坏。
3. 绕组温度保护功能发电机的绕组温度是发电机运行安全的重要指标。
发电机保护控制装置能够监测发电机绕组的温度，并通过温度传感器实时获取温度数值。
一旦温度超过设定值，保护控制装置即会采取相应的控制措施，如发出警报信号、降低负荷等，以保护发电机不受高温的损害。
4. 低电压保护功能低电压是发电机系统中常见的故障之一，会导致设备的异常运行。
发电机保护控制装置能够监测发电机系统的电压情况，一旦发现电压过低，即会触发报警，避免设备因低电压运行而受损。
5. 欠频保护功能在电力系统运行过程中，频率的稳定性非常重要。
发电机保护控制装置能够监测发电机系统的频率情况，一旦发现频率过低（欠频）的情况，会采取相应的控制措施，如降低负荷、补偿电压等，以保持系统的平衡稳定。
6. 过电压保护功能过电压是发电机系统中常见的故障之一，可能会导致设备的损坏。
发电机保护控制装置能够监测发电机系统的电压情况，一旦发现电压过高，即会触发保护措施，如跳闸、断开电源等，保护系统不受过电压的影响。
二、工作原理发电机保护控制装置的工作原理包括信号采集、判据逻辑处理、动作输出等几个主要步骤。
1. 信号采集发电机保护控制装置通过传感器采集发电机系统的电流、电压、温度等关键参数的实时数据。
发电机组继电自动保护装置整定计算书第一章绪论第一节继电保继电保护概述电力系统在运行中，由于电气设备的绝缘老化、损坏、雷击、鸟害、设备缺陷或误操作等原因，可能发生各种故障和不正常运行状态。
最常见的而且也是最危险的故障是各种类型的短路，最常见的不正常运行状态是过负荷，最常见的短路故障是单相接地。
这些故障和不正常运行状态严重危及电力系统的安全和可靠运行，这就需要继电保护装置来反应设备的这些不正常运行状态。
所谓继电保护装置，就是指能反应电力系统中电气设备所发生的故障或不正常状态，并动作于断路器跳闸或发出信号的一种自动装置。
它的基本作用是：⑴当电力系统发生故障时，能自动地、迅速地、有选择性地将故障设备从电力系统中切除，以保证系统其余部分迅速恢复正常运行，并使故障设备不再继续遭受损坏。
⑵当系统发生不正常状态时，能自动地、及时地、有选择性地发出信号通知运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。
可见，继电保护装置是电力系统必不可少的重要组成部分，对保障系统安全运行、保证电能质量、防止故障的扩大和事故的发生，都有极其重要的作用。
为完成继电保护的基本任务，对于动作于断路器跳闸的继电保护装置，必须满足以下四项基本要求：⑴选择性选择性是指电力系统发生故障时，继电保护仅将故障部分切除，保障其他无故障部分继续运行，以尽量缩小停电范围。
继电保护装置的选择性，是依靠采用合适类型的继电保护装置和正确选择其整定值，使各级保护相互配合而实现的。
⑵快速性为了保证电力系统运行的稳定性和对用户可靠供电，以及避免和减轻电气设备在事故时所遭受的损害，要求继电保护装置尽快地动作，尽快地切除故障部分。
但是，并不是对所有的故障情况，都要求快速切除故障，应根据被保护对象在电力系统中的地位和作用，来确定其保护的动作速度。
（3）灵敏性灵敏性是继电保护装置对其保护范围内发生的故障或不正常工作状态的反应能力，一般以灵敏系数K表示。
灵敏系数K越大，说明保护的灵敏度越高。
发电机继电保护装置的配置与整定计算1.过电流保护装置的配置和整定计算：过电流保护装置用于保护发电机免受电流过载和短路等故障的损害。
在配置过电流保护装置时，需要考虑到发电机的额定电流和相对应的过电流保护装置的动作时间。
整定计算的方法如下：-首先，根据发电机额定电流和类型（同步发电机、异步发电机）选择合适的过电流保护装置类型。
-其次，根据发电机的稳态和不稳态电流特性以及额定和短路电流的关系，确定过电流保护装置的动作时间。
-最后，根据发电机的特性曲线和校正系数确定过电流保护装置的整定值，以确保其能够及时准确地对电流故障作出响应。
2.差动保护装置的配置和整定计算：差动保护装置用于检测发电机定子和励磁绕组的电流差异，以判断发电机是否存在故障。
在配置差动保护装置时，需要考虑发电机的绝缘水平和绕组的多输出特性。
整定计算的方法如下：-首先，根据发电机额定电流和类型（同步发电机、异步发电机），选择合适的差动保护装置类型。
-其次，根据发电机绕组类型和接线方式，确定差动保护装置的配置参数，如功率变比、接线关系等。
-最后，根据发电机的特性曲线和差动保护装置的局部放电灵敏度要求，确定差动保护装置的整定值。
3.接地保护装置的配置和整定计算：接地保护装置用于检测发电机的接地故障，并采取措施降低发电机的接地电流，以保护发电机绝缘系统不受损坏。
在配置接地保护装置时，需要考虑发电机的中性点接地方式和接地电流的大小。
整定计算的方法如下：-首先，根据发电机中性点接地方式（星形接地、虚星接地、无中性点接地）确定合适的接地保护装置类型。
-其次，根据发电机的故障接地电流和故障电阻的大小，确定接地保护装置的整定值。
-最后，根据接地故障的灵敏度要求和安全性要求，确定接地保护装置的配置参数，如故障电流阈值、动作时间等。
4.过温保护装置的配置和整定计算：过温保护装置用于监测发电机的温度，防止发电机因过热而损坏。
在配置过温保护装置时，需要考虑发电机的绕组类型和环境温度。
发电机保护是确保发电机在正常运行范围内安全运行的重要措施。
发电机保护系统的配置通常包括以下几个方面：电气保护装置：电气保护装置用于监测发电机的电气参数，包括电流、电压、功率因数、频率等。
常见的电气保护装置包括过流保护、欠频保护、过频保护、电压保护等。
这些保护装置可以及时检测到异常电气条件，并采取相应的保护动作，防止发电机受损或故障。
温度保护：发电机内部的高温可能导致绝缘材料老化和损坏，因此需要配置温度保护装置。
常见的温度保护装置包括冷却水温度保护、轴承温度保护、绕组温度保护等。
一旦温度超过设定阈值，保护装置将触发报警或断电动作，以防止发电机过热损坏。
过电压保护：过电压保护装置用于检测发电机输出电压是否超过额定范围。
过电压可能导致绝缘击穿和设备损坏，因此需要配置过电压保护装置。
常见的过电压保护装置包括过电压继电器和过电压限制器等。
欠电压保护：欠电压保护装置用于检测发电机输出电压是否低于额定范围。
欠电压可能导致设备无法正常运行或故障，因此需要配置欠电压保护装置。
常见的欠电压保护装置包括欠电压继电器和欠电压保护继电器等。
地电流保护：地电流保护装置用于检测发电机绕组或设备的接地故障。
地电流可能导致设备损坏或触电危险，因此需要配置地电流保护装置。
常见的地电流保护装置包括差动继电器、接地故障指示器等。
震动保护：震动保护装置用于检测发电机的振动状况。
异常的振动可能表示设备故障或失衡，因此需要配置震动保护装置。
常见的震动保护装置包括振动传感器和震动监测装置等。
以上是发电机保护系统常见的配置，确保发电机在正常运行时具有安全保护和监测功能。
具体的配置将根据发电机类型、容量和运行环境等因素进行定制。
发电机变压器组保护装置通用技术条件
发电机变压器组保护装置通用技术条件是一个用于规范发电机和变压器组保护装置设计、制造和应用的标准。
这些技术条件旨在确保电力系统中的发电机和变压器组能够在正常工作和故障状况下得到有效的保护。
以下是一般情况下，发电机变压器组保护装置通用技术条件应包括的内容：
1.保护装置类型：规定使用的保护装置类型和具体功能，如
过流保护、差动保护、接地保护等。
2.硬件要求：明确保护装置的硬件要求，包括输入/输出接
口、通信接口、配电板设计等。
3.保护功能：规定每个保护功能的要求和性能，如过流保护
的动作特性、停电保护的动作时间等。
4.系统集成：规定保护装置与其他系统的集成要求，包括通
信协议、信号传输和互联等。
5.配置和参数设置：定义保护装置的配置和参数设置方法，
确保正确设置和适应实际情况。
6.故障记录和报警：规定装置必须能够记录故障事件和报警，
并要求报警的清晰和有效性。
7.测试和校准：规定保护装置的测试和校准要求，包括定期
测试、标准校准程序等。
8.安全和环境要求：定义装置的安全要求和环境适应性，确
保安全操作和可靠性。
以上仅为发电机变压器组保护装置通用技术条件的概要，具体的技术要求和测试方法会根据实际应用、设备类型和国家标准等进行详细规定。

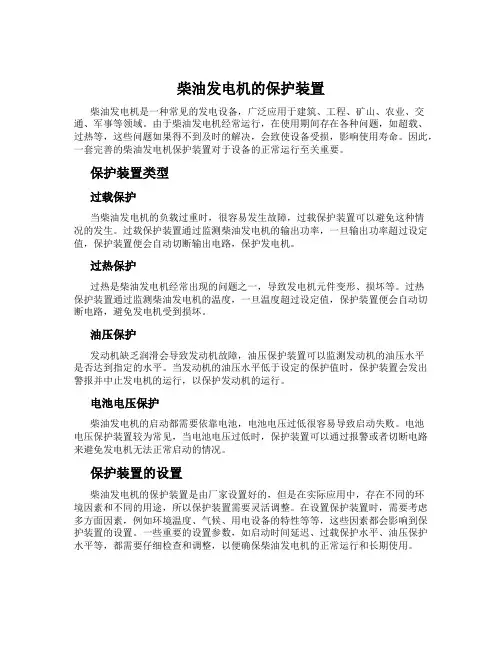

柴油发电机的保护装置柴油发电机是一种常见的发电设备，广泛应用于建筑、工程、矿山、农业、交通、军事等领域。
由于柴油发电机经常运行，在使用期间存在各种问题，如超载、过热等，这些问题如果得不到及时的解决，会致使设备受损，影响使用寿命。
因此，一套完善的柴油发电机保护装置对于设备的正常运行至关重要。
保护装置类型过载保护当柴油发电机的负载过重时，很容易发生故障，过载保护装置可以避免这种情况的发生。
过载保护装置通过监测柴油发电机的输出功率，一旦输出功率超过设定值，保护装置便会自动切断输出电路，保护发电机。
过热保护过热是柴油发电机经常出现的问题之一，导致发电机元件变形、损坏等。
过热保护装置通过监测柴油发电机的温度，一旦温度超过设定值，保护装置便会自动切断电路，避免发电机受到损坏。
油压保护发动机缺乏润滑会导致发动机故障，油压保护装置可以监测发动机的油压水平是否达到指定的水平。
当发动机的油压水平低于设定的保护值时，保护装置会发出警报并中止发电机的运行，以保护发动机的运行。
电池电压保护柴油发电机的启动都需要依靠电池，电池电压过低很容易导致启动失败。
电池电压保护装置较为常见，当电池电压过低时，保护装置可以通过报警或者切断电路来避免发电机无法正常启动的情况。
保护装置的设置柴油发电机的保护装置是由厂家设置好的，但是在实际应用中，存在不同的环境因素和不同的用途，所以保护装置需要灵活调整。
在设置保护装置时，需要考虑多方面因素，例如环境温度、气候、用电设备的特性等等，这些因素都会影响到保护装置的设置。
一些重要的设置参数，如启动时间延迟、过载保护水平、油压保护水平等，都需要仔细检查和调整，以便确保柴油发电机的正常运行和长期使用。
总结柴油发电机的保护装置是非常重要的，在长时间的使用中，使用者需要定期对保护装置进行检查和维修，以保证其正常工作。
如果保护装置失效，会导致发电机失去保护，甚至导致发生事故。
因此，合理选择保护装置的类型和设置是非常必要的。

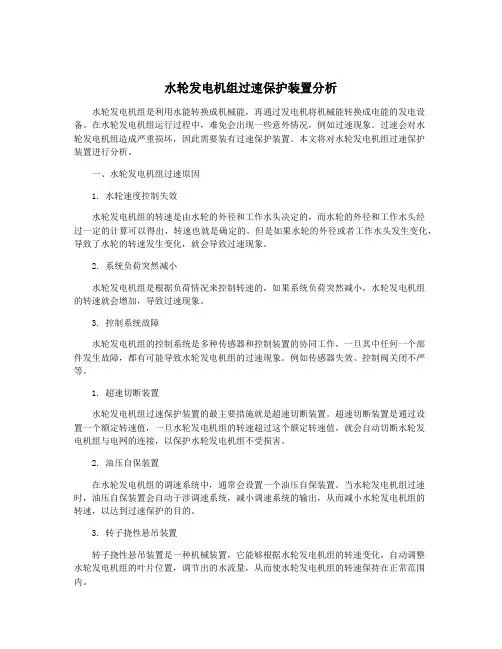

水轮发电机组过速保护装置分析水轮发电机组是利用水能转换成机械能，再通过发电机将机械能转换成电能的发电设备。
在水轮发电机组运行过程中，难免会出现一些意外情况，例如过速现象。
过速会对水轮发电机组造成严重损坏，因此需要装有过速保护装置。
本文将对水轮发电机组过速保护装置进行分析。
一、水轮发电机组过速原因1. 水轮速度控制失效水轮发电机组的转速是由水轮的外径和工作水头决定的，而水轮的外径和工作水头经过一定的计算可以得出，转速也就是确定的。
但是如果水轮的外径或者工作水头发生变化，导致了水轮的转速发生变化，就会导致过速现象。
2. 系统负荷突然减小水轮发电机组是根据负荷情况来控制转速的，如果系统负荷突然减小，水轮发电机组的转速就会增加，导致过速现象。
3. 控制系统故障水轮发电机组的控制系统是多种传感器和控制装置的协同工作，一旦其中任何一个部件发生故障，都有可能导致水轮发电机组的过速现象。
例如传感器失效、控制阀关闭不严等。
1. 超速切断装置水轮发电机组过速保护装置的最主要措施就是超速切断装置。
超速切断装置是通过设置一个额定转速值，一旦水轮发电机组的转速超过这个额定转速值，就会自动切断水轮发电机组与电网的连接，以保护水轮发电机组不受损害。
2. 油压自保装置在水轮发电机组的调速系统中，通常会设置一个油压自保装置。
当水轮发电机组过速时，油压自保装置会自动干涉调速系统，减小调速系统的输出，从而减小水轮发电机组的转速，以达到过速保护的目的。
3. 转子挠性悬吊装置转子挠性悬吊装置是一种机械装置，它能够根据水轮发电机组的转速变化，自动调整水轮发电机组的叶片位置，调节出的水流量，从而使水轮发电机组的转速保持在正常范围内。
4. 额定转速报警装置除了超速切断装置外，水轮发电机组还通常会设置一个额定转速报警装置。
当水轮发电机组的转速接近或者超过额定转速值时，额定转速报警装置会发出警报信号，提醒操作人员及时采取措施，防止过速造成损害。
额定转速报警装置通常由速度传感器和报警器组成。
发电机保护装置主要定值整定原则（仅供参考）DGP-11 数字发电机差动保护装置DGP-12数字发电机后备保护装置DGP-13数字发电机接地保护装置北京美兰尼尔电子技术有限公司1 DGP-11 数字发电机差动保护主要定值整定原则1.1 纵差保护1.1.1 差动速断保护动作电流整定差动速断保护动作电流一般按躲过机组非同期合闸产生的最大不平衡电流整定。
一般可取3〜4倍额定电流。
1.1.2 比率差动保护1.121 最小动作电流（IQ 整定I do为差动保护最小动作电流值，应按躲过正常发电机额定负载时的最大不平衡电流（I unb.。
）整定，即：I do =K k • I unb • o 或I do=K k X 2 X 0.031 f2n式中：氐一可靠系数，取1.5 ;I unb • o —发电机额定负荷状态下，实测差动保护中的不平衡电流；I f2n —发电机二次额定电流。
一般可取I do= （0.15〜0.3 I n），通常整定为0.2 I n。
如果实测I unb. o较大，则应尽快查清l unb・o增大的原因，并予消除，避免因I do整定过大而掩盖一、二次设备的缺陷或隐患。
发电机内部短路时，特别是靠近中性点经过渡电阻短路时，机端或中性点侧的三相电流可能不大，为保证内部短路时的灵敏度，最小动作电流I do不应无根据地增大。
1.1.2.2 拐点电流定值（I ro）整定定子电流等于或小于额定电流时，差动保护不必具有制动特性，因此，I ro 可整定为：I ro=（0.8〜1.0）I f2n1.123 比率制动系数（K）整定发电机差动保护比率制动系数按下式整定：K=K k • K ap • K cc• K er式中：反一可靠系数，取1.5 ;K ap—非周期分量系数，取2.0 ；忽一电流互感器同型系数，取1.0 ；K^r —电流互感器比误差，取0.1。
在工程实用中，通常为安全可靠取K=0.3。
1.124 灵敏度校验按上述原则整定的比率制动特性的差动保护，当发电机机端两相金属性短路时, 差动保护的灵敏度一定满足要求，不必进行灵敏度校验。

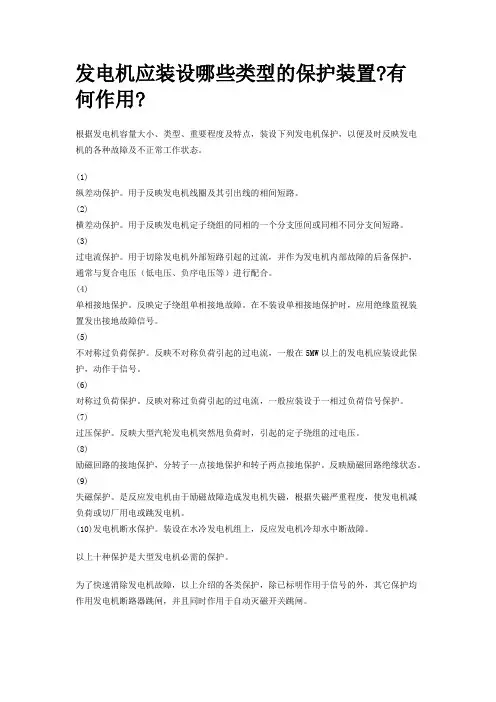

发电机应装设哪些类型的保护装置?有何作用?根据发电机容量大小、类型、重要程度及特点，装设下列发电机保护，以便及时反映发电机的各种故障及不正常工作状态。
(1)纵差动保护。
用于反映发电机线圈及其引出线的相间短路。
(2)横差动保护。
用于反映发电机定子绕组的同相的一个分支匝间或同相不同分支间短路。
(3)过电流保护。
用于切除发电机外部短路引起的过流，并作为发电机内部故障的后备保护，通常与复合电压（低电压、负序电压等）进行配合。
(4)单相接地保护。
反映定子绕组单相接地故障。
在不装设单相接地保护时，应用绝缘监视装置发出接地故障信号。
(5)不对称过负荷保护。
反映不对称负荷引起的过电流，一般在5MW以上的发电机应装设此保护，动作于信号。
(6)对称过负荷保护。
反映对称过负荷引起的过电流，一般应装设于一相过负荷信号保护。
(7)过压保护。
反映大型汽轮发电机突然甩负荷时，引起的定子绕组的过电压。
(8)励磁回路的接地保护，分转子一点接地保护和转子两点接地保护。
反映励磁回路绝缘状态。
(9)失磁保护。
是反应发电机由于励磁故障造成发电机失磁，根据失磁严重程度，使发电机减负荷或切厂用电或跳发电机。
(10)发电机断水保护。
装设在水冷发电机组上，反应发电机冷却水中断故障。
以上十种保护是大型发电机必需的保护。
为了快速消除发电机故障，以上介绍的各类保护，除已标明作用于信号的外，其它保护均作用发电机断路器跳闸，并且同时作用于自动灭磁开关跳闸。
发电机保护简介1 发电机失磁保护失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。
由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。
励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关，可检测发电机是否因失磁而失去静态稳定。
静稳阻抗判据在失磁后静稳边界时动作。
TV断线判据在满足以下两个条件中任一条件：│Ua+Ub+Uc－3U0│≥Uset(电压门坎)或三相电压均低于8V，且0.1A<Ia<Iset(电流门坎)时判为TV二次回路断线，将失磁保护闭锁。
水轮发电机组过速保护装置分析【摘要】水轮发电机组是一种常见的水力发电设备，其安全运行对于电力系统的稳定供电至关重要。
过速是水轮发电机组常见的故障之一，可能导致设备损坏甚至事故发生。
为了保障水轮发电机组的安全运行，过速保护装置被应用于其中。
本文从过速保护装置的作用、工作原理、结构、应用范围和发展趋势等方面进行了分析。
通过对过速保护装置的研究，可以更好地了解其在水轮发电机组中的重要性，提高设备的安全性和可靠性。
未来，可以进一步优化过速保护装置的设计，提高其响应速度和准确性，以适应不断变化的电力系统需求。
过速保护装置在水轮发电机组中扮演着至关重要的角色，对其进行深入研究具有重要的意义和价值。
【关键词】水轮发电机组，过速保护装置，分析，作用，工作原理，结构，应用范围，发展趋势，重要性，研究展望。
1. 引言1.1 背景介绍水轮发电机组是利用水能转换为机械能，再转换为电能的一种能源利用方式。
在水轮发电机组运行过程中，由于各种原因可能导致发电机组超速运行，这种情况下会对设备造成损坏甚至危害人员安全。
过速保护装置的应用变得至关重要。
过速保护装置是一种能够检测并限制设备超速运行的装置，一旦设备运行超速，过速保护装置会及时采取措施，使设备停止运行，避免事故发生。
过速保护装置的作用不仅仅是保护设备和人员的安全，还可以有效延长设备的使用寿命，提高设备的稳定性和可靠性。
水轮发电机组过速保护装置的工作原理主要是通过监测设备运行速度，一旦检测到超速运行，就会通过控制系统切断电源或刹车来限制设备的运行速度。
过速保护装置的结构一般由传感器、控制器和执行器等部件组成，其设计和安装需要符合相关标准和规范。
在实际应用中，过速保护装置广泛用于各类水轮发电机组及其他旋转设备中，为设备安全运行提供了有力保障。
随着科技和工艺的发展，过速保护装置的技术也在不断更新和完善，其发展趋势是向着智能化、便捷化和高效化方向发展。
水轮发电机组过速保护装置是非常重要的设备保护装置，对保障设备和人员安全起着至关重要的作用。
发电机灭磁过压保护装置的测及分析摘要：灭磁就是在发电机组的内部发生故障时，在转子绝缘允许的情况下，尽快地将发电机转子绕组中励磁电流所产生的磁场减弱到尽可能小的过程。
氧化锌非线性电阻由于其灭磁速度快，限压效果好等特点，已经被国内大中型发电机组广泛采用，所以对于氧化锌电阻的常规监测也显得尤为重要，灭磁装置作为发电机组安全的最后屏障，其运行的可靠性和安全性也被各大电厂所重视。
关键词：灭磁电阻漏电流导通值一、发电机励磁的参数及灭磁装置的工作原理介绍励磁系统正常停机，调节器自动逆变灭磁；事故停机，跳灭磁开关FMK将磁场能量转移到高能氧化锌非线性电阻60FR 中灭磁。
当发电机处于非正常运行状态时，将在转子回路中产生很高的感应电压，此时安装在转子回路中的转子过电压检测单元CF1模块将检测到转子正向过电压信号，触发60SCR可控硅元件，非线性电阻60FR电阻导通将产生的过电压抑制。
二、对灭磁过压保护装的测试1、试验方案1.1转子绕组侧保护特性试验：1.1.1正向触发回路元件特性测试，1.1.2反向过电压保护整定值特性测试、将1#功率柜、2#功率柜、3#功率柜的交流刀闸断开，灭磁开关分闸，将灭磁专用测试台的交流高压直接接在转子正负两端。
同时按图接上录波器（示波器分压电阻10：1）手动升压T1调压器，观察录波器波形，当保护装置动作时，保存录波波形。
以上试验进行两次。
保护特性测试电路图转子侧正向过电压触发电压保护特性测试（第1次）正向过电压保护触发值2130V，反向过电压保护整定值1000V。
转子侧正向过电压触发电压保护特性测试（第2次）1.2转子侧氧化锌特性测试。
试验仪器：HK-II氧化锌直流参数测试仪万用表实验前用万用表测量60R1~60R18熔断器，熔断器导通正常。
拆除熔断器，用氧化锌直流参数测试仪测试转子侧氧化锌的电气参数。
转子侧氧化锌单元U10mA电压及漏电流测试结果气温25 °c1.3转子侧氧化锌反向限压保护特性测试。
发电机的自动保护装置说明书1. 引言发电机作为重要的电力设备，在运行过程中需要具备自动保护装置，以保证其安全可靠的运行。
本说明书旨在详细介绍发电机的自动保护装置的功能及使用方法，使用户正确操作和维护发电机。
2. 装置概述发电机的自动保护装置是一套集电气、机械与仪表于一体的装置，用于监测发电机的运行状态并在出现异常情况时采取相应的保护措施。
主要包括以下几种保护装置：2.1 过载保护装置过载保护装置通过监测发电机的电流，并与设定值进行比较，一旦超过设定的过载电流阈值，装置将自动切断电源，以防止发电机因过载而受损。
2.2 短路保护装置短路保护装置可以及时发现发电机内部的短路故障，并迅速切断电源，防止故障蔓延扩大，保护发电机安全运行。
2.3 欠电流保护装置欠电流保护装置用于检测发电机的输出电流，一旦电流低于设定的欠电流阈值，装置将自动切断电源，以避免发电机在负载不足的情况下运行造成异常。
2.4 过温保护装置过温保护装置用于监测发电机的温度，一旦温度超过设定的过温阈值，装置将自动切断电源，并发出警报信号，以防止发电机因过热而损坏。
3. 使用方法3.1 装置开关及操作面板发电机的自动保护装置通常安装在操作面板上，面板上会有相应的装置开关和指示灯。
操作人员在使用前应确保装置开关处于正常工作状态，并关注指示灯显示情况。
3.2 监测及报警自动保护装置会不断监测发电机的运行状态，一旦发现异常情况，装置会及时发出警报信号，并通过指示灯显示异常类型。
用户应及时采取相应措施，确认问题并排除故障原因。
3.3 处理异常情况当发电机出现过载、短路、欠电流或过温等问题时，用户应首先切断电源，停止发电机运行。
然后，检查相应的保护装置是否失效或受损，如有需要，应及时更换或修复。
4. 注意事项4.1 系统维护定期对发电机的自动保护装置进行维护和巡检，确保其正常运行。
如发现异常情况或装置损坏，应及时联系专业维修人员进行处理。
4.2 保持清洁保持发电机及其自动保护装置的周围环境整洁，避免灰尘、水分等物质进入装置内部，以确保装置正常、稳定地运行。
发电机继电保护装置的配置与整定计算发电机是电力系统的重要组成部分，其安全、稳定运行对电网的供电质量和可靠性至关重要。
为保护发电机免受故障损害，需要配置相应的继电保护装置，并进行合理的整定计算。
本文将从发电机继电保护装置的配置和整定计算两个方面进行详细介绍。
一、发电机继电保护装置的配置1.发电机差动保护装置：差动保护是发电机继电保护的核心，用于检测发电机绕组的电流差异，发现和切除故障电流。
一般配置相对差动保护和绝对差动保护两种装置。
2.发电机过电流保护装置：用于检测发电机的过电流及短路故障。
应配置相间过电流保护、接地过电流保护等。
3.发电机保护装置：用于检测和切除发电机励磁系统的故障。
应配置断电保护、控制电源故障保护、励磁场时限保护等。
4.发电机过频保护装置：用于检测并切除发电机频率上升过快的故障，以保护发电机绕组和机械设备。
5.发电机欠频装置：用于检测并切除发电机频率下降过快的故障，以保护发电机绕组和机械设备。
6.发电机失步保护装置：用于检测并切除发电机失步故障，以防止发电机绕组过热和机械设备损坏。
7.发电机振动保护装置：用于检测发电机运行时的振动情况，以判断是否存在故障，并进行相应的保护措施。
二、发电机继电保护装置的整定计算1.差动保护装置整定：差动保护装置的整定主要包括设定电流和动作时间的确定。
设定电流是指差动保护装置的动作电流值，动作时间则是指差动保护装置从检测到故障后的动作时间。
2.过电流保护装置整定：过电流保护装置的整定包括相间过电流保护和接地过电流保护两个部分。
相间过电流保护的整定包括相别选择、设定电流和动作时间的确定；接地过电流保护的整定则包括接地电流设定值和动作时间的确定。
3.频率保护装置整定：频率保护装置的整定包括过频保护和欠频保护两个部分。
过频保护的整定包括过频设定值和动作时间的确定；欠频保护的整定则包括欠频设定值和动作时间的确定。
4.失步保护装置整定：失步保护装置的整定主要包括失步电压设定值和动作时间的确定。
发电机保护装置主要定值整定原则Revised by Petrel at 2021发电机保护装置主要定值整定原则（仅供参考）DGP-11数字发电机差动保护装置DGP-12数字发电机后备保护装置DGP-13数字发电机接地保护装置北京美兰尼尔电子技术有限公司1DGP-11数字发电机差动保护主要定值整定原则1.1纵差保护1.1.1差动速断保护动作电流整定差动速断保护动作电流一般按躲过机组非同期合闸产生的最大不平衡电流整定。
一般可取3～4倍额定电流。
1.1.2比率差动保护1.1.2.1最小动作电流（I do）整定I do为差动保护最小动作电流值，应按躲过正常发电机额定负载时的最大不平衡电流（I unb·o）整定，即：或I do=K k×2×0.03I f2nI do=K k·I unb·o式中：K k—可靠系数，取1.5；—发电机额定负荷状态下，实测差动保护中的不平衡电流；I unb·oI f2n—发电机二次额定电流。
一般可取I do=（0.15～0.3 I n），通常整定为0.2 I n。
如果实测I unb·o较大，则应尽快查清I unb·o增大的原因，并予消除，避免因I do整定过大而掩盖一、二次设备的缺陷或隐患。
发电机内部短路时，特别是靠近中性点经过渡电阻短路时，机端或中性点侧的三相电流可能不大，为保证内部短路时的灵敏度，最小动作电流I do不应无根据地增大。
1.1.2.2拐点电流定值（I ro）整定定子电流等于或小于额定电流时，差动保护不必具有制动特性，因此，I ro可整定为：I ro=（0.8～1.0）I f2n1.1.2.3比率制动系数（K）整定发电机差动保护比率制动系数按下式整定：K=K k·K ap·K cc·K er式中：K k—可靠系数，取1.5；K ap—非周期分量系数，取2.0；K cc—电流互感器同型系数，取1.0；K er—电流互感器比误差，取0.1。
发电机的继电保护概述发电机是电力系统中不可缺少的部分，其在电力系统中扮演着至关重要的角色。
而发电机的继电保护则是用来保护其安全运行的关键。
本文将介绍发电机继电保护的概念、原理和案例。
发电机继电保护的概念发电机继电保护是指一种用于检测、诊断发电机故障的电气保护装置。
正常情况下，发电机继电保护不工作，只有在特定故障情况下才启动，以保护发电机不因故障而损坏。
发电机继电保护的原理发电机继电保护的原理是利用发电机输出端的电流和电压等特性参数，并与正常工作的参数进行比较，当出现异常时便会启动保护机制。
具体来说，发电机继电保护机制包括了下列各项：•过流保护：指在发电机输出过流时，保护装置将会切断电路。
•过热保护：指在发电机运行过程中，出现过高温度时，保护装置将会切断电路。
•过载保护：指在发电机负载过重时，保护装置将会切断电路。
•短路保护：指在发电机输出短路时，保护装置将会切断电路。
此外，发电机继电保护还可以通过注入特定的信号来判断发电机的工作状态，并在出现故障时发出警报信号。
发电机继电保护的案例发电机继电保护在电力系统中的作用不可小觑，其可以避免电力系统发生重大事故。
下面列举几个发电机继电保护的应用案例：载波微机保护装置该装置结合载波通信技术和可编程序控制器（PLC）技术，可以实现高速的保护动作，适用于大型发电机。
带有故障诊断功能的继电保护该装置通过监测发电机的参数变化，可以及时检测出故障，并通过对故障进行诊断，快速定位故障点。
同时还能提供全面的状态数据，以便运行人员进行快速的故障排除。
基于人工神经网络的继电保护该装置通过人工神经网络算法对发电机工作过程进行建模，并利用建模结果进行快速诊断。
由于具有较强的自适应能力，可以适用于复杂的电力系统。
结论通过本文的介绍，可以看出发电机继电保护在电力系统中的重要性。
未来随着电力系统的发展，发电机继电保护技术也将不断提升，以更好地保障电力系统的安全运行。
中化二建电仪安装工程有限公司
1#发电机保护
投产试验报告
施工单位:
保护名称:
报告审核人:
调试者:
试验日期:2011年11月8日
1:绝缘检查
2:保护动作出口检查
3：试验所用仪器
4:保护装置整定值效验
额定参数:PT变比10000V/100V CT变比500A/5A 1:发电机差动保护效验:
1)发电机差动定值
2)动作值效验：
2:发电机负压过流保护效验1)发电机复合低压过流定值:
2)动作值效验:
3:发电机转子接地保护效验1)发电机转子接地保护定值:
2)动作值效验
4:定子接地保护效验
1)发电机3 Io定子接地定值:
2)大电流闭锁定值:
3)动作值效验:
5:发电机对称过负荷保护效验1)发电机对称过负荷定值:
6:发电机不对称过负荷保护效验1)发电机不对称过负荷定值:
7:发电机机端过电压保护效验1)发电机过压:
2)动作值效验:。
