电弧的基本特征

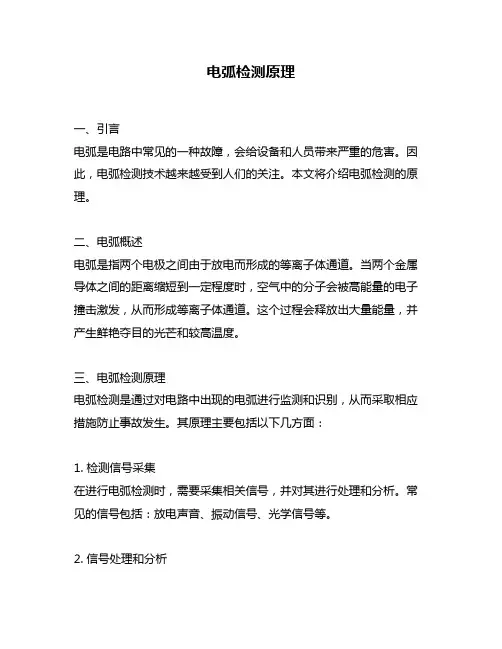

电弧检测原理一、引言电弧是电路中常见的一种故障，会给设备和人员带来严重的危害。

因此，电弧检测技术越来越受到人们的关注。

本文将介绍电弧检测的原理。

二、电弧概述电弧是指两个电极之间由于放电而形成的等离子体通道。

当两个金属导体之间的距离缩短到一定程度时，空气中的分子会被高能量的电子撞击激发，从而形成等离子体通道。

这个过程会释放出大量能量，并产生鲜艳夺目的光芒和较高温度。

三、电弧检测原理电弧检测是通过对电路中出现的电弧进行监测和识别，从而采取相应措施防止事故发生。

其原理主要包括以下几方面：1. 检测信号采集在进行电弧检测时，需要采集相关信号，并对其进行处理和分析。

常见的信号包括：放电声音、振动信号、光学信号等。

2. 信号处理和分析采集到的信号需要经过滤波、转换、放大等处理，以便进行后续的分析和识别。

常见的信号处理方法包括：傅里叶变换、小波变换、时频分析等。

3. 特征提取和分类通过对处理后的信号进行特征提取和分类，可以判断出是否存在电弧。

常见的特征包括：频率、幅值、波形等。

分类方法包括：模式识别、神经网络等。

4. 报警和控制当检测到电弧时，需要及时报警并采取相应措施。

常见的控制方法包括：切断电源、降低电压等。

四、电弧检测技术发展趋势随着科技的不断进步，电弧检测技术也在不断发展。

目前主要有以下几个方向：1. 多参数检测传统的电弧检测主要依靠单一参数进行判断，但是这种方法容易出现误判或漏报。

因此，未来的发展趋势是采用多参数综合判断。

2. 智能化监控随着人工智能技术的不断发展，未来的电弧检测将更加智能化。

通过机器学习等技术，可以实现自动识别和判断。

3. 非接触式检测传统的电弧检测需要接触电路，而非接触式检测可以避免操作人员的安全风险。

因此，未来的发展趋势是采用非接触式检测技术。

五、结论电弧是一种常见的电路故障，会给设备和人员带来严重危害。

通过采用电弧检测技术，可以及时发现并采取措施防止事故发生。

未来的电弧检测技术将更加智能化和多元化。

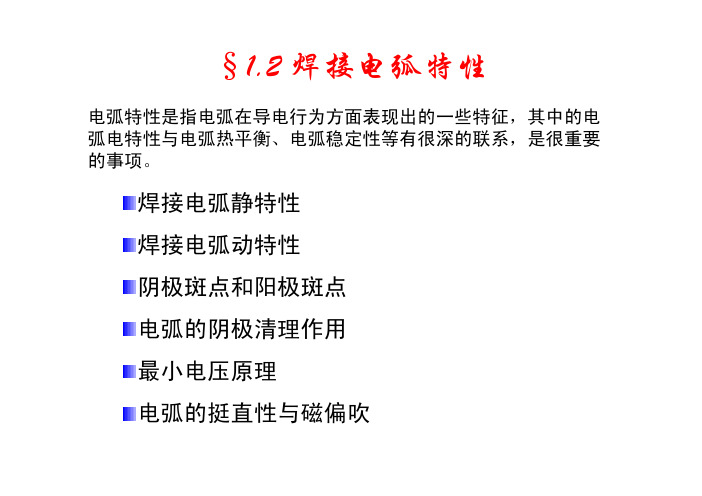

§1.2 焊接电弧特性电弧特性是指电弧在导电行为方面表现出的一些特征，其中的电弧电特性与电弧热平衡、电弧稳定性等有很深的联系，是很重要的事项。

焊接电弧静特性焊接电弧动特性阴极斑点和阳极斑点电弧的阴极清理作用最小电压原理电弧的挺直性与磁偏吹1. 焊接电弧静特性1）电弧静特性曲线变化特征（与金属电阻对应理解）电弧的电流·电压特性左图概念性示出稳定状态下焊接电弧的电流·电压特性，称作电弧静特性曲线。

静特性曲线是在①某一电弧长度数值下，在②稳定的保护气流量和③电极条件下（还应包括其他稳定条件），改变电弧电流数值，在电弧达到稳定燃烧状态时所对应的电弧电压曲线。

呈现3个区段的变化特点下降特性区（负阻特性区）平特性区上升特性区3个特性区域的特点是由于电弧自身性质所确定的，主要和电弧自身形态、所处环境、电弧产热与散热平衡等有关在小电流区：电弧电压随电流的增大而减小，呈现负阻特性。

原因如下：电流小时，电弧热量低，导电性差，需要较高的电场推导电荷运动；电弧极区（特别是阴极区），温度低，提供电子能力差，会形成较强的极区电场；电流增大：电弧中产生和运动等量的电荷不再需要更高的电场；电弧自身性质具有保持热量动态平衡的能力当电流稍大时：焊条金属将产生金属蒸气的发射和粒子流。

消耗能量，故E不用降低当电流进一步增大时，金属蒸气的发射和等离子流的冷却作用进一步增强，同时由于电磁收缩力的作用，电弧断面不能随电流的增加而成比例的增加，电弧电压降升高，电弧静特性呈正特性。

埋弧焊电弧静特性曲线埋弧焊电弧的散热损失小，且电弧中基本没有GTA、GMA那样的等离子流存在，采用粗焊丝大电流，电弧特性呈下降趋势。

电弧特性反应了电弧的导电性能和变化特征，电弧种发生的许多现象都与静特性有关，也可以用于对比解释各种电弧焊方法的差别③电极条件非熔化电极情况下，电极成分对电弧电压会有一定程度的影响④母材情况母材热导率影响所形成的熔池大小以及母材热输入量中散失热量的快慢，对电流产生间接的冷却作用。

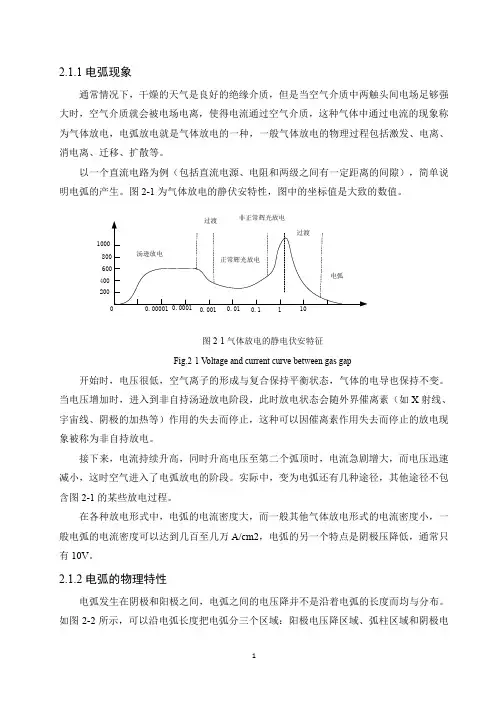

2.1.1电弧现象通常情况下，干燥的天气是良好的绝缘介质，但是当空气介质中两触头间电场足够强大时，空气介质就会被电场电离，使得电流通过空气介质，这种气体中通过电流的现象称为气体放电，电弧放电就是气体放电的一种，一般气体放电的物理过程包括激发、电离、消电离、迁移、扩散等。

以一个直流电路为例（包括直流电源、电阻和两级之间有一定距离的间隙），简单说明电弧的产生。

图2-1为气体放电的静伏安特性，图中的坐标值是大致的数值。

200400图2-1气体放电的静电伏安特征Fig.2-1 V oltage and current curve between gas gap开始时，电压很低，空气离子的形成与复合保持平衡状态，气体的电导也保持不变。

当电压增加时，进入到非自持汤逊放电阶段，此时放电状态会随外界催离素（如X 射线、宇宙线、阴极的加热等）作用的失去而停止，这种可以因催离素作用失去而停止的放电现象被称为非自持放电。

接下来，电流持续升高，同时升高电压至第二个弧顶时，电流急剧增大，而电压迅速减小，这时空气进入了电弧放电的阶段。

实际中，变为电弧还有几种途径，其他途径不包含图2-1的某些放电过程。

在各种放电形式中，电弧的电流密度大，而一般其他气体放电形式的电流密度小，一般电弧的电流密度可以达到几百至几万A/cm2，电弧的另一个特点是阴极压降低，通常只有10V 。

2.1.2电弧的物理特性电弧发生在阴极和阳极之间，电弧之间的电压降并不是沿着电弧的长度而均与分布。

如图2-2所示，可以沿电弧长度把电弧分三个区域：阳极电压降区域、弧柱区域和阴极电压降区域[20]。

静触头弧柱动触头图2-2电弧的组成区域Fig.2-2 Component of arc当电弧产生时，阴极电压降区周围的空气会产生大量的正电荷，形成正离子层，使得阴极区周围电位发生突变。

这时候在阴极区表面上一个很小的区域（阴极斑点区），约25-4-cm 1010至大小的区域将产生电弧放电时的大部分电子，位于电弧中间的是弧柱区，通常自由状态下可以把弧柱近似看成一个圆柱体的气体通道。

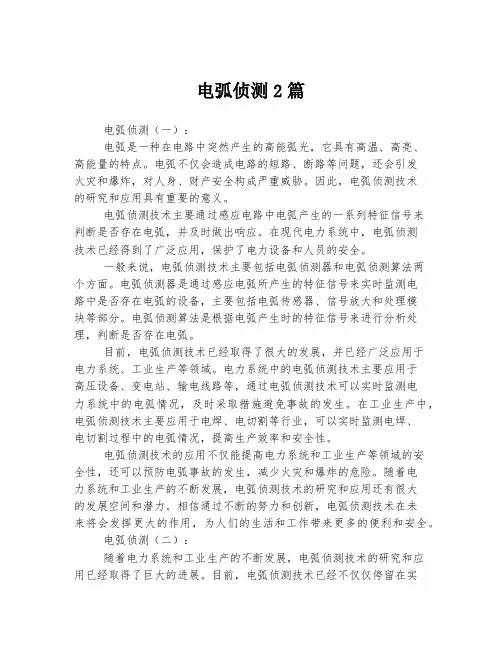

电弧侦测2篇电弧侦测（一）：电弧是一种在电路中突然产生的高能弧光，它具有高温、高亮、高能量的特点。

电弧不仅会造成电路的短路、断路等问题，还会引发火灾和爆炸，对人身、财产安全构成严重威胁。

因此，电弧侦测技术的研究和应用具有重要的意义。

电弧侦测技术主要通过感应电路中电弧产生的一系列特征信号来判断是否存在电弧，并及时做出响应。

在现代电力系统中，电弧侦测技术已经得到了广泛应用，保护了电力设备和人员的安全。

一般来说，电弧侦测技术主要包括电弧侦测器和电弧侦测算法两个方面。

电弧侦测器是通过感应电弧所产生的特征信号来实时监测电路中是否存在电弧的设备，主要包括电弧传感器、信号放大和处理模块等部分。

电弧侦测算法是根据电弧产生时的特征信号来进行分析处理，判断是否存在电弧。

目前，电弧侦测技术已经取得了很大的发展，并已经广泛应用于电力系统、工业生产等领域。

电力系统中的电弧侦测技术主要应用于高压设备、变电站、输电线路等，通过电弧侦测技术可以实时监测电力系统中的电弧情况，及时采取措施避免事故的发生。

在工业生产中，电弧侦测技术主要应用于电焊、电切割等行业，可以实时监测电焊、电切割过程中的电弧情况，提高生产效率和安全性。

电弧侦测技术的应用不仅能提高电力系统和工业生产等领域的安全性，还可以预防电弧事故的发生，减少火灾和爆炸的危险。

随着电力系统和工业生产的不断发展，电弧侦测技术的研究和应用还有很大的发展空间和潜力。

相信通过不断的努力和创新，电弧侦测技术在未来将会发挥更大的作用，为人们的生活和工作带来更多的便利和安全。

电弧侦测（二）：随着电力系统和工业生产的不断发展，电弧侦测技术的研究和应用已经取得了巨大的进展。

目前，电弧侦测技术已经不仅仅停留在实时监测电弧的存在与否，还可以对电弧的参数进行精确的测量和分析。

这些参数包括电弧的强度、能量、时长等，可以为电力系统和工业生产提供更详细、更准确的数据支持。

电弧侦测技术的研究和应用离不开对电弧特性的深入探索和理解。

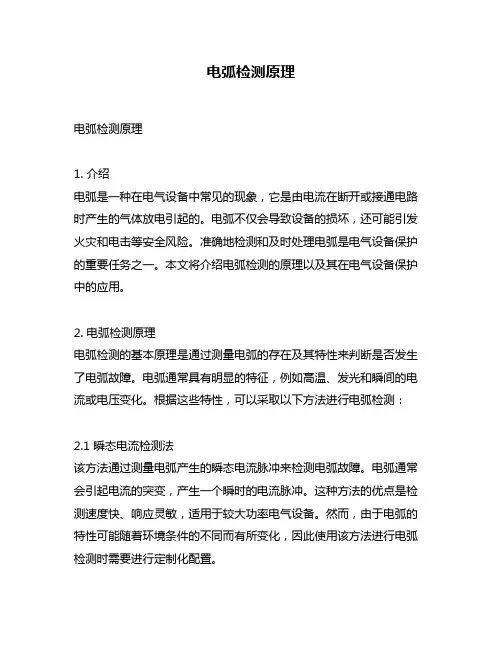

电弧检测原理电弧检测原理1. 介绍电弧是一种在电气设备中常见的现象，它是由电流在断开或接通电路时产生的气体放电引起的。

电弧不仅会导致设备的损坏，还可能引发火灾和电击等安全风险。

准确地检测和及时处理电弧是电气设备保护的重要任务之一。

本文将介绍电弧检测的原理以及其在电气设备保护中的应用。

2. 电弧检测原理电弧检测的基本原理是通过测量电弧的存在及其特性来判断是否发生了电弧故障。

电弧通常具有明显的特征，例如高温、发光和瞬间的电流或电压变化。

根据这些特性，可以采取以下方法进行电弧检测：2.1 瞬态电流检测法该方法通过测量电弧产生的瞬态电流脉冲来检测电弧故障。

电弧通常会引起电流的突变，产生一个瞬时的电流脉冲。

这种方法的优点是检测速度快、响应灵敏，适用于较大功率电气设备。

然而，由于电弧的特性可能随着环境条件的不同而有所变化，因此使用该方法进行电弧检测时需要进行定制化配置。

2.2 光谱分析法该方法通过测量电弧产生的光谱信号来检测电弧故障。

电弧通常会在各个波段产生特定的辐射光谱。

通过分析电弧辐射的光谱特征，可以确定电弧发生的位置、类型和强度。

这种方法的优点是可以实时监测电弧的状态，并且对环境条件的影响较小。

然而，由于光谱分析需要较高的技术要求和设备成本，因此在实际应用中相对较少使用。

2.3 气体检测法该方法通过检测电弧故障产生的气体释放来判断电弧的发生。

电弧故障通常会产生气体，例如氢气、氧气、二氧化碳等。

通过测量环境中这些气体的浓度变化，可以确定是否发生了电弧故障。

这种方法的优点是简单易行、成本较低，因此在许多电气设备中被广泛使用。

然而，这种方法对于小型电弧故障的检测可能不太敏感，因此通常与其他方法结合使用。

3. 应用场景电弧检测在许多电气设备保护中起着重要作用。

下面将介绍一些常见的应用场景：3.1 电力变电站电力变电站是电能传输和分配的重要节点，对电弧的检测要求非常高。

电力变电站通常会配备专用的电弧检测装置，用于实时监测电气设备中的电弧故障，并及时采取相应的措施，以确保设备和工作人员的安全。

第三章电弧的基本特征
一、电弧的定义
电弧是电压太高或者阻抗太低时，电流会以放电的形式从电极间传播出来，从而形成燃烧的电弧的一种电磁现象。

它伴随着长热，光放电或磁场，而且具有非常高的温度，在其中所发生的物质变化是非常迅速的。

二、电弧特性
1、温度：电弧在其中发生的物质变化是非常迅速的，电弧温度的大小取决于灭弧后集中热量的大小，一般情况下，电弧温度在2万到20万K之间。

2、弧光：电弧的火焰几乎没有热量发射，只有电相变放射的波长在500nm以下才能被眼睛看到，它的色调根据电弧温度的不同而有所不同，电流越大，电弧的条状更明显。

3、电弧的频率：电弧的频率就是电弧的闪烁，它比较数字电参数和电网电流频率有关，电流大时，其弧光闪烁效果越明显。

4、电弧距离：电弧距离是指电弧的长度，一般情况下，电弧距离受电压、电流及电绝缘强度影响而有所变化，电绝缘强度越高，电弧所可以达到的距离就越远。

三、电弧的分类
1、按形态分类：可分为单支弧、射弧和双支弧。

2、按成因分类：可分为自发弧、热弧、隔爆弧和工频弧等。

3、按火焰状态分类：可分为静火弧和动火弧。

4、按应用领域分类：可分为医用弧、射频弧、振荡弧、隔爆弧等。
