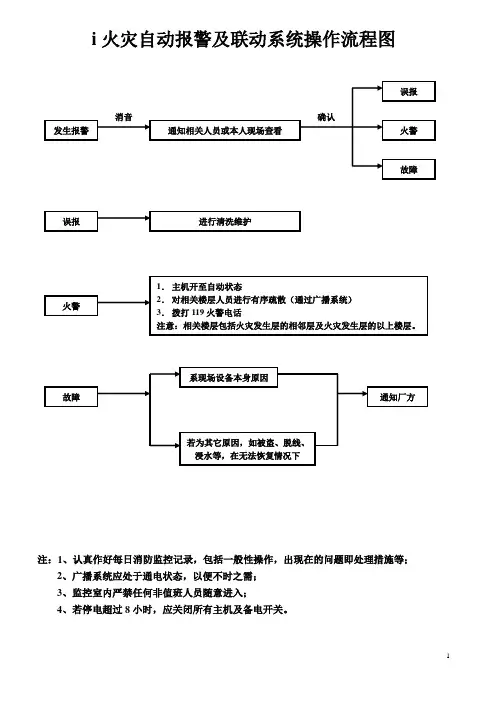

火灾报警控制器操作流程图

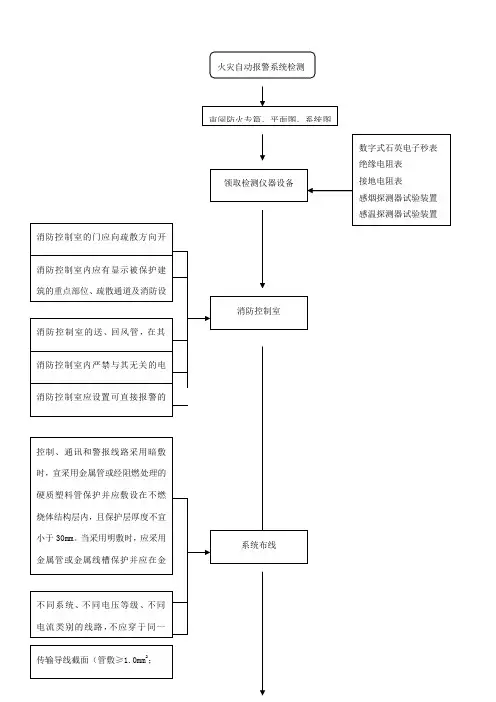

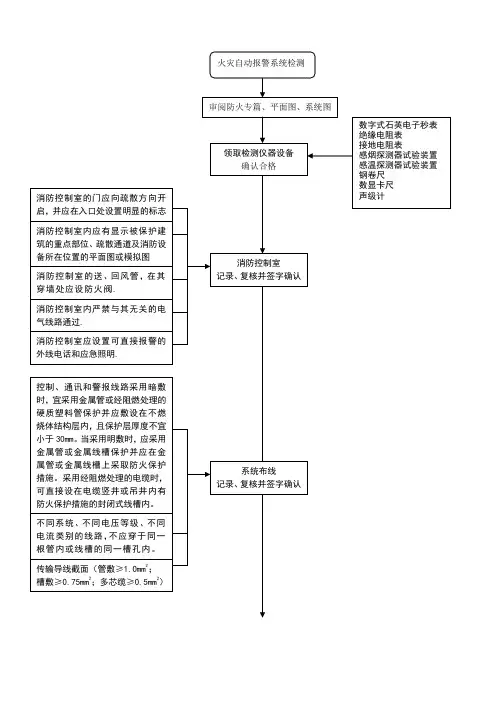

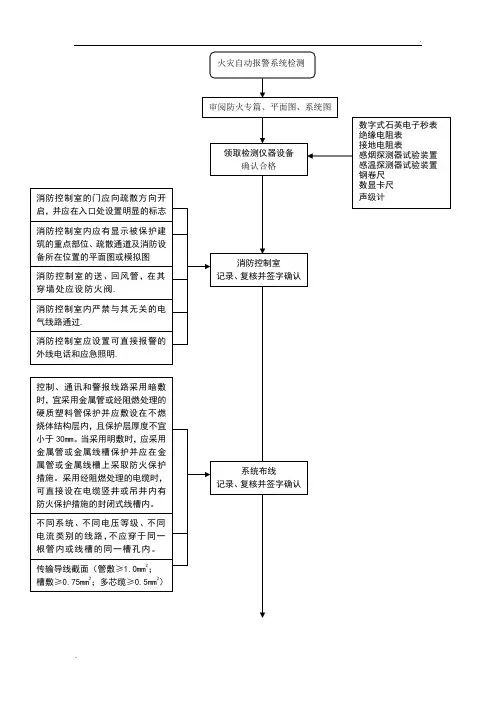

加固措施。
电缆芯线和所配导线的端部，均应标明编号并与图纸一致，字迹清晰不易褪色。
端子板的每个接线端，接线不得超过两根。
报警控制器应有主电源和直流备用电源。
主电源引入线应直接与消防专用电源连接，并应有明显标志。
主电源的保护开关不应采用漏电保护开关。
接地线应采用铜芯绝缘导线，线芯截面积不应小于4mm2；接地应牢固，并有明显标志。
报警控制器的接地应牢固并有明显标志，单独接地接地电阻值应小于4Ω。
报警控制器的接地应牢固并有明显标志，联合接地（共用接地）电阻值应小于1Ω。
主电源断电时应自动转换至备用电源供电，主电源恢复后应自动转换为主电源供电，并应分别显示主、备电源的状态。
壁挂式火灾报警控制器安装在墙上，其底边距地面高度宜为1.3-1.5m，操作方便，靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.5m
柜式火灾报警控制器正面操作距离，当设备单列布置时，不应小于1.5m，双列布置时，不应小于2m，距墙维修距离不应小于1.0m。其底宜高出地面0.1-O.2m。

壁挂式火灾报警控制器安装在墙上，其底边距地面高度宜为-1.5m，操作方便，靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.5m
柜式火灾报警控制器正面操作距离，当设备单列布置时，不应小于1.5m，双列布置时，不应小于2m，距墙维修距离不应小于1.0m。其底宜高出地面.2m。
安装牢固、平稳、不得倾斜。
壁挂式安装在轻度墙上时，应采取加固措施。
电缆芯线和所配导线的端部，均应标明编号并与图纸一致，字迹清晰不易褪色。
端子板的每个接线端，接线不得超过两根。
报警控制器应有主电源和直流备用电源。
主电源引入线应直接与消防专用电源连接，并应有明显标志。
主电源的保护开关不应采用漏电保护开关。
接地线应采用铜芯绝缘导线，线芯截并有明显标志，单独接地接地电阻值应小于4Ω。
报警控制器的接地应牢固并有明显标志，联合接地（共用接地）电阻值应小于1Ω。
主电源断电时应自动转换至备用电源供电，主电源恢复后应自动转换为主电源供电，并应分别显示主、备电源的状态。

P+ L
P+ L
信号输入模块
报警总线
P+ L
P+ L
X1 X2 AC1AC2
或
无源报警 220V 接点输入 交流输入
X1 X2 AC1AC2
或
无源报警 220V 接点输入 交流输入
X1 X2 AC1AC2
或
无源报警 220V 接点输入 交流输入
输入信号： 工作电压： 监视电流： 报警电流：
无源触点 或 交流220V
手动 报警按钮
区域 报警 控制 器
１区
n区
区域 报警 控制 器
集 中 报 警 控 制 器
消 防 控 制 设 备
电源
火灾警报装置 火灾事故照明 火灾事故广播
火警电话 联动控制装置 灭火控制装置
二 火灾事故广播与警报装置
火灾警报装置是发生火灾时向人们发出警告的装置。
包括
警铃
警笛
警灯
声光讯响器等
消防联动控制装置消防联动控制器的基本功能是按照预编逻辑关系来控制相应的被控设备如消火栓按钮报警启动消防泵等其控制方式分为手动和自动两档自动方式自动方式是指当火灾报警控制器报警时联动控制器自动根据逻辑关系来启动相应的被控设备手动方式手动方式则指通过控制器面板上的按键人为控制消消防电话控制装置消防电话控制器是火灾自动报警及联动的配套产品控制器采用单片微处理器全总线设计广泛用于高层建筑综合楼宇的消防紧急通信一旦发后火警消防值班人员可以使用电话主机与各防火分区通信了解火灾情况指挥处理火灾事故
火灾事故广播，是火灾时（或意外事故时）指挥现场人员进行疏散的设备。
由事故广播控制器、功率放大器、音箱等组成。
三 消防联动控制装置

安装牢固、平稳、不得倾斜。
壁挂式安装在轻度墙上时，应采取加固措施。
电缆芯线和所配导线的端部，均应标明编号并与图纸一致，字迹清晰不易褪色。
端子板的每个接线端，接线不得超过两根。
报警控制器应有主电源和直流备用电源。
主电源引入线应直接与消防专用电源连接，并应有明显标志。
主电源的保护开关不应采用漏电保护开关。
壁挂式火灾报警控制器安装在墙上，其底边距地面高度宜为1.3-1.5m，操作方便，靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.5m
柜式火灾报警控制器正面操作距离，当设备单列布0m。其底宜高出地面0.1-O.2m。
接地线应采用铜芯绝缘导线，线芯截面积不应小于4mm2；接地应牢固，并有明显标志。
报警控制器的接地应牢固并有明显标志，单独接地接地电阻值应小于4Ω。
报警控制器的接地应牢固并有明显标志，联合接地（共用接地）电阻值应小于1Ω。
主电源断电时应自动转换至备用电源供电，主电源恢复后应自动转换为主电源供电，并应分别显示主、备电源的状态。

7、火灾处理完毕后，恢复各系统正常工作状态， 记录火灾时间、部位、原因。
5、3 开启事故广 播引导人员 疏散
5、4 根据情况启 动相应消防 设施
6、监视消防设备运行情况，接受反馈信号，根 据火灾发展状况，及时调整设备工作状态。
5、4、1切断着火层 上相关楼层非消防电 源。 5、4、2启动防火分 隔设施（防火卷帘 等）。 5、4、3启动消防水 泵。 5、4、4启动防排烟 风机。 5、4、5启动建筑其 它灭火设备。

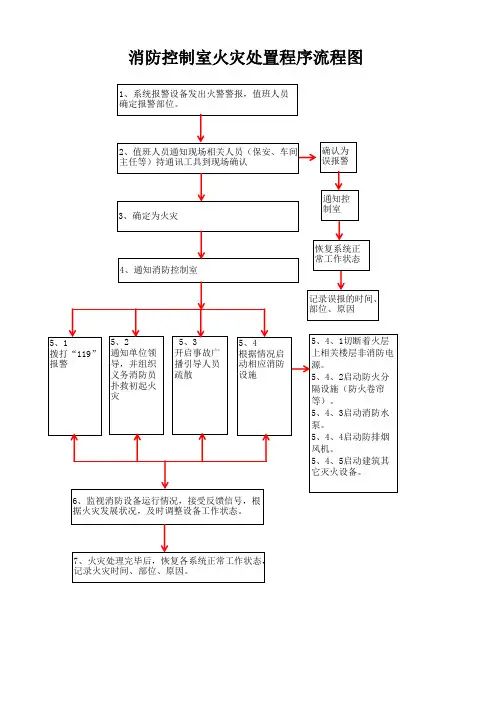

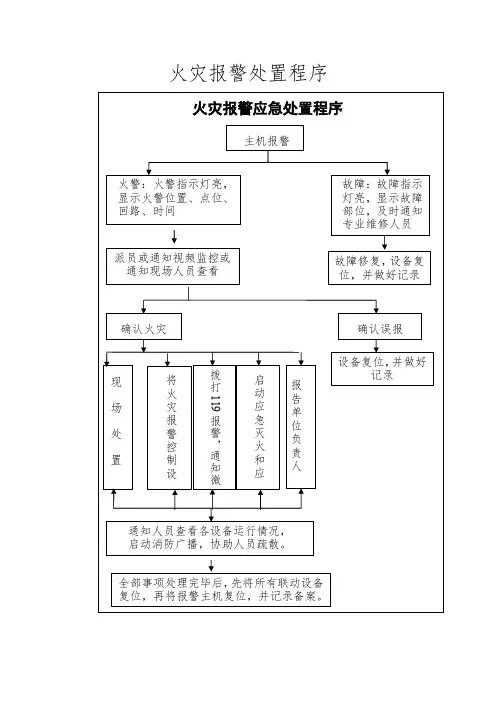

消防控制室火灾处置程序流程图
1、系统报警设备发出火警警报，值班人员 确定报警部位。
2、值班人员通知现场相关人员（保安、车间 主任等）持通讯工具到现场确认
确认为 误报警
3、确定为火灾
通知控 制室
4、通知录误报的时间、 部位、原因
5、1 拨打“119” 报警
5、2 通知单位领 导，并组织 义务消防员 扑救初起火 灾

报警控制器的接地应牢固并有明显标志，单独接地接地电阻值应小于4Ω。
报警控制器的接地应牢固并有明显标志，联合接地（共用接地）电阻值应小于1Ω。
主电源断电时应自动转换至备用电源供电，主电源恢复后应自动转换为主电源供电，并应分别显示主、备电源的状态。
壁挂式火灾报警控制器安装在墙上，其底边距地面高度宜为-1.5m，操作方便，靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.5m
柜式火灾报警控制器正面操作距离，当设备单列布置时，不应小于1.5m，双列布置时，不应小于2m，距墙维修距离不应小于1.0m。其底宜高出地面.2m。
安装牢固、平稳、不得倾斜。
壁挂式安装在轻度墙上时，应采取加固措施。
电缆芯线和所配导线的端部，均应标明编号并与图纸一致，字迹清晰不易褪色。
端子板的每个接线端，接线不得超过两根。
报警控制器应有主电源和直流备用电源。
主电源引入线应直接与消防专用电源连接，并应有明显标志。
主电源的保护开关不应采用漏电保护开关。
接ห้องสมุดไป่ตู้线应采用铜芯绝缘导线，线芯截面积不应小于4mm2；接地应牢固，并有明显标志。
