1.变电站的电容电流计算方法
具体见《电力工程电气设计手册-电气一次部分》 P261页。
1.电缆线路的电容电流计算。
2.架空线路的电容电流计算。
Ic= * K Ic=(~)UeL * K
Ue:系统额定电压—系数:适用于无架空地线
L:电缆(架空线)长度的线路。
—系数:有架空地线。
K:变电所增加的接地电容电流值(系数)
6kV:
10kV:
15kV:
35kV:
63kV:
110kV:
2.厂用电不同截面的电缆电容电流计算 P81。
一条YJLV22-10KV-3*95mm2的电缆,敷设长度27.8Km,求怎样计算电容电流为保证压降,怎样选择电抗器对电压抬升进行抑制对于10kV 电力电缆容流可以用下式估算:
Ic =[(95+)/(2200+]Un×L
Un――线路的额定电压,kV
L ――电缆线路长度,km
S ――电缆截面积,mm2
电缆:
Ic=[(95+×95)/(2200+×95)]××=30.45A
也可根据经验值估算,10KV电缆一般每公里1A左右,35KV电缆一般每公里3A左右。
电容电流的计算书电网的电容电流,应包括有电气连接的所有架空线路、电缆线路、发电机、变压器以及母线和电器的电容电流,并应考虑电网5~10年的发展。
1.架空线路的电容电流可按下式估算:I C =(2.7~3.3)U e L×10-3 (F-1)式中:L——线路的长度(㎞);U e——线路系统电压(线电压KV)I C ——架空线路的电容电流(A);2.7 ——系数,适用于无架空地线的线路;3.3 ——系数,适用于有架空地线的线路;同杆双回线路的电容电流为单回路的1.3~1.6倍。
亦可按附表1所列经验数据查阅。
附表1 架空线路单相接地电容电流(A/km)2.电缆线路的电容电流可按(F-2)式估算,亦可进行计算I C=0.1U e L (F-2)按电容计算电容电流具有金属保护层的三芯电缆的电容值见附表2。
附表2 具有金属保护层的三芯电缆每相对地电容值(µF/㎞)将求得的电缆总电容值乘以1.25即为全系统总的电容近似值(即包括变压器绕组、电 动机以及配电装置等的电容)。
单相接地电容电流可由下式求出: I C =3 U e ωC ×10-3(F-3)其中 ω=2πf e式中 I C —— 单相接地电容电流(A ); U e —— 厂用电系统额定线电压(kV ); ω —— 角频率; f e —— 额定功率(Hz );C —— 厂用电系统每相对地电容(µF );2.2、6~10 kV 电缆和架空线的单相接地电容电流I C 也可通过下式求出近似值。
6kV 电缆线路=I C 6S 22002.84S95++U e (A ) (F-4)10kV 电缆线路 =I C 0.23S22001.44S95++U e(A ) (F-5) 式中 S —— 电缆截面 (㎜²)U e —— 厂用电系统额定电压(kV ) 2.3 电容电流的经验值见附表3。
附表3 6~35kV 电缆线路单位长度的电容电流(A/㎞)2.4 6~10 kV 交联聚乙烯绝缘电力电缆的接地电容电流。
1.变电站的电容电流计算方法
具体见《电力工程电气设计手册-电气一次部分》 P261页。
1.电缆线路的电容电流计算。
2.架空线路的电容电流计算。
Ic= * K Ic=(~)UeL * K
Ue:系统额定电压—系数:适用于无架空地线
L:电缆(架空线)长度的线路。
—系数:有架空地线。
K:变电所增加的接地电容电流值(系数)
6kV:
10kV:
15kV:
35kV:
63kV:
110kV:
2.厂用电不同截面的电缆电容电流计算 P81。
一条YJLV22-10KV-3*95mm2的电缆,敷设长度27.8Km,求怎样计算电容电流为保证压降,怎样选择电抗器对电压抬升进行抑制对于10kV 电力电缆容流可以用下式估算:
? Ic =[(95+)/(2200+]Un×L
? ?Un――线路的额定电压,kV
? L ――电缆线路长度,km
? ?S ――电缆截面积,mm2
电缆:
Ic=[(95+×95)/(2200+×95)]××=30.45A
也可根据经验值估算,10KV电缆一般每公里1A左右,35KV电缆一般每公里3A左右。
一、电力线路电容电流估算方法。
一、中性点不接地系统对地电容电流近似计算公式:
无架空地线:Ic=××U×L×10-3(A)
有架空地线:Ic=××U×L×10-3(A)
其中U为额定线电压(KV)
L为线路长度(KM)
为系数,如果是水泥杆、铁塔线路增加10%
说明:1、双回线路的电容电流是单回线路的倍(6-10KV系统)
1、按现场实测经验:夏季比冬季电容电流增加10%左右。
2、由变电所中电力设备所引起的电容电流的增加估算如下:
额定电压(KV) 6 10 35 110
增值% 18 16 13 10
二、电力电缆线路的电容电流估算
6KV:Ic=Ue(95+)/(2200+6S)(安/公里)
10KV:Ic=Ue(95+)/(2200+)(安/公里)
其中S为电缆截面积(mm2)
Ue为额定线电压(KV)
上面的公式适用于油浸纸绝缘电力电缆,聚氯乙烯绞联电缆单位长度对地电容电流比油浸纸绝缘电力电缆大,参考厂家提供的参数和现场实测经验,大约增值20%左右。
电容电流的计算书电网的电容电流,应包括有电气连接的所有架空线路、电缆线路、发电机、变压器以及母线和电器的电容电流,并应考虑电网5~10年的发展。
1.架空线路的电容电流可按下式估算:I C =(2.7~3.3)U e L×10-3 (F-1)式中:L——线路的长度(㎞);U e——线路系统电压(线电压KV)I C ——架空线路的电容电流(A);2.7 ——系数,适用于无架空地线的线路;3.3 ——系数,适用于有架空地线的线路;同杆双回线路的电容电流为单回路的1.3~1.6倍。
亦可按附表1所列经验数据查阅。
附表1 架空线路单相接地电容电流(A/km)2.电缆线路的电容电流可按(F-2)式估算,亦可进行计算I C=0.1U e L (F-2)按电容计算电容电流具有金属保护层的三芯电缆的电容值见附表2。
附表2 具有金属保护层的三芯电缆每相对地电容值(µF/㎞)将求得的电缆总电容值乘以1.25即为全系统总的电容近似值(即包括变压器绕组、电 动机以及配电装置等的电容)。
单相接地电容电流可由下式求出: I C =3 U e ωC ×10-3(F-3)其中 ω=2πf e式中 I C —— 单相接地电容电流(A ); U e —— 厂用电系统额定线电压(kV ); ω —— 角频率; f e —— 额定功率(Hz );C —— 厂用电系统每相对地电容(µF );2.2、6~10 kV 电缆和架空线的单相接地电容电流I C 也可通过下式求出近似值。
6kV 电缆线路=I C 6S 22002.84S95++U e (A ) (F-4)10kV 电缆线路 =I C 0.23S22001.44S95++U e(A ) (F-5) 式中 S —— 电缆截面 (㎜²)U e —— 厂用电系统额定电压(kV ) 2.3 电容电流的经验值见附表3。
附表3 6~35kV 电缆线路单位长度的电容电流(A/㎞)2.4 6~10 kV 交联聚乙烯绝缘电力电缆的接地电容电流。

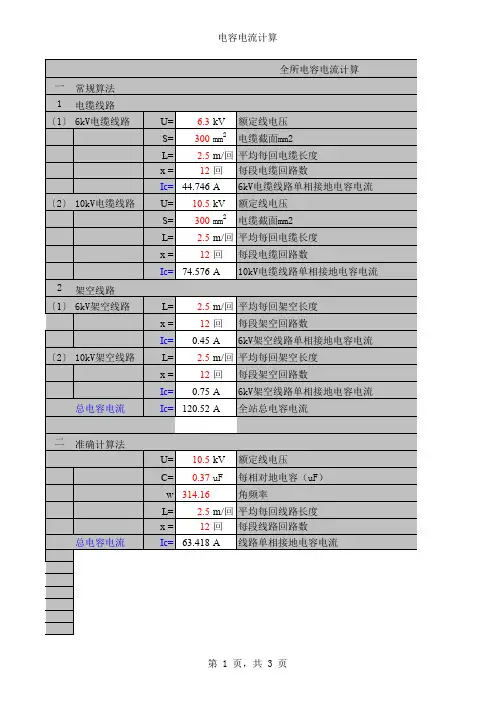

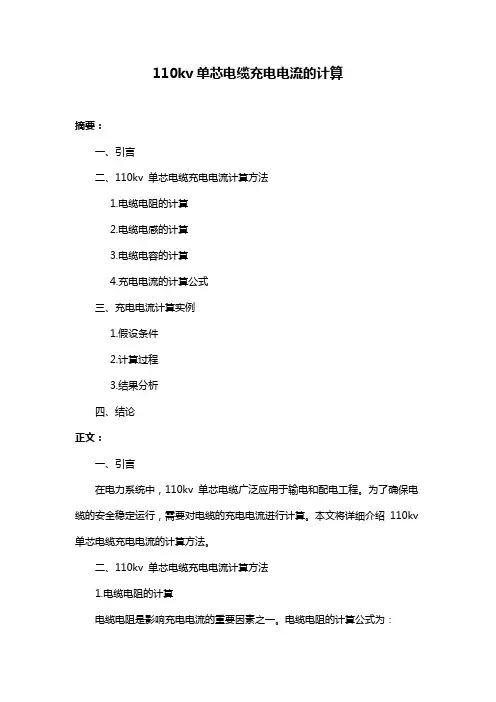

110kv单芯电缆充电电流的计算摘要:一、引言二、110kv 单芯电缆充电电流计算方法1.电缆电阻的计算2.电缆电感的计算3.电缆电容的计算4.充电电流的计算公式三、充电电流计算实例1.假设条件2.计算过程3.结果分析四、结论正文:一、引言在电力系统中,110kv 单芯电缆广泛应用于输电和配电工程。
为了确保电缆的安全稳定运行,需要对电缆的充电电流进行计算。
本文将详细介绍110kv 单芯电缆充电电流的计算方法。
二、110kv 单芯电缆充电电流计算方法1.电缆电阻的计算电缆电阻是影响充电电流的重要因素之一。
电缆电阻的计算公式为:R = ρ * L / S其中,R 为电缆电阻(Ω),ρ为电缆材料的电阻率(Ω·m),L 为电缆长度(m),S 为电缆截面积(m)。
2.电缆电感的计算电缆电感对充电电流的影响也不容忽视。
电缆电感的计算公式为:L = μ * L0其中,L 为电缆电感(H),μ为电缆材料的相对磁导率,L0 为电缆长度(m)。
3.电缆电容的计算电缆电容对充电电流的影响主要体现在高频信号传输过程中。
电缆电容的计算公式为:C = ε * S / d其中,C 为电缆电容(F),ε为电缆材料的介电常数,S 为电缆截面积(m),d 为电缆厚度(m)。
4.充电电流的计算公式根据电缆的电阻、电感和电容,可以得到充电电流的计算公式:I = U / (Z * √3)其中,I 为充电电流(A),U 为电网电压(kV),Z 为电缆的复阻抗,√3 为3 的平方根。
三、充电电流计算实例1.假设条件假设有一条110kv 单芯电缆,电缆长度为1000m,截面积为1000mm,材料为铜。
电网电压为110kV,频率为50Hz。
2.计算过程根据假设条件,可以计算出电缆的电阻、电感和电容。
然后,根据充电电流的计算公式,可以得到充电电流。
3.结果分析通过计算,得出该110kv 单芯电缆的充电电流为1.81A。
四、结论本文详细介绍了110kv 单芯电缆充电电流的计算方法,并通过实例进行了计算。
自动化论坛:单相接地电容电流的计算方法单相接地电容电流的计算4.1 空载电缆电容电流的计算方法有以下两种:(1)根据单相对地电容,计算电容电流(见参考文献2)。
Ic=√3×UP×ω×C×103式中: UP━电网线电压(kV)C ━单相对地电容(F)一般电缆单位电容为200-400 pF/m左右(可查电缆厂家样本)。
(2)根据经验公式,计算电容电流Ic=0.1×UP ×L式中: UP━电网线电压(kV)L ━电缆长度(km)4.2 架空线电容电流的计算有以下两种:(1)根据单相对地电容,计算电容电流Ic=√3×UP×ω×C×103式中: UP━电网线电压(kV)C ━单相对地电容(F)一般架空线单位电容为5-6 pF/m。
(2)根据经验公式,计算电容电流Ic= (2.7~3.3)×UP×L×10-3式中: UP━电网线电压(kV)L ━架空线长度(km)2.7━系数,适用于无架空地线的线路3.3━系数,适用于有架空地线的线路关于单相接地电容电流计算单相接地电容电流我所知道估算公式:对架空线:Ic=UL / 350对电缆:Ic=UL / 10我想请问的是L是指的架空线长度还是架空线距离?比如是三相的L是不是为距离X 3 另请问有没有更详细的计算方法?工业与民用配电设计手册上对L的定义是线路的长度,单位km,这里的长度与楼主说的距离是同一个概念,也就是说L是指架空线或电缆的距离,三相不需要再用距离乘以3更详细的单相接地电容电流计算公式见附件,摘自工业与民用配电设计手册152页描述:没有文件说明附件:( 189 K)单相接地电容电流计算.pdf下载次数(27)首先应该明确为什么要算这个电容电流,一般计算单相接地电容电流首先要了解,中性点接地系统的分类,什么样的系统才要计算单相接地电容电流,相关国家规定是怎样规定的,算出这个电流怎样进行相关的补偿,选用什么装置进行补偿,补偿的分类是欠补偿,还是过补偿,还是完全补偿,为什么要选用过补偿,单单理解怎样计算是没有任何用处的,中性点接地系统是个综合问题,考虑的要全面。

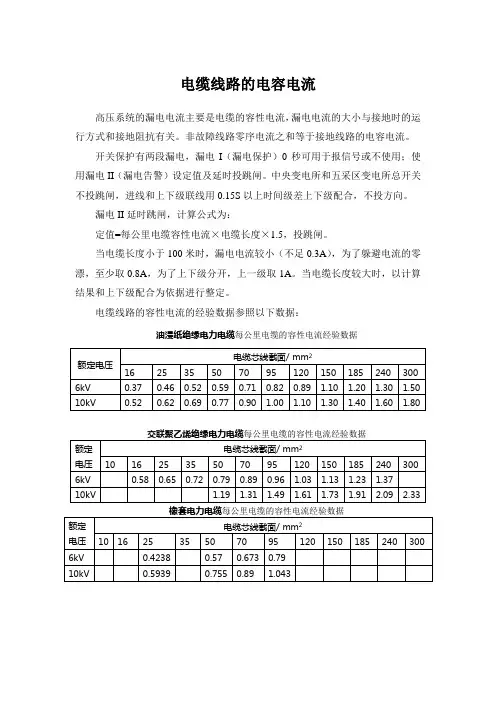

电缆线路的电容电流
高压系统的漏电电流主要是电缆的容性电流,漏电电流的大小与接地时的运行方式和接地阻抗有关。
非故障线路零序电流之和等于接地线路的电容电流。
开关保护有两段漏电,漏电I(漏电保护)0秒可用于报信号或不使用;使用漏电II(漏电告警)设定值及延时投跳闸。
中央变电所和五采区变电所总开关不投跳闸,进线和上下级联线用0.15S以上时间级差上下级配合,不投方向。
漏电II延时跳闸,计算公式为:
定值=每公里电缆容性电流×电缆长度×1.5,投跳闸。
当电缆长度小于100米时,漏电电流较小(不足0.3A),为了躲避电流的零漂,至少取0.8A,为了上下级分开,上一级取1A。
当电缆长度较大时,以计算结果和上下级配合为依据进行整定。
电缆线路的容性电流的经验数据参照以下数据:
油浸纸绝缘电力电缆每公里电缆的容性电流经验数据。
架空线、电缆线电容电流估算法
1、架空线的电容电流计算
I=(2.7~3.3)·U·L·10-3安
式中U —电网的额定电压(KV) L —线路长度(KM)
系数2.7适用于无避雷线的线路(木杆线路)
3.3适用于有避雷线的线路(木杆线路)金属杆塔时
变电所的电力设备所引起的电容电流增值,可按下表估计
2、电缆要比同样长度架空线的电容电流大25倍(三芯电缆)~50倍(单芯电缆),在近似计
算中可采用Ic=0.1UL安, U,L定义同上。
也可采用下表的平均值计算
电缆线路电容电流平均值(安/公里)
交联聚乙烯绝缘聚氯乙烯护套电力电缆选用互感器直径一览表。
电缆容抗计算公式电缆容抗是指电缆在电磁场中受到的电容和电感的综合影响。
在电力系统中,电缆容抗的计算对于电气设计和故障分析非常重要。
本文将介绍电缆容抗的计算公式及其应用。
一、电缆容抗的定义与意义电缆容抗是指电缆在交流电磁场中的特性,包括电容和电感。
电缆作为一种电力传输装置,其内部存在着电流和电场的相互作用。
电缆容抗的计算可以帮助我们了解电缆的电磁特性,从而更好地设计和优化电力系统。
二、电缆容抗的计算公式电缆容抗的计算公式通常由电缆的电容和电感公式组成。
在实际应用中,电缆容抗的计算公式可以根据不同的情况进行适当的调整。
下面是常用的几种电缆容抗计算公式:1. 电缆的电容计算公式:电缆的电容可以通过以下公式计算:C = ε × (π ×D × L) / ln(b/a)其中,C为电缆的电容,ε为电缆的介电常数,D为电缆的外径,L为电缆的长度,b和a分别为电缆的外径和内径。
2. 电缆的电感计算公式:电缆的电感可以通过以下公式计算:L = (μ × π × D) / ln(b/a)其中,L为电缆的电感,μ为电缆的磁导率,D为电缆的外径,b和a分别为电缆的外径和内径。
3. 电缆的容抗计算公式:电缆的容抗可以通过以下公式计算:Xc = 1 / (2 × π × f × C)其中,Xc为电缆的容抗,f为电缆的频率,C为电缆的电容。
三、电缆容抗的应用电缆容抗的计算在电力系统的设计和故障分析中具有重要的应用价值。
以下是电缆容抗的几个应用场景:1. 电力系统设计:在电力系统的设计中,我们需要根据电缆容抗的计算结果来确定电缆的参数,从而保证电力系统的正常运行和安全性。
2. 故障分析:当电力系统发生故障时,我们可以通过电缆容抗的计算来分析故障原因,并采取相应的修复措施。
3. 电缆选择:在电力系统的布置中,我们可以通过电缆容抗的计算来选择合适的电缆类型和规格,以满足系统的要求。
10kv电缆选型计算公式以10kv电缆选型计算公式为标题,写一篇文章。
一、引言在电力系统中,电缆作为电能传输的重要组成部分,承担着将电能从发电厂输送到用户终端的重要任务。
而10kv电缆作为中压电缆的一种,具有输送电能稳定、输送距离远等特点,因此在中压电力系统中广泛应用。
本文将介绍10kv电缆的选型计算公式,以帮助工程师们在实际工作中进行正确的选型。
10kv电缆的选型计算公式主要包括导体截面积计算、电缆电容和电缆电阻计算等。
1. 导体截面积计算导体截面积是选型中的重要参数,它决定了电流的承载能力。
导体截面积的计算公式为:导体截面积 = (I * K) / (J * U)其中,I为电流值,单位为安培(A);K为载流量系数,根据具体应用情况选取;J为电流密度,根据导体材料选取;U为电压等级,单位为千伏(kV)。
2. 电缆电容计算电缆电容是电缆选型中需要考虑的参数之一,它与电缆的绝缘材料和结构有关。
电缆电容的计算公式为:电缆电容= (2 * π * ε * L) / ln(b / a)其中,ε为电缆绝缘材料的相对介电常数;L为电缆长度,单位为米(m);b为电缆的外径,单位为米(m);a为电缆的内径,单位为米(m)。
3. 电缆电阻计算电缆电阻是电缆选型中需要考虑的另一个重要参数,它与导体的材料和截面积有关。
电缆电阻的计算公式为:电缆电阻= ρ * (L / S)其中,ρ为导体材料的电阻率;L为电缆长度,单位为米(m);S为导体截面积,单位为平方米(m²)。
三、选型计算实例为了更好地理解10kv电缆的选型计算公式,我们以某10kv电缆的选型为例进行计算。
假设该10kv电缆的电流为100A,载流量系数K为0.9,电流密度J为1.5A/mm²,电压等级U为10kV,导体材料的电阻率ρ为0.0175Ω·mm²/m,电缆长度L为100m,电缆的外径b为30mm,电缆的内径a为20mm。
电容电流的估算
10kV系统的接地电容电流与供电线路的结构、布置、长度有关, 主要取决电缆线路的截面和长度, 具体工程设计时应按工程条件计算,变电站10kV出线为电缆线路或架空线路, 根据《电力工程电气设计手册》第1册(电气一次部分) 电容电流的估算如下:
1、对于电缆线路电容电流估算为:
Ic1=0.1U e×L=1.05L [L为电缆线路总长度(km)]
10kV电缆实际各截面电容电流:
I c1=[(95+1.44S)/(2200+0.23S)]×Ue×L
表1:常用6~10kV电缆线路的电容电流(A/km)
注括号内为实测值
2、对于架空线路电容电流的估算值为:
I c2=(2.7~3.3)UeL×10-3
L——线路的长度(km)
I c2——架空线路的电容电流(A)
2.7——系数,适用于无架空地线的线路(10kV一般无地线)
3.3——系数,适用于有架空地线的线路
同杆双回线路电容电流为单回的1.3~1.6
I c2=2.7U e L·10-3=0.02835L [L为架空线路总长度(三相)]
3、对于变电站增加的接地电容电流如下表:
表2:变电站增加接地电容电流值
4、总电容电流
I C∑= I c1+ I c2
对于10kV系统, 附加的变电站电容电流为16%
故I c=1.16I C∑。
一、矿区35KV 变电所一段接地电容电流计算: 1、一段6KV 电缆统计: 截面(mm 2) 电缆绝缘材料 电缆长度(KM ) Id (A ) 50 聚乙烯 0.75 0.756 95 聚乙烯 2.85 0.852 120 聚乙烯 5.6 0.907 185 聚乙烯 0.6 1.070 240 聚乙烯 1.75 1.37 计算公式:I c =1.14*I d +2.8+ 式中Id ———电力电缆所产生的电容电流,A; Idc ———浪涌电容器所产生的电容电流,A; 公式的物理意义: 将式改写成ID=Id+Idc+0.14Id+2.8 令If=0.14Id+2.8,If 表示除馈电电缆及浪涌电容外的其余因素所产生的电容电流。
