配电网电容电流计算

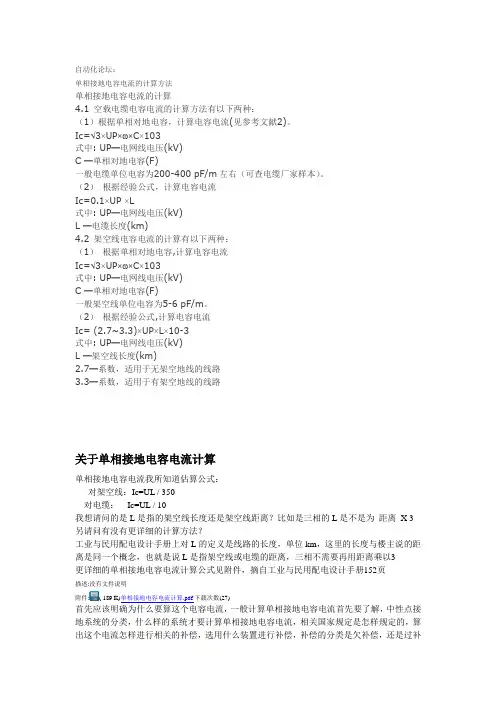

自动化论坛：单相接地电容电流的计算方法单相接地电容电流的计算4.1 空载电缆电容电流的计算方法有以下两种：（1）根据单相对地电容，计算电容电流(见参考文献2)。

Ic=√3×UP×ω×C×103式中: UP━电网线电压(kV)C ━单相对地电容(F)一般电缆单位电容为200-400 pF/m左右（可查电缆厂家样本）。

（2）根据经验公式，计算电容电流Ic=0.1×UP ×L式中: UP━电网线电压(kV)L ━电缆长度(km)4.2 架空线电容电流的计算有以下两种：（1）根据单相对地电容,计算电容电流Ic=√3×UP×ω×C×103式中: UP━电网线电压(kV)C ━单相对地电容(F)一般架空线单位电容为5-6 pF/m。

（2）根据经验公式,计算电容电流Ic= (2.7~3.3)×UP×L×10-3式中: UP━电网线电压(kV)L ━架空线长度(km)2.7━系数，适用于无架空地线的线路3.3━系数，适用于有架空地线的线路关于单相接地电容电流计算单相接地电容电流我所知道估算公式：对架空线：Ic=UL / 350对电缆：Ic=UL / 10我想请问的是L是指的架空线长度还是架空线距离？比如是三相的L是不是为距离X 3 另请问有没有更详细的计算方法？工业与民用配电设计手册上对L的定义是线路的长度，单位km，这里的长度与楼主说的距离是同一个概念，也就是说L是指架空线或电缆的距离，三相不需要再用距离乘以3更详细的单相接地电容电流计算公式见附件，摘自工业与民用配电设计手册152页描述:没有文件说明附件:( 189 K)单相接地电容电流计算.pdf下载次数(27)首先应该明确为什么要算这个电容电流，一般计算单相接地电容电流首先要了解，中性点接地系统的分类，什么样的系统才要计算单相接地电容电流，相关国家规定是怎样规定的，算出这个电流怎样进行相关的补偿，选用什么装置进行补偿，补偿的分类是欠补偿，还是过补偿，还是完全补偿，为什么要选用过补偿，单单理解怎样计算是没有任何用处的，中性点接地系统是个综合问题，考虑的要全面。

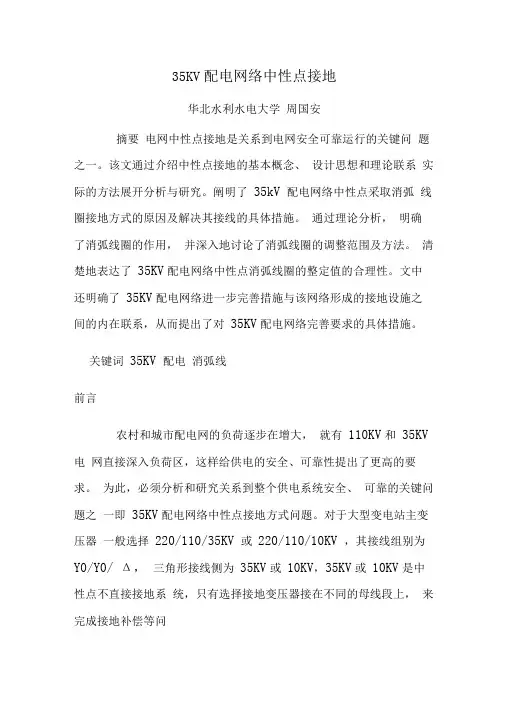

35KV配电网络中性点接地华北水利水电大学周国安摘要电网中性点接地是关系到电网安全可靠运行的关键问题之一。

该文通过介绍中性点接地的基本概念、设计思想和理论联系实际的方法展开分析与研究。

阐明了35kV 配电网络中性点采取消弧线圈接地方式的原因及解决其接线的具体措施。

通过理论分析，明确了消弧线圈的作用，并深入地讨论了消弧线圈的调整范围及方法。

清楚地表达了35KV配电网络中性点消弧线圈的整定值的合理性。

文中还明确了35KV配电网络进一步完善措施与该网络形成的接地设施之间的内在联系，从而提出了对35KV配电网络完善要求的具体措施。

关键词35KV 配电消弧线前言农村和城市配电网的负荷逐步在增大，就有110KV和35KV 电网直接深入负荷区，这样给供电的安全、可靠性提出了更高的要求。

为此，必须分析和研究关系到整个供电系统安全、可靠的关键问题之一即35KV配电网络中性点接地方式问题。

对于大型变电站主变压器一般选择220/110/35KV 或220/110/10KV ，其接线组别为Y0/Y0/ Δ，三角形接线侧为35KV或10KV，35KV或10KV是中性点不直接接地系统，只有选择接地变压器接在不同的母线段上，来完成接地补偿等问题。

另外，弄清这个问题，便于进一步完善该网络时，尽可能考虑采取技术合理、经济节省的相应措施。

1规划设计的中性点接地方式1.1中性点接地方式基本概念电力系统中电网中性点接地方式分直接接地和不接地（或称绝缘）的两种方式。

电网中性点直接接地，中性点就不可能积累电荷而发生电弧接地过电压，其各种形式的操作过电压均比中性点绝缘电网要低，但接地为短路故障，特别是瞬间接地短路，必须通过保护动作切除，再依靠重合闸恢复正常供电。

现今110KV及以上电网大都采用中性点直接接地方式。

但若较低电压等级的电网采用中性点接地的运行方式，则其接地事故频繁，甚至引起很多更严重的事故，操作次数多，且会因此增加许多设备，即可能引起供电可靠性降低，又不经济，故在我国3～35KV甚至60KV电网中性点采用非直接接地运行方式。

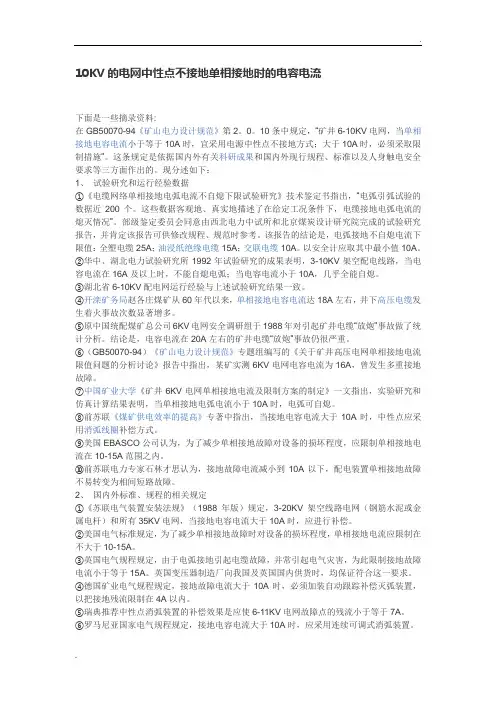

10KV的电网中性点不接地单相接地时的电容电流下面是一些摘录资料:在GB50070-94《矿山电力设计规范》第2。

0。

10条中规定，“矿井6-10KV电网，当单相接地电容电流小于等于10A时，宜采用电源中性点不接地方式；大于10A时，必须采取限制措施”。

这条规定是依据国内外有关科研成果和国内外现行规程、标准以及人身触电安全要求等三方面作出的。

现分述如下：1、试验研究和运行经验数据①《电缆网络单相接地电弧电流不自熄下限试验研究》技术鉴定书指出，“电弧引弧试验的数据近200个。

这些数据客观地、真实地描述了在给定工况条件下，电缆接地电弧电流的熄灭情况”。

部级鉴定委员会同意由西北电力中试所和北京煤炭设计研究院完成的试验研究报告，并肯定该报告可供修改规程、规范时参考。

该报告的结论是，电弧接地不自熄电流下限值：全塑电缆25A；油浸纸绝缘电缆15A；交联电缆10A。

以安全计应取其中最小值10A。

②华中、湖北电力试验研究所1992年试验研究的成果表明，3-10KV架空配电线路，当电容电流在16A及以上时，不能自熄电弧；当电容电流小于10A，几乎全能自熄。

③湖北省6-10KV配电网运行经验与上述试验研究结果一致。

④开滦矿务局赵各庄煤矿从60年代以来，单相接地电容电流达18A左右，井下高压电缆发生着火事故次数显著增多。

⑤原中国统配煤矿总公司6KV电网安全调研组于1988年对引起矿井电缆“放炮”事故做了统计分析。

结论是，电容电流在20A左右的矿井电缆“放炮”事故仍很严重。

⑥（GB50070-94）《矿山电力设计规范》专题组编写的《关于矿井高压电网单相接地电流限值问题的分析讨论》报告中指出，某矿实测6KV电网电容电流为16A，曾发生多重接地故障。

⑦中国矿业大学《矿井6KV电网单相接地电流及限制方案的制定》一文指出，实验研究和仿真计算结果表明，当单相接地电弧电流小于10A时，电弧可自熄。

⑧前苏联《煤矿供电效率的提高》专著中指出，当接地电容电流大于10A时，中性点应采用消弧线圈补偿方式。

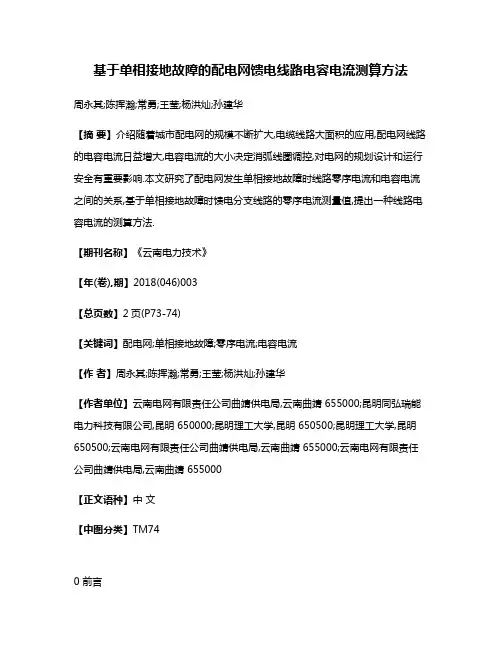

基于单相接地故障的配电网馈电线路电容电流测算方法周永其;陈挥瀚;常勇;王莹;杨洪灿;孙建华【摘要】介绍随着城市配电网的规模不断扩大,电缆线路大面积的应用,配电网线路的电容电流日益增大,电容电流的大小决定消弧线圈调控,对电网的规划设计和运行安全有重要影响.本文研究了配电网发生单相接地故障时线路零序电流和电容电流之间的关系,基于单相接地故障时馈电分支线路的零序电流测量值,提出一种线路电容电流的测算方法.【期刊名称】《云南电力技术》【年(卷),期】2018(046)003【总页数】2页(P73-74)【关键词】配电网;单相接地故障;零序电流;电容电流【作者】周永其;陈挥瀚;常勇;王莹;杨洪灿;孙建华【作者单位】云南电网有限责任公司曲靖供电局,云南曲靖 655000;昆明同弘瑞能电力科技有限公司,昆明 650000;昆明理工大学,昆明 650500;昆明理工大学,昆明650500;云南电网有限责任公司曲靖供电局,云南曲靖 655000;云南电网有限责任公司曲靖供电局,云南曲靖 655000【正文语种】中文【中图分类】TM740 前言低压配电网一般采用小电流接地系统运行方式[1]，配电网系统发生单相接地故障时故障电流与配电线路电容电流大小相关。

配电网对地电容电流决定了是否装设消弧线圈以及消弧线圈的补偿容量[2]，同时对分析铁磁谐振过电压也有重要意义[3]。

传统的电容电流测量方法分为直接法和间接法[4]。

直接法操作繁杂，危险性高，容易引起事故，基本不再采用。

间接法虽然比直接法简单，但是其测量时涉及一次侧，人员与设备安全无保障、操作繁琐、准备工作耗时长、测量工作效率低，同时存在误操作危险。

信号注入法是目前常采用的方法，主要采用三频法、双频法和扫频法等方式[5]。

信号注入法存在受互感器漏阻抗影响较大、频率选取困难等问题。

本文根据配电网发生单相接地故障时电容电流与零序电流的关系，测量得到发生单相接地故障时配电馈线路上的零序电流，得出各个线路运行时的线路电容电流。

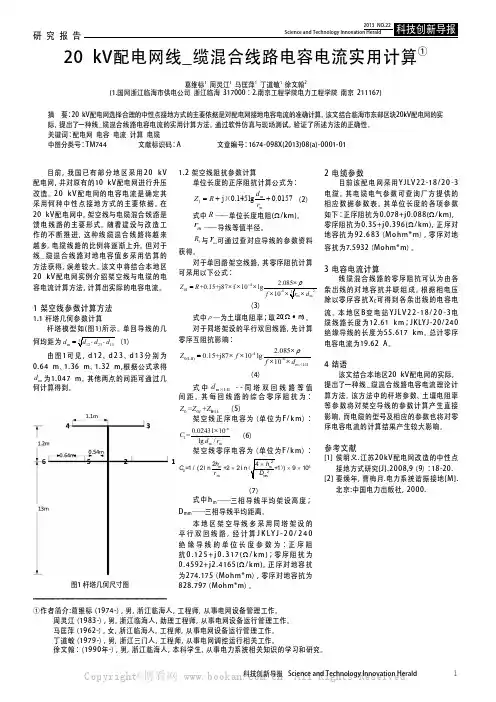

研究报告科技创新导报 Science and Technology Innovation Herald1目前，我国已有部分地区采用20 k V 配电网，并对原有的10 kV配电网进行升压改造。

20 k V 配电网的电容电流是确定其采用何种中性点接地方式的主要依据。

在20 kV配电网中，架空线与电缆混合线路是馈电线路的主要形式。

随着建设与改造工作的不断推进，这种线缆混合线路将越来越多，电缆线路的比例将逐渐上升。

但对于线_缆混合线路对地电容值多采用估算的方法获得，误差较大。

该文中将结合本地区20 k V 配电网实例介绍架空线与电缆的电容电流计算方法，计算出实际的电容电流。

1 架空线参数计算方法1.1 杆塔几何参数计算杆塔模型如(图1)所示。

单回导线的几何均距为m d =由图1可见，d 12、d 23、d 13分别为0.64 m、1.36 m、1.32 m,根据公式求得m d 为1.047 m。

其他两点的间距可通过几何计算得到。

1.2 架空线阻抗参数计算单位长度的正序阻抗计算公式为：1j 0.145lg0.0157mmd Z R r =++（）（2）式中R —— 单位长度电阻(Ω/km)。

m r —— 导线等值半径。

1R 与m r 可通过查对应导线的参数资料获得。

对于单回路架空线路，其零序阻抗计算可采用以下公式：40I +0.15+j87f 10Z R −=××× （3）式中ρ—为土壤电阻率；取20(m )Ω•。

对于同塔架设的平行双回线路，先计算零序互阻抗影响：-40(I-II)-6m I-II2.0850.15+j8710lg10Z f f d ρ×=××××（） （4）式中m I-II d （）--同塔双回线路等值间距。

其每回线路的综合零序阻抗为：000-=+I Z Z Z （I I I ）（5）架空线正序电容为（单位为F/k m）：-61m m0.0243110=lg /C d r × （6）架空线零序电容为（单位为F/k m）：×××6m 0m 2=1/(2l n +22l n 1）)910h C r （7）式中h m ——三相导线平均架设高度；D mm ——三相导线平均距离。

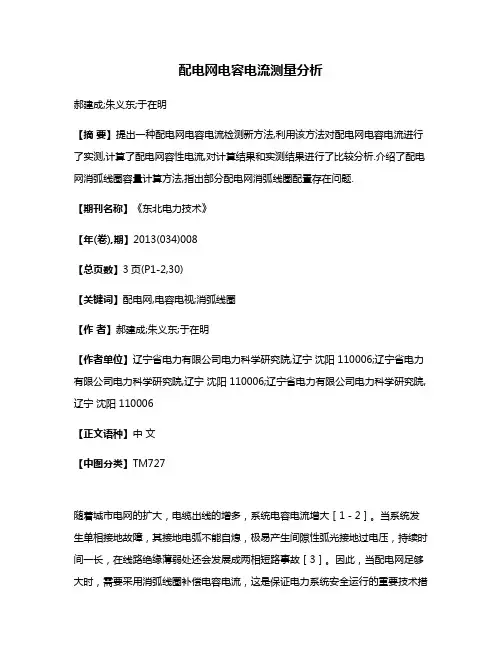

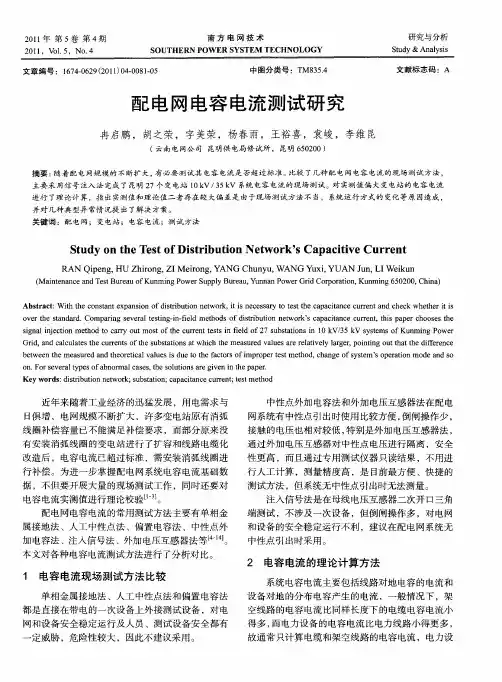

配电网电容电流测量分析郝建成;朱义东;于在明【摘要】提出一种配电网电容电流检测新方法,利用该方法对配电网电容电流进行了实测,计算了配电网容性电流,对计算结果和实测结果进行了比较分析.介绍了配电网消弧线圈容量计算方法,指出部分配电网消弧线圈配置存在问题.【期刊名称】《东北电力技术》【年(卷),期】2013(034)008【总页数】3页(P1-2,30)【关键词】配电网,电容电视;消弧线圈【作者】郝建成;朱义东;于在明【作者单位】辽宁省电力有限公司电力科学研究院,辽宁沈阳 110006;辽宁省电力有限公司电力科学研究院,辽宁沈阳 110006;辽宁省电力有限公司电力科学研究院,辽宁沈阳 110006【正文语种】中文【中图分类】TM727随着城市电网的扩大，电缆出线的增多，系统电容电流增大［1－2］。

当系统发生单相接地故障，其接地电弧不能自熄，极易产生间隙性弧光接地过电压，持续时间一长，在线路绝缘薄弱处还会发展成两相短路事故［3］。

因此，当配电网足够大时，需要采用消弧线圈补偿电容电流，这是保证电力系统安全运行的重要技术措施之一。

为避免不适当的补偿给电力系统安全运行带来威胁，必须正确测定系统的电容电流值，并据此合理调整消弧线圈电流值，才能做到正确调谐，既可以很好地躲过单相接地的弧光过电流，又不影响继电保护的选择性和可靠性。

电力系统运行规程规定，当配电网电容电流大于规定值时，应装设消弧线圈补偿电容电流［4］。

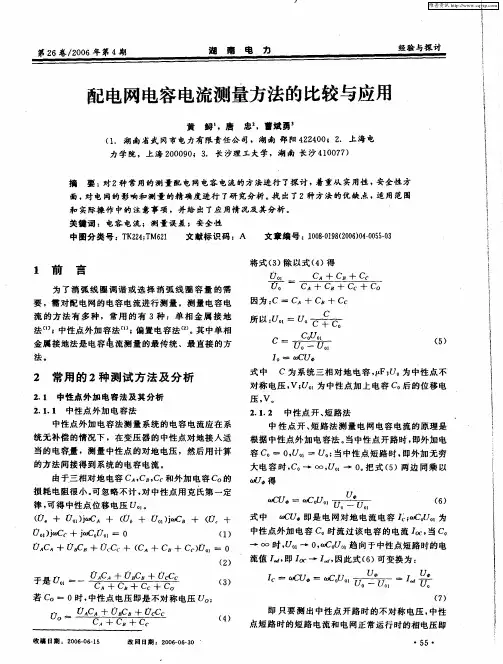

1 测量方法的比较和选择传统电容电流测量方法有直接法和间接法2种［5］。

直接法主要包括单相金属接地法，该方法操作接线复杂，对测量人员和配电系统存在一定的安全隐患，一般不建议采用。

间接法包括中性点外加电容法、外加电压法、调谐法、变频法和电容增量法。

间接测量方法比较简单，能较准确地测量电容电流值。

但测量时仍需要对一次侧设备进行操作，操作复杂，准备时间长［6］。

2 新的测量方法原理针对传统配电网电容电流测量方法存在的不足，国内外相继提出了一系列电容电流在线测量新方法。
