1.变电站的电容电流计算方法
具体见《电力工程电气设计手册-电气一次部分》 P261页。
1.电缆线路的电容电流计算。
2.架空线路的电容电流计算。
Ic= * K Ic=（~）UeL * K
Ue：系统额定电压—系数：适用于无架空地线
L：电缆（架空线）长度的线路。
—系数：有架空地线。
K:变电所增加的接地电容电流值（系数）
6kV：
10kV：
15kV：
35kV：
63kV：
110kV：
2.厂用电不同截面的电缆电容电流计算 P81。
一条YJLV22-10KV-3*95mm2的电缆，敷设长度27.8Km，求怎样计算电容电流为保证压降，怎样选择电抗器对电压抬升进行抑制对于10kV 电力电缆容流可以用下式估算：
Ic =[（95＋）/(2200+]Un×L
Un――线路的额定电压，kV
L ――电缆线路长度，km
S ――电缆截面积，mm2
电缆:
Ic=[(95+×95)/(2200+×95)]××=30.45A
也可根据经验值估算，10KV电缆一般每公里1A左右，35KV电缆一般每公里3A左右。
电容电流的计算书电网的电容电流，应包括有电气连接的所有架空线路、电缆线路、发电机、变压器以及母线和电器的电容电流，并应考虑电网5～10年的发展。
1．架空线路的电容电流可按下式估算：I C =（2.7～3.3）U e L×10-3 (F-1)式中：L——线路的长度（㎞）；U e——线路系统电压（线电压KV）I C ——架空线路的电容电流（A）；2.7 ——系数，适用于无架空地线的线路；3.3 ——系数，适用于有架空地线的线路；同杆双回线路的电容电流为单回路的1.3～1.6倍。
亦可按附表1所列经验数据查阅。
附表1 架空线路单相接地电容电流（A/km）2.电缆线路的电容电流可按（F-2）式估算，亦可进行计算I C=0.1U e L （F-2）按电容计算电容电流具有金属保护层的三芯电缆的电容值见附表2。
附表2 具有金属保护层的三芯电缆每相对地电容值（µF/㎞）将求得的电缆总电容值乘以1.25即为全系统总的电容近似值（即包括变压器绕组、电 动机以及配电装置等的电容）。
单相接地电容电流可由下式求出： I C =3 U e ωC ×10-3（F-3）其中 ω=2πf e式中 I C —— 单相接地电容电流（A ）； U e —— 厂用电系统额定线电压（kV ）； ω —— 角频率； f e —— 额定功率（Hz ）；C —— 厂用电系统每相对地电容（µF ）；2.2、6～10 kV 电缆和架空线的单相接地电容电流I C 也可通过下式求出近似值。
6kV 电缆线路=I C 6S 22002.84S95++U e （A ） （F-4）10kV 电缆线路 =I C 0.23S22001.44S95++U e（A ） （F-5） 式中 S —— 电缆截面 （㎜²）U e —— 厂用电系统额定电压（kV ） 2.3 电容电流的经验值见附表3。
附表3 6～35kV 电缆线路单位长度的电容电流（A/㎞）2.4 6～10 kV 交联聚乙烯绝缘电力电缆的接地电容电流。
中性点接地电阻及接地变压器选型方案深圳市华力特电气股份有限公司一、系统设计现状及电容电流计算变电站总共上3台的主变压器，联接组别Y/Δ,额定电压110kV/35kV。
35kV配电系统全部采用电缆线路，根据变电站35kV电缆线路型号及长度计算系统电容电流如下：据乔工介绍：I、II、III段母线对应的电容电流各为Ic=50A，35kV侧共有三段母线，三段母线都采用中性点经电阻接地方式，因此三段母线应考虑并列运行情况则系统总的对地电容电流为IcI+IcII+IcIII =50A+50A+50A=150A考虑以后用电负荷增加和远期发展及变电站其他设备的对地电容电流。
系统总的电容电流取150A*1.2=180A。
二、中性点经电阻接地方式优点变电站35KV系统采用中性点经电阻接地方式的主要目的是限制系统过电压水平和单相接地故障情况下实现快速准确选线。
中性点经电阻接地方式的两个最主要优点即是：（1）有效限制系统各种过电压，特别是对间歇性弧光接地过电压水平的限制；（2）利用大的接地故障电流，解决选线难，达到准确快速选线切除故障线路的目的。
中性点经电阻接地方式特别适用于电缆线路为主的配电网，大型工矿企业、机场、港口、地铁、钢铁等重要电力用户，以及发电厂发电机和厂用电系统。
其主要优点体现在：1）降低工频过电压，非故障相电压升高小于√3倍；2）有效限制间歇性弧光接地过电压；3）消除谐振过电压；降低各种操作过电压；4）可准确判断并及时切除故障线路；5）系统承受过电压水平低，时间短；可适当降低设备的绝缘水平，提高系统设备的使用寿命，具有很好的经济效益。
6）有利于具有优良伏秒特性的氧化锌避雷器MOA的应用，降低雷电过电压水平；适用于系统以后扩容及对地电容电流大范围变化情况，电阻不需要调节；设备简单、可靠，投资少、寿命长。
三、中性点接地电阻选型中性点接地电阻的选型主要依据系统总的电容电流选取。
采用中性点经电阻接地时，电阻值的选取必须根据电网的具体情况，应综合考虑限制过电压倍数，继电保护的灵敏度，对通信的影响，人身安全等因素。
1.变电站的电容电流计算方法
具体见《电力工程电气设计手册-电气一次部分》 P261页。
1.电缆线路的电容电流计算。
2.架空线路的电容电流计算。
Ic= * K Ic=（~）UeL * K
Ue：系统额定电压—系数：适用于无架空地线
L：电缆（架空线）长度的线路。
—系数：有架空地线。
K:变电所增加的接地电容电流值（系数）
6kV：
10kV：
15kV：
35kV：
63kV：
110kV：
2.厂用电不同截面的电缆电容电流计算 P81。
一条YJLV22-10KV-3*95mm2的电缆，敷设长度27.8Km，求怎样计算电容电流为保证压降，怎样选择电抗器对电压抬升进行抑制对于10kV 电力电缆容流可以用下式估算：
? Ic =[（95＋）/(2200+]Un×L
? ?Un――线路的额定电压，kV
? L ――电缆线路长度，km
? ?S ――电缆截面积，mm2
电缆:
Ic=[(95+×95)/(2200+×95)]××=30.45A
也可根据经验值估算，10KV电缆一般每公里1A左右，35KV电缆一般每公里3A左右。
电容电流的计算书电网的电容电流，应包括有电气连接的所有架空线路、电缆线路、发电机、变压器以及母线和电器的电容电流，并应考虑电网5～10年的发展。
1．架空线路的电容电流可按下式估算：I C =（2.7～3.3）U e L×10-3 (F-1)式中：L——线路的长度（㎞）；U e——线路系统电压（线电压KV）I C ——架空线路的电容电流（A）；2.7 ——系数，适用于无架空地线的线路；3.3 ——系数，适用于有架空地线的线路；同杆双回线路的电容电流为单回路的1.3～1.6倍。
亦可按附表1所列经验数据查阅。
附表1 架空线路单相接地电容电流（A/km）2.电缆线路的电容电流可按（F-2）式估算，亦可进行计算I C=0.1U e L （F-2）按电容计算电容电流具有金属保护层的三芯电缆的电容值见附表2。
附表2 具有金属保护层的三芯电缆每相对地电容值（µF/㎞）将求得的电缆总电容值乘以1.25即为全系统总的电容近似值（即包括变压器绕组、电 动机以及配电装置等的电容）。
单相接地电容电流可由下式求出： I C =3 U e ωC ×10-3（F-3）其中 ω=2πf e式中 I C —— 单相接地电容电流（A ）； U e —— 厂用电系统额定线电压（kV ）； ω —— 角频率； f e —— 额定功率（Hz ）；C —— 厂用电系统每相对地电容（µF ）；2.2、6～10 kV 电缆和架空线的单相接地电容电流I C 也可通过下式求出近似值。
6kV 电缆线路=I C 6S 22002.84S95++U e （A ） （F-4）10kV 电缆线路 =I C 0.23S22001.44S95++U e（A ） （F-5） 式中 S —— 电缆截面 （㎜²）U e —— 厂用电系统额定电压（kV ） 2.3 电容电流的经验值见附表3。
附表3 6～35kV 电缆线路单位长度的电容电流（A/㎞）2.4 6～10 kV 交联聚乙烯绝缘电力电缆的接地电容电流。
35kV、10kV系统消弧线圈、小电阻接地、接地变压器的选择及计算我国电力系统中， 10kV、35kV电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A《一次设计手册》P81页）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果：1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。
2）持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法。
接地变压器（简称接地变）就这样的情况下产生了。
接地变压器就是人为制造了一个中性点接地电阻，它的接地电阻一般很小。
另外接地变压器有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。
由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。
也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。
该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。
电缆与电线的电流计算公式对于直流电路中的电缆与电线，可以使用较为简单的公式进行计算。
首先，需要确定导线的电阻，电阻可以通过导线的电阻率和导线的长度与断面积计算得到。
导线的电阻率可以通过查阅导线的相关表格或手册获得。
假设导线的电阻率为ρ，长度为L，断面积为A，则导线的电阻R=(ρ*L)/A。
一般情况下，电线的电阻比较小，可以忽略不计。
因此，直流电路中电缆与电线的电流计算公式可以简化为I=U/R，其中U为提供给电缆与电线的电压。
然而，对于交流电路中的电缆与电线，电流计算则稍微复杂一些。
在交流电路中，电流的大小会随时间发生变化，因此需要考虑导线的交流电阻、电感和电容等因素。
在交流电路中，电流的峰值可以用以下公式计算：I=V/Z，其中I代表电流的峰值，V代表电压的峰值，Z代表复阻抗。
复阻抗可以由电阻、感抗和容抗组成。
具体地，复阻抗的计算公式为Z=√(R^2+(XL-XC)^2)，其中R代表电阻，XL代表感抗，XC代表容抗。
感抗和容抗分别是电感和电容对交流电的阻碍作用。
感抗的计算公式为XL=2*π*f*L，其中π是圆周率，f是频率，L是电感的大小。
容抗的计算公式为XC=1/(2*π*f*C)，其中C是电容的大小。
需要注意的是，在交流电路中，电流和电压是相位差相同的正弦曲线。
因此，为了计算真正的电流大小，还需要考虑相位差。
综上所述，在电缆与电线的电流计算中，对于直流电路可以使用简化的I=U/R公式进行计算，而对于交流电路则需要考虑复阻抗的大小以及相位差。
具体的计算方法可以根据具体的电路参数进行选择，以确保计算结果的准确性。

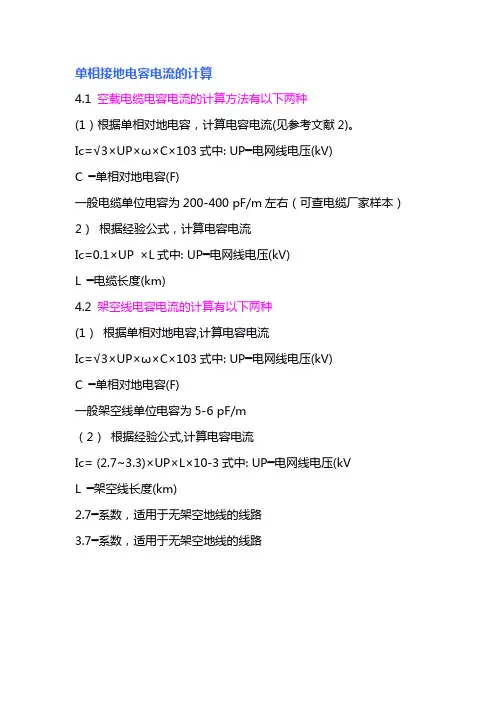

单相接地电容电流的计算
4.1 空载电缆电容电流的计算方法有以下两种
(1）根据单相对地电容，计算电容电流(见参考文献2)。
Ic=√3×UP×ω×C×103式中: UP━电网线电压(kV)
C ━单相对地电容(F)
一般电缆单位电容为200-400 pF/m左右（可查电缆厂家样本）2）根据经验公式，计算电容电流
Ic=0.1×UP ×L式中: UP━电网线电压(kV)
L ━电缆长度(km)
4.2 架空线电容电流的计算有以下两种
(1）根据单相对地电容,计算电容电流
Ic=√3×UP×ω×C×103式中: UP━电网线电压(kV)
C ━单相对地电容(F)
一般架空线单位电容为5-6 pF/m
（2）根据经验公式,计算电容电流
Ic= (2.7~3.3)×UP×L×10-3式中: UP━电网线电压(kV
L ━架空线长度(km)
2.7━系数，适用于无架空地线的线路
3.7━系数，适用于无架空地线的线路。

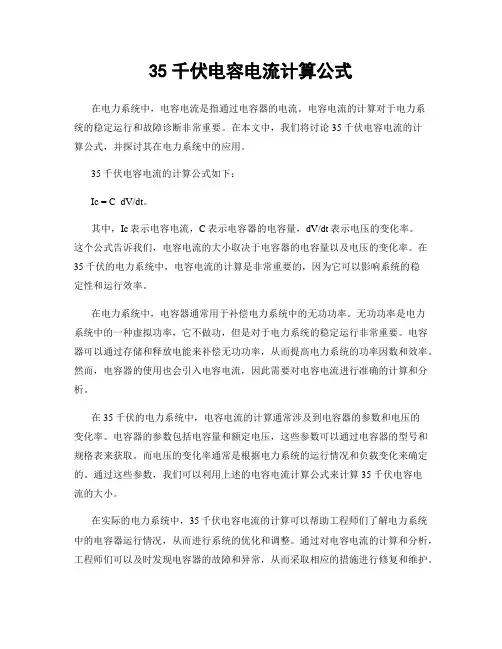

35千伏电容电流计算公式在电力系统中，电容电流是指通过电容器的电流。
电容电流的计算对于电力系统的稳定运行和故障诊断非常重要。
在本文中，我们将讨论35千伏电容电流的计算公式，并探讨其在电力系统中的应用。
35千伏电容电流的计算公式如下：Ic = C dV/dt。
其中，Ic表示电容电流，C表示电容器的电容量，dV/dt表示电压的变化率。
这个公式告诉我们，电容电流的大小取决于电容器的电容量以及电压的变化率。
在35千伏的电力系统中，电容电流的计算是非常重要的，因为它可以影响系统的稳定性和运行效率。
在电力系统中，电容器通常用于补偿电力系统中的无功功率。
无功功率是电力系统中的一种虚拟功率，它不做功，但是对于电力系统的稳定运行非常重要。
电容器可以通过存储和释放电能来补偿无功功率，从而提高电力系统的功率因数和效率。
然而，电容器的使用也会引入电容电流，因此需要对电容电流进行准确的计算和分析。
在35千伏的电力系统中，电容电流的计算通常涉及到电容器的参数和电压的变化率。
电容器的参数包括电容量和额定电压，这些参数可以通过电容器的型号和规格表来获取。
而电压的变化率通常是根据电力系统的运行情况和负载变化来确定的。
通过这些参数，我们可以利用上述的电容电流计算公式来计算35千伏电容电流的大小。
在实际的电力系统中，35千伏电容电流的计算可以帮助工程师们了解电力系统中的电容器运行情况，从而进行系统的优化和调整。
通过对电容电流的计算和分析，工程师们可以及时发现电容器的故障和异常，从而采取相应的措施进行修复和维护。
此外，电容电流的计算还可以帮助工程师们评估电力系统的稳定性和功率因数，从而优化系统的运行效率。
除了35千伏电容电流的计算，工程师们还需要对电容器的安全性能进行评估和监测。
在35千伏的电力系统中，电容器通常承受着较高的电压和电流，因此需要保证其安全可靠的运行。
工程师们可以通过对电容器的参数和运行情况进行监测和分析，来评估电容器的安全性能。
光伏发电站接地变及接地小电阻选择计算书大型光伏电站、风电场等场内集电线路较长的发电厂，中性点接地方式对电站的安全稳定运行至关重要。
场内集电线路较长的电厂，易发生单相对地短路故障，由于集电线路较长单相对地电容电流较大，如不采取合适的接地方案极易造成短路一、35kV电缆对地电容电流计算光伏电阻35kV电缆总长度约为L=16km,35Kv系统对地电容电流I c=0.1*U L*L*1.13=0.1*35*16*1.13=63.28A:二、接地电阻值计算根据IEEE Stec62.92.3–1993 IEEE Guide for theApplication of Neutral Grounding in Electrical Utility 第6.2.1 条，低电阻接地系统的接地电阻值选择原则。
限制暂态过电压到可以接受的数值；限制故障电流大小使短路危害降到最低；电阻值选取应向保护装置提供足够大的电流，使保护装置可靠、快速动作。
中性点电阻接地网络中，暂态过电压的倍数k 与系统单相接地电流I R 和单相接地电容电流I C的比值关系。
当I R = I C时，可将健全相的过电压限制在2.5 倍的相电压以下；当I R= 1.5I C时，可将健全相的过电压限制在2.26倍相电压以下；当I R = 2I C时，可将健全相的过电压限制在2.2 倍。
根据大量运行实践表明当I R>3I C 时，从限制过电压效果来看，已变化不大。
一般I R = (2 - 3) I C。
但是考虑到电阻性电流大于100 A 可以保证接地保护的灵敏度和可靠性，当然应加大一点接地电流，由于是瞬动跳闸，对设备危害不大，又可以减少保护的死区，但不必加大到1000 A，以避免使故障点损害加重和接地变容量选择得过大。
故建议电阻性电流值为I R = K I C，式中K 为配合系数，当I C≥100 A 时，K = 1 ～ 2 ；当I C<100 A 时，K = 2 -6。
电容电流估算方法-CAL-FENGHAI.-(YICAI)-Company One11.1.1 电容电流估算方法1.1.1.1 6～10kV 电网单相接地电流的计算在中性点不接地的6～10kV 电网中，电网每相对地存在着分布电容和分布绝缘电阻，在计算接地电流时，可以把它们用集中参数来表示，如图8所示。
当电网某相发生单相经电阻接地时（电阻为零便为直接接地），在接地点有一接地电流流过，下面分析一下接地电流的计算。
图8 6～10kV 供电系统AU 、B U 、C U ——电网各相电源电压；A U ' 、B U ' 、C U ' ——电网各相对地电压；C ——电网每相对地电容；R ——电网每相对地绝缘电阻；E R ——接地电阻 当电网某相(如图8中的A 相)经电阻E R 接地时，按照对称分量法的原理，可以将故障点处的三相电流、电压分解成正序电流（1A I 、1B I 、1C I ）、电压(1A U 、1B U 、1C U )；负序电流（2A I 、2B I 、2C I ）、电压(2A U 、2B U 、2C U )和零序电流0I 、零序电压0U 。
可以求出流过电阻ER 的电流E I 和各序电流之间]的关系为：EA A I I I I 31021=== (31) 由（31）式得出复合序网如图9所示。
C U图 9 单相接地故障的复合序网图9中1Z 、2Z 、0Z 分别表示电网的正序阻抗、负序阻抗、零序阻抗，由于1Z 、2Z 是电网线路和变压器的漏抗与电网对地阻抗的并联，很小，均可忽略，0Z 是电网线路阻抗与电网对地阻抗的串联，有：1Z =2Z ≈0，0Z ≈Z =C j Rω+11。
根据对称分量的原理，故障点处的对地电压：⎪⎩⎪⎨⎧++='++='++='021021021U U U U U U U U U U U U C C C B B B A A A (32) 可以得出：⎪⎪⎩⎪⎪⎨⎧======0222111C B A C CB B A A U U U U U U U U U(33) 所以在故障点存在有正序电压和零序电压，负序电压接近于零。
110kV 望山变电站工程接地变容量计算书一、工程名称:110kV 望山变电站工程二、计算内容：10kV 、35kV 电容电流的估算及消弧线圈容量的选择三、计算依据：《电力工程电气设计手册电气一次部分》第六章《高压电气选择》四、已知数据1、10kV 终期出线：架空20回，线路长度为20km ；电缆长2km.2、10kV 本期出线：架空12回；电缆2km.3、10kV 线路长度: 电缆每回线平均长度0.2km.4、10kV 出线电缆截面:按三芯截面300mm 2计算5、35kV 终期出线：架空10回，每回线路长度为30km ；电缆8回，1.2km.6、35kV 本期出线：架空6回；电缆1.2km.7、35kV 出线电缆截面:按三芯截面150mm 2计算8、变电站附加10kV 电容电流数量:16%9、变电站附加35kV 电容电流数量:13%五、计算公式10kV 侧： 1、每千米电容电流 km UA SS Ic /23.0220044.195++==2.44A 2、消弧线圈容量补偿Q=kIcU N /√3=20+0.025×20×12×1.35×10.5/√3=690.0256*20*20*1.35*10.5/√3=83.8式中：k-系数，过补偿取1.35Ic-电网电容电流A35kV 侧： 1、每千米电容电流km A Ic /15.3=2、消弧线圈容量补偿Q=kIcU N /√3=1.35*3.15*1.2*35/√3=103.2103.2+0.078*30*6*1.35*35/√3=103.2+338=486.2式中：k-系数，过补偿取1.35Ic-电网电容电流A六、结论10kV侧：选用2台单台容量为600kVA的接地变兼站用变,接地变容量为315kVA，站用变容量为200kVA，每台主变带1台接地变兼站用变.35kV侧：选用2台单台容量为550kVA的消弧线圈.。
35KV配电网络中性点接地华北水利水电大学周国安摘要电网中性点接地是关系到电网安全可靠运行的关键问题之一。
该文通过介绍中性点接地的基本概念、设计思想和理论联系实际的方法展开分析与研究。
阐明了35kV配电网络中性点采取消弧线圈接地方式的原因及解决其接线的具体措施。
通过理论分析，明确了消弧线圈的作用，并深入地讨论了消弧线圈的调整范围及方法。
清楚地表达了35KV配电网络中性点消弧线圈的整定值的合理性。
文中还明确了35KV配电网络进一步完善措施与该网络形成的接地设施之间的内在联系，从而提出了对35KV配电网络完善要求的具体措施。
关键词 35KV配电消弧线前言农村和城市配电网的负荷逐步在增大，就有110KV和35KV电网直接深入负荷区，这样给供电的安全、可靠性提出了更高的要求。
为此，必须分析和研究关系到整个供电系统安全、可靠的关键问题之一即35KV配电网络中性点接地方式问题。
对于大型变电站主变压器一般选择220/110/35KV或220/110/10KV，其接线组别为Y0/Y0/Δ，三角形接线侧为35KV或10KV，35KV或10KV是中性点不直接接地系统，只有选择接地变压器接在不同的母线段上，来完成接地补偿等问题。
另外，弄清这个问题，便于进一步完善该网络时，尽可能考虑采取技术合理、经济节省的相应措施。
1 规划设计的中性点接地方式1.1 中性点接地方式基本概念电力系统中电网中性点接地方式分直接接地和不接地(或称绝缘)的两种方式。
电网中性点直接接地，中性点就不可能积累电荷而发生电弧接地过电压，其各种形式的操作过电压均比中性点绝缘电网要低，但接地为短路故障，特别是瞬间接地短路，必须通过保护动作切除，再依靠重合闸恢复正常供电。
现今110KV及以上电网大都采用中性点直接接地方式。
但若较低电压等级的电网采用中性点接地的运行方式，则其接地事故频繁，甚至引起很多更严重的事故，操作次数多，且会因此增加许多设备，即可能引起供电可靠性降低，又不经济，故在我国3～35KV甚至60KV电网中性点采用非直接接地运行方式。
计算35kv电缆的电容电流的经验公式是什么
2011-12-01 10:24 提问者：李瑞梅55|悬赏分：5 |浏览次数：1176次
我来帮他解答
推荐答案
2011-12-01 13:32
I=(95+1.2s)*U/(2200+0.23s)，其中S是电缆导线截面，单位是平方毫米，U是额定线电压，单位是kV，这个经验公式是油浸纸电缆的，对于交联电缆需要乘以1.2倍。
这个公式来源于李景禄编写的《实用配电网技术》。
追问
这是35kv的？后面不乘电缆长度吗？Ic =[（95＋1.44S）
/(2200+0.23S)]Un×L，这是我查的10kv的电容电流。
我们用的电缆是交联的，那你的意思是它的电容电流就是=(95+1.2s)*U/(2200+0.23s)*1.2
吗？
回答
当然要乘以电缆长度了，这个公式计算的是每公里的；
交联电缆是要乘以系数的。
追问
截面积为120 长度为3公里35KV环网有中间头6个中间头影不影响数据。
回答
接头肯定有影响的，但是影响多少还没有明确的计算公式，既然公式都是经验公式，就不能是精确的计算啊。
计算电容电流目的是什么啊？选择接地方式？
追问
谢谢你啊，最近有点忙，那个您知道单芯和三芯的电缆对电容电流有什么影响？
回答
查了一下资料，经验公式是单芯是三相电缆电容电流的2倍。
