风电场工程接地施工工程方案1. 背景介绍风电场是指将风能转换为电能的装置，它需要通过接地施工来保证设备的稳定性和安全性。
本文将介绍风电场工程接地施工的方案。
2. 接地施工的目的在风电场工程建设过程中，接地施工的主要目的包括以下3个方面：2.1 保障人身安全当设备出现故障或异常情况时，如果没有经过有效的接地保护，人员容易受到感电伤害，甚至引发火灾等严重事故。
因此，良好的接地系统能够有效地保护人员的生命安全。
2.2 防止电气设备损坏如果风电场设备没有良好的接地系统来保护，电气设备易发生过电压和电流过载现象，对设备造成严重损坏，甚至需要更换设备，造成巨大的经济损失。
2.3 提高设备运行效率设备接地是否良好，直接影响风电场的质量和运行效率。
良好的接地系统能够有效地控制电压和电流的幅度，提高运行的稳定性和运行效率。
3. 接地施工方案3.1 设备接地设计接地电阻是评估接地系统工程质量的主要指标，因此，接地系统的设计应该考虑因地制宜，根据该站的实际场地情况，选择适当的接地材料和规格。
在设计过程中，应考虑以下要素：•地质条件：考虑土壤种类、地下水位等因素，确定电极的数量和深度。
•站内设备的接地：设计接地网并考虑接地极的位置。
•强电与弱电设备接地的分离：对强电和弱电设备逐一分离进行接地，保证弱电设备运行的稳定性和安全性。
•减少接地回路电阻：通过选择合适的地电阻调节控制，进一步减少接地回路的电阻，保证接地系统的良好性能。
3.2 施工流程风电场接地施工的具体流程如下：•设置零地电位和保护“地磁场”：在接地系统施工过程中，安装零地电位和保护“地磁场”，改善接地网络。
•确定电极位置：对沟槽相邻的两根垂直坑口中间连线的左面钻一个孔来放电极，用孔里面钻一个通往底部的孔，侧Push窄管，再灌注空板，同时，固定保持电极位置。
•准备设备：对底部进行全面清理。
•连接电极：根据现场施工要求，为每一个接线柜或台数，匹配相应的接地装置。
•质量监测：对连接好的电极进行质量监测，检查接地系统的运行状态。
风电场建设的规范要求随着可再生能源的不断发展和应用，风能作为一种绿色、清洁的能源形式逐渐受到重视。
在风电场的建设过程中，遵循规范要求是至关重要的。
本文将介绍风电场建设中的规范要求，以确保其安全、高效运行。
一、选址规范要求1.风资源评估：风电场选址应进行详细的风资源评估，包括风速、风向和风能密度等参数的测量和分析。
评估结果将决定风电机组的布置和容量规模。
2.环境影响评估：建设风电场前，必须进行环境影响评估，包括对土地利用、生态环境、水资源等进行综合考虑，并采取相应的环保措施。
3.电网接入条件：风电场选址应考虑电网接入条件，包括电网容量、电网稳定性和输电线路距离等因素，以确保风电场并网后能够安全可靠地运行。
二、土地规划与平衡要求1.土地利用规划：风电场建设应符合土地利用规划，遵循国家法律法规和相关政策，最大程度保护农田资源和生态环境。
2.土地平衡要求：风电场的建设应尽量避免大面积采用耕地，尽量选择荒山、荒地等非农业用地，确保风电场建设与农业生产的平衡发展。
三、安全与设计要求1.土建结构设计：风电场的土建结构设计应严格按照相关标准进行，满足安全稳定的要求。
包括风机塔筒、基础、大型设备安装平台等的设计。
2.电气设计：风电场的电气设计应符合国家电力行业的安全规范，保证风电系统的可靠性和稳定性。
包括电气设备的选型、布线和接地等。
3.防雷接地：风电场必须进行专业的防雷接地设计和布置，以保护风机设备和人员的安全。
四、施工与运维要求1.施工管理：风电场的施工应按照相关规范进行，建设单位要制定详细的施工方案和管理措施，确保施工安全与质量。
2.运维管理：风电场的运维工作应建立健全的管理制度，包括设备巡检、故障处理、维护保养等，以保障风电机组的正常运行。
3.环境保护：风电场建设和运营过程中，应采取相应的环境保护措施，减少噪音、对鸟类的影响，确保对周边生态环境的保护。
总结：风电场建设的规范要求是保证风电场安全、高效运行的关键。

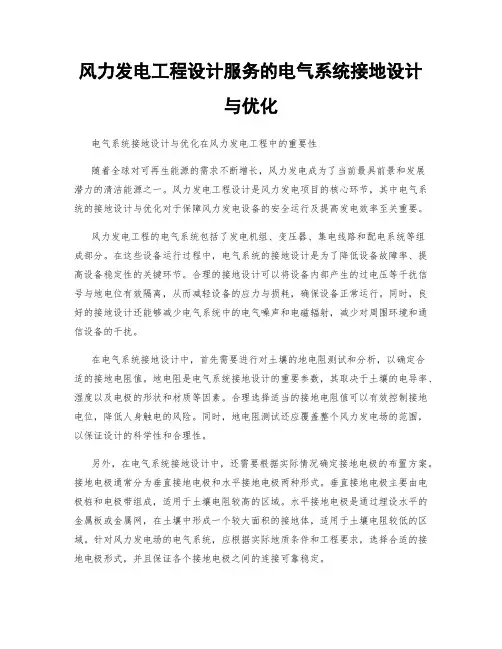

风力发电工程设计服务的电气系统接地设计与优化电气系统接地设计与优化在风力发电工程中的重要性随着全球对可再生能源的需求不断增长，风力发电成为了当前最具前景和发展潜力的清洁能源之一。
风力发电工程设计是风力发电项目的核心环节，其中电气系统的接地设计与优化对于保障风力发电设备的安全运行及提高发电效率至关重要。
风力发电工程的电气系统包括了发电机组、变压器、集电线路和配电系统等组成部分。
在这些设备运行过程中，电气系统的接地设计是为了降低设备故障率、提高设备稳定性的关键环节。
合理的接地设计可以将设备内部产生的过电压等干扰信号与地电位有效隔离，从而减轻设备的应力与损耗，确保设备正常运行。
同时，良好的接地设计还能够减少电气系统中的电气噪声和电磁辐射，减少对周围环境和通信设备的干扰。
在电气系统接地设计中，首先需要进行对土壤的地电阻测试和分析，以确定合适的接地电阻值。
地电阻是电气系统接地设计的重要参数，其取决于土壤的电导率、湿度以及电极的形状和材质等因素。
合理选择适当的接地电阻值可以有效控制接地电位，降低人身触电的风险。
同时，地电阻测试还应覆盖整个风力发电场的范围，以保证设计的科学性和合理性。
另外，在电气系统接地设计中，还需要根据实际情况确定接地电极的布置方案。
接地电极通常分为垂直接地电极和水平接地电极两种形式。
垂直接地电极主要由电极桩和电极带组成，适用于土壤电阻较高的区域。
水平接地电极是通过埋设水平的金属板或金属网，在土壤中形成一个较大面积的接地体，适用于土壤电阻较低的区域。
针对风力发电场的电气系统，应根据实际地质条件和工程要求，选择合适的接地电极形式，并且保证各个接地电极之间的连接可靠稳定。
在接地装置的设置中，还需要进行接地互联的设计。
接地互联是将不同局部接地系统按一定规则连接起来，形成一个完整的地网结构。
合理的接地互联设计可以确保各接地电极之间具有相同的接地电势，避免地电位差产生的影响。
在风力发电工程中，通过设置合理的接地互联装置，可以降低风力发电场的接地电位，进而提高设备的运行效率和安全性。
风力发电站防雷技术要求
1.现代风力发电站设计应考虑雷电保护。
在选址时应考虑雷电频率和强度等因素，以确保风力发电站的雷电保护效果。
2. 风力发电站应设立接地系统，以确保设备与地面之间的电位差不超过安全范围。
接地系统应满足国家标准和规范要求。
3. 风力发电站应配备适当的避雷设备，如避雷针、避雷带等等，以防止雷电对设备的损坏和火灾等安全事故的发生。
4. 风力发电站应进行雷电防护的设备和线路的隔离和保护。
应采用合适的防雷措施，如采用避雷器、绝缘子等，以提高风力发电站的雷电保护能力。
5. 风力发电站应定期进行雷电保护的检查和维护。
应制定完善的防雷检查制度，定期对设备和线路进行检查和维护，确保设备的正常运行和安全使用。
6. 风力发电站应建立防雷应急预案，以应对雷电对设备和人员造成的安全威胁。
应制定完善的应急预案和演练方案，以确保在雷电事故发生时能够迅速、有效地应对。
7. 风力发电站应加强防雷技术研究和应用。
应不断探索和推进防雷技术的发展和应用，提高风力发电站的抗雷能力和安全性能。
- 1 -。
风力电力站的接地和防雷解决方案
风力电力站的接地和防雷问题解决
风机口及其输电设备的接地和防雷接地的要求：
风力电站的设备接地与防雷接地应该区分但又必须共用接地系统。
区分在于入地点之间的区分和选择。
共用接地在于地下部分的巧接和系统之间泄流与保护的功用关系
风力电站设备接地与防雷接地共用地网，其接地地阻为1欧姆以下。
地网布置适用双环行射线状，其外环与内环应间距应为内环到风机口的4倍。
其内环应根据风机口基础的深度确定，应大于基础深度的8-10倍，一般不低于12米。
外围射线布置根据土壤确定，不应低于4条，其长度为风机口到外环的2倍。
地网材料的要求：
水平接地体：5*50以上热镀锌扁钢或4*40以上铜条
垂直接地体：6*63以上热镀锌角钢或5*50以上铜包钢材料
为保证风力电站接地的长久效果，接地材料不适合采用降阻新型材料。

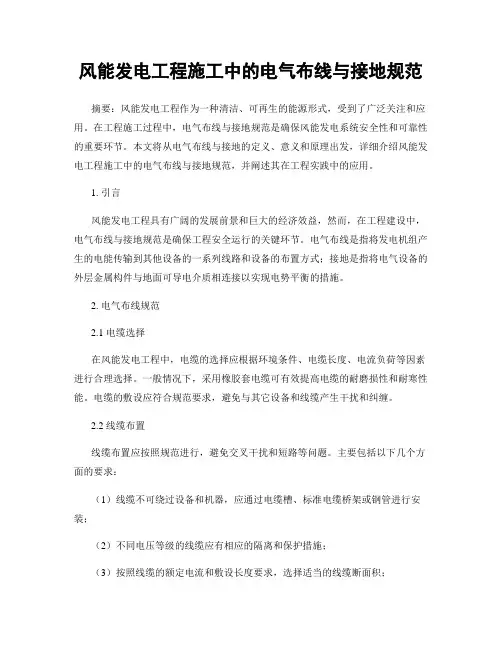

风能发电工程施工中的电气布线与接地规范摘要：风能发电工程作为一种清洁、可再生的能源形式，受到了广泛关注和应用。
在工程施工过程中，电气布线与接地规范是确保风能发电系统安全性和可靠性的重要环节。
本文将从电气布线与接地的定义、意义和原理出发，详细介绍风能发电工程施工中的电气布线与接地规范，并阐述其在工程实践中的应用。
1. 引言风能发电工程具有广阔的发展前景和巨大的经济效益，然而，在工程建设中，电气布线与接地规范是确保工程安全运行的关键环节。
电气布线是指将发电机组产生的电能传输到其他设备的一系列线路和设备的布置方式；接地是指将电气设备的外层金属构件与地面可导电介质相连接以实现电势平衡的措施。
2. 电气布线规范2.1 电缆选择在风能发电工程中，电缆的选择应根据环境条件、电缆长度、电流负荷等因素进行合理选择。
一般情况下，采用橡胶套电缆可有效提高电缆的耐磨损性和耐寒性能。
电缆的敷设应符合规范要求，避免与其它设备和线缆产生干扰和纠缠。
2.2 线缆布置线缆布置应按照规范进行，避免交叉干扰和短路等问题。
主要包括以下几个方面的要求：（1）线缆不可绕过设备和机器，应通过电缆槽、标准电缆桥架或钢管进行安装；（2）不同电压等级的线缆应有相应的隔离和保护措施；（3）按照线缆的额定电流和敷设长度要求，选择适当的线缆断面积；（4）对于容易受机械损伤的线缆，应采取保护措施。
2.3 接线箱的布置接线箱是电气布线中的关键设备，对电气系统的运行安全和可靠性起着重要作用。
在选择接线箱时应考虑以下几个因素：（1）接线箱的可靠性和安全性；（2）接线箱的容量要符合工程负荷需求；（3）接线箱的布置应便于维修和管理。
3. 地线接地规范3.1 地网布置地网的布置是保证系统可靠接地的重要环节。
地网的面积和深度应根据系统的需求进行合理规划和设计。
同时，地网的焊接和连接应可靠牢固，确保接地效果达到要求。
3.2 设备接地设备的接地是保证设备工作正常和人身安全的必要条件。

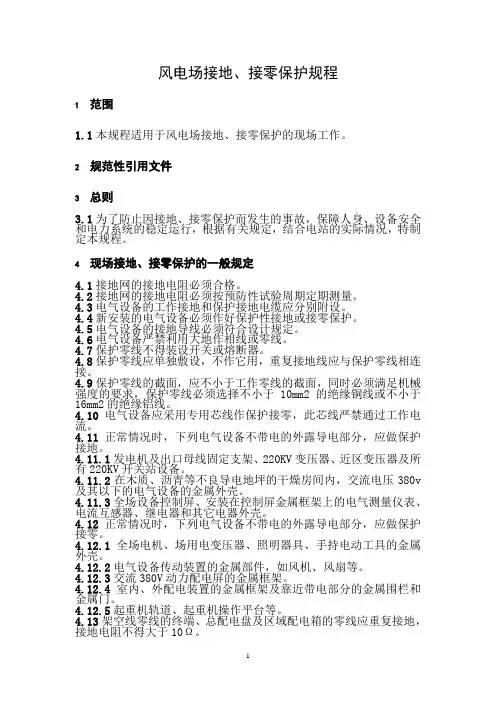

风电场接地、接零保护规程1范围1.1本规程适用于风电场接地、接零保护的现场工作。
2规范性引用文件3总则3.1为了防止因接地、接零保护而发生的事故，保障人身、设备安全和电力系统的稳定运行，根据有关规定，结合电站的实际情况，特制定本规程。
4现场接地、接零保护的一般规定4.1接地网的接地电阻必须合格。
4.2接地网的接地电阻必须按预防性试验周期定期测量。
4.3电气设备的工作接地和保护接地电缆应分别附设。
4.4新安装的电气设备必须作好保护性接地或接零保护。
4.5电气设备的接地导线必须符合设计规定。
4.6电气设备严禁利用大地作相线或零线。
4.7保护零线不得装设开关或熔断器。
4.8保护零线应单独敷设，不作它用，重复接地线应与保护零线相连接。
4.9保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度的要求，保护零线必须选择不小于10mm2的绝缘铜线或不小于16mm2的绝缘铝线。
4.10电气设备应采用专用芯线作保护接零，此芯线严禁通过工作电流。
4.11正常情况时，下列电气设备不带电的外露导电部分，应做保护接地。
4.11.1发电机及出口母线固定支架、220KV变压器、近区变压器及所有220KV开关站设备。
4.11.2在木质、沥青等不良导电地坪的干燥房间内，交流电压380v 及其以下的电气设备的金属外壳。
4.11.3全场设备控制屏、安装在控制屏金属框架上的电气测量仪表、电流互感器、继电器和其它电器外壳。
4.12正常情况时，下列电气设备不带电的外露导电部分，应做保护接零。
4.12.1全场电机、场用电变压器、照明器具、手持电动工具的金属外壳。
4.12.2电气设备传动装置的金属部件，如风机、风扇等。
4.12.3交流380V动力配电屏的金属框架。
4.12.4室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。
4.12.5起重机轨道、起重机操作平台等。
4.13架空线零线的终端、总配电盘及区域配电箱的零线应重复接地，接地电阻不得大于10Ω。

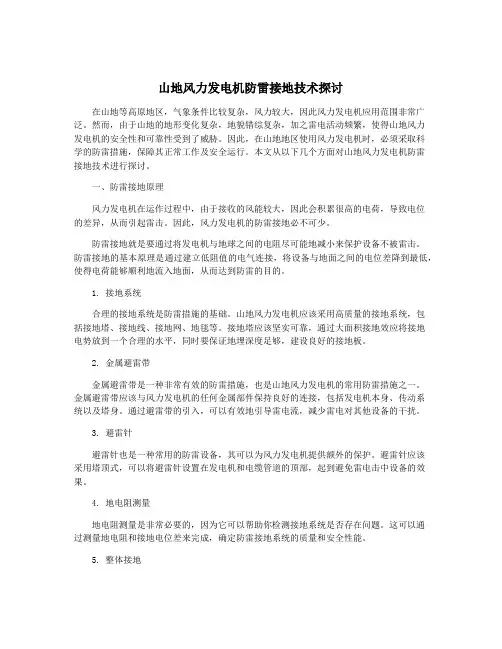

山地风力发电机防雷接地技术探讨在山地等高原地区，气象条件比较复杂，风力较大，因此风力发电机应用范围非常广泛。
然而，由于山地的地形变化复杂，地貌错综复杂，加之雷电活动频繁，使得山地风力发电机的安全性和可靠性受到了威胁。
因此，在山地地区使用风力发电机时，必须采取科学的防雷措施，保障其正常工作及安全运行。
本文从以下几个方面对山地风力发电机防雷接地技术进行探讨。
一、防雷接地原理风力发电机在运作过程中，由于接收的风能较大，因此会积累很高的电荷，导致电位的差异，从而引起雷击。
因此，风力发电机的防雷接地必不可少。
防雷接地就是要通过将发电机与地球之间的电阻尽可能地减小来保护设备不被雷击。
防雷接地的基本原理是通过建立低阻值的电气连接，将设备与地面之间的电位差降到最低，使得电荷能够顺利地流入地面，从而达到防雷的目的。
1. 接地系统合理的接地系统是防雷措施的基础。
山地风力发电机应该采用高质量的接地系统，包括接地塔、接地线、接地网、地毯等。
接地塔应该坚实可靠，通过大面积接地效应将接地电势放到一个合理的水平，同时要保证地埋深度足够，建设良好的接地板。
2. 金属避雷带金属避雷带是一种非常有效的防雷措施，也是山地风力发电机的常用防雷措施之一。
金属避雷带应该与风力发电机的任何金属部件保持良好的连接，包括发电机本身、传动系统以及塔身。
通过避雷带的引入，可以有效地引导雷电流，减少雷电对其他设备的干扰。
3. 避雷针避雷针也是一种常用的防雷设备，其可以为风力发电机提供额外的保护。
避雷针应该采用塔顶式，可以将避雷针设置在发电机和电缆管道的顶部，起到避免雷电击中设备的效果。
4. 地电阻测量地电阻测量是非常必要的，因为它可以帮助你检测接地系统是否存在问题。
这可以通过测量地电阻和接地电位差来完成，确定防雷接地系统的质量和安全性能。
5. 整体接地整体接地是一种较为先进灵活的防雷接地技术，它可以降低整个系统的接地电阻，提高整个系统的防雷性能，避免单点接地的难度和局限性。
浅谈风电场、光伏电站电气防雷接地的重要性和要求高飞涞源新天风能有限公司摘要：风电场、光伏电站的电气接地是指将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。
如果风电场、光伏电站的接地装置在设计、施工、安装中存在缺陷，轻则造成系统震荡、设备烧毁，重则可能造成风电场、光伏电站系统崩溃、全场停运、人员伤亡等严重后果。
关键字：风电场,光伏电站,电气装置,接地1、前言接地技术的引入最初是为了防止电力或电子等设备遭到雷击而采取的保护性措施，目的是把雷电产生的雷击电流通过避雷针引入大地，从而起到保护建筑物的作用。
同时，接地也是保护人身安全的一种有效手段，当某种原因引起的相线（如电线绝缘不良，线路老化等）和设备外壳接触时，设备的外壳就会有危险电压产生，由此生成的故障电流就会流经PE线到大地，从而起到保护作用。
接地可分为工作接地、保护接地、防雷保护接地、防静电接地。
工作接地是指在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。
保护接地是指电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。
雷电保护接地是指为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。
防静电接地是指为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地。
2、接地的意义和存在的问题接地是电气工作人员十分熟悉的电气安全措施。
埋入地中并直接与大地接触的金属导体，称为接地极，兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。
接地体与电气设备之间用金属导线进行连接，称之为接地线，接地线又可分为接地干线和接地支线。
接地线和接地体合称为接地装置。
接地是利用大地为正常运行、发生故障及遭受雷击等情况下的电气设备提供对地电流并构成回路，从而保证人身和电气设备的安全。
风力发电场防雷接地施工方案一、背景介绍风力发电作为新兴的清洁能源形式，在近年来得到了广泛的推广和应用。
然而，随着风电设施规模的不断扩大，雷电对风力发电场的危害日益凸显。
为了保障风力发电场设备的正常运行和人员的安全，建立合理有效的防雷接地施工方案势在必行。
二、施工目标本防雷接地施工方案旨在实现以下目标：1. 提供合理的防雷接地方式，有效阻止雷电对风力发电设备的损害。
2. 保护风力发电场的工作人员免受雷击伤害。
3. 确保风力发电场设备的正常运行，减少设备损坏和停工维修时间。
三、防雷接地施工方案根据风力发电场的特点和雷电防护的原则，本方案提出以下防雷接地施工方案：1. 防雷接地设施选址防雷接地设施选址需满足以下条件：- 避免设施受到周边建筑物和树木的阻挡，确保接地设施能够充分暴露于空气中。
- 选址处地质条件应稳定，避免存在湿地、泥泞等不利于接地效果的地方。
2. 接地棍的设计与安装接地棍是防雷接地系统的关键组成部分，其设计与安装需要遵循以下原则：- 接地棍的材料应选用导电性能好且耐腐蚀的铜材，确保接地效果稳定可靠。
- 接地棍的长度应根据设计需求和地质条件合理确定，通常要求接地棍埋入地下至少2米以上，并通过焊接、螺栓等方式与风力发电场设备连接。
- 接地棍的安装位置要靠近主要设备，同时考虑布置合理性和施工便捷性。
3. 接地线的布设接地线的布设需要注意以下要点：- 接地线选用耐候、耐腐蚀的铜材料，尽量减少导电电阻，确保接地的连续性和稳定性。
- 接地线的长度应尽量缩短，减少电阻的影响。
同时，要避免接地线与其他电线、电缆等设备发生干扰。
- 接地线的规划应符合相关安全规范和要求，合理划定接地范围。
4. 检测和维护防雷接地设施的检测和维护是保证施工方案有效的重要环节：- 定期对防雷接地设施进行检测，确保接地的连续性和稳定性。
- 如发现接地设施损坏或存在问题，应及时采取修复措施，确保设施的正常运行。
- 对防雷接地设施进行维护，及时清理接地设施周围的杂物和堆积物，保持设施表面的导电性能。
风能发电工程施工中的电缆敷设与接地技术电缆敷设与接地技术在风能发电工程中扮演着重要的角色。
正确的电缆敷设和接地可以保证风能发电系统的安全、稳定运行，提高发电效率，减少故障率。
本文将介绍一些在风能发电工程施工中常用的电缆敷设与接地技术。
在风能发电工程中，电缆的敷设是重要的一环。
电缆的敷设质量直接影响到系统的可靠性和安全性。
在风能发电工程中常用的电缆敷设方式有地下敷设和地上架设两种。
地下敷设是将电缆埋入地下，并通过特定的管道进行保护。
地下敷设的优点是能有效保护电缆免受外界环境的影响，降低电缆的损坏率。
在进行地下电缆敷设时，需要首先进行地面的勘测和设计，确定好敷设的路径和电缆的深度。
然后进行管道的挖掘和埋设工作，确保管道的质量符合要求。
最后将电缆进行敷设，并进行必要的保护和固定。
地上架设是将电缆通过支架或挂架进行固定，高于地面敷设。
地上架设的优点是方便维护和检修，敷设工期短。
但也存在一些问题，如电缆受外来力的影响大，容易损坏。
除了电缆的敷设，接地技术也是风能发电工程中非常重要的一项工作。
接地技术可以保证风能发电系统在故障时迅速切断电流，确保人身安全和设备的正常运行。
风能发电工程中常用的接地技术有保护接地和运行接地两种。
保护接地是通过建立可靠的接地系统，将故障时的电流迅速引入大地，保护设备和人员的安全。
保护接地的原则是在发生故障时，确保电流可以正常通过接地系统排除，不会对系统造成进一步的损害。
在风能发电工程中，常用的保护接地方法有地下接地网和地下水平接地极。
地下接地网是将接地电流通过大面积的金属导体散布到大地中去，以达到降低接地电阻的效果。
在风能发电工程中，常用的地下接地网材料有铜排、镀锌铜排等。
接地网的布置需要科学规划，确保土壤的导电性能和接地电阻满足设计要求。
地下水平接地极是一种将接地电阻分散到较大面积土壤中去的方法。
在风能发电工程中，常用的地下水平接地极材料有铜排、镀锌铜排、铜电缆等。
地下水平接地极的布置需要考虑土壤的导电性能和接地电阻的要求，确保接地系统的可靠性。
风电场临时用电安全管理规定一、总则为了规范风电场临时用电工作，保障人身安全和设备设施安全，制定本管理规定。
二、临时用电设备的选择和安装1. 在选择临时用电设备时，必须符合国家的相关标准和规定，并且具备安全可靠的性能。
2. 临时用电设备必须由专业的电气工程师进行安装，并且符合相关的电气安全规范。
3. 临时用电设备的安装位置应远离易燃易爆物品，避免与其他设备设施相互干扰。
4. 临时用电设备的线路应采用标准的电线电缆，且严禁使用老化、破损或搭接的电线电缆。
5. 临时用电设备的地线必须符合相关的标准，且进行良好的接地，确保电气安全。
6. 临时用电设备的插座和开关应符合相关的标准，并且处于易操作和维修的位置。
7. 临时用电设备应设置漏电保护装置，以确保人身安全。
三、临时用电设备的检查和维护1. 对于临时用电设备，应进行定期的检查和维护，确保其正常运行。
2. 检查和维护临时用电设备时，必须先切断电源，并由专业人员进行，在检查和维护过程中严禁使用带电操作。
3. 检查和维护的内容包括但不限于：电线电缆的外观和绝缘状况、插座和开关的正常工作、地线的良好接地等。
4. 对于发现的问题和隐患，应及时修复和处理，并记录相关信息。
四、临时用电设备的使用管理1. 临时用电设备的使用必须按照规定和要求进行，不得超负荷使用，以免引发安全事故。
2. 临时用电设备的使用人员必须经过相关培训和考核，具备一定的电气安全知识和操作技能。
3. 临时用电设备的使用人员应严格按照操作规程进行操作，不得随意更改电路接线或进行未经许可的改装。
4. 临时用电设备使用过程中，应加强监督和管理，确保设备的正常使用。
五、临时用电设备的停止使用和报废处理1. 在风电场终止使用临时用电设备时，应及时撤除设备，并进行查验，确保设备完好无损。
2. 对于无法修复或超过使用年限的临时用电设备，应及时报废处理，并按照相关的环保要求进行处理。
3. 在设备报废处理过程中，应做好相关的记录和报备工作，确保整个过程合法合规。
系统都是采用小电流接地方式，如酒泉风电场。
这种接地方式带来的问题是短路时电流非常小，与
电阻接地方式是电缆线路进城以后出现的。
一是架空线路
发生单相接地故障多为空气击穿，属自恢复性绝缘，而电缆绝
23
风电场系统接地是必须的吗？
风电场的接地系统问题是在酒泉风电基地此次事故中才
这一侧是三相四线，中心点接地，
电阻接地方式恐怕是风机发生脱网事故以后的一种主要选
择，但也存在一些问题，因为风电场的架空线路很多，风电场24Forum
25
风电场系统接地是必须的吗？
酒泉事故发生后，西北电网公司制定了一些措施：①让风②加装近期可以实现的小电流选线。
彭明侨
西北电网公司调度通信中心
安装接地变压器和结束语
风电事故频发，究竟是谁之过？这场关于风电安全问题的争论还在继续。
几次重大事故无疑暴露了我国风
风电场的工人们正在配套的220kv龙安升压变电站调试设备。
摄影／王家国。
一、风电场接地线使用管理制度1.目的为规范运行人员对接地线的使用与维护行为,特制定本制度。
2.适用范围本制度适用于风电场所有运行值班人员。
3.对接地线的要求3.1接地线是用来防止检修设备突然来电而带电，消除邻近感应电压或放尽已断开电源的电气设备上的剩余电荷必不可少的安全工具，对保护检修工作人员的人身安全有着重要的作用。
3.2接地线是由短路各相间的软导线、接地用的软导线，以及将接地软导线连接到接地极的夹头，将短软导线连接到设备的各相导电部分的夹头组成。
3.3短路软导线连接到导电部分的夹头，必须坚固，接地软导线夹头的大小，应适合于连接到接地极的接头上。
3.4接地线的所有夹头与软导线的连接都必须用螺丝连接，确保接触可靠。
3.5短路软导线和接地软导线应采用多股软铜线，截面积不应小于25平方毫米。
3.6凡是可能送电至停电设备或使停电设备有感应电压的部件，都应装设接地线。
3.7需检修的设备若分别在电气连接的几个部分时，应分别验电装设接地线。
3.8接地线应事先编号，存放地点应与接地线进行相同编号，定点对号存放。
4．装设、拆除接地线的方法4.1装设、拆除接地线必须由 (有操作权的运行值班人员)两人进行。
4.2装设接地线前，必须先用合格的验电器在停电设备上验明三相确无电压，然后才能进行装设接地线的操作。
4.3装设接地线顺序：应先接接地端，后接导体端。
4.4拆除接地线顺序：应拆除导体端，后拆除接地端。
4.5装设接地线时使用绝缘杆并戴绝缘手套。
4.6装设接地线时，严禁使用缠绕的方法进行接地或短路5．接地线使用记录规定5．1每次使用接地线都应在<<运行日志>>上记录，并详细记录接地线编号、装设地点及数量，交班时都要交待清楚。
5．2在电气一种工作票、操作票上，装设接地线都应标明接地线的装设地点、编号和数量5．3检修工作结束，接地线拆除后应按编号放回原处，送电前必须检查即将带电的设备、系统接地线全部拆除，接地线存放处接地线数量正确后（除明确还在使用者外）方可供电。

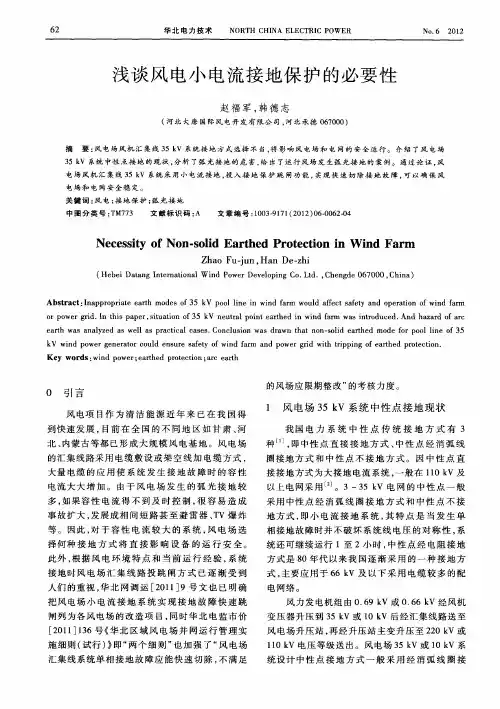

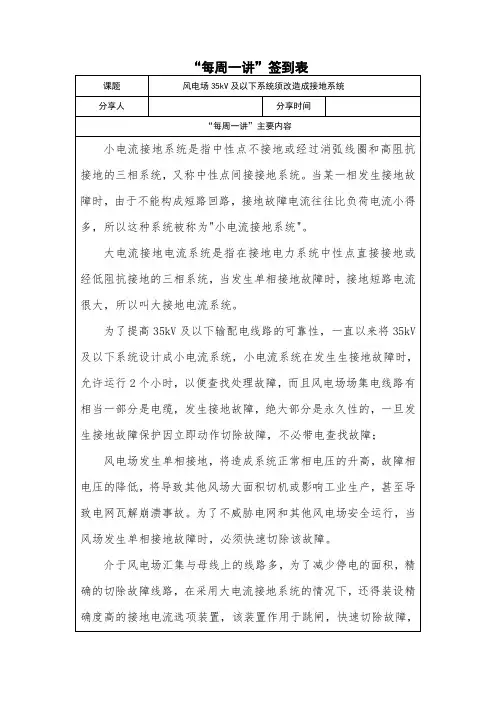

浅谈风电小电流接地保护的必要性赵福军;韩德志【摘要】风电场风机汇集线35 kV系统接地方式选择不当,将影响风电场和电网的安全运行.介绍了风电场35 kV系统中性点接地的现状,分析了弧光接地的危害,给出了运行风场发生弧光接地的案例.通过论证,风电场风机汇集线35 kV系统采用小电流接地,投入接地保护跳闸功能,实现快速切除接地故障,可以确保风电场和电网安全稳定.【期刊名称】《华北电力技术》【年(卷),期】2012(000)006【总页数】5页(P62-65,70)【关键词】风电;接地保护;弧光接地【作者】赵福军;韩德志【作者单位】河北大唐国际风电开发有限公司,河北承德067000;河北大唐国际风电开发有限公司,河北承德067000【正文语种】中文【中图分类】TM773风电项目作为清洁能源近年来已在我国得到快速发展，目前在全国的不同地区如甘肃、河北、内蒙古等都已形成大规模风电基地。
风电场的汇集线路采用电缆敷设或架空线加电缆方式，大量电缆的应用使系统发生接地故障时的容性电流大大增加。
由于风电场发生的弧光接地较多，如果容性电流得不到及时控制，很容易造成事故扩大，发展成相间短路甚至避雷器、TV爆炸等。
因此，对于容性电流较大的系统，风电场选择何种接地方式将直接影响设备的运行安全。
此外，根据风电环境特点和当前运行经验，系统接地时风电场汇集线路投跳闸方式已逐渐受到人们的重视，华北网调运［2011］9号文也已明确把风电场小电流接地系统实现接地故障快速跳闸列为各风电场的改造项目，同时华北电监市价［2011］136号《华北区域风电场并网运行管理实施细则(试行)》即“两个细则”也加强了“风电场汇集线系统单相接地故障应能快速切除，不满足的风场应限期整改”的考核力度。
我国电力系统中性点传统接地方式有3种［1］，即中性点直接接地方式、中性点经消弧线圈接地方式和中性点不接地方式。
因中性点直接接地方式为大接地电流系统，一般在110 kV及以上电网采用［2］。
系统都是采用小电流接地方式，如酒泉风电场。
这种接地方式带来的问题是短路时电流非常小，与
电阻接地方式是电缆线路进城以后出现的。
一是架空线路
发生单相接地故障多为空气击穿，属自恢复性绝缘，而电缆绝
23
风电场系统接地是必须的吗？
风电场的接地系统问题是在酒泉风电基地此次事故中才
这一侧是三相四线，中心点接地，
电阻接地方式恐怕是风机发生脱网事故以后的一种主要选
择，但也存在一些问题，因为风电场的架空线路很多，风电场24Forum
25
风电场系统接地是必须的吗？
酒泉事故发生后，西北电网公司制定了一些措施：①让风②加装近期可以实现的小电流选线。
彭明侨
西北电网公司调度通信中心
安装接地变压器和结束语
风电事故频发，究竟是谁之过？这场关于风电安全问题的争论还在继续。
几次重大事故无疑暴露了我国风
风电场的工人们正在配套的220kv龙安升压变电站调试设备。
摄影／王家国。
