山地风力发电机防雷接地技术探讨随着风力发电技术的不断发展，越来越多的山地地区开始利用风力发电来满足能源需求。

由于山地地区的特殊地理环境和气候条件，风力发电机容易受到雷击影响。

研究山地风力发电机的防雷接地技术对于保证风力发电机的正常运行和延长其寿命至关重要。

要注意山地风力发电机的选址。

在选择风力发电机的安装地点时，应尽量选择地势较低、无高耸的建筑物或树木，以减少雷击的可能性。

还应考虑当地的气候条件，如雷暴频率和降水量等因素，来确定合适的风力发电机防雷接地技术。

需要对山地风力发电机进行有效的接地设计。

接地系统是防雷的关键，其作用是将雷电流有效地引入地下，以保护设备不受雷击影响。

在山地风力发电机的接地设计中，可以采用多层接地的方式来增加接地效果。

具体而言，可以在塔基的周围设置多个导体，通过它们将雷电流引入地下。

还可以选择导电性能较好的材料，如铜或铝，作为接地导线，以提高接地效果。

为了增强山地风力发电机的雷击保护能力，还可以采用避雷针等防雷设施。

避雷针可以将雷击引入地下，避免对风力发电机产生直接影响。

在安装避雷针时，应将其放置在风力发电机塔顶附近，以最大限度地引导雷电流。

还可以在风力发电机的各个关键部位，如发电机和控制系统等，设置针对性的防雷装置，以保护设备的安全运行。

山地风力发电机的防雷接地技术是风力发电领域中的重要研究方向。

通过合理的选址、有效的接地设计和适当的防雷设施，可以提高风力发电机的雷击保护能力，使其能够安全、稳定地运行。

还需要不断研究和改进防雷接地技术，以满足山地地区复杂多变的气候条件和地理环境的需求，推动山地风力发电技术的发展。

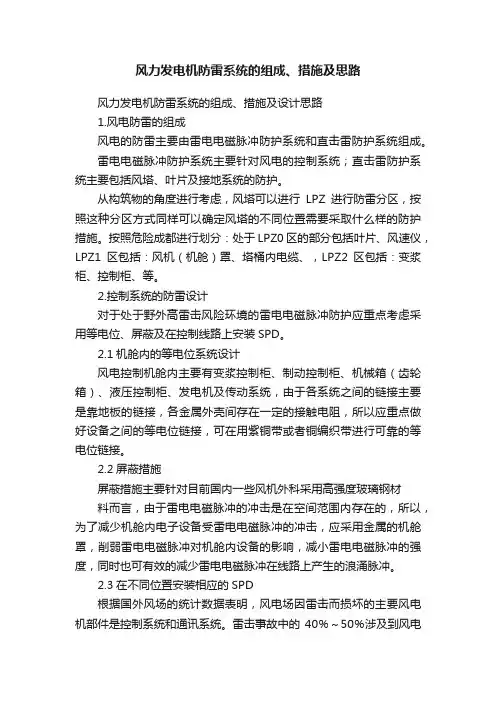

风力发电机防雷系统的组成、措施及思路风力发电机防雷系统的组成、措施及设计思路1.风电防雷的组成风电的防雷主要由雷电电磁脉冲防护系统和直击雷防护系统组成。

雷电电磁脉冲防护系统主要针对风电的控制系统；直击雷防护系统主要包括风塔、叶片及接地系统的防护。

从构筑物的角度进行考虑，风塔可以进行LPZ进行防雷分区，按照这种分区方式同样可以确定风塔的不同位置需要采取什么样的防护措施。

按照危险成都进行划分：处于LPZ0区的部分包括叶片、风速仪，LPZ1区包括：风机（机舱）罩、塔桶内电缆、，LPZ2区包括：变浆柜、控制柜、等。

2.控制系统的防雷设计对于处于野外高雷击风险环境的雷电电磁脉冲防护应重点考虑采用等电位、屏蔽及在控制线路上安装SPD。

2.1机舱内的等电位系统设计风电控制机舱内主要有变浆控制柜、制动控制柜、机械箱（齿轮箱）、液压控制柜、发电机及传动系统，由于各系统之间的链接主要是靠地板的链接，各金属外壳间存在一定的接触电阻，所以应重点做好设备之间的等电位链接，可在用紫铜带或者铜编织带进行可靠的等电位链接。

2.2屏蔽措施屏蔽措施主要针对目前国内一些风机外科采用高强度玻璃钢材料而言，由于雷电电磁脉冲的冲击是在空间范围内存在的，所以，为了减少机舱内电子设备受雷电电磁脉冲的冲击，应采用金属的机舱罩，削弱雷电电磁脉冲对机舱内设备的影响，减小雷电电磁脉冲的强度，同时也可有效的减少雷电电磁脉冲在线路上产生的浪涌脉冲。

2.3在不同位置安装相应的SPD根据国外风场的统计数据表明，风电场因雷击而损坏的主要风电机部件是控制系统和通讯系统。

雷击事故中的40％～50％涉及到风电机控制系统的损坏，15％～25％涉及到通讯系统，15％～20％涉及到风机叶片，5％涉及到发电机。

由此可见，雷电对风机系统遭成的影响是不同的，进行具有针对性的防护是避免和减少事故的重要手段。

按照IEC61312-3、61024和61400及GB50057-1994中关于雷电流分配的推荐计算可计算出风机内部不同系统存在的雷击电流强度。

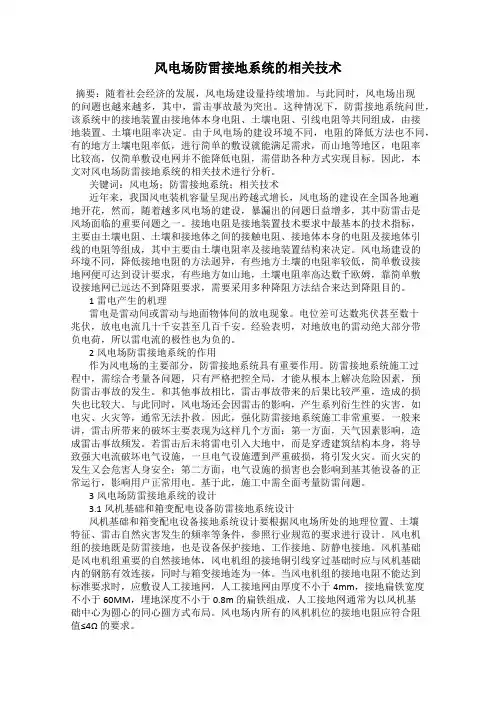

风电场防雷接地系统的相关技术摘要：随着社会经济的发展，风电场建设量持续增加。

与此同时，风电场出现的问题也越来越多，其中，雷击事故最为突出。

这种情况下，防雷接地系统问世，该系统中的接地装置由接地体本身电阻、土壤电阻、引线电阻等共同组成，由接地装置、土壤电阻率决定。

由于风电场的建设环境不同，电阻的降低方法也不同，有的地方土壤电阻率低，进行简单的敷设就能满足需求，而山地等地区，电阻率比较高，仅简单敷设电网并不能降低电阻，需借助各种方式实现目标。

因此，本文对风电场防雷接地系统的相关技术进行分析。

关键词：风电场；防雷接地系统；相关技术近年来，我国风电装机容量呈现出跨越式增长，风电场的建设在全国各地遍地开花，然而，随着越多风电场的建设，暴漏出的问题日益增多，其中防雷击是风场面临的重要问题之一。

接地电阻是接地装置技术要求中最基本的技术指标，主要由土壤电阻、土壤和接地体之间的接触电阻、接地体本身的电阻及接地体引线的电阻等组成，其中主要由土壤电阻率及接地装置结构来决定。

风电场建设的环境不同，降低接地电阻的方法迥异，有些地方土壤的电阻率较低，简单敷设接地网便可达到设计要求，有些地方如山地，土壤电阻率高达数千欧姆，靠简单敷设接地网已远达不到降阻要求，需要采用多种降阻方法结合来达到降阻目的。

1雷电产生的机理雷电是雷动间或雷动与地面物体间的放电现象。

电位差可达数兆伏甚至数十兆伏，放电电流几十千安甚至几百千安。

经验表明，对地放电的雷动绝大部分带负电荷，所以雷电流的极性也为负的。

2风电场防雷接地系统的作用作为风电场的主要部分，防雷接地系统具有重要作用。

防雷接地系统施工过程中，需综合考量各问题，只有严格把控全局，才能从根本上解决危险因素，预防雷击事故的发生。

和其他事故相比，雷击事故带来的后果比较严重，造成的损失也比较大。

与此同时，风电场还会因雷击的影响，产生系列衍生性的灾害，如电灾、火灾等，通常无法扑救。

因此，强化防雷接地系统施工非常重要。

风力发电站防雷技术要求
1.现代风力发电站设计应考虑雷电保护。

在选址时应考虑雷电频率和强度等因素，以确保风力发电站的雷电保护效果。

2. 风力发电站应设立接地系统，以确保设备与地面之间的电位差不超过安全范围。

接地系统应满足国家标准和规范要求。

3. 风力发电站应配备适当的避雷设备，如避雷针、避雷带等等，以防止雷电对设备的损坏和火灾等安全事故的发生。

4. 风力发电站应进行雷电防护的设备和线路的隔离和保护。

应采用合适的防雷措施，如采用避雷器、绝缘子等，以提高风力发电站的雷电保护能力。

5. 风力发电站应定期进行雷电保护的检查和维护。

应制定完善的防雷检查制度，定期对设备和线路进行检查和维护，确保设备的正常运行和安全使用。

6. 风力发电站应建立防雷应急预案，以应对雷电对设备和人员造成的安全威胁。

应制定完善的应急预案和演练方案，以确保在雷电事故发生时能够迅速、有效地应对。

7. 风力发电站应加强防雷技术研究和应用。

应不断探索和推进防雷技术的发展和应用，提高风力发电站的抗雷能力和安全性能。

- 1 -。

风力电力站的接地和防雷解决方案
风力电力站的接地和防雷问题解决
风机口及其输电设备的接地和防雷接地的要求：
风力电站的设备接地与防雷接地应该区分但又必须共用接地系统。

区分在于入地点之间的区分和选择。

共用接地在于地下部分的巧接和系统之间泄流与保护的功用关系
风力电站设备接地与防雷接地共用地网，其接地地阻为1欧姆以下。

地网布置适用双环行射线状，其外环与内环应间距应为内环到风机口的4倍。

其内环应根据风机口基础的深度确定，应大于基础深度的8-10倍，一般不低于12米。

外围射线布置根据土壤确定，不应低于4条，其长度为风机口到外环的2倍。

地网材料的要求：
水平接地体：5*50以上热镀锌扁钢或4*40以上铜条
垂直接地体：6*63以上热镀锌角钢或5*50以上铜包钢材料
为保证风力电站接地的长久效果，接地材料不适合采用降阻新型材料。

风力发电机组防雷接地的探讨摘要：随着风力发电技术的不断发展，越来越多的风力发电机组被建设起来，但是由于其高耸的塔身和叶片，容易成为雷击的对象，给设备带来损坏和安全隐患。

因此，风力发电机组的防雷接地问题备受关注。

基于此，文章首先阐述风电机组的雷电危害，然后综合分析其防雷接地措施。

关键词：风力发电机组；防雷接地；措施引言风力发电机组的防雷接地是指在雷电天气下，通过合理地设计和布置接地装置，将雷电能量释放到地面，保护设备和人员的安全。

一、风电机组的雷电危害风电机组在运行过程中可能会受到雷击，从而产生雷电危害。

首先当雷电直接击中风电机组时，可能会损坏机组的设备或者导致机组停机。

同时，由于风电机组往往建造在山顶等高地区，所以直接雷击还可能导致山火等附带危害。

其次当雷电在附近地区击中时，会产生电磁场，从而感应出电流来。

这些电流可能会对风电机组的电气设备造成损坏。

此外当雷电击中地面时，会产生接地电流。

如果接地电流通过风电机组的接地系统流过去，可能会导致接地系统受损或者引发火灾等危险。

为了减少这些危害，风电机组需要采取一些保护措施，如安装避雷针、接地系统等。

同时，在风电机组的设计和建造中，也需要考虑雷电危害因素，从而尽可能地减少潜在的危害。

二、风电机组的防雷接地措施（一）叶片防雷风电机组的叶片是一个主要的防雷目标，因为在风电机组运行过程中，叶片处于高处，容易受到雷击。

因此，为了保护叶片，需要采取一些防雷接地措施。

首先在叶片上安装一根或多根雷电接地线，将叶片与地面接地，以减少雷击对叶片的影响。

同时也可以在叶片上安装避雷针，可以有效地将雷电引到避雷针上，从而保护叶片不受雷击。

此外可以在叶片表面涂上一层防雷涂层，可以减少雷击对叶片的影响，从而保护叶片。

与此同时可以在叶片表面安装一层接地网格，将叶片与地面连接起来，以减少雷击对叶片的影响。

需要注意的是，不同的叶片防雷措施适用于不同的情况，需要根据具体情况进行选择。

同时，为了确保叶片防雷措施的有效性，需要进行定期检查和维护，及时更换损坏的部件，以保障风电机组的正常运行。

风力发电系统防雷设计研究
风力发电系统的防雷设计主要包括以下几个方面：
对于风力发电机组而言，需要采取有效的接地措施。

将风机塔杆与地面之间建立良好
的接地系统，可以有效地分散和引导雷电流，减少雷击对风机本体的破坏。

在设计过程中，应根据具体地理条件和风机塔杆的高度确定合理的接地形式和接地电阻，确保接地系统的
可靠性。

风力发电机组绕组的内部绝缘应具备较高的耐雷击能力。

采用合适的介质和绝缘结构，如特殊的绝缘纸或绝缘漆涂层，可以有效提高绕组的耐雷击性能。

对于电机的定子线圈，
还可以设置较好的绝缘距离和绝缘结构，以增加其防雷击能力。

风力发电系统的设备和设施应具备良好的防雷击能力。

风机塔杆和机舱罩体等外露部
分应选用具有较高绝缘性能的材料，并采用合适的接地方式，以减少雷电对设备的影响。

对于控制系统和仪表设备等关键设施，也应合理地设置防雷击措施，如安装避雷针等。

风力发电系统的防雷设计还要考虑在运行过程中的实际情况。

特别是在风力较大、雷
电活动频繁的地区，应加强对系统的监测和保护。

可以采用雷电监测仪和防雷击装置等设备，及时预警并采取相应的措施，保护风力发电系统的安全运行。

风力发电系统的防雷设计是保障系统安全运行的关键要素。

通过合理的接地设计、高
耐雷击的绝缘材料和结构、良好的设备防护措施以及实时的系统监测和保护等措施，可以
最大限度地降低雷击对风力发电系统的影响，保障其长期稳定运行。

风力发电场防雷接地施工方案的设计与实践一、引言风力发电场是当今绿色能源发展的重要组成部分，而在发电场的建设过程中，必须考虑到防雷问题。

本文将介绍风力发电场防雷接地施工方案的设计与实践，以确保发电设备的安全和稳定运行。

二、风力发电场防雷接地施工方案设计1. 风力发电场的特点风力发电场分布广泛且高度暴露，容易受到雷击的影响。

因此，防雷接地施工方案设计必须考虑到风力发电场的特点，包括地形、气候等因素。

2. 地面接地设计地面接地是防雷接地施工方案的关键部分。

在设计中应考虑地下土壤的电阻率、风力发电机组的功率等因素，以确保接地系统具有足够的导电性能。

3. 避雷针设计风力发电场通常需要安装避雷针，以吸引雷电击中。

在设计中，应考虑到风力发电场的高度和外形，合理确定避雷针的位置和数量。

4. 绝缘设计在设计防雷接地方案时，还需考虑到设备的绝缘设计。

通过合理的接地设计，可以减少雷击对设备的影响，确保风力发电机组的安全运行。

三、风力发电场防雷接地施工方案实践1. 施工材料的选择在实际施工过程中，应选择高质量的导电材料，包括铜材、铝材等，以确保接地系统的导电性能。

2. 施工操作规范施工操作必须符合相关的规范和标准，确保施工过程中的安全性。

施工人员应经过专业培训，并持有相关资质证书。

3. 施工现场管理在风力发电场的防雷接地施工过程中，应加强现场管理，确保施工进度、安全和质量。

定期检查施工设备和材料的质量，及时处理施工中的问题和隐患。

4. 施工后的测试与维护在防雷接地施工完成后，应进行必要的测试，以验证接地系统的有效性。

并制定相应的维护计划，定期检查和保养接地系统，确保其长期有效。

四、结论风力发电场防雷接地施工方案的设计与实践是保障发电设备安全运行的关键。

通过合理的施工方案设计，选择优质的材料，规范的施工操作和有效的维护，可以提高风力发电场的抗雷能力，保障设备的安全性和稳定性。

在未来的发展中，应进一步加强对风力发电场防雷技术的研究和改进，不断提高防雷接地施工方案的效果，为风力发电行业的可持续发展做出贡献。

风力发电系统防雷设计研究随着风力发电系统在能源领域的广泛应用，其防雷设计也变得越来越重要。

风力发电系统的主要组成部分包括风力发电机、变频器、变压器、电缆等，这些部件在雷电环境中容易受到雷击的影响，从而对系统的稳定运行造成威胁。

风力发电系统的防雷设计至关重要。

风力发电系统的防雷设计应从以下几个方面进行考虑：1. 地质条件：在风力发电系统的选址阶段，需要考虑雷击频率和雷电密度等地质条件。

一般而言，雷击频率较高的区域容易受到雷击的影响。

在选址时应选择雷击频率较低的区域，从而减少系统受雷击的概率。

2. 避雷针：在风力发电机的顶部安装避雷针，可以起到引导雷击电流的作用，减少雷击直接击中风力发电机的可能性。

避雷针需要选择合适的材料和适当的高度，以确保其有效工作。

还应定期检查避雷针的状态，及时更换损坏的部件，以保证其正常工作。

3. 接地系统：风力发电系统的接地系统是防雷设计的重要组成部分。

合理的接地系统能有效降低系统的接地电阻，减少雷击对系统的影响。

接地系统应包括地网和接地电极等，地网的布置应合理，接地电极的埋深和距离应符合设计规范。

接地系统应定期检查和维护，以保证其正常工作。

4. 避雷器：风力发电系统中的电气设备容易受到雷击的影响，因此需要安装合适的避雷器进行保护。

避雷器主要分为金属氧化物避雷器和气体放电管避雷器两种类型。

避雷器应根据系统的电压等级和雷击等级选择合适的类型和参数。

避雷器的安装位置也需要经过合理布置，以提高其保护效果。

5. 措施的综合考虑：在风力发电系统的防雷设计中，需要综合考虑上述各个因素，并合理安排布局和选择合适的设备。

还需要制定详细的防雷管理制度和应急预案，加强对风力发电系统的日常巡检和维护，及时排除潜在的雷击风险。

风力发电系统的防雷设计是保证系统安全稳定运行的重要措施。

通过合理的选址、安装避雷针、构建良好的接地系统、安装合适的避雷器等措施，可以有效减少系统受雷击的风险，提高系统的可靠性和稳定性。

风电场防止风电机组雷击事故措施风电场是利用风能发电的重要设施，但由于其高处位置和金属结构等特点，容易成为雷击的目标。

雷击风电机组可能导致设备损坏、发电停止甚至火灾等严重后果，因此必须采取有效的措施防止雷击事故的发生。

以下是一些常见的措施：1.雷电监测系统：在风电场周围建立雷电监测系统，通过实时监测雷暴活动情况，以提前预警风电机组和人员，确保安全转避。

2.超高大风避雷装置：安装超高大风避雷装置，可大大降低风电机组被雷击的概率。

该装置采用棒状闪络绳、金属网和接地装置等，构成一个良好的避雷网，能够吸引雷电并将其引入地下。

3.接地系统的建设：准确设计和建设风电机组的接地系统，确保接地电阻低于一定标准。

接地系统能够将雷电引入地下，以保护风电机组设备免受雷击。

4.避雷针/避雷网：在风电机组的周围安装避雷针或避雷网，以降低雷击的可能性。

避雷针通过尖端放电，将雷电引导到地下，避免了对风电机组的伤害。

5.避雷防护盖：对风电机组的机舱部分安装避雷防护盖，减少雷击的可能性。

避雷防护盖能够吸引和引导雷电分散，避免雷电直接击中敏感部位。

6.防止静电聚集：有效地排除风电机组上的静电，减少雷击的可能性。

可以通过在机组上加装静电释放装置等方法来实现。

静电释放装置能够及时将静电释放到大气中，减少风电机组周围的电场变化。

7.高压装置的防护：电力设备和输电线路等高压装置容易成为雷击的目标，必须采取相应的防护措施。

可以通过安装避雷针、避雷网等设施，建立有效的接地系统，保护高压装置免受雷击。

8.定期维护和检测：定期对风电场的防雷设施进行维护和检测，确保其正常运行。

包括检查避雷装置的完好性，及时更换损坏的部件，保证其良好工作状态。

9.停电保护：在雷电活动频繁的天气条件下，可以考虑临时停电措施，以确保人员和设备的安全。

及时关闭风电机组，减少雷击风险。

总之，为了防止风电机组的雷击事故，必须采取一系列的措施，包括建立雷电监测系统、安装避雷装置和避雷网、做好接地系统、保护静电聚集、维护和检测等。

风力发电场防雷接地技术摘要：雷电对风扇的危害包括直雷、雷电感应和雷电波侵入。

雷击具有随机性强、破坏力强的特点，风电机组不可能完全避免遭雷击。

因此，采取有效措施减少累积破坏是每个风电场面临的最重要问题。

对于风力发电来说，良好的接地系统对于在发生雷击时尽快将雷击电流释放到地面是非常重要的。

关键词：风力发电场；接地电阻；防雷保护；雷击是影响风电机组乃至整个风电场安全运行的重要因素，因此对风电场的防雷接地的研究具有重要的现实意义。

结合实际风电场分析了风机雷击事故的破坏机理，针对实际风机接地电阻阻值要求和接地电阻的影响因素，对接地系统进行了研究，并对接地电阻进行了计算，提出了接地设计中应该注意的问题。

一、风力发电场机组接地要求1.接地装置材料的选择。

一般来说，风力发电机组接地装置都是由结构钢制作而成，但如果土壤电阻率相对较高，应该及时采取有效的方法，应用特殊的接地装置材料，诸如长效防腐降阻剂等。

选择材料的时候必须仔细检查材料，不能有粗细不均或锈蚀的现场。

垂直安装的接地体一般是由钢管或角钢制作而成，角钢制作接地体具有成本低、制作过程便捷等特点，但散流效果不够理想。

所以针对土壤电阻率较高的地区，接地装置通常是由钢管制作而成，钢管制作而成的接地装置具有更长的使用寿命，具有较好的防腐效果。

2.技术要求。

（1）所有风电机完成接地网施工后必须单独进行电阻值的测试。

一旦发现测试结果不理想，立即按照涉及要求进行完善。

（2）控制接地体埋深和施工最终夯实地面的距离>1.0m，接地体完成买入后，必须进行分层夯实。

（3）不管是接地体和引线之间，还是接地体之间，都必须做好防腐处理工作。

（4）为了对接地装置进行检测，需要设置测量井。

（5）在进行直埋电缆沟内施工的过程中，应该格外注意电缆的保护。

二、风电场接地系统结构同其他的电力系统一样，风力发电系统必须接地，从而在电气设备和大地之间建立起低阻抗的电气贯通，以确保机组的可靠运行。

风力发电场防雷接地工程方案一、概述目前，风力发电被称为明日世界的能源。

由于它属于可再生能源，为人与自然和谐发展提供了基础。

而且不像火电、核电、水电会造成环境问题，所以符合社会可持续发展对能源的要求。

所以，风力发电已在我国达到了举足轻重的地位。

然而，风力发电机组是在空旷、自然、外露的环境下工作，不可避免的会遭受到直接雷击。

由于现代科学技术的迅猛发展，风力发电机组的单机容量越来越大。

主体高度约80米、叶片长度约40米、即最高点高度约为120米的风机，在雷雨天气时极易遭受直接雷击。

它是自然界中对风力发电机组安全运行危害最大的一种灾害。

雷电释放的巨大能量会造成风力发电机组叶片损坏、发电机绝缘击穿、控制元器件烧毁等。

风机的防雷是一个综合性的防雷工程，防雷设计的到位与否，直接关系到风机在雷雨天气时能否正常工作，并且确保风机内的各种设备不受损害。

本方案针对风力发电机组的防雷接地。

二、风力发电厂地貌及接地电阻要求风力发电场位于某地区，风力发电功率为1500kw。

土壤电阻率比较高，超过450Ω.m。

由于有岩石的存在，造成不同深度的土壤电阻率分布不均匀。

风机接地电阻要求做到4欧姆。

风机基础占地面积大约14×14平方米，距其10m处有一台箱式变压器，其接地电阻值的要求为4欧姆。

三、接地材料的选择及地网设计接地是指将风机的外壳与大地连接一起，以便在正常运转、变乱接地和遭受雷击的情况下，将其接地点的电位固定在允许范围内，从而保证人身和设备安全。

风机的接地体系是风机防雷保护体系中一个关键环节。

在地网开挖面积有限、泥土电阻率较高的环境条件下，要能到达上面的技术要求，用传统常规的角钢、扁铁等接地材料举行施工是非常困难的。

本方案发起采用新型的接地材料：高效低阻接地极。

下面介绍常规接地材料与新型高效接地模块的使用。

1、常规接地材料一般来说，程度接地体采用不小于40×4mm的热镀锌扁钢，垂直接地体采用不小于50×50×5mm的角钢，每根角钢的长度大约2.5-3米。

风电工程防雷接地设计实例随着清洁能源的推广和使用，风电工程作为一种重要的可再生能源装置得到了广泛的应用和发展。

然而，在风电工程的建设和运营过程中，雷击是一种常见的自然灾害，对设备和人员产生巨大的威胁。

因此，风电工程的防雷接地设计显得尤为重要。

下面以一个风电工程项目为例，详细介绍其防雷接地设计。

该风电工程项目位于山区，占地面积较大，可容纳多个大型风力发电机组。

项目设计总功率为120MW，每个风力发电机组的容量为2MW。

根据当地的气象数据和设备特性，设计需满足以下防雷接地设计要求：1.保证风电工程各个设备的安全运行，抵御雷击对设备的直接打击和感应效应；2.确保风电工程人员的人身安全；3.减少雷击对周边环境的影响，防止火灾和其他次生灾害的发生。

基于以上要求，该项目的防雷接地设计分为以下几个步骤：1.确定主要设备的防雷接地方案：风力发电机组、变电站等重要设备需要一套独立的防雷接地系统。

采用垂直接地和水平接地相结合的方式，确保设备能够迅速将雷击电流导入地下，并有效地分散雷击能量。

同时，在设备周围布置防雷地网，增加接地面积，提高接地效果。

2.设计风电机组的防雷接地系统：风力发电机组通常由塔身和发电机组成。

塔身可以起到防雷作用，因为其高度可提供更好的侵入角度，缓冲雷电对风机的直接影响。

发电机组内部需要设计良好的接地系统，确保雷电电流能够迅速地流入地下。

3.设计变电站的防雷接地系统：变电站是风力发电工程的重要环节，需要采取有效的防雷接地措施。

在设计过程中，应遵循规范和标准，确保变电站内部设备的接地电阻小于规定值。

同时，设计接地涉及的体形和电位等指标，以满足电磁兼容要求。

4.布置雷击预警系统：在风电工程项目周边布置雷击预警系统，及时监测雷电活动，并通过声音警报和移动设备提醒工作人员注意。

这样可以在雷电活动开始前更早地采取相应的应对措施，确保人身安全。

5.定期检验和维护：风电工程的防雷接地系统需要定期检验，确保其正常运行和有效地防止雷击。

风力发电场防雷接地施工方案一、背景介绍风力发电作为新兴的清洁能源形式，在近年来得到了广泛的推广和应用。

然而，随着风电设施规模的不断扩大，雷电对风力发电场的危害日益凸显。

为了保障风力发电场设备的正常运行和人员的安全，建立合理有效的防雷接地施工方案势在必行。

二、施工目标本防雷接地施工方案旨在实现以下目标：1. 提供合理的防雷接地方式，有效阻止雷电对风力发电设备的损害。

2. 保护风力发电场的工作人员免受雷击伤害。

3. 确保风力发电场设备的正常运行，减少设备损坏和停工维修时间。

三、防雷接地施工方案根据风力发电场的特点和雷电防护的原则，本方案提出以下防雷接地施工方案：1. 防雷接地设施选址防雷接地设施选址需满足以下条件：- 避免设施受到周边建筑物和树木的阻挡，确保接地设施能够充分暴露于空气中。

- 选址处地质条件应稳定，避免存在湿地、泥泞等不利于接地效果的地方。

2. 接地棍的设计与安装接地棍是防雷接地系统的关键组成部分，其设计与安装需要遵循以下原则：- 接地棍的材料应选用导电性能好且耐腐蚀的铜材，确保接地效果稳定可靠。

- 接地棍的长度应根据设计需求和地质条件合理确定，通常要求接地棍埋入地下至少2米以上，并通过焊接、螺栓等方式与风力发电场设备连接。

- 接地棍的安装位置要靠近主要设备，同时考虑布置合理性和施工便捷性。

3. 接地线的布设接地线的布设需要注意以下要点：- 接地线选用耐候、耐腐蚀的铜材料，尽量减少导电电阻，确保接地的连续性和稳定性。

- 接地线的长度应尽量缩短，减少电阻的影响。

同时，要避免接地线与其他电线、电缆等设备发生干扰。

- 接地线的规划应符合相关安全规范和要求，合理划定接地范围。

4. 检测和维护防雷接地设施的检测和维护是保证施工方案有效的重要环节：- 定期对防雷接地设施进行检测，确保接地的连续性和稳定性。

- 如发现接地设施损坏或存在问题，应及时采取修复措施，确保设施的正常运行。

- 对防雷接地设施进行维护，及时清理接地设施周围的杂物和堆积物，保持设施表面的导电性能。
