七、施工组织设计第一章编制依据及说明1.1 编制依据（1）《江苏响水近海风电场项目海上升压站初步设计报告》（2）《江苏响水近海风电场220KV海上升压站建造及安装工程招标文件》，招标编号：TGT-XNY-JA201501D。
（3）《江苏响水近海风电场220kV海上升压站建造及安装工程澄清补遗文件01》1.2 编制说明（1）本总体施工组织设计针对的工作范围包括海上升压站上部组块的结构制造和安装（包括上部组块的整体运输、现场吊装）、舾装施工、电气施工（包括上部组块的接地、照明及电缆桥架施工）、消防灭火系统及给排水系统安装、通风空调系统安装等。
（2）施工中需要改变原设计或原施工方案的地方须按规定办理报批手续，经批准后方可执行，修改后的设计和施工方案作为本施工组织设计的组成部份。
第二章工程概况2.1 概述响水近海风电场项目概况：江苏响水近海风电场项目位于响水县灌东盐场、三圩盐场外侧海域，风电场离岸距离约10km（指风电场中心与岸线最近点的直线距离），沿海岸线方向长约18km，垂直于海岸线方向宽约2.5-5.5km，涉海面积34.7km2，场区水深8-12m（平均海平面起算）。
本合同标段拟建设风电场配套建设一座220kV海上升压站，其中具体工作包含上部组块的整体运输、现场吊装。
及舾装施工、电气施工（包括上部组块的接地、照明及电缆桥架施工）、消防灭火系统及给排水系统安装、通风空调系统安装等相关工作。
(1) 海上升压站平台上部组块总体布置220kV海上升压站主体平面尺寸约为23m×28m，高24.8m，平台顶高程31.0m（北京1985高程系，以下余同），为一整体式钢平台，上部组块总重约2050t。
主要材料材质为DH36 、Q235B。
一层平台最大平面尺寸约为23.0m×28.0m，层高为6m，平台面高程为11.0m。
一层布置进出线电缆、事故油罐和楼梯间，该层兼作电缆层；二层平台最大平面尺寸约为30.3m×31.5m，层高为5.5m，平台面高程为17.0m。

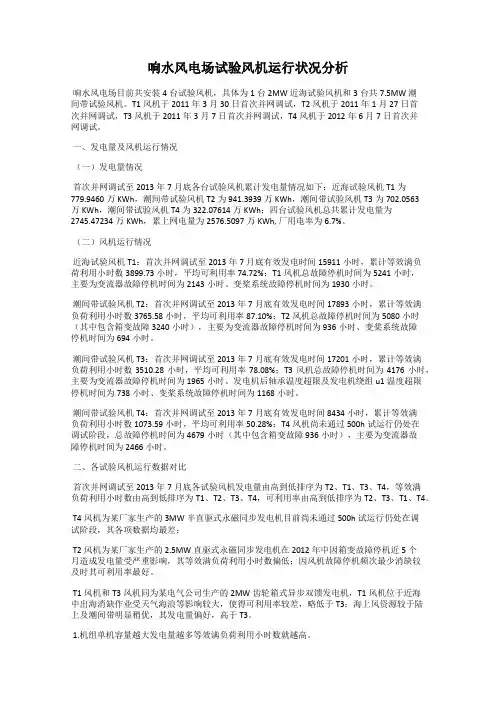

响水风电场试验风机运行状况分析响水风电场目前共安装4台试验风机，具体为1台2MW近海试验风机和3台共7.5MW潮间带试验风机。
T1风机于2011年3月30日首次并网调试，T2风机于2011年1月27日首次并网调试，T3风机于2011年3月7日首次并网调试，T4风机于2012年6月7日首次并网调试。
一、发电量及风机运行情况（一）发电量情况首次并网调试至2013年7月底各台试验风机累计发电量情况如下：近海试验风机T1为779.9460万KWh，潮间带试验风机T2为941.3939万KWh，潮间带试验风机T3为702.0563万KWh，潮间带试验风机T4为322.07614万KWh；四台试验风机总共累计发电量为2745.47234万KWh，累上网电量为2576.5097万KWh, 厂用电率为6.7%。
（二）风机运行情况近海试验风机T1：首次并网调试至2013年7月底有效发电时间15911小时，累计等效满负荷利用小时数3899.73小时，平均可利用率74.72%；T1风机总故障停机时间为5241小时，主要为变流器故障停机时间为2143小时、变桨系统故障停机时间为1930小时。
潮间带试验风机T2：首次并网调试至2013年7月底有效发电时间17893小时，累计等效满负荷利用小时数3765.58小时，平均可利用率87.10%；T2风机总故障停机时间为5080小时（其中包含箱变故障3240小时），主要为变流器故障停机时间为936小时、变桨系统故障停机时间为694小时。
潮间带试验风机T3：首次并网调试至2013年7月底有效发电时间17201小时，累计等效满负荷利用小时数3510.28小时，平均可利用率78.08%；T3风机总故障停机时间为4176小时，主要为变流器故障停机时间为1965小时、发电机后轴承温度超限及发电机绕组u1温度超限停机时间为738小时、变桨系统故障停机时间为1168小时。
潮间带试验风机T4：首次并网调试至2013年7月底有效发电时间8434小时，累计等效满负荷利用小时数1073.59小时，平均可利用率50.28%；T4风机尚未通过500h试运行仍处在调试阶段，总故障停机时间为4679小时（其中包含箱变故障936小时），主要为变流器故障停机时间为2466小时。
XSGS-G2-AQ-01-2015江苏响水近海风电场项目工程建设安全生产管理办法（试行）2015- 发布 2015- 实施响水长江风力发电有限公司发布Xiangshui Yangtze Wind Power Generation Co., Ltd江苏响水近海风电场项目工程建设安全生产管理办法（试行）第一章总则第一条为加强江苏响水近海风电场项目（以下简称本项目）工程建设安全生产管理工作，防止和减少安全事故，最大限度地减少事故损失，保障人身、设备设施的安全，实现本质安全型企业建设目标，制定本管理办法。
第二条本办法适用于本项目工程建设安全生产管理工作。
第三条本项目工程建设安全生产实行响水长江风力发电有限公司（建设单位）、江苏响水近海风电场项目安全生产委员会（以下简称本项目安委会）、监理单位、施工单位及施工作业队伍的管理体制。
第二章职责第四条建设单位安全职责（一）应建立落实项目的安全生产组织机构，及时成立本项目的安全生产委员会，负责本项目安全生产的监督管理和实施指导。
督促各参建单位成立各自的安全生产管理机构，明确安全负责人和安全管理人员。
（二）应建立健全本项目各安全生产管理制度，落实本项目的安全生产责任制，认真贯彻执行国家有关安全生产的方针、政策、法令、法规和上级有关规定。
（三）必须设置专职安全管理机构和专职安全管理人员，负责组织、协调、管理工程建设中的安全文明施工。
（四）在招标文件中，必须提出明确的施工资质等级和安全施工要求，并严格审查施工单位的安全资质。
参加审查施工单位施工组织设计中的安全措施，并督促执行。
（五）负责向施工单位提供符合电力建设安全工作规程所规定的安全施工基础条件，协助施工单位按工程建设程序施工，协调解决各施工单位在交叉作业中存在的安全施工问题。
（六）负责组织工程建设施工过程的安全大检查，监督检查施工单位的安全生产状况，及时消除安全事故隐患，对安全文明施工失控的施工单位，有权责令其停工整顿。

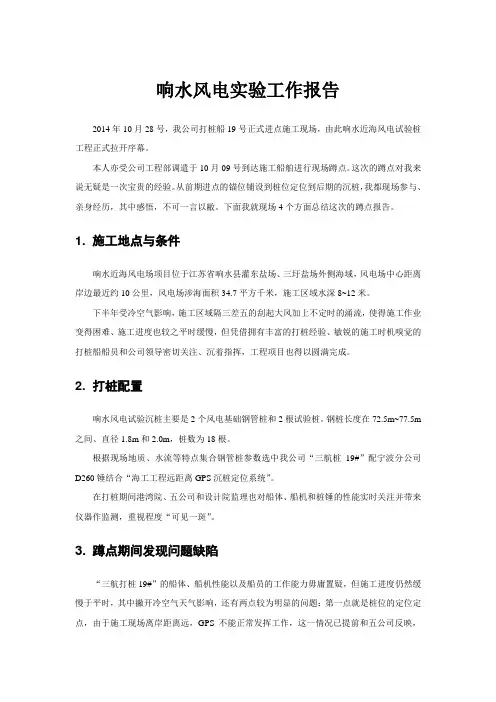

响水风电实验工作报告2014年10月28号，我公司打桩船19号正式进点施工现场，由此响水近海风电试验桩工程正式拉开序幕。
本人亦受公司工程部调遣于10月09号到达施工船舶进行现场蹲点。
这次的蹲点对我来说无疑是一次宝贵的经验。
从前期进点的锚位铺设到桩位定位到后期的沉桩，我都现场参与、亲身经历，其中感悟，不可一言以敝。
下面我就现场4个方面总结这次的蹲点报告。
1. 施工地点与条件响水近海风电场项目位于江苏省响水县灌东盐场、三圩盐场外侧海域，风电场中心距离岸边最近约10公里，风电场涉海面积34.7平方千米，施工区域水深8~12米。
下半年受冷空气影响，施工区域隔三差五的刮起大风加上不定时的涌流，使得施工作业变得困难、施工进度也较之平时缓慢，但凭借拥有丰富的打桩经验、敏锐的施工时机嗅觉的打桩船船员和公司领导密切关注、沉着指挥，工程项目也得以圆满完成。
2. 打桩配置响水风电试验沉桩主要是2个风电基础钢管桩和2根试验桩。
钢桩长度在72.5m~77.5m 之间、直径1.8m和2.0m，桩数为18根。
根据现场地质、水流等特点集合钢管桩参数选中我公司“三航桩19#”配宁波分公司D260锤结合“海工工程远距离GPS沉桩定位系统”。
在打桩期间港湾院、五公司和设计院监理也对船体、船机和桩锤的性能实时关注并带来仪器作监测，重视程度“可见一斑”。
3. 蹲点期间发现问题缺陷“三航打桩19#”的船体、船机性能以及船员的工作能力毋庸置疑，但施工进度仍然缓慢于平时，其中撇开冷空气天气影响，还有两点较为明显的问题：第一点就是桩位的定位定点，由于施工现场离岸距离远，GPS不能正常发挥工作，这一情况已提前和五公司反映，沟通时要求在岸上项目部架设基站，但未受重视，从而延缓了施工进度；第二点是关于D260锤的使用问题，在现场看来D260锤能量达到预计值，但是由于散热性差导致锤体过热常常熄火，这个问题上海机械厂商也派驻师傅关注维修，但未能想出合理解决方法，使得施工受到很大影响。

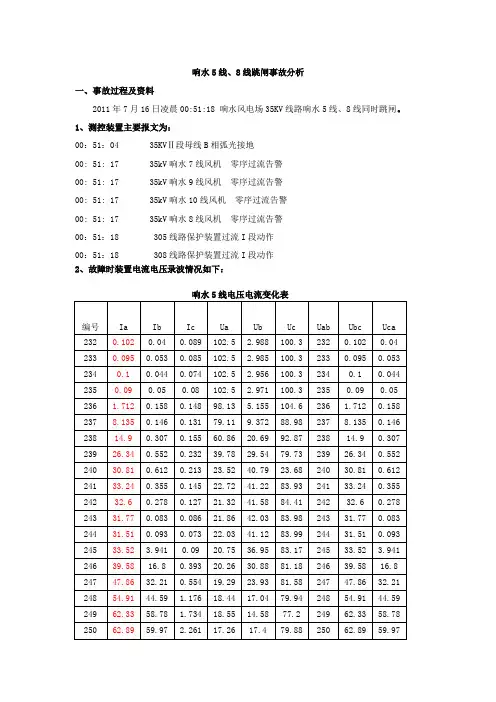

响水5线、8线跳闸事故分析一、事故过程及资料2011年7月16日凌晨00:51:18 响水风电场35KV线路响水5线、8线同时跳闸。
1、测控装置主要报文为：00：51：04 35KVⅡ段母线B相弧光接地00: 51: 17 35kV响水7线风机零序过流告警00: 51: 17 35kV响水9线风机零序过流告警00: 51: 17 35kV响水10线风机零序过流告警00: 51: 17 35kV响水8线风机零序过流告警00：51：18 305线路保护装置过流I段动作00：51：18 308线路保护装置过流I段动作2、故障时装置电流电压录波情况如下：响水5线电压电流变化表注：表中数据乘以80倍率后即为实际短路电流。
每个时间间隔为5ms。
3、现场检查情况经过对集电线路、箱变进行逐一检查，发现响水5线44#箱变A相有明显放电击穿被灼烧的痕迹，B相亦同样存在被放电灼烧的痕迹（比A相破坏程度稍轻）。
响水8线3号电缆分支箱B相T型头有明显的烧灼痕迹,堵头已经被击穿。
分支箱外壳也被烧黑。
见下图：44#相变负荷开关A相缘绝子烧灼处44#箱变负荷开关B相绝缘子烧灼处3号分支箱B相分接头被击穿处二、事故过程分析1、首先3号分支箱B相T型头绝缘下降,对外壳放电。
导致35KVⅡ段母线B相弧光接地报警。
2、3号分支箱B相T型头很快对地击穿,B相形成单相地。
35KVⅡ段母线上5、7、8、9、10五条线路线均产生零序电流,7、8、9、10线线路保护装置零序告警（因5线线路较短，本身电容电流较小，因此零序电流未启动零序告警）。
因为零序跳闸定值设置了0.6S延时，而整个事故过程很短，因此零序过流带方向保护未动作。
3、响水8线单相接地以后，35KVⅡ段母线A,C相电压升高为线电压,此时A,C相中绝缘簿弱处被击穿，即44#箱变负荷开关的A相绝缘子。
事故发展成为A、B相间短路，导致线路保护装置过流一段动作。
(5线相间短路，短路后，即过流一段动作)4、因为A、B相间短路,而两个短路点之间经过了很长的电缆。
七、施工组织设计第一章编制依据及说明1.1 编制依据（1）《江苏响水近海风电场项目海上升压站初步设计报告》（2）《江苏响水近海风电场220KV海上升压站建造及安装工程招标文件》，招标编号：TGT-XNY-JA201501D。
（3）《江苏响水近海风电场220kV海上升压站建造及安装工程澄清补遗文件01》1.2 编制说明（1）本总体施工组织设计针对的工作范围包括海上升压站上部组块的结构制造和安装（包括上部组块的整体运输、现场吊装）、舾装施工、电气施工（包括上部组块的接地、照明及电缆桥架施工）、消防灭火系统及给排水系统安装、通风空调系统安装等。
（2）施工中需要改变原设计或原施工方案的地方须按规定办理报批手续，经批准后方可执行，修改后的设计和施工方案作为本施工组织设计的组成部份。
第二章工程概况2.1 概述响水近海风电场项目概况：江苏响水近海风电场项目位于响水县灌东盐场、三圩盐场外侧海域，风电场离岸距离约10km（指风电场中心与岸线最近点的直线距离），沿海岸线方向长约18km，垂直于海岸线方向宽约2.5-5.5km，涉海面积34.7km2，场区水深8-12m（平均海平面起算）。
本合同标段拟建设风电场配套建设一座220kV海上升压站，其中具体工作包含上部组块的整体运输、现场吊装。
及舾装施工、电气施工（包括上部组块的接地、照明及电缆桥架施工）、消防灭火系统及给排水系统安装、通风空调系统安装等相关工作。
(1) 海上升压站平台上部组块总体布置220kV海上升压站主体平面尺寸约为23m×28m，高24.8m，平台顶高程31.0m（北京1985高程系，以下余同），为一整体式钢平台，上部组块总重约2050t。
主要材料材质为DH36 、Q235B。
一层平台最大平面尺寸约为23.0m×28.0m，层高为6m，平台面高程为11.0m。
一层布置进出线电缆、事故油罐和楼梯间，该层兼作电缆层；二层平台最大平面尺寸约为30.3m×31.5m，层高为5.5m，平台面高程为17.0m。

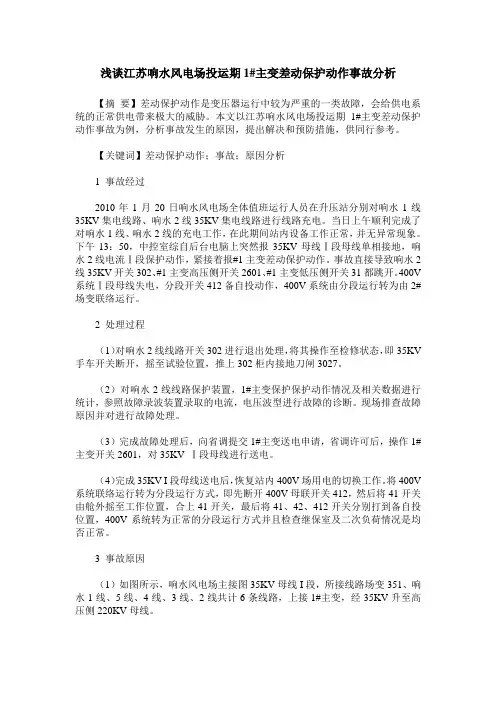

浅谈江苏响水风电场投运期1#主变差动保护动作事故分析【摘要】差动保护动作是变压器运行中较为严重的一类故障，会给供电系统的正常供电带来极大的威胁。
本文以江苏响水风电场投运期1#主变差动保护动作事故为例，分析事故发生的原因，提出解决和预防措施，供同行参考。
【关键词】差动保护动作；事故；原因分析1 事故经过2010年1月20日响水风电场全体值班运行人员在升压站分别对响水1线35KV集电线路、响水2线35KV集电线路进行线路充电。
当日上午顺利完成了对响水1线、响水2线的充电工作，在此期间站内设备工作正常，并无异常现象。
下午13：50，中控室综自后台电脑上突然报35KV母线Ⅰ段母线单相接地，响水2线电流Ⅰ段保护动作，紧接着报#1主变差动保护动作。
事故直接导致响水2线35KV开关302、#1主变高压侧开关2601、#1主变低压侧开关31都跳开。
400V 系统Ⅰ段母线失电，分段开关412备自投动作，400V系统由分段运行转为由2#场变联络运行。
2 处理过程（1）对响水2线线路开关302进行退出处理，将其操作至检修状态，即35KV 手车开关断开，摇至试验位置，推上302柜内接地刀闸3027。
（2）对响水2线线路保护装置，1#主变保护保护动作情况及相关数据进行统计，参照故障录波装置录取的电流，电压波型进行故障的诊断。
现场排查故障原因并对进行故障处理。
（3）完成故障处理后，向省调提交1#主变送电申请，省调许可后，操作1#主变开关2601，对35KV Ⅰ段母线进行送电。
（4）完成35KV I段母线送电后，恢复站内400V场用电的切换工作。
将400V 系统联络运行转为分段运行方式，即先断开400V母联开关412，然后将41开关由舱外摇至工作位置，合上41开关，最后将41、42、412开关分别打到备自投位置，400V系统转为正常的分段运行方式并且检查继保室及二次负荷情况是均否正常。
3 事故原因（1）如图所示，响水风电场主接图35KV母线I段，所接线路场变351、响水1线、5线、4线、3线、2线共计6条线路，上接1#主变，经35KV升至高压侧220KV母线。
中水电七局：中标江苏响水风电场土建及安装工程
无
【期刊名称】《中国工程建设通讯》
【年(卷),期】2008(000)012
【摘要】日前，中国三峡开发总公司新能源公司与中国水电集团水电七局举行江苏响水风电场土建及安装工程合同签字仪式，合同金额2．71亿元。
三峡开发总公司副总经理毕亚雄、总经济师陈文斌，三峡发展、华东勘测设计院，江苏响水县委、县政府、县人大、县政协及水电七局等相关单位领导和来宾出席签字仪式。
国内目前最大的在建风电项目——
【总页数】1页(P20)
【作者】无
【作者单位】《中国工程建设通讯》
【正文语种】中文
【中图分类】F842.61
【相关文献】
1.武警水电二总队：中标安徽响水涧电站机电安装工程 [J], 无
2.江苏响水201MW风电场首批机组成功并入江苏电网 [J],
3.水电七局承建的江苏响水风电场134台风机全部吊装完成 [J],
4.水电七局中标龙滩电站机电设备安装工程 [J],
5.中国水电七局首次承建的风电土建灌云风电场14台风机吊装就位 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
响水5线、8线跳闸事故分析一、事故过程及资料2011年7月16日凌晨00:51:18 响水风电场35KV线路响水5线、8线同时跳闸。
1、测控装置主要报文为：00：51：04 35KVⅡ段母线B相弧光接地00: 51: 17 35kV响水7线风机零序过流告警00: 51: 17 35kV响水9线风机零序过流告警00: 51: 17 35kV响水10线风机零序过流告警00: 51: 17 35kV响水8线风机零序过流告警00：51：18 305线路保护装置过流I段动作00：51：18 308线路保护装置过流I段动作2、故障时装置电流电压录波情况如下：响水5线电压电流变化表注：表中数据乘以80倍率后即为实际短路电流。
每个时间间隔为5ms。
3、现场检查情况经过对集电线路、箱变进行逐一检查，发现响水5线44#箱变A相有明显放电击穿被灼烧的痕迹，B相亦同样存在被放电灼烧的痕迹（比A相破坏程度稍轻）。
响水8线3号电缆分支箱B相T型头有明显的烧灼痕迹,堵头已经被击穿。
分支箱外壳也被烧黑。
见下图：44#相变负荷开关A相缘绝子烧灼处44#箱变负荷开关B相绝缘子烧灼处3号分支箱B相分接头被击穿处二、事故过程分析1、首先3号分支箱B相T型头绝缘下降,对外壳放电。
导致35KVⅡ段母线B相弧光接地报警。
2、3号分支箱B相T型头很快对地击穿,B相形成单相地。
35KVⅡ段母线上5、7、8、9、10五条线路线均产生零序电流,7、8、9、10线线路保护装置零序告警（因5线线路较短，本身电容电流较小，因此零序电流未启动零序告警）。
因为零序跳闸定值设置了0.6S延时，而整个事故过程很短，因此零序过流带方向保护未动作。
3、响水8线单相接地以后，35KVⅡ段母线A,C相电压升高为线电压,此时A,C相中绝缘簿弱处被击穿，即44#箱变负荷开关的A相绝缘子。
事故发展成为A、B相间短路，导致线路保护装置过流一段动作。
(5线相间短路，短路后，即过流一段动作)4、因为A、B相间短路,而两个短路点之间经过了很长的电缆。
